FTCD87B6K - FTCF97B6HY - Lavatrice HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

MANUALE UTENTE FTCD87B6K - FTCF97B6HY HOTPOINT-ARISTON

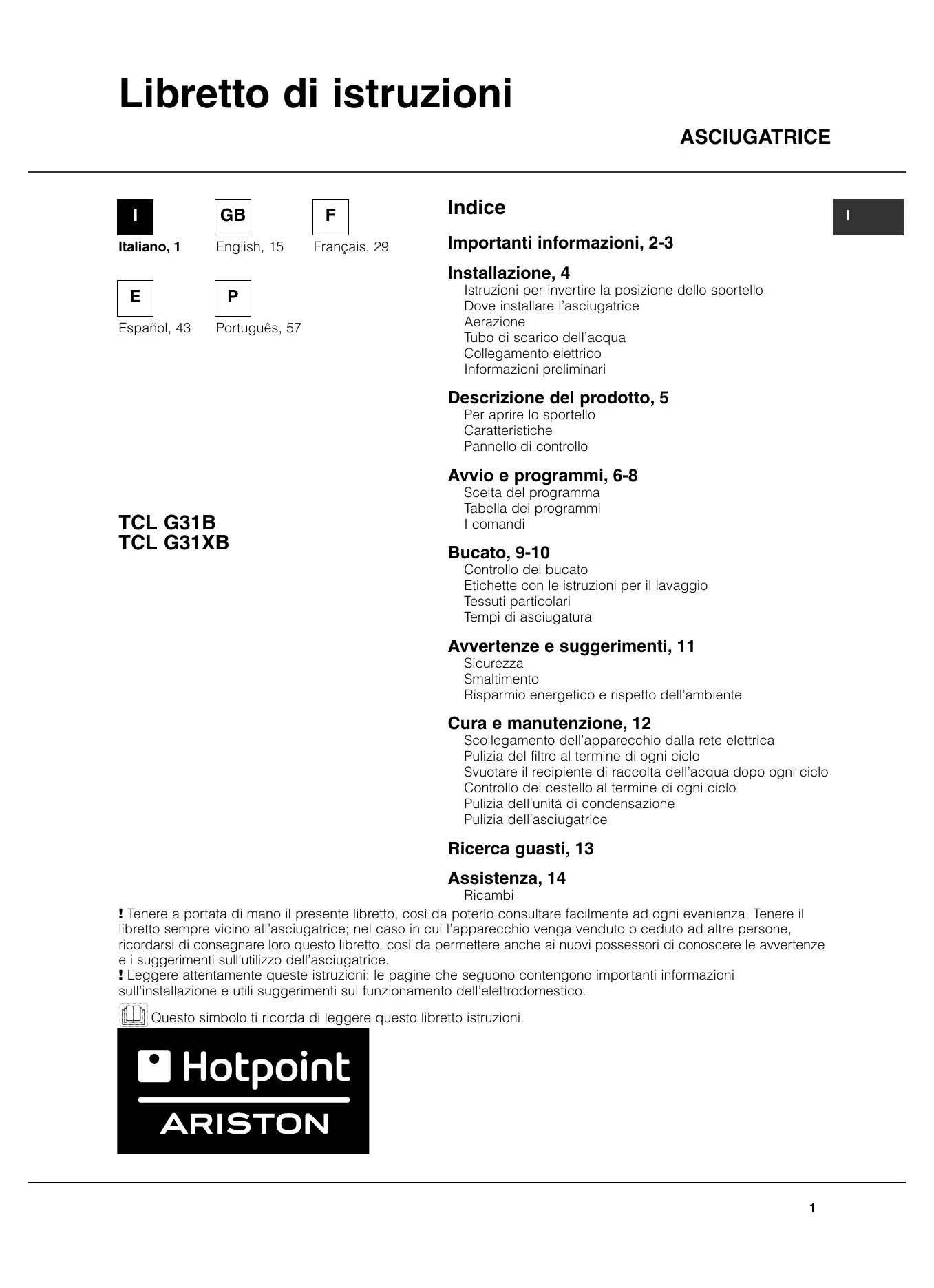

Libretto di istruzioni

I Importanti informazioni, 2-3 Installazione, 4

Istruzioni per invertire la posizione dello sportello Dove installare l’asciugatrice Aerazione Tubo di scarico dell’acqua Collegamento elettrico Informazioni preliminari

Descrizione del prodotto, 5 Per aprire lo sportello Caratteristiche Pannello di controllo

Avvio e programmi, 6-8

TCL G31B TCL G31XB Scelta del programma Tabella dei programmi I comandi

Bucato, 9-10 Controllo del bucato Etichette con le istruzioni per il lavaggio Tessuti particolari Tempi di asciugatura

Avvertenze e suggerimenti, 11 Sicurezza Smaltimento Risparmio energetico e rispetto dell’ambiente

Cura e manutenzione, 12 Scollegamento dell’apparecchio dalla rete elettrica Pulizia del filtro al termine di ogni ciclo Svuotare il recipiente di raccolta dell’acqua dopo ogni ciclo Controllo del cestello al termine di ogni ciclo Pulizia dell’unità di condensazione Pulizia dell’asciugatrice

Ricerca guasti, 13 Assistenza, 14 Ricambi ! Tenere a portata di mano il presente libretto, così da poterlo consultare facilmente ad ogni evenienza. Tenere il libretto sempre vicino all’asciugatrice; nel caso in cui l’apparecchio venga venduto o ceduto ad altre persone, ricordarsi di consegnare loro questo libretto, così da permettere anche ai nuovi possessori di conoscere le avvertenze e i suggerimenti sull’utilizzo dell’asciugatrice. ! Leggere attentamente queste istruzioni: le pagine che seguono contengono importanti informazioni sull’installazione e utili suggerimenti sul funzionamento dell’elettrodomestico. Questo simbolo ti ricorda di leggere questo libretto istruzioni.

Importanti Informazioni

I Per un funzionamento efficiente della vostra asciugatrice a condensazione, è necessario seguire lo schema di manutenzione regolare indicato qui sotto:

Filtro... ! E’ NECESSARIO pulire la lanugine che si deposita sul filtro dopo OGNI ciclo di asciugatura. FASE 1. Aprire lo sportello dell’asciugatrice.

FASE 2. Estrarre il filtro (usando due dita).

FASE 3. Pulire eventuali depositi di lanugine dalla rete del filtro.

FASE 4. Reinstallare il filtro – Non attivare MAI l’asciugatrice senza il filtro inserito in posizione.

! La mancata pulizia del filtro dopo OGNI ciclo di asciugatura potrebbe influire sulla prestazione di asciugatura della vostra macchina che impiegherà più tempo ad asciugare e di conseguenza utilizzata più elettricità durante l’asciugatura.

Recipiente di raccolta dell’acqua... ! E’ NECESSARIO svuotare il contenitore dell’acqua dopo OGNI ciclo di asciugatura. FASE 1. Tirare il contenitore dell’acqua verso di voi e rimuoverlo completamente dall’asciugatrice.

FASE 2. Svuotare tutta l’acqua raccolta nel contenitore dell’acqua.

FASE 3. Reinstallare il contenitore dell’acqua, assicurando che sia inserito completamente in sede.

! La spia ‘svuotare acqua’ rimane accesa – Per ricordarvi di svuotare il recipiente dell’acqua all’inizio e alla fine di ogni programma.

! Il mancato svuotamento del contenitore dell’acqua potrebbe causare: - L’arresto del riscaldamento della macchina (quindi il carico potrebbe essere ancora umido alla fine del ciclo di asciugatura). - La spia ‘svuotare acqua’ lampeggia per informarvi che il recipiente dell’acqua è pieno.

Caricamento del sistema di raccolta dell’acqua Quando la vostra asciugatrice è nuova, il contenitore dell’acqua non raccoglierà finché il sistema non è a regime. Ciò potrebbe impieghere 1 o 2 cicli di asciugatura. Una volta caricato, il sistema raccoglierà l’acqua ad ogni ciclo di asciugatura.

Importanti Informazioni Unità di condensazione...

! E’ NECESSARIO pulire la lanugine dal condensatore OGNI mese.

FASE 1. Aprire il coperchio del condensatore - tenere la maniglia e tirare verso di voi.

FASE 2. Rimuovere il condensatore ruotando le 3 clip tirando quindi il condensatore verso di voi (potrebbe esserci dell’acqua nei tubi, ciò è normale).

FASE 3. Fare scorrere acqua sul condensatore, dalla parte posteriore, così da rimuovere eventuali depositi di lanugine.

FASE 4. Reinstallare il gruppo di condensazione - assicurarsi che il gruppo sia inserito tutte e 3 le clip devono essere e le frecce di posizionamento sulla parte anteriore del condensatore devono essere dirette verso l’ alto.

Controllare che: - Le frecce di posizionamento siano dirette verso l’alto. - Le 3 clip siano fissate nuovamente nella loro posizione di ‘blocco’.

Ruotare le 3 clip ! La mancata pulizia del condensatore potrebbe causare un guasto anticipato all’asciugatrice.

I Dove installare l’asciugatrice Le fiamme possono danneggiare l’asciugatrice che deve pertanto essere installata lontano da cucine a gas, stufe, termosifoni o piani di cottura. ● Se l’elettrodomestico verrà spazio minima 10 mm installato sotto un banco da lavoro, è necessario lasciare uno spazio vuoto di almeno 10 mm sopra il pannello spazio minima 15 mm superiore dell’elettrodomestico; i pannelli laterali dovranno invece avere uno spazio libero intorno di almeno 15 mm. In questo modo sarà garantita la circolazione dell’aria. Controllare che le prese d’aria del pannello posteriore non siano ostruite. ●

Aerazione È importante che l’ambiente in cui si utilizza l’asciugatrice sia sufficientemente aerato Assicurarsi inoltre che l’ambiente in cui viene installata l’asciugatrice non sia umido e che vi sia un adeguato ricambio di aria. Garantire un adeguato flusso d’aria intorno all’asciugatrice in modo da permettere che l’acqua prodotta durante il lavaggio si condensi; l’asciugatrice non funzionerà correttamente se posizionata in uno spazio chiuso o all’interno di un mobile. ! Non è consigliabile che l’asciugatrice sia installata in un armadio, e non deve mai essere installata dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto dello sportello dell’asciugatrice. ! Se l’asciugatrice viene utilizzata in una stanza piccola o fredda è possibile che si generi un po’ di condensa.

Istruzioni per invertire la posizione dello sportello Cerniera

Fermo dello sportello

Dispositivo di chiusura sportello

Cerniera Lo sportello dell’asciugatrice è reversibile ed è facile da cambiare. Spostare diagonalmente le staffe delle cerniere e le viti di chiusura. Invertire il dispositivo di chiusura ed il fermo dello sportello con le piastre di chiusura del lato opposto (vedere lo schema qui sopra). 4

Tubo di scarico dell’acqua Se l’asciugatrice viene collocata vicino ad un tubo di scarico, è possibile far defluire l’acqua al suo interno. In questo modo si evita di dover svuotare il recipiente di raccolta dell’acqua. Se l’asciugatrice viene posizionata sopra o di fianco ad una lavatrice, può condividere lo stesso scarico. L’altezza dello scarico deve essere inferiore a (1m) dal fondo dell’asciugatrice. Rimuovere la clip esistente e il tubo dalla posizione indicata (vedere schema).

Rimuovere la clip e il tubo da qui...

Inserire un tubo di lunghezza ...inserire il nuovo tubo e adeguata nel nuovo punto posizionare la clip qui. indicato (vedere schema) e reinstallare la clip. ! Assicurarsi che il tubo non sia schiacciato o attorcigliato quando l’asciugatrice si trova nella sua posizione finale.

Collegamento elettrico Prima di inserire la spina nella presa elettrica, verificare che: ● la presa sia dotata di messa a terra. ● la presa sia in grado di supportare la potenza massima prevista per l’asciugatrice, così come indicata sull’etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto). ● la tensione di alimentazione sia compresa nei valori indicati dall’etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto). ● la presa sia compatibile con il tipo di spina dell’asciugatrice. In caso contrario, sostituire la spina o la presa. ! L’asciugatrice non può essere installata in ambienti all’aperto, anche se riparati. Può essere molto peri coloso esporre questo elettrodomestico alla pioggia o a un temporale. ! Dopo l’installazione dell’elettrodomestico, il cavo e la spina elettrica devono rimanere a portata di mano. ! Non utilizzare prolunghe. ! Il cavo elettrico non deve essere tagliato né calpes tato. ! Controllare regolarmente il cavo elettrico e, se necessario, farlo sostituire solo da tecnici qualificati che installeranno un altro cavo specifico per questo elettrodomestico (vedere la sezione Assistenza). Presso i rivenditori autorizzati è possibile acquistare cavi di ricambio e cavi più lunghi di quelli montati in fabbrica. ! Il produttore declina ogni responsabilità nei casi in cui le presenti regole non vengano rispettate. ! Se si nutrono dei dubbi a riguardo, consultare un elettricista.

Informazioni preliminari Una volta installata l’asciugatrice, prima di metterla in funzione, pulire l’interno del cestello, così da rimuovere lo sporco che può essersi accumulato durante il trasporto.

Descrizione del prodotto Per aprire lo sportello

Premere e rilasciare il pannello frontale nella posizione indicata

recipiente di raccolta dell’acqua Prestazioni di esercizio

I Numero di serie e numero di modello

Unità di condensazione (il coperchio aprire)

Coperchio condensatore Maniglia coperchio condensatore (Tirare per aprire)

Pannello di controllo manopola PROGRAMMI Indicatore

pulsante On/Off Il pulsante ON/OFF : Se l’asciugatrice è in funzione e viene premuto questo pulsante l’asciugatrice si arresta. Premendolo nuovamente, l’asciugatrice si riavvia. La manopola PROGRAMMI consente di impostare il programma desiderato: ruotarla fino a quando l’indicatore si troverà sul programma che si desidera selezionare (vedere la sezione Avvio e programmi). I pulsanti/spie di OPZIONE selezionano le opzioni disponibili per il programma selezionato. Le spie indicano che l’opzione è stata selezionata (vedere la sezione Avvio e programmi). Il pulsante/spia Avvio/Pausa avvia un programma selezionato. Quando si preme questo pulsante, verrà emesso un segnale acustico e le spie di avanzamento lampeggeranno per confermare l’azione. Quando un programma è in funzione, premendo questo pulsante il programma va in pausa è si arresta l’asciugatrice. La spia è verde quando il programma è in funzione, lampeggia di giallo se il programma è in pausa, lampeggia di verde se è in attesa di avviare un programma (vedere la sezione Avvio e programmi).

Griglia di entrata dell’aria spia Pulire il Condensatore

spie di Progressione o Ritardo spia Pulire il Filtro

Spia luminosa pulsanti e spie di pulsante e spia Svuotare Acqua OPZIONE Avvio/Pausa Le spie di Progressione o Ritardo indicano lo stato del programma o, quando lampeggiano, il tempo impostato per la programmazione ritardata. Durante un avvio ritardato le spie lampeggiano per indicare il ritardo selezionato. Quando non lampeggiano indicano ogni fase del programma all’accensione della spia corrispondente (vedere la sezione Avvio e programmi). Spia luminoso Svuotare Acqua segnala che il recipiente di raccolta dell’acqua deve essere svuotato. L’indicatore si spegnerà alcuni secondi dopo aver riposizionato il recipiente vuoto; perché ciò sia possibile l’asciugatrice deve essere in funzione (vedere Comandi). Nota beno: se il recipiente di acqua si riempie, la spia lampeggia, il calore viene disattivato e i capi non si asciughano. La spia Pulire il Filtro rammenta prima dell’avvio di ogni programma che è essenziale pulire il filtro ogni volta che si usa l’asciugatrice (vedere la sezione Cura e manutenzione). La spia Pulire il Condensatore vi ricorda che è essenziale pulire il condensatore ad intervalli regolari (vedere la sezione Cura e manutenzione).

I Scelta del programma 1. Inserire la spina dell’asciugatrice nella presa di alimentazione elettrica. 2. Selezionare il bucato in base al tipo di tessuto (vedere la sezione Bucato). 3. Premere lo sportello per aprirlo e controllare la corretta posizione e la pulizia del filtro ed accertarsi che il recipiente di raccolta dell’acqua sia vuoto e posizionato correttamente (vedere la sezione Manutenzione). 4. Caricare l’elettrodomestico, facendo attenzione ad evitare che qualche indumento possa frapporsi tra lo sportello e la relativa guarnizione. Chiudere lo sportello. 5. Se nessuna delle spie è accesa: Premere il pulsante ON/OFF . 6. Scegliere un programma verificando la Guida Programmi (vedere Programmi) e anche le indicazioni per ciascun tipo di tessuto (vedere Bucato). - Selezionare un programma ruotando la manopola PROGRAMMI. 7. Impostare un tempo di ritardo ed altre opzioni, se necessario.

8. La spia START/PAUSA lampeggia di verde: per iniziare. - premere il pulsante START/PAUSA La spia verde smette di lampeggiare. Durante il funzionamento, è possibile aprire lo sportello per estrarre i capi che nel frattempo si sono asciugati e lasciare asciugare gli altri. Dopo aver richiuso lo sportello, è necessario premere nuovamente il pulsante START/PAUSE, per mettere nuovamente in funzione l’asciugatrice. (Quando lo sportello è aperto la spia START/PAUSA lampeggia di giallo, dopo che lo sportello viene chiuso e viene premuto il pulsante START/PAUSA, la spia START/PAUSA smette di lampeggiare e diventa verde.) 9. Quando il programma è terminato. Il segnalatore acustico suonerà. Aprire lo sportello, estrarre il bucato, pulire il filtro e metterlo nuovamente in posizione. Svuotare il recipiente di raccolta dell’acqua e rimetterlo al suo posto (vedere la sezione Manutenzione). Se è stata selezionata l’opzione Post-trattamento antipiega ed il bucato non viene rimosso immediatamente, l’asciugatrice funzionerà occasionalmente per 10 ore o finché non viene aperto lo sportello. 10. Scollegare l’asciugatrice dalla rete elettrica. Nota bene: Questo asciugatore, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (standby) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il pulsante ON-OFF e attendere che la macchina si riattivi.

Programma di stiratura facile “Stiratura facile” è un breve programma di 10 minuti (8 minuti di riscaldamento seguiti da 2 minuti di asciugatura a freddo) che gonfia le fibre dei tessuti rimasti immobili per un lungo periodo di tempo. Il ciclo distende le fibre dei capi in modo da agevolarne la stiratura e la piegatura. ! Questo non è un programma di asciugatura e non va quindi utilizzato con capi ancora bagnati. Per risultati ottimali: 1. Non caricare il cestello oltre la capacità massima. I seguenti valori si riferiscono al peso degli indumenti asciutti: Tessuto Carico massimo Cotone e Misto cotone 2,5 kg Sintetico 2 kg Jeans 2 kg 2. Svuotare l’asciugatrice subito dopo la fine del programma; appendere, piegare o stirare i capi per poi riporli nell’armadio. Se ciò non fosse possibile, ripetere il programma. L’effetto prodotto dal programma “Stiratura facile” varia da tessuto a tessuto. I migliori effetti si ottengono su tessuti tradizionali, quali Cotone o Misto cotone; invece, le caratteristiche di tessuti quali le fibre acriliche o il Tencel® non consentono di ottenere gli stessi risultati. 6

Avvio e programmi Programmi

! Se nessuna delle spie è accesa; Premere il pulsante ON/OFF

e selezionare il programma.

1. Posizionare la manopola PROGRAMMI su 2. Selezionare eventuali opzioni, se necessario. 3. Premere il pulsante Avvio/Pausa

Opzioni disponibili:

Asciuga gli indumenti con impostazione temperatura alta, pronti per indossati.

Asciuga gli indumenti con impostazione temperatura alta, pronti per essere riposti nell’armadio.

1. Posizionare la manopola PROGRAMMI su 2. Selezionare eventuali opzioni, se necessario. 3. Premere il pulsante Avvio/Pausa

Opzioni disponibili:

Asciuga gli indumenti con impostazione bassa temperatura, pronti per essere riposti nell’armadio.

1. Posizionare la manopola PROGRAMMI su 2. Selezionare eventuali opzioni, se necessario. 3. Premere il pulsante Avvio/Pausa

Opzioni disponibili:

Programma breve (dura circa 10 minuti) che ammorbidisce le Stiratura facile fibre dei tessuti così da agevolarne la stiratura.

1. Posizionare la manopola PROGRAMMI su 2. Premere il pulsante Avvio/Pausa

! Non è un programma di asciugatura (vedere di seguito).

Asciuga il bucato umido che si desidera asciugare a bassa (170, 140, 120, temperatura o piccolo carichi 100, 80, 70, 60, (inferiore ad 1kg). 50, 40, 30 o 20 minuti) Può essere usato con l’opzione temperatura elevata se si preferisce usare un programma a tempo.

1. Posizionare la manopola PROGRAMMI sul tempo desiderato: 170, 140, 120, 100, 80, 70, 60, 50, 40, 30 o 20. 2. Selezionare eventuali opzioni, se necessario. 3. Premere il pulsante Avvio/Pausa

Asciugatura temporizzata

Asciugatura a freddo

Programma breve (circa 10 1. Posizionare la manopola minuti) che raffredda le fibre o PROGRAMMI su i capi. 2. Premere il pulsante Avvio/Pausa

Avvio ritardato (Partenza Ritardata),

Pre-trattamento antipiega (Antipiega Pre Asciugatura), Post-trattamento antipiega (Antipiega Post Asciugatura).

Avvio ritardato (Partenza Ritardata),

Pre-trattamento antipiega (Antipiega Pre Asciugatura), Post-trattamento antipiega (Antipiega Post Asciugatura).

Avvio ritardato (Partenza Ritardata),

Pre-trattamento antipiega (Antipiega Pre Asciugatura), Post-trattamento antipiega (Antipiega Post Asciugatura).

Opzioni disponibili: Nessuna Opzioni disponibili: ●

Temperature alta (Resistente),

Avvio ritardato (Partenza Ritardata),

Pre-trattamento antipiega (Antipiega Pre Asciugatura), Post-trattamento antipiega (Antipiega Post Asciugatura).

Consultare i tempi di asciugatura suggeriti (vedere Bucato). Gli ultimi 10 minuti di Questi programmi sono Il funzionamento a freddo (vedere sotto).

Opzioni disponibili: Nessuna

I I Comandi manopola PROGRAMMI ●

! Avvertenza, Se dopo aver premuto il pulsante Avvio/Pausa , la posizione della manopola programmi è cambiata, la nuova posizione NON cambierà il programma selezionato. Per cambiare un programma selezionato, premere il pulsante Avvio/Pausa , la spia lampeggia di giallo per indicare che il programma è in pausa. Selezionare il nuovo programma e le opzioni, la luce lampeggerà di verde. Premere nuovamente il pulsante Avvio/Pausa il nuovo programma verrà avviato. ●

Pulsanti OPZIONE / spie

Questi pulsanti vengono usati per personalizzare il programma selezionato secondo le proprie esigenze. Non tutte le opzioni sono disponibili per tutti i programmi (vedere la sezione Avvio e programmi). Se un’opzione non è disponibile e si preme il pulsante, il segnalatore acustico suonerà tre volte. Se l’opzione è disponibile, il segnale acustico suonerà solo una volta e l’ opzione vicina alle spie dei pulsanti si illuminerà per confermare la selezione.

Progressione: Asciugatura, Raffredamento, Fine Ciclo / Ritardo: 3 ore, 6 ore, 9 ore Spie Quando l’indicatore luminoso accanto al pulsante di programmazione ritardata è acceso, queste spie lampeggiano per indicare che è stato selezionato il tempo di ritardo. Durante altri programmi esse indicano la fase dell’asciugatrice, ognuna si accende all’avvio della fase corrispondente. Avvio Ritardato (Partenza Ritardata) L’avvio di alcuni programmi (vedere la sezione Avvio e programmi) può essere ritardato fino a 9 ore, in fasi di 3 ore. Accertarsi che il recipiente dell’acqua sia vuoto prima di impostare un avvio ritardato. Quando è in corso un avvio ritardato, la spia accanto al pulsante di ritardo sarà accesa e il periodo di ritardo selezionato lampeggerà (dopo aver premuto il pulsante Avvio/Pausa). Per impostare un avvio ritardato, premere il pulsante del Partenza Ritardata e la spia accanto al pulsante si accenderà insieme alla spia di ritardo di 3 ore. Premendo nuovamente il pulsante si procederà all’aumento del ritardo a 6 ore, la spia di 3 ore si spegnerà e si accenderà quella di 6 ore. Ogni volta che si preme il pulsante l’impostazione del ritardo aumenterà di 3 ore, come indicato dalla spia corrispondente. Se la spia di 9 ore è accesa, premendo nuovamente il pulsante si cancellerà il ritardo. Questa funzione verrà cancellata anche tenendo premuto il pulsante On/Off. Pre-trattamento antipiega (Antipiega Pre Asciugatura) Una volta selezionato un avvio ritardato e questa opzione, i capi vengono asciugati occasionalmente durante il periodo di ritardo, per contribuire ad evitare la formazione di pieghe. Temperatura Alta (Resistente) Disponibile per i programmi di asciugatura temporizzata. Premendo questo pulsante si seleziona una temperatura alta e la spia vicina al pulsante si accende. I programmi a tempo hanno preimpostata una temperatura bassa; se la spia accanto al pulsante è accesa, premendo il pulsante si seleziona un’impostazione con temperatura bassa e la luce si spegne.

Post Trattamento antipiega (Antipiega Post Asciugatura) Quando disponibile è selezionato, gli indumenti vengono asciugati occasionalmente dopo la fine dei cicli di asciugatura e asciugatura a freddo, per evitare la formazione di pieghe nel caso la biancheria non venga rimossa immediatamente dopo la fine del programma. La spia Fine Ciclo è accesa durante questa fase.

Spia luminoso Svuotare Acqua / Recipiente (Se l’asciugatrice è stata collegata ad una tubazione di scarico questa spia può essere ignorata, dato che non è necessario svuotare il recipiente dell’acqua). Quando questa spia è accesa (non lampeggiante) ricorda di svuotare il recipiente dell’acqua. Se il recipiente si riempie nel corso di un programma, il riscaldatore si spegne e l’asciugatrice avvia una fase di Asciugatura ad Aria Fredda, quindi la spia lampeggia e l’avvisatore acustico emette un suono. È necessario svuotare il recipiente dell’acqua e riavviare l’asciugatrice, altrimenti i capi non si asciugheranno. Dopo il riavvio dell’asciugatrice occorrerà attendere alcuni secondi per lo spegnimento della spia. Per evitare questo procedimento svuotare sempre il recipiente dell’acqua, ad ogni utilizzo dell’asciugatrice (vedere la sezione Manutenzione). ●

Aprendo lo sportello (o premendo ill pulsante Avvio/Pausa ) durante il funzionamento di un programma, l’asciugatrice si arresterà e si avranno le seguenti conseguenze: ● La spia Avvio/Pausa lampeggia di giallo. ● Durante una fase di ritardo, il ritardo continuerà ad essere conteggiato. Il pulsante Avvio/Pausa deve essere premuto per ripristinare un programma di ritardo. Una delle spie di ritardo lampeggerà per indicare l’attuale impostazione del tempo di ritardo. ● Il pulsante Avvio/Pausa deve essere premuto per riprendere il programma. Le spie di progresso andranno ad indicare lo stato attuale. La spia Avvio/Pausa smette di lampeggiare e diventa verde. ● Durante la fase post-trattamento antipiega (Antipiega Post Asciugatura) di un programma di asciugatura, il programma terminerà. Premendo il pulsante Avvio/Pausa verrà riavviato un nuovo programma dall’inizio. ● Cambiando la manopola programmi si selezionerà un nuovo programma, e la spia Avvio/Pausa lampeggerà di verde. E’ possibile usare questa funzione per selezionare il programma asciugatura a freddo (Raffredamento ) per raffreddare gli indumenti, se sono asciutti a sufficienza. Premere il pulsante Avvio/Pausa o avviare un nuovo programma. ●

In caso di interruzione di corrente, spegnere l’alimentazione o rimuovere la presa. Quando la corrente viene ripristinata, premere il pulsante Avvio/Pausa ed il programma verrà ripristinato.

Bucato Controllo del bucato

Etichette con le istruzioni per il lavaggio

Controllare i simboli riportati sulle etichette dei vari capi, per verificare se l’indumento può essere introdotto nell’asciugatrice. ● Distinguere il bucato in base al tipo di tessuto. ● Svuotare la tasche e controllare i bottoni. ● Chiudere le lampo e i ganci e allacciare senza stringere cinture e lacci. ● Strizzare gli indumenti per eliminare la maggior quantità di acqua possibile. ! Non caricare l’asciugatrice con capi totalmente pieni d’acqua.

Controllare con attenzione le etichette degli indumenti, specialmente se si tratta della prima volta che si introduce il capo in un’asciugatrice. Di seguito sono riportati i simboli più comuni:

I Può essere inserito nell’asciugatrice Non inserire nell’asciugatrice Asciugare ad alta temperatura Asciugare a bassa temperatura

Dimensioni massimi di carico Non caricare il cestello oltre la capacità massima. I seguenti valori si riferiscono al peso degli indumenti asciutti: Fibre naturali: massimo 8 kg Fibre sintetiche: massimo 3 kg ! NON sovraccaricare l’asciugatrice perché ciò ridurrà l’efficienza dell’elettrodomestico.

Indumenti non adatti al trattamento di asciugatura ●

Carico tipo Nota bene: Indumenti Camicetta

Biancheria da casa Coperta Cotone (Matrimoniale) Altro Tovaglia grande Tovaglia piccola Straccio da cucina Telo da bagno Asciugamano Lenzuolo matrimoniale Lenzuolo singolo

1500 g 1000 g 700 g 250 g 100 g 700 g 350 g 500 g 350 g

Abito Jeans 10 pannolini Camicia

Cotone Altro Cotone Altro

Capi che contengono parti in gomma o materiali simili, membrane di plastica (cuscini, imbottiture o impermeabili in PVC) e ogni tipo di tessuto infiammabile o che contenga sostanze infiammabili (asciugamani sporche di lacca). Fibre di vetro (alcuni tipi di tendaggi) Indumenti completamente asciutti Tessuti contrassegnati con il simbolo (vedere la sezione Tessuti particolari), che possono essere puliti con prodotti speciali di pulizia domestica. Seguire attentamente le istruzioni. Elementi troppo voluminosi (piumoni, sacchi a pelo, cuscini, imbottiture, copriletto e così via), che si espandono durante l’asciugatura ed impediscono così all’aria di circolare nell’asciugatrice.

Se si mischiano i capi in tessuto sintetico con capi in cotone, questi ultimi potrebbero risultare ancora bagnati al termine del ciclo di asciugatura. In questo caso, avviare un ulteriore breve ciclo di asciugatura. ●

Nota bene: Quando imposti la durata di asciugatura nei programmi temporizzati ricorda che negli ultimi 10 minuti, automaticamente, inizierà la fase di asciugatura a freddo in cui l’asciugatrice raffredderà i tuoi capi. 9

I Tessuti particolari

I tempi sono approssimativi e possono variare in base a:

Coperte e copriletti: tessuti in acrilico (Acilan, Courtelle, Orion, Dralon) devono essere asciugati con estrema cura a temperatura BASSA. Non impostare mai tempi di asciugatura lunghi.

• Quantità di acqua trattenuta dai capi dopo la centrifuga: le asciugamani e in genere i capi delicati trattengono molta acqua. • Tessuto: i capi dello stesso tessuto, ma con trama e spessore differente, avranno sicuramente tempi di asciugatura diversi.

Indumenti con pieghe o plissettati: leggere le istruzioni di asciugatura fornite dal produttore. Capi inamidati: non mischiare questi capi con altri capi non inamidati. Rimuovere la maggiore quantità possibile della soluzione iniziale prima di inserire i capi nell’asciugatrice. Non asciugare questi capi per troppo tempo: l’amido diverrebbe polvere lasciando gli abiti troppo morbidi e venendo meno la sua stessa funzione.

• Quantità di bucato: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.

Tempi di asciugatura

• Temperatura impostata.

La tabella riportata di seguito indica i tempi APPROSSIMATIVI di asciugatura espressi in minuti. I valori si riferiscono ad indumenti asciutti:

• Temperatura della stanza: più è bassa la temperatura della stanza in cui si trova l’asciugatrice, più tempo sarà necessario per l’asciugatura degli indumenti.

Cotone Alta temperatura (Resistente) Tempi di asciugatura dopo lavaggi in lavatrici da 800-1.000 giri al minuto Mezzo carico

Sintetici Bassa temperatura (Delicati) Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori 1kg 30-40

Acrilico Bassa temperatura (Delicati) Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori Mezzo carico

• Asciugatura: se i capi devono essere stirati, è consigliabile estrarli dall’asciugatrice quando sono ancora umidi. I capi che devono essere completamente asciutti, possono invece essere lasciati più a lungo.

• Volume: alcuni capi voluminosi richiedono particolare cura nel processo di asciugatura. È consigliabile rimuovere questi capi, scuoterli e inserirli nuovamente nell’asciugatrice: questa operazione deve essere ripetuta diverse volte durante il ciclo di asciugatura. ! Non asciugare troppo gli indumenti. L’umidità naturale contenuta nei tessuti serve a conservarne la morbidezza e la vaporosità.

Avvertenze e suggerimenti ! Questo elettrodomestico è stato progettato e realizzato rispettando gli standard di sicurezza internazionale. Queste avvertenze vengono fornite per motivi di sicurezza e devono essere osservate attentamente.

Sicurezza • Questa asciugatrice non deve essere usata da persone (compreso bambini) con capacità mentali, fisiche o sensoriali ridotte,o senza esperienza e conoscenza, a meno che non vengano fornite supervisione o istruzioni relative all’uso del dispositivo da parte di una persona responsabile della loro sicurezza. • Questa asciugatrice è stata progettata per uso domestico e non professionale. • Non toccare l’elettrodomestico quando si è a piedi nudi né con le mani o i piedi bagnati. • Per scollegare l’elettrodomestico dalla rete di alimentazione,bisogna tirare la spina: mai il cavo. • Non lasciare avvicinare i bambini all’elettrodomestico in funzione. Dopo l’uso, spegnere l’asciugatrice e scollegarla dalla rete di alimentazione. Tenere lo sportello chiuso, per evitare che i bambini possano utilizzare l’asciugatrice come un gioco. • I bambini devono essere sorvegliati per assicurarsi che non giochino con l’asciugatrice. • L’elettrodomestico deve essere installato correttamente e deve avere un’adeguata aerazione. È importante non ostruire mai la presa d’aria sulla parte frontale dell’asciugatrice e lo sfiato sul retro (vedere la sezione Installazione). • Non utilizzare l’asciugatrice sulla moquette, nel caso in cui l’altezza del pelo sia tale da impedire l’ingresso dell’aria attraverso la base dell’asciugatrice. • Verificare che l’asciugatrice sia vuota prima di iniziare a caricarla. • La parte posteriore dell’asciugatrice può diventare molto calda. Evitare assolutamente di toccarla durante il funzionamento dell’elettrodomestico. • Non utilizzare l’asciugatrice se il filtro, il recipiente di raccolta dell’acqua ed il condensatore non sono posizionati correttamente (vedere la sezione Manutenzione). • Non utilizzare ammorbidente liquido per i tessuti nell’asciugatrice; aggiungerlo all’ultimo risciacquo del ciclo di lavaggio. • Non sovraccaricare l’asciugatrice (vedere la sezione Bucato per i vari limiti di carico). • Non inserire capi completamente bagnati. • Prima di essere caricati nell’asciugatrice, i capi devono essere lavati con acqua e sapone, risciacquati e infine centrifugati. L’asciugatura di capi che NON siano stati precedentemente lavati con acqua, determina il pericolo di incendio. • Seguire sempre con attenzione tutte le istruzioni riportate sulle etichette per il lavaggio dei capi (vedere la sezione Bucato). • Non caricare nell’asciugatrice capi precedentemente trattati con prodotti chimici. • Non asciugare mai articoli contaminati con sostanze infiammabili (olio da cucina, acetone, alcol, petrolio, cherosene, sostanze per la rimozione di macchie, trementina, cere, sostane per la rimozione di cera e spray per capelli), a meno che non siano stati lavati in acqua calda con una quantità aggiuntiva di detergente. • Non asciugare gomma, articoli e vestiti con il fondo in gomma, cuscini con imbottitura di gommapiuma, schiuma di lattice, gomma, plastica, cuffie per doccia, tessuti resistenti all’acqua, pannolini, rivestimenti,

polietilene o carta. • Non introdurre nell’asciugatrice capi troppo voluminosi. • Non asciugare fibre acriliche ad alte temperature. • Togliere tutti gli oggetti dalle tasche, specialmente gli accendini (rischio di esplosione). • Completare ogni programma con la relativa fase di Asciugatura a freddo. • Non spegnere l’asciugatrice se vi sono ancora capi caldi all’interno. • Pulizia del filtro dopo ogni utilizzo (vedere la sezione Manutenzione). • Svuotare il recipiente di raccolta dell’acqua dopo ogni utilizzo (vedere la sezione Manutenzione). • Pulire regolarmente l’unità di condensazione (vedere la sezione Manutenzione). • Evitare l’accumulo di laniccio intorno all’asciugatrice. • Non salire sul pannello superiore dell’elettrodomestico, perché in questo modo si potrebbe danneggiare gravemente l’asciugatrice. • Rispettare sempre gli standard e le caratteristiche elettriche (vedere la sezione Installazione). • Acquistare solo accessori e parti di ricambio originali (vedere la sezione Assistenza). ! AVVERTENZA: non arrestare mai l’asciugatrice prima della fine del ciclo di asciugatura, a meno che tutti gli articoli non siano stati rimossi velocemente e stesi, così da dissipare il calore.

Smaltimento e Riciclaggio Come parte del nostro costante impegno in difesa dell’ambiente, ci riserviamo il diritto di utilizzare componenti riciclati per diminuire i costi del cliente e ridurre lo spreco di materiali. • Smaltimento del materiale di imballaggio: seguire le normative locali in tema di smaltimento, così da permettere di riciclare l’imballaggio. • Per ridurre i rischi di incidenti ai bambini, rimuovere la porta e la spina, quindi tagliare il cavo di alimentazione a filo con l’apparecchio. Smaltire queste parti separatamente, per assicurarsi che l’apparecchio non possa più essere collegato ad una presa di corrente.

Dismissione degli elettrodomestici La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmio energetico e rispetto dell’ambiente • Strizzare bene i capi per rimuovere tutta l’acqua possibile

prima di introdurli nell’asciugatrice (se si utilizza una lavatrice, impostare un ciclo di centrifuga). In questo modo si risparmieranno tempo ed energia durante l’asciugatura. Ogni volta che si utilizza l’asciugatrice a pieno carico, si risparmia energia: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi. Pulire il filtro alla fine di ogni ciclo di asciugatura così da contenere i costi connessi al consumo energetico (vedere la sezione Manutenzione). 11

I Cura e manutenzione

I Scollegamento dell’apparecchio dalla rete elettrica

Pulizia del Tamburo ! Per la pulizia del tamburo non usare abrasivi, lana di acciaio o agenti di pulizia di acciaio inossidabile.

! L’asciugatrice deve essere sempre scollegata quando non è in funzione, durante le operazioni di pulizia e durante qualsiasi operazione di manutenzione.

Potrebbe formarsi una patina colorata sul tamburo di acciaio inossidabile, questo potrebbe essere causato da una combinazione di acqua e/o di agenti di pulizia, come ammorbidente del lavaggio. Questa patina colorata non avrà alcun effetto sulle prestazioni dell’asciugatrice.

Pulizia del filtro dopo ogni ciclo Il filtro è un componente fondamentale dell’asciugatrice: la sua funzione è quella di raccogliere il laniccio e i nugoli che si formano durante l’asciugatura.Al termine di ogni ciclo di asciugatura, è quindi importante pulire a fondo il filtro, sciacquandolo sotto l’acqua corrente o pulendolo con l’aspirapolvere. Se il filtro si intasa, il flusso dell’aria all’interno sarà gravemente compromesso: I tempi di asciugatura si allungheranno e così si consumerà molta più energia. Potrebbero anche verificarsi danni all’asciugatrice.

Pulizia dell’unità di condensazione Rimuovere periodicamente (ogni mese) l’unità di condensazione e rimuovere l’eventuale lanugine formatasi tra le piastre sciacquandola sotto il rubinetto con acqua fredda, sul lato posteriore del condensatore. Come rimuovere il condensatore: 1. Scollegare l’asciugatrice dalla rete elettrica e aprire lo sportello. 2. Aprire il coperchio del condensatore (vedere schema). Sbloccare i tre fermi ruotandoli a 90° in senso antiorario, quindi estrarre il condensatore dall’asciugatrice agendo sull’impugnatura. 3. Pulire la superficie delle guarnizioni di tenuta e riposizionare l’unità accertandosi che i fermi siano stati bloccati.

Il filtro si trova vicino alla guarnizione (vedere a figura). Rimozione del filtro: 1. Tirare verso l’alto il manico in plastica del filtro (vedere a figura). 2. Pulire il filtro e riposizionarlo correttamente. Assicurarsi che il filtro sia inserito fino in fondo nel relativo alloggiamento dell’asciugatrice. ! Non utilizzare l’asciugatrice se il filtro non è stato riposizionato.

Svuotare il recipiente di raccolta dell’acqua dopo ogni ciclo

Pulizia • Le parti esterne in metallo e plastica e le parti in gomma possono essere pulite con un panno umido. ● Periodicamente (ogni 6 mesi) aspirare la griglia della presa d’aria frontale e gli sfiati sul retro dell’asciugatrice per rimuovere ogni eventuale formazione di lanugine, fili o polvere. Inoltre per rimuovere accumuli di lanugine dalla parte frontale del condensatore e dalle aree dei filtri, pulire di tanto in tanto con un’aspirapolvere. ! Non usare solventi o abrasivi. ! L’asciugatrice utilizza dei componenti a sfera che non necessitano di lubrificazione. ! Far controllare regolarmente l’asciugatrice da personale tecnico qualificato per la sicurezza delle parti elettriche e meccaniche (vedere la sezione Assistenza). Rubinetto

Estrarre il recipiente dall’asciugatrice e svuotarlo in un lavandino o in un altro scarico adatto, quindi riposizionarlo correttamente. Controllare sempre il recipiente e svuotarlo prima dell’avvio di un nuovo programma di asciugatura.

Controllo del cestello al termine di ogni ciclo Ruotare il cestello manualmente per rimuovere i piccoli capi (fazzoletti) che potrebbero essere rimasti all’interno dell’asciugatrice. Recipiente di raccolta dell’acqua

Filtro Posteriore Unità di condensazione Coperchio del condensatore Fermi 12

Anteriore Unità di condensazione

Ricerca guasti Potrebbe accadere che l’asciugatrice sembri fuori uso. Prima di contattare il centro di assistenza (vedere la sezione Assistenza), analizzare i seguenti suggerimenti per la risoluzione dei problemi:

Possibili cause / Soluzioni:

L’asciugatrice non si accende.

• La spina potrebbe non essere inserita oppure potrebbe non riuscire a fare contatto. • Potrebbe essersi verificata una mancanza di corrente. • Il fusibile potrebbe esseri bruciato. Provare a collegare un altro elettrodomestico alla stessa presa. • Se si utilizza una prolunga, provare a inserire la spina dell’asciugatrice direttamente nella presa. • Lo sportello potrebbe non essere chiuso correttamente. • La manopola PROGRAMMI potrebbe non essere stata impostata correttamente (vedere la sezione Avvio e programmi). • Potrebbe non essere stato premuto il pulsante START/PAUSA (vedere la sezione Avvio e programmi).

Il ciclo di asciugatura non viene avviato.

• Potrebbe essere stato impostato un intervallo di tempo di attesa (vedere la sezione Avvio e programmi).

L’asciugatura impiega troppo tempo.

• Il filtro potrebbe non essere stato pulito correttamente (vedere la sezione Manutenzione). • Potrebbe essere necessario svuotare il recipiente di raccolta dell’acqua? La spia di svuotamento acqua lampeggia? (vedere la sezione Manutenzione). • Il condensatore ha bisogno di essere pulito? (vedere la sezione Manutenzione). • La temperatura impostata potrebbe non essere adatta al tipo di tessuto da asciugare (vedere la sezione Avvio e programmi, e vedere Bucato). • Potrebbe non essere stato selezionato il tempo di asciugatura corretto per il tipo di carico (vedere la sezione Bucato). • La griglia della presa d’aria o gli sfiati sul retro potrebbero essere ostruiti (vedere la sezione Installazione, e la sezione Manutenzione). • Gli indumenti erano forse troppo bagnati (vedere la sezione Bucato). • L’asciugatrice potrebbe essere sovraccarica (vedere la sezione Bucato).

La spia di svuotamento acqua lampeggia ma l’asciugatrice è stata avviata da poco. La spia di svuotamento acqua è accesa e il recipiente dell’acqua non è pieno. L’OPZIONE si illumina e la spia START/PAUSA lampeggia di giallo.

Il programma termina e gli indumenti sono più umidi del previsto.

Il recipiente dell’acqua probabilmente non è stato svuotato all’avvio del programma. Non attendere il segnale di svuotamento acqua, controllare sempre il recipiente e svuotarlo prima dell’avvio di un nuovo programma di asciugatura (vedere la sezione Manutenzione). È normale, la spia lampeggia quando il recipiente è pieno. Se la spia è accesa ma non lampeggia serve solo a ricordare di svuotare il recipiente (vedere la sezione Avvio e programmi). Se l’opzione si illumina e la spia START/PAUSA lampeggia insieme alle spie pulire condensatore e asciugatura a freddo; o le spie di Progressione o Ritardo e la spia START/PAUSA lampeggia insieme all’accensione delle spie Pulire filtro, Pulire condensatore, Asciugatura a freddo, e FINE (‘END’),: - Spegnere l’apparecchio e togliere la spina. Pulire il filtro ed il condensatore (vedere la sezione Manutenzione). Riposizionare la spina, accendere e avviare un altro programma. Se la stessa combinazione di spie lampeggia ancora ontattare il Centro Assistenza (vedere la sezione Assistenza). Se l’opzione si illumina e la spia START/PAUSA lampeggia con qualsiasi altra combinazione di spie accesa: annotare le spie che sono accese e contattare il centro assistenza (vedere la sezione Assistenza).

! Per motivi di sicurezza i programmi dell’asciugatrice hanno una durata di massimo 4 ore. Se un programma automatico non ha rilevato l’umidità finale richiesta in questo momento, l’asciugatrice completerà il programma e si arresterà. Controllare i punti sopraindicati e fare funzionare nuovamente il programma. Se i risultati sono ancora indumenti umidi, contattare il Centro Assistenza (vedere la sezione Assistenza). 13

I Prima di chiamare il centro di assistenza: • Provare a risolvere il problema in modo autonomo servendosi dei consigli della sezione Risoluzione dei problemi. • In caso contrario, spegnere l’asciugatrice e chiamare il più vicino centro di assistenza.

Ricambi L’asciugatrice è un elettrodomestico complesso: tentare di ripararlo da soli o farlo riparare da persone non qualificate, oltre a poter provocare lesioni, potrebbe anche danneggiare in modo grave l’apparecchio e invalidare la garanzia sulle parti di ricambio. Contattare sempre un tecnico qualificato nel caso in cui si verifichi un malfunzionamento dell’asciugatrice. Ogni ricambio è stato progettato specificamente per quest’asciugatrice.

Notizie da comunicare al centro di assistenza: • nome, indirizzo e codice postale • numero di telefono • tipo di problema verificatosi • data di acquisto • modello dell’apparecchio (Mod.) • numero di serie (S/N) Queste informazioni sono riportate sull’etichetta dei dati posta all’interno dello sportello dell’asciugatrice.

Programmi Comparativi Programmi consigliati per il test comparativo di EN61121

Programma da selezionare

Asciugatura cotone Asciugatura cotone stiratura Tessuto di facile cura

Cotone - Cotone Armadio 2 Asciugatura temporizata - Temperatura Alta (100 minuti) Sintetici - Sintetici Armadio 3

! Nota: questo non è un elenco completo di opzioni di programma (vedere la sezione Avvio e programmi).

L’elettrodomestico è conforme alle seguenti direttive CEE: - 2006/95/CEE sui dispositivi a bassa tensione - 89/336/CEE, 92/31/CEE e 93/68/CEE sulla compatibilità elettromagnetica
