MANUALE UTENTE OZ130T-1-S ZEROWATT

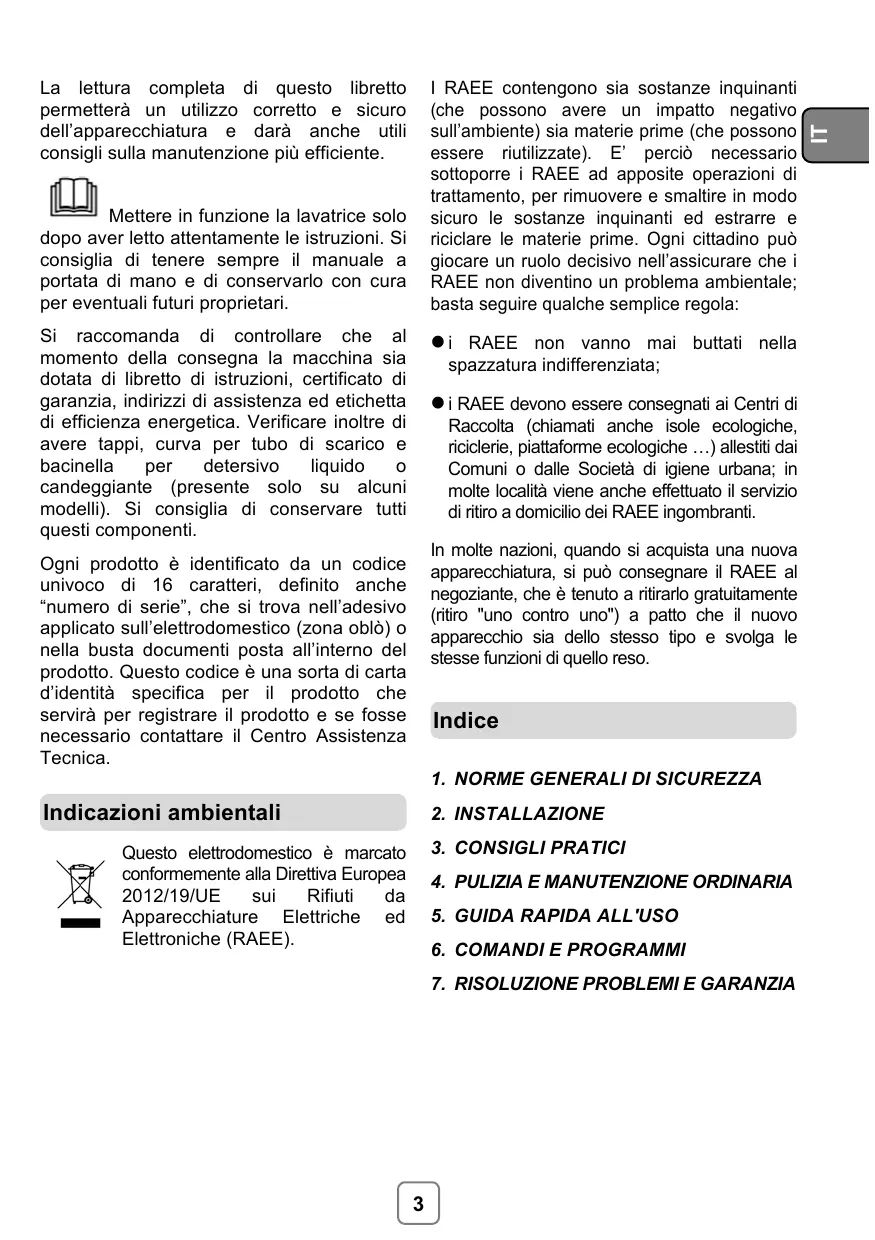

I RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull’ambiente) sia materie prime (che possono essere riutilizzate). E’ perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime. Ogni cittadino può giocare un ruolo decisivo nell’assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola: Mettere in funzione la lavatrice solo dopo aver letto attentamente le istruzioni. Si consiglia di tenere sempre il manuale a portata di mano e di conservarlo con cura per eventuali futuri proprietari. Si raccomanda di controllare che al momento della consegna la macchina sia dotata di libretto di istruzioni, certificato di garanzia, indirizzi di assistenza ed etichetta di efficienza energetica. Verificare inoltre di avere tappi, curva per tubo di scarico e bacinella per detersivo liquido candeggiante (presente solo su alcuni modelli). Si consiglia di conservare tutti questi componenti. l i RAEE non vanno mai buttati nella spazzatura indifferenziata; l i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti. In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso. Ogni prodotto è identificato da un codice univoco di 16 caratteri, definito anche “numero di serie”, che si trova nell’adesivo applicato sull’elettrodomestico (zona oblò) o nella busta documenti posta all’interno del prodotto. Questo codice è una sorta di carta d’identità specifica per il prodotto che servirà per registrare il prodotto e se fosse necessario contattare il Centro Assistenza Tecnica. Indice

1. NORME GENERALI DI SICUREZZA

Indicazioni ambientali

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/UE sui Rifiuti Apparecchiature Elettriche ed Elettroniche (RAEE).

La lettura completa di questo libretto permetterà un utilizzo corretto e sicuro dell’apparecchiatura e darà anche utili consigli sulla manutenzione più efficiente. Evitare che i bambini giochino con la lavatrice o che si occupino della sua pulizia e manutenzione senza supervisione. l I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio. l I bambini di età inferiore a 3 anni devono essere tenuti lontano dalla macchina, a meno che non vengano continuamente sorvegliati. l Se il cavo di alimentazione risulta danneggiato, deve essere sostituito dal produttore, da un tecnico specializzato o da una persona qualificata per evitare qualsiasi pericolo. Si consiglia di utilizzare un componente originale, che può essere richiesto al Centro Assistenza Tecnica. l Utilizzare unicamente il tubo di carico fornito con l'apparecchio per il collegamento alla rete idrica. I vecchi tubi non devono essere riutilizzati. l La pressione idrica deve essere compresa tra un minimo di 0,05 MPa ed un massimo di 0,8 Mpa. l Assicurarsi che nessun tappeto ostruisca la base della lavatrice né i condotti di ventilazione. l La lavatrice risulta “spenta” solo se l’apposito segnale sulla manopola o sul pannello di controllo è in posizione verticale. In qualsiasi altra posizione, la macchina risulta ancora “accesa” (solo per modelli con programmi selezionabili con manopola).

1. NORME GENERALI DI

SICUREZZA l Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio: − aree di ristoro di negozi, uffici o altri ambienti di lavoro; − negli agriturismo; − dai clienti di hotel, motel o altre aree residenziali simili; − nei bed & breakfast. Un utilizzo diverso da quello tipico dell’ambiente domestico, come l’uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare garanzia del costruttore. Qualsiasi danno all’apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico (anche quando l’apparecchio è installato in un ambiente domestico) non sarà ammesso dal costruttore in sede legale. l Questo apparecchio può essere utilizzato da bambini di 8 anni e oltre e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all’utilizzo sicuro dell’apparecchio e che capiscano i pericoli del suo utilizzo.

l’installazione, l’apparecchio l Non tirare cavo deve essere posizionato in modo alimentazione o l’apparecchio che la spina sia raggiungibile. stesso per staccare la spina dalla presa di corrente. l La massima capacità di carico di biancheria asciutta differisce l Non lasciare la lavatrice esposta a pioggia, sole o ad a seconda del modello (fare altri agenti atmosferici. riferimento al cruscotto). l In caso di trasloco, non sollevare l Per ulteriori informazioni sul la lavatrice dalle manopole né prodotto o per consultare la dal cassetto del detersivo; scheda tecnica fare riferimento durante trasporto, non al sito internet del produttore. appoggiare mai l’oblò al carrello. Si consiglia di sollevare la Prescrizioni di sicurezza lavatrice in due persone. di qualsiasi intervento di l In ogni caso di guasto e/o di malfunzionamento, si consiglia di pulizia e manutenzione della spegnere la lavatrice, chiudere lavatrice, togliere la spina e il rubinetto dell’acqua e non chiudere il rubinetto dell’acqua. manomettere l’apparecchio. l Assicurarsi che l’impianto Contattare immediatamente il Centro Assistenza Tecnica, elettrico sia provvisto di messa a terra, in caso contrario richiedere richiedendo solo ricambi originali. Il mancato rispetto di quanto l’intervento di personale qualificato. sopra, può compromettere la l In generale è sconsigliabile l’uso sicurezza dell’apparecchio. di adattatori, prese multiple e/o prolunghe. l Prima Apponendo la marcatura su questo prodotto, dichiariamo, ATTENZIONE: durante il lavaggio, l’acqua sotto la nostra responsabilità, può raggiungere temperature di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, molto elevate. salute e ambiente previsti dalla l Prima di aprire l’oblò, assicurarsi legislazione europea in essere che non ci sia acqua nel cestello. per questo prodotto.

l Tagliare le fascette ferma-tubo, prestando attenzione a non danneggiare il tubo e il cavo elettrico.

l Svitare le 2 o 4 viti (A) sul lato posteriore e rimuovere i 2 o 4 distanziali (B) come in figura 1.

l Richiudere i 2 o 4 fori utilizzando i tappi contenuti nella busta istruzioni. l Se la lavatrice è da incasso, dopo aver tagliato le fascette ferma-tubo, svitare le 3 o 4 viti (A) e rimuovere i 3 o 4 distanziali (B).

l In alcuni modelli, 1 o più distanziali cadranno all’interno della macchina: inclinare avanti la lavatrice per rimuoverli. Richiudere i fori utilizzando i tappi contenuti nella busta.

ATTENZIONE: non lasciare gli elementi dell’imballaggio a portata dei bambini.

l Applicare il foglio polionda sul fondo come mostrato in figura 2 (a seconda del modello, considerare la versione A, B o C).

Collegamento idraulico

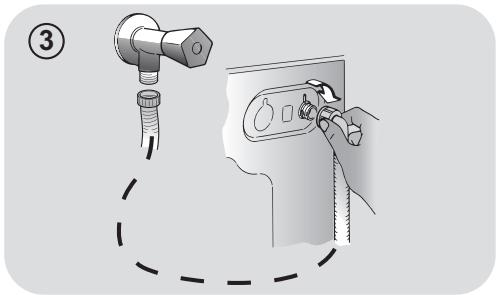

l Allacciare il tubo dell’acqua al rubinetto (fig. 3) utilizzando solamente il tubo fornito con l'apparecchio (i vecchi tubi non devono essere riutilizzati). l In alcuni modelli, potrebbero essere presenti una o caratteristiche: più delle seguenti l HOT&COLD (fig. 4): predisposizione al

collegamento alla rete idrica con acqua calda e fredda per un maggiore risparmio energetico. Collegare il tubo grigio al rubinetto dell’acqua fredda e quello rosso al rubinetto dell’acqua calda. La macchina può essere comunque collegata anche solo all’acqua fredda: in tal caso, l’inizio di alcuni programmi sarà ritardato di alcuni minuti.

l AQUASTOP (fig. 5): dispositivo posizionato sul tubo di carico che blocca l’afflusso dell’acqua se il tubo si deteriora; in tal caso, apparirà una tacca rossa nella finestrella “A” e sarà necessario sostituire il tubo. Per svitare la ghiera, premere il dispositivo di antisvitamento “B”.

l AQUAPROTECT - TUBO DI CARICO CON PROTEZIONE (fig. 6): in caso di perdita d’acqua dal tubo primario interno “A”, la guaina di contenimento trasparente “B” conterrà l’acqua, permettendo di terminare il lavaggio. Finito il ciclo, sostituire il tubo di carico contattando il Centro Assistenza Tecnica.

Posizionamento l Accostare la lavatrice al muro, facendo min 4 cm max 100 cm attenzione che il tubo non abbia curve o strozzature e allacciare il tubo di scarico a bordo della vasca o, preferibilmente, ad uno scarico fisso di altezza minima 50 cm e di diametro superiore al tubo della lavatrice (fig. 7).

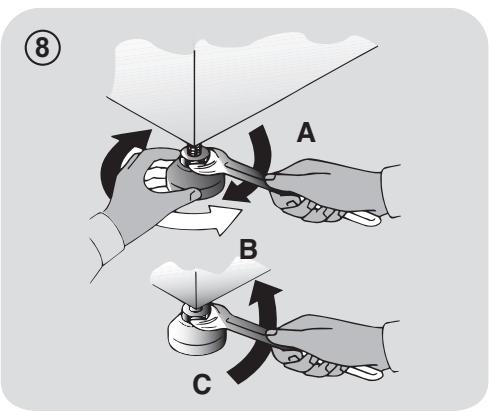

come in figura 8: a.girare in senso orario il dado per sbloccare la vite; b.ruotare il piedino e farlo salire o scendere finché non aderisce al suolo; c.bloccare infine il piedino, riavvitando il dado, fino a farlo aderire al fondo della lavatrice. l Inserire la spina.

ATTENZIONE: nel caso si renda necessario sostituire il cavo di alimentazione, si consiglia di chiamare il Centro Assistenza Tecnica.

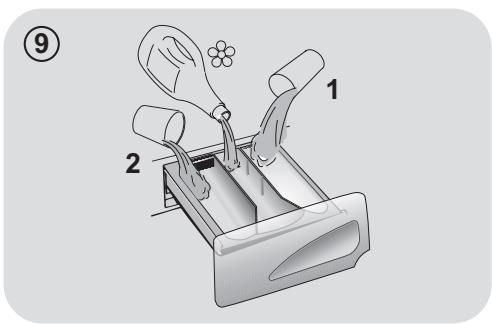

Il cassetto detersivo è suddiviso in 3 vaschette come mostrato in figura 9: l vaschetta “1”: per il detersivo del prelavaggio; l vaschetta “ ”: per additivi speciali, ammorbidenti, profumi inamidanti, ecc;

ATTENZIONE: mettere solo prodotti liquidi; la lavatrice è predisposta al prelievo automatico degli additivi in ogni ciclo durante l’ultimo risciacquo.

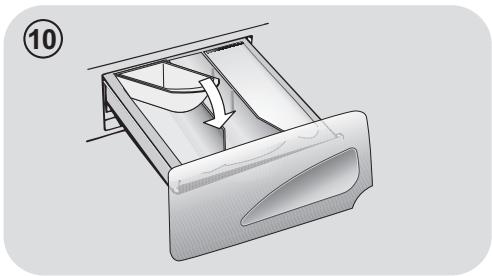

l vaschetta “2”: per il detersivo di lavaggio. IN ALCUNI MODELLI è presente anche la bacinella per il detersivo liquido (fig. 10). Per utilizzarla, introdurla nella vaschetta “2”. In questo modo, il detersivo liquido andrà nel cesto solo nel momento opportuno. Questa bacinella è utile anche se si desidera candeggiare, scegliendo il programma “Risciacqui”. ATTENZIONE: alcuni detersivi sono di difficile asportazione. In questo caso è consigliabile l’uso di un apposito contenitore da porre nel cestello (esempio in figura 11).

Quale temperatura di lavaggio selezionare?

di smacchiatori prima del lavaggio in lavabiancheria riduce la necessità di lavare a temperature superiori a 60°C. È possibile risparmiare fino al 50% utilizzando la temperatura di lavaggio di 60°C anziché 90°C. ATTENZIONE: durante la selezione del bucato, assicurarsi: - di avere eliminato dalla biancheria oggetti metallici, come fermagli, spille, monete; - di aver abbottonato federe, chiuso le cerniere lampo, annodato cinghie sciolte e lunghi nastri di vestaglie; - di aver tolto dalle tendine anche i rulli di scorrimento; - di aver osservato attentamente le indicazioni dei tessuti sulle etichette; - di aver rimosso eventuali macchie persistenti con un apposito detersivo. Di seguito, viene riportata una breve guida con consigli e raccomandazioni sull’uso del detersivo alle varie temperature. In ogni caso, controllare sempre le indicazioni riportate sul detersivo per il corretto uso e dosaggio. Per lavaggi con programmi cotone a temperature da 60°C in su di capi bianchi resistenti molto sporchi, si consiglia l’utilizzo di un detersivo in polvere normale (heavy-duty) che contiene agenti sbiancanti e che a temperature medio-alte fornisce ottime prestazioni. l In caso si debbano lavare tappeti, copriletto o altri indumenti pesanti, si consiglia di evitare la centrifuga. l In caso si debba lavare biancheria di lana, assicurarsi che il capo sia idoneo controllando che sia contrassegnato dal simbolo “Pura Lana Vergine” e che sia presente l’indicazione “Non infeltrisce” oppure “Lavabile in lavatrice”. Per lavaggi con programmi a temperature tra 60°C e 40°C, la scelta del detersivo deve essere fatta in base al tessuto, ai colori e al grado di sporco. In generale, per capi bianchi resistenti con un grado di sporco elevato, si raccomanda un detersivo in polvere normale; per capi colorati e in assenza di macchie difficili, si consiglia un detersivo liquido o in polvere indicato per la protezione dei colori. Consigli utili per gli utenti Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell’ambiente e con il massimo risparmio. Caricare massimo lavabiancheria

propria l Per eliminare eventuali sprechi di energia, acqua o detersivo si raccomanda di utilizzare la massima capacità di carico della propria lavabiancheria. È possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuato con un unico lavaggio rispetto a due lavaggi a mezzo carico. Per lavaggi a basse temperature fino a 40°C, è consigliabile l’utilizzo di detersivi liquidi o polvere specifici per le basse temperature. Quando serve veramente il prelavaggio? l Solamente per carichi particolarmente sporchi! Si risparmia dal 5 al 15% di energia evitando di selezionare l’opzione prelavaggio per biancheria normalmente sporca. Per lana e seta, utilizzare esclusivamente prodotti specifici.

l L’utilizzo Indicazioni sul carico

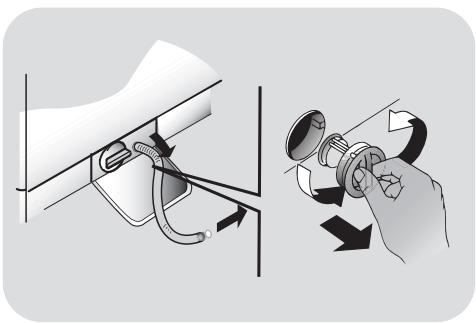

MANUTENZIONE ORDINARIA Per la pulizia del mobile esterno della lavatrice, utilizzare un panno umido, evitando abrasivi, alcol e/o diluenti. La lavatrice ha bisogno di poche accortezze per una pulizia ordinaria: pulizia vaschette e pulizia filtro; di seguito vengono indicati anche suggerimenti in caso di traslochi o lunghi periodi di fermo macchina. Suggerimenti caso traslochi o periodi di fermo Pulizia vaschetta l E’ consigliabile pulire la vaschetta per evitare l’accumulo di residui di detersivo e additivi. l Per farlo, estrarre con leggera forza il cassettino, pulirlo con un getto d’acqua e reinserirlo nella propria sede.

l Nel caso la lavatrice resti in un luogo non riscaldato per molto tempo, è necessario svuotare completamente i tubi da ogni residuo d’acqua. l Scollegare la lavatrice dalla presa di corrente. l Staccare il tubo dalla fascetta e portare il tubo verso il basso, svuotando l’acqua completamente in un catino. Pulizia filtro l La lavatrice è dotata di uno speciale filtro in grado di trattenere i residui più grossi che potrebbero bloccare lo scarico, come ad esempio bottoni o monete. l SOLO SU ALCUNI MODELLI: estragga il tubicino, tolga il tappo e raccolga l’acqua in un contenitore. l Prima di svitare il filtro, è consigliabile collocare sotto di esso un panno assorbente onde evitare che l’acqua residua bagni il pavimento. l Ruotare il filtro in senso antiorario fino all’arresto, in posizione verticale. l Estrarre il filtro e pulirlo; successivamente riposizionarlo e girarlo in senso orario. l Ripetere le precedenti istruzioni all’inverso per rimontare tutti gli elementi.

Questa lavatrice è in grado di adattare automaticamente il livello dell’acqua al tipo e alla quantità della biancheria. Questo sistema porta ad una diminuzione dei consumi d’energia e ad una riduzione sensibile dei tempi di lavaggio.

Selezione del programma l Accendere la lavatrice e selezionare il programma desiderato.

l Eventualmente modificare la temperatura l Premere il tasto AVVIO/PAUSA per avviare

il programma. Se dovesse mancare la corrente durante il funzionamento della lavatrice, una speciale memoria conserverà l’impostazione effettuata e, al ritorno della corrente, la macchina ripartirà dal punto in cui si era fermata. visualizzata la scritta “End” oppure in alcuni modelli si illumineranno tutte le spie delle fasi di lavaggio. Attendere lo spegnimento della spia PORTA BLOCCATA prima di aprire l'oblò. l Spegnere la lavatrice. Per qualsiasi tipo di lavaggio consultare la tabella dei programmi e seguire la sequenza delle operazioni come indicato. Dati tecnici

di lavaggio e premere i tasti “opzione” desiderati. l Alla fine del programma, sul display viene LMNO

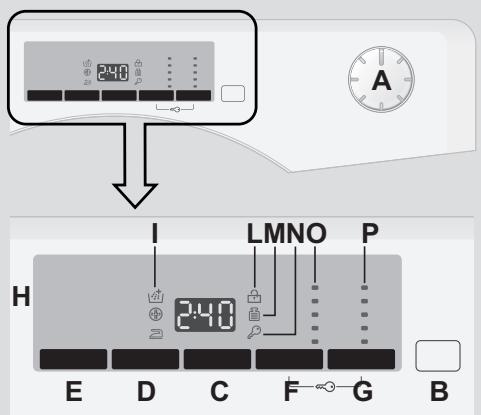

A Manopola programmi con posizione di OFF B Tasto AVVIO/PAUSA C Tasto PARTENZA DIFFERITA D Tasto OPZIONI E Tasto RAPIDI / LIVELLO DI SPORCO F Tasto SELEZIONE TEMPERATURA G Tasto SELEZIONE CENTRIFUGA F+G Blocco tasti H Display

Spie OPZIONI L Spia PORTA BLOCCATA M Spia KG LOAD Pressione dell’impianto idraulico: min 0,05 Mpa / max 0,8 Mpa N Spia BLOCCO TASTI Giri di centrifuga: vedere targhetta dati. O Spie SELEZIONE TEMPERATURA Potenza Assorbita/ Ampere fusibile / Tensione: vedere targhetta dati. P Spie SELEZIONE CENTRIFUGA

l Premere per avviare il ciclo impostato con Apertura oblò la manopola programmi. Uno speciale dispositivo di sicurezza impedisce che l’oblò possa venire aperto immediatamente dopo la fine di un ciclo di lavaggio. Dopo 2 minuti dalla fine del lavaggio la spia si spegne per indicare che è possibile aprire l’oblò. Dopo avere avviato la lavabiancheria con il tasto AVVIO/PAUSA si dovrà attendere alcuni secondi affinché la macchina inizi il programma.

AGGIUNGERE O TOGLIERE CAPI DOPO

L'AVVIO DEL PROGRAMMA (PAUSA) l Tenere premuto il tasto AVVIO/PAUSA Manopola programmi con posizione di OFF per circa 2 secondi (alcune spie e l'indicazione del tempo residuo lampeggeranno, indicando che la macchina è in pausa). Ruotando la manopola il display si illumina visualizzando i parametri del programma scelto. A fine ciclo o dopo un periodo di inattività, la luminosità del display diminuisce per un risparmio energetico. l Attendere DUE minuti affinché il dispositivo di sicurezza sblocchi l’oblò e ne permetta l’apertura. Controllare che il livello dell'acqua sia al di sotto dell'oblò prima di aprirlo, per evitare allagamenti. N.B.: Per spegnere la macchina ruotare la manopola programmi sulla posizione OFF. l Premere il tasto AVVIO/PAUSA per iniziare il ciclo di lavaggio. l Il ciclo di lavaggio avverrà con la manopola programmi ferma sul programma selezionato sino alla fine del lavaggio. l A fine ciclo spegnere la lavabiancheria portando la manopola programmi in posizione OFF. La manopola programmi deve essere sempre portata in posizione di OFF alla fine di un lavaggio e prima di selezionarne uno nuovo. l Dopo aver aggiunto o tolto i capi, chiudere l’oblò e premere il tasto AVVIO/PAUSA (il programma ripartirà dal punto in cui era stato interrotto).

CANCELLAZIONE PROGRAMMA IMPOSTATO

l Per annullare il programma, portare il selettore in posizione OFF. Tasto PARTENZA DIFFERITA l Questo tasto permette di programmare l’avvio del ciclo di lavaggio con un ritardo massimo di 24h. Tasto AVVIO/PAUSA l Per impostare la partenza ritardata procedere nel seguente modo: Chiudere l'oblò PRIMA di premere il tasto AVVIO/PAUSA. - Impostare il programma desiderato.

- Confermare premendo tasto AVVIO/PAUSA per iniziare il conteggio alla fine del quale il programma inizierà automaticamente. l È possibile annullare la partenza ritardata, portando la manopola posizione OFF. programmi lavaggio di capi di spugna le cui fibre tendono maggiormente a trattenere il detersivo. - IGIENE + Attivabile solo quando si impostano almeno 60°C, questa opzione permette di igienizzare la biancheria, mantenendo costante la temperatura durante l'intera fase di lavaggio. - STIRO FACILE Questa funzione permette di ridurre al minimo la formazione di pieghe, eliminando le centrifughe intermedie o riducendo l'intensità dell'ultima centrifuga.

Nel caso sia stata selezionata un’opzione non compatibile con il programma scelto, la relativa spia prima lampeggerà e poi si spegnerà. Se dovesse mancare la corrente durante il funzionamento della lavabiancheria, una speciale memoria conserverà l’impostazione effettuata e, al ritorno della corrente, la macchina ripartirà dal punto in cui si era fermata. I tasti opzione devono essere selezionati prima di premere il tasto AVVIO/PAUSA. Tasto RAPIDI / LIVELLO DI SPORCO Questo tasto permette di scegliere tra due differenti opzioni, a seconda del programma selezionato: - RAPIDI Tasto OPZIONI Questo tasto permette di scegliere tra tre differenti opzioni: L'opzione è attivabile quando viene selezionato il programma RAPIDI (14/30/44 Min.) e permette di scegliere una delle tre durate disponibili. - EXTRA RISCIACQUO

l Questa opzione permette di aggiungere l Al momento della selezione di un

risciacquo alla fine del ciclo di lavaggio

stata studiata appositamente per le persone con pelle delicata e sensibile, per le quali anche un minimo residuo di detersivo può causare irritazioni o allergie. programma, verrà automaticamente indicato il tempo di lavaggio preimpostato per quel programma. l Questa opzione permette di scegliere tra 3 livelli di intensità di lavaggio, a seconda del grado di sporco dei tessuti, modificando la durata del programma selezionato (può essere utilizzata solo in alcuni programmi come riportato nella tabella programmi). l Si consiglia di utilizzare questa funzione anche per i capi dei bambini e per tessuti molto sporchi, per i quali è necessario utilizzare più detersivo, oppure nel

- Premere il pulsante una prima volta per attivarlo (sul display viene visualizzato h00) e premere nuovamente per impostare un ritardo di 1 ora (sul display viene visualizzato h01). Ad ogni pressione successiva ritardo impostato aumenta di 1 ora fino a h24 mentre con un ulteriore pressione si azzera la partenza ritardata. Tasto SELEZIONE TEMPERATURA l Questo tasto permette di cambiare la temperatura dei cicli di lavaggio. l Per la salvaguardia dei tessuti, non è possibile aumentare la temperatura oltre la massima prevista per ogni programma. l Se si vuole eseguire un programma di lavaggio a freddo le spie devono essere tutte spente. Il modello è dotato di un particolare dispositivo elettronico che impedisce la partenza della centrifuga con carichi particolarmente sbilanciati. Questo serve a ridurre le vibrazioni e a migliorare la silenziosità, salvaguardando la durata della lavabiancheria. BLOCCO TASTI l Le Tasto SELEZIONE CENTRIFUGA l Premendo questo tasto, si può ridurre la massima velocità di centrifuga possibile per il programma selezionato, fino alla sua completa esclusione. l Se l’etichetta non riporta alcuna indicazione è possibile centrifugare alla massima velocità prevista dal programma. Per la salvaguardia dei tessuti, non è possibile aumentare la velocità oltre la massima prevista per ogni programma. pressione contemporanea dei tasti SELEZIONE TEMPERATURA e SELEZIONE CENTRIFUGA per circa 3 secondi permette di bloccare i tasti. In questo modo, si può evitare che vengano effettuate modifiche indesiderate o accidentali. l Il blocco tasti può essere annullato, semplicemente premendo nuovamente i due tasti di attivazione o spegnendo l'apparecchio. Display l Per riattivare la centrifuga, è sufficiente premere nuovamente il tasto, fino al raggiungimento della velocità scelta. Il sistema di segnalazione del display consente di essere costantemente informati sul funzionamento dell’apparecchio.

l È possibile modificare la velocità della centrifuga in qualsiasi momento, anche senza portare la macchina in PAUSA. Un sovradosaggio di detersivo può causare un'eccessiva formazione di schiuma. Se la lavatrice rileva un'eccessiva presenza di schiuma, può escludere la centrifuga o prolungare la durata del programma e aumentare il consumo d'acqua.

Indicano le opzioni selezionabili tramite l'apposito tasto.

l Al momento della selezione di un programma, verrà automaticamente indicata la durata del ciclo che potrà variare a seconda delle opzioni che verranno selezionate. l "Kg LOAD" consente di misurare durante tutte le fasi del lavaggio una serie di informazioni sulla biancheria inserita all’ interno del cesto e nei primi minuti del ciclo di lavaggio: l Dopo l’avvio del programma il display vi terrà costantemente informati sul tempo restante alla fine del lavaggio. l L’apparecchio calcola tale tempo in base - regola la quantità di acqua necessaria; a un carico standard, ma durante il ciclo la macchina corregge il tempo a seconda del volume e della composizione del carico. - determina la durata del lavaggio; - regola i risciacqui in base al carico e al tipo di biancheria che si è scelto di lavare;

3) SPIA PORTA BLOCCATA

l La spia indica la chiusura dell'oblò. - regola il ritmo di rotazione del cesto per adattarlo al tipo di tessuto; Chiudere l'oblò PRIMA di premere il tasto AVVIO/PAUSA. - riconosce la presenza di schiuma, aumentando eventualmente il livello dell’acqua durante i risciacqui; l Dopo aver premuto il tasto AVVIO/PAUSA, inizialmente la spia lampeggia per poi diventare fissa sino alla fine del lavaggio. Nel caso in cui l'oblò non venga chiuso correttamente la spia continuerà a lampeggiare per circa 7 secondi, dopodiché il comando d'avvio si cancellerà automaticamente. In tal caso, chiudere correttamente l'oblò e premere nuovamente il tasto AVVIO/PAUSA. l Uno speciale dispositivo di sicurezza impedisce che l’oblò possa venire aperto immediatamente dopo la fine di un ciclo di lavaggio. Attendere 2 minuti che la spia si spenga e quindi spegnere la macchina portando la manopola programmi in posizione di OFF.

4) SPIA Kg LOAD (attiva solo

programmi Cotone e Sintetici) nei l Durante i primi minuti di funzionamento la spia "Kg LOAD" rimane accesa - regola il numero di giri della centrifuga in funzione del carico, evitando che ci siano squilibri.

5) SPIA BLOCCO TASTI

Indica che i tasti sono stati bloccati.

6) SPIE SELEZIONE TEMPERATURA

Indicano la temperatura di lavaggio del programma selezionato che può essere cambiata (dove previsto) tramite il relativo tasto. Se si vuole eseguire un programma di lavaggio a freddo le spie devono essere tutte spente.

7) SPIE SELEZIONE CENTRIFUGA

Indicano la velocità di centrifuga del programma selezionato che può essere variata o annullata, tramite l'apposito tasto.

mentre la macchina calcola il tempo restante alla fine del ciclo, in base alla quantità di biancheria effettivamente introdotta all’ interno del cestello.

(Solo per i modelli dotati di bacinella per il detersivo liquido) Quando solo alcuni capi presentano macchie che richiedono un trattamento con prodotti candeggianti liquidi, si può procedere ad una smacchiatura preliminare in lavatrice. Introdurre nello scomparto "2" del cassetto detersivo l'apposita vaschetta in dotazione nella quale versare il candeggiante ed impostare il programma RISCIACQUI. Finito questo trattamento, riportare la manopola programmi in posizione OFF, aggiungere ai capi candeggiati il resto della biancheria e procedere al bucato normale con il programma più adatto.

Questi programmi sono indicati per lavare capi di cotone normalmente sporchi e sono i più efficienti in termine di consumo combinato di acqua e energia per lavaggi di biancheria in cotone. Questi programmi sono stati sviluppati per essere conformi con le temperature di lavaggio delle etichette degli indumenti e la temperatura effettiva dell’acqua potrebbe differire leggermente da quella dichiarata dal ciclo.

Quando seleziona programma, sul display viene indicata la temperatura consigliata che può essere cambiata (dove previsto) tramite il relativo tasto, ma non può essere aumentata oltre la massima prevista.

Per i programmi indicati è possibile, tramite il tasto LIVELLO DI SPORCO, regolare il tempo e l'intensità del lavaggio.

Selezionando il programma RAPIDI dalla manopola programmi ed agendo sul tasto RAPIDI, sarà possibile selezionare uno dei 3 programmi rapidi a disposizione, ovvero 14’, 30’ e 44’.

• La massima capacità di carico di biancheria asciutta differisce a seconda del modello (fare riferimento al cruscotto). Selezione programmi Per trattare i vari tipi di tessuto e le varie gradazioni di sporco, la lavatrice è dotata di programmi specifici, adatti ad ogni esigenza di lavaggio (vedere tabella programmi). Cotone Resistente Realizzato per sviluppare il massimo grado di lavaggio. La centrifuga finale alla massima velocità assicura un’ottima strizzatura. Cotone + Prelavaggio Programma studiato per eliminare le macchie dai capi bianchi resistenti in cotone. La fase di prelavaggio assicura la rimozione dello sporco più ostinato. Aggiungere nello scomparto "1" una quantità di detersivo pari al 20% di quella utilizzata per il lavaggio principale. Cotone Questo programma è indicato per lavare capi di cotone normalmente sporchi ed è il più efficiente in termini di consumo combinato di acqua e energia per lavaggi di biancheria in cotone. Eco 20° Questo innovativo programma consente di lavare insieme diversi tessuti quali cotone, misti e sintetici alla temperatura di 20°C, con prestazioni ottimali. Consente inoltre di trattare diversi colori temporaneamente. Il consumo risulta essere circa il 40% di un programma Cotone 40°C. Sintetici Il lavaggio ed il risciacquo sono ottimizzati nei ritmi di rotazione del cesto e nei livelli di acqua. La centrifuga ad azione delicata, assicura una ridotta formazione di pieghe sui tessuti. Delicati Questo programma alterna momenti di lavoro a momenti di pausa ed è particolarmente indicato per il lavaggio di tessuti molto delicati. Il lavaggio e i risciacqui sono eseguiti con alto livello di acqua per assicurare le migliori prestazioni. Risciacqui Questo programma effettua 3 risciacqui della biancheria con centrifuga intermedia (eventualmente riducibile o annullabile tramite

l’apposito tasto). E’ utilizzabile per risciacquare qualsiasi tipo di tessuto, ad esempio dopo un lavaggio effettuato a mano. Centrifuga Questo programma effettua una centrifuga alla massima velocità (eventualmente riducibile tramite l’apposito tasto). Scarico Questo programma effettua lo scarico dell’acqua. Rapidi (14/30/44 Min.) Ciclo di lavaggio consigliato per carichi ridotti poco sporchi. Con questo programma si raccomanda di ridurre il detersivo normalmente usato per evitare sprechi inutili. Selezionando il programma RAPIDI ed agendo sul relativo tasto è possibile scegliere uno dei 3 programmi rapidi a disposizione. Capi scuri Programma studiato per trattare tutti i capi scuri evitando la perdita di colori e il formarsi di pieghe. Si consiglia l’utilizzo di detersivo liquido. Camicie Il ciclo di lavaggio è ottimizzato per ridurre la formazione di pieghe, mantenendo un’eccellente risultato di lavaggio. E’ inoltre possibile ridurre la velocità della centrifuga per una stiratura più semplice. Seta Programma dedicato per i tessuti in seta lavabili in lavatrice. Le rotazioni del cesto sono delicate, la temperatura non supera i 30°C ed il programma termina con una centrifuga leggera. Lana Questo programma effettua un ciclo di lavaggio dedicato ai tessuti in "Lana lavabile in lavatrice" o per i capi da lavare esclusivamente a mano. A Mano Programma per capi lavabili solo a mano, il programma termina con 3 risciacqui e una centrifuga delicata. Nel caso si pensi che la lavatrice non funzioni in modo corretto, consultare la breve guida sotto riportata, con alcuni suggerimenti pratici per risolvere le anomalie più comuni. SEGNALAZIONE ERRORI l Modelli dotati di display: gli errori verranno visualizzati tramite un numero preceduto da una "E" (esempio: Errore 2 = E2). l Modelli senza display: gli errori verranno indicati tramite il lampeggìo di tutte le spie per un numero di volte pari al codice dell'errore, seguiti da una pausa di 5 secondi (esempio: Errore 2 = 2 lampeggìi, pausa di 5 secondi, 2 lampeggìi, ecc…). Errore visualizzato E2 (con display) 2 lampeggìi delle spie (senza display) Significato e soluzioni La macchina non carica acqua. Verificare che il rubinetto dell’acqua sia aperto. Appurare che il tubo di carico non sia piegato o schiacciato. Tubo scarico non ad altezza corretta (vedere sezione istallazione). E3 (con display) 3 lampeggìi delle spie (senza display) E4 (con display) 4 lampeggìi delle spie (senza display) E7 (con display) 7 lampeggìi delle spie (senza display) Qualsiasi altro codice d'errore Chiudere il rubinetto, svitare il tubo di carico dal retro della lavatrice e verificare che il filtro "antisabbia" non sia intasato. La macchina non scarica l’acqua. Verificare che il filtro non sia intasato. Appurare che il tubo di scarico non sia piegato, schiacciato o ostruito. Verificare che l’impianto di scarico a muro non sia intasato, provando a far scaricare la macchina nel lavandino. La macchina ha rilevato eccessiva schiuma e/o acqua. Verificare di non aver usato dosi eccessive di detersivo oppure un prodotto non adatto al lavaggio in lavatrice. Problema oblò. Verificare la corretta chiusura dell'oblò. Assicurarsi che non vi siano panni all'interno del cesto che possano ostacolarne la chiusura. Se l'oblò è bloccato, staccare la spina ed attendere 2-3 minuti prima di riprovare ad aprirlo. Spegnere la lavatrice, staccare la spina e attendere un minuto. Accendere nuovamente la macchina e avviare un programma. Se l'errore dovesse ripresentarsi, contattare un Centro Assistenza Tecnica Autorizzato, comunicando l'errore visualizzato.

ALTRE ANOMALIE Problema Possibili cause e soluzioni pratiche

lavatrice non funziona / non parte Verificare che la spina sia inserita in modo corretto. Controllare che non manchi l’alimentazione elettrica. Appurare che la presa di corrente funzioni, provandola con un altro apparecchio come ad esempio una lampada. Verificare la corretta chiusura dell'oblò. Verificare di aver selezionato e avviato correttamente il programma di lavaggio. Assicurarsi che la macchina non sia stata messa erroneamente in pausa. È possibile che sia dovuto ad una perdita dalla guarnizione posta tra rubinetto e tubo di carico. Verificare il corretto serraggio del tubo ed eventualmente sostituire la guarnizione. Assicurarsi che il filtro sia chiuso correttamente. In alcuni condizioni di disposizione non ottimale della biancheria nel cesto, la lavatrice potrebbe:

• Aumentare il tempo d’esecuzione della centrifuga nel tentativo di ridistribuire in maniera omogenea il carico.
• Abbassare la velocità di centrifuga per ridurre le vibrazioni e migliorare la silenziosità.
• Escludere la centrifuga per salvaguardare la durata della lavabiancheria. Assicurarsi che il carico sia distribuito in modo uniforme; in caso contrario, riposizionarlo e riavviare la macchina. Potrebbe essere dovuto al fatto che l’acqua non sia ancora stata scaricata completamente: attendere alcuni minuti. Se il problema persiste, vedere descrizione Errore 3. In alcuni modelli, è presente la funzione "esclusione centrifuga": verificare che non sia stata attivata. Verificare che non siano state selezionate opzioni che modifichino la centrifuga. Un eccessivo utilizzo di detersivo può impedire l’esecuzione della centrifuga: ridurre il quantitativo per i successivi lavaggi. La lavatrice potrebbe non essere completamente in piano: in caso, regolare i piedini come indicato nell’apposita sezione. Verificare di aver disimballato correttamente la macchina rimuovendo tutte le viti, i gommini e i distanziali presenti sul retro della stessa. Assicurarsi che non vi siano corpi estranei nel cesto (monete, cerniere, bottoni, ecc…). Presenza di acqua sul pavimento vicino alla lavatrice lavatrice centrifuga non

sentono forti vibrazioni / rumore durante la centrifuga La garanzia convenzionale copre difetti elettrici e/o meccanici del prodotto attribuibili ad un'azione o omissione del produttore. Se un difetto riscontrato è imputabile a fattori esterni, uso scorretto, errata installazione o mancato rispetto di quanto riportato nelle istruzioni d'uso, i costi per l'eventuale riparazione saranno a carico del cliente.

- acqua di scarico dei risciacqui più torbida: è un effetto legato alla presenza di zeoliti in sospensione che non ha effetti negativi sull’efficacia del risciacquo. - presenza di polvere bianca (zeoliti) sul bucato al termine del lavaggio: è un effetto normale, la polvere non si ingloba nei tessuti e non ne altererà il loro colore. Per rimuoverla, effettuare un ciclo di risciacqui. Provare ad utilizzare meno detersivo per i futuri lavaggi. Se l’inconveniente persiste o se si pensi che ci sia un malfunzionamento, contattare immediatamente un nostro Centro Assistenza Tecnica Autorizzato. Si consiglia di utilizzare sempre ricambi originali, disponibili presso i nostri Centri Assistenza Tecnica Autorizzati. Garanzia Il prodotto è garantito alle condizioni e nei termini riportati sul certificato inserito nel prodotto. Il certificato di garanzia dovrà essere conservato, debitamente compilato, per essere mostrato ad un nostro Centro Assistenza Tecnica Autorizzato, in caso di necessità. - presenza di schiuma nell’acqua dell’ultimo risciacquo: non necessariamente indice di un cattivo risciacquo. Provare ad utilizzare meno detersivo per i futuri lavaggi. - vistosa formazione di schiuma: è spesso dovuta ai tensioattivi anionici presenti nella formulazione dei detersivi che difficilmente sono allontanabili dalla biancheria stessa. In questi casi, non è necessario eseguire più cicli di risciacquo per eliminare questi effetti: non si otterrà alcun beneficio. La ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel libretto presente in questo prodotto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai proprio prodotti senza compromettere le caratteristiche essenziali.

L’utilizzo di detersivi ecologici senza fosfati può produrre i seguenti effetti:
