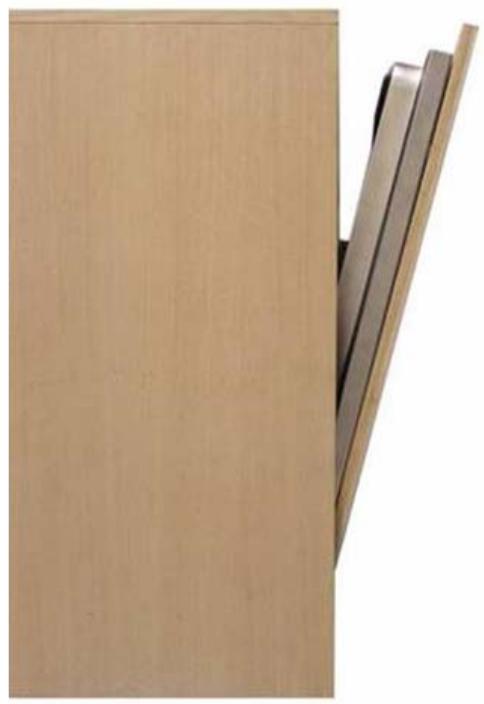

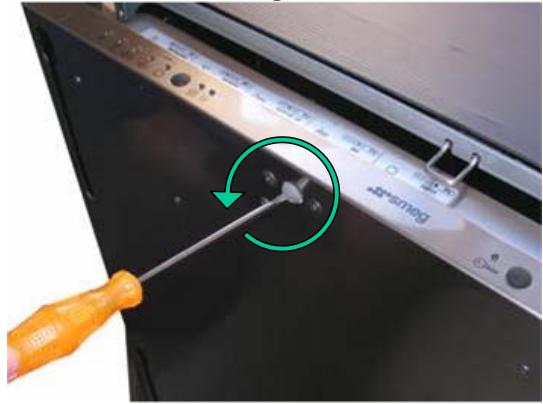

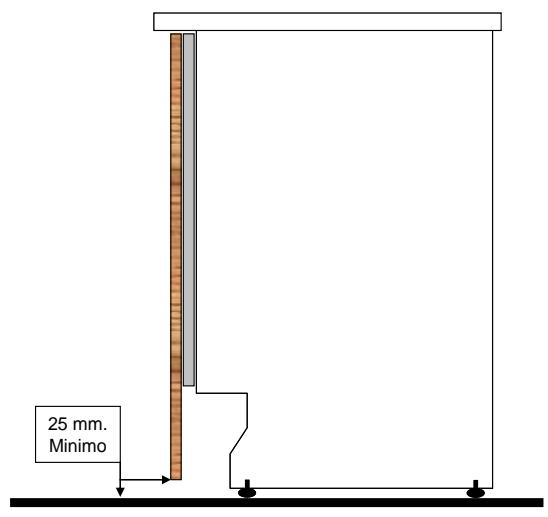

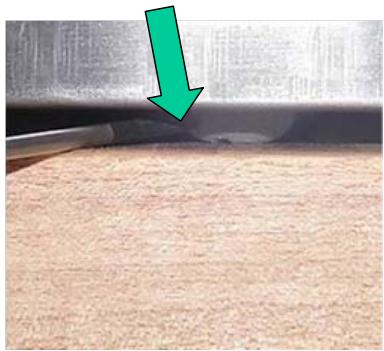

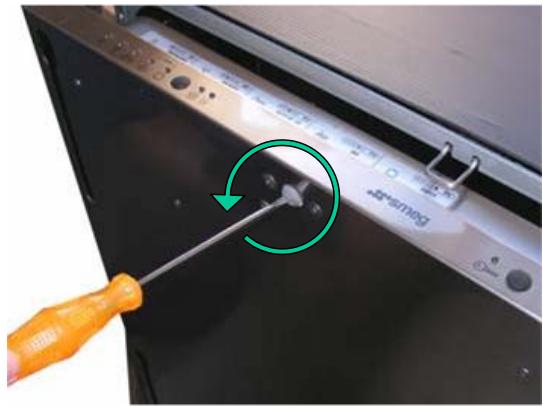

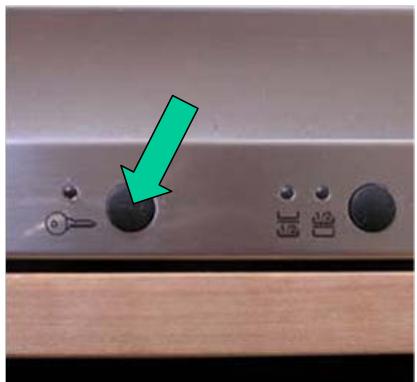

SOLO PER MODELLI CON APERTURA AUTOMATICA smeg ST147AT I modelli con apertura automatica sono dotati di una cordicella (raggiungibile dalla parte anteriore anche in presenza di massello) che permette l’apertura della porta in assenza di alimentazione elettrica tirandola semplicemente verso il basso. Prima di montare l’anta è preferibile estrarre parzialmente (ruotandolo in senso antiorario) il pulsante di apertura elettrica. La regolazione fine del pulsante deve essere effettuata ad anta montata utilizzando un cacciavite a taglio, agendo sulla zigrinatura del pulsante. Per aprire la porta premere in alto centralmente l’anta fino al Beep, quindi rilasciarla. Downloaded from www.Manualslib.com manuals search engine La Lvs è dotata di una “sicurezza bambini”, se attivata, per aprire la porta tenere premuta l’anta fino al 3° Beep, quindi rilasciarla. Rilasciando l’anta prima o dopo il 3° Beep, l’anta non si aprirà, quindi ripetere l’operazione.

sulla parte interna del pannello, centrare la dima sul pannello, vedi figura 1 Fig. 2 Fig. 3 Fig. 1

2) Fare collimare il bordo superiore della dima con il bordo

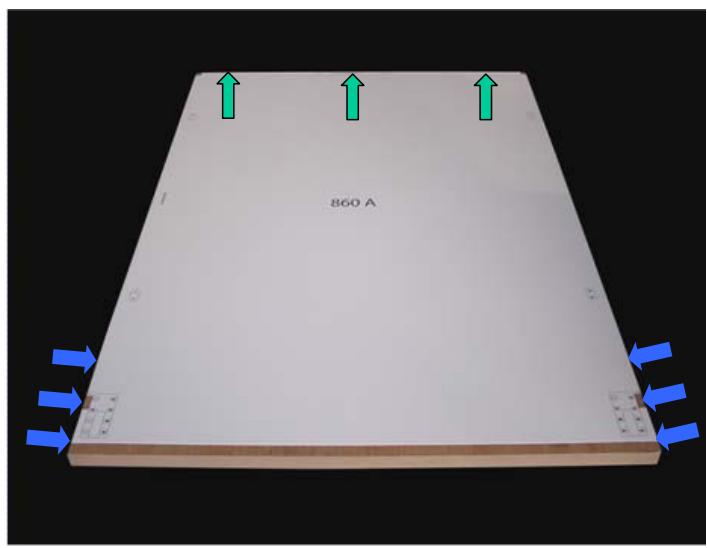

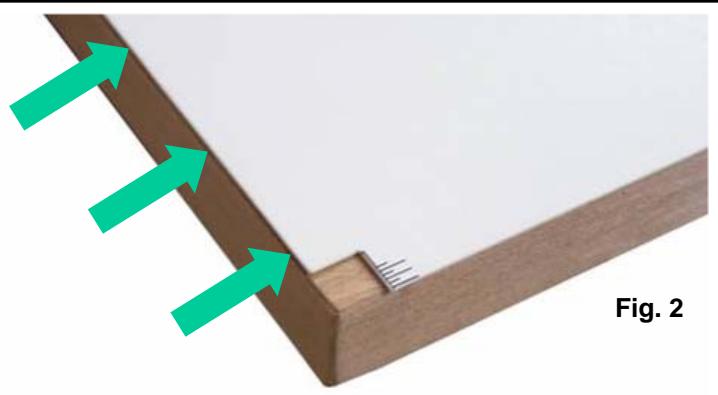

superiore del pannello (installazione standard con il filo superiore anta allineato a filo superiore del frontalino lavastoviglie), come in figura 2,3 3/9 Downloaded from www.Manualslib.com manuals search engine

3) Dopo aver verificato il

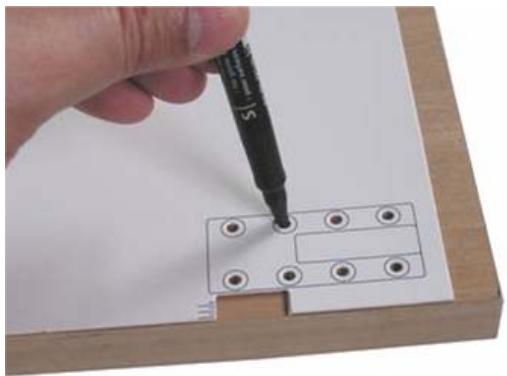

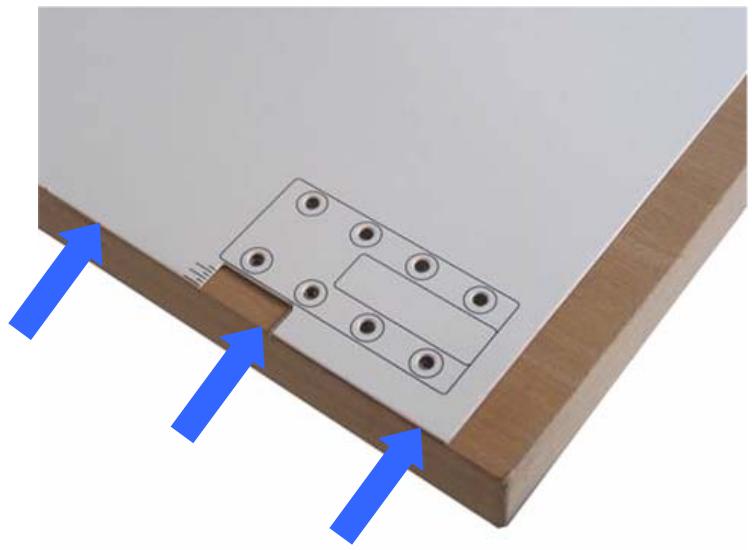

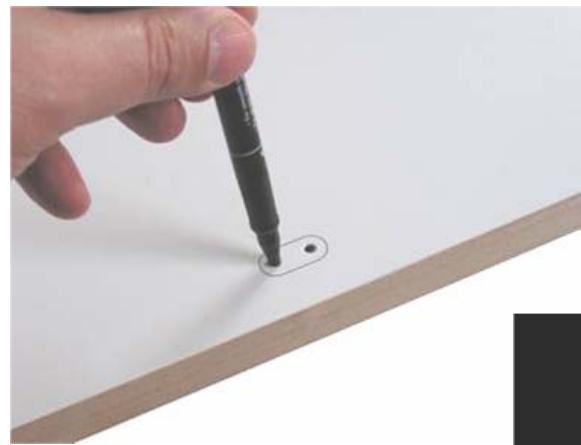

corretto posizionamento della dima in cartoncino, segnare tutti i punti in cui eseguire le forature sul pannello vedi figure 4,5,6. Fig. 5 Fig. 6 pre-foratura max. Ø 2,5 mm. Fig. 4

4) Eseguire le pre-forature sul

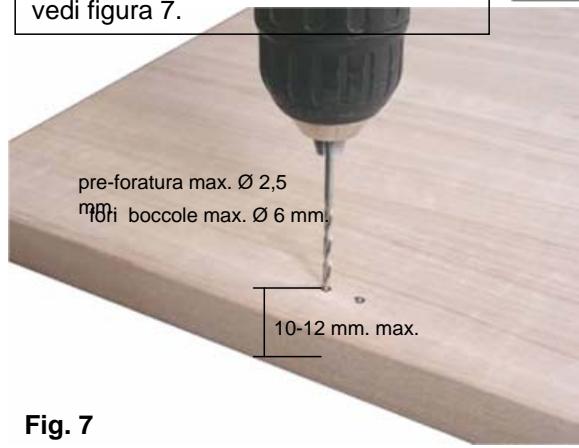

pannello utilizzando la punta Ø 2,5 mm. quindi praticare i fori per le boccole con una punta Ø 6 mm fino ad una profondità di 10-12 mm. MAX vedi figura 7.

5) Eseguire le pre-forature nella parte

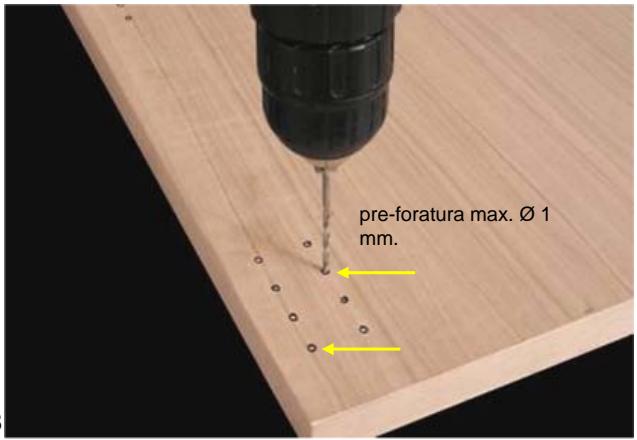

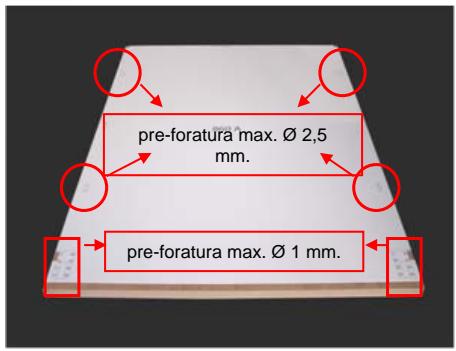

inferiore del pannello utilizzando la punta Ø 1 mm. fino ad una profondità di 10-12 mm. MAX, è consigliabile pre-forare almeno 2 punti vedi figura 8. pre-foratura max. Ø 1 mm. pre-foratura max. Ø 2,5 mm. fori boccole max. Ø 6 mm. pre-foratura max. Ø 1 mm. 10-12 mm. max. Fig. 7 Downloaded from www.Manualslib.com manuals search engine 4/9 Fig. 8

6) Applicare le bussole (A) sul

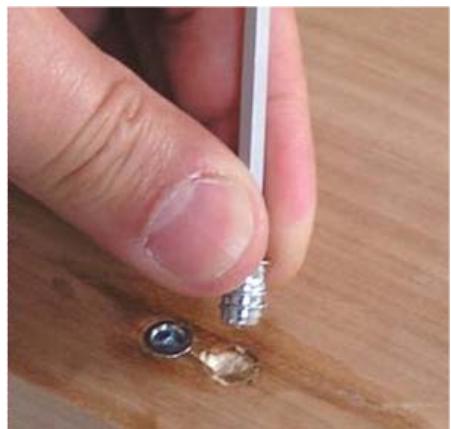

pannello, avvitandole fino a portarle a filo con la superficie del pannello stesso, vedi figure 9,10. Fig. 10

7) Applicare nella parte

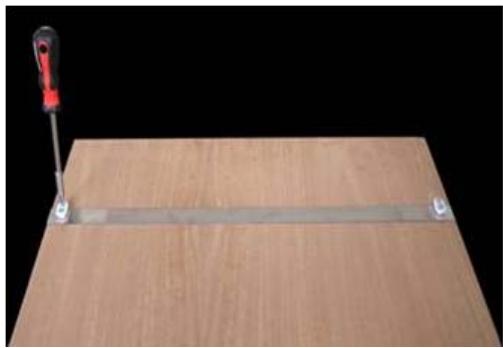

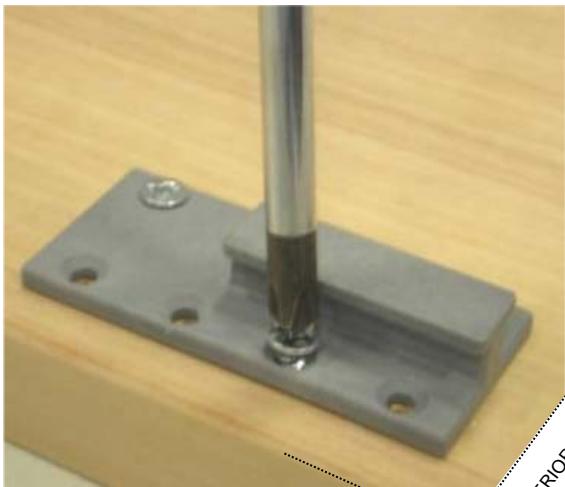

inferiore del massello gli inserti in plastica (I) e fissarli utilizzando le 8 viti a testa svasata (H), vedi figura 11.

8) Applicare gli inserti in

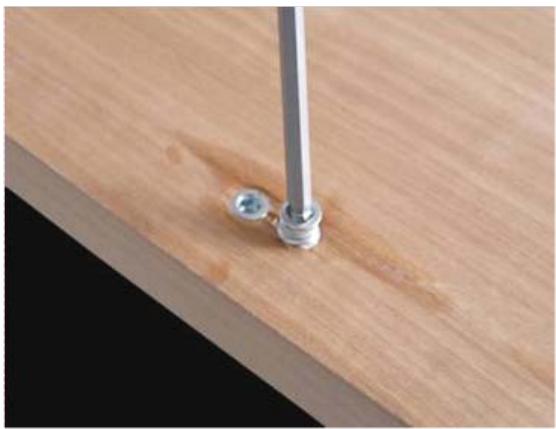

plastica (B) utilizzando le viti (E) e le rondelle dentellate (D), non stringere completamente le viti dovrà infatti essere eseguita una regolazione prima del serraggio definitivo vedi figure 12. Fig. 12 Fig. 13

9) Posizionare la dima

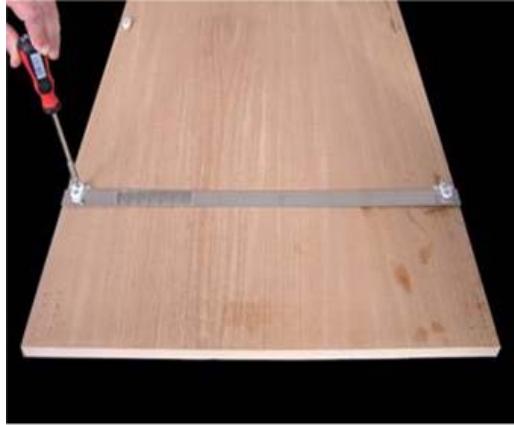

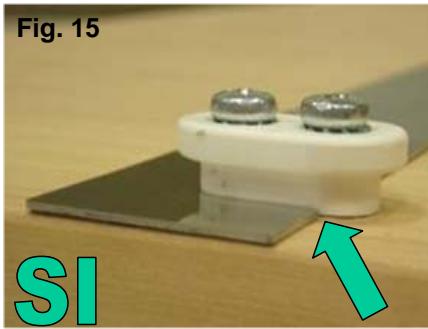

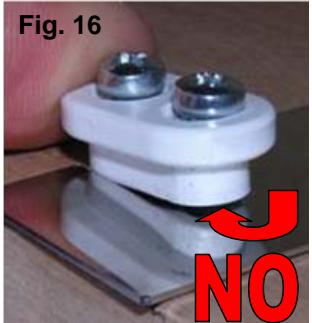

metallica a cavallo degli inserti in plastica superiori (v.fig. 13). Centrarla sul pannello e inserire la base degli inserti in plastica nelle feritoie della dima stessa fino ad appoggiarli (v.fig. 15,16), quindi stringere le viti, ripetere l’operazione per i 2 inserti inferiori vedi figura

Fig. 15 Fig. 16 Fig. 14 ATTENZIONE : sotto ai 2 inserti inferiori inserire i distanziali in plastica (C) vedi figure 14,17. INSERTI INFERIORI Fig. 17 6/9 Downloaded from www.Manualslib.com manuals search engine Fig. 18 Fig. 19 Fig. 20

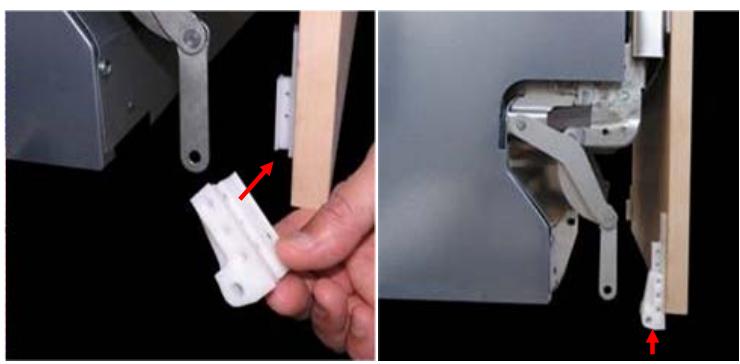

10) Agganciare il pannello alla porta della lavastoviglie

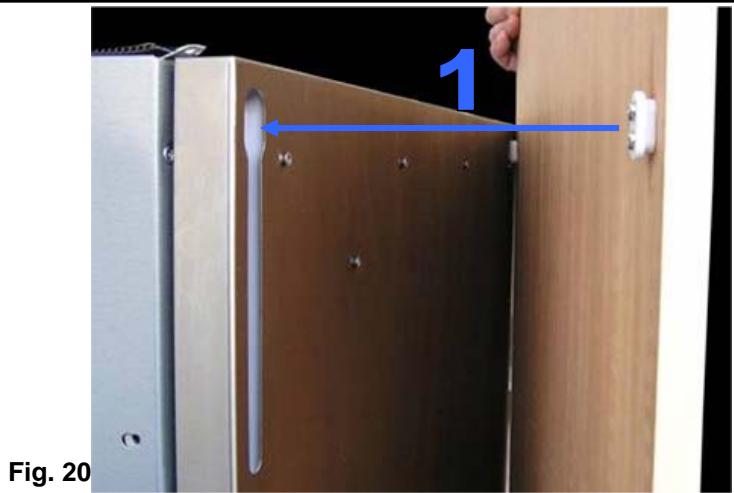

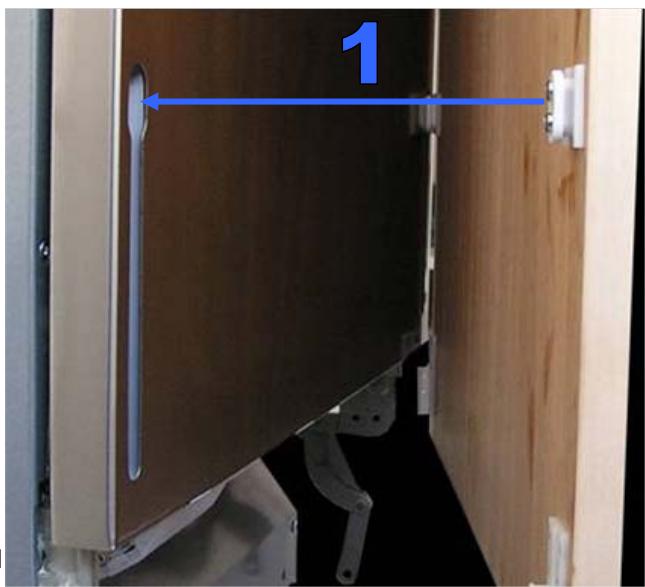

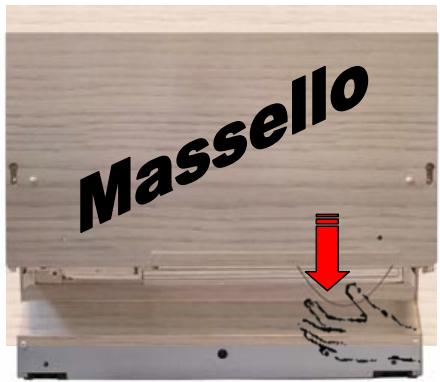

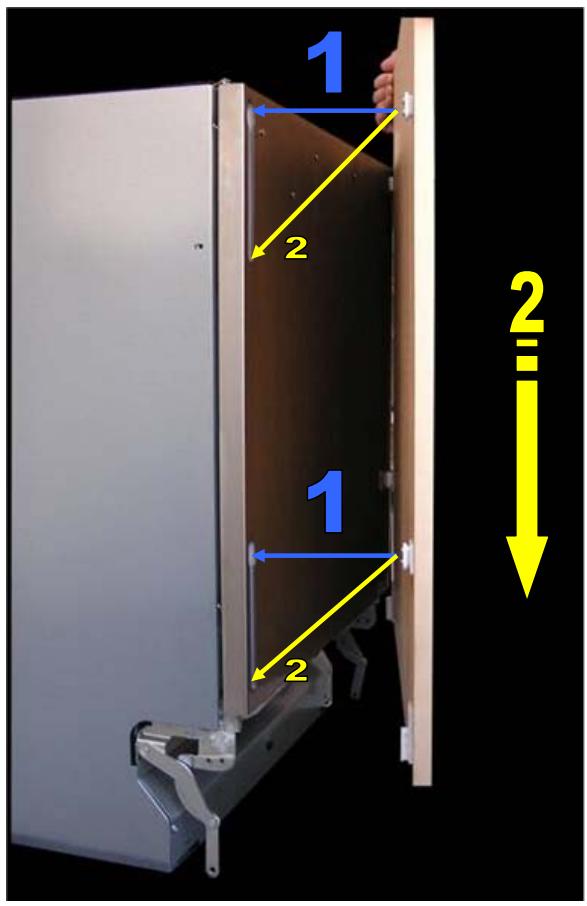

infilandovi gli inserti in plastica nelle asole presenti sulla parte frontale della porta stessa, vedi figure 19,20,21 ATTENZIONE : al termine dell’operazione verificare manualmente la scorrevolezza in verticale del massello. Downloaded from www.Manualslib.com manuals search engine 7/9 Fig. 21

11) Infilare i supporti in plastica (G) in dotazione sugli

inserti (I) già applicati sull’ anta

13) Fissare le viti in ottone

utilizzando il dado (M)

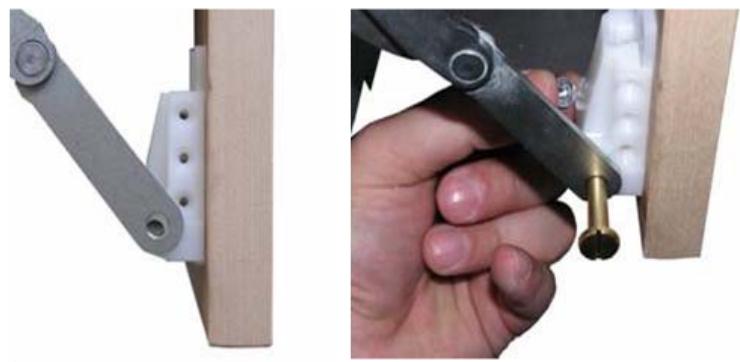

12) Collegare i braccetti delle cerniere con i supporti in plastica

tramite le viti in ottone (L)

14) Tenendo premuto il supporto

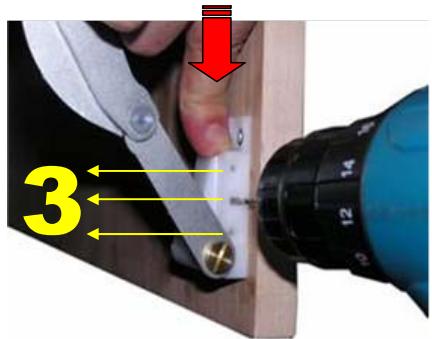

verso il basso eseguire i 3 pre-fori con una punta Ø 2,5 mm come mostrato in figura 8/9 Downloaded from www.Manualslib.com manuals search engine

15) Completare il fissaggio

dell’anta avvitando le viti (F)sull’inserto in plastica avendo cura di inserirle nei pre-fori appena eseguiti

SOLO PER MODELLI CON APERTURA AUTOMATICA

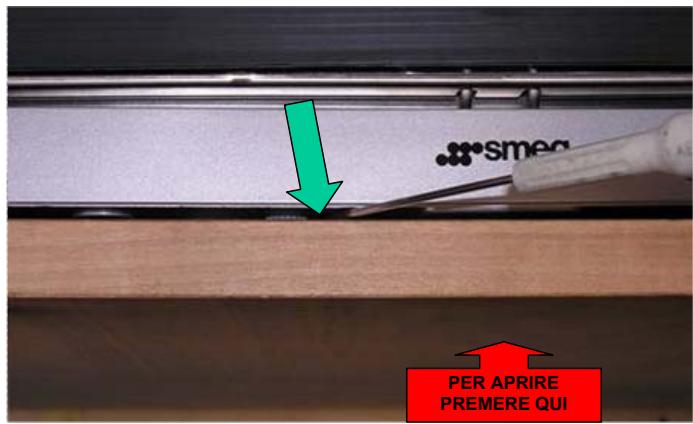

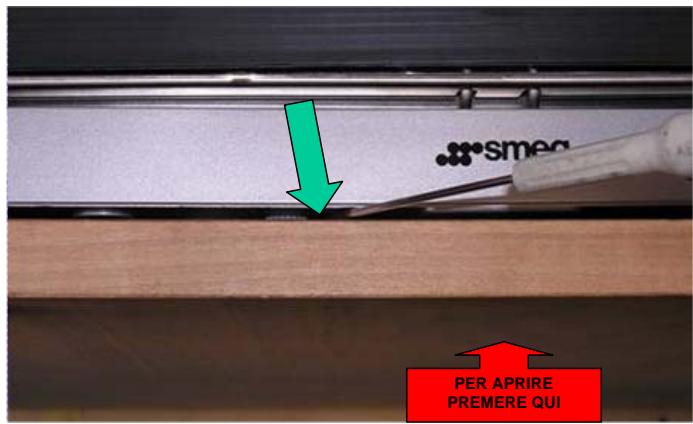

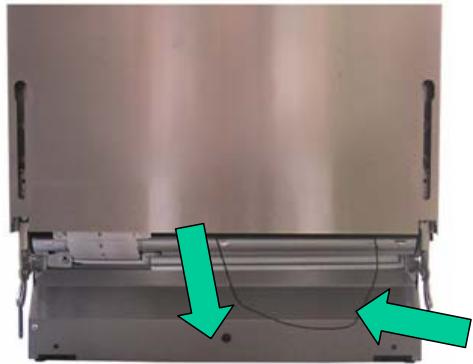

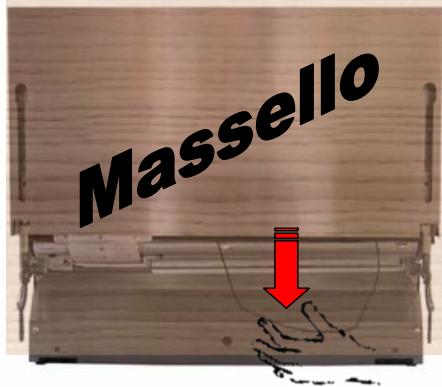

I modelli con apertura automatica sono dotati di una cordicella (raggiungibile dalla parte anteriore anche in presenza di massello) che permette l’apertura della porta in assenza di alimentazione elettrica tirandola semplicemente verso il basso. Prima di montare l’anta è preferibile estrarre parzialmente (ruotandolo in senso antiorario) il pulsante di apertura elettrica. PER APRIRE PREMERE QUI La regolazione fine del pulsante deve essere effettuata ad anta montata utilizzando un cacciavite a taglio, agendo sulla zigrinatura del pulsante. Per aprire la porta premere in alto centralmente l’anta fino al Beep, quindi rilasciarla. Downloaded from www.Manualslib.com manuals search engine La Lvs è dotata di una “sicurezza bambini”, se attivata, per aprire la porta tenere premuta l’anta fino al 3° Beep, quindi rilasciarla. Rilasciando l’anta prima o dopo il 3° Beep, l’anta non si aprirà, quindi ripetere l’operazione.
