MANUALE UTENTE ST2FAB SMEG

IT-Sicurezza contro gli allagamenti

Questo sistema di sicurezza protegge il vostro appartamento

da danni deliracqua. In caso di guasto al tubo di entrata o normabilità del sistema delle macchina, liantato dell'acqua

permeabilità del sistema della macchina, l'errata dell'acque viene interrotta.

La scatola dell

La scotola della scotrezza andi-assigamento montata sul cabo, contiene parti elettriche. E' partanto prohibito opiogera la

scatola stessa nell'acque. Nel caso in cui per una ragione

qualiaisei la scatola subiaca danni, togliere immediatamente

la presa di collegamento dalla rete elettrica.

alla pistoke pistorasiatal.

SOLO PER MODELLI CON APERTURA AUTOMATICA smeg ST147AT

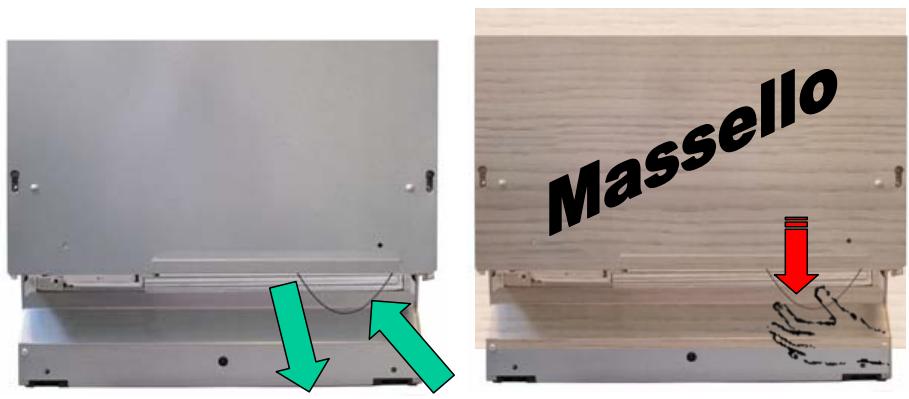

I modelli con apertura automatica sono dotati di una cordicella (raggiungibile dalla parte anteriore anche in presenza di massello) che permette l'apertura della porta in assenza di alimentazione elettrica tirandola semplicemente verso il basso.

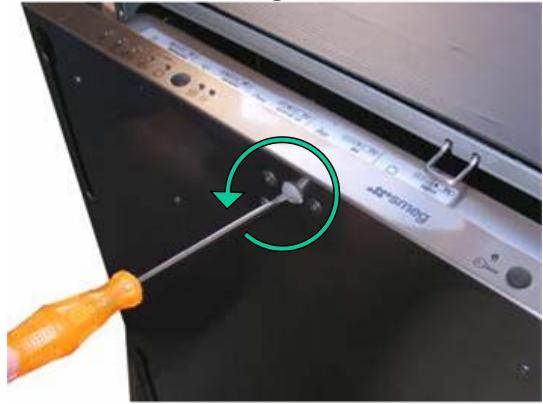

Prima di montare l'anta è preferibile estrarre parzialmente (ruotandolo in senso antiorario) il pulsante di apertura elettrica.

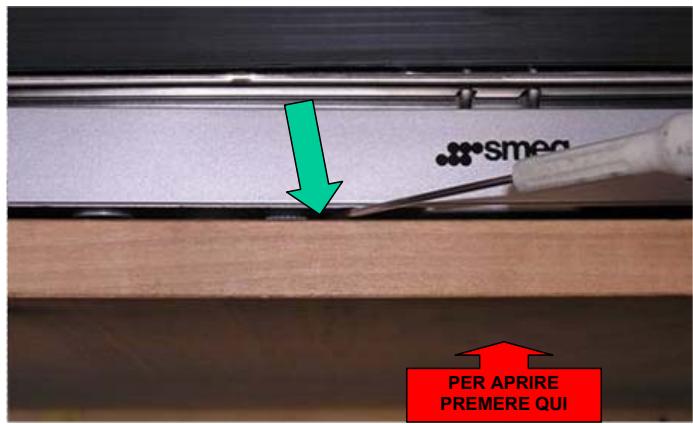

4 2 smec PER APRIRE PREMERE QUI

La regolazione fine del pulsante deve essere effettuata ad anta montata utilizzando un cacciavite a taglio, agendo sulla zigrinatura del pulsante. Per aprire la porta premere in alto centralmente l'anta fino al Beep, quindi rilasciarla.
La Lvs è dotata di una “sicurezza bambini”, se attivata, per aprire la porta tenere premuta l'anta fino al 3° Beep, quindi rilasciarla. Rilasciando l'anta prima o dopo il 3° Beep, l'anta non si aprirà, quindi ripetere l'operazione.

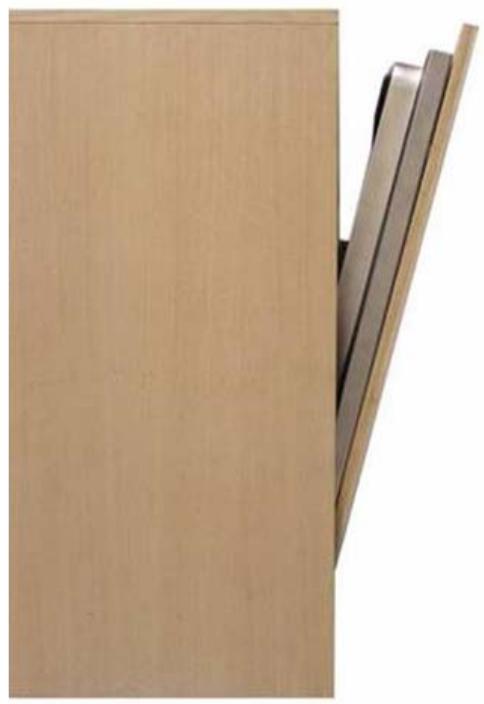

ISTRUZIONI MONTAGGIO ANTA LUNGA

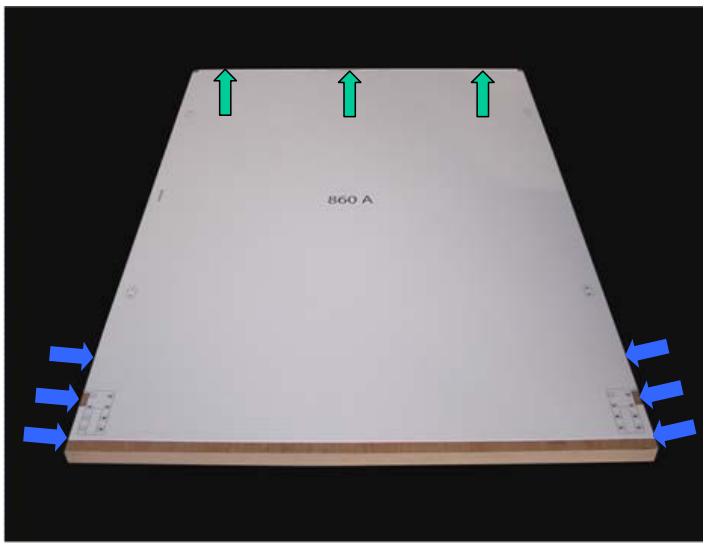

1) Appoggiare la dima in cartoncino sulla parte interna del pannello, centrare la dima sul pannello, vedi figura 1

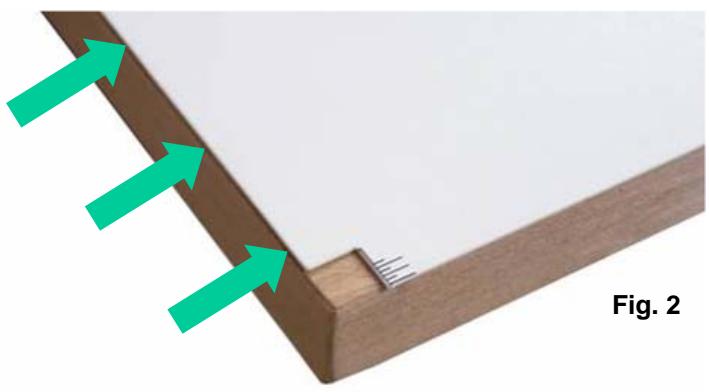

2) Fare collimare il bordo superiore della dima con il bordo superiore del pannello (installazione standard con il filo superiore anta allineato a filo superiore del frontalino lavastoviglie), come in figura 2,3

4) Eseguire le pre-forature sul pannello utilizzando la punta ∅ 2,5 mm. quindi praticare i fori per le boccole con una punta ∅ 6 mm fino ad una profondità di 10-12 mm. MAX vedi figura 7.

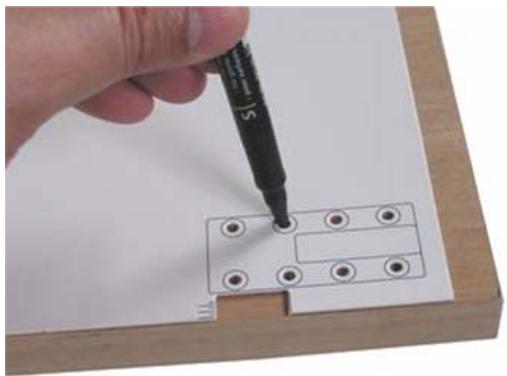

3) Dopo aver verificato il corretto posizionamento della dima in cartoncino, segnare tutti i punti in cui eseguire le forature sul pannello vedi figure 4,5,6.

Fig. 5

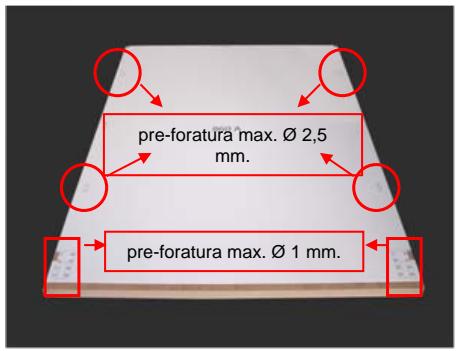

pre-foratura max. Ø 2,5 mm. pre-foratura max. Ø 1 mm.

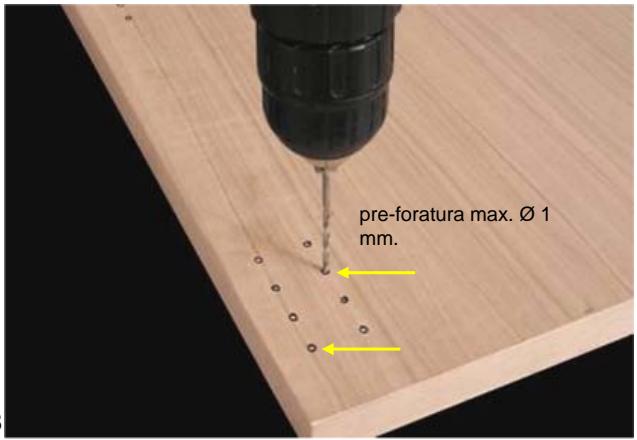

5) Eseguire le pre-forature nella parte inferiore del pannello utilizzando la punta ∅ 1 mm. fino ad una profondità di 10-12 mm. MAX, è consigliabile pre-forare almeno 2 punti vedi figura 8.

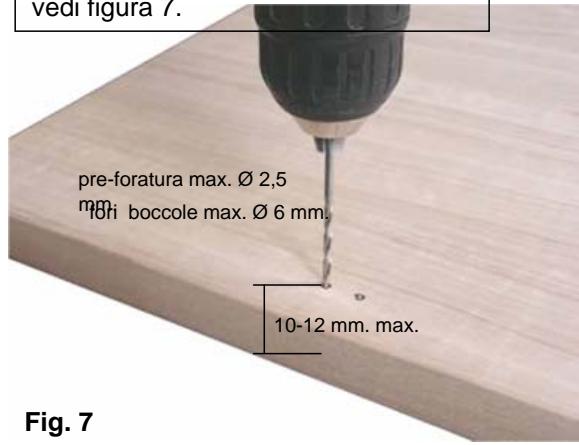

vedi figura 7. pre-foratura max. Ø 2,5 mm fori boccole max. Ø 6 mm. 10-12 mm. max. Fig. 7

4/9

Fig. 8

pre-foratura max. Ø 1 mm.

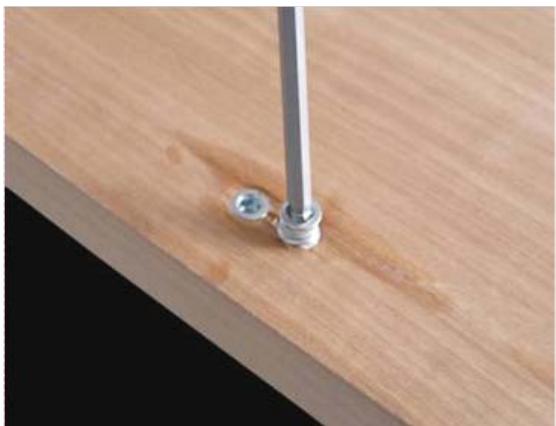

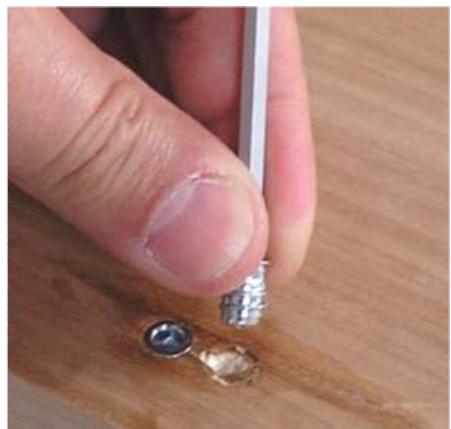

6) Applicare le bussole (A) sul pannello, avvitandole fino a portarle a filo con la superficie del pannello stesso, vedi figure 9,10.

7) Applicare nella parte inferiore del massello gli inserti in plastica (I) e fissarli utilizzando le 8 viti a testa svasata (H), vedi figura 11.

8) Applicare gli inserti in plastica (B) utilizzando le viti (E) e le rondelle dentellate (D), non stringere completamente le viti dovrà infatti essere eseguita una regolazione prima del serraggio definitivo vedi figure 12.

Fig. 12

9) Posizionare la dima metallica a cavallo degli inserti in plastica superiori (v.fig. 13). Centrarla sul pannello e inserire la base degli inserti in plastica nelle feritoie della dima stessa fino ad appoggiarli (v.fig. 15,16), quindi stringere le viti, ripetere l'operazione per i 2 inserti inferiori vedi figura 18.

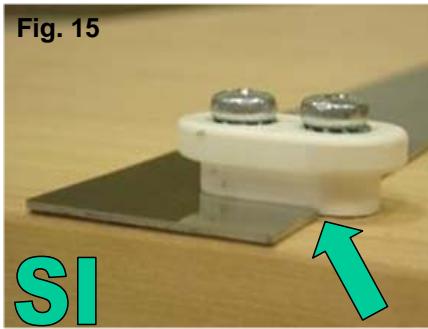

Fig. 15 SI

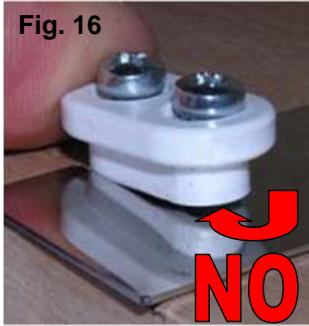

Fig. 16 J NO

Fig. 14
ATTENZIONE : sotto ai 2 inserti inferiori inserire i distanziali in plastica (C) vedi figure 14,17.

Fig. 17

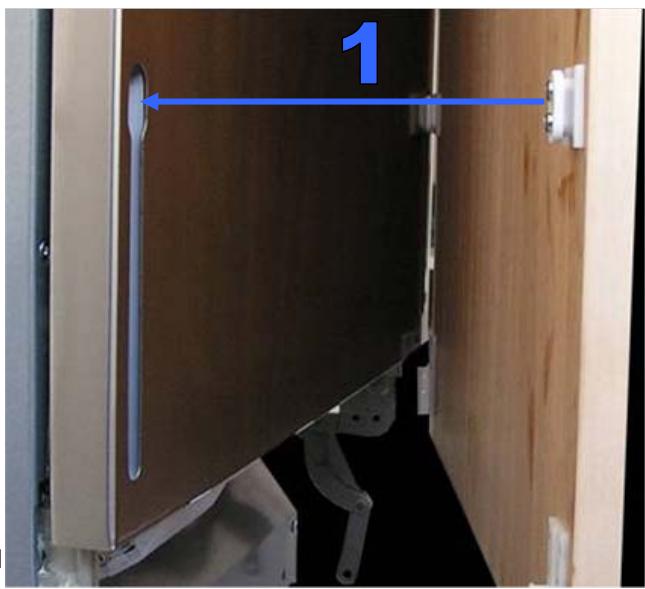

10) Agganciare il pannello alla porta della lavastoviglie infilandovi gli inserti in plastica nelle asole presenti sulla parte frontale della porta stessa, vedi figure 19,20,21
ATTENZIONE : al termine dell'operazione verificare manualmente la scorrevolezza in verticale del massello.

7/9 Fig. 21

1

1

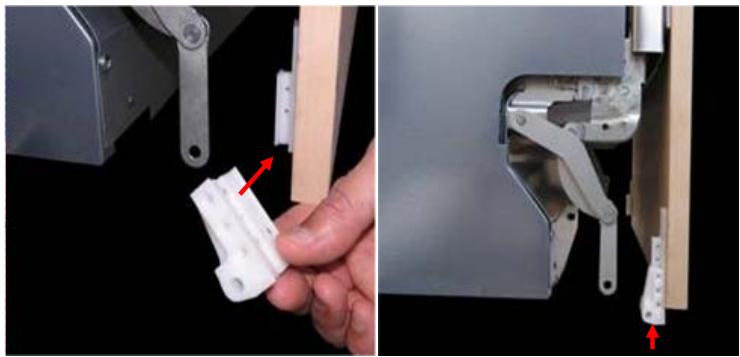

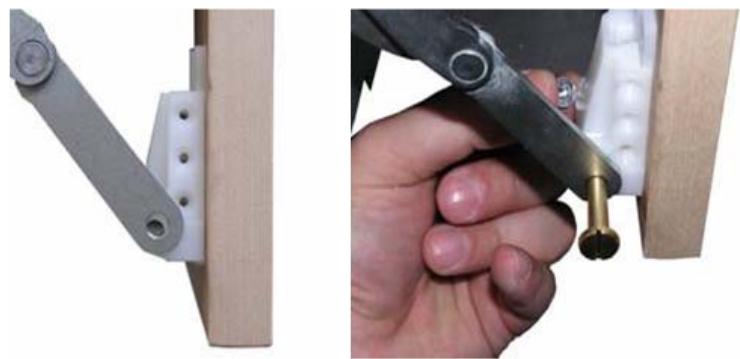

11) Infilare i supporti in plastica (G) in dotazione sugli inserti (I) già applicati sull' anta

12) Collegare i braccetti delle cerniere con i supporti in plastica tramite le viti in ottone (L)
PREMERE A PORTA CHIUSA

13) Fissare le viti in ottone utilizzando il dado (M)

3

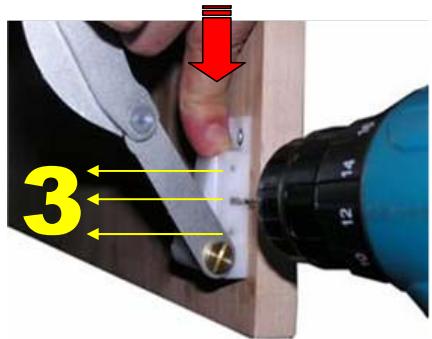

14) Tenendo premuto il supporto verso il basso eseguire i 3 pre-fori con una punta ∅ 2,5 mm come mostrato in figura

15) Completare il fissaggio dell'anta avvitando le viti (F)sull'inserto in plastica avendo cura di inserirle nei pre-fori appena eseguiti

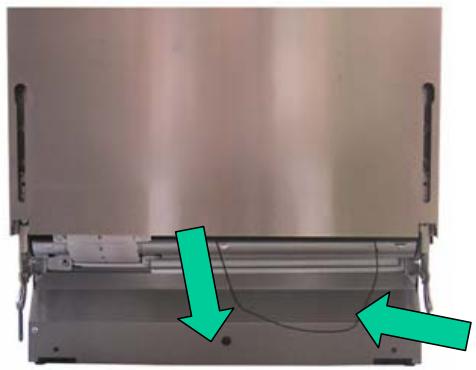

SOLO PER MODELLI CON APERTURA AUTOMATICA

I modelli con apertura automatica sono dotati di una cordicella (raggiungibile dalla parte anteriore anche in presenza di massello) che permette l'apertura della porta in assenza di alimentazione elettrica tirandola semplicemente verso il basso.

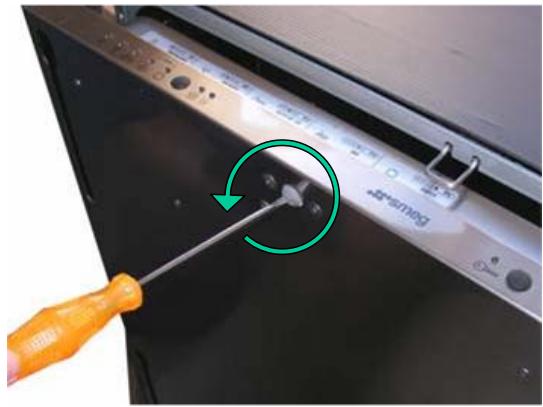

Prima di montare l'anta è preferibile estrarre parzialmente (ruotandolo in senso antiorario) il pulsante di apertura elettrica.

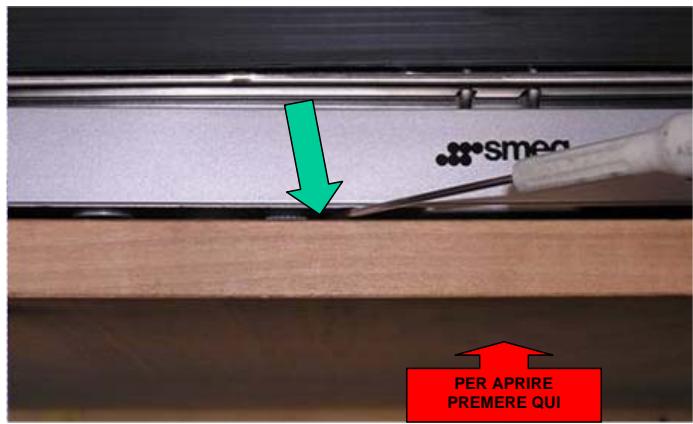

smec PER APRIRE PREMERE QUI

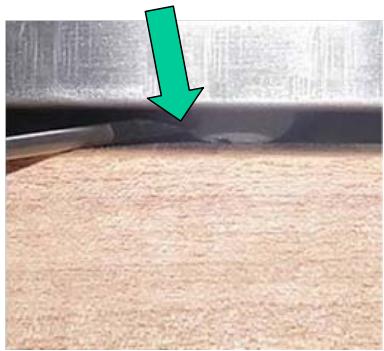

La regolazione fine del pulsante deve essere effettuata ad anta montata utilizzando un cacciavite a taglio, agendo sulla zigrinatura del pulsante. Per aprire la porta premere in alto centralmente l'anta fino al Beep, quindi rilasciarla.
La Lvs è dotata di una “sicurezza bambini”, se attivata, per aprire la porta tenere premuta l'anta fino al 3° Beep, quindi rilasciarla. Rilasciando l'anta prima o dopo il 3° Beep, l'anta non si aprirà, quindi ripetere l'operazione.
