MANUALE UTENTE GFEV21IXN GLEM

Libretto istruzioni per Installazione - Uso - Manutenzione

STATIC OVEN

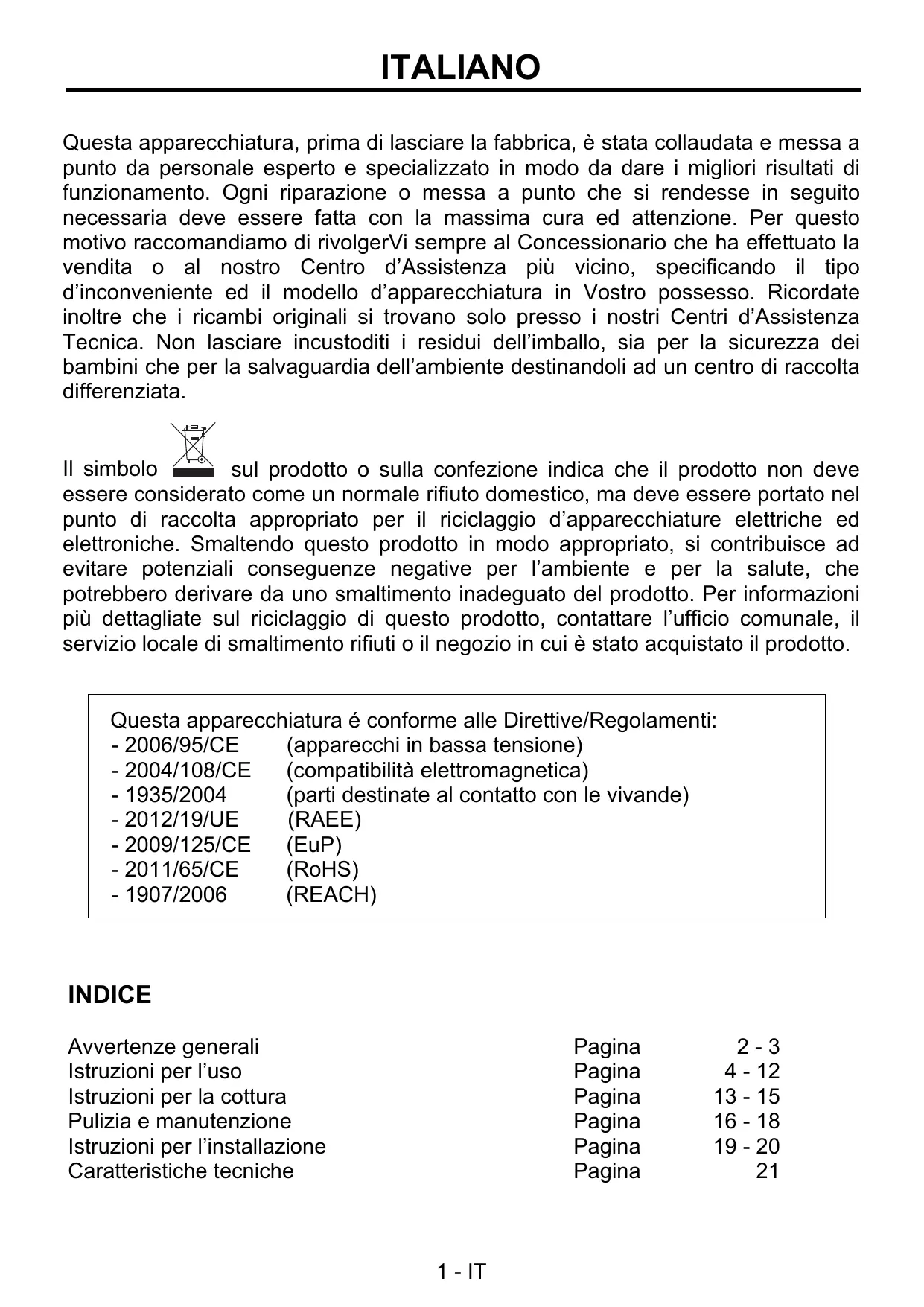

Questa apparecchiatura, prima di lasciare la fabbrica, è stata collaudata e messa a punto da personale esperto e specializzato in modo da dare i migliori risultati di funzionamento. Ogni riparazione o messa a punto che si rendesse in seguito necessaria deve essere fatta con la massima cura edattenzione. Per questo motivo raccomandiamo di rivolgerVi sempre al Concessionario che ha effettuato la vendita o al nostro Centro d'Assistenza più vicino, specificando il tipo d'inveniente ed il modello d'apparecchiatura in Vostro possesso. Ricordate inoltre che i ricambi originali si trovano solo presso i nostri Centri d'Assistenza Tecnica. Non lasciare incustoditi i residui dell'imballo, sia per la sicurezza dei bambini che per la salvaguardia dell'ambiente destinandoli ad un centro di raccolta differenziate.

Il significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio d'apparecchiature elettriche ed elettroniche. Smaltendo questo prodotto in modo appropriato, si contribuisce ad evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Questa apparecchiatura é conforme alle Direttive/Regolamenti:

• 2006/95/CE (apparecchi in bassa tensione)
• 2004/108/CE (compatibilità elettromagnetica)
• 1935/2004 (parti destinate al contatto con le vivande)
• 2012/19/UE (RAEE)
• 2009/125/CE (EuP)
• 2011/65/CE (RoHS)
• 1907/2006 (REACH)

INDICE

Avvertenze generali	Pagina	2 - 3
Istruzioni per l'uso	Pagina	4 - 12
Istruzioni per la cottura	Pagina	13 - 15
Pulizia e manutenzione	Pagina	16 - 18
Istruzioni per l'installazione	Pagina	19 - 20
Caratteristiche tecniche	Pagina	21

AVVERTENZE GENERALI

Gentile Cliente,

La ringraziamo per la preferenza accordata al nostro prodotto. L'uso di esta apparecchiatura è facile; prima di installarla ed utilizzarla è perché necessario leggere attendamente quello libretto. Inesso potrà trovare le corrette indicazioni per l'ottimale installmente, utilizzazione e manutenzione del prodotto.

ATTENZIONE: Questo appearecchio e le sue parti accessibili divertano molto caldi durante l'uso. I bambini piccoli dovrebbero essere tenuti lontani. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti all'interno delorno. Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati.

ATTENZIONE: Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendonoconto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambinienza sorvegianza.

Per la pulizia delle parti in vetro non utilizzato né prodotti abrasivi né spatole di metallo taglienti in quanto potrebbero graffiare la superficie provocandone la frantumazione.

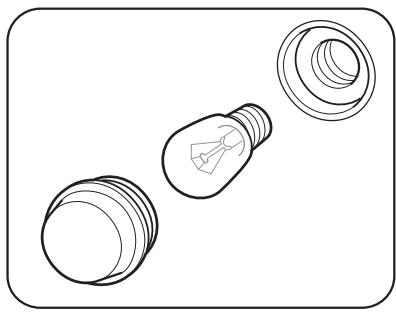

ATTENZIONE: Assicurarsi che l'apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche.

L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure un sistema di commando a distance separato.

Per la pulizia non utilizzato getti di vapore.

AVVERTENZE GENERALI

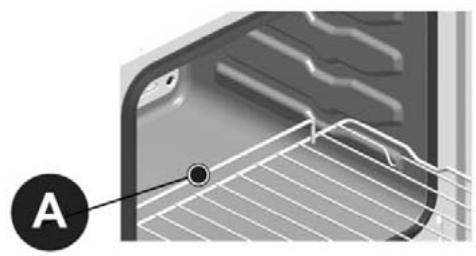

Attenzione: per un corretto funzionamento delsystema anti ribaltamento inseire prima la parte "A" tenendola rivolta verso l'alto come indicato in figura.

E' molto importante che questo libretto istruzioni sa conservato assieme all'apparecchiatura in caso di trasferimento ad altre persona.

Questo apparecchio è statoconcepto per l'utilizzo non professionale da parte di privati all'interno di abitazioni ed è destinato alla cottura e al riscaldamento dei cibi, non utilizzato per altri scopi.

L'installazione del prodotto deve essere eseguita da installatori competenti e qualificati a conoscenza delle norme di installatione in vigore.

Prima della manutenzione o pulizia disinserire elettricamente l'apparecchio e attendere il raffreddamento.

IMPORTANT: durante le cotture ilorno produce aria calda o vapore, prestare attenzione all'apertura della porta.

Il cavo di alimentazione dell'apparecchio non deve essere sostituito dall'utente. Per la sostituzione rivolgersi esclusivamente a personale qualificato.

Non federare mai ilorno con fogli d'alluminio sia per non chiudere le asolature previste sia per non alterare il regolare scambio termico con seguente danneggiamento dello smalto.

Prima di iniziare ad utilizzato il forno per cuocere è necessario rimuovere eventuali pellicole protettive della porta forno e riscaldare il forno a vuoto alla massima temperature per circa 45 minuti (eliminazione di odori e fumo causati da residui di lavorazione). Pulire quindi accuratamente l'internalo del forno con acqua saponata e risciacarlo bene perché esagerare con il quantitativo d'acqua che potrebbe altrimenti penetrare e danneggiare componenti interni.

Per eventuali interventi di riparazione rivolgersi sempre ad un Centro di Assistenza Tecnica autorizzato ed esigere ricambi originali. Le riparazioni effettuate da personale non competente possono arrecare danni.

ISTRUZIONI PER L'USO

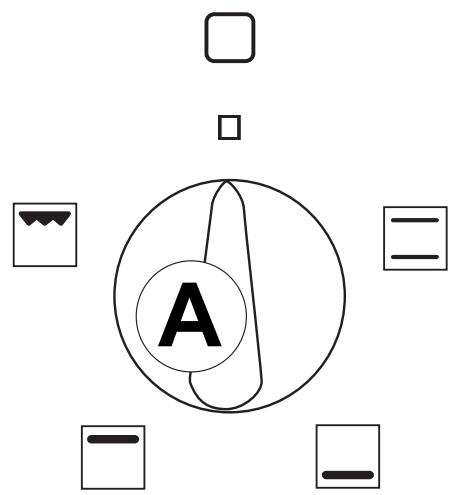

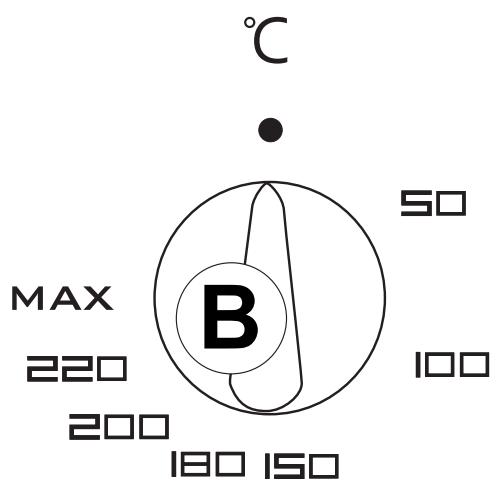

Le manopole del commutatore A e del termostato B consentono di selezionare le diverse funzioni del forno e di scegliere le diverse temperature di cottura più idonee ai cibi da cuocere. In alcuni modelli le manopole sono a scomparsa; prima di effettuare le selezioni è necessario preme per farle uscire, una seconda pressione le fa rientrare.

Durante il funzionamento delorno, la lampada rimane sempre accesa.

Cotture tradizzionali

Sono inserti gli elementi riscaldanti superiore ed inferiore. La temperatura è regolabile su tutte la Scala del termostato.

E' inserito l'elemento riscaldante inferiore. La temperatura è regolabile su tutte la Scala del termostato.

E' inserito l'elemento riscaldante superiore. La temperatura è regolabile su tutte la Scala del termostato.

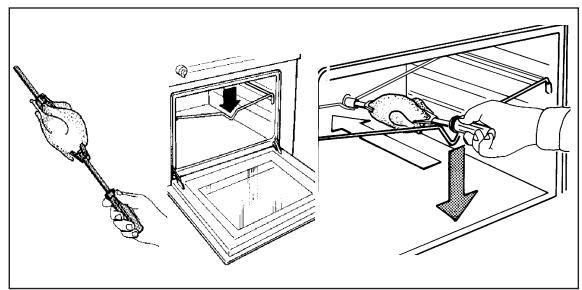

Cotture al grill

Sono inserti l'elemento riscaldante grill ed il motorino girarporto (se presente). Regolare la temperatura a 200^ del termostato. In quello tipo d'utilizzo nei momenti in cui il termostato dovesse disinserire la resistenza (per il raggiungimento della temperatura impostata)anche il motorino girarporto smetterà di ruotare, riprendendo con l'insertimento della resistenza.

Tutte le cotture devono essere effettuate con la porta delorno chiusa.

ISTRUZIONI PER L'USO

A SECONDA DEL MODELLO IL FORNO POTREBBE ESSERE DOTATO DI UNO DEI SEGUMENTI COMPONENTI:

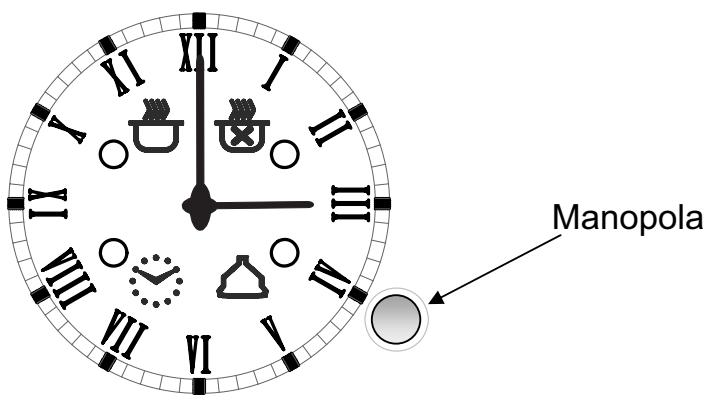

Orologio programmabile

Impostazione dell'ora corrente

Premere la manopola fino a far lampeggiare la spia ed entro 10 secondi regolare l'ora ruotando la manopola. Premere nuovamente per confirmare.

Note generali

• se non disattivato (come da successive istruzioni) il segnalatore acustico s'interrompe dopo 1 minuto
• per cancellare un'eventuale programmazione impostata tenere premuta la manopola per circa 3 secondi, le spie si spengono
• il tempo minimo di programmazione è 2 minuti
• in caso d'interruzione di tensione tutte le impostazioni programmate restano memorizzate, al ritorno della stessa la spia _ lampeggia. Premere la manopola e, al termine dell'eventuale programmazione impostata, ripristinare l'ora corrente.

Contaminuti acustico (max 180 minuti)

Per l'utilizzo come rapplice segnalatore acustico, premere la manopola fino a far lampeggiare la spia e impostare il tempo desiderato ruotando la manopola entro 10 secondi; ricomparirà l'ora corrente e rimarrà attiva la spia. Per verificare l'impostazione memorizzata premere la manopola fino a far lampeggiare la spia

Per disattivare il segnalatore acustico premere la manopola per circa 3 secondi (spegne la spia ).

Impostazione di fine cottura (max 15 ore)

Per iniziare subito la cottura ed impostarne automaticamente la durata, agire nel seguente modo:

• selezionare la funzione e la temperatura desiderata tramite il selettore di funzioni ed il termostato

ISTRUZIONI PER L'USO

• premere la manopola fino a far lampeggiare la spia, entro 10 secondi ruotarla fino a selezionare l'ora di fine cottura desiderata.
• Confermare premendo la manopola. Ricomparirà l'ora corrente e rimarrà attiva la spia.

L'ora di fine cottura può essere controllata premendo la manopola fino a far lampeggiare la spia.

A cottura terminata interviene il segnalatore acustico e il forno si spegne automaticamente; per disattivare il segnalatore premere la manopola, la spia si spegne e il forno torna in modalità manuale.

Impostazione d'inizio e fine cottura

Per programmare sia l'inizio sua l'ora di fine cottura agire nel seguente modo:

• selezionare la funzione e la temperatura desiderata tramite il selettore di funzioni ed il termostato
• premere la manopola fino a far lampeggiare la spia U ed entro 10 secondi ruotarla per selezionare l'ora d'inizio cottura desiderata (massimo 12 ore或者其他 l'ora attuale)
• premere nuovamente la manopola fino a far lampeggiare la spia ed entro 10 secondi ruotarla per selezionare l'ora di fine cottura desiderata; confirmare premendo la manopola.

Ricomparirà l'ora corrente e rimarranno attive le spie e.

Per verificare le impostazioni memorizzate premere una volta la manopola.

Con l'inizio della cottura la spia si spegne; una volta terminata interviene il segnalatore acustico ed il forno si spegne automaticamente. Per disattivare il segnalatore premere la manopola, la spia si spegne e il forno torna in modalità manuale.

La programmazione massima,cisione la somma delle ore di ritardo più il tempo di cottura,èdi 15 ore (es.con 12 ore di ritardo,massimo 3 ore di cottura).

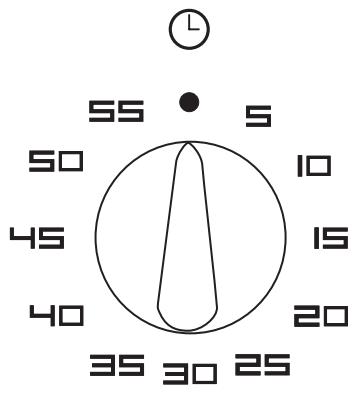

Contaminuti

Perutilizzare il contaminuti occorre caricare la suoneria ruotando la manopola di un giro completo in senso orario;quindi, tornando indietro, fino al tempo desiderato (max.60 minuti).Trascorso il tempo prestabilito entra in funzione l'avvisatore acustico che non interrompe pero il funzionamento delorno.

ISTRUZIONI PER L'USO

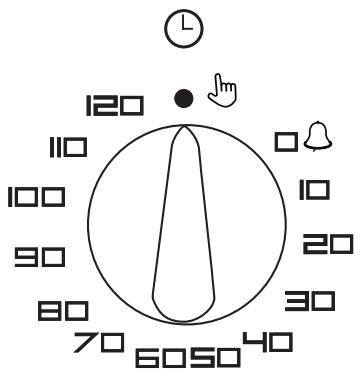

Temporizzatore di fine cottura

Il temporizzatore di fine cottura, regolabile da 0 a 120 minuti, predispone la programmazione di fine cottura e lo spegnimento del forno. Perutilizzarlo occorre ruotare inizialmente in senso orario la manopola di uno scatto alla posizione quindi, proseguito, caricare la suoneria ruotando ulteriamente la manopola di un giro quasi completo; infine, tornando indietro, impostare il tempo desiderato.

Trascorso il tempo programmato entra in funzione l'avvisatore acustico e contemporaneamente si ha lo spegnimento automatico del forno. Per utilizzare il forn o in funzionamento manuale, escludendo pertanto il temporizzatore, riportare la manopola alla sua posizione originaria ruotandola in senso antiorario di uno scatto fino a far coincidere il riferimento della manopola con il symbolo _ del cruscotto.

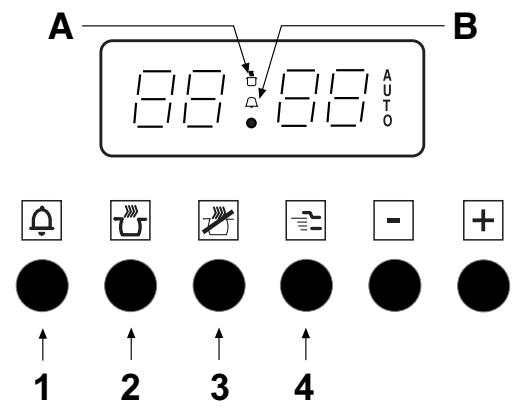

Programmatore elettronico 6 tasti

Impostazione ora corrente

A collegamento elettrico avvenuto il display pulsaindicando 0.00.Premere contemporaneamente i tasti (1) e (2) e impostare l'ora corrente agenda sui tasti (-) e (+) entro 4 secondi; il forn o rimarrà in funzionamento manuale e potrà quindi essere utilizzato alla sua programmazione.

Note generali

• tra le 22.00 e le ore 6.00 l'intensità del display si attenua automaticamente.
• se non disattivato (come da successive istruzioni) il segnalatore acustico s'interrompe dopo 2 minuti.
• qualiasi programmazione sottodescritta si attiva dopo circa 4 secondi dall'impostazione.
• il tempo massimo di programmazione è di 23 ore e 59 minutì.
• in caso d'interruzione di tensione si cancellano tutte le impostazioni programmate; al ritorno della tensione il display pulsaindicando 0.00.Per ripristinare il funzionamento dell'apparecchio impostare nuovamente l'ora corrente e l'eventuale programma.

Contaminuti acustico

Per l'utilizzo come semplice segnalatore acustico, premere il tasting (1) e programmare il tempo desiderato agenda sui tasti (-) e (+) entro 4 secondi; ricomparirà l'ora corrente e rimarrà attivato il symbolo (B). Per disattivare il

ISTRUZIONI PER L'USO

segnatore acustico premere uno qualsiasi dei tasti da (1) a (4); si disattiva il symbolo (B).

Impostazione di fine cottura

Per iniziare immediatamente la cottura ed impostarne automaticamente la durata, agire nel seguente modo:

• selezionare la funzione e la temperatura desiderata tramite il selettore di funzioni e il termostato
• premere il tasto (2) ed impostare la durata di cottura agenda sui tasti (-) e (+) entro 4 secondi.

Ricomparirà l'ora corrente e rimarranno attive le spie (A) e (AUTO). Il rimanente tempo di cottura cui è essere controllato premendo il tasto (2), oppure modificato ripetendo la medesima procedura.

Per l'eventuale cancellazione della programmazione impostata riportare a 0.00 la durata della cottura e, dopo la ricomparsa dell'ora corrente, premere il tasto (4) per ripristinare la funzione manuale. A cottura terminata interviene il segnalatore acustico ed ilorno si spegne automaticamente.

Per disattivare il segnalatore premere uno qualsiasi dei tasti da (1) a (4). Per riportare il programmatore nella funzione manuale premere il tasto (4).

Impostazione d'inizio e fine cottura

Per programmare sia l'inizio che la durata della cottura agire nel seguente modo:

• selezionare la funzione e la temperatura desiderata tramite il selettore di funzioni ed il termostato
• premere il tasto (2) ed impostare la durata di cottura desiderata agenda sui tasting (-) e (+) entro 4 secondi
• premere il tasting (3) ed impostare nel medesimo modo l'ora in cui si vuole far terminare la cottura.

Ricomparirà l'ora corrente e rimarrà attiva la spia (AUTO) e, con l'inizio della cottura,anche la spia (A).Per l'eventuale cancellazione della programmazione impostata riportare a 0.00 la durata della cottura e,喙 la ricomparsa dell'ora corrente, premere il tasto (4) per ripristinare la funzione manuale.A cottura terminata interviene il segnalatore acustico ed il forno si spegne automaticamente.

Per disattivare il segnalatore premere uno qualsiasi dei tasti da (1) a (4). Per riportare il programmatore nella funzione manuale premere il tasto (4).

Blocco di sicurezza per bambini

Il programmatore è dotato di un blocco di sicurezza che impedisce la programmazione della cottura e quindi il funzionamento del forno.

Attivazione del blocco:

• premere contemporaneamente i tasti (1) (2) per circa 8 secondi
• il display visualizza “ON”; rilasciare i tasti
• premere il tasting (+); il display visualizza “OF” ed il symbolo “…chiave…”.

A quello punto il blocco di sicurezza è attivato e dopo circa 5 secondi il display

ISTRUZIONI PER L'USO

visualizza l'ora corrente ed il symbolo "...chiave....".

Disattivazione del blocco:

• premere contemporaneamente i tasti (1) (2) per circa 8 secondi
• il display visualizza “OF”; rilasciare i tasti
• premere il tasto (+); il display visualizza "ON"

A quello punto il blocco di sicurezza è disattivato e dopo circa 5 secondi il display visualità l'ora corrente.

Fine cottura elettronico 2 tasti

Impostazione ora corrente

A collegamento elettrico avvenuto il display pulsaindicando 0.00.Premere contemporaneamente entrambi i tasti e impostare l'ora corrente agenda sui tasti (-) e (+) entro 4 secondi; il forno rimarra in funzionamento manuale e potrà quindi essere utilizzato alla sua programmazione.

Note generali

• Se non disattivato (come da successive istruzioni) il segnalatore acustico s'interrompe dopo 2 minuti.
• Qualsiasi programmazione sottodescritta si attiva dopo circa 4 secondi dall'impostazione.
  Il tempo massimo di programmazione è di 23 ore e 59 minuti.
• In caso d'interruzione di tensione si cancellano tutte le impostazioni programmate; al ritorno della tensione il display pulsaindicando 0.00.Per ripristinare il funzionamento dell'apparecchio impostare nuovamente l'ora corrente e l'eventuale programma.

Impostazione di fine cottura

Per iniziare immediamente la cottura ed impostare automaticamente la durata agire nel seguente modo:

• Selezionare la funzione e la temperatura desiderata tramite il selettore di funzioni e il termostato.
• Impostare la durata della cottura agenda sui tasti (-) e (+).
  Il display mostrera il periodo di cottura impostato e il symbolo (A).

Per l'eventuale cancellazione della programmazione impostata riportare a 0.00 la durata della cottura e, dopo la ricomparsa dell'ora corrente, premere uno qualsiasi dei tasti per ripristinare la funzione manuale, spegnimento del symbolo (A).

A cottura terminata interviene il segnalatore acustico ed il forno si spegne automaticamente, ricompare l'ora corrente ed il symbolo (A) lampeggia. Per disattivare il segnalatore e riportare il forno in manuale premere uno qualsiasi dei tasti, scompare il symbolo (A).

ISTRUZIONI PER L'USO

Blocco di sicurezza per bambini

Il programmatore è dotato di un blocco di sicurezza che impedisce la programmazione della cottura e quando il funzionamento del forno.

Attivazione del blocco:

• premere contemporaneamente i tasti (-) e (+) per circa 8 secondi
• il display visualizza "ON"; rilasciare i tasti
• premere il tasting (+); il display visualizza “OF” ed il symbolo“.chiave...”.

A Anything's up to the blocco of sicurezza.

Disattivazione del blocco:

• premere contemporaneamente i tasti (-) e (+) per circa 8 secondi
• il display visualizza “OF”; rilasciare i tasti
• premere il tasto (+); il display visualizza “ON”

A Anything's up to the blocco di sicurezza e disattivato e dopo circa 5 secondi il display visualità l'ora corrente.

Programmatore elettronico touch (a sfioramento)

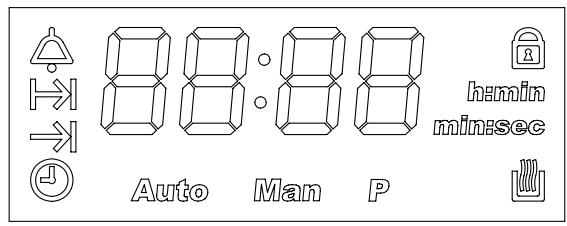

Impostazione ora corrente

A collegamento elettrico avvenuto sul display appaioni "12:00" e il symbolo ® lampeggianti. Toccando uno qualsiasi dei comandi (+, - o SELECT), compare il symbolo MAN, è possibile entro 5 secondi regolare l'ora agenda su - o +. Aggiustamenti successivi dell'ora possono essere eseguiti toccando ripetutamente il commando SELECT finché lampeggia il symbolo ® e regolando poi l'ora come sopra descririto.

Note generali

• Se si effettua la regolazione dell'ora corrente nelle attiva una programmazione automatica la stessa sarebbe cancellata.
• E' possibile modificare l'intensità della suoneria toccando ripetutamente il dato SELECT sono a far apparire il tono impostato (L1, L2 o L3) e agendosu + o -.
• Se non disattivato il segnalatore acustico s'interrompe automaticamente dopo circa 7 minuti.
• Il tempo massimo di programmazione è di 23 ore e 59 minutì.
• In caso d'interruzione di tensione si cancellano tutte le impostazioni programmate; al ritorno della tensione il display pulsaindicando 12:00. Per ripristinare il funzionamento dell'apparecchio impostare nuovamente l'ora corrente e l'eventuale programma.

ISTRUZIONI PER L'USO

Contaminuti acustico

Per l'utilizzo come semplice contaminuti, toccare ripetutamente il dato SELECT finché lampeggia il significolo 品 , impostare il tempo desiderato agenda su ^+ o-, dopo circa 5 secondi il significolo smette di lampeggiare e il tempo inizia a diminuire; per modificare il tempo impostato o azzerarlo agire su ^+ o-.

A tempo scaduto per disattivare il segnalatore acustico toccare uno qualsiasi dei comandi.

Il tempo massimo impostabile è 99 minuti.

Impostazione di fine cottura

Per iniziare immediatamente la cottura ed impostarne la durata, agire nel seguente modo:

• insere le pietanze da cuocere e selezionare la funzione e la temperatura desiderata tramite il selettore di funzioni ed il termostato
• toccare ripeturamente il symbolo SELECT finché compare il symbolo | lampeggiante e impostare la durata di cottura entro 5 secondi agenda su + o -.

Dopo quale secondo ricomparirà l'ora corrente e rimarranno attivati i simboli e AUTO.

Sarà possibile controllare il tempo di cottura rimanente agenda sul symbolo SELECT dato a selezionare il symbolo ,oppure modificarlo o azzerarlo agenda su + o -.

A cottura terminata interviene il segnalatore acustico ed il forno si spegne automaticamente, il display miglior e MAN lampeggianti. Per disattivare il segnalatore preme per un qualsiasi dei comandi; toccare SELECT per riportare il programmatore in manuale, il simbolo MAN smette di lampeggiare ed il forno è nuovamente utilizzabile.

Impostazione d'inizio e fine cottura

Per programmare sia l'ora d'inizio che la durata della cottura agire nel seguente modo:

• toccare il dato SELECT finché compare il significato , impostare la durata di cottura agenda su + o - entro 5 secondi;
• toccare nuovamente il dato SELECT sono a selezionare il significato per impostare il termine della cottura.
• insere le pietanze da cuocere e selezionare la funzione e la temperatura desiderata tramite il selettore di funzioni ed il termostato.

L'inizio della cottura sarebbe dato dall'ora di fine cottura meno il tempo di durata della cottura stessa. Dopo 5 secondi dal rilascio dei comandi ricomparirà l'ora corrente e rimarranno attivati il symbolo AUTO e all'inizio della cotturaanche il symbolo

A cottura terminata interviene il segnalatore acustico ed il forno si spegne automaticamente. Per disattivare il segnalatore premere uno qualsiasi dei comandi; toccare SELECT per riportare il programmatore in manuale, il symbolo MAN smette di lampeggiare ed il forno è nuovamente utilizzabile.

Per annullare la programmazione azzerare il tempo di cottura.

ISTRUZIONI PER L'USO

Blocco di sicurezza

Questo programmatore elettronico è dotato di una funzione che blocca il forno o le programmazioni impostate.

Il blocco non funzione con il contaminuti attivo.

Attivazione: toccare il lavoro + per circa 5 secondi dopo i quali compare il significato.

Note:

• se il blocco è attivato con display che mystra l'ora corrente e nessuna programmazione impostata (fine cottura o inizio e fine cottura) ilorno è bloccato.
• se è attenuato con forno in funzione o una programmazione selezionata (fine cottura od inizio e fine cottura) il blocco impedisce la modifica delle programmazioni.

Disattivazione: toccare il dato + per 5 secondi circa.

NOTA: in caso di mancanza di tensione al ritorno della stessa il blocco sare alla cora attivo.

Spia termostato

Si accende ognialvolta il termostato interviene a stabilizzare la temperatura di cottura all'interno delorno e si spegne quando ilorno raggiunge la temperatura prestabilita.

Termostato di sicurezza

Interrompe l'alimentazione elettrica per evitare eccessivi surriscaldamenti dovuti ad uso scorretto dell'apparecchiatura oppure ad un eventuale difetto dei componenti. Se l'intervento di tale dispositivo è causato da un uso scorretto, è sufficiente attendere il raffreddamento del forno per poterlo riutilizzare. Se inceve l'intervento è causato da un difetto dei componenti, è necessario chiamare il Servizio Assistenza Tecnica.

Motorino di raffreddamento

Alcuni fornì sono dotati di un motorino per il raffreddamento della componentistica interna. Tale dispositivo si accende automaticamente con qualunque tipo d'utilizzo del forno.

ISTRUZIONI PER LA COTTURA

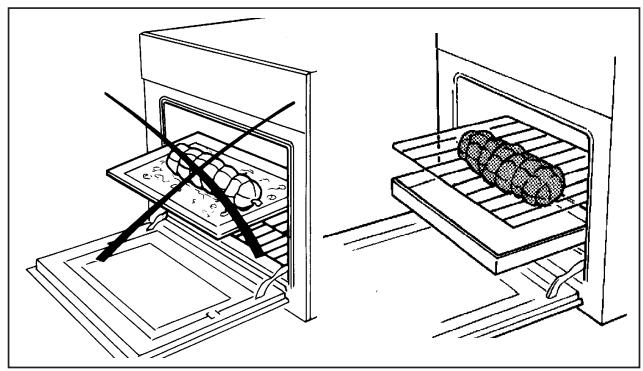

COTTURE AL FORNO

Per cuocere a puntino è necessario preriscaldare il forno alla temperatura di cottura prefissata. Solo se si tratta di carni molto grasse si può cuocere a forno freddo. Non utilizzato mai recipienti con il bordo basso o la bacinella come teglia per arrosti per sporcare il meno possibile le pareti del forno, evitando che il grasso schizzi, la salsa bruci rapidamente e si abbia produzione di fumo.

Utilizzare invece recipienti con il bordo alto, preferibilmente di terracotta, posti sulla

griglia a circa metà dell'altezza delorno.

Vi indichiamo nell'apposita tabella quale esempio della regolazione del termostato e del tempo di cottura. I tempi di cottura possono variare secondo la natura delle vivande, la loro omogeneità ed il loro volume. Siamo certi che hanno poche prove l'esperienza suggerirà eventuali variazioni ai valori riportati nella tabella tempi di cottura.

Qualche consiglio pratico per risparmiare energia

Il forno può essere spento quale minuto prima della fine della cottura; la temperature residuala sareva sufficiente per terminare la cottura. Aprire il meno possibile la porta forno; per controllare il grado di cottura, guardareattraverso il cristallo (la lampada del forno è sempre accesa).

COTTURE AL GRILL

Per cuocere al grill o alla griglia occorre preriscaldare il forno per 5 minuti circa. Nella cottura al grill il calore proviene dall'alto e si basa sull'irraggiamento a raggi infrarossi ed è adatta per carni di piccolo spessore e toast. Le carni ed il pesce da cucinare al grill vanno leggermente unti con olio e collocati sempre sulla griglia. Questa va sistematica nelle guide più vicine o più lontane dall'elemento grill, in proportione allo spessore della carne stessa; la tabella riportata più avanti fornisce quale esempio di tempi di cottura e di posizioni dei cibi. I tempi di cottura possono variare secondo la natura delle vivande, la loro omogeneità ed il loro volume.

Infilare i cibi da arrostire sullo spiedo avendo cura di stringerli fra le due forcelle, bilanciarli bene al fine di evitare inutili sforzi al motorino girarporto. Inserire l'asta del girarporto nel foro dell'albero motore sulla parete delorno, assicurandovi del buon inserimento dell'estremità posteriore.

Appoggiare il tutto sulla griglia di supportotramite il collarino dell'asta spiedo che si trova vicino all'impugnatura.

Mettere la bacinella raccogli gocce sulla guida più bassa, togliere l'impugnatura

ISTRUZIONI PER LA COTTURA

dell'asta spiedo durante la cottura. L'impugnatura serve soltanto a facilitare l'estrazione dei cibi a fine cottura.

GRATINARE

Con questo termine si indica il cambiamento della superficie di una vivanda generalmente precotta, quando, introdotta nel forno, assume un aspetto croccante e dorato.

Gnocchi alla romana, polenta pasticciata, riso, lasagne, pasta e verdura conditi a base di besciamella sono le preparazioni tipiche per questo genere di cottura.

TEMPLDLGOTTURA

Nell'apposita tabella sono indicate allcuni esempi di regolazione del termostato e del tempo di cottura. I tempi di cottura possono variare secondo la natura delle vivande, la loro omogeneità ed il loro volume. Siamo certi che dopo poche prove l'esperienza suggerirà eventuali variazioni ai valori riportati nella tabella.

Note:

• Per gli arrosti di manzo, vitello, maiale e tacchino con osso o arrotolati augmentare di circa 20 minuti i tempi descritti in tabella.
• L'indicazione descritta in tabella per l'uso dei gradini è quella preferenziale nel caso di cotture su più ripiani.
• I tempi descritti in tabella si riferiscono alla cottura di una sola vivanda; per più vivande bisogna aumento i tempi di cottura di 5-10 minuti.

ISTRUZIONI PER LA COTTURA

Tabella dei tempi di cottura alorno

Natura dei cibi	N° guida	Temperatura forno °C	Tempo minuti
VIVANDE
Arrostoa lunga cottura	2	220-MAX	sec. quant.
Arrostoa breve cottura	2	225-MAX	50-60
Volatili (faraona, anatra ecc.)	1	210-MAX	150-180
Pollame	2	225-MAX	50-60
Selvaggina	1	200-225	sec. quant.
Pesce	1	180-200	20-25
PASTICCERIA
Torta di Natale	1	160-200	60-70
Plum-cake	1	170-180	90-100
Torta all'arancio	1	170-180	80-100
Biscotti di Savoia	2	200	40-45
Brioche	2	215-230	35-40
Pasta sfoglia	2	215	30-40
Pan di Spagna	2	200-215	30-35
Meringhe	1	140	60-80
Pasta per bigné	2	215-230	30
Torte alla frutta ( pasta rottà)	2	MAX	30-35
Torte alla frutta ( pasta lievitata)	2	230	20-30

Tabella dei tempi di cottura al grill

PULIZIA E MANUTENZIONE

Attenzione : prima della manutenzione o pulizia disinserire elettricamente il forno ed attendere il raffreddamento.

Pulizia generale

Per mantenere a lungo le caratteristiche di lucentezza delle parti smaltate è necessario pulire il forno后再 ogni cottura. Lasciate raffreddare il forno e potrete essere difficultà asportare i depositi di grassi con una spugna o con un panno umido con acqua tiepida saponata, ed eventualmente con un prodotto che si trovava in commercio. Non usare panni o spugne abrasive che potrebbero danneggiare irreparabilmente lo smalto. Dei fornì bianchi vanno pulite agli volteanches che delle parti del cruscotto, maniglia e manopola, ad evitare che nel tempo la fuoriuscita dei vapori grassi ne determini l'ingiallamento. Dop o l'uso risciacquare bene con acqua le parti in acciaio inox ed asciugarle poi con un panno morbido o con una pelle di daino. Per macchie persistenti usare i normali detersivi non abrasivi o quei prodotti specifici per acciaio inox o un po' d'aceto caldo. Pulire il cristallo della porta forno solo con acqua calda vegetando l'uso di panni ruvidi.

Forno con superfici ramate: le superfici ramate sono provviste di una protezione speciale. Per mantenere intatte le superfici Vi raccomandiamo di impiegare, a forno freddo, un panno morbido pulito e di usare un detergente neutro per superfici delicate. Evitare tassativamente l'uso di strumenti abrasivi.

Evitare la pulizia con getto di vapore.

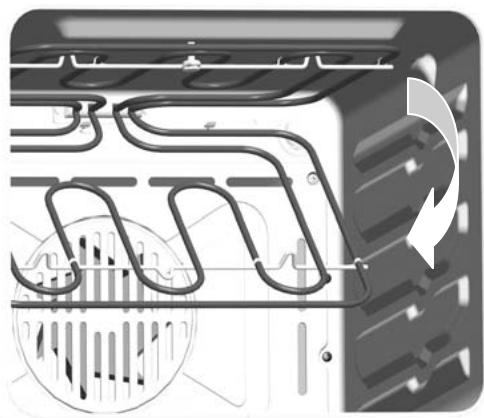

Forni provvisti di resistenza superiore basculante per la pulizia

1 Attenzione: assicurarsi che tutti i comandi siano in posizione spenta ed attendere il raffreddamento della resistenza
2 Reggere la parte anteriore della resistenza grill nelle svitate la ghiera zigrinata della vite di fissaggio
3 Abbassare dolcamente la parte anteriore della resistenza fino alla posizione d'arresto.
4 Durante le operazioni di pulizia evitare di applicare eccessivi sforzi alla resistenza.
5 Al termine delle operazioni di pulizia rimuovere bene i residui di detersivi e acqua alla resistenza.
6 Risollevare la parte anteriore della resistenza e avvitare la ghiera zigrinata della vite di fissaggio.

Non utilizzare ilorno con la resistenza abbassata.

PULIZIA E MANUTENZIONE

Pulizia della porta delorno

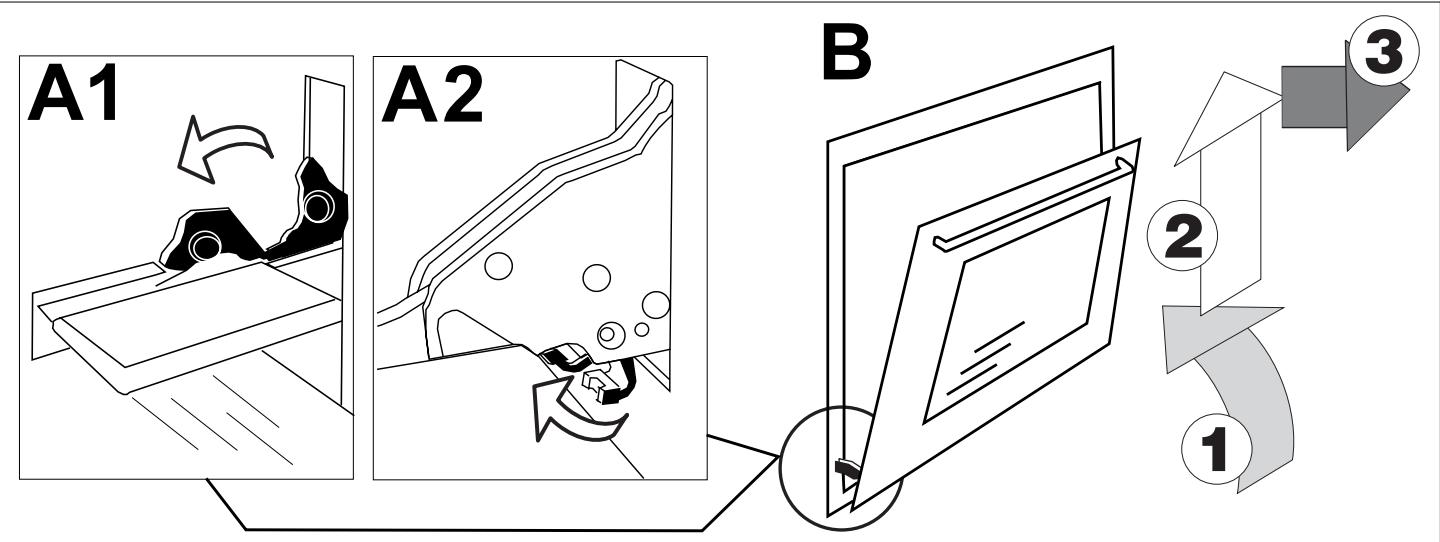

Smontaggio della porta

1. Aprire totalmente la porta del forno
2. Spostare i fermi delle cerniere, a seconda del modello, come in figura A1 o A2.
3. Ruotare la porta verso la posizione di chiusura fino a quando non si appoggia ai fermi, in quello modo la molla della cerniera risultta bloccata; continuare nel movimento di chiusura per togliere le cerniere dalle loro sedi ed alzare la porta per estrarla (fig. B).

Per rimontare la porta eseguire all'inverso le operazioni descritte.

Smontaggio dei vetri della porta

ATTENZIONE: per la vostra sicurezza, prima di smontare i vetri togliere la porta dalorno.

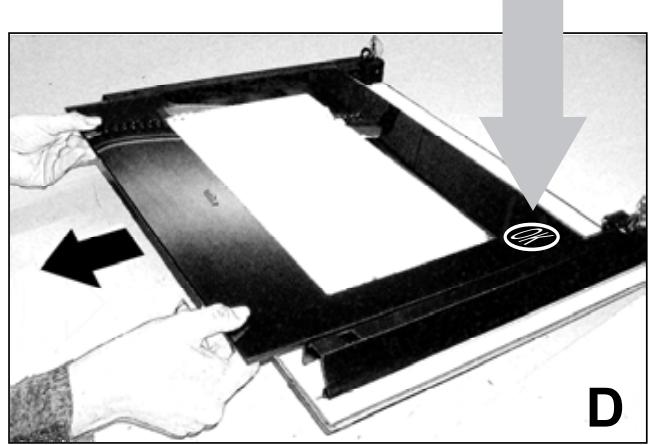

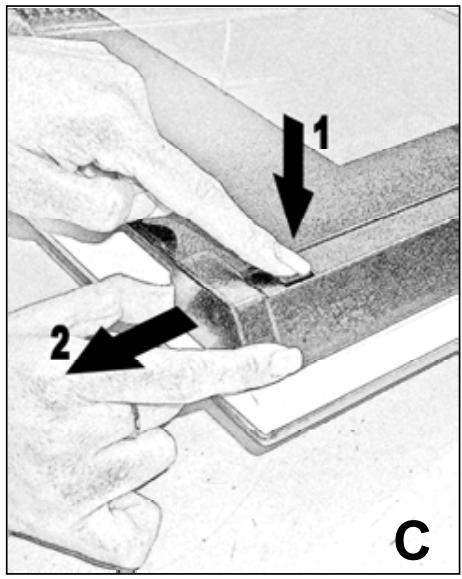

Per facilitare la pulizia, dopo aver molto la porta dalorno, si può procedere allo smontaggio dei vetri. E' sufficiente togliere i due blocchi superiori (fig. C) per poter sfilare i vetri (fig. D). Dop la pulizia rimontare i vetri rimettendo i blocchi e controllingo che tutte le parti siano fissate in modo corretto. Solo successivement rimontare la porta sulorno.

Tenere il symbolo OK in basso a destra

PULIZIA E MANUTENZIONE

Tutti i vetri utilizzati in quest'apparecchio hanno subito uno speciale trattamento di sicurezza. In caso di rottura, il vetro si frantuma in piccoli frammenti squadrati e lisci che risultano non pericolosi perché non sono taglienti.

Fate comunique attenzione a non far subire shock termici ai vetri, ad esempio non procedere mai ad operazioni di pulizia dei vetri quando sono caldi.

Sostituzione lampadaorno

Una volta disinserito elettricamente il forno, svitare la calotta di protezione in vetro e successivamente la lampada e sostituirla con另一guale adatta ad alte temperature (300°C / E14). Rimontare la calotta in vetro e riattivare l'erogazione d'energia.

Pannelli autopulenti catalitici (optional)

Alcuni modelli diorno hanno la possibilità di montare all'interno della muffola dei pannelli autopulenti, che ricoprono le pareti. Se non sono più in dotazione, per l'acquisto rivolgersi al rivenditore o al Centro d'Assistenza di fiducia.

Questi speciali pannelli, da fissare alle pareti laterali e alla parete posteriore, sono ricoperti da uno speciale smalto catalitico microporoso che ossida e vaporizza gradualmente gli schizzi d'olio e grasso eliminandoli durante le cotture sopra i 200^ . Se dopo una cottura di cibi molto grassi il forno non è pulito, farlo funzionare a vuoto alla massima temperature per il tempo necessario (max. 1 ora) a farlo ritornare pulito. I pannelli autopulenti non devono essere lavati né puliti con prodotti abrasivi o prodotti contententi acidi o alcali, ma soltanto spolverati regolarmente con uno straccio imbevuto d'acqua.

ISTRUZIONI PER L'INSTALLAZIONE

Collegamento elettrico

Prima di anni operazione togliere tensione

Le apparecchiature sono dotate di cavo d'alimentazione tripolare e sono predispose per il funzionamento con corrente alternata, alla tensione indicata sulla targhetta "dati caratteristici del prodotto" riportata a fine libretto e sul prodotto. Il conduttore di terra del cavo è contraddistinto dai colori giallo/verde.

Allacciamento del cavo d'alimentazione alla rete

Innestare al cavo d'alimentazione del forno una spina adatta al carico indicate sulla targhetto dati caratteristici del prodotto. Nel caso di collegamento diretto alla rete (cavo senza spina) è necessario insereire a monte dell'apparecchio un interrottore omnipolare di portata adeguata, con aperture minima dei contatti di mm. 3 (il filo di collegamento a terra non deve essere interrotto dall'interruttore).

Prima di procedere all'allacciamento alla rete elettrica accertarsi che:

• il contatore elettrico, la valvola di protezione, la linea d'alimentazione e la presa di corrente siano adeguati a sostare il carico massimo richiesto (vedi targhetto dati caratteristici)
• l'impiano d'alimentazione sia munito di regolare collegamento a terra, conforme alla normativa vigente
• la presa o l'interruttore omnipolare siano facilemente raggiungibili dopo l'installazione delorno stesso
• effettuato il collegamento alla rete elettrica verificare che il cavo d'alimentazione non venga a contatto con parti soggette a riscaldamento

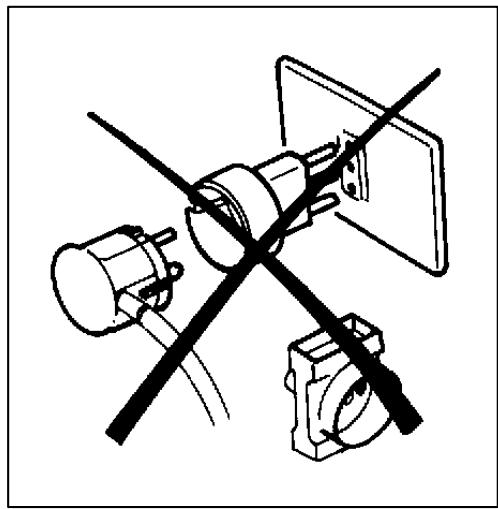

  non utilizzato riduzioni, derivatori, adattatori, poiché si potrebbero verificare riscaldamenti o bruciature.

Nei casi in cui si effettuianche l'insertimento di un piano cottura, l'allacciamento elettrico del piano e quello del forno devono essere realizzati separatamente, sua per ragioni di sicurezza elettrica che per facilitare l'estrazione del forno.

Ad allacciamento elettrico avvenuto, ridare tensione solo dopo l'introduzione delorno nel mobile.

Il costruttore non risponde dei danni diretti o indiretti che sono causati da un'installazione o da un collegamento errato. E' quindi necessario che tutte le operazioni relative all'installazione ed all'allacciamento elettrico siano eseguite da personale qualificato che agisca in base alle norme locali e generali in vigore.

ISTRUZIONI PER L'INSTALLAZIONE

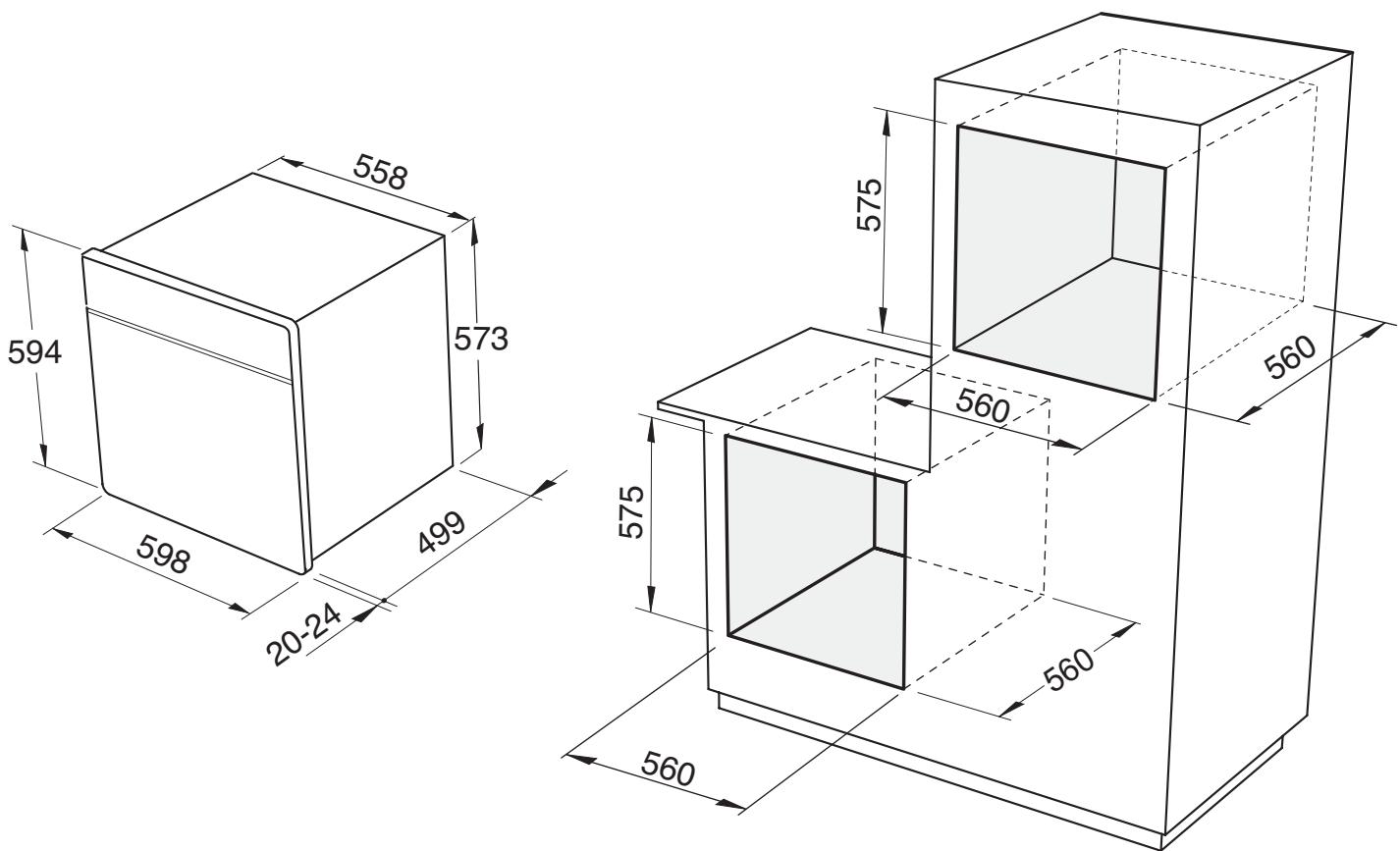

Incasso e fissaggio al mobile:

(mm)

Introduire ilorno nell'apertura appoggiandolo sulla base e spingendolo fino alla battuta dei montanti laterali contro le spalle del mobile.

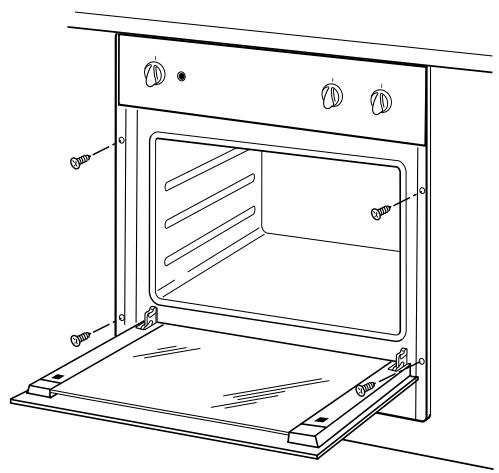

Apriere la porta e fissare il forno con quattro viti a legno che devono essere avvitateattraverso i fori dei montanti laterali del forno.

Attenzione che il fornso sia fissato in modo assolutamente stabile, comeindicato, e che le parti elettriche risultino isolate in modo tale da non entrare in contatto con le parti metalliche. Inoltre il collante che unisce il laminato al mobile deve resistere a temperature non inferiori a 90^ per evitare deformazioni e scollature del rivestimento.

CARATTERISTICHE TECNICHE

Potenze dei possibili elementi riscaldanti:

(Superiore) 800 + 1800 ~W

(Superiore) 1200W

(Inferiore) 1000W

Lampada d'illuminazione

25W (max)

Etichetta dati caratteristici del prodotto
