| Tipo di prodotto | Cappa aspirante |
| Marca | ROSIERES |
| Modello | RHC 650 PN |
| Utilizzo | Versione aspirante (scarico esterno) e versione filtrante (riciclo interno con filtro a carbone) |
| Alimentazione elettrica | 220-240 V (secondo la targhetta) |
| Distanza minima di sicurezza | 60 cm per piano cottura elettrico, 75 cm per piano cottura a gas o misto |
| Tipi di filtri | Filtro antigrasso (carta, spugna o metallico) e filtro a carbone attivo (opzionale) |
| Pulizia filtro antigrasso | Mensile: filtro metallico lavabile in lavastoviglie (ciclo breve, bassa temperatura), filtro carta usa e getta, filtro spugna lavabile in acqua calda |
| Sostituzione filtro a carbone | Ogni 4 mesi massimo (non lavabile, non rigenerabile) |
| Illuminazione | Lampadina a incandescenza 40W E14 o alogena 28W E14 (secondo modello); lampada alogena 20W G4 per alcuni modelli |
| Numero di velocità di aspirazione | Più velocità (comando manuale) |
| Installazione | A parete o sotto pensile (fissaggi forniti) |
| Manutenzione esterna | Pulizia regolare con panno umido e detergente liquido neutro; non usare alcol né abrasivi |
| Sicurezza | Non usare senza griglia, non flambare sotto la cappa, scollegare prima della manutenzione, rispettare le distanze di sicurezza |
| Riparabilità | Lampadina sostituibile dall'utente; sostituzione del cavo di alimentazione da parte di un servizio autorizzato |
| Accessori inclusi | Flangia di uscita aria, tappo per foro non utilizzato, dima di montaggio (secondo modello) |
Domande frequenti - RHC 650 PN ROSIERES
Domande degli utenti su RHC 650 PN ROSIERES
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa aspirante in formato PDF gratuitamente! Trova il tuo manuale RHC 650 PN - ROSIERES e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RHC 650 PN del marchio ROSIERES.
MANUALE UTENTE RHC 650 PN ROSIERES
IT Istruzioni di montaggio e d'uso

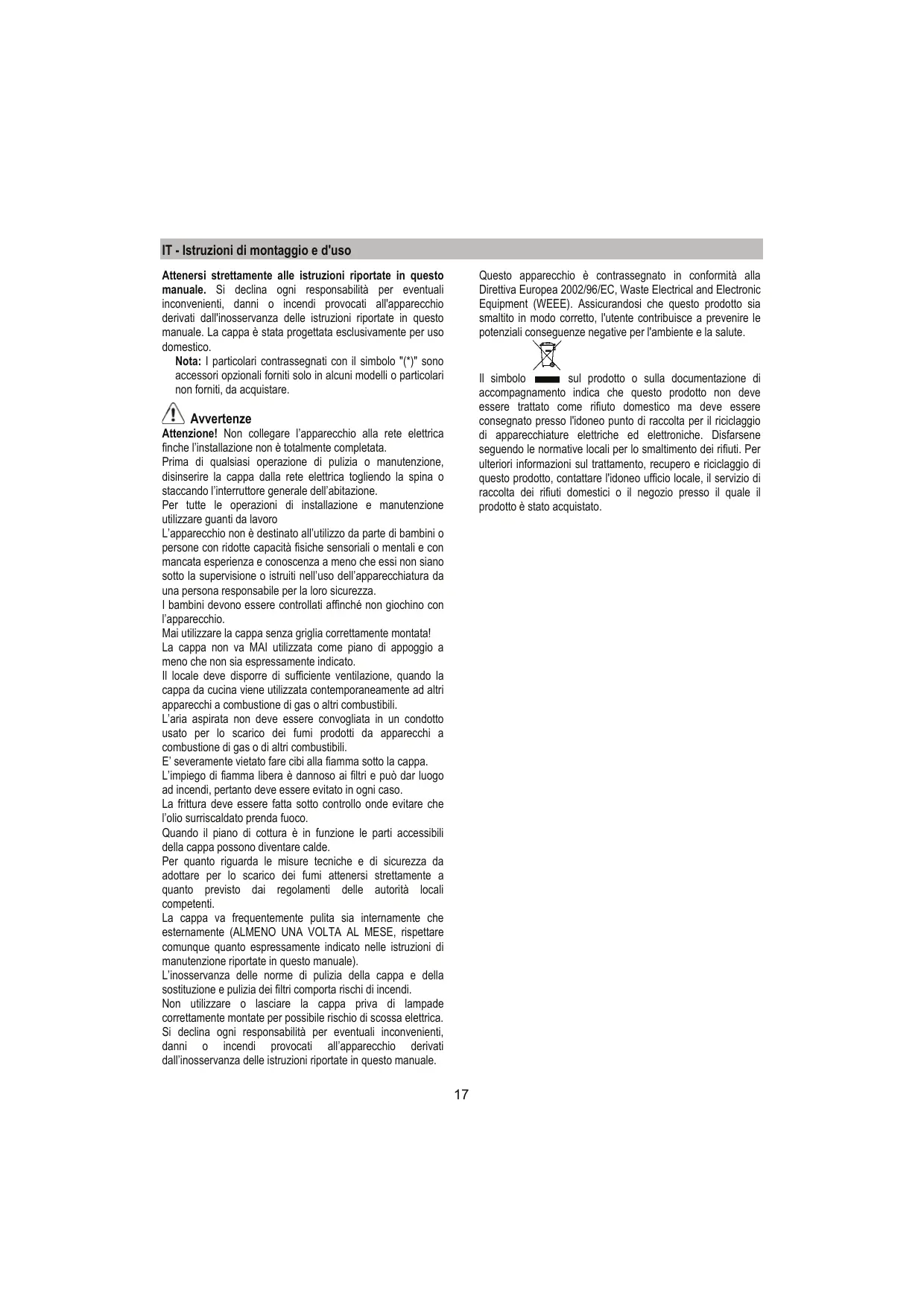

IT - Istruzioni di montaggio e d'uso
Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparechio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è stata progettata esclusivamente per uso domestico.
Note: I particolari contrassegnati con il symbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.
! Avvertenze
Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro
L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che anni non siano fatto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con l'apparechio.
Maiutilizzarelacappa sensagriglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.
Il locale deve disporte di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparetti a combustione di gas o altri combustibili.
L'aria aspirata non delve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
E' severamente vietato fare cibi alla fiamma sotto la cappa.
L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, perdanto delve essere evitato in agli caso.
La frittura delve essere fissate fatto controlo one evitare che l'olio surriscaldato prenda fuoco.
Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto unlike quando espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).
L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto si smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il significato sul prodotto o sulla documentazione di occupazione indica che esce lo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di ragcolla per il riciclaggio di apparente chiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
Utilizzazione
La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.
Versione aspirante
La cappa è formita di una uscita d'aria superiore B1 e opzionalmenteanche di una uscita posteriori B2*,per lo scarico dei fumi verso l'esterno.
Scegliere la più idonea e applicare la flangia C a corredo, chiudere sempre il foro inutilizzato con il tappo D* a corredo se previsto.
Nota: in alcuni modelli il foro superiore B1iene fornito chiuso: Premere con decisione per staccare la parte prefratturata che chiude il foro di scarico e rimuoverla.
Attenzione! la parte prefratturata non può essere più rimontata al suoizio, eseguire但这a operazione solo se si è sicuri del tipo di installmenta da eseguire.
Attenzione! In alcuni modelli il foro di uscita posteriore non è subito accessible,anche togliendo il tappo (se gli montato), in quello caso togliere il pezzo in plastica E1 o E2 che ostruisce il foro sfilandolo, aiutandosi con una pinza e con un taglierino. Controllare che il selettore aspirante/filtrante (all'interno della cappa) G sua in posizione aspirante(A).
Versione filtrante
Nel caso non sia possible scaricare i fumi e vapori della cottura verso l'esterno, si cui utilizzato la cappa in versione filtrante montando un过滤 al carbone, i fumi e vapori vengono riciclati atraverso la sgrigliatura anteriore posta supra il pannello comandi. Controllare che il selettore aspirante/filtrante (all'interno della cappa) G sua in posizione filtrante (F).
I modelienza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).
Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.
Installazione
La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 75cm in caso di cucine a gas o miste.
Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo lo's installatione.S prosvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dello installatione, aplicare un interruptore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1I, conformmente alle regole di installatione.
Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Attenzione! La sostuzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualità similare.
Montaggio
La cappa può essere installata sul muro o sul fondo di un pensile; se fornita, utilizzate la dima H per forare alla giusta distanza, altrimenti appoggiare la cappa alla parete o sul fondo del pensile e segnare con una matita i fori da eseguire.
Fisaggio alla parete - Inserire i tasselli a muro J nei fori eseguiti e due viti K nei fori superiori, togliere la griglia e agganciare la cappa alle 2 viti, infine, dall'interno, inserire la terza vite L e serrarle tutte.
Fissaggio al pensile - Fissare la cappa con 4 viti M dall'interno del pensile.
Funzionamento
La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accenzione della luce per l'illuminazione del piano di cottura.
Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consiglio di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.
Apire sempre il raccogli vapore N^*
Se il vosto prodotto è provvisto di valvola ad azionamento elettrico o meccanico, i tasti e/o i pulsanti e/o le manopole a disposizione servono per il controllo delle luci e per l'apertura e chiusura della valvola.
Manutenzione
Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
Pulizia
La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.
Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!
Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi attenersi alle istruzioni suggerite.
Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle sudettes avvertenze.
Filtro antigrasso
Trattiene le particelle di grasso derivanti alla cottura.
Se situato all'interno di una griglia supporto, cui sono degli dei tipi segenti:
Il filtrò di carta deve essere sostituito una volta al mese o se colorato nel dato superiore, quando la colorazione traspare dai fori della griglia.
Il filtrspugna va lavato con acqua calda saponata una volta al mese e sostituito agli 5/6 lavaggi.
Il filtrato metallico deve essere pulito una volta al mese, con detergenti non aggressivi, manually oppure in lavastoviglie aasse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Per accedere al filtrlo grassi après la griglia tramite gli sganci P e liberarlo dai fermi R1 o R2.
Il filtrato metallico autoportante non ha griglia di supporto, per rimuoverlo tirare le molle di sgancio P4 verso dietro ed estrarre il filtrato verso il basso.
Filtro ai carboni attivi (Solo per Versione Filtrante)
Trattiene gli odori sgradevoli derivanti alla cottura.
NONpuo essere lavato origenerato
Puo essere uno dei tipi seguenti:
Rettangolare S1, S2 o S3:
Montaggio (S1 o S2): inseire il lato posteriori Te agganciare anteriormente (U).
Montaggio (S3): Rimuovere il coperchio W girando di 90^ i pomelli O.
Inserire il materassino di carbone all'interno del vano apposto e fissarlo girando di 90^ il pomello O,richidere l coperchio.
Procedere in senso inverso per lo smontaggio.
Circolare(V1-V2-V3-vari modelli):
Incastro a baionetta posizionarlo al centro a copertura della griglia proteggi motore avendo cura che il riferimento X1 o X2 o X3 sulchio al carbone corrisponda con il riferimento Y1 o Y2 sul convogliatore, girare poi in senso orario; in caso di smontaggio girare in senso antiorario, se provvisto di linguetta Z ricordarsi di solleverla prima leggermente.
Sostituzione Lampade
Disinserire l'apparecchio alla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano frede.
Sostituzione lampade 40W - Svitare la lampada danneggiata e sostituirla con lampada ovale ad incandescenza max 40W E14.Togliere la griglia per accedere al vano lampade.
Sostituzione lampada alogena - Accedere al vano lampada - estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
Sostituire la lampada danneggiata.
Utilizzato solo lampade alogene da 20W max (G4), avendo cura di non toccarle con le mani. Richiudere la plafoniera (fissaggio a scatto).
Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
IT - Attenzione! La vostra cappa potrebbe essere corredata con lampada diversa da quella eventualmente individe nel libretto. Sostituire la lampada danneggiata con una dello stesso tipo, facendo riferimento alla marcatura posta in prossimità del vano lampada e alla tabella qui riportata.
| Tipo | Vattaggio | Attacco | Simbolo | |
| Alogeno | 28W | E14 | ||
| Incandescente | 40W | E14 |
