BIAA 13 - Frigorifero combinato INDESIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero combinato con congelatore
Marca	INDESIT
Modello	BIAA 13
Dimensioni (A x L x P)	Circa 140 x 55 x 60 cm
Peso	Circa 55 kg
Alimentazione elettrica	220-240 V / 150 W
Sistema di raffreddamento	No Frost (senza brina) in entrambi i compartimenti
Capacità di congelamento	4 kg/24h
Autonomia in caso di guasto	da 9 a 14 ore
Riversibilità delle porte	Sì (a seconda del modello)
Illuminazione interna	Lampada interna (si accende all'apertura)
Vaschetta per cubetti di ghiaccio	Sistema ICE³ con coperchio e livello max
Ripiani	Rimovibili e regolabili in altezza (pieni o a griglia)
Fresh Box	Contenitore per carne, pesce e formaggi
Wine Rack	Presente su alcuni modelli
Termostati	Pulsanti separati per frigorifero e congelatore
Funzione Super Cool	Raffreddamento rapido del frigorifero
Protezione motore	Ritardo all'avvio di 8 minuti dopo lo spegnimento
Piedini di regolazione	Anteriori, per livellamento
Pulizia	Acqua tiepida con bicarbonato o sapone neutro
Sicurezza	Conforme alle direttive CE (bassa tensione, CEM, RAEE)

Domande frequenti - BIAA 13 INDESIT

Qual è il consumo elettrico di questo frigorifero?

La potenza massima è di 150 W e la tensione di alimentazione richiesta è di 220-240 V. Il consumo esatto dipende dall'uso e dalla regolazione della temperatura.

Come regolare la temperatura del frigorifero e del congelatore?

Utilizzare i pulsanti separati: ruotare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione intermedia per il frigo, e la manopola FUNZIONAMENTO CONGELATORE allo stesso modo. La posizione ECO nel congelatore consente una temperatura ottimale con basso consumo.

Come invertire il senso di apertura delle porte?

La reversibilità delle porte è possibile su alcuni modelli. Consultare il capitolo 'Reversibilità delle porte' nel manuale per i passaggi dettagliati di smontaggio e rimontaggio.

Cos'è il sistema No Frost?

Il No Frost è un sistema di raffreddamento che soffia aria fredda in continuo, assorbendo l'umidità per evitare la formazione di brina e ghiaccio. Mantiene un'umidità adeguata e preserva la qualità degli alimenti senza necessità di sbrinamento manuale.

Come funziona la vaschetta per cubetti di ghiaccio ICE³?

La vaschetta per cubetti di ghiaccio ICE³ si posiziona in alto nel congelatore. Riempirla d'acqua fino al livello MAX, chiudere l'apertura con il coperchio, quindi attendere almeno 8 ore. Per estrarre i cubetti, battere la vaschetta contro una superficie dura e bagnare l'esterno.

Cosa fare se il frigorifero non raffredda abbastanza?

Verificare che le porte chiudano bene e che le guarnizioni non siano danneggiate. Assicurarsi che la temperatura non sia impostata troppo bassa, che l'apparecchio non sia troppo carico, che la ventilazione posteriore non sia ostruita e che la frequenza di apertura delle porte non sia eccessiva.

Come pulire l'apparecchio?

Scollegare l'apparecchio. Pulire l'interno e l'esterno con una spugna imbevuta di acqua tiepida con bicarbonato o sapone neutro. Non utilizzare solventi, abrasivi o ammoniaca. Gli accessori rimovibili possono essere immersi in acqua saponata.

Come risparmiare energia con questo frigorifero?

Posizionare l'apparecchio in un luogo fresco e arieggiato, al riparo dal sole. Aprire le porte il meno possibile e non lasciare cibi caldi all'interno. Sbrinare non appena si forma uno strato di ghiaccio (anche se il No Frost riduce questa necessità). Non ostruire le griglie di aerazione.

Cosa fare in caso di interruzione di corrente?

Non aprire la porta del congelatore. Gli alimenti congelati rimarranno conservati per 9-14 ore. Se l'interruzione è più lunga, controllare lo stato degli alimenti e consumarli rapidamente.

Come contattare il servizio post-vendita?

Prima di contattare il servizio, verificare le anomalie e i rimedi nel manuale. Se il problema persiste, chiamare il servizio post-vendita più vicino indicando il tipo di anomalia, il modello (Mod.) e il numero di serie (S/N) presenti sull'etichetta segnaletica nel compartimento frigorifero in basso a sinistra.

MANUALE UTENTE BIAA 13 INDESIT

Istruzioni per l'uso

COMBINATO FRIGORIFERO/CONGELATORE

Sommario

Istruzioni per l'uso, 1

Assistenza, 3

Descrizione dell'apparecchio, 7

Reversibilità aperture, 11

Installazione, 12

Avvio e utilizzo, 12

Manutenzione e cura, 14

Precauzioni e consigli, 14

Anomalie e rimedi, 15

English

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.

Assistenza

Descrizione dell'apparecchio

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli, per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

1 PIEDINO di regolazione 2 Vano CONSERVAZIONE 3 Bacinella ghiaccio Ice* 4 Vano CONGELAMENTO e CONSERVAZIONE 5 Cassetto FRUTTA e VERDURA * 6 Manopola FUNZIONAMENTO FRIGORIFERO 7 Contenitore FRESH BOX per CARNI e PESCI 8 WINE RACK 9 RIPIANO 10 LAMPADINA (vedi Manutenzione) 11 Manopola FUNZIONAMENTO CONGELATORE 12 Balconcino estraibile PORTAOGGETTI 13 Balconcino BOTTIGLIE

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.

Reversibilità aperture porte

• Presente solo in alcuni modelli.

Reversible doors

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Tenere l'apparecchio lontano da fonti di calore (luce solare diretta, cucina elettrica).
5. Per mantenere una distanza ottimale del prodotto dalla parete posteriore, montare i distanziatori presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di inserire la spina nella presa di corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es. 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es. 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Avvio e utilizzo

Avviare l'apparecchio

! Prima di avviare l'apparecchio, seguire le istruzioni sull'installazione (vedi Installazione). ! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! L'apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall'accensione. Questo accade anche dopo ogni interruzione dell'alimentazione elettrica, volontaria o involontaria (black out).

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna (la manopola FUNZIONAMENTO CONGELATORE non deve essere su ).
2. Ruotare la manopola FUNZIONAMENTO CONGELATORE e FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.

min = meno freddo

max = più freddo

Si consiglia, comunque, una posizione media.

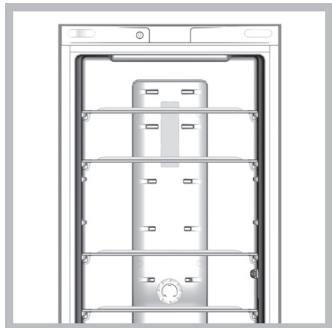

Sistema di raffreddamento

No Frost

È riconoscibile dalla presenza di celle d'areazione poste sulle pareti posteriori dei vani. Il No Frost gestisce un flusso continuo di aria fredda che raccoglie l'umidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie all'assenza di brina, preserva le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contenitori a diretto contatto con la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

Utilizzare al meglio il frigorifero

• Inserire solo alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

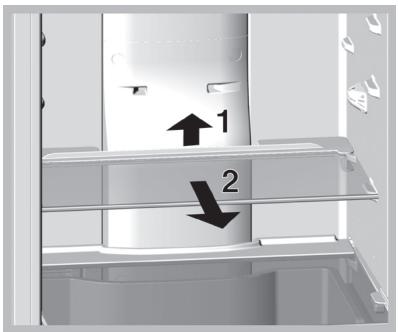

RIPIANI: pieni o a griglia.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'inserimento di contenitori o alimenti di notevole dimensione. Per regolare l'altezza non è necessario estrarre completamente il ripiano.

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.
2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grandi quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

Contenitore FRESH BOX*

È il nuovo contenitore per mantenere freschi carne, pesce, formaggi. Se collocato nella parte “bassa” del ripiano frigo è l'ideale per carne e pesce; se spostato nella parte “alta” è ottimo per formaggi. Se non è necessario, può essere comodamente estratto dal frigo.

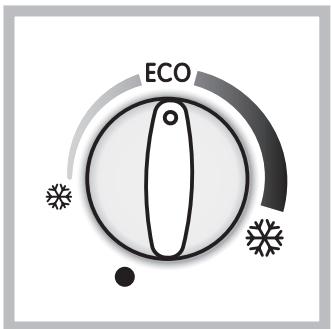

Utilizzare al meglio il congelatore

La temperatura all'interno del reparto congelatore si regola automaticamente in base alla posizione della manopola del termostato.

meno freddo.

più freddo.

Si consiglia, comunque, una posizione media.

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.

ECO è la temperatura ottimale a bassi consumi. Spegne l'apparecchio, frigorifero compreso.

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende molto sotto i -18°C e garantisce una buona velocità di congelamento. Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

! Per evitare di ostacolare la circolazione dell'aria all'interno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione.

! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in quel modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore. ! Al fine di ottenere uno spazio maggiore nel congelatore, potete togliere gli eventuali cassetti dalle loro sedi (tranne quello inferiore), sistemando gli alimenti direttamente sulle griglie/vetri in dotazione (dove presenti).

Bacinella ghiaccio Ice3.

Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiore pulizia: (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

1. Estrarre la bacinella spingendola verso l'alto. Verificare che la bacinella sia completamente vuota e riempirla d'acqua attraverso l'apposito foro.
2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).
3. Ruotare la bacinella di 90° : l'acqua riempie le forme per il principio dei vasi comunicanti (vedi figura).
4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella, inserendo la parte superiore nell'apposita sede e facendola ricadere.
5. Quando il ghiaccio si è formato (tempo minimo circa 8 ore), battere la bacinella su una superficie dura e bagnarne l'esterno per far staccare i ghiaccioli; farli poi uscire dal foro.

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO CONGELATORE su ●
2. staccare la spina dalla presa.

Pulire l'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca. Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.
• Il retro dell'apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la spina di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.
• Nel caso si voglia spegnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte

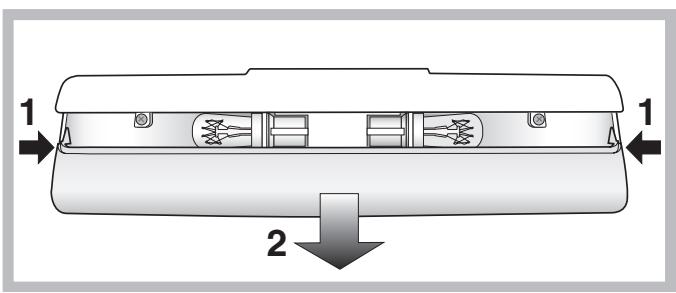

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione.

Precauzioni e consigli

L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.
• 2002/96/CE.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi. Non toccare le parti interne raffreddanti: c'è pericolo di ustionarsi o ferirsi.
• Non staccare la spina dalla presa di corrente tirando il cavo, bensì afferrando la spina.
• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione (apparecchio spento) per eliminare ogni contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzare, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore. Non mettere in bocca cubetti appena estratti dal congelatore.
• Questo apparecchio non è da intendersi adatto all'uso da parte di persone (inclusi bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio. Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le porte dell'apparecchio il più brevemente possibile.

Ogni apertura delle porte causa un notevole dispendio di energia.

Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente. - Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica. - Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Anomalie e rimedi

Può accadere che l'apparecchio non funzioni. Prima di telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

La lampada di illuminazione interna non si accende.

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.
• La manopola FUNZIONAMENTO CONGELATORE è sulla posizione.

Il motore non parte.

• L'apparecchio è dotato di un controllo salvamotore (vedi Avvio e Utilizzo).

Il frigorifero e il congelatore raffreddano molto.

• Le porte non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
• La manopola per la REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta. Il frigorifero o il congelatore sono stati riempiti eccessivamente.

Nel frigorifero gli alimenti si gelano.

• La manopola per la REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

Il motore funziona di continuo.

• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell'ambiente esterno è molto alta.

L'apparecchio emette molto rumore.

• L'apparecchio non è stato installato ben in piano (vedi Installazione).
• L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata.

• Le temperature elevate sono necessarie per evitare la formazione di condensa in particolari zone del prodotto.
