MANUALE UTENTE AKE 30LI BOSCH

Attenzione! è obbligatorio leggere tutte leindicazioni e le instruzioni generali di sicurezza. Eventuali errorsi nell'adempimento delle struzioni qui seguito riportare potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare le presentiindicazioni ed struzioni generali di sicurezza per agli ulteriori utilizio.

Il termine «elettrotensile» utilizzato nel testo che segue, si riferisce all'attrezzo elettrico in dotazione alimentato alla rete (con cavo di collegamento elettrico).

Prima di mettere in esercizio per la prima volta la sega a catena si raccomanda l'Utente di farsi addestrare da parte di una persona qualificata ed esperta su come operare con la stessa e sul modo di utilizzare l'equipaggiamento di protezione; l'addestramento deve essere eseguitoattraverso esempi pratici. Come primo esercizio si dovrebbe eseguire il taglio di tronchi di alberi posti su un cavalletto per segare oppure su un basamento.

Descrizione dei symboli:

Leggere il «Libretto d'istruzioni per l'uso».

Non esporre alla pioggia.

Estrarre immediamente la spina di rete prima di esquire interventi di regolazione e di manutenzione, oppure quando il cavo della corrente è danneggiato o tagliato.

Quando si utilizes l'eletroutensile, portare sempre la cuffia di protezione e gli occhiali protettivi.

Il freno di sicurezza ed il freno motore bloccano la catena della sega nel giro di breve tempo.

Stazione di lavoro

• Tenere la zona di operazione sempre pulita ed ordinata. Il disordine e le zone di lavoro non illuminate sono essere fonte di incidenti.
  Evitare d'impiegare l'electroutensile in ambienti soggetti al rischio di esplosioni e nei quali si trovino li quidi, gas o polveri infiammabili. Gli elettROUTENSILI producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed essere durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comprare la perdita del controlio sull'elettroutensile.
  A bambini e ragazzi è probitò utilizzare la sega a catena; l'uso è permesso ad apprendisti che abbiano almeno 16 anni e che operino sulla guida di maggio-renni. La stessa casa vale per persona che non sanno utilizzare la sega a catena oppure che non conoscono sufficientemente la macchina. Il libretto d'istruzioni per l'uso dovrebbe essere sempre a portata di mano. Persona troppo stanche oppure che non sono in grado di essere sottomposte a sforzi non sono autorizzate a utilizzato la sega a catena.

Sicurezza elettrica

La spina per la presa di corrente dovrè essere addata alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettrottensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corps èesso a massa.

Custodire l'elettroutensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile va ad augmentare il rischio d'insorgenza di scosse elettriche.
Non usare il cavo per scopi diversi da quelli previsti e quindi non usarlo per trasportare o appendere l'electroutsile oppure per togliere la spina alla presa di corrente. Non avvincare il cavo a fonti di calore,olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggravativi augmentano il rischio d'insorgenza di scosse elettriche.
■ Qualora si voglia usare I'eletroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolonga omologati per I'impiego all'esterno. L'uso di un cavo di prolonga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

Sicurezza di persona

• É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'electroutensile durante le operazioni di lavoro. Non utilizzare l'utensile in caso di stanchezza o sosto l'effetto di dghe, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'elettrotensile potra causare lesioni gravi.
  Indossare sempre equipaggiamento protettivo individuale, nonché quanti protettivi. Utilizzato equipaggiamenti di protezione adatti alle specifiche esigenze operative, come maschera di protezione contro la polvere, scarpe sicure contro il pericolo di scivolare, casco di protezione oppure cuffie di protezione, si riduce il pericolo di incidenti.
  Evitare l'accensione involontaria dell'utensile. Prima d'insere la spina nella presa di corrente, assicurarsi che l'elettROUTESILE si spento. Il fatto di tenere il dato sulla interrutatore o di collegare l'elettROUTESILE acceso all'alimentazione di corrente potra essere causa di incidenti.
  Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile oppure una chiave che si trovi in una parte rotante della macchina più provocare seri incidenti.
  ■ Mai sopravvalutare le propre possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantēnere l'equilibrio. In tale maniera sera POSSIBLE controllare meglio l'életttroutensile in situazioni inaspettate.
• Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i quanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezzi in movimento.
  In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di racolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate alla presenza di polvere.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'eeltroutensile esquisitamente previsto per il caso. Con un elettrotensile adatto sua lavora in modo miglior e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare mai elettrotensili con interrottori difetosi. Un elettrotensile con l'interruttore rotto è pericoloso e delve essere aggiustato.
Togliere la spina dalla presa di corrente prima di iniziare a regolare l'eeltroutensile, di sostituire peszi di ricambio o di mettere da parte l'eeltroutensile. Tale precauzione eviterà che l'eeltroutensile possa essere messo in funzione involontariamente.

• Quando gli elettROUTensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettROUTENSILE a personne che non si sono abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli elettROUTENSILE sono machine pericolose quando vengono utilizzati da persone non dotate di sufficiente energia.
  Effettuare accuratamente la manutenzione dell'elettroutensile. Verificare che le parti mobili dell'elettroutensile funzionino perfettamente e non s'inceppino, che non ci siano pezioni rotti o danneggiati al punto tale da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuramente.
  Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentamente e sono più facile da condurre.
  Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quando previsto per questo tipo specifico di elettrotensile. Cosi facendo, tenerere sempre presente le condizioni di lavoro e le operazione da eseguire. L'impiego di elettrotensili per usi diversi da quelli consentiti pourrait dar luogo a situazioni di pericololo.

Assistenza

• Fare riparare l'elettROUTensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettROUTensile.

Indicazioni di pericolò per seghe a catena:

• Quando la sega è in azione tenere tutte le parti del corso lontane alla catena della sega. Prima di avviare la sega assicurarsi che la catena della sega non possa arrivare a toccare niente. Favorando con una sega a catena vi è il serio pericolo che in un attimo di distrazione la catena della sega possa far presa su un indumento oppure su parti del corso.
  Tenere la sega a catena ben ferma afferrando con la mano destra l'impugnatura posteriore e con la mano sinistra l'impugnatura anteriore. Tenendo la sega a catena in un'altra posizione operativa si viene ad augmentare il rischio di incidenti e, quindi, non puo essere utilizzata.
• Portare occhiali e cuffie di protezione. Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe ed i piedi. Tramite indumenti di protezione adatti si riduzhe il rischio di incidenti dovuto a materiale di scarto scaraventato per l'aria o a contatti accidentali con la catena della sega.
  Non lavorare mai con la sega a catena su un albero. Utilizzando impropriamente una sega a catena su un albero si vengono a create seri rischi di incidenti.
  Accertarsi sempre una posizione operativa sicura ed utilizzare la sega a catena unicamente su una base che sua ben solida, sicura e piana. In caso di utilizzato di scale, una base scivolosa oppure instabile più provocare una perdita del controllo sull'equilibrio e sulla sega a catena.

• Durante il taglio di un ramo che si trova sotto sollecità, calcolo sempre la possibilità che possa scattare all'indietro. Liberando la tensione delle fibre del legno è POSSIBLE che il ramo teso possa colpire l'operatore e/o fargli perdere il controllo sulla sega a catena.
  Si raccomanda di operare con la dovuta attenzione quando si taglia legname nel sottobosco ed alberi gio-vani. Il materia se sottile può rimonere impigliato nella can- tetna della sega e colpire l'operatore facendogli perdere l'equilibrio.

• Portare la sega a catena tenendola all'impugnatura anteriore con la catena della sega ferma ed il binario di guida rivolto verso l'indietro. Trasportando oppure conservando la sega a catena applicare sempre la copertura di protezione. Un trattamento accurato con la sega a catena contribuisce a ridurre la probabilità di un fatto accidentale con la catena della sega in funzione.
  Attenersi alle istruzioni relative alla lubrificazione, alla tensione della catena ed alla sostituzione di accessori optionali. Una catena che non sa tesa oppure lubrificata correttamente più rompersi oppure augmentare il rischio di un contraccolpo.
  Avere cura di tenere le impugnature sempre asciutte, pulite e completeness libre da olio e da materiale grasso. Impugnature sporche di grasso e di olio sono scivolose e possono comportare la perdita del controlo.

• Tagliare solo ed esclusivamente legname. Utilizzato la sega a catena solo per lavori per i quali esta è esplificamente prevista - Esembio: Non utilizzato la sega a catena per tagliare materiali sintetici, murature oppure altri materiali costruttivi che non siano di legno. Utilizzato la sega a catena per lavori non consentiti si sono provocare situazioni molto pericolose.

Possibili cause ed accorgimenti per impedire un contraccolpo:

• Un contraccolpo si può verificare quando la punta del binario di guida tocca un oggetto oppuzzare quando il legname si piega e la catena della sega resta bloccata nel taglio.
• Toccando la punta del binario de guida siould in alcuni casi provocare una reaione improvisa all'indietro nel corso della quale il binario di guida viene sollevato e scaraventato in direzione dell'operatore.
• Il blocco della catena della sega sul bordo superiore del binario di guida può far ribaltare rapidamente la guida in direzione dell'operaore.
• Ognuna di queste reazioni più comportare la perdita di controllo sulla sega ed il pericolato concreto di seri incidenti. Maifare affidavitamento esclusivamente sui dispositivi di sicurezza di cui dispone la sega a catena. Lavorando con una sega a catena si devono adottare diverse precauzioni in modo da poter operare con sicurezza ed evitare di creare situazioni pericolose.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non correttto dell'elettrotensile. Esso può essere evitato molto的前提ando misure adatte di sicurezza come alla descrizione che segue:

Tenere la sega ben saldamente con entrambe le mani e con i pollici e le dit che afferrano saldamente le impugnature della sega a catena. Portare il proprio corpo e le braccia in una posizione che permetta di resistere bene ad agli forza di contraccolpo. Adottando misure adatte l'operaatore è in grado di controllare pienamente le forze di contraccolpo che si sono solvuppare. Mai lasciare la sega a catena in modo incontraltato.
Evitare una posizione anomala del corpo e non eseguire tagli oltre l'altezza della spalla. Questa accortezza consente di evitare che si possa toccare involontariamente la punta del binario di guidai rendendo possible un miglior controllo della sega a catena quando si presentano situazioni inaspettate.
Utilizzato sempre guide di ricambio e catene della sega esplicitamente prescritte nella casa costruttrice. In caso di guide di ricambio e catene della sega non appropriate vi è il pericolo che la catena possa rompersi oppure provocare un contraccolpo.
Per quanto riguarda l'affilatura e la manutenzione della catena della sega, atteneri als istruzioni della casa costru trice. Limitatori di profundità troppo bassi aumentano la tendenza a provocare contraccolpi.

Dati tecnici

Sega a catena		AKE 30-18 S	AKE 35-18 S	AKE 40-18 S
Codice di ordinazione		3 600 H36 A..	3 600 H36 B..	3 600 H36 C..
Tendere la catena perché sèsili (SDS)		●	●	●
Potenza assorbita nominale	[W]	1800	1800	1800
Velocità della catena (avanzamento libero)	[m/s]	12	12	12
Lunghezza della lama	[cm]	30	35	40
Ruota dentata cilindrica		-	●	●
Frenacatena		●	●	●
Freno motore		●	●	●
Tipio di catena per la sega		3/8" - 90	3/8" - 90	3/8" - 90
Spessore dell'elemento di trazione	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Quantità degli elementi di trazione		45	52	57
Capacità del serbatoio di scorta olio	[ml]	200	200	200
Lubrificazione automatica della catena		●	●	●
Denti a presa mordente		●	●	●
Peso perché cavo di rete, ca. **	[kg]	4,2	4,3	4,4
Classe protezione		☐ / II	☐ / II	☐ / II

**misurato con binario di guida e catena
Nota bene: Si prega di tener presente il codice prodotto applicato sulla targhetta di costruzione della Vostra macchina perché le denominazioni commerciali di singole macchine possono variate.
Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimalicould capire che other machine possono subire dei disturbi. In caso di impedenze di rete minori di 0.25 Ohm non si dovrebrbero verificare disturbi.

Uso conforme alle norme

La macchina è idonea per abbattere alberi come anche per tagliare tronchi di alberi, rami, travi di legno, tavole, ecc. è po essere utilizzata per eseguire tagli longitudinalmente e trasversalmente rispetto alla direzione delle fibre del legname. La macchina non è adatta per l'esecuzione di tagli di materiali minerali.

Introduzione

Il presente manuale fornisce le istruzioni per un corretto assemblaggio ed un utilizzo sicuro della Vostra sega a catena. Leggere attendamente tali istruzioni.

Volume di fornitura

Estrarre con attenzione dall'imballaggio tutti i componenti della macchina e controllare che la lista sia completa:

Sega a catena
- Copertura per lama
- Catena per la sega
Lama
- Protezione della catena

• Olio adesivo per seghe a catena (80 ml)
• Manuale di istruzioni

In caso che un qualsiasi elemento dovesse mancage oppure dovesse essere danneggiato, mettersi in fatto con il rivenditore presso il quale avete acquistato la macchina.

A Elementi della macchina

1 Impugnatura posteriore
2 Interruttore di avvio/arresto
3 Pulsante di sicurezza
4 Tappodel serbatoio per I'olio
5 Sblocco del frenacatena (protezione mano)
6 Marcatura «Frenacatena libero»
7 Impugnatura anteriore
8 Ruota dentata cilindrica
9 Protezione della catena
10 Catena della sega
11 Lama
12 Denti a presa mordente
13 Anello di tensione della catena, rosso
14 Impugnatura di serraggio
15 Cuffia di protezione

16 Camma per tendere la catena
17 Bullone di fissaggio
18 Traversino di guida per la lama
19 Ugello per l'olio
20 Simbolo della direzione di marcia e di taglio
21 Rocchetto per catena
22 Bullone di recupero della catena
23 Spina di rete**
24Numero di serie

**Varia secondo il Paese

Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Per la Vostra sicurezza

Attenzione! In caso di cavo completeness tagliato, danneggiato oppure aggrovigliato, prima di passare ad eseguire lavori di manutenzione o di pulizia, spegnere la sega a catena ed estrarre la spina di rete.
Attenzione! Non toccare la catena in rotazione.

Maiutilizzare la sega a catena nelle vicinanze di persona, di bambini o di animali; altrettanto, nonutilizzare lamacchina dopo aver consumato prodotti alcolici, né dopo aver fatto uso di narcotici, né più aver ingerito medicinali anestetizzanti.

Sicurezza elettrica

Per sicurezza, la Vostra macchina è equipaggiata con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a 230 V AC, 50 Hz (per Paesi non appartenenti alla CE 220 V, 240 V a seconda del modello). Utilizzato esclusivamente cavi di prolunga omologati. Posso sono essere utilizzati esclusivamente cavi di prolunga del tipo H07 RN-F oppure IEC (60245 IEC 66).

In caso di utilizzato della macchina con un cavo di prolunga, è obblatorio ricorrere a cavi che abbiano le seguentisezionitrasversali:

• 1,0 ~mm^2 : massima lunghezza 40 m
• 1,5 mm²: massima lunghezza 60 m
• 2,5 mm²: massima lunghezza 100 m

Per una maggiore sicurezza, si consiglia di usare un dispositivo di protezione alla corrente residua (RCD) con una corrente di aperture non superiore ai 30mA . Ogni volta prima di utilizzato la macchina si deve controllare il dispositivo di protezione alla corrente residua.

Indicazione per prodotti che non vengono venduti in GB: ATTENZIONE: Per la Vostra sicurezza è necessario che la spina 23 applicata alla macchina sua collegata al cavo di prolunga 25 come rappresentato nella figura.

Il raccordo del cavo di prolunga deve essere essere protetto contro gli spruzzi dell'acqua, deve essere di gomma oppure essere coperto da gomma.

Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.

Il cavo di collegamento deve essere controllato regolamente e più essere utilizzato soltanto quando è in perfetto stato.

Un cavo di collegamento danneggiato cui è riperato esclusivamente presso uno dei centri autorizzati per il Servizio Tecnico Bosch.

Montaggio/Controllo della catena della sega

Collegare la sega a catena alla rete di alimentazione solo dopo aver concluso completamente tutte le operazioni di montaggio.

Maneggiando la catena della sega ave rura di portare sempre dei guanti di protezione.
A Montaggio della lama fissa e della catena della sega

1. Estrarre con attenzione tutti i componenti dall'imballaggio.
2. Far corrispondere reciprocamente le due freccce sull'anello di tensione della catena 13 e sulla cuffia di protezione 15.

Possono essere utilizzate soltanto catene per sega con uno spessore dell'elemento di trazione (larghezza della scanalatura) pari a 1,1 mm.

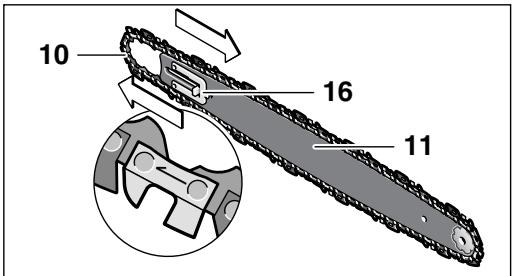

1. Posare la catena della sega 10 nella scanalatura rotante della lama 11. Fare attenzione al corretto senso di rotazione. Confrontare la catena con il simbolo relativo al senso di rotazione 20. Accertarsi che la camma per tendere la catena 16 sua rivolta verso l'esterno.

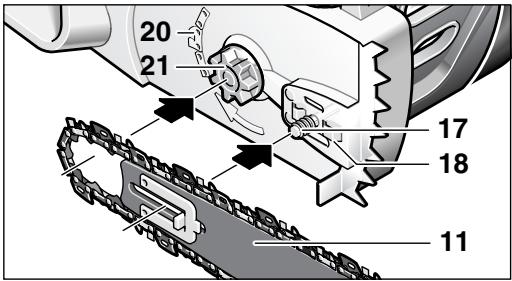

1. Applicare le maglie di catena attorno al rocchetto per catena 21 e posarvi sopra la lama 11 in modo tale che i traversini di guida per la lama 18 che si trovano dietro il bullone di fissaggio 17 arrivino a fare presa nel foro longitudinale della lama 11.

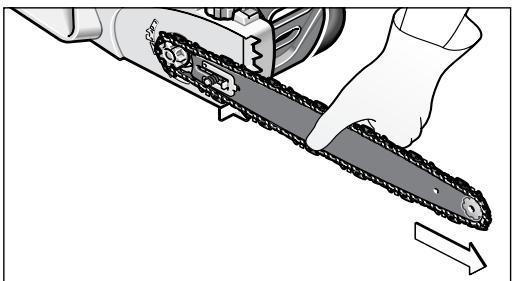

1. Controllare se tutte le parti sono posizionate correttamente e tenere in questa posizione la lama con la catena.

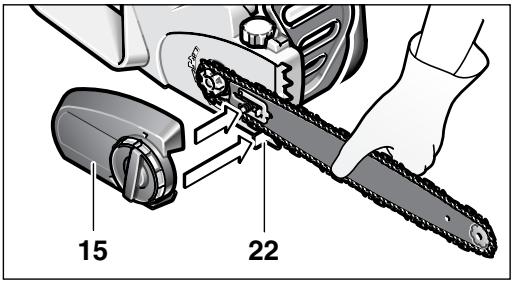

1. Applicare con precisione la copertura ed accertarsi che il bullone di recupero della catena 22 arrivizi a posarsi nell'apposita fessura di guida della cuffia di protezione 15.

1. Stringere la cuffia di protezione 15 con l'impugnatura di serraggio 14 alla bloccarla.

La catena della sega non è ancora tesa. L'opera-zione di tensione della catena della sega avviene procedendo secondo la descrizione contenta al capitolo «Serraggio della catena della sega» Punto 1-7.

A Serraggio della catena della sega

La tensione della catena deve essere controllata.
ogni volta prima di iniziare a lavorare,喙 aver eseguito i primi tagli e regolamente ogni 10 minuti.
durante il periodo in cui si lavora. In modo particolare in caso di catene nuove della sega c'è da aspettarsi che all'inizio si verifica una maggiore espansione.

La durata della catena della sega dipende in modo determinante da una sufficiente lubrificazione e da una corretta tensione.

Non tendere la catena della sega quando è ancora surriscaldata perché esta si restringe quando si raffredda e poggerebbe quando in modo troppo tesso sulla lama.

1. Poggiare la sega a catena su una superficie pianà.

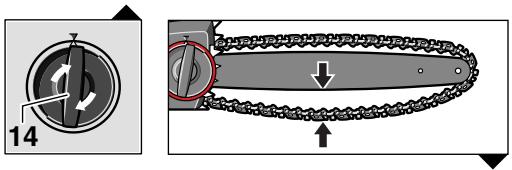

2. Per allentare il blocco della lama, allentare l'impugnatura di serraggio 14 ca. 1-3 giri in senso antiorario.

3. Controllare se le maglie di catena poggiano correttamente nella fessura di guida della lama 11 e sul rocchetto per catena 21.

1. Ruotare l'anello di tensione della catena 13 a scatti in senso orario sono a quando sarebbe raggiunta la corretta tensione della catena. La meccanica con fase di riposo impedisce che la tensione della catena possa allentarsi. Se l'anello di tensione della catena 13 vuo essere ruotato soltanto con dificoltà sarebbe necessario allentare ulteriormente l'impugnatura di serraggio 14 in senso antiorario. L'impugnatura di serraggio 14 vuo ruotare contemporaneamente, se si regola l'anello di tensione della catena 13.

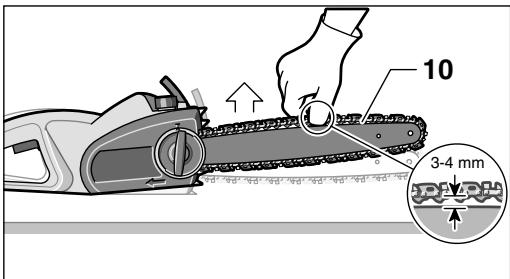

2. La catena della sega 10 è stata tesa correttamente se al centro può essere sollevata di ca. 3 -4 mm. Operando con una mano, sollevare la catena della sega nel senso inverso al peso proprio della macchina.

1. Se la tensione della catena della sega 10 è troppo forte, allentarla ruotando l'anello di tensione della catena 13 in senso antiorario.
2. Una volta raggiunta la tensione ottimale della catena della sega 10, bloccare la lama 11 ruotandola in senso orario con l'impugnatura di serraggio 14. Non utilizzato mai un utensile.

A B Lubrificazione della catena

Important: Al momento della consegna della sega a catena, il contentatore per l'olio adesivo è vuoto. Prima di utilizzare la macchina, è quindi importante riempire il contentatore versandovi l'apposto l'olio. Se si utilizza la sega a catenaenersa I'olio adesivo per seghe a catena oppure quando il livello dell'olio dovesse essere al di quello della marcatura del minimo si arrecano seri danni alla catena.

La lunga durata e le buone prestazioni di taglio della catena dipendono da una lubrificazione ottimale. Per questo motivo, durante l'esercizio, la lubrificazione della catena della sega avviene automaticamenteattraverso l'ugello per l'olio 19 che distribuisce apposto olio adesivo per seghe a catena.

Riempimento dell'olio:

• Poggiare su una superficie adatta la sega a catena con il tappo del serbatoio per l'olio 4 rivolto versusl'alto.
• Pulire con uno straccio la zona intorno al tappo del serbatoio per l'olio 4 e svitare il tazzo.
• Per l'operazione di riempimento, non togliere l'elemento filtrante.
• Riempire il serbatoio dell'olio con apposto olio adesivo biodegradabile per seghe a catena della Bosch.
• Accertarsi che nel serbatoio dell'olio non possa penetrarvi sporcizia. Riavvitare il tappo del serba-toio per l'olio 4 e chiudere.

Importante: Per permettere la ventilazione tra il serbatoio dell'olio e la zona circostante, tra il filtro ed il tappo del serbatoio per l'olio vi sono quattro piccoli canali di compensazione che sono appositamente previsti per piccole fuoriuscite diolio. Attenzione a posare la sega a catena sempre in posizione orizzontale (tappo del serbatoio per l'olio 4 volte l'alto).

Al fine di evitare danni alla sega a catena, utilizzare esclusivamente il raccommando olio biodegradabile adesivo. Mai utilizzato olio riciclato oppure olio vecchio. In caso di utilizzo di olio non omologato si viene a perdere agli diritto di garanzia.

Messa in funzione

Osservare la tensione di rete! La tensione della rete delve corrispondere a quella indicata sulla targhetta della macchina. Le macchine con l'indicazione di 230 V posso sono essere Collegate alla rete di 220 V.

Avviare ed arrestare la macchina

Tenere la sega a catena in posizione come descririto al paragrafo «Lavorare con la sega a catena».

Per accendere la macchina, premere verso l'interno il pulsante di sicurezza 3, poi premere completingmente l'interruttre di avvio/arresto 2 e tenerlo in questa posizione. A quello punto si può rilasciare il pulsante di sicurezza 3.

Per spegnere la macchina rilasciare l'interruttore avvio/arresto 2.

Una volta terminata l'operazione di taglio, non cercare di fermare la sega a catena atraverso la protezione per le mani anteriore (si attiverebbe il freno di sicurezza contro i contraccolpi).

Frenacatena/freno motore

La sega a catena è equipaggiata con due dispositivi di sicurezza:

Rilasciendo l'interruttore di avvio/arresto 2, il frenomotore frena la catena.

Il frenacatena è un meccanismo di protezione che, in caso che la macchina rimbalzi all'indietro, si attiva attraverso la protezione mano 5 anteriore. La catena si blocca nel giro di breve tempo.

Eseguire ad intervalli regolari una prova per verificarne il funzionamento. Spingere in avanti la protezione anterio a mano 5 (posizione 2), in modo che il punto rosso 28 sulla marcatura 6 diventa visibile ed avviare brevamente la sega a catena. La catena non dovrebbe avviarsi. Per poter sbloccare nuovamente il freno di sicurezza, ritirare la protezione anterio per le mani 5 (posizione 1), in modo tale da coprir il punto rosso 28 sulla marcatura 6. (vedere figura D)

Lavorare con la sega a catena

Prima dell'operazione di taglio

Prima della messa in esercizio e regolarmente nel corso delle operazioni di taglio è indispensableamente eseguire i seguenti controlli:

• La sega a catena si trova in uno stato adatto a garantire un funzionamento sicuro?

• Il serbatoio dell'olio è piano? Prima di iniziare a lavorare ed ad intervalli regolari durante i lavori, controllare l'indicatore del livello dell'olio 26. Aggiungere dell'altroolio, quando il livello dell'olio ha raggiunto il bordo inferiore nella finestrella di controlo. Il contento del serbatoio è sufficiente per circa 15 minuti, a seconda delle pause e dell'intensità del lavoro.

• La catena è tesa correttamente ed è ben affiliata? Durante i lavori di taglio, controllare la tensione della catena agli 10 minuti. In modo particolare in caso di catene nuove della sega c'é da aspettarsi una maggiore espansione. La stato della catena della sega influenza significativamente la prestazione di taglio. Solo atraverso catene ben affiliate è possibile evitare sovraccarichi.
• Il frenacatena è sblocato e si è sicuri che funziona correttamente?
• Avete indossato l'equipaggiamento di protezione previsto? Portare occhiali e cuffie di protezione. Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe ed i piedi. Indumenti di protezione adatti riducono il rischio di incidenti dovuti a pezzi tagliati proiettati per l'aria ed il pericolò di toccare accidentamente la catena della sega.

D Contraccolpo della sega

Per contraccolpo della sega si intende un improviso contraccolpo all'indietro oppure in senso verticale della sega a catena che si verifica quando la sega è in funzione e che può essere provocato dal contatto della punta della sega con il materiale da tagliare oppure quando la catena dovesse bloccarsi.

Quando si verifies un contraccolpo della sega, la machina reagisce in modo imprevedibile e provoca spesso gravi incidenti ferendo gravamente l'opera-tore oppureanche persone che si soffermano nella zona operativa.

In caso di tagli laterali, tagli trasversali e tagli longitudinali è indispensableere operare con particolare attenzione perché in questi casi non è possibile applicare i denti a presa mordente 12.

Per evitare il pericolo di contraccolpi della sega:

• Accostare la sega a catena al pezzo in lavorazione tenendola in una posizione che sia la più pianà possibile.
• Mai lavorare con una catena allentata, allargata oppureccessivamente consumata.
• Affilare correttamente la catena della sega attenendosi alle rispettive norme.
• Mai eseguire operazioni di taglio tenendo la sega或者其他 l'altezza della spalla.
• Mai segare con la punta della lama.

• Tenere la sega a catena sempre bene ferma con entrambe le mani.

• Utilizzato sempre una speciale catena Bosch con proprietà di attutire i contraccolpi.

• Utilizzare i denti a presa mordente 12 come leva.
• Fare attenuation ad avere sempre la corretta tensione della catena.

Comportamento generale

D Tenere la sega a catena sempre ben ferma edutilizzando entrambe le mani: con la mano sinistraafferrare I'impugnatura anteriore e con la mano destra I'impugnatura posteriore. Afferrare saldamentele impugnature tenendo le mani sempre ben serrate. Mai tentare di eseguire operazioni di taglio con una sola mano.Tenere il cavo della corrente sempre nella parte posteriore, al di fuori del camino operativo della catena della sega e della zona in cui si trovale lmaterialia da tagliare.Avere cura di prendere positizioni tali da impedire che il cavo possa rimanere impigliato tra rami e ramoscelli.

E Mettere in azione ed adoperare la sega a catena escludvamente prendendo una posizione sicura. Tenere la sega a catena leggermente spostata versus destra rispetto al proprioio corpo.

F Prima di appoggiare la catena sul legname da tagliare, la catena delve aver raggiunto la sua completa velocità. Nel far questo, utilizzato i denti a presa mordente 12 per fissare la sega a catena sul legname. Durante l'operazione di taglio, utilizzato i denti a presa mordente come leva.

In caso di tagli di rami più robusti oppure di tronchi, applicare i denti a presa mordente man mano su un punto inferiore. A tal fine, ritirare la sega a catena per allentare la presa dei denti mordenti e per applicarla su un punto più basso. Cosi facendo, non estrarre la sega dal taglio in esecuzione.

Durante l'opération di taglio, non usare forza per premere sulla catena della sega, ma lasciar lavorare la sega esercitando una leggera pressione di leva attraverso il punto di appoggio dei denti a presa mortenti 12.

c Mai utilizzato la sega a catena tenendola con le braccia tese. Mai tentare di eseguire tagli su punti dificilmente accessibili, né operando stando su una Scala. Mai eseguire operazioni di taglio tenendo la sega或者其他 l'altezza della spalla.

Per raggiungereiiali ristati di taglio e indispensabile cercare di non ridurre la velocità della catena sottoponendo la macchina a sovraccarico.

Attenzione al momento in cui si arrivava alla fine del taglio. Non appena la sega avrav completingo il taglio, all'improvviso si percepirà un notevole cambiamento del peso. In questa situazione il rischio di incidenti per gambe e per piedi è molto alto.

Togliere la sega dal taglio in esecuzione quando la catena della sega è ancora in azione.

Taglio di tronchi

Attenersi alle seguenti prescrizioni di sicurezza:

E H Posare il tronco come da illustrazione e poggiarlo in modo tale che le parti appena tagliate non possano chiudersi e bloccare quando la catena della sega.

In caso di pezzetti di legno più corti, prima dell'operazione di taglio, metterli in posizione adatta e blocarli bene.

Tagliare esclusivamente oggetti di legno. Evitare di toccare pietre e chiodi perché potrebbero essere proiettati in aria e potrebbero danneggiare la catena della sega o create seri pericoli per l'incomità dell'operaatore o delle persone che si trovano nelle vicinanza.

Mai avvincare la sega in azione a reti metalliche di recinzione oppure a pavimenti.

La sega non è adatta per eseguire tagli su rami fini. I tagli longitudinali devono essere seeguiti con estrema accuratezza perché in questi casi non è possibile utilizzato i denti a presa mordente 12. Eseguire i tagli tenendo la macchina con un'angolatura che sia la più piatta possibile al fine di evitare il pericolo di un contraccolpo della sega.

In caso di lavori di taglio da eseguire su un pendio, lavorare sempre stando alla parte superiore oppure lateralemente rispetto a tronchi verticali oppure a materiale da tagliare poggiato per terra in posizione orizzontale.

Attenzione a non inciampare su resti di tronchi d'alberi, rami, radici, ecc..

H Taglio di legname sosto sollecitazione

In caso di taglio di legname, rami oppure alberi che si trovano sotto sollecitatione vi è il pericolò di provocare incidenti. In casi del genere è importante operare con la massima attenzione. Qesti tipi di lavori dovrebbero essere eseguiti soltanto da personale specializzato appositamente addestrato.

Se il legno poggia su entrambi i lati, tagliare prima da sopra (Y) per un terzo atraverso il tronco e poi tagliare il tronco completeness da fatto (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata. Cosi facendo, evitare che la catena della sega possa arrivare a toccare per terra. Se il legname è posato su un solo dato, tagliare prima da fatto (Y) per un terzo verso l'alto e poi tagliare il tronco completeness da sopra (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata.

Taglio alberi

Portare sempre un elmetto al fine di proteggersi da rami che potrebbero cadere.

Tramite la sega a catena è possibile tagliare soltanto alberi il cui diametro del tronco sia minore della lunghezza della lama stessa.

Assicurare la zona di operazione. Accertarsi che nella zona di operazione non si trovino né persone, né animali.

Mai tentare di liberare una sega rimasta bloccata lasciando il motore della sega in moto. Per liberare la catena della sega, utilizzare dei cunei di legno.

Se vi sono due o più personne che tagliano i rami ed abbattono alberi contemporaneamente, la distanza tra gli operatori che tagliano i rami e quelli che tagliano il tronco dell'albero delve corrispondere almeno al doppio dell'altezza dell'albero che si sta abbattendo. Quando si abbattono alberi si deve stare attenti ad evitare di esporre autres persona a qualunque tipo di pericolo, a non colpire nessuna linea di alimentazione ed a non provocare nessun tipo di danno materiale. Se un albero dovesse arrivare a toccare una linea di alimentazione, informare immediatamente l'ente di approvvigionamento dell'energia.

In caso di lavori di taglio eseguiti su pendii, chi opera con la sega a catena sul terreno deve prendere posizione nella parte superiore dell'albero che si intende abbattere perché il tronco dell'albero dato il taglio的概率mente rotolerà oppure scivolera verso il basso.

Prima di iniziare l'operazione di abbattimento di un albero si deve predisporre una via di fuga che suaavigabile in caso d'emergenza e, se necessario, se ne dovrà preparare una. La via di fuga di emergenza deve essere abigile nella direzione diagonamente opposa a quella della prevista linea di caduta.
3 Per poter determinare la direzione della caduta dell'albero, prima dell'abbattimento è necessario predeere in considerazione la pendenza naturale dell'albero, la posizione dei rami più grossi e la direzione del vento. Liberare l'albero da agli tipo di sporciazza, materiale pietroso, cortecchia staccata dal tronco, chiodi, graffe e fili di ferro.

Esecuzione di intaglio a tacche: Tagliare ad angolo retto rispetto alla direzione della caduta un intaglio (X - W) con una profondità pari ad 1/3 del diametro del troco dell'albero. Eseguire prima l'intaglio a tacche inferiore orizzontale. Questa procedura consente di evitare che la catena della sega oppure il binario di guida possano rimanere incastrati quando ci si accinge ad eseguire il secondo intaglio a tacche.

Esecuzione del taglio di abbattimento: Eseguire il taglio di abbattimento (Y) almeno 50~mm sopra il taglio orizzontale dell'intaglio a tacche. Eseguire il taglio di abbattimento in posizione parallela rispetto all'intaglio a tacche orizzontale. Eseguire il taglio di abbattimento con una profondità tale da far ramanere molto una striscia ritagliata (striscia di abbattimento) che possa fungere da cerniera. La striscia ritagliata ha la funzione di impedire che l'albero possa girare su se stesso e cadere nella direzione sbagliata. Non tagliare mai completeness la striscia ritagliata.

Quando il taglio di abbattimento si avvicina alla cerniera l'albero dovrebbe cominciare a cadere. In caso dovesse essere chiaro che l'albero potrebbe non cadere nella direzione richiesta oppure potrebbe piegarsi all'indietro e bloccare la catena della sega, interrompere il taglio di abbattimento e inserire nel taglio cunei di legno, di materiale sintetico o di lega leggera in modo da aprire ulteriormente il taglio e dare all'albero la linea di caduta richiesta.

Quando l'albero inizia a cadere, togliere la sega a catena dal taglio, spegnere la macchina, posarla ed abbandonare l'area di pericolo utilizzando la via di fuga precedentamente determinata. Attenzione a rami che potrebbero cadere dall'alto ed evitare di inciampare.

Conficcando un cuneo (Z) nel taglio orizzontale, l'albero deve essere dunque abbattuto.

Quando l'albero comincia a cadere, fare attenzione a rami oppure frasche in caduta.

Sramatura

K Con questo termine si intende il taglio di rami dal tronco dell'albero abbattuto. Nel corso della sramatura, non tagliare mai prima i rami più grandi che indicano verso il basso e sui quali l'albero poggia. Tagliare i rami più piccoli procedendo come da figura. In caso di rametti che si trovano sotto sollecitazione, tagliarli nella parte inferiore verso l'alto in modo da evitare che la sega possa incastrarsi.

Taglio di tronco d'albero

Con questo termine si intende il taglio sulla lunghezza richiesta dell'albero abbattuto. Assicurarsi sempre una posizione operativa sicura ed una distribuzione uniforme del peso del corpo su entrambi i piedi. Se possibile, il tronco dovrebbe poggiare su rami, travi oppure cunei. Seguire le istruzioni semplici previste per facili operazioni di taglio.

Quando la completa lunghezza del tronco d'albero poggia in maniera uniforme come da illustrazione, il taglio viene eseguito partendo alla parte superiore.

M Quando il tronco d'albero poggia su un'estremita come individato nell'illustrazione, tagliare prima 1/3 del diametro del tronco partendo dal lato inferiore e poi continuare a tagliare il resto partendo alla parte superiore all'altezza del taglio inferiore.

N Quando il tronco d'albero poggia su entramble le estremita come indicato nell'illustrazione, tagliare prima 1/3 del diametro del tronco partendo dal lato superiore e poi continuare a tagliare 2/3 partendo alla parte inferiore all'altezza del taglio superiore.
In caso di lavori di taglio su perdio, prendere sempre una posizione operativa nella parte superiore del tronco dell'albero come da illustrazione. Per poter mantenere il controllo completo al momento del "taglio completo", quando ci si avvicina alla fine del taglio ridurre la pressione esercitata sulla allentare minimamente la presa sulle impugnature della sega a catena. Fare sempre in modo che la catena della sega non arrivia a toccare il terreno. Una volta terminato completamento il taglio, prima di allontanare la sega a catena dal punto di taglio, attendere che la catena della sega si sua fermata complemente. Prima di passare da un albero all'alto, spegnere sempre il motore della sega a catena.

Cura e manutenzione

Prima di eseguire agli'intervento di manutenzione, estrarre la spina di rete.

Note: Per garantire un funzionamento direvole ed affidavitabile, eseguire regolarmente le seguenti operazioni di manutenzione.

Controllare regolarmente se la sega a catena abbia dei difetti visibili come per esempio potrebbe essere una catena libera, sbalzata fuori della guida oppure ancche danneggiata, fissaggi liberi e usurati oppure componenti danneggiati.

Smontando la catena della sega è necessario tenere presente che esta deve essere prima allentata con l'anello di tensione della catena 13. Dimenticando di allentare la catena vi è il pericolo di provocare danni al gruppo SDS.

Controllare se i coperchi ed i dispositivi di protezione sono intatti e se sono stati montati correttamente. Riparazioni necessarie oppure lavori di manutenzione devono essere eseguita prima di applicare la sega a catena.

Se nonostante gli accurati procedimenti di produzione e di controlo la sega a catena dovesse guastarsi, la riparazione va fattà effettuare da un punto di assistenza autorizzato per gli elettroutensili Boschch.

Prima di spedire le seghe a catena si prega di assolutamente di scaricare il serbatoio dell'olio. A tal fine, estrarre il filtro dal serbatoio e riaplicarlo una volta terminata l'opération.

Comunicare sempre il codice di ordinazione a 10 cître dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

Sostituire/girare la catena della sega e la lama

Controllare la catena della sega e la lama seguendo le istruzioni riportate al paragrafo «Controllo della catena della sega».

La scanalatura di guida della lama, con il tempo è soggetta ad usura. Quando si sostituisce la catena della sega, ruotare la lama di 180^ al fine di compensare l'usura.

In caso di modelli SDS la camma per tendere la catena 16 deve essere montata altrove sulla lama.

Controllare il rocchetto per catena 21. Se dovesse essere usurato oppure danneggiato per via degli alto carichi cui è stato sottomosto, farlo sostituire presso un Centro di Assistenza Clienti.

Affilatura della catena della sega

La catena della sega può essere riafilata a regola d'arte presso un qualunque Centro per Assistenza Clienti per Elettroutensili Bosch autorizzato. Attra- versso il dispositivo affilalame Bosch per seghe a catena opprepiretramite il Dremel-Multi con l'inserto per smerigliatura 1453 è possibile riafilare la catenaenza ricorrere all'auioto di altri utensili. Attenersi alle istruzioni allegate relative all'operazione di affilatura.

Controllo dell'automismo di lubrificazione

Il funzionamento della lubrificazione automatica della catena può essere controllato avviando la sega e tenerdo la punta rivolta verso un pezzo di cartone o di carta poggiato sul pavimento. Attenzione! Non toccare il pavimento con la catena! Mantenere una distanza di sicurezza di almeno 20~cm . Se sono faccendo si notationa una scia di olio che diventa sempre più grande, significha che l'automismo di lubrificazione funziona correttamente. Se invece non si riscontra nessuna traccia d'olio nonostante il serbatoio dell'olio sua pieno, leggere il paragrafo «Ricerca di causa di anomalie» oppure rivolgersi al Servizio Clienti Bosch.

Accessorio opzionale

Catena della sega e lama

AKE 30-18 S. F 016 800 259

Gruppo di accessori affilalame e per la pulizia. F 016 800 262

Olio per seghe a catena adesivo, 1 litro. 2607 000 181

Olio per seghe a catena adesivo, 5 litri. F 016 800 111

Ulteriori accessori

Guanti di protezione 2607000134

Occhiali di sicurezza. F 016 800 178

SNR 19 Cuffia di protezione (Riduzione del livello sonoro 19 dB (A)) .2607 990 042

SNR 24 Cuffia di protezione (Riduzione del livello sonoro 24 dB (A)) .2607 990 043

Pulizia/Immagazzinaggio

Pulire la cuffia di protezione sagomata in materiale sintetico della sega a catena utilizzando una spazzola morbida ed uno straccio pulito. Non è permesso utilizzato né acqua, né solventi, né prodotti di lucidatura. Eliminare agli tipo di sporciazza ed in special modo delle feritoie di ventilazione 27 del motore.

In seguito ad una durata di impiego di 1mino a 3 ore, smontare la cuffia de protezione 15, la lama e la catena e pulire utilizzando una spazzola.

Pulire la zona sotto la cuffia di protezione 15, il rocchetto per catena 21 ed il fissaggio della lama togliendo con una spazzola agli tipo di sporcizia rimastavi attaccata. Pulire l'ugello per l'olio 19 utilizes uno straccio pulito.

In caso che il meccanismo di serraggio della catena dovesse risultare duro togliere nella cuffia di protezione 15 il coperchio 29, girare in senso rispettovamente inverso l'impugnatura di serraggio 14 e l'anello di tensione della catena 13 in modo che posso staccarsi depositi di sporcizia all'interno del meccanismo e cadere fuori verso il basso. Batterete leggermente la cuffia di protezione 15; in caso di meccanismo con tenaci depositi di sporcizia, pulire utilizzando una spazzola morbida oppure aria compressa. In agli caso, evitare assolutamente di utilizzato utensili qualsiasi.

Qualora si volesse immagazzinare la sega a catena per maggiori periodi di tempo, pulire la catena della sega e la lama.

Conservare la sega a catena in unippo sicuro che sua asciutto e che non sua accessibile a bambini.

Per impedire una perdita di olio, accertarsi che la macchina venga posata in posizione orizzontale (vite del foro di riempimento dell'olio 4 orientata verso l'alto).

Se per conservare in deposito si utilizza l'imballaggio di vendita, il serbatoio dell'olio deve essere svuotato completeness.

Individuzione dei guasti e rimedi

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore.

Avvertenza: Spagnere la macchina e staccare la spina dalla presa di alimentazione prima di iniziare con la ricerca della causa del guasto.

Problema	Possibili cause	Rimedi
La sega a catena non funziona	È scattato il freno di sicurezza	Tirare indietro la protezione per le mani 5 alla posizione Ⓞ di partenza in modo da copire il punto rosso.
	Manca l'alimentazione della corrente	Controllare l'alimentazione della corrente
	Presa difettosa	Provare altre sorgenti di corrente e, se necessario, cancellare
	Cavo della corrente danneggiato	Controllare il cavo di alimentazione e, se necessario, sostituirlo
	Valvola di sicurezza difettosa	Sostituire la valvola
La sega a catena lavora ad intermittenza	Cavo della corrente danneggiato	Controllare il cavo di alimentazione e, se necessario, sostituirlo
	Contatto esterno labile	Rivolgersi ad un'officina specializzata Bosch
	Contatto interno labile	Rivolgersi ad un'officina specializzata Bosch
	Interruttore avvio/arresto difettoso	Rivolgersi ad un'officina specializzata Bosch
Catena della sega asciutta	Manca olio nel serbatoio dell'olio	Versare dell'olio riempiendo il serba-toio
	La disaerazione nel tappo del serba-toio per l'olio è otturata	Pulire il tappo del serbatoio per l'olio
	Canale della fuoriuscita dell'olio ottu-rato	Liberare il canale della fuoriuscita dell'olio
Frenacatena/freno motore	Problema con il meccanismo di com-mutazione nella protezione mano anteriore	Rivolgersi ad un'officina specializzata Bosch
Catena/binario di guidà troppo caldi	Manca olio nel serbatoio dell'olio	Versare dell'olio riempiendo il serba-toio
	La disaerazione nel tappo del serba-toio per l'olio è otturata	Pulire il tappo del serbatoio per l'olio
	Canale della fuoriuscita dell'olio ottu-rato	Liberare il canale della fuuriuscita dell'olio
	Tensione della catena troppo alta	Regolare la tensione della catena
	Catena non più affiliata	Riaffilare la catena oppure sostituirla
La sega a catena si incecca, vibraoppure non taglia correttamente	Tensione della catena troppo lenta	Regolare la tensione della catena
	Catena non più affiliata	Riaffilare la catena oppure sostiturla
	Catenaccessivement consumata	Sostituire la catena
	Dentatura della sega indica nella dire-zione sbagliata	Montare di nuovo la catena della sega con la dentatura che indica nella dire-zione corretta

Smaltimento

Avviare ad un ricericlaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettROUTensili dismessi tra i rifiuti domestici!

Conformmente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del re

cepimento nel diritto nazionale, gli elettrotensili diventati inservibili devono essere raccolti separamente ed essere inviati ad una riutilizzazione ecologica.

Centro di Assistenza Clienti

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il situ:

www.bosch-pt.com

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

+3902/36962663

Fax +39 02 / 36 96 26 62

FilodirettocBosch. +3902 / 36962314

www.Bosch.it

Svizzera

044/8471513

Fax [phone]

Dichiarazione di conformità

Valori misurati conformamente alla norma CE 2000/14 (1 m近距离) e DIN 50 144.

La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 92 dB (A). Potenza della rumorosità 103 dB (A).

Utilizzare le cuffie di protezione!

L'accelerazione misurata raggiunge di solito il valore di 11 m/s².

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50 144, in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14.

Prova di omologazione num. 2088141.01 CE attra- verso stazione di collaudo notificata num. 0344.

CE 2000/14: Il livello della potenza sonora Lwagarantito e minore di 104 dB (A).Procedimento di valutazione della conformità secondo appendice V.

Leinfelden, 01.09.2005.

Dr. Egbert Schneider

Con riserva di modifiche
