MANUALE UTENTE X-PACE CHICCO

destinato all’utilizzo in casa. • Nessun Seggiolino può garantire la totale sicurezza del bambino in caso d’incidente, ma l’utilizzo di questo prodotto riduce il rischio di lesioni gravi o di morte. • Utilizzare sempre il Seggiolino auto, correttamente installato e con le cinture allacciate, anche per tragitti brevi. Non farlo, pregiudica l’incolumità del bambino. Verificare in particolare che la cintura sia adeguatamente tesa, non risulti attorcigliata o in posizione non corretta. • In seguito a un incidente, anche di lieve entità, il Seggiolino deve essere sostituito poiché potrebbe aver subito dei danni, non sempre visibili a occhio nudo. • Non utilizzare Seggiolini di seconda mano: potrebbero avere subito danni strutturali non visibili a occhio nudo, ma tali da compromettere la sicurezza del prodotto. • Non utilizzare un Seggiolino che si presentasse danneggiato, deformato, eccessivamente usurato o mancante in qualunque sua parte: potrebbe aver perso le caratteristiche originali di sicurezza. • Non effettuare modifiche o aggiunte al prodotto senza l’approvazione del costruttore. Non installare accessori, parti di ricambio o componenti non forniti e approvati dal costruttore per l’utilizzo con il Seggiolino. • Non utilizzare nulla, ad es. cuscini o coperte, per rialzare dal sedile del veicolo il Seggiolino o per rialzare il bambino dal Seggiolino: in caso di incidente il Seggiolino potrebbe non funzionare correttamente. • Verificare che non siano interposti oggetti tra il Seggiolino e il sedile o tra il Seggiolino e la portiera. • Verificare che i sedili del veicolo (pieghevoli, ribaltabili o rotanti) siano ben agganciati. • Verificare che non vengano trasportati, in particolare sul ripiano posteriore all’interno del veicolo, oggetti o bagagli che non siano stati fissati o posizionati in maniera sicura: in caso di incidente o brusca frenata potrebbero ferire i passeggeri. • Non lasciare che altri bambini giochino con componenti e parti del Seggiolino. • Non lasciare mai il bambino da solo nell’automobile, può essere pericoloso. • Non trasportare più di un bambino alla volta sul Seggiolino. • Assicurarsi che tutti i passeggeri della vettura utilizzino la propria cintura di sicurezza sia per la propria sicurezza sia perché du-

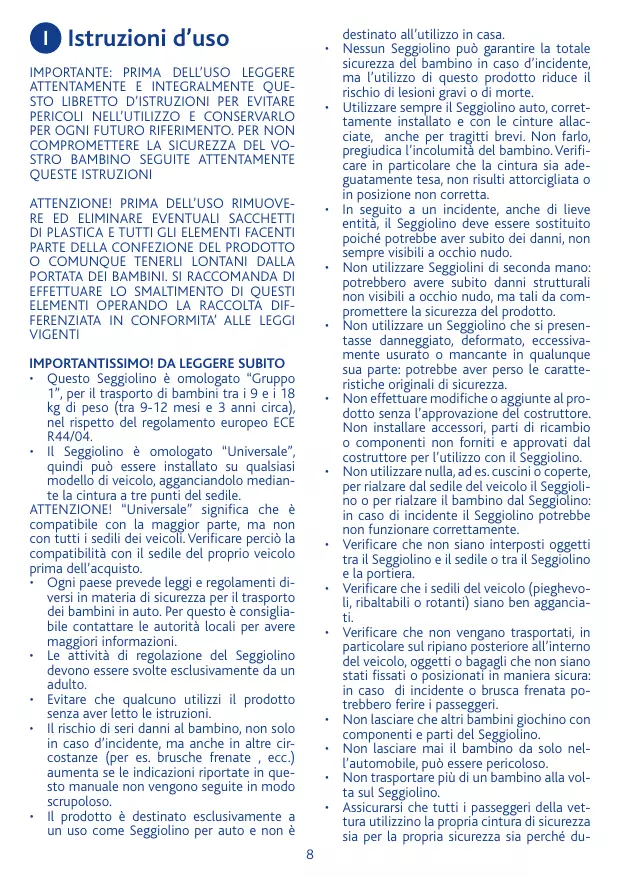

IMPORTANTE: PRIMA DELL’USO LEGGERE ATTENTAMENTE E INTEGRALMENTE QUESTO LIBRETTO D’ISTRUZIONI PER EVITARE PERICOLI NELL’UTILIZZO E CONSERVARLO PER OGNI FUTURO RIFERIMENTO. PER NON COMPROMETTERE LA SICUREZZA DEL VOSTRO BAMBINO SEGUITE ATTENTAMENTE QUESTE ISTRUZIONI ATTENZIONE! PRIMA DELL’USO RIMUOVERE ED ELIMINARE EVENTUALI SACCHETTI DI PLASTICA E TUTTI GLI ELEMENTI FACENTI PARTE DELLA CONFEZIONE DEL PRODOTTO O COMUNQUE TENERLI LONTANI DALLA PORTATA DEI BAMBINI. SI RACCOMANDA DI EFFETTUARE LO SMALTIMENTO DI QUESTI ELEMENTI OPERANDO LA RACCOLTA DIFFERENZIATA IN CONFORMITA’ ALLE LEGGI VIGENTI IMPORTANTISSIMO! DA LEGGERE SUBITO • Questo Seggiolino è omologato “Gruppo 1”, per il trasporto di bambini tra i 9 e i 18 kg di peso (tra 9-12 mesi e 3 anni circa), nel rispetto del regolamento europeo ECE R44/04. • Il Seggiolino è omologato “Universale”, quindi può essere installato su qualsiasi modello di veicolo, agganciandolo mediante la cintura a tre punti del sedile. ATTENZIONE! “Universale” significa che è compatibile con la maggior parte, ma non con tutti i sedili dei veicoli. Verificare perciò la compatibilità con il sedile del proprio veicolo prima dell’acquisto. • Ogni paese prevede leggi e regolamenti diversi in materia di sicurezza per il trasporto dei bambini in auto. Per questo è consigliabile contattare le autorità locali per avere maggiori informazioni. • Le attività di regolazione del Seggiolino devono essere svolte esclusivamente da un adulto. • Evitare che qualcuno utilizzi il prodotto senza aver letto le istruzioni. • Il rischio di seri danni al bambino, non solo in caso d’incidente, ma anche in altre circostanze (per es. brusche frenate , ecc.) aumenta se le indicazioni riportate in questo manuale non vengono seguite in modo scrupoloso. • Il prodotto è destinato esclusivamente a un uso come Seggiolino per auto e non è 8

rante il viaggio, in caso di incidente o brusca frenata, potrebbero ferire il bambino. ATTENZIONE! Nelle operazioni di regolazione (dell’appoggiatesta e delle cinture), assicurarsi che le parti mobili del Seggiolino non vengano a contatto con il corpo del bambino Durante la marcia, prima di compiere operazioni di regolazione sul Seggiolino o sul bambino, arrestare il veicolo in luogo sicuro. Controllare periodicamente che il bambino non apra la fibbia di aggancio della cintura di sicurezza e che non maneggi il Seggiolino o parti di esso. Evitare di dare cibi al bambino durante il viaggio, in particolare lecca lecca, ghiaccioli o altro cibo su bastoncino. In caso di incidente o brusca frenata potrebbero ferirlo. Durante i lunghi viaggi si consiglia di effettuare frequenti soste: il bambino si stanca facilmente all’interno del Seggiolino auto e ha bisogno di muoversi. E’ consigliabile far salire e scendere il bambino dal lato marciapiede. Non eliminare le etichette e i marchi dal rivestimento, in quanto questa operazione potrebbe danneggiare il rivestimento stesso. Evitare un’esposizione prolungata al sole del Seggiolino: può causare cambiamenti di colore nei materiali e tessuti. Nel caso il veicolo sia rimasto fermo sotto il sole, verificare, prima di accomodare il bambino sul Seggiolino, che le diverse parti non si siano surriscaldate: in tal caso lasciarle raffreddare prima di far sedere il bambino, in modo da evitare scottature. Quando non si trasporta il bambino, il Seggiolino, se presente all’interno dell’abitacolo, deve essere comunque lasciato agganciato oppure va riposto nel bagagliaio. Il Seggiolino non agganciato può infatti costituire un pericolo per i passeggeri in caso di incidente o di brusche frenate. La società Artsana declina ogni responsabilità per un uso improprio del prodotto e per qualsiasi uso difforme dalle presenti istruzioni.

compatibile con la maggior parte, ma non tutti, i sedili di veicolo. La perfetta compatibilità è più facilmente ottenibile nei casi in cui il costruttore del veicolo dichiara nel manuale veicolare che il veicolo prevede l’installazione di dispositivi di ritenuta bambini “Universali” per la fascia d’età in questione. Questo dispositivo di ritenuta è stato classificato “Universale” secondo criteri di omologazione più severi rispetto a modelli precedenti che non dispongono del presente avviso. Adatto solamente per l’impiego nei veicoli dotati di cintura di sicurezza a 3 punti, statica o con arrotolatore, omologata in base al Regolamento UN/ECE N°16 o altri standard equivalenti. In caso di dubbio, contattare il produttore del dispositivo di ritenuta oppure il rivenditore.

ISTRUZIONI D’USO • Componenti • Limitazioni e requisiti d’uso relative al prodotto e al sedile auto • Installazione in auto del seggiolino • Avvertenze per una corretta installazione del seggiolino • Alloggiamento del bambino nel seggiolino • Regolazione del cuscino appoggiatesta e delle cinture • Regolazione dell’inclinazione della seduta • Manutenzione COMPONENTI (Fig. 1-2-3) Fig. 1 (Fronte) A. Cuscino appoggiatesta B. Asole di passaggio delle cinture C. Spallacci D. Cinture seggiolino E. Pulsante di regolazione della lunghezza delle cinture F. Nastro di regolazione delle cinture G. Fibbia di chiusura/apertura delle cinture H. Fodera I. Spartigambe imbottito J. Base del seggiolino K. Seduta del seggiolino

AVVISO IMPORTANTE Fig. 2 (Retro) L. Tasto di regolazione dell’appoggiatesta M. Etichetta di omologazione N. Piastra di connessione delle cinture del seggiolino

1. Questo è un dispositivo di ritenuta bambini “Universale”, omologato secondo Regolamento N°44, emendamenti serie 04. Adatto all’impiego generale nei veicoli e 9

dell’auto. ATTENZIONE! Non installare mai il seggiolino su un sedile dotato solo della cintura orizzontale a due punti di ancoraggio (Fig. 6)

Fig. 3 (Profilo) O. Leva di regolazione della seduta P. Tasca porta-istruzioni Q. Guida di passaggio del ramo orizzontale della cintura auto R. Morsetto bloccante del ramo diagonale della cintura auto S. Etichetta con istruzioni di installazione T. Guida di passaggio del ramo diagonale della cintura auto LIMITAZIONI E REQUISITI D’USO RELATIVE AL PRODOTTO E AL SEDILE AUTO ATTENZIONE! Rispettare scrupolosamente le seguenti limitazioni e requisiti d’uso relativi al prodotto e al sedile auto: in caso contrario non è garantita la sicurezza. • Il peso del bambino deve essere compreso fra i 9 kg e i 18 kg. • Il Seggiolino può essere installato sul sedile anteriore lato passeggero o su uno qualsiasi dei sedili posteriori e deve sempre essere posizionato in senso di marcia. Non utilizzare mai questo Seggiolino su sedili rivolti lateralmente o opposti al senso di marcia (Fig. 4). • Il sedile dell’auto deve essere dotato di cintura di sicurezza a 3 punti, statica o con arrotolatore, omologata in base al Regolamento UNI/ECE N°16 o altri standard equivalenti (Fig. 5). ATTENZIONE! In base alle statistiche sugli incidenti, generalmente i sedili posteriori del veicolo sono più sicuri di quello anteriore: si consiglia pertanto di installare il Seggiolino sui sedili posteriori. In particolare il sedile più sicuro è quello centrale posteriore, se dotato di cintura a 3 punti: in questo caso si consiglia di posizionare il Seggiolino sul sedile centrale posteriore. Se il Seggiolino viene posizionato sul sedile anteriore, per maggiore sicurezza si raccomanda di arretrare il più possibile il sedile compatibilmente con la presenza di altri passeggeri sul sedile posteriore e di regolarne lo schienale nella posizione più verticale possibile. Se l’auto è dotata di regolatore dell’altezza della cintura fissare questo nella posizione più bassa. Verificare poi che il regolatore della cintura risulti in posizione arretrata (o al massimo allineata) allo schienale del sedile dell’auto. Se il sedile anteriore è dotato di airbag frontale si sconsiglia di installare il Seggiolino su questo sedile. Nel caso di installazione su un qualunque sedile protetto da airbag fare sempre riferimento al manuale di istruzioni 10

INSTALLAZIONE IN AUTO DEL SEGGIOLINO ATTENZIONE! NON FARE MAI PASSARE LA CINTURA AUTO IN POSIZIONI DIVERSE DA QUELLE INDICATE IN QUESTO LIBRETTO DI ISTRUZIONI: SI RISCHIEREBBE DI COMPROMETTERE LA SICUREZZA DEL BAMBINO! I passaggi per le cinture sono evidenziati sul seggiolino con elementi di colore rosso. ATTENZIONE! Queste istruzioni si riferiscono, sia nel testo sia nei disegni, a un’installazione sul sedile posteriore, lato destro. Per installare in altre posizioni, eseguire la stessa sequenza di operazioni. 1. Posizionare il Seggiolino sul sedile prescelto. ATTENZIONE! Verificare che non siano interposti oggetti tra il seggiolino e il sedile o tra il Seggiolino e la portiera. 2. Reclinare completamente lo schienale del Seggiolino tirando verso di sé la leva (O) posta sotto la seduta (Fig. 7). 3. Tirare la cintura di sicurezza dell’auto facendola passare nello spazio compreso tra lo schienale e la base del Seggiolino (Fig. 8). 4. Far passare la porzione addominale della cintura a tre punti dell’auto nelle apposite guide per il passaggio delle cinture (Fig. 9). 5. Estrarla dall’altro lato del seggiolino e agganciarla alla fibbia del sedile (Fig. 10). 6. Aprire il morsetto blocca-cintura (R) posto sullo stesso lato della fibbia del sedile premendo la sua leva (Fig. 11). 7. Introdurre nel morsetto il ramo diagonale della cintura auto posizionandola esattamente come in Fig. 12. Rilasciare la leva del morsetto (R) che ritorna automaticamente in posizione di blocco. 8. Tirare con molta forza il ramo diagonale della cintura auto facendo aderire bene il seggiolino al sedile (Fig. 13), se necessario salendo con un ginocchio sul Seggiolino. 9. Fare passare la parte superiore della cintura diagonale all’interno della guida (T) posizionandola esattamente come indicato in figura 14. 10.Tirare con forza la cintura nel verso indicato in figura 14 per pensionare anche l’ultimo tratto di cintura 11.Verificare la correttezza dell’installazione (Fig. 15).

AVVERTENZE PER UNA CORRETTA INSTALLAZIONE DEL SEGGIOLINO ATTENZIONE! Per non compromettere la sicurezza, dopo l’installazione verificare SEMPRE che: - la cintura del veicolo non risulti attorcigliata in alcun punto. - La cintura sia ben tesa in tutte le zone. - Al termine delle operazioni il Seggiolino dovrà essere ben aderente al sedile dell’auto; se ciò non si verificasse, ripetere l’operazione di installazione.

Seggiolino, tirare il nastro di regolazione delle cinture (Fig. 26) fino a farle aderire bene al corpo del bambino. Dopo aver regolato le cinture, impugnare gli spallacci e tirarli verso il basso. ATTENZIONE! Le cinture devono risultare ben tese e aderenti al bambino, ma non troppo: all’altezza delle spalle deve essere possibile infilare un dito tra cintura e bambino. ATTENZIONE! Verificare che le cinture non risultino attorcigliate, in particolare verificare la zona dell’addome del bambino.

ALLOGGIAMENTO DEL BAMBINO NEL SEGGIOLINO - Prima di far sedere il bambino, premere il pulsante di regolazione delle cinture e contemporaneamente impugnare le due cinture del Seggiolino al di sotto degli spallacci e tirare verso di sé, in modo da allentarle (Fig. 16). - Aprire la fibbia (G) delle cinture del Seggiolino, premendo il pulsante rosso (Fig. 17), e allargare le cinture verso l’esterno. Ora è possibile mettere a sedere il bambino nel Seggiolino (Fig. 18). ATTENZIONE! Verificare sempre che il bambino sia seduto con il corpo ben aderente allo schienale del Seggiolino (Fig. 19). - Posizionare correttamente lo spartigambe, prendere le cinture, sovrapporre le due linguette della fibbia (Fig. 20-21) e spingerle insieme con decisione all’interno della sede della fibbia fino a sentire un “click” ben udibile (Fig. 22). Per garantirne la sicurezza, le due linguette della fibbia sono state progettate in modo da impedire di agganciarne una sola.

REGOLAZIONE DELL’INCLINAZIONE DELLA SEDUTA Il seggiolino può essere reclinato in 5 posizioni. Per variare l’inclinazione è necessario tirare verso di sé la leva posta sotto la seduta (Fig. 27). ATTENZIONE! Dopo aver ottenuto l’inclinazione desiderata, prima rilasciare la leva, poi continuare a muovere la seduta fino a udire uno scatto che conferma l’avvenuto aggancio della leva. ATTENZIONE! Dopo aver ottenuto l’inclinazione desiderata, verificare sempre il corretto tensionamento delle cinture attorno al Seggiolino. ATTENZIONE! Nelle operazioni di regolazione, assicurarsi che le parti mobili non vengano a contatto con il corpo del bambino o di altri bambini trasportati sul sedile auto. MANUTENZIONE Le operazioni di pulizia e manutenzione devono essere effettuate solo da un adulto. Pulizia della fodera La fodera del Seggiolino è completamente sfoderabile e lavabile a mano o in lavatrice a 30°C. Per il lavaggio seguire le istruzioni riportate sull’etichetta del rivestimento. Non usare mai detergenti abrasivi o solventi. Non centrifugare la fodera e lasciarla asciugare senza strizzarla. La fodera può essere sostituita esclusivamente con un ricambio approvato dal costruttore, poiché costituisce parte integrante del Seggiolino e quindi elemento di sicurezza. ATTENZIONE! Il Seggiolino non deve essere mai usato senza la fodera, per non compromettere la sicurezza del bambino.

REGOLAZIONE DEL CUSCINO APPOGGIATESTA E DELLE CINTURE Appoggiatesta e cinture sono regolabili simultaneamente in altezza in 6 diverse posizioni, per mezzo del tasto posteriore (L). ATTENZIONE! Per una corretta regolazione, l’appoggiatesta deve essere posizionato in modo che le cinture escano dallo schienale all’altezza delle spalle del bambino (Fig. 23). Per eseguire la regolazione tenere premuto il tasto di regolazione posto dietro lo schienale (Fig. 24) e contemporaneamente fare scorrere l’appoggiatesta fino al raggiungimento della posizione desiderata (Fig. 25); a quel punto, rilasciare il tasto e accompagnare l’appoggiatesta fino a udire uno scatto che ne conferma l’innesto. Per tensionare correttamente le cinture del

Per togliere la fodera, agire come indicato di seguito: - premere il pulsante di regolazione delle cin11

ture e contemporaneamente impugnare le due cinture del Seggiolino al di sotto degli spallacci tirandole verso di sé in modo da allentarle (Fig. 16). - sganciare la cintura di sicurezza premendo il pulsante rosso della fibbia (Fig.17). - aprire il velcro di chiusura della fodera dal lato interno dello schienale (Fig 28). - spostare la cintura, completa di spallaccio, al di sotto della fodera (Fig.29). - ripetere la stessa operazione per l’altra cintura. - rimuovere il rivestimento dell’appoggiatesta, lo spartigambe e la fodera del Seggiolino. Per rimontare la fodera e le cinture è necessario: - riposizionare il rivestimento dell’appoggiatesta, lo spartigambe e la fodera del Seggiolino. - prima di chiudere i velcri, far passare al di sopra della fodera le cinture di sicurezza (Fig. 30). ATTENZIONE! Verificare che le cinture non risultino attorcigliate. ATTENZIONE! Per alcune versione è previsto l’utilizzo di una cerniera al posto dei velcri per chiudere la fodera.

essere sostituito: potrebbe aver perso le caratteristiche originali di sicurezza. Conservazione del prodotto Quando non installato sull’auto si raccomanda di conservare il Seggiolino in un posto asciutto, lontano da fonti di calore e al riparo da polvere, umidità e luce solare diretta.

Pulizia delle parti plastiche o in metallo Per la pulizia delle parti in plastica o in metallo verniciato utilizzare solamente un panno umido. Non utilizzare mai detergenti abrasivi o solventi. Le parti mobili del Seggiolino non devono essere in alcun modo lubrificate. Controllo dell’integrità dei componenti Si raccomanda di verificare regolarmente l’integrità e lo stato di usura dei seguenti componenti: • fodera: verificare che non fuoriescano imbottiture o che non ci sia rilascio di parti di esse. Verificare lo stato delle cuciture che devono essere sempre integre. • cinture: verificare che non ci sia un anomalo sfibramento della trama tessile con evidente riduzione dello spessore in corrispondenza del nastro di regolazione, dello spartigambe, sui rami spalle e nella zona della piastra di regolazione delle cinture. • plastiche: verificare lo stato di usura di tutte le parti in plastica che non devono presentare evidenti segni di danneggiamento o di scolorimento. ATTENZIONE! Nel caso in cui il Seggiolino risultasse deformato o fortemente usurato deve

PER ULTERIORI INFORMAZIONI: ARTSANA SPA Servizio Clienti Via Saldarini Catelli, 1 22070 Grandate COMO-ITALIA Tel. N° verde 800.188.898 www.chicco.com 12
