Marca	AMS
Modello	CT410
Categoria	Autoradio
Alimentazione	12 V CC (11-16 V), telaio a massa
Potenza max. di uscita	4 × 25 W o 2 × 20 W
Impedenza altoparlante	4 a 8 Ω
Peso	1,0 kg
Gamma FM	87,5 – 108,0 MHz (passo 50 kHz)
Gamma OM (MW)	522 – 1620 kHz (passo 9 kHz)
Gamma OL (LW)	153 – 280 kHz
Rapporto segnale/rumore	50 dB
Numero di stazioni memorizzabili	36 (18 FM / 12 OM / 6 OL)
Formati audio supportati	MP3 (via USB/SD)
Capacità max. file MP3	1 000 file / 999 cartelle
Capacità max. supporto USB/SD	8 GB (FAT/FAT32)
Connettività	USB anteriore, lettore SD, antenna radio
Funzioni audio	Equalizzatore (Classic/Pop/Rock/Flat), Bilanciamento, Fader
Sicurezza	Fusibile di ricambio identico, non smontare da soli
Manutenzione e pulizia	Pulire con un panno asciutto, evitare solventi
Riparabilità	Contattare un tecnico autorizzato o il servizio clienti
Pezzi di ricambio	Disponibili presso il produttore o rivenditore

Domande frequenti - CT410 AMS

L'apparecchio non si accende, cosa fare?

Verificare che il contatto dell'auto sia inserito, che i cavi siano collegati correttamente e che il fusibile non sia bruciato. Sostituire il fusibile con uno nuovo dello stesso amperaggio.

Non c'è suono, cosa verificare?

Assicurarsi che il volume non sia al minimo o che la funzione MUTE non sia attivata. Verificare anche le connessioni degli altoparlanti.

Come memorizzare una stazione radio?

Selezionare la banda desiderata (FM1/FM2/FM3/AM1/AM2/LW), sintonizzare la stazione, quindi premere uno dei tasti da 1 a 6 per più di 2 secondi per registrarla.

Le stazioni memorizzate scompaiono dopo un'interruzione di batteria, perché?

Ciò accade se il cavo di alimentazione permanente (memoria) non è collegato correttamente. Verificare il cablaggio dell'autoradio.

La ricezione radio è cattiva, cosa fare?

Verificare che l'antenna sia collegata correttamente e completamente estesa. Se è rotta, sostituirla con una nuova.

Il mio lettore USB o la mia scheda SD non viene riconosciuto/a, come risolvere?

Verificare che il file system sia in FAT o FAT32 (NTFS non supportato). Provare un supporto con capacità inferiore a 8 GB e contenente meno di 30 cartelle.

Come impostare l'ora sull'autoradio?

In modalità Radio, premere più volte il pulsante DISP fino a visualizzare l'ora. Tenere premuto DISP per 2 secondi, i minuti lampeggiano. Ruotare la manopola del volume per regolarli, quindi premere nuovamente DISP per confermare.

Cosa significa la funzione AF/TA?

AF (Frequenze Alternative) consente di seguire automaticamente la stessa stazione su diverse frequenze. TA (Annuncio Traffico) dà priorità alle informazioni sul traffico. È possibile attivarle/disattivarle tramite il pulsante SEL.

Come utilizzare l'equalizzatore?

Premere il pulsante SEL fino a visualizzare EQ, quindi ruotare la manopola del volume per scegliere tra: OFF, CLASSIC, POP, ROCK, FLAT.

Lo schermo mostra un comportamento anomalo, cosa fare?

Premere il pulsante RESET (situato sul pannello frontale) per ripristinare l'apparecchio. Ciò risolve la maggior parte dei malfunzionamenti software.

MANUALE UTENTE CT410 AMS

Seleccionar la pista precedente

9.- Modo radio

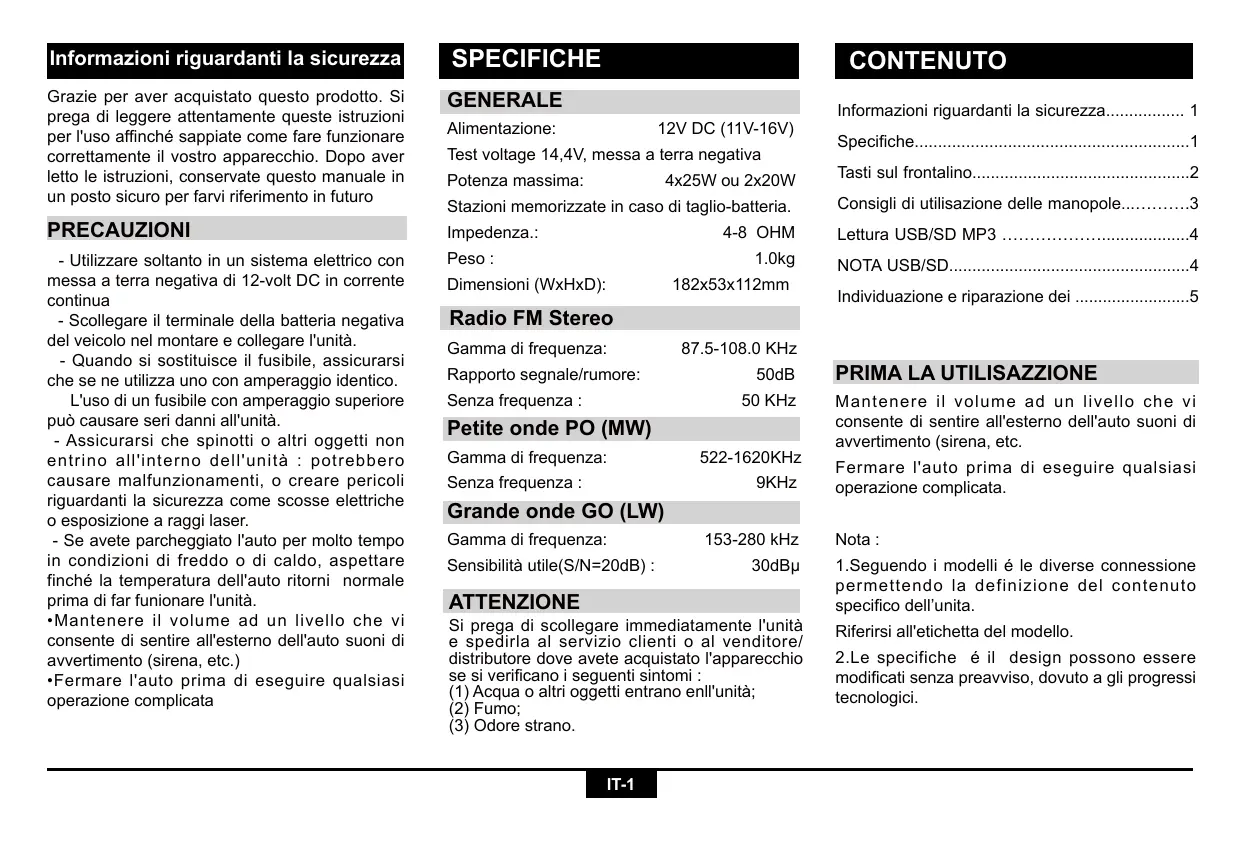

Informazioni riguardanti la sicurezza

Grazie per aver acquistato quello prodotto. Si prega di leggere attendamente queste istruzioni per l'uso affinché sappiate come fare funzionare correttamente il vosto appearecchio. Dopo aver letto le istruzioni, conservate quello manuale in unippo sicuro per farvi riferimento in futuro

PRECAUZIONI

• Utilizzare soltanto in unsystema elettrico con messa a terra negativa di 12-volt DC in corrente continua
• Scollegare il terminale della batteria negativa del veicolo nel montare e collegare l'unità.
• Quando si sostituisce il fusibile, assicurarsi che se ne utilizes una con amperaggio identico.

L'uso di un fusabile con amperaggio superiore cui po causare seri danni all'unità.

• Assicurarsi che spinotti o altri oggetti non entrino all'interno dell'unità : potrebbero causare malfunzionamenti, o create pericolì riguardanti la sicurezza come scosse elettriche o esposizione a raggi laser.
• Se avete parcheggiato l'auto per molto tempo in condizioni di freddo o di caldo, aspettare finché la temperatura dell'auto ritorni normale prima di far funionare l'unità.
  -Mantenere il volume ad un livello che vi consente di sentire all'esterno dell'auto suoni di avvertimento (sirena, etc.)
  -Fermare l'auto prima di eseguire qualsiasi operazione complicata

SPECIFICHE

GENERALE

Alimentazione: 12V DC (11V-16V)
Test voltage 14,4V, messa terra negativa
Potenza massima: 4x25W ou 2x20W
Stazioni memorizzate in caso di taglio-batteria.
Impedenza.: 4-8 OHM
Peso : 1.0kg
Dimensioni (WxHxD): 182x53x112mm

Radio FM Stereo

Gamma di frequenza: 87.5-108.0 KHz

Rapporto segnale/rumore: 50dB

Senza frequenza : 50 KHz

PetiteondePO(MW)

Gamma di frequenza: 522-1620KHz

Senza frequenza : 9KHz

Grandeonde GO (LW)

Gamma di frequenza: 153-280 kHz

Sensibilità utile(S/N=20dB): 30dBμ

ATTENZIONE

Si prega di scollegare immediatamente l'unità e spedirla a servizio clienti o al venditore/distributore dove avete acquistato l'apparecchio se si verificano i seguenti sintomi :

(1) Acqua o altri oggetti entrano enll'unità;
(2) Fumo;
(3) Odore strano.

CONTENU

Informazioni riguardanti la sicurezza. 1

Specifice. 1

Tasti sul frontalino. 2

Consigli di utilizzazione delle manopole. 3

Lettura USB/SD MP3 4

NOTA USB/SD. 4

Individuzione e riparazione dei 5

PRIMA LA UTILISAZZIONE

Mantenere il volume ad un livello che vi consente di sentire all'esterno dell'auto suoni di avvertimento (sirena, etc.

Fermare l'auto prima di eseguire qualsiasi operazione complicata.

Nota :

1. Seguendo i modelli é le diverse connessione permettendo la definizione del contento specifico dell'unita.

Riferirsialt'etichetta delmodello.

2.Le specifiche é il design possono essere modificati nella preavviso, dovuto a gli progressi Tecnologici.

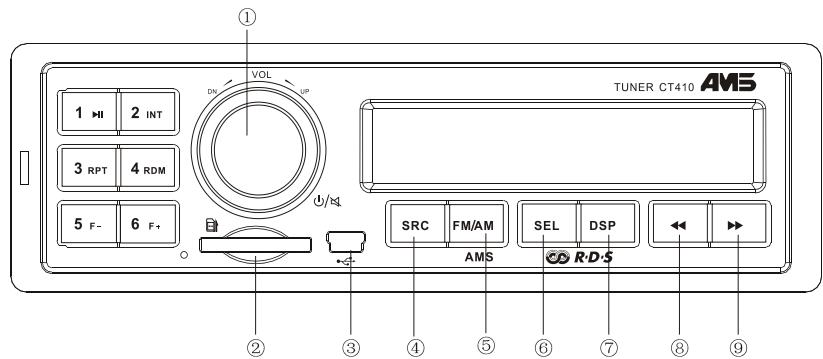

1.-Accensione
-Mute
- Premere il pulsante POWER per accendere l'apparecchio quando il quadro di accensione dell'auto
- è acceso. Premere e mantenere il pulsante premuto per spegnere l'apparecchio.
2. - Scheda SD
3. - Scheda USB
4. - SRC

Radio

USB (quando inserzione USB)

Scheda (quando inserzione SD)

-Autostore (premere 1 secondo)

memorizzazione automatica delle

frequenze le oiu potentié registrazione su

gli tasti di 1 à 6

1. • Premere per selezionare VOL/PTY/AF/TA/BAS/TRE/BAL/FAD, per adattare.

2. Premere per selezionare EQ in :EQ OFF-CLASSIC-POP-ROCK-FLAT

3. Ruotare la manopola VOL per adattare il volume.

7.- Premere per visualizzare el orario, mantenere appogiato per regolare el orario

Ruotare la manopola bajo a trovare il nome della cartella/file/ID3 TAG/Orario

8.- Ricerca automatica delle stazioni radio precedente (mantenere premuto per commutazione in modo manuale)
- Modo MP3
Selezionare la pista precedente
9.- Modo radio

Ricerca automatica delle stazione successive (mantenere premuto per commutazione in modo manuale)

• Modo MP3

Selezionare la pista segunte.

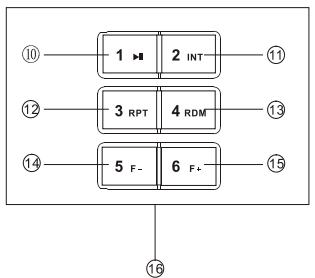

10.- Lettura / pausa
11.- Programma Intro /lettura da 10 secondi da
ogni prezzi per cercare
12.- MP3 Repeat (riproduzione de la stessa canzone o del file)
13.-MP3 modo aleatorio (lettura aleatoria en un ou tous les dossiers)
14.- MP3 cartella precedente
15.- MP3 cartella seguente
16.- 10~15 in modo radio selezione delle stazione radio pre-reglate Premere per selezionare la stazione Per registrar una Frequencia,mantenero uno de gli tasti piu di 2 secondi.

CONSIGLI DI UTILISAZIONE DELLE MANOPOLE

Lettura dei MP3

Salto di pista

Premere sulla manopola per averre la pista precedente o la pista seguente

Ricerca rapida delle piste

Premere sulla manopola per selezionare la cartella MP3 ritorno/avante

Regolare el orario

In modo Radio premere la manopola DISP, ruotare fino a visualizzare PTY/Clock/ frequencia radio in corso

Modolettura MP3:Premere la manopola DISP, ruotare fina a trovare la cartella /file/ID3 TAG/ Orario.

Premere poi su DISP un po' piu di 2 secondi, la visualisazionale delle minute clignote, ruotare la manopola volume per regolare i minuti, ruotare la manopola per regolare el orario, premere su Display per confermare.

Tuner

Ricerca delle stazioni in automatica

Ricerca automatica delle stazioni precedente o successive.

Ricerca delle stazioni manuele

Mantenere premutto durante un po' più di 2 secondi per commuttare in modo manuele, premere la manopola per una ricerca delle stazioni precedente o successive.

Registrazi

in modo FM1/FM2/FM3/AM1/AM2/LW, premere et mantenere la pressione sulla la manopola 1-6 per registrar la stazione in corso.

Si puo stoccare al totale 36 stazioni (18FM/12PO/6GO)

RDS

Premere sull' bottone SEL per avere la funzione AF/TA,ruotare la mamopola VOL per attivare o disattivare la funzione AF/TA

Premere sull' bottone SEL per avere la funzione PTY, ruotare la mamopola VOL per

visualizzare NEWS e dei programmi tipi POP.

Cuando avete visualizzato NEWS, premere la manopola 1-6 per selezionare la regolazione opposa.

1-SPORT / 2.Drama / 3.CULTURA / 4.METEO/5.VIAGGIO/6.SOCIALE

Cuando POP è affisso, premere sull' bottone 1-6 per selezionare la regulazione opposa.

1-ROCK/2-EASY/3-LIGHT/ 4.CLASSICS/5.DAZZ/FOLK

Lettura USB/SD MP3

Caricare / Uscire la carta SD

Inserire la carta SD nell'ubicazione, con la connectica diritta verso il basso.

L'unità jouera automaticamente la musica e lo schermo LCD visualizzara CARD.

Premere la manopola SRC e commutare in modo non Card, premere leggermente sulla carta per farla uscire.

Caricare/ uscire la scheda USB

1. Inserire la scheda USB sur le cordon et insere il connettore nell'frontalino, l'unità Giochera la musica stoccata sulla USB, é il schermo montrara USB.
2. Premere la manopola SRC é commutare in modo non USB é ritirare la USB.

NOTA USB/SD

Funzioni USB (flash Memory type) Musica MP3

1. Supporto Carta SD
2. USB memoria 2 in 1 supporto (SD)
3. Fat 12/fat 16fat 32 sé possible
4. Supporto scheda USB 1.1 - il supporto USB 2.0 (se non supporta la velocità della USB 2.0, utilizzato la velocità du supporto USB 1.1)
5. file WMA non sono supportati dall'apparecchio
6. La quantita maximum di MP3 é di 1000 la quantità maximum delle cartelle é di 999
7. E preferabile utilizzato una CARTA USB/SD/MMC di cui la capacité di stoccaggio è di meno di 8GB, e la capacité di stoccaggio delle cartelle di 30.8. Tutte le USB non sono compatibile con l'unità.

Nota : Il connettore USB non era alimentata

INDIVIDUAZIONE E RIPARAZIONE DEI GUASTI

La checklist seguente puo aiutarvi a risolverne alcuni problemi che potreste incontrare usingo l'unita. Prima di consultarla, controllare le connessioni e seguire le istruzioni nel manuale di uso. Non utilizzare l'unita in condizioni abnormi, per esempio sulla sua, o confumo o odori strani che possono causare incendi o scosse elettriche; in quello caso, smettere immediamente di utilizzato e chiamate il negozio dove lo avete acquistato.

Problema probabile	Causa Probabile	Soluzione
Généralités
L'unità non si accende.	Quadro spento. Il cavo non è collegato correttamente. Fusibile bruciato.	Ruotare la chiave nel quadro. Controllare i cablaggi. Sostituire il fusibile con uno nuovo dello stesso amperaggio.
Nessun segnale audio	Il volume è regolato al minimo o la funzione mute è attivata.	Controllare il volume o disattivare la funzione MUTE.
L'unità o il schermo non funziona normalmente.	Ilsystema del unità è instable	Premere la manopola RESET.
Modo TUNER
Non riceve le stazioni radio.	L'antenna non è collegata correttamente.	Collegare correttamente l'antenna.
Qualità Bassa di ricerca delle stazioni radio.	L'antenna non è estesa Completely o è rota.	Estendere pienamente l'antenna e se è rota, sostiturla con una nuova.
Le stazioni programmate sono state perse.	Il cavo della batteria non è collegato correttamente.	Collegare il live permanente sull'unità al live permanente sul veicolo.
Modo USB/SD/MMC
Non idoneo a inserire il dispositorivo USB o la schedà SD/MMC.	La memory card o il dispositivo USB è stato inserto nella posizione sbagliata.	Inserirla nell'altra posizione.
Il dispositorivo USB o la schedà SD/MMC non può essere letta.	Il formato NTFS non è supportato.	Controllare che il systema file è in formato FAT o FAT32 . A causa di diversi formati, alcuni modelli di dispositivi di memorizzazione olettori MP3 potrebbero non essere letti.
