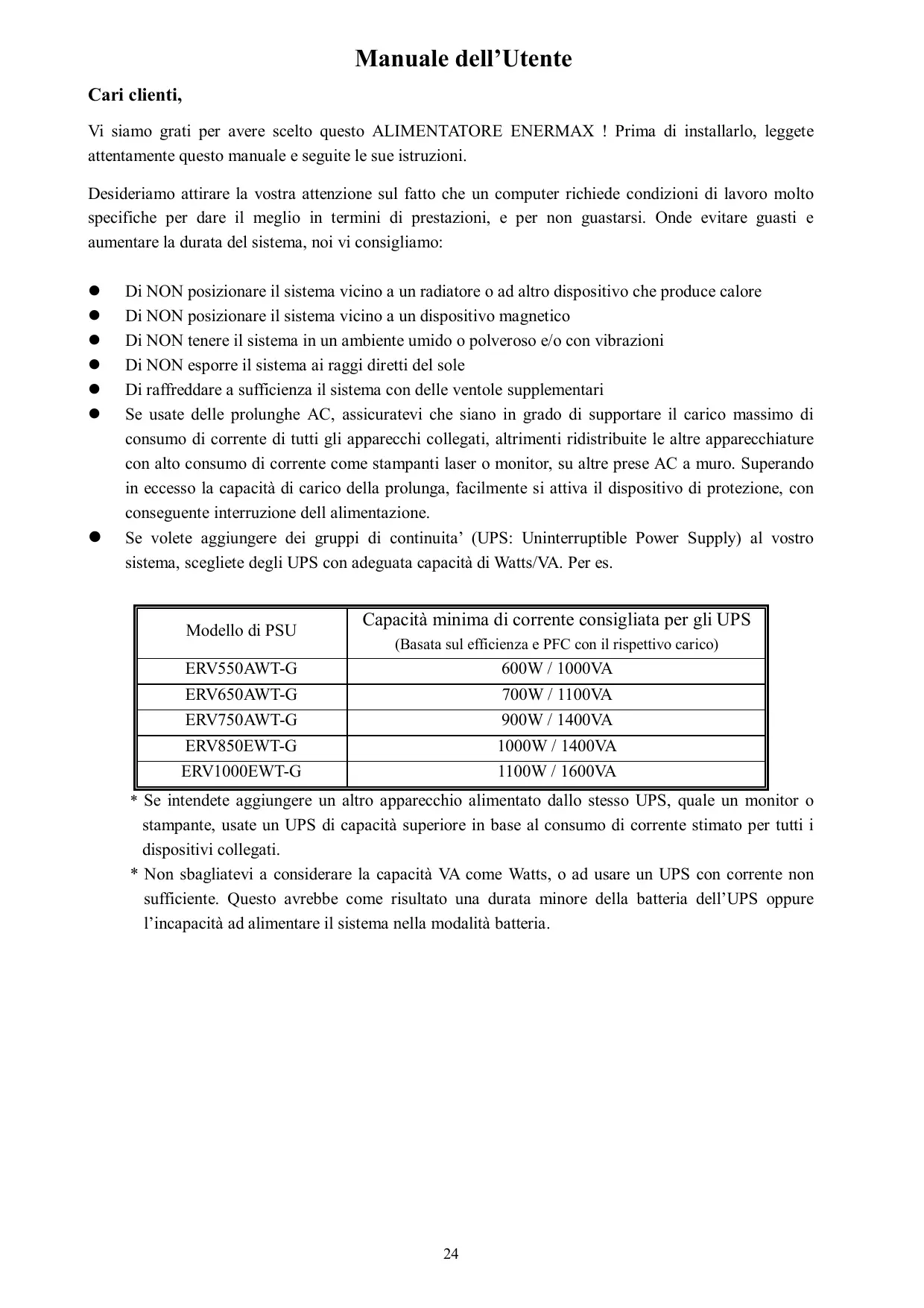

Vi siamo grati per averere scelto quello ALIMENTATORE ENERMAX! Prima di installarlo, leggete attendamente quello manuale e seguite le sue istruzioni.

Desideriamo attirare la vostraattenzione sul fatto che un computer richiede condizioni di lavoro molto specifiche per dare il meglio in termini di prestazioni, e per non guastarsi. Onde evitare guasti e augmentare la durata delsystema, moi vi consigliamo:

Di NON posizionare ilsystema vicino a un radiatore o ad altri dispositivo che produce calore
- Di NON posizionare ilsystema vicino a un dispositivo magnetico
Di NON tenere il systema in un ambiente umido o polveroso e/o con vibrazioni
Di NON esporre ilsystema ai raggi diretti del sole
Di raffreddare a sufficienta ilsystema con delle ventole supplementari
- Se usate delle prolunghe AC, assicuratévi che siano in grado di supportare il carico massimo di consumo di corrente di tutti gli apparecchi collegati, altrimenti ridistribuite le altre apparettiature con alto consumo di corrente come stampanti laser o monitor, su altre prese AC a muro. Superando inccesso la capacité di carico della prolunga, lavorante si attiva il dispositivo di protezione, con seguente interruzione dell'alimentazione.
- Se volete aggungere dei gruppi di continuita' (UPS: Uninterruptible Power Supply) al vostro sistema, scegliete degli UPS con adeguata capacité di Watts/VA. Per es.

Modello di PSU	Capacità minima di corrente consigliata per gli UPS (Basata sul efficienza e PFC con il rispettivo carico)
ERV550AWT-G	600W / 1000VA
ERV650AWT-G	700W / 1100VA
ERV750AWT-G	900W / 1400VA
ERV850EWT-G	1000W / 1400VA
ERV1000EWT-G	1100W / 1600VA

• Se intendete aggiungere un altre apparetcchio alimentato dallo stesso UPS, quale un monitor o stampante, usate un UPS di capacità superiore in base al consumo di corrente stimato per tutti i dispositivi collegati.
• Non sbagliatevi a considerare la capacité VA come Watts, o ad usare un UPS con corrente non sufficiente. Questo avrebbe come risultato una durata minore della batteria dell'UPS oppure l'incapacità ad alimentare ilsystema nella modalità batteria.

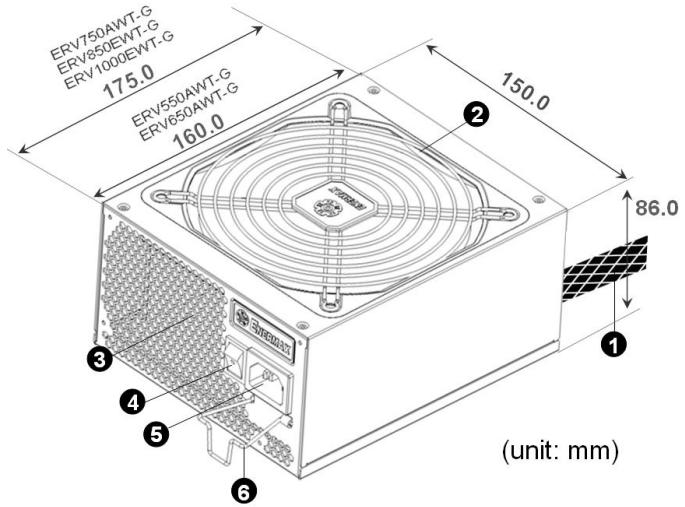

NOME DELLE PARTI

① Cavo di output: Consultare la sezione "Cavi e connettori".
② Ventola. #1
③ Condotto espulsione aria calda (struttura a nido d'ape). #1
④ Interruttore ON/OFF: (I = ON, O = O F F) #2
⑤ Entrata AC. #2
(6) CordGuard. #3

1 Per garantire un miglior raffreddamento del sistema, non ostruire la ventola dell' alimentatore o il condotto per l'espulsione dell' aria caldaippo sul retro

Questo alimentatore implementa la funzione HeatGuard : quando il sistema viene spento, o entra nella modalità sleep ACPI S3/S4, la ventola continua a dissipare calore per 30 60 secondi allungandoosi la vita delsystema.

2.2016: During the assembly of the system, rimuovere SEMPRE il cavo AC alla presa AC, Solo alla si potra operare sulle apparettiature in totale sicurezza.

3 Il cavo di alimentazione AC, più sconnettersi a seguito di sollecitazioni improprie. Il dispositorio Enermax CordGuard, mantiene saldamente in posizione il connettore di alimentazione, evitando spegnimenti improvisi ed il danneggiamento del PC.

① Alloggiare l'alimentatore all'interno del case ed assicurarsi che il connettore I/O sia in posizione "O".

② Premere contemporaneamente le due alette del dispositivo CordGuard ed insertire negli apposti fori di alloggamento vicino al cavo di alimentazione AC.

③ Connettere il cavo AC all’Alimentatore.

④ Chiudere il dispositivo CordGuard, mediante pressione su diesso. Ciò consente di mantenere perfettamente in posizione il connettore AC.

1. CordGuard nasce per essere impiegato esclusivamente con Alimentatori Enermax Compatibili.L'installazione su prodotti di altremarca potrebbe dare luogo a problemi.
2. Quando si esuguono operazioni di installationo manutenzione del systema si deve SEMPRE rimuovere il cavo di alimentazione AC dal relativo connettore

CAVI E CONNECTTORI

Tutti i connettori sono stati progettati per impedirne l'insertimento errato. Se non fosse possibile inseire con facilità un connettore, controllate se il suo orientamento è corretto. Non cercate di inserirlo a forza o di modificare i connettori: quello potrebbe danneggiare l'alimentatore ed i componenti delsystema,或者其他 invalidate n garanzia.

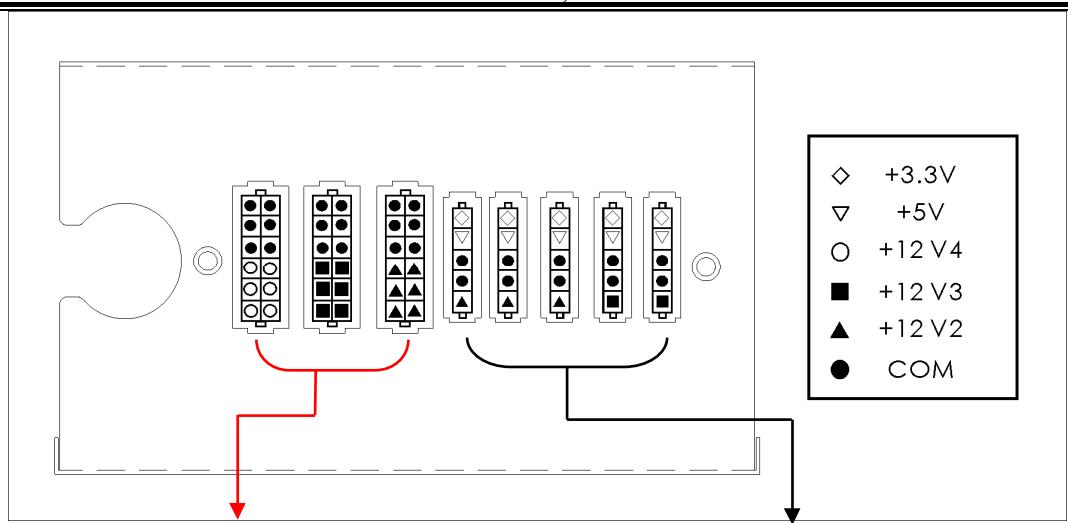

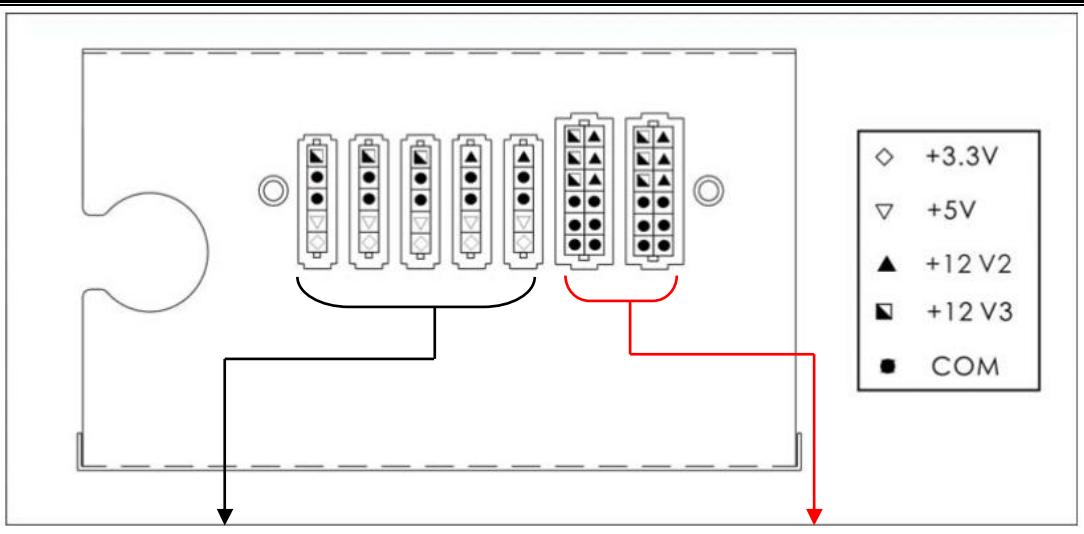

Il seguente grafico illustra il layout delle prese modulari e la distribuzione delle linee.

Prese ROSSE 12P

Prese NERE 5P

Forniscono 3.3V/5V/12V per alimentare ilettori o altre periferiche.

Forniscono 12V per per alimentare scheda grafica, CPU o RAM.

(ERV750AWT-G / ERV850EWT-G / ERV1000EWT-G)

Prese NERE 5P

Prese ROSSE 12P

Forniscono 12V per per alimentare scheda grafica, CPU o RAM.

Forniscono 3.3V/5V/12V per alimentare ilettori o altre periferiche.

• Questo prodotto include una protezione per sovraccarico per linea multipla da 12v. Se si lascia che molte periferiche usino solo una linea da 12v, ciò potrebbe far scattare la protezione per sovraccarico e spegnere il sistema.Per sud dividere il carico di corrente e assicurare la miglior estabilità e sicurezza consigliamo di ricollegare i cavi di alimentazione delle periferiche ad altre linee da 12v.

TIPI DI CONNECTORI

	Scheda madre 24P Cavo native, linea 12V alimentata da 12V1 Per le nuove generations MB: ATX/EEB/CEB.
	8P CPU +12V Cavo native, linea 12V alimentata da 12V1 (750/850/1000W) Per server/workstation multi-CPU e sistemi a CPU singola.
	4+4P (8P) CPU +12V, in modalità combinata Cavo native, linea 12V alimentata da 12V1 Per server/workstation multi-CPU e sistemi a CPU singola
4+4P (8P) CPU +12V, in modalità separata Cavo nativeo, linea 12V alimentata da 12V1 Per server/workstation multi-CPU e sistemi a CPU singola Usare il connettore con il segno “12V”.
6+2P (8P) PCI Express, in modalità combinata Cavo nativeo, linea 12V alimentata da 12V4 (850/1000W) La configurazione a 8-pin supporta quale schede grafiche di ultima generatione, che richiedono il connettore PCI-E a 8 pin.
6+2P (8P) PCI Express, in modalità separata / 6P PCI Express Cavo nativeo, linea 12V alimentata da 12V4 (850/1000W) La configurazione a 6-pin supporta quale schede grafiche ad elevata prestazione che richiedono il connettore PCI-E a 6 pin.
SATA #1 Per ilettori SATA/SAS.
4P Molex #2 Per ilettori IDE/SCSI/SAS o per alcuni modelli di schede grafiche AGP
FDD Perlettori floppy o schede add-on.

1 Certilettori SATA accettano il connettore SATA o Molex 4P. Usare l'uno o l'alto connettore per alimentare il driver, MA NON TUTTI E DUE! Controllare il manuale dellettore per i dettagli.

2 Alcune MB potrebbero richiedere quello connettore allo scopo di ripartire la corrente, necessariaagli sot PCI-E , erogata sulla linea +12V del connettore principale a 24 Pin. Nel caso il vostro sistema contenga più schede grafiche di fascia alta,collegate il connettore al Socket correspondente sulla MB. In seguito controllate, sul manuale della stessa, per ottenere maggiori dettagli.

CAVI MODULARI IN DOTAZIONE

Usare SOLO cavi modulari ENERMAX forniti in dotazione con l'alimentatore ENERMAX. Cavi di terzi potrebbero non essere compatibili e potrebbero causare un danno al sostro PSU e/o alsystema: l'uso di cavi di terme parti renderà nulla la garanzia del PSU.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Cavo modulare per 1 o 2 schede grafiche PCI Express, che richiedono il connettore PCI-E 6P o 8P.

EMC019-G: 4 x SATA drives Cavo modulare perlettori SATA/SAS e HDD.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Cavo modulare perlettori IDE/SCSI/SAS ed altre periferiche.

EMC021-G: 2 x SATA & 2 x 4P Molex Cavo modulare perlettori SATA/SAS/IDE/SCSI e periferiche.

I cavi modulari in dotazione potrebbero presentare differenze a seconda del modello e del luogo di commercializzazione
Ulteriori cavi opzionali sono disponibili per la vendita all'indirizzo: www.enermax.com

Note: Se il vostroistema richiede un particolare cavo modulare per la sua configurazione, contattate l'assistenza tecnica di ENERMAX.

Attacco dei cavi modulari al PSU Il connettore da 5-pin / 12-pin sul cavo modulare e la presa modulare del PSU ha un segno di freccia. È extremamente facile effettuire il collegamento corretto: 1. Connettore nero alla presa nera, lo stesso dicasi per il connettore rosso. 2. Le punte della freccia deve corrisponde.

Come staccare i cavi modulari dal PSU Il connettore da 5-pin / 12-pin sul cavo modulare ha due ganci per agganciarsi con le prese modulari del PSU. Quando si stacca la spina del cavo modulare dal PSU, premere i due ganci insieme ed estrarre delicatamente il cavo.

Prima di accendere il sistema controllare che:

1. Il connettore principale della corrente (24 pin) sua adeguatamente collegato.
2. Il connettore di corrente CPU +12V (configurazione 4 o 8 pin), e/o un connettore Molex 4P (se richiesto da MB) sua adeguatamente collegato.
3. Tutti gli altri connettori necessari siano adeguatamente collegati.
4. Il cavo AC sua adeguatamente collegato alla presa a muro e alla presa di entrata AC del PSU.
5. Chiudere il telaio delsystema.
6. Accendere il PSU girando l'interruttore ON/OFF su "ON", e il sistema è primo.

PROTEZIONE, SICUREZZA E AFFIDABILITA

Il PSU ENERMAX è dotato di molte protezioni. In caso di situazioni anomale, l'alimentatore viene spento automaticamente per evitare pericoli verso le personne o componenti del PC. La protezione viene generalmente attivata dal malfunzionamento di un componente o alla negligenza dell'utente. In quello caso verificare il PC e l'ambiente di lavoro procedendo come segue:

1. Portare l'interruttore I/O dell'alimentatore nella posizione "O", scollegare il cavo CA alla presa a muro e l'alimentatore dall'ingresso CA.
2. Controllare la temperatura del PSU toccandolo. Se risultata molto caldo potrebbe esserci un malfunzionamento delle ventole o della ventola PSU o un montaggio errato del PC.
3. Attendere alcuni minuti fino al raffreddamento del PSU.
4. Ricollegare il cavo CA alla presa a muro e l'alimentatore all'ingresso CA.
5. Portare l'interruttore I/O dell'alimentatore nella posizione "I" e riavviare il sistema.
6. Controllare se tutte le ventole funzionano.
7. Contattare il supporto technique del costruttore del componente che si ritiene sua causa del problema (p.e. MB, GPU o PSU).

Se avete domande o avete bisogno di supporto, contattate il vostro rivenditore o il centro assistenza della filiale ENERMAX

©2011 ENERMAX Technology Corporation. Tutti i diritti riservati. Le specificazioni sono soggetti a cambiamenti nella preavviso. Il prodotto reale e gli accessori potrebbero essere diversi delle illustrazioni. Possibili omissionsi ed errori di stampa. Il contentuto della spedizione potrebbe essere diverso secondo i diversi paesi o zone. Certi marchi possono essere rivendicati come proprietà di altri. è severamente proibita la coproduzione in qualsiasi maniera sera il permesso scritto di ENERMAX.
