MANUALE UTENTE TD 640 S ICE HOTPOINT

Collegamento elettrico

Collegamento gas

Targhetta caratteristiche

Caretteristiche dei brucitori ed ugelli

Descrizione dell'apparecchio, 6

Vista d'insieme

Avvioeutilizzato,7

Consigli pratici per l'uso dei bruciatori

Consigli pratici per l'uso delle piastre elettriche

Precauzioni e consigli, 8

Sicurezza generale

Smaltimento

Manutenzione e cura, 9

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Anomalie erimedi, 10

Assistenza, 11

Assistenza attiva 7 giorni su 7

IT

Hotpoint

ARISTON

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a personne, animali o cose.
! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati seconde le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e successivi aggiornamenti. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzatotramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.

In camino o in canna fumaria ramificata (riservata agli appareche di cottura)

Direttamente all'esterno

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3/h per kW di potenza installata.

Esempi di aperture di ventilazione per l'aria comburente

Ilsystemapuoessere realizzatoprelevando direttamente l'ariadall'esterno dell'edificiotramite uncondotto di almeno 100~cm^2 disezione utile etale che nonpossa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.

• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano versus il basso. Quindi i locali contententi bidoni di GPL debbono prevedere delle aperture verso l'esterno così da

permettere l'evacuation dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzato, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^ .

Incasso

I piani a gas eisti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a fianco di mobili la cui altezza non superiQLlla del piano di lavoro. Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650~mm .
• Posizione are i pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (vedi figura).

• Il vano del mobile dovrà averre le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

• Prima di procedere al fissaggio al top, posizionare la guar-nizione (in dotazione) lungo il perimetro del piano come rappresentato in figura.

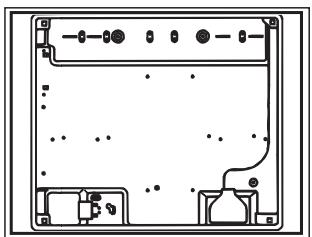

Schema di fissaggio dei ganci

Posizione gancio per top H=20mm

Posizione gancio per top H=30mm

Posizione gancio per top H=40mm

Avanti

Dietro

! Usare i ganci contentui nella "confezione accessori"
- Nel caso in cui il piano non sia installato su di un forn o incasso, è necessario insertire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. nella parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continu che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installatione sopra un forno da incasso sulla ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingressso e di uscita (vedi figure).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduzione di terra del cavo è contraddistinto dai colori gialloverde. Nel caso di installatione sopra un forno da incasso l'allaccio elettrico del piano e quello del forno delve essere realizzato separatamente, via per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicate nella targhetta caratteristica. In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrogatto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza. Prima di effettuare l'allaccimento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparentecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas". Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-EN 12864

e successiviaggiornamenti.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNICIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installmentazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzato una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esse è predisistosto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettando le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei brucitori ed ugelli").
3. rimontare le parti eseguendo all'inverso le operazioni.
4. al termine dell'operazione, sostuite la vecchia etichetta taratura con那一 corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Regolazione aria primaria dei bruciatori
I brucitori non necessitano di nessuna regolazione dell'aria primaria.
- Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
3. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spagnimenti dei bruciatori.
4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con brucatori al minimo aumento la portata dei minimi stessi agenda sulla vite di regolazione.

1. Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralacca o materiali equivalenti.
   ! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.
   ! Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella correspondente al nuovo gas di utilizzato, reperibile presso i nostri Centri Assistenza Tecnica.
   ! Qualora la pressione del gas utilizzato sa diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conformme alle seguenti Dirette Comunitarie: 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 90/336/CEE del 29/06/90 (Gas) e successive modificazioni. 2002/96/CE

Caratteristiche dei brucatori ed ugelli

Tabella 1				Gas liquido					Gas naturale
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.* )		By-Pass 1/100 (mm)		ugello 1/100 (mm)	portata* g/h		ugello 1/100 (mm)	portata* l/h
		Nomin.	Ridot.				***	**
Rapido (R)	100	3,00	0,70	41	39	86	218	214	116	286
Rapido Ridotto (RR)	100	2,60	0,70	41	39	80	189	186	110	248
Ultra Rapido (UR)	100	3,40	0,70	41	39	91	247	243	123	324
Semi Rapido (S)	75	1,65	0,40	30	28	64	120	118	96	157
Ausiliario (A)	55	1,00	0,40	30	28	50	73	71	79	95
Mini WOK (MW)	110	3,50	1,30	-	57	94	254	250	138	333
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)						28-30	37	20
							20	25	17
							35	45	25

• A 15°C e 1013 mbar-gas secco
  Propano P.C.S. = 50.37 MJ/Kg
  * Butano P.C.S. = 49.47 MJ/Kg

Naturale P.C.S. = 37.78 MJ / m^3

(1) Solo per apparecchi con dispositivo di sicurezza contro le fughe di gas

TD 640 IX/HA
TD 640 S IX/HA
TQ 640 S GH/HA
TZ 640 S /HA

TD 641 S IX/HA

TD 631 S IX/HA

TD 750 S IX/HA

TD 751 S GH/HA
TQ 751 S GH/HA
TZ 751 S/HA

IT

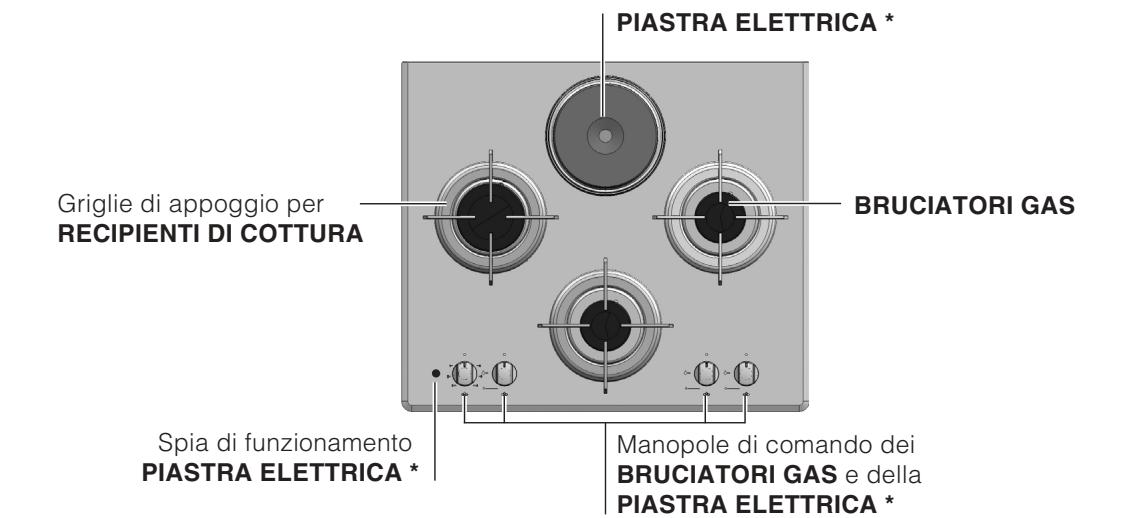

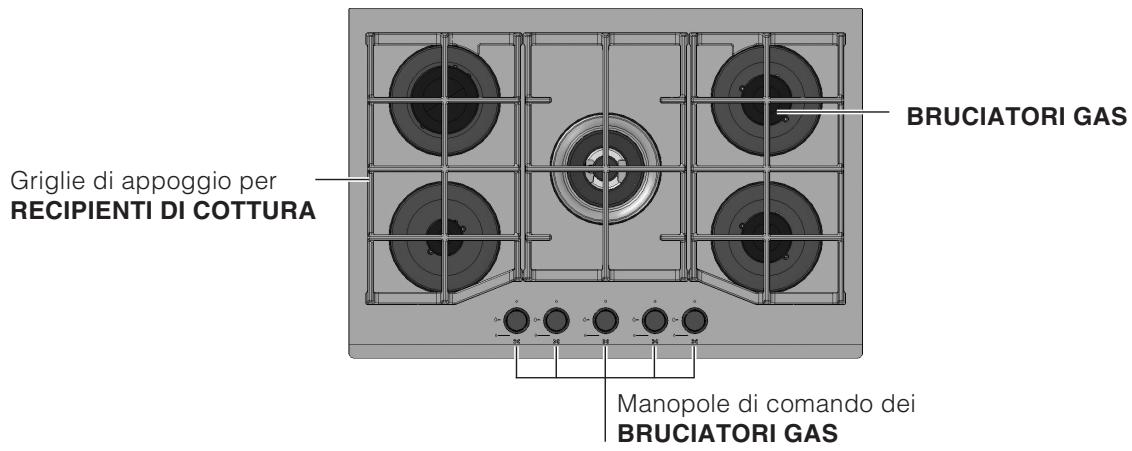

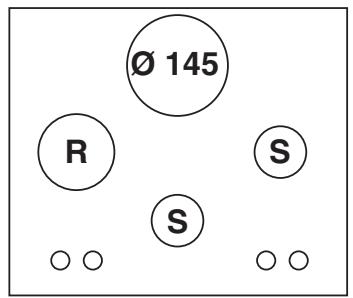

Vista d'insieme

PIASTRE ELETTRICHE possono essere di vari diametri e potenze diverse: "normali" o "rapide", quest' ultime si riconoscono dalle及其他 per la presenza di un bollo rosso al centro.
- Spia FUNZIONAMENTO PIASTA ELETTRICA si accende per qualsiasi posizione della manopola diversa da quella di spento
- BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.

• Manopole di lavoro dei BRUCIATORI GAS e della PIASTRA ELETTRICA* per la regolazione della fiamma o della potenza.

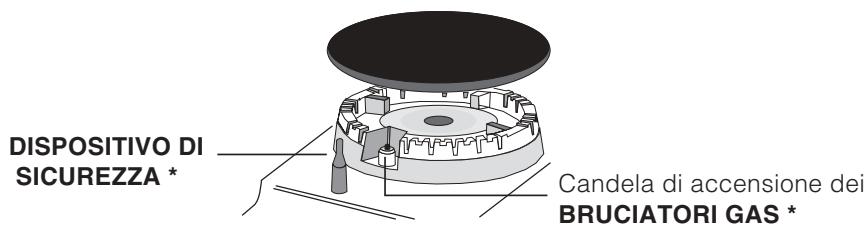

• Candela di accensione dei BRUCIATORI GAS* permette l'accensione automatica del bruciatore prescelto.
• DISPOSITIVO DI SICUREZZA* in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.
• Presente solo in alcuni modelli.

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

Brucitori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

Spento
Massimo
Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 6 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Nei modelli dotati di candelà di accensione, per accendere il bruciatore prescelto, prima premere il pulsante di accensione, identificato dal symbolo , poi premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Alcuni modelli sono dotati di accensione integrata all'interno della manopola, in quello caso è presente la candela di accensione ma non il pulsante di accensione. Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino alla avvenuta accensione.

! Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al symbolo “●”).

Consigli pratici per l'uso dei brucitori

Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriscano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.

• al momento dell'ebollizione ruotare la manopola sino alla posizione di minimo.

• Presente solo in alcuni modelli.

Bruciatore	Ø Diametro Recipienti(cm)
Rapido (R)	24 – 26
Rapido Ridotto (RR)	24 – 26
Ultra Rapido (UR)	24 – 26
Semi Rapido (S)	16 – 20
Auxiliario (A)	10 – 14
Mini WOK (MW)	24 – 26

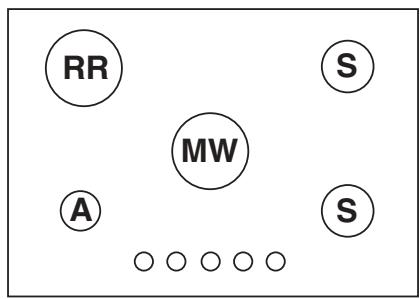

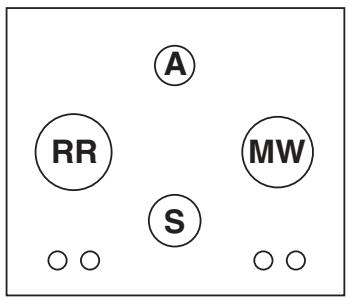

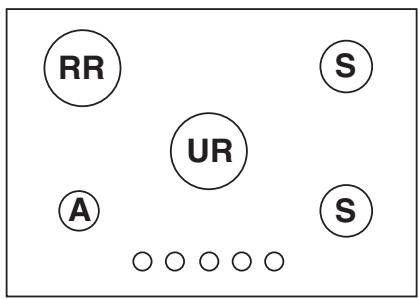

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

Piastra elettrica *

La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o anti-orario su 6 positioni diverse:

Pos.	Piastra normale o rapida
0	Spento
1	Potenza minima
2 - 5	Potenze intermediie
6	Potenza massima

Per qualsiasi posizione della manopola diversa daQLI qlla di spento, si ha l'accensione della spia di funzionamento.

Consigli pratici per l'uso delle piastre elettriche

Per evitare dispersioni di calorie e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra.

Pos.	Piastra normale o rapida
0	Spento
1	Cottura di verdure, pesci
2	Cottura di patate (a vapore) minestre, ceci, fagioli
3	Proseguito di cottura di grande quantità di cibi, minestroni
4	Arrostire (medio)
5	Arrostire (forte)
6	Rosolare o raggiungere bollitura in molto tempo

Prima di utilizzare per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti,enza pentola.Durante但这a fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

T

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del fornò.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione “ ”/“O” quando l'apparecchio non è utilizzato.
• Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'internalo del piano cottura per evitare che vengano urtati accidentally.

• Non chiudere il coperchio in vetro (se presente) con i brucitori gas o la piastra elettrica ancora caldi.
• Non lasciare accesa la piatra elettrica alla senta pentole.
  Nonutilizzare pentole instabili o deformate.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccoli分开amente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata. Si potanno consegnare gli elettrodomestici dimessi al servizio di racolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di un nuovo prodotto di tipo equivalente. Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di racolta e smaltimento degli apparecchi dimessi.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimidiabilmente la superficie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Gli elementi mobili dei brucatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
• Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
• Le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un po d'olio quando sono ancora tiepide.
• L'acciaio inox può rianere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (continenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

IT

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza, controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

La fiamma non rimane accesa nelle versioni con sicurezza.

Il bruciatore in posizione di minimo non rimane accesso.

I recipienti sono instabili.

Possibili cause/Soluzione:

• Sono ostruii i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

Non avete premuto a fondo la manopola.
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il disposativo di sicurezza.
- Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

• Sono ostruii i fori di fuoriuscita del gas.
• Ci sono currenti d'aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state invertite.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi);
• Riavviare il programma per controllare se l'inconveniente è stato oviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinga disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com

GB

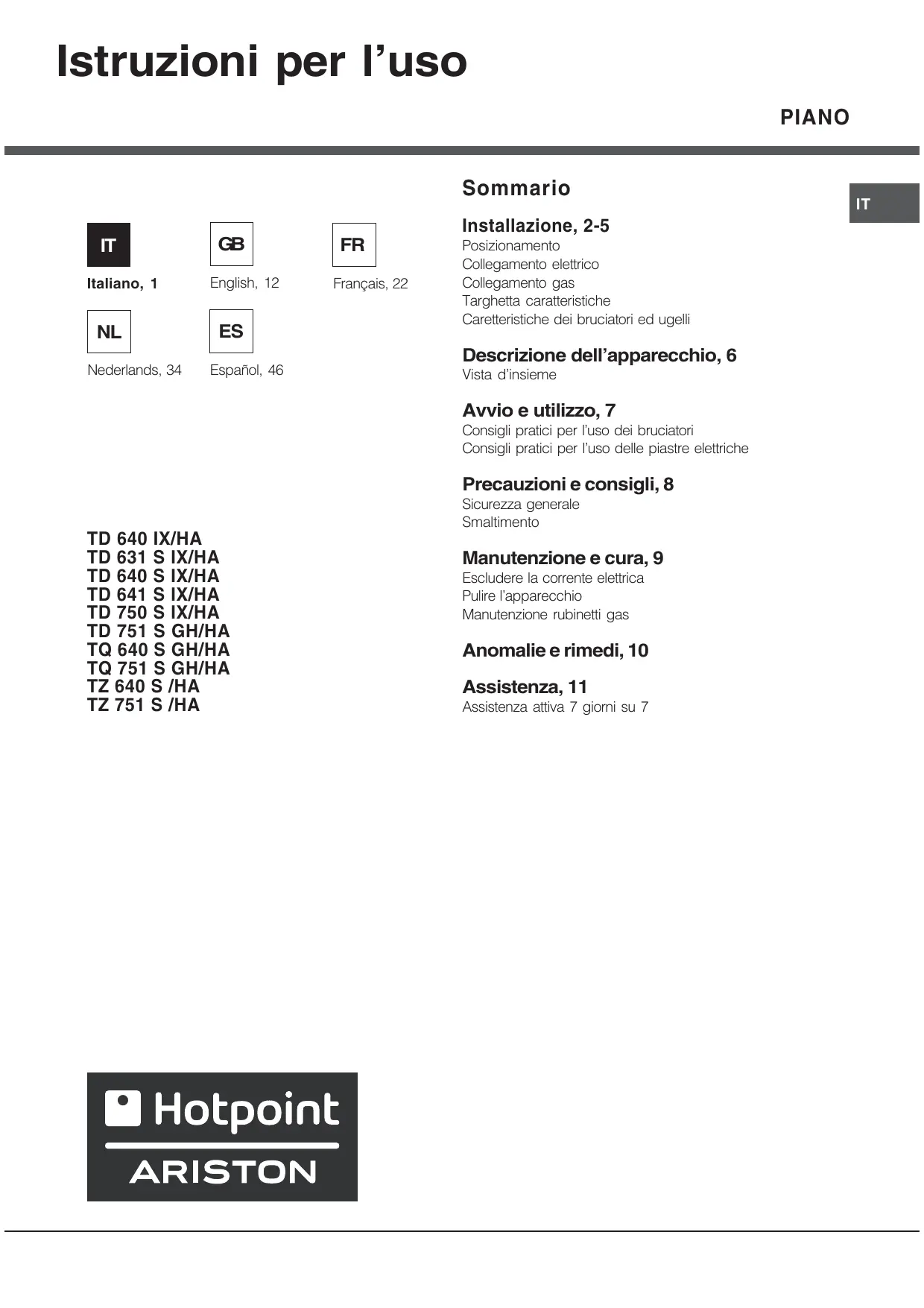

Italiano, 1

English, 12

Français, 22

Nederlands, 34

Espanol, 46

TD 640 IX/HA

TD 631 S IX/HA

TD 640 S IX/HA

TD 641 S IX/HA

TD 750 S IX/HA

TD 751 S GH/HA

TQ 640 S GH/HA

TQ 751 S GH/HA

TZ 640 S/HA

TZ 751 S/HA

Contents

Installation, 13-16

Positioning
