MANUALE UTENTE 65EF950V LG
Collegare il televisore all'antenna centralizzata con un cavo RF (75 Ω).
NOTA
- Il collegamento del dispositivo esterno può variare in base al modello. Utilizzare uno sdoppiatore del segnale per usare più di 2 televisori.
- Se la qualità dell'immagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla.
- Se la qualità dell'immagine è scarsa con un'antenna collegata, provare a riallineare l'antenna nella direzione corretta.
- Il cavo e il convertitore dell'antenna non sono in dotazione. Audio DTV supportato: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
- Per posizioni non supportate da broadcasting ULTRA HD, il TV non è in grado di ricevere direttamente programmi ULTRA HD. (in base al modello)
Collegare la TV a un'antenna satellitare e a una presa satellitare con un cavo RF satellitare (75 Ω).
Il segnale digitale audio e video viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo HDMI come illustrato nell'immagine di seguito.
(Solo EG92 , EG96 , EF95**)
img ⇒ 8 ⇒ 3 ⇒ Immagine ⇒ HDMI ULTRA HD Deep
Colore:
Attiva - Supporto 4K @ 50/60 Hz (4:4:4, 4:2:2, 4:2:0) - Disattiva - Supporto 4K @ 50/60 Hz (4:2:0)
Se il dispositivo collegato alla porta Ingresso supporta anche ULTRA HD Deep Colour, l'immagine sarà più chiara. Tuttavia, se la funzionalità non è supportata, il dispositivo potrebbe non funzionare correttamente.
In tal caso, collegare il dispositivo a una porta HDMI diversa o modificare l'impostazione HDMI ULTRA HD Deep Colour della TV su Disattiva.
(Questa funzione è disponibile su alcuni modelli che supportano solo ULTRA HD Deep Colour.)
NOTA
- Il collegamento del dispositivo esterno può variare in base al modello.
- Si consiglia di utilizzare il televisore con il collegamento HDMI per ottenere la migliore qualità delle immagini. Utilizzare un cavo HDMI™ ad alta velocità dotato dei requisiti più recenti con funzione CEC (Consumer Electronics Control).
- I cavi HDMI™ ad alta velocità sono testati per trasmettere un segnale HD fino a 1080p e superiore.
- Formato audio HDMI supportato: Dolby Digital (32 kHz, 44.1 kHz, 48 kHz), DTS (44.1 kHz, 48 kHz), PCM (32 kHz, 44.1 kHz, 48 kHz, 96 kHz, 192 kHz)
- Per il collegamento di un dispositivo audio esterno che supporta le funzionalità SIMPLINK e ARC, usare la porta HDMI/DVI IN 3 (ARC) o HDMI (4K @ 60 Hz)/DVI IN 2 (ARC).
- Se si effettua il collegamento con un cavo HDMI ad alta velocità, il dispositivo audio esterno che supporta ARC trasmette il segnale SPDIF sul cavo ottico aggiuntivo e supporta la funzione SIMPLINK.
Il segnale digitale video viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo DVI-HDMI come illustrato nella figura di seguito. Per trasmettere un segnale audio, collegare un cavo audio.
NOTA
- A seconda della scheda grafica in uso, la modalità DOS potrebbe non funzionare se si utilizza un cavo DVI-HDMI.
- Quando si utilizza il cavo DVI-HDMI, è supportata solo l'interfaccia Single link.
Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il TV con un cavo Component (o un cavo generico Component) come illustrato.
NOTA
- L'errato collegamento dei cavi può far sì che le immagini vengano visualizzate in bianco e nero o con colori distorti.
Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il TV con un cavo composito come illustrato.
Consente la trasmissione del segnale delle cuffie alla TV a un dispositivo esterno. Collegare il dispositivo esterno e la TV con le cuffie come illustrato nell'illustrazione di seguito.
NOTA
- Le voci del menu AUDIO sono disabilitate se sono collegate le cuffie. L'uscita audio ottica digitale non è disponibile se sono collegate le cuffie. Impedenza cuffie: 16Ω
- Uscita audio max delle cuffie: da 0,627 mW a 1,334 mW Dimensioni jack per cuffia: 0,35 cm
È possibile utilizzare un sistema audio esterno opzionale al posto dell'altoparlante integrato.
Collegamento audio ottico digitale
Il segnale audio digitale viene trasmesso dal televisore su un dispositivo esterno. Collegare il dispositivo esterno e il televisore con il cavo audio ottico come illustrato nella figura seguente.
ATTENZIONE
Non guardare nella porta dell'uscita ottica. Guardare il raggio laser potrebbe provocare danni alla vista. - Contenuti audio con funzione anticopia (ACP, Audio Copy Protection) possono bloccare l'uscita audio digitale.
Collegare una periferica di archiviazione USB, ad esempio una memoria flash USB, un hard disk esterno, o un lettore di schede di memoria USB al televisore e accedere al menu Smart Share per utilizzare diversi file multimediali.
NOTA
- Alcuni hub USB potrebbero non funzionare. Se un dispositivo USB collegato tramite un hub USB non viene rilevato, collegarlo direttamente alla porta USB IN del TV.
- Collegarsi all'alimentazione esterna se il dispositivo USB lo richiede.
- Guida alla connessione per USB 3.0: È possibile che alcune periferiche USB non funzionino se non soddisfano lo standard USB 3.0. In tal caso, collegare la periferica alla porta USB IN 2 o USB IN 3. (Solo EG92, EG96, EF95**)
Consente la visione dei servizi codificati (a pagamento) in modalità TV digitale. Per i servizi a pagamento, è necessario iscriversi e richiedere una scheda CI/CI+ all'operatore della TV a pagamento. Questa funzione dipende dall'operatore della TV a pagamento.
NOTA
- Verificare che il modulo CI sia inserito nella slot della scheda PCMCIA nel verso corretto. Se il modulo non è inserito nel modo corretto, possono verificarsi danni alla TV e allo slot stesso.
- Se sul TV non viene visualizzato alcun segnale video e audio dopo aver collegato la lista CI/CI+ CAM, contattare il provider del servizio a cui è stata effettuata la registrazione.
Consente la trasmissione dei segnali audio e video da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il TV con un cavo generico Euro Scart come molto.
| Tipodi uscita
Modalità di ingresso corrente | AV1
(Uscita TV1) |
| TV digitale | TV digitale |
| TV analogica, AV | TV analogica |
| Component |
| HDMI |
1 Uscita TV: uscite segnali TV analogica o TV digitale.
NC
- I cavi Euro Scart devono essere schermati.
- Quando si guarda il TV digitale in modalità immagini 3D, solo i segnali di uscita 2D possono passare attraverso il cavo SCART.
- Se si utilizza la funzione Time Machine sul TV digitale, i segnali di uscita del TV non potranno essere trasmessi tramite il cavo SCART.
Collegare diversi dispositivi esterni al televisore e modificare la modalità di ingresso per selezionare un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo.
È possibile collegare i seguenti dispositivi esterni: ricevitori HD, lettori DVD, VCR, sistemi audio, periferiche di archiviazione USB, PC, console per videogiochi e altri dispositivi esterni.
NOTA
- Il collegamento del dispositivo esterno può variare in base al modello.
- Collegare i dispositivi esterni al televisore a prescindere dall'ordine della porta del televisore.
- Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al televisore attraverso un registratore DVD o VCR. Per ulteriori informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato. Consultare il manuale dell'apparecchiatura esterna per le istruzioni operative.
- Se si collega una console per videogiochi alla TV, utilizzare il cavo fornito con il dispositivo.
- In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità.
- In caso di interferenze, modificare la modalità PC impostando un'altra risoluzione o modificando la frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un'immagine nitida.
- A seconda della scheda grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.
- Se i contenuti ULTRA HD vengono riprodotti sul PC, il video o l'audio potrebbero interrompersi a seconda delle prestazioni del PC in uso. (in base al modello)
Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.
Indicazioni specifiche e avvertenze per l'utilizzo di occhiali 3D in ambito domestico
L'utilizzo degli occhiali 3D è controindicato per i bambini al di sotto dei 6 anni di età. - L'utilizzo continuativo degli occhiali 3D deve in ogni caso essere limitato a un tempo massimo orientativamente pari a quello della durata di uno spettacolo cinematografico. - L'utilizzo degli occhiali 3D deve essere limitato esclusivamente alla visione di contenuti in 3D. Gli occhiali 3D devono essere utilizzati contestualmente agli strumenti correttivi della visione (ad es., occhiali da vista/lenti a contatto), qualora abitualmente utilizzati dall'utente. - È opportuno interrompere immediatamente la visione in 3D in caso di comparsa di disturbi agli occhi o di malessere generale e, nell'eventualità di persistenza degli stessi, consultare un medico. Gli occhiali 3D devono essere tenuti fuori dalla portata dei bambini qualora vi sia presenza di piccole parti mobili ingeribili. - La pulizia degli occhiali 3D deve essere fatta utilizzando un panno morbido, avendo cura di rimuovere eventuale polvere prima di utilizzare il panno. Non utilizzare strumenti appuntiti, materiali abrasivi o detergere le lenti con solventi chimici o aggressivi. Per gli occhiali 3D alimentati a batteria si raccomanda, altresì, di non utilizzare prodotti a base di acqua in quanto potrebbero danneggiare le componenti elettroniche. - Nel caso si rendesse necessario procedere alla disinfezione degli occhiali, si raccomanda di procedere, quantomeno, ad un accurato lavaggio con detergenti e con disinfettanti che abbiano azione dimostrata sui microbi patogeni, anche attraverso, a titolo esemplificativo, l'utilizzo di salviette imbibite con i più comuni disinfettanti che non presentino controindicazioni per l'occhio ed i relativi annessi. Per gli occhiali 3D alimentati a batteria, data la presenza di componenti elettroniche che potrebbero essere danneggiate dalle operazioni di disinfezione, si raccomanda di non procedere con le medesime sull'occhiale. È, pertanto, controindicato l'uso promiscuo di tali occhiali 3D in caso di infezioni oculari o altre affezioni trasmissibili per contatto (a titolo meramente esemplificativo: congiuntivite, infestazioni del capo ecc...) fino alla completa scomparsa dell'infezione stessa.
INDICE
4 LICENZE
4 IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO
5 ISTRUZIONI DI SICUREZZA
12 - Visione di immagini 3D (solo modelli 3D)
14 PROCEDURE DI INSTALLAZIONE
15 MONTAGGIO E PREPARAZIONE

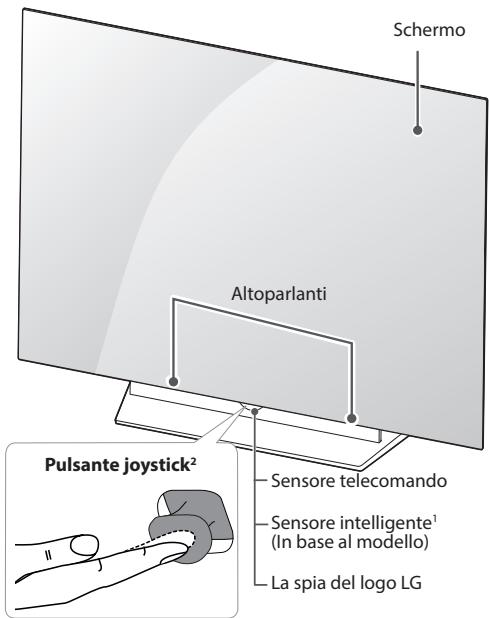

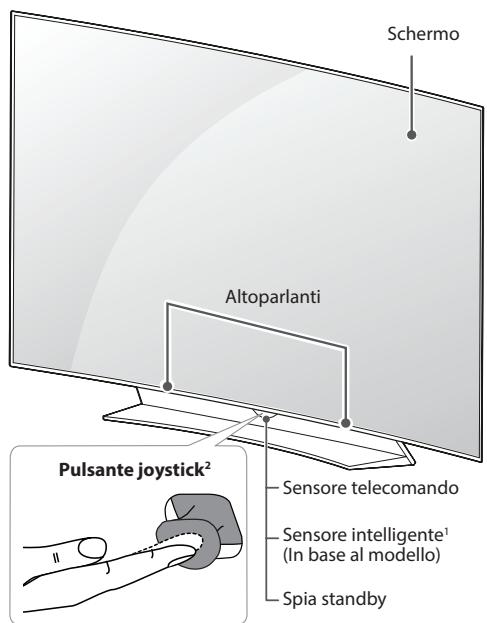

15 Disimballaggio 17 Accessori acquistabili separatamente 18 Componenti e pulsanti 20 - Uso del pulsante joystick 21 Sollevamento e spostamento del TV 22 Montaggio su un tavolo 23 Montaggio a parete

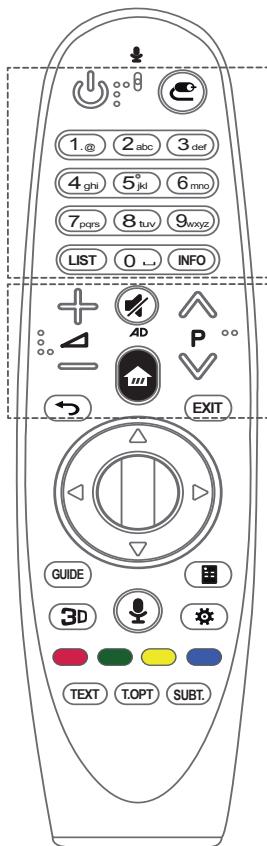

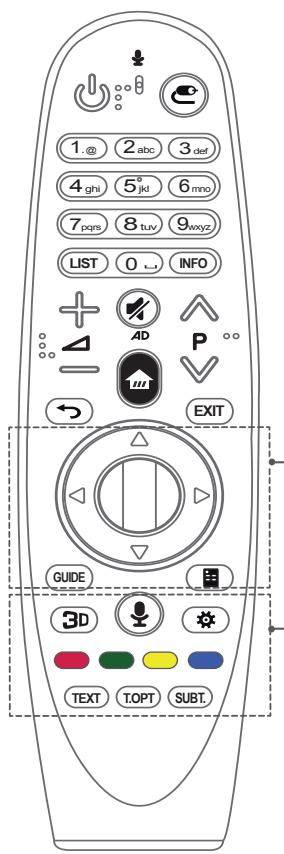

24 FUNZIONI DEL TELECOMANDO PUNTATORE
26 Registrazione del Telecomando Puntatore 26 Come utilizzare il Telecomando Puntatore 27 Precauzioni nell'uso del Telecomando Puntatore
27 UTILIZZO DEL MANUALE
UTENTE
28 MANUTENZIONE
28 Pulizia del televisore 28 - Schermo, cornice, telaio e supporto 28 - Cavo di alimentazione
29 RISOLUZIONE DEI PROBLEMI
29 SPECIFICHE TECNICHE
33 DIAGRAMMI A BLOCCHI
AVVISO
- Ignorando i messaggi di avviso, si corre il rischio di subire gravi lesioni fisiche o di provocare incidenti o danni letali.
ATTENZIONE
- Ignorando i messaggi di attenzione, si corre il rischio di subire lesioni fisiche minori o di danneggiare il prodotto.
NOTA
- Le note forniscono chiarimenti e informazioni su come utilizzare il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzare il prodotto.
LICENZE
Le licenze supportate variano da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il sito www.lg.com.
Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.
In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright.
LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: opensource@lge.com. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.
IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO
Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il sito Web www.lg.com.
ISTRUZIONI DI SICUREZZA
Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.
AVVISO
- Non collocare il televisore e il telecomando nei seguenti ambienti:
- In un luogo esposto alla luce diretta del sole
- In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno
- Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore
- Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore o schizzi di olio
- In un'area esposta alla pioggia o al vento
- Vicino a contenitori d'acqua, ad esempio vasi
Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.
- Non posizionare il prodotto in un luogo soggetto alla polvere.
Ciò potrebbe costituire rischio di incendio.
- La presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilmente raggiungibile.
- Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere.
L'eccesso di umidità può provocare scosse elettriche.
- Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.)
Si potrebbero subire scosse elettriche o lesioni.
- Inserire completamente il cavo di alimentazione.
Se il cavo di alimentazione non viene inserito completamente, si potrebbe verificare un
incendio.
- Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore.
Ciò potrebbe costituire rischio di incendio o di scosse elettriche.
- Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione.
Ciò potrebbe costituire rischio di scosse elettriche o incendio.
| ·Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire l'ingresso di nocce di pioggia.
L'acqua può darnegliare il prodotto e provocare scosse elettriche. |
| ·Quando si monta il teilevisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al teilevisore.
Cio potrebbe costituire rischio di incendio o di scosse elettriche. |
| ·Non collegare troppi dispositivi elettrici a una singola presa multipla.
Cio potrebbe comportare il rischio di incendi dovuti a surriscaldamento. |
| ·Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni.
Cio potrebbe causare lesioni alle persone o danni al prodotto. |
| ·Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori alla portata dei bambini.
Il materiale antiumidità è nocivo, se inerito. Se accidentallymente inerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori alla portata dei bambini. |
| ·Impedire ai bambini di arrampicarsi o appendersi al teilevisore.
Il prodotto potrebbe cadere e provocare gravi lesionsi. |
| ·Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle.
In caso di ingestione delle batterie, rivolgersi immediatamente a un medico. |
| ·Non inseire un conducatore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione nelle l'altra estremità è insertita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserto nella presa a muro.
Si potrebbero subire scosse elettriche. (in base al modello) |
| ·Non collocare o conservare sostanse inflammabili vicino al prodotto.
L'incauta manipolazione di sostanse inflammabili può causare esplosioni o incendi. |
| ·Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti inflammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini.
Posso non verificarsi scosse elettriche, incidi o lesioni fisiche alle persona. Se un oggettoto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza. |
| ·Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili (solventi o benzene).
Posso sono verificarsi incendi o scosse elettriche. |
| ·Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schemo.
Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso. |
| ·Non toccare mai il prodotto o l'antenna durante un temporale.
Si potrebbero subire scosse elettriche. |
| ·In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare.
Una scintilla potrebbe provocare un incendio o uszioni. |
| ·Non disassemblare, riparare o modificare il prodotto a propria discrezione.
Vi è il rischio di provocare incendi o scosse elettriche.
Rivolgersi al centro di assistenza per effettuire il controllo, la taratura o le riparazioni del caso. |
| ·Se si verifica una delle seguenti circostanze, scollegare immediamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona.
- Il prodotto ha subito un urto
- Il prodotto è stato danneggiato
- Oggetti estranei sono caduti dentro il prodotto
- Il prodotto produce fumo o odori strani
Vi è il rischio di scosse elettriche o incendio. |
| ·Se si prevede di non utilizzato il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto.
I depositi di polvere possono provocare incendi, nelle l'usura dell'isolamento più provocare perdite di elettricità, scosse elettriche o incendi. |
| ·L'apparecchio non devese esposto a gobce o spruzzi di acqua; oggetti contententi liquidi, quali vasi, non devono essere posizionati sull'apparecchio. |
| ·Non installare il prodotto a una parete se quest'ultima è esposta a olio o paraffina liquida.
Il prodotto potrebbe danneggiarsi o cadere. |
| ·In caso di contatto con acqua oppure oggetti estranei (con un adattatore CA, un cavo di alimentazione, un TV), scollegare il cavo e contattare subito il Centro Assistenza. In caso contrario, ciò potrebbe costituire rischio di incendio o di scosse elettriche. |
| ·Utilizzare solo un adattatore CA e un cavo di alimentazione autorizzati da LG Electronics.
Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto. |
| ·Non disassemblare mai l'adattatore CA o il cavo di alimentazione. Ciò potrebbe provocare incendi o scosse elettriche. |
ATTENZIONE
- Installare il prodotto in un luogo privo di onde radio.
- Tra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le seconde anche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche.
- Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inoltre luoghi soggetti a vibrazioni o in cui il prodotto non sia sostenuto in piano. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.
- Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.
- Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere.
- Utilizzare solo gli accessori specificati dal produttore.
- Per l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche.
- Quando si guarda la televisione, si raccomanda di mantenere una distanza di almeno 2-7 volte la lunghezza della diagonale dello schermo. Guardare la TV per periodi prolungati può causare un effetto di visione sfocata.
- Utilizzare solo il tipo di batterie indicato. In caso contrario, il telecomando potrebbe subire danni.
- Non utilizzare batterie vecchie e nuove contemporaneamente. Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.
- Non esporre le batterie a calore eccessivo, quindi tenerle lontano dalla luce diretta del sole, camini aperti e stufe elettriche.
- Non inserire batterie non ricaricabili nel dispositivo di ricarica.
- Verificare che non vi siano oggetti tra il telecomando e il sensore.
- La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare la stanza.
- Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persone o danneggiamento del prodotto stesso.
- Evitare di spegnere il prodotto scollegando il cavo alla presa a muro. (Non usare la spina come interruttore.) Potrebbero verificarsi errori meccanici o scosse elettriche.
- Seguire le istruzioni di installazione riportate di seguito per evitare il surriscaldamento del prodotto.

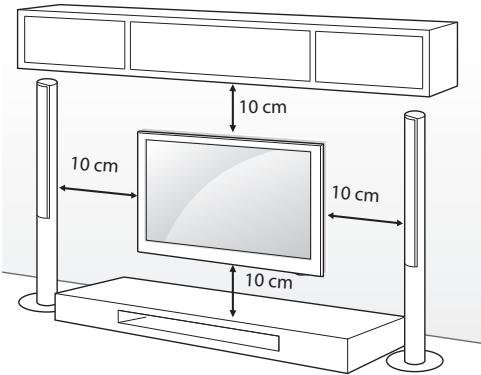

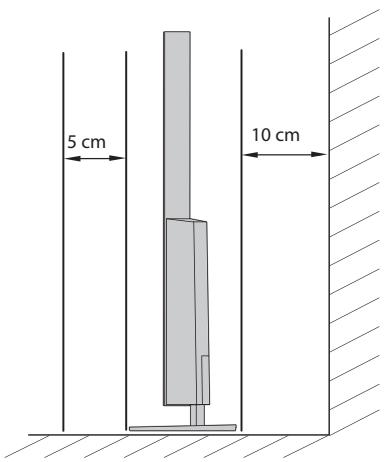

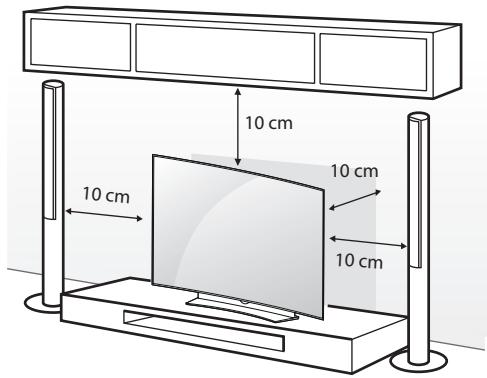

- Collocare il prodotto a una distanza minima di 10 cm dalla parete.
- Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile).
- Non installare il prodotto su un tappeto o su un cuscino.
- Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda. In caso contrario, si rischia un incendio.
- Dopo aver guardato a lungo il televisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essere surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto.
- Esaminare periodicamente il cavo dell'apparecchio e se sono visibili danni o usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato.
- Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa. Ciò potrebbe costituire rischio di incendio.
- Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio.
- Non premere con forza sul pannello con la mano od oggetti affilati, ad esempio unghie, matite o penne e non graffiarlo.
- Evitare di toccare lo schermo o di premere su di esso con le dita troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.
- Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello. Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura).
- Finché l'unità è collegata alla presa a muro CA, non è scollegata dalla sorgente di alimentazione CA neanche se viene spenta utilizzando l'interruttore.
- Per scollegare il cavo, afferrare la spina e tirare. Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.
- Quando si sposta il prodotto, accertarsi che sia spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento. In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.
- A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone. In caso contrario, si possono subire lesioni.
- Contattare il Centro Assistenza una volta l'anno per pulire le parti interne del prodotto. La polvere accumulata può causare danni meccanici.
- Per l'assistenza, rivolgersi a personale qualificato. È necessario rivolgersi all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.
- Se il prodotto risulta freddo al tatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.
Il pannello è un prodotto ad alta tecnologia con risoluzione da due a sei milioni di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (bianco, rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.
- La luminosità e il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso).
Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.
- La visualizzazione di un'immagine fissa per un periodo di tempo prolungato potrebbe causare la persistenza delle immagini. Evitare di visualizzare immagini fisse sullo schermo del televisore per un periodo di tempo prolungato.
- Suoni e rumori prodotti dal televisore
"Crack": il crack che si avverte quando si accende o si spegne il televisore è generato dalla contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.
- Non utilizzare dispositivi elettrici ad alta tensione accanto al TV (ad esempio scaccia insetti elettrici). Ciò può provocare un malfunzionamento del prodotto.
Visione di immagini 3D (solo modelli 3D)
AVVISO
Ambiente di visione
- Tempo di visione
- Quando si guardano contenuti 3D, fare una pausa di 5-15 minuti ogni ora. La visione prolungata di contenuti 3D può causare mal di testa, vertigini, senso di stanchezza o affaticamento degli occhi.
Persone con crisi convulsive da fotosensibilizzazione o malattia cronica
- Alcuni utenti possono essere soggetti a crisi o altri sintomi anomali quando sono esposti a luci lampeggianti o motivi particolari presenti nei contenuti 3D.
- Evitare di guardare video 3D se si avverte nausea, in gravidanza e/o se si soffre di una malattia cronica come l'epilessia, un disturbo cardiaco o della pressione sanguigna, ecc.
- La visione di contenuti 3D è sconsigliata se si soffre di cecità stereoscopica o anomalia stereoscopica. In questi casi, le immagini possono apparire doppie e la visione può risultare fastidiosa.
- Se si soffre di strabismo, ambliopia (vista debole) o astigmatismo, è possibile che si abbia alcune difficoltà a percepire la profondità e che ci si senta facilmente affaticati per le immagini doppie. È consigliabile fare pause più frequenti rispetto a quelle normalmente prescritte a un adulto normale.
- Se la vista è diversa tra i due occhi, fare un esame degli occhi prima di guardare contenuti 3D.
Sintomi per i quali la visione di contenuti 3D è sconsigliata o richiede frequenti pause
- Evitare di guardare contenuti 3D se ci si sente stanchi per mancanza di sonno, lavoro eccessivo o per aver bevuto alcolici.
- Se si avverte stanchezza, interrompere l'uso o la visione di contenuti 3D e riposarsi finché i sintomi scompaiono.
- Se i sintomi persistono, consultare il medico. I sintomi includono mal di testa, dolore agli occhi, nausea, palpitazioni, vista sfocata, fastidio, sdoppiamento delle immagini, problemi di visione o affaticamento.
ATTENZIONE
Ambiente di visione
- Distanza di visione
- Quando si guardano contenuti 3D, mantenere una distanza pari almeno al doppio della lunghezza diagonale dello schermo. Se la visione dei contenuti 3D non risulta confortevole, allontanarsi ulteriormente dal televisore.
Età di visione
Bambini
- Per i bambini di età inferiore a 6 anni, l'uso o la visione di contenuti 3D è proibita.
- I bambini di età inferiore a 10 anni possono manifestare segni di iperattività e sovreccitazione poiché le loro funzioni visive sono ancora in fase di sviluppo (ad esempio possono provare a toccare lo schermo o a saltarvi dentro). Prestare particolare attenzione ai bambini quando guardano contenuti 3D e non lasciarli soli.
- I bambini hanno una disparità binoculare (che crea le immagini 3D) maggiore rispetto agli adulti poiché la distanza tra i loro occhi è minore di quella di un adulto. Pertanto essi percepiscono per la stessa immagine 3D una profondità stereoscopica maggiore in confronto a un adulto.
Ragazzi
- I ragazzi di età inferiore a 19 anni possono reagire in modo sensibile a causa della stimolazione luminosa dei contenuti 3D. Avvertirli di non guardare contenuti 3D a lungo quando sono stanchi.
- Persone anziane
- Le persone anziane possono percepire meno l'effetto 3D rispetto alle persone giovani. Non sedersi più vicino al televisore di quanto consigliato.
Precauzioni nell'uso degli occhiali 3D
- Usare solo occhiali 3D LG. In caso contrario, potrebbe non essere possibile vedere i video 3D correttamente.
- Non usare occhiali 3D in sostituzione di occhiali comuni, da sole o protettivi. L'uso di occhiali 3D modificati può causare affaticamento degli occhi o distorsione delle immagini.
- Non tenere gli occhiali 3D in ambienti con temperature molto basse o molto alte per evitare che possano deformarsi.
- Gli occhiali 3D sono fragili e si graffiano facilmente. Utilizzare sempre un panno morbido e pulito per detergere le lenti. Non utilizzare oggetti appuntiti sulle lenti degli occhiali 3D per evitare di graffiarle e non utilizzare sostanze chimiche per pulirle.
NOTA
- Il televisore raffigurato nell'immagine può essere diverso da quello in uso.
- Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale.
- I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzato.
- In futuro possono essere aggiunte nuove funzioni al televisore.
- Il televisore può essere messo in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà energia elettrica.
- È possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si riducono anche i costi complessivi di funzionamento.
PROCEDURA DI INSTALLAZIONE
1. Aprire la confezione e verificare che tutti gli accessori siano inclusi. 2. Collegare il supporto al televisore. 3. Collegare un dispositivo esterno al televisore. 4. Verificare che la connessione di rete sia disponibile. È possibile utilizzare le funzioni di rete TV solo quando viene stabilita la connessione di rete. * Se il televisore viene acceso per la prima volta dopo essere stato spedito dalla fabbrica, l'inizializzazione potrebbe richiedere fino a un minuto.
MONTAGGIO E PREPARAZIONE
Disimballaggio
Verificare che nella confezione siano presenti i seguenti elementi. Se manca qualche accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi.
ATTENZIONE
- Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.
- I danni o le lesioni provocati da prodotti pirata non sono coperti dalla garanzia.
- Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.
NOTA
- Gli elementi forniti con il prodotto potrebbero variare in base al modello.
- Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto.
- Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di connettori di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del televisore, usare un cavo di estensione che supporta l'USB 2.0.
* A ≤ 1 0 mm
* B ≤ 1 8 mm
Utilizzare un cavo certificato con il logo HDMI. - In caso contrario, lo schermo potrebbe non funzionare o potrebbe verificarsi un problema di collegamento. (Tipi di cavi HDMI consigliati)
- Cavo HDMI®/™ ad alta velocità (lunghezza uguale o inferiore a 3 m)
- Cavo HDMI® /™ ad alta velocità con Ethernet (lunghezza uguale o inferiore a 3 m)
La quantità di occhiali 3D varia a seconda del modello o del Paese.
Fascetta raccogli cavi
(Vedere pag. A-10)
Cavo Component generico
(Vedere pag. A-21)
Cavo Composito generico
(Vedere pag. A-21, A-22)
Adattatore SCART
(In base al modello)
(Vedere pag. A-32)
Viti Base TV
4EA, M4×L20
(Solo 55EG91**)
5 EA, M4 x L20
(Solo 55EG92**,
55EG96**)
8 EA, M4 x L20
(Solo 65EG96**)
(Vedere pag. A-3, A-4, A-6)
Viti Base TV
5 EA, M4 x L14
(Solo 55EF95**)
8 EA, M4 x L14
(Solo 65EF95**)
(Vedere pag. A-7, A-9)
Gruppo supporto
(Corpo del supporto / Base del supporto)
(Solo 55EG91**)
(Vedere pag. A-3)
Gruppo supporto
(Corpo del supporto / Base del supporto)
(Solo 55EG92**)
(Vedere pag. A-4)
Gruppo supporto
(Corpo del supporto / Base del supporto)
(Solo 55EG96**)
(Vedere pag. A-4)
Gruppo supporto
(Corpo del supporto / Base del supporto)
(Solo 65EG96**)
(Vedere pag. A-5)
Gruppo supporto
(Corpo del supporto / Base del supporto)
(Solo 55EF95**)
(Vedere pag. A-7)
Gruppo supporto
(Corpo del supporto / Base del supporto)
(Solo 65EF95**)
(Vedere pag. A-8)
Accessori venduti separatamente
Gli accessori venduti separatamente possono subire cambiamenti o modifiche senza preavviso ai fini del miglioramento della qualità. Per acquistare questi articoli, contattare il proprio rivenditore.
I dispositivi visivi funzionano solo con alcuni modelli.
AG-F***
Occhiali 3D
AN-MR600
Telecomando Puntatore
AN-VC550
Videocamera Smart
AG-F***DP
Occhiali Dual play
Dispositivo audio LG
| Compatibilità | EG91**, EG92**, EG96**, EF95** |
| AG-F***
Occhiali 3D | • |
| AN-MR600
Telecomando Puntatore | • |
| AN-VC550
Videocamera Smart | • |
| AG-F***DP
Occhiali Dual play | • |
| Dispositivo audio LG | • |
Il nome del modello o il design possono cambiare in base all'aggiornamento delle funzioni del prodotto, al produttore e alle politiche.

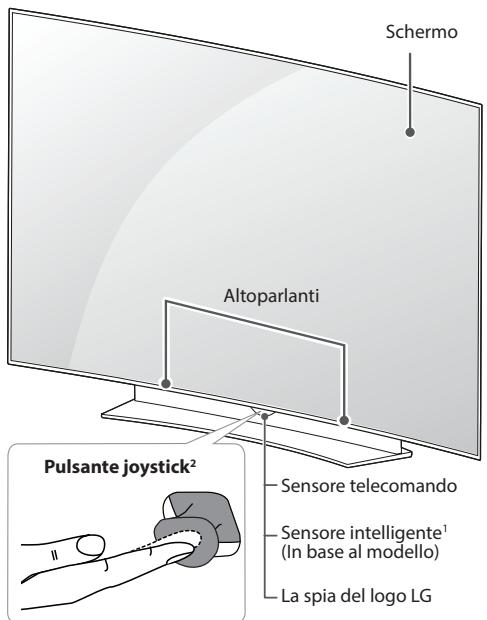

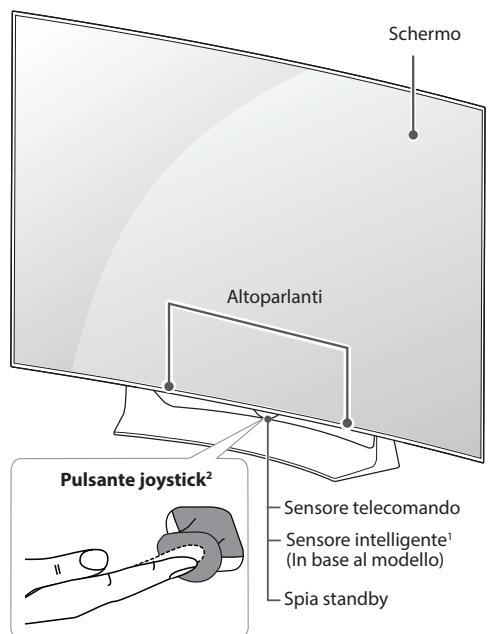

Componenti e pulsanti
Tipo A: EG91**
Tipo C: EG96**
Tipo B: EG92**
Tipo D: EF95**
1 Sensore intelligente - Consente di regolare la qualità e la luminosità dell'immagine in base all'ambiente circostante. (In base al modello) 2 Pulsante joystick - Questo pulsante si trova sullo schermo del TV.
NOTA
- È possibile impostare la spia del logo LG o la spia di standby selezionando GENERALE nei menu principali. (In base al modello)
Uso del pulsante joystick
È possibile attivare le funzioni del TV, premendo o spostando il pulsante joystick verso l'alto, verso il basso, a destra o a sinistra.
Funzioni di base
| Accensione | Quando il TV è spento, posizionare il dito sul pulsante joystick, premere una volta, quando rilasciare il pulsante. |
| Spegnimento | Quando il TV è accesso, posizionare il dito sul pulsante joystick e tenerere premuto per alcuni secondi, quando rilasciare il pulsante. Tutte le app in esecuzione verranno chiuse, ed eventuali processi di registrazione verranno interrotti. |
| Controllo volume | Se si posizzona il dito sopra il pulsante joystick, è possibile regolare il livello del volume spostandolo versus sinistra o della. |
| Controllo programmi | Se si posizzona il dito sopra il pulsante joystick, è possibile scorrere fra i programmi salvati spostandolo versus l'alto o verso il basso. |
NOTA
- Se si tiene il dito sul pulsante joystick e si preme verso l'alto, il basso, destra o sinistra, fare attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è possibile regolare il volume e i programmi salvati.
Quando il TV è acceso, premere una volta il pulsante joystick.
È possibile regolare gli elementi del menu spostando il pulsante joystick verso l'alto, verso il basso, a destra o a sinistra.
| ∅ | Consente di spegnere il TV. |
| × | Consente di eliminare alla visualizzazione le schermate e di ripristinare la modalità TV. |
| © | Consente di modificare la sorgente in ingresso. |
| ® | Consente di accedere alle Impostazioni rapide. |
Sollevamento e spostamento del TV
Prima di sollevare o spostare il televisore, leggere le seguenti indicazioni per evitare di graffiare o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.
ATTENZIONE
- Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.
- Si consiglia di spostare il televisore nella scatola o con il materiale di imballaggio originale.
- Prima di sollevare o spostare il televisore, scollegare il cavo di alimentazione e tutti i cavi.

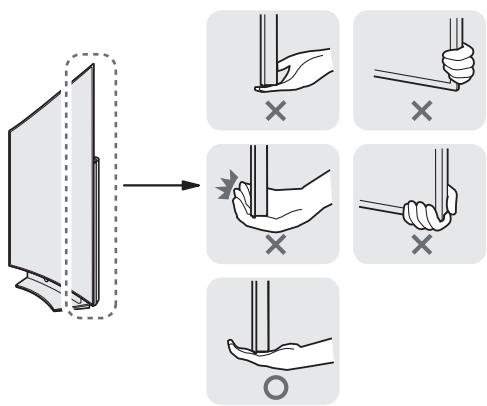

- Quando si afferra il televisore, lo schermo deve essere rivolto dall'alto latero per evitare danni.
- Afferrare saldamente la parte superiore ed inferiore della cornice del televisore. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.
- Per trasportare un televisore di grandi dimensioni occorrono 2 o 3 persone.
- Durante il trasporto, tenere il televisore come mostrato nell'illustrazione di seguito.
- Durante il trasporto, non esporre il televisore a oscillazioni o eccessive vibrazioni.
- Durante il trasporto, tenere il televisore diritto, non ruotarlo su un lato o inclinarlo in avanti o indietro, a destra o a sinistra.
- Evitare di esercitare una pressione eccessiva poiché si potrebbe piegare/incurvare il telaio e, di conseguenza, danneggiare lo schermo.
- Assicurarsi che il TV sia in posizione verticale e non orizzontale o inclinato durante lo spostamento.
- Durante l'utilizzo del TV, prestare attenzione a non danneggiare il pulsante joystick sporgente.
Montaggio su un tavolo
(Il televisore raffigurato nell'immagine può essere diverso da quello in uso.)
1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo. - Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.
2 Collegare il cavo di alimentazione alla presa a muro.
ATTENZIONE
Non posizionare il televisore vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni.

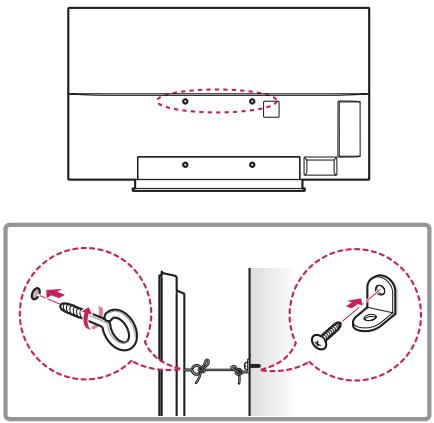

Fissaggio della TV alla parete
(Funzione non disponibile su tutti i modelli.)
Per utilizzare il supporto da tavolo in modo sicuro, accertarsi di averlo montato saldamente alla parete.
1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore. - Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli. 2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore. 3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta.
ATTENZIONE
- Impedire ai bambini di arrampicarsi o aggrapparsi al televisore.
NOTA
- Utilizzare un piano o un mobile sufficientemente grande e robusto da sostenere correttamente il televisore. Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.
Montaggio a parete
Montare attentamente la staffa per il montaggio a parete opzionale sul retro del televisore e fissare la staffa su una parete solida perpendicolare al pavimento. Per fissare il televisore su altri materiali da costruzione, contattare il personale qualificato.
LG consiglia di far eseguire il montaggio a parete da un installatore qualificato ed esperto.
Accertarsi di utilizzare viti e staffe per il montaggio a parete conformi agli standard. Le dimensioni standard per i kit di montaggio a parete sono descritte nella seguente tabella.
Accessori acquistabili separatamente (Staffa per montaggio a parete)
| Modello | 55EG91**
55EG92**
55EG96** | 65EG96**
55/65EF95** |
| A x B x C (mm) | 200 x 340 x 195 | 200 x 330 x 120 |
| Vite standard | M6 |
| Numero di viti | 4 |
| Staffa per mon-taggio a parete | OTW150 |
ATTENZIONE
- Scollegare l'alimentazione prima di spostare o installare il televisore. In caso contrario, si rischiano scosse elettriche.
- Se si installa il TV al soffitto o su una parete inclinata, potrebbe cadere e causare gravi lesioni. Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato. Non serrare eccessivamente le viti per evitare danni al televisore e rendere nulla la garanzia. Utilizzare le viti e i supporti a parete conformi agli standard. Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia.
NOTA
Utilizzare le viti elencate nelle specifiche delle viti conformi agli standard. - Il kit per il montaggio a parete include un manuale di installazione e i componenti necessari. - La staffa per montaggio a parete è un accessorio opzionale. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia. - La lunghezza delle viti può variare in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata. - Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete.
FUNZIONI DEL TELECOMANDO PUNTATORE
Quando viene visualizzato il messaggio "Batteria Telecomando Puntatore quasi scarica. Sostituire batteria," sostituire la batteria. Per sostituire le batterie, aprire il coperchio del vano batterie, sostituire le batterie (AA da 1,5V) facendo corrispondere le estremità + e - ai simboli presenti all'interno del vano e chiudere il coperchio. Accertarsi di indirizzare il telecomando verso il relativo sensore sul televisore.
Per rimuovere le batterie, eseguire le operazioni di installazione in senso inverso.
ATTENZIONE
- Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.
ALIMENTAZIONE) Consente di accendere o spegnere il TV. (INGRESSO) Consente di modificare la sorgente in ingresso.
- Tenendo premuto il tasto, vengono visualizzati gli elenchi di tutti gli ingressi esterni.
Pulsanti numerici Per immettere numeri.
LIST Consente di accedere ai canali salvati o all'elenco programmi salvato.
INFO Consente di visualizzare le informazioni dei canali o dei programmi correnti e dello schermo.
Consente di regolare il livello del volume. APV Consente di scorrere i canali o i programmi salvati. (MUTO) Consente di disattivare tutti i suoni. * Tenendo premuto il tasto, viene attivata la funzione di descrizione video/audio. (In base al modello) Casa) Consente di accedere al menu principale. (INDIETRO) Consente di tornare alla schermata precedente.
EXIT Consente di chiudere i menu OSD e di ripristinare la visualizzazione al momento dell'ultima immissione.
ROTELLINA DI SCORRIMENTO (OK) Premere il centro del pulsante Rotellina per selezionare un menu. È possibile cambiare programmi utilizzando il pulsante Rotellina.
Pulsanti di navigazione (su/giù/sinistra/destra)
Premere i pulsanti su, giù, sinistra o destra per scorrere il menu. Se si premono i tasti di navigazione mentre il puntatore è in uso, il puntatore scompare dallo schermo e il Telecomando Puntatore funziona come un telecomando normale. Per visualizzare nuovamente il puntatore sullo schermo, scuotere il Telecomando Puntatore a destra e a sinistra.
GUIDE Consente di visualizzare la guida ai canali o ai programmi.
(Telecomando su schermo) Consente di visualizzare il telecomando a schermo.
*Consente di accedere al menu Telecomando universale in alcune regioni. (In base al modello)
3D Viene utilizzato per guardare video 3D. (In base al modello)
(Riconoscimento vocale)
(In base al modello)
Per utilizzare la funzione di riconoscimento vocale, è necessaria una connessione di rete.
- Premere il pulsante per il riconoscimento vocale.
- Parlare quando viene visualizzata la schermata relativa al dato di riconoscimento vocale.
Utilizzare il Telecomando Puntatore a una distanza dal volto non superiore a 10 cm.
- Il riconoscimento vocale potrebbe non riuscire se si parla troppo rapidamente o troppo lentamente.
- La velocità di riconoscimento può variare in base alle caratteristiche dell'utente (voce, pronuncia, intonazione e velocità) e all'ambiente (rumore e volume del TV).
(Impostazioni rapide) Consente di accedere alle Impostazioni rapide.
- Tenendo premuto il tasto viene visualizzato il menu Impostazioni avanzate.
Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu.
Tasti teletext (TEXT, T. OPT) Questi pulsanti vengono utilizzati per il teletext.
SUBT. Consente di visualizzare i sottotitoli preferiti in modalità digitale.
Registrazione del Telecomando Puntatore
Registrazione del Telecomando Puntatore
(ROTELLINA DI SCORRIMENTO)
Per utilizzare il Telecomando Puntatore, è necessario prima associarlo al TV.
1. Inserire le batterie nel Telecomando Puntatore e accendere il TV. 2. Puntare il Telecomando Puntatore in direzione del TV e premere il tasto ROTELLINA DI SCORRIMENTO (OK) del telecomando.
- Se la registrazione del Telecomando Puntatore con il TV non riesce, riprovare dopo aver spento e riacceso il TV.
Come utilizzare il Telecomando Puntatore
- Scuotere leggermente il Telecomando Puntatore a destra e a sinistra o premere i tasti (Casa), (INGRESSO), 3D per visualizzare il puntatore sullo schermo. (in alcuni modelli TV il puntatore viene visualizzato quando si ruota il tasto ROTELLINA DI SCORRIMENTO (OK).)
- Il puntatore scompare se non viene utilizzato per un determinato periodo di tempo o se il Telecomando Puntatore viene appoggiato su una superficie piana.
- Se il puntatore non risponde in modo corretto, è possibile reimpostarlo spostandolo verso il bordo dello schermo.
- A causa delle funzioni aggiuntive, le batterie del Telecomando Puntatore si consumano più velocemente rispetto a quelle di un telecomando tradizionale.
Annullamento della registrazione del Telecomando Puntatore
(INDIETRO)
(Casa)
Premere contemporaneamente i tasti → (INDIETRO) e (Casa) per cinque secondi per dissociare il Telecomando Puntatore dal TV. * Tenendo premuto il tasto EXIT, l'operazione viene annullata ed è possibile ripetere la registrazione del Telecomando Puntatore all'istante.
Precauzioni nell'uso del Telecomando Puntatore
- Utilizzare il telecomando entro il raggio specificato (10 metri). Si potrebbero riscontrare errori di comunicazione nel caso in cui il dispositivo venga utilizzato al di fuori dell'area di copertura oppure nel caso in cui siano presenti ostacoli all'interno dell'area stessa.
- Si potrebbero riscontrare errori di comunicazione a seconda degli accessori utilizzati.
Dispositivi quali forni a microonde e LAN wireless funzionano nella stessa banda di frequenza (2,4 GHz) del Telecomando Puntatore. Ciò potrebbe provocare errori di comunicazione.
- Il Telecomando Puntatore potrebbe non funzionare correttamente se è presente un router wireless (AP) nel raggio di 1 metro dal TV. Il router wireless deve essere posizionato a più di 1 m di distanza dal TV. Non disassemblare le batterie o esporle a calore. Non far cadere le batterie. Evitare che le batterie siano esposte a urti eccessivi.
- Se le batterie vengono inserite in modo errato potrebbero verificarsi esplosioni.
UTILIZZO DEL MANUALE UTENTE
La guida utente consente di accedere più facilmente a informazioni dettagliate sul televisore.
1 Premere il pulsante (Casa) per accedere al menu Casa. 2 Selezionare Manuale utente e premere ① ROTELLINA DI SCORRIMENTO (OK).
MANUTENZIONE
Pulizia del televisore
Pulire regolarmente il televisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.
ATTENZIONE
- Innanzitutto, accertarsi di spegnere e di scollegare il cavo di alimentazione e tutti gli altri cavi.
- Quando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione alla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.
Schermo, cornice, telaio e supporto
- Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.
- Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto.
ATTENZIONE
- Evitare di toccare continuamente lo schermo per non danneggiarlo.
- Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affilati per non graffiarlo e provocare distorsioni delle immagini.
- Non utilizzare agenti chimici perché potrebbero danneggiare il prodotto.
- Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.
Cavo di alimentazione
Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.
RISOLUZIONE DEI PROBLEMI
| Problema | Soluizione |
| Impossibile controllare la TV con il telecomando. | Controllare il sensore del telecommando sul prodotto e riprovareVerificare la presenza di eventuali ostacoli tra il teilevisore e il telecommando.Controllare che le batterie siano ancora cariche e correttamente inserte (⊕ su ⊕, ⊙ su ⊙). |
| Non viene visualizzata alcuna immagine e non è prodotto alcun suono. | Controllare che la TV sia accesa.Verificare che il cavo di alimentazione sia collegato ad una presa a muro.Verificare se esiste un problema nella presa a muro collegando altri prodotti. |
| La TV si spegne improvvisa-mente. | Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbsesse stata interrotta.Verificare se la funzione Standby automatico (in base al modello) / Timer Spegnimento / Spegnimento timer sa attivata nelle impostazioni TIMER.In mancanza del segnale, il teilevisore si spegne automaticamente dopo 15 minuti di inattività. |
| Durante il collegamento al PC (HDMI/DVI), viene visualizzato il messaggio "Nessun segnale" o "Formato non valido". | Spagnere/accendere la TV utilizzato il telecommando.Ricollegare il cavo HDMI.Riavviare il PC con la TV accesa. |
SPECIFICHE TECNICHE
(Solo EG91 , EG92 , EG96 , EF95 )
| Specifiche del modulo wireless (LGSBW41) |
| Wireless LAN | Bluetooth |
| Standard | IEEE 802.11a/b/g/n | Standard | Bluetooth Versione 4.0 |
| Gamma di fre-quenza | Da 2400 a 2483,5 MHzDa 5150 a 5250 MHzDa 5725 a 5850 MHz (Fuori dall'UE) | Gamma di fre-quenza | 2400 a 2483,5 MHz |
| Potenza in uscita(Max.) | 802.11a: 13 dBm802.11b: 15 dBm802.11g: 14 dBm802.11n - 2,4 GHz: 16 dBm802.11n - 5 GHz: 16 dBm | Potenza in uscita(Max.) | 10 dBm o inferiore |
| • Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l'utente non più modificare o regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza regionale.• Questo dispositivo delve essere installato e utilizzato a una distance minima di 20 cm dal corso. Inoltre, QUESTa fase è concepita come dichiarazione generale per le considerazioni sull'ambiente di utilizzo.CE0197① |
Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito all'aggiornamento delle funzioni del prodotto.
| MODELLI | EG91** | EG92** |
| 55EG910V-ZB | 55EG920V-ZA |
| 55EG9109-ZB | 55EG9209-ZA |
| Dimensioni | Spessore(S) | Profondità(P) |
| Con supporto (mm)(L x A x P) | 1225 x 760 x 208 | 1225 x 762 x 191 |
| Senza supporto (mm)(L x A x S(P)) | 1225 x 719 x 48,9(87,3) | 1225 x 719 x 48,9(87,3) |
| Peso | Con supporto (kg) | 15,0 | 16,5 |
| Senza supporto (kg) | 12,8 | 13,2 |
| Consumo elettrico | 320 W | 360 W |
| Requisiti di alimentazione | AC 100-240 V ~ 50/60 Hz | AC 100-240 V ~ 50/60 Hz |
| MODELLI | EG96** |
| 55EG960V-ZA | 65EG960V-ZA |
| 55EG9609-ZA | 65EG9609-ZA |
| 55EG960V-ZD | 65EG960V-ZD |
| 55EG9609-ZD | 65EG9609-ZD |
| Dimensioni | Spessore(S) | Profondità(P) |
| Con supporto (mm)(L x A x P) | 1226 x 760 x 213 | 1447 x 884 x 237 |
| Senza supporto (mm)(L x A x S(P)) | 1226 x 719 x 50,1(87,8) | 1447 x 842 x 50,1(102,5) |
| Peso | Con supporto (kg) | 19,0 | 26,9 |
| Senza supporto (kg) | 15,3 | 21,7 |
| Consumo elettrico | 390 W | 500 W |
| Requisiti di alimentazione | AC 100-240 V ~ 50/60 Hz | AC 100-240 V ~ 50/60 Hz |
| MODELLI | EF95** |
| 55EF950V-ZA | 65EF950V-ZA |
| 55EF9509-ZA | 65EF9509-ZA |
| Dimensioni(L x A x P) | Con supporto (mm) | 1228 x 760 x 215 | 1450 x 883 x 236 |
| Senza supporto (mm) | 1228 x 718 x 50,1 | 1450 x 842 x 50,1 |
| Peso | Con supporto (kg) | 17,2 | 25,8 |
| Senza supporto (kg) | 13,6 | 21,2 |
| Consumo elettrico | 360 W | 480 W |
| Requisiti di alimentazione | AC 100-240 V ~ 50/60 Hz | AC 100-240 V ~ 50/60 Hz |
| Dimensione modulo CI (L x A x P) | 100,0 mm x 55,0 mm x 5,0 mm |
| Condizioni ambientali | Temperatura di funzionamento | 0 °C a 40 °C |
| Umidità di funzionamento | Inferiore all'80 % |
| Temperatura di stoccaggio | Da -20 °C a 60 °C |
| Umidità di stoccaggio | Inferiore all'85 % |
| TV digitale | TV analogica |
| Sistema teilevisivo | DVB-T/T2* | PAL/SECAM B/G/I/D/K |
| DVB-C | SECAM L/L' |
| DVB-S*/S2* | |
| Copertura programma | VHF, UHF | VHF: E2 a E12 |
| C-Band*, Ku-Band* | UHF: E21 a E69 |
| CATV: S1 a S20 |
| HYPER: S21 a S47 |
| Numero massimo di programmi memorizzabili | DVB-S/S2: 6.000 DVB-T/T2/C & TV analogica: 1.500 |
| Impedenza antenna esterna | 75 Ω |
*Solo modelli che supportano DVB-T2/C/S/S2.
Dichiarazione di conformità
La società LG Electronics Italia S.p.A. dichiara che il televisore a colori LG
55EG910V-ZB / 55EG9109-ZB / 55EG920V-ZA / 55EG9209-ZA / 55EG960V-ZA / 55EG9609-ZA / 55EG960V-ZD / 55EG9609-ZD
/ 65EG960V-ZA / 65EG9609-ZA / 65EG960V-ZD / 65EG9609-ZD / 55EF950V-ZA / 55EF9509-ZA / 65EF950V-ZA
/65EF9509-ZA
è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U.
n°301 del 28/12/95 ed in particolare è conforme a quanto indicato nell'art. 2, comma 1 dello stesso decreto.
Questo apparecchio è fabbricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è con-
forme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.
DIAGRAMMI A BLOCCHI
(Solo EG91**)
(Solo EG92**)
ONVATLI
(Solo EG96**-ZA)
(Solo EF95 , EG96 -ZD)
ONVATLI
MANUALE UTENTE TV OLED
(Consultare la pagina A-21, A-22)
Occhiali per cinema 3D
(Consultare la pagina A-3, A-4, A-6)
(Consultare la pagina A-4)
Montaggio supporto
(Vedi pag. A-21, A-22)
