IL VOSTRO NUovo PRODOTTO KLIPSCH

Vi ringraziamo per l'acquisto di queste altoparanti satelliti Klipsch. Dopo aver letto questo manuale e dato aver collegato il systema, potrete ascottare il risultato di altre 55 anni di progettazioni rigorore e di ricerca e sviluppo all'avanguardia. Come tutti i prodotti Klipsch, quosti altoparanti sono basati sulla technologia "con caricamento a tromba" sviluppata alla Klipsch con il primo Klipschorn®, nel 1946, e perfezionata in tutti i prodotti che lo hanno seguito. Grazie alsystema a tromba gli altoparanti offrono alla sensibilità, Bassa distorsione, risposta piatta in frequenza e ampia dispersione. Queste caratteristiche si traducono nelle qualità distinctive del suono Klipsch: potenza, dettagli e dinamica ineguagliati. Vi preghiamo di compilare la cartolina di garanzia sul retro del manuale o presso il situ www.klipsch.com per permetterci di servirvi al meglio. Vi ringraziamo nuovamente di aver scelto Klipsch e speriamo che i vostri nuovi altoparanti diano nuova vita alla vostra musica e ai vostri film preferiti per molti anni.

GRIGLIA

L'altoparlante peut essere utilizzato con o perché la griglia. La griglia aderisce magnetificamente; si più rimuoverla lavorando tirandola in avanti, cioè per riposizionaria alla alinearne i bordi a quello della cassa dell'altoparlante.

COLLOCAZIONE

Gli attoparlanti satelliti Reference sono stati progettati in modo da offrirre la massima flessibilità e funzionano bene in svariate configurazioni. La figura 1 illustra una configurazione tipica di unsystema home theater, nella quale il satellite del canale centrale è collocato sopra il teilevisore,i satelliti anteriorsinistroe deestro sono disposti a bianco dello schermo,altire due satelliti sono situati ai lati dell'aria di ascolto come surround principali e una terza coppia è disposta dietro per il canale posteriori surround in unsystema a 7.1 canai (Dolby Digital EX o DTS-ES).Di seguito si offrno suggerimenti specifici per la collocazione relativa a ciascauna funzione.

Figure 1

Altoparlante del canale centrale: centrate l'altoparlante direttamente sopra o tutto lo schermo. La base integrale consente di collocare l'altoparlante sopra il tevisore (o su uno scaffale direttamente sopra o tutto diesso) o fissato alla parete (vedere le istruzioni per il montaggio a parete). Ideamente, il diaframma frontale dell'altoparlante deve essere a filo con la parte frontale dello schermo. Se l'altoparlante èosto ben sopra o tutto il livello degli orecchi degli asceltatori seduti, potete migliorare le prestazioni inclinandolo leggermente verso il basso o verso l'alto per compensare l'effetto. Per ulteriori informazioni vedere la sezione sulla regolazione della base.

Altoparlanti anteriori sinistro e destro: devono essere appressimativamente allineati allo schermo ed equidistanti daesso. La distanza dallo schermo non è essenziale,anche se una separazione notevole tende ad augmentare la spaziosità del suo. Evitate che l'uno o l'alto altoparlanti si trova a meno di 60 centimetri di distanza da una parete laterale e se gli altoparlanti sono collocati sucaffali o in un mobile, disponeteli in modo che le loro parti frontali siano almeno a filo con la parte frontale del mobile. Metteteli al livello degli orecchi degli ascoltatori seduti o, se ciò non è fattibile, regolate il giusto sferico della base di agli altoparlante in modo che gli altoparlanti siano orientati verso l'alto o il basso, in direzione della posizione di ascolto. Per ulteriori informazioni vedere la sezione sulla regolazione della base.

Altoparlanti surround sinistro e destro: il punto migliorie in cui disorro i satelliti utilizzati come altoparlanti surround è sulle pareti o contro di esse, ai lati dell'area di ascolto, da una posizione adiacente a quella di ascolto sino a circa 20 gradi diaestro della. Collocateli sopra il livello degli orecchi degli ascoltatori seduti (a un'altezza di circa 1,5 - 2,1 metri) ma non metteteli contro il soffitto. Orientateli in linea rettaattraverso la stanza o indietro leggermente verso la parete posteriori per ottenere un suono più diffuso oppure verso la posizione di ascolto per ottenere un suono più diretto. Dato che il loro design consente grande flessibilità, si possono conseguire buoni risultati ancche con configurazioni che si discostino notevolmente da quella ideale.

Altoparlanti posteriori surround: se l'implanto supporta ilsystema Dolby Digital EX, il THX Surround EX o il DTS-ES a 7.1 o 6.1 canali, potete collocare uno o due satelliti dietro l'area di ascolto perché funzionino come altoparlanti posteriori surround. Cosi come per gli altoparlanti

surround sinistro e destro, la posizione ottimale è sopra il livello degli orecchi degli ascoltatori seduti. Se userete un solo altoparlante surround posteriori, concentrato diario l'area di ascolto; se ne userete due, disponeteli abbastanza vicini fra di loro. Con quello tipo di impianto, i regolari altoparlanti surround sinistro e destro vanno disposti in modo che siano adiacenti all'area di ascolto anziché leggermente dietro diessa.

REGOLAZIONE DELLA BASE E MONTAGGIO A PARETE

Ogni altoparlante è fissato alla base mediante un giunto sferico che consente di girarlo di un ampio angolo. Per regolare l'angolo, staccate da sotto la base la chiave esagonale in dotazione e allentate le quattro viti della piastra di fissaggio posta intorno al giunto sferico. Posizione gli altoparlanti secondo l'angolo prescelto e serrate le quattro viti, prestando attenzione a non serrarleccessivamente.Ciacuna base dotata anche di un fermo regolabile che impedisce all'altoparlante di abbassarsi una volta regolato l'angolo. Si cui accedere alla testa di questo fermo alla parte inferiore della base (vedi Figura 2).

Figure 2

Sul lato inferiore della base sono presentianche tre fori che consentono di utilizzarla come sostegno per il montaggio a parete. Per esquire tale montaggio, procedete come segue.

1. Posizione sulla parete, nel punto prescelto, l'apposita dima e la livella a bolla in dotazione.
2. Contrassegnate le positioni per le viti, secondo il modello che dovete installare.
3. Inserite viti a testa tronco-conica n. 8 da legno per almeno 5 centimetri in un montante di legno o in tasselli per cartongesso di portata adatta. Lasciate sporgere le teste delle viti di circa 0.64cm (1/4 in) alla parete e regolate se necessario quando appendete l'altoparlante.
4. Rimuovete il coperchio centrale alla base dell'altoparlante e staccate da quello la base la chiave esagonale in dotazione.
5. Allentate le quattro viti a testa esagonale inserite nella piatra intorno al giunto sferico e posizionate la base dietro l'altoparlante, orientata in su verso la parete.
6. Serrate con cautela le quattro viti per fissare l'altoparlante. Può essere necessario regolare con precisione l'angolo dell'altoparlante una volta completato il montaggio sulla parete.
7. Togliete il logotto nella base dell'altoparlante comprimendone il perno scanalato sul lato inferiore e giratelo di 180^ per ottenerile gliusto orientamento.
8. Attaccatie piedini in gomma autoadesivi in dotazione alle quattro tacche presenti sulla parte inferiore della base dell'altoparlante.
9. Agganciate i fori sulla base dell'altoparlante alle teste delle viti sporgenti alla parete. Regolate la distanza di cui sporgono le teste delle viti in modo che la base aderisca bene alla parete. Non serrateccessivamente le viti.
10. Se l'altoparlante andrà montato sul punto in cui il suo cavo esce alla parete,,infilate il cavo nel foro presente sul coperchio a scatto della base,togliendo il tappo (la cui funzione è solo estetica).
11. Collegate il cavo dell'altoparlante ai terminali di quest'ultimo. Vedere la sezione "Mantenimento della polarità tra altoparlanti e amplificatore".
12. Regolate con precisione l'angolo dell'altoparlante e serrate le viti del giunto sferico con la chiave esagonale, prestando attenzione a non serrarleccessivamente. Riponete la chiave sulla parte inferiore del coperchio della base e riposizione quest'ultimo.
13. Passate all'ascolto della vostra musica e dei nostri film preferiti!

CONNECTIONI

Note: per ottener una Buona qualità del suono, è essenziale collegare correttamente gli altoparlianti all'amplificatore o al ricevitore. Seguite scruplosamente queste istruzioni. Connessioni inadequate possono causare un malfunzionamento dell'amplificatore o andere danneggiarlo.

Gli altoparanti Klipsch series Reference impiegano internamente cavi Bandwidth Balanced™ Monster Cable®. La technologia Bandwidth Balanced™ è basata sull'utilizzo di conduitori di rame di grande purezza, di vari diametri, selezioni atacumente e attorcigliati in modo da assicurare una propaganda ottimale del segnale a tutte le frequenza. Potete ottenere i miglioruri risultati dagli altoparanti se li collegate all'amplificatore o al ricevitore con cavi Monster Cable o di qualità simile, reperibili presso il rivenditore. Vi suggeriamodi adoperare cavi di rame in trefoli, con diametro uguale o maggiore di 1.29mm (misura americana AWG uguale o minore di 16). Usate cavi di diametro maggiore per i percorsi più lunghi, in modo da ridurre l'attenuazione del segnale dell'amplificatore causata alla resistenza dei cavi.

Sul pannello posteriore di ciascun altoparlante ci sono due coppie di terminali cilindrici; una è l'ingresso del tweeter e l'altra è l'ingresso del woofer. Le due coppie di terminali sono collegate fra di loro mediating ponticelli o piattine metalliche placcate in oro, che vanno lasciate in posizione per il cabaggio convenzionale, nelle vanno rimosse per altri due tipi di cabaggio, quello "doppio" e quello con due amplificatori. Di seguito sono spiegati prima il cabaggio ordinario, con cavi singoli, e poi i cabaggi alternativi. Tutte le informazioni sul cabaggio con cavi singoli sono pertinentianche al cabaggio doppio.

TIPI DI CONNETTORE

Conduitori nudi. Staccate i due cavi l'uno dall'alto per circa 2.5 centimetri e asportate circa 6mm di isolante dall'estremita di ciascuno (l'operazione risulta più facile usingando una pinza spellafili, ma si potu utilizzare un normale temperino multuso per tagliare l'isolante lungo il diametro sino al conduittere nudo). Attorcigliate bene tra di loro i trefoli di ciascun conduittere. Allentate i dadi di una coppa di terminali cilindrici fino a esporre i fori praticati su diibi e inflate i conduittori nei fori. Serrate bene i dadi a mano. Accertatevi che nessun trefolo di un conduittere tocchi il terminale cilindrico a cui è connesso l'alto conduittere o i trefoli di quest'ultimo. La mancata osservanza di esta precauzione può casare un malfunzionamento dell'amplificatore oanche danneggiarlo.

Pin. Molti tipi di cavi da altoparlate preassemblati sono terminati con spinotti metallici (pin). Allentate i dadi di una coppi di terminali cilindrici fino a esporre i fori praticati su di essi e,infilate i pin nei fori. Serrate bene i dadi a mano; non serrate eccessivamente. Accertatevi che nessun pin di un cavto tocchi il terminale cilindrico a cui è connesso l'altro cavo o il pin di quest'ultimo. La mancata osservanza di esta precauzione può causare un malfunzionamento dell'amplificatore oanche danneggiarlo.

Terminali a forcella. Alcuni tipi di cavi da altoparlante hanno terminali a forcella. Allentate i dadi di una copbia di terminali cilindrici e inserte su questi i terminali a forcella. Serrate i dadi a mano e verificate che i terminali a forcella rimangano bloccati. Accertatevi che nessun terminale a forcella di un cavto tocchi il terminale cilindrico a cui è connesso l'altro cavo o il terminale a forcella di quest'ultimo. La mancata osservanza di quella precauzione può causare un malfunzionamento dell'amplificatore o anche danneggiarlo.

SONO DISPONIBILI ALTRI TIPI DI CONNECTORI SPECIALI PER FACILITARE IL COLLEGAMENTO DEGLI ALTOPARLANTI. PER SUGGERIMENTI E ULTERIORI INFORMAZIONI RIVOLGETEVI AL RIVENDITORE KLIPSCH.

MANTENIMENTO DELLA POLARITA TRA ALTOPARLANTI E AMPLIFICATORE

Uno degli aspetti più importanti, per quanto riguarda il collegamento degli alltoparanti, è manteneri alla stessa polarità, ossia in fase. Lo sfasamento può infatti causare una degradazione dei bassi e dell'immagine audio.

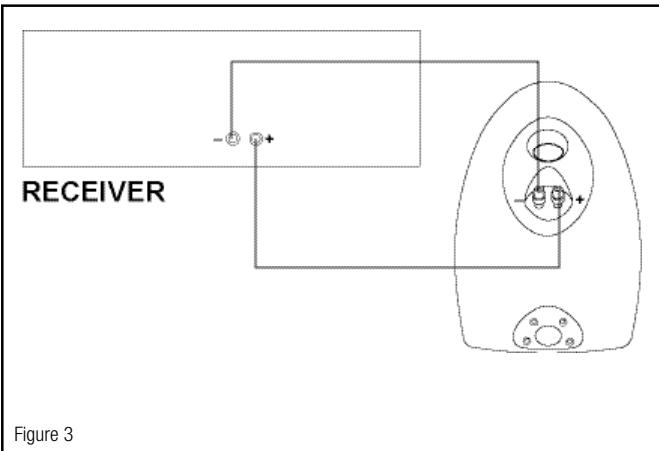

Il metodo più facile per assicurarsi che gli altoparlanti siano cablate in fase consiste nel collegare sempre i terminali di uscita positivo e negativo dell'amplificatore o del ricevitore ai terminali di ingresso corrispondenti degli altoparlanti: positivo (^+ + , colore rosso) con positivo e negativo (^ - ^ , colore nero) con negativo.

La maggior parte dei cavi da altoparlante pre-terminati hanno connettori colorati perfacilitare il giusto collegamento tra ingressi euscite. Se i connettori che intendete usare non sono codificati a colori o se costruirete voi stessi i cavi utilizzando coppie di cavi a due conduttori, controllate i segni di identificazione sull'isolante dei due conduttori; in genere su uno dieci c'è un codice stampato, una striscia o una nervatura.

IMPOSTAZIONI PER LA GESTIONE DEI BASSI E REGOLAZIONE DEL SUBWOOFER

I processori, gli amplificatori e i ricevitori surround digitali utilizzano unsysteme detto "gestione dei bassi"per assicurare che le basse frequenze sui vari canali siano trasmesseagli altoparlanti in grado di riproduire bene e nonagli altoparlanti più piccoli, che nonpossono riproduire adeguatamente. I satelliti Reference richiedono un subwoofer (o grande altoparlanti anteriorsinistro e destro) per riproduire i bassi estremi. Impostate tutti i canali collegati ai satelliti Reference su "Small" dall'apposto menu disponibile sul ricevitore o sul processore. Se i bassi vengono riprodotti da grande altoparlanti anteriors, impostate i canali che pilotano i loro ingressi su "Large". E se adoperate un subwoofer, impostatelo su "On" o "Yes".

La maggior parte dei circuiti per la gestione dei bassi impiegano una frequenza di crossover di 80Hz o 100Hz , adeguata per il limite inferiore dei satelliti Reference. Se l'impiano lo consente, vi suggeriamo di cominciare con 90Hz o 100Hz . E se il subwoofer non è collegato a un'uscita dedicata, cominciate regolandone la frequenza di crossover interna su circa 90Hz o 100Hz .

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicate mai abrasivi o detergenti forti o a base di solvente. Potete pulire le griglie con l'accessorio a spazzola di un aspirapolvere.
