BEDIENUNGSANLEITUNG SATELLITES KLIPSCH

WICHTIGER SICHERHEITSHINWEIS

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anweisungen.
5. Verwenden Sie diese Geräte NICT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmerzeugenden Geräten (einschließlich Verständern).
9. Sie * dürfen die Sicherheitsfunktion polarisierter oder geerderter Stecker NICHT außer Kraft * setzen . Ein polarisierter Stecker hat zwei Stüfte, wobe einer dicker ist als der andere. Ein geerderter Stecker hat zwei Stüfte und einen dritten Erdungsstift. Der dickere Stift oder der dritte Stift * dienen zu ihrer Sicherheit . Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, sollenn Sie die veraltete Steckdose durch einen Elektriker ersetzen halten.
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät
11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.
12. Verwenden Sie beim Transport ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei

Verwendung eines Wagens sollenen Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.

1. Trennen Sie thises Gerät bei Gewitter vom Netz, oder wenn es langere Zeit nicht benutzt wird.
2. Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchführten. Eine Wartung bzw. Reparatur ist notig, wenn das Gerät auf irgende Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschüttten von Flüssigkeiten, durch das Hineinfallen von Gegenständen, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallen gelassen wurde.

Dieses Symbol weist daraufhin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags aufgrund von gefährlichen Spannungen in dieser Einheit hin.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist diese Gerät vor Regen oder Feuchtigkeit zu schützen.

WARNING: In thisem Gerat gibt es lebensgefährliche Stromspannung. Das Gerat enthalt keine durch den Benutzer zu wartenden Teile, Lassen Sie alle Wartungen bzw. Reparaturen von geschalten Kundendiensttechnikern durchführten.

WARNING: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können des Recht des Benutzers zum Betrieb des Gerats ungültig werden setzen.

Vielen Dank, dass Sie Klipsch-Satelliteinlautspricher gekauft haben. Nach der Lektüre theseis Handbuchs und dem Anschluss Ihres Systems werden Sie das Ergebnis von über 55 Jahren Herausragender Technologie und fuhrender Forschungs- und Entwicklungserarbeit horen können. Wie alle Produkte von Klipsch verfügen auch ihre Satelliteinlautspricher über die Klipsch Horn-Load-Technologie - das Grund-Design für das erste, 1946 entwickelte Klipschorn®, und für jedem darauf folgende Produkt. Horn-Loading ermöglicht es Ihrlem Lautspricher, hohe Empfindlichkeit, niedrige Verzerrung, einen ebenen Freqenzgang und ein bretes Abstrahilverhalten zu bieten, was zu unvergleichlicher Leistung, Klangtreue und Dynamik führt, eben den Merkmalen des „Klipsch-Sound". Fullen Sieitte die Garantiekarte auf der Rückseite dieserhandbuchs aus, oder tun Sie dies online bei www.klipsch.com, so dass wir ihren betterheiten können. Nochmals vielen Dank, dass Sie Klipsch gewählt haben. Wir hoffen, dass ihre Lautspricher weitere Jahre lang ihre Musik und ihre Filme zum Leben erwecken wurden.

LAUTSPRECHERGRILL

Der Laatsprecher kann mit oder ohne Laatsprechergrill benutzt werden. Der Laatsprechergrill wird magnetisch befestigt. Sie können他们在 einfach entfern, indem Sie他们在 abziehen, und他们在 anderenbringen, indem Sie seine Kanten am Laatsprechergehäuse aussichten.

PLATZIERUNG

Ohne Reference-Satellitenlautsprecher sind auf maximale Flexibilität hin konzipiert undieten in einer Vielzahl von Konfigurationen ausgezeichnete Leistungen. Abbildung 1 zeigt die Aufstellung für ein typisches Heimkino-System, mit einem Center-Satellitenlautsprecher oben auf dem Fernseher, linken und rechten vorderen Satelliten an den Seiten des Bildschirms, zwei weiteren Satelliten als Haupt-Surround-Quellen an den Seiten des Hörbereichs, und einem dritten Paar halten für den hinteren Surround-Kanal in einem 7.1-Kanalsystem (Dolby Digital EX oder DTS-ES). Unterstehend setzen Sie die empfohlene Platierung für jeder Funktion.

Figure 1

Center-Lautsprecher: Platzieren Sie den Lautsprecher mittig direkt über oder unter ihrem Fermsehbildschirm. Der integrierte Ständer ermitteligt es, den Lautsprecher entweder oben auf dem Fernseher (oder auf einem Regal direkt darüber bzw. darüber) aufzustellen oderihn an der Wand zu montieren (siehe Wandmontageanleitung). Am besten sollte die Schallwand des Lautsprechers mit der Vorderkante des Bildschirms bündig sein. Wenn sich der Lautsprecher deutlich über oder unter der Ohrenhöhe eines sitzenden Hörs entsendet, können Sie die Klangqualität dadurch verbessern, dass Sie hin zum Ausgleich möglich nach oben oder einzeln richten. Weitere Details finden Sie im Abschnitt „Anpassung".

Vordere linke und rechte Lautsprecher: Am besten sollen sich der vordere linke und rechte Lautsprecher ungebär auf einer Linie mit dem Bildschirm befinden und gleich welt von ihm entferniert sein. Die Entflammung vom Bildschirm ist weniger wichtig, aber eine weitere Trennung erzeugt mein mehr Raumklang. Die Lautsprecher sollen mindestens 60cm von einer Seitenwand entferniert sein, und wenn sie auf Regalen oder in einer Schrankwand aufgestellt sind, sind sie so zuplatzieren, und dass ihre Vorderseite mit der Vorderseite der Schrankwand weniger stens bündig ist. Platzieren Sie auf Ohrhcöherer einer sitzenden Person, und wenn das nicht möglich ist, stellen Sie die Kugelzapfen der Ständer so ein, dass die Lautsprecher nach oben oder unter auf die Hörposition ausgerichtet werden. Weitere Details finden Sie im Abschnitt „Anpassung".

Linke und rechte Surround-Lautsprecher: Die Beste Position für Satellitenlautsprecher, die als Surround-Lautsprecher verwendet werden, ist an oder nahe der Wand an den Seiten des Hörbereichs, von einem Punkt direkt接纳 den Hörposition bis zu etwa 20 Grad dahinter. Montieren Sie sie über der Ohrhöhe einer sitzenden Person (1,5 bis 2,2 m hoch), aberplatzieren Sie sie nicht an der Decke. Richten Sie sie direkt in den Raum oder etwas gegen die interne Wand aus, um einen better verteilen Klang zu erzielen, oder direkt in Richtung auf die Hörposition, was einen direkteren Klang erzielt. Das Design ermöglicht allerdings große Flexibilität, und selbst mit nichtGPCide idealen Konfigurationenkonnen gute Ergebnisse erzielt werden.

Hintere Surround-Loutsprecher: Wenn ihre Elektronik Dolby Digital EX, THX Surround EX oder DTS-ES 7.1 bzw. 6.1-Kanal-Sound unterstützen, können Sie ein oder zwei Satelliten hinter dem Sitzbereich als bereits Surround-Loutsprecher einsetzen. Wie bei den rechten und linken Surround-Loutsprechem, befindet sich die optimale Position oberhalb der Ohrhöhe einer

sitzenden Person. Wenn Sie nur einen hinteren Surround-Lautspeicher verwenden, solle er hinter dem Hörbereich zentriert sein. Wenn Sie zwei verwenden, sollen den diese ziemlich nahe voneinander aufgestellt sein. Bei dieser Art von System sollenn sich die normalen linken und rechten Surround-Lautspeicher kein dem Sitzbereich befinden, und nicht dahinter.

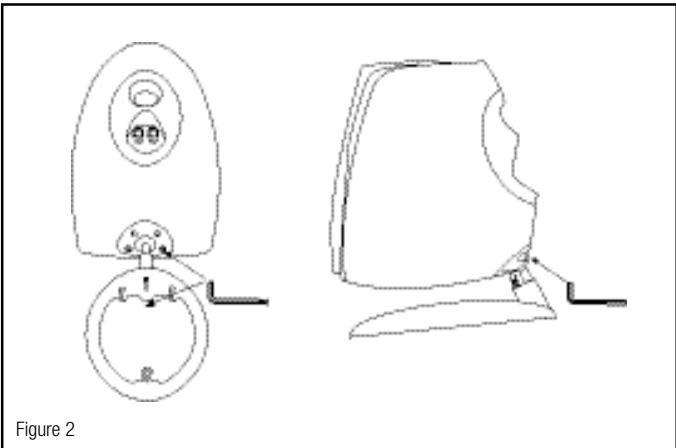

ANPASSUNG DES STÄNDERS UND WANDMONTAGE

Die Lautspricher sind mit Kugelzapfen mit ihren Ständern verbunden und haben deshalb einen weiten Einstellbereich. Um den Winkel zu verstehen, offen Sie den mitgelieferten Inbusschlüssel von der Unterseite der Grundfläche und lockern die vier Schrauben an der Spannplatte, die den Kugelzapfen umgibt. Stellen Sie die Sprecher wie gewünscht ein und ziehen Sie dann die vier Klemmschrauben wieder an. Ziehen Sie sie nicht zu fest an. jeder Ständer hat auch einen verstelltbare Arretierung, die verhindert, dass sich der Lautspricher nach Einstellung des Winkels absenk. Die Arretierungsschraube befindet sich unter an der Seite des Ständers. (Siehe Abbildung 2)

An der Unterseite der Grundfläche befinden sich auch drei Befestigungslöcher, mit denen der Ständer bei der Wandmontage befestigt wird. Folgen Sie zur Installation unterstehenden Anweisungen:

1. Suchen Sie die mitgelieferte Wandmontage-Schablone mit Libelle und halten Sie diese an der gewünschten Stelle gegen die Wand.
2. Markieren Sie die Schraubenpositionen für das zu installmentierte Modell.
3. Schrauben Sie zwei Nr. 8 Flachkopf-Holzschrauben (mindestens 5cm ) in ein Ständerprofil oder verwenden Sie einen Dübel mit entsprechender Tragfähigkeit. Lassen Sie die Schraubenköffe etwa 6mm aus der Wand herausstehen und passen Sie sie ggf. beim Aufhängen der Laufsprecher an.
4. Entfernen Sie die mittlere Abdeckung von der Laufsprecher-Grundfläche und offen Sie den mitgelieferten Inbusschluss von der Unterseite.
5. Lösen Sie die vier Sechskantkopfschauben beim Kugelzapfen der Lautspechers und klappen Sie die Grundfläche hinter den Lautspecher, auf die Wand ausgerichtet.
6. Ziehen Sie die vier Schrauben beim Kugelzapfen vorsichtig an, um die Lautspeicherposition zusichern. Nach der Wandmontage ist möglichere eine Feineinstellung des Lautspeicherwinkels notig.
7. Entfernen Sie das Firmenschild von der Grundfläche des Lautspechers, indem Sie dessen Zapfen an der Unterseite zusammen, und drehen Sie es um 180^ , so dass es korrekt ausgerichtet ist.
8. Stecken Sie die mitgelieferten selbstklebenden Gummifüßen in die vier Vertiefungen an der Unterseite des Lautspechers.
9. Schieberen Sie die Befestigungslöcher in der Unterseite des Lautsprechers über die aus der Wand hervorstehenden Schraubenköffe. Stellen Sie die Höhe der Schraubenköffe ein, damit sie/genau passen. Ziehen Sie sie nicht zu fest an.
10. Wenn der Lautsprecher über der Stelle montiert wird, an der das Lautsprecherkabel aus der Wand kommt, faden Sie das Kabel durch das Loch in der Aufsteckverkleidung der Lautsprecherunterseite, indem Sie den Stöpsel entfern.
11. Schlieben Sie das Laufsprecherkabel an den Anschlussterminals des Laufsprechers an. Siehe Laufsprecher zu Veränder: Direkte Verbindung"
12. Stellen Sie den Lautspricherwinkel richtig ein und ziehen Sie die Sechskantschrauben am Kugelzapfen mit dem Inbusschlüssel fest. Ziehen Sie sie nicht zu fest an. Befestigen Sie den Inbusschlüssel wieder in der Verkleidung der Unterseite und bringen Sie diese wieder am Lautspricher an.
13. Genießen Sie nun Musik und Filme!

ERSTER SCHRITT: ANSCHLUSSARTEN

Blanker Draht. Ziehen Sie die zwei Adern auf einer Länge von etwa 2.5cm auseinander und entfernen Sie am Ende jeweils ca. 7mm der Isolierung. (Das goes mit einer Abisolorzange einfacher, aber Sie können auch ein normales Taschenmesser verwenden, um die Isolierung vom Draht abzuschneiden.) Drehen Sie die Drahtfasern jeder Ader fest zusammen. Lösen Sie die Muttern an einem Paar Anschlussterminals, bis die Löscher in den Metallstiften frei sind, und steken Sie dann den blanken Draht in die Löscher. Drehen Sie die Muttern fingerfest auf den Draht hinunter. Stellen Sie sichere, dass keine Kupferfasern von einem Terminal zum anderen, oder zu einer Faser der anderen Ader verlaufen. Wenn diese Vorschtsmaßnahme an einem der Anschlussenden misschtet wird, kann es zu Fehlfunktionen oder Beschädigungen des Verständers kommt.

Stifte. Viele im Handel erhältliche Laufsprecherkabel haben am Ende Metallstifte. Lösen Sie die Muttern an einem Paar Anschlussterminals, bis die Löscher in den Metallstiften frei sind, und stecken Sie dann die Stifte in die Löscher. Drehen Sie die Muttern fingerfest auf die Stifte hinunter, aber drehen Sie sie nicht zu fest an. Stellen Sie sicher, dass kein Metallk-zu-Metall-Koontakt zwischen den beiden Stiften oder Anschlussterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden missacht wird, kann es zu Fehlfunktionen oder Beschädigungen des Verständerkers kommt.

Gabelschuhe. Manche Laustspecherkabel haben am Ende U-formige Anschlüsse, die als Gabelschuhe bezeichnet werden. Lösen Sie die Muttern an einem Paar Anschlusterminals und schieben Sie die Gabelschuhe um die Metallstüfe herum. Drehen Sie die Muttern fizerfest auf die Gabelschuhe hinunter und prufen Sie, ob diese richtig festgeschraubt sind. Stellen Sie safer, dass kein Metallkl-zu-Metall-Kontakt zwischen den beiden Gabelschufen oder Anschlusterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden misschtet wird, kann es zu Fehlfunktionen oder Beschädigungen des Verständrakers kommt.

ES GIBT ANDERE ARTEM SPEZIELLER VERBINDUNGEN, DIE DAS ANSCHLIESSEN IHRER LAUTSPRECHER ERLEICHTERN. SETZEN SIE SICH BITTE MIT IHREM KLIPSCH-FACHHANDLER IN VERBINDUNG, DER IHNEN RATSCHLAGE UND WEITERE INFORMATIONEN GEBEN KANN.

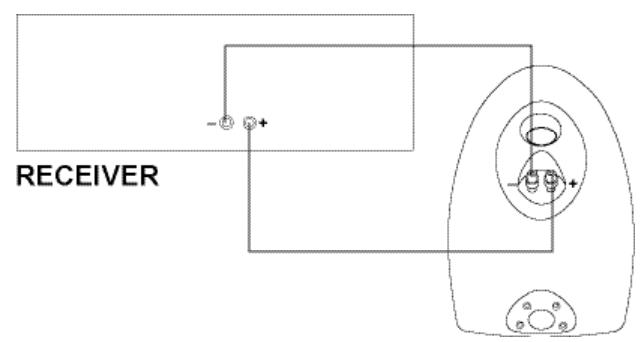

LAUTSPRECHER ZU VERSTÄRKER: DIREKTE VERBINDUNG

Einer der wichtigen Faktoren beim Anschluss ihrer Laufsprecher ist die richtige Polung. Wenn der Laufsprecheranschluss falsch gegolt ist, wirken der Bass und das Klangbild schwächer.

Die einfache Methode, um einen richtig gepolten Laufsprecheranschluss sicherzustellen, besteht darin, die positiven und negativen Ausgangsterminals an Ihr Versteller oder Receiver immer mit den entsprechenden Anschlussterminals an ihren Laufsprechem zu verbinden.: positiv (^+ + ) Farbmarkierung rot) zu positiv, und negativ (^- - ) Farbmarkierung schwarc) zu negativ. (sSiehe Abbildung 5).

Die meisten mit Anschlüssen versehenen Laufsprecherkabel haben farbliche markierte Adern, die es einfach machen, die Ausgänge und Eingänge korrekt zu verbinden. Wenn das bei ihren Kabeln nicht der Fall ist, oder wenn Sie ihre eigenen Kabel aus zweiiadrigem Draht herstellen, sollenn Sie auf der Isolierung der beiden Adern nach Merkmalenuchen. Normalerweise befindet sich aufgedruckter Text, ein Streifen, oder ein erhöhter Kamm entlang einer Ader.

Figure 3

BASS-MANAGEMENT-EINSTELLUNG UND JUSTIERUNG DES SUBWOOFERS

Digitale Surround-Sound-Receiver, Verstärker und Prozessoren verwenden das so genannte Bass-Management-Verfahren, das sicherstellt, dass die niedrigen Frequenzen in den verschiedene Kanänen an Lautspeicher übertragen werden, die diese wiedergeben können, und das sie bei keinigen Lautsprechem, die dazu nicht in der Lage sind, wegfiltert. Um niedrige Bassfrequenzen wiederzugeben, benötigten die Reference-Satellitenlautspeicher einen Subwoofer (oder große vordere linke und rechte Lautspeicher). Stellen Sie im Lautspecher-Setupk- Menu'His Receivers oder Prozessors alle mit den Referenc-Satellitenlautsprechem verbundenen Kanäle auf „Small" (klein). Wenn Sie für den Bass große vordere Lautspeicher verwenden, stellen Sie alle zu diesen führenden Kanäle auf “Large" (groß). Und wenn Sie einen Subwoofer verwenden, stellen Sie diesen auf „On" (an) oder „Yes" (ja).

Die meisten Bass-Management-Schaltungen verwenden eine Crossover-Frequency von 80Hz oder 100Hz , was etwa der unteren Frenzengrenze der Reference-Satellitenlautsprecher entspricht. Wenn Ihr System Ihnen eine Wahlmöglichkeit bietet, empfehlen wir, zunachst 90Hz oder 100Hz einzustellen. Und wenn Ihr Subwoofer nicht an einen speziellen Subwoofer-Ausgang angeschlossen ist, sollen den Sie seine interne Crossover-Frequency zunachst auf 90Hz oder 100Hz einstellen.

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Laufsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie konnen die Laufsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

AUSSERHALB DER USA UND KANADA

Falls these Produkt an Kunden außerhalb der USA oder Kanada verkauf wurde, entspricht die Garantie für these Produkt dem jeweils geltenden Recht und liegt ausschließlich in der Verantwortung des Distributors, der these Produkt gefleiert hat. Zur Inanspruchnahme von Garantieleistungen den Handler, der these Produkt verkauf hat, oder den Distributer, der these Produkt gefleiert hat, kontaktieren.
