MANUALE UTENTE RC-972 ROTEL

Preamplificatore Stereo

Controlli e Collegamenti

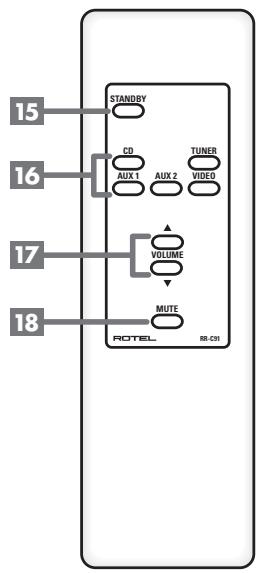

Comando a Distanza RR-C91

Mando a Distancia RR-C91

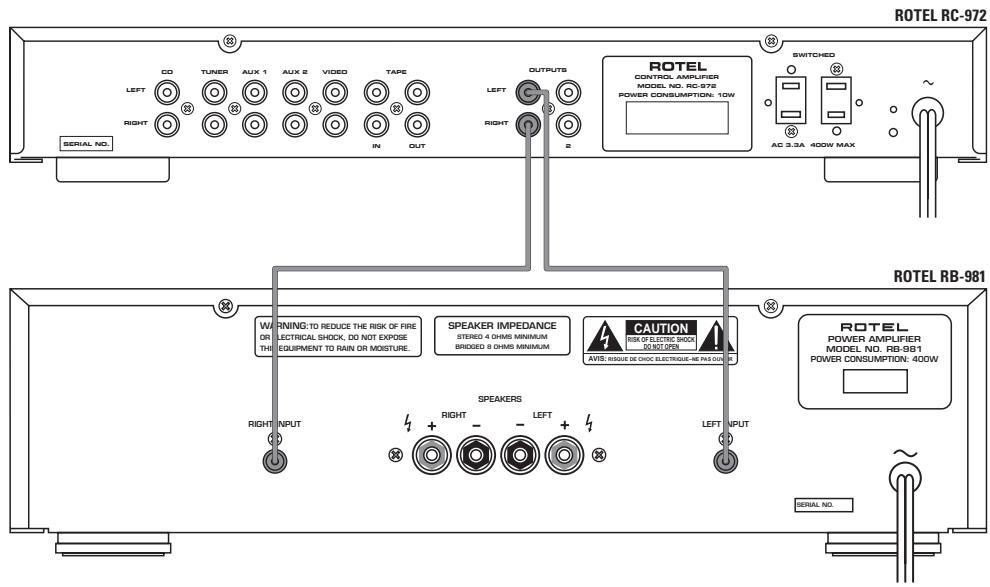

Figure 3: Output Connections Branchements en Sortie Ausgangsanschluss Collegegamenti d'uscita Conexiones de Salida

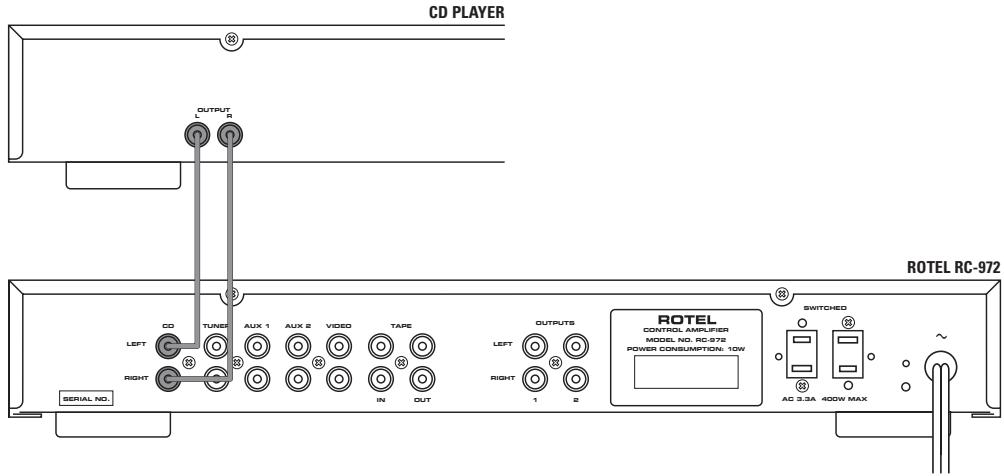

Figure 4: Line Level Input Connection Branchements des Entrées Niveau Ligne Anschluß eines CD-Players Collegamento d'ingresso di Livello di Linea Conexiones de Entrada de Nivel de Linea

Collegamenti al Registratore

ATTENZIONE: Rischio di scossa elettrica, non aprire.

AVVERTENZA: Per ridurre il rischio di scossa, non togliete il coperchio del cabinet. Non contiene parti utili per l'utente. Per l'assistenza fate riferimento a personale qualificato.

Spiegazionedeisimboligrafici

Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato a "voltaggio elevato" all'interno del prodotto che può essere abbastanza potente da costituire pericolodi folgorazione.

Il punto esclamativo entro un triangolo equilatoro vi avvente della presenza di struzioni importanti per l'utilizzo e la manutenzione nel manuale che accompagna l'apparechiatura.

AVVERTENZA: Non contiene parti ad uso dell'utente. Per l'assistenza fate riferimento a personale qualificato.

AVVERTENZA: Per ridurre il rischio di scossa o incendio, non esponete quello apparechio a pioggia o umidità. Non lasciate che oggetti estranei cadano all'interno dell'apparechio. Nel caso quello venisse esesto a umidità o un oggetto estraneo vi cadesse all'interno, togliete immediatamente il cordone di alimentazione dalla parete. Portate l'apparechio a una persona qualificata per la manutenzione per effettuire unCONTROL e le necessarie riparazioni.

Leggere le istruzioni tutte le istruzioni d'uso e di sicurezza prima di attivare l'apparecchiatura. Conservate questo manuale di istruzioni per farvi riferimento in caso di sicurezza.

Seguite tutte le avventenze e le struzioni di sicurezza in quello manuale e sul prodotto stesso. Seguite tutte leindicazioni di utilizzo.

Pulite l'apparecchio solo con un panno asciutto o un aspirapolvere.

Mantenetete le presi di ventilazione sull'apparecchiatura libere. Per esempio, l'apparecchiatura non dovrebbe essere posta su un letto, divano, tappeto, o posti che possano bloccare le aperture di ventilazione. Se l'apparecchiatura viene collocata un una libreria o in un armadiotto ci deve essere sufficiente passaggio d'aria interno all'apprecchio per rendere possibile un correto raffreddamento.

Mantenetete l'apparechiatura lontano da caloriferi, termostati, stufe, o altri apparecchi che producano calorie

L'apparecchiatura dovrebbe essere collegata solamente a una sorgente elettrica del tipo e del voltaggio segnato sul pannello posteriore dell'apparecchiatura.

Collegate l'apparecchiatura ad una presa di alimentazione solo con il cavo di alimentazione provvisto a due fili polarizzati o con uno similare. Non modificate in alcun caso il cavo fornito. Non cercate di evitare la messa a terra o la polarizzazione. Il cavo dovrebbe essere collegato a una spina a muro a due poli compatibile con la presa a lamella. Non fate uso di prolonghe.

Non fate passare i cavi di alimentazione dove potrebbero essere calpestati o piegati ad angoli acuti, esposti a calore o danneggiati in alcun caso. Fate particolare attenzione al cavo di alimentazione in corrispondenza della spina e del punto da cui esce dall'apparecchiatura.

Il cordone di alimentazione dovrebbe essere scollegato quando l'apparechiatura è inutilizzata per un periodo piuttosto lungo.

Smettete immediatamente di utilizzato l'apparecchiatura e fatela ispezionare e/o controllare da un'assistenza qualificata se:

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Oggetti sono caduti, o del liquido è stato versato nell'apparechio.
  L'apparecchiatura è stata esposta alla pioggia.
  L'appareciatiura non sembra funzionare in modo normale.
  L'apparecchiatura è caduta, o il cabinet è rimasto danneggiato.

L'apparecchiatura dovrebbe essere collocata su una superficie fissa e piana forte abbastanza per portarne il peso. Non collocate l'apparecchiatura su un carrello mobile che potrebbe ribaltarsi.

Indice

Figura 1: Controllie Collegamenti 3
Figura 2: Comando a distance RR-C91 3
Figura 3: Collegamenti d'uscita 4
Figura 4: Collegamento d'ingresso di livello di linea 4
Figura 5: Collegamenti al registraratore 5

Alcune parole sulla Rotel. 23

Per cominciare 23

Alcune precazioni 23

Posizionamento 23

Cavi 24

Comando a distance 24

Sensore a distance 24

Pile del commando a distance 24

Collegamenti in uscita 12 24

Collegamenti per i segnali di ingresso 10 24

Collegamenti del registraratore 11 25

Collegamento alla rete e controli 25

Ingresso in corrente alternata 14 25

Interruttore 2 15 e spia di accensione 1 25

Uscite ausiliarie 13 (versione americana) 25

Comandi audio 25

Controllo del volume 6 17 25

Interruttore on/off del tono 5 25

Controlli di Bass e Treble 4 26

Selettore di ingresso "Function" 9 16 26

Interruttore Tape Monitor 8 26

Preamplificatore phono opzionale 26

Ricerca guasti 27

La spia di accensione non è illuminata 27

Sostituzione fusibile 27

Nessun suono 27

Caratteristica 27

Alcune Parole Sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 30 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrirere prodotti eccezionaliagli audiofilieamanti della musica ad un costo non elevato è condiviso da tutti alla Rotel.

I tecnici lavorano come una squadra affiatata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizzare il prodotto nel miglior modo possibile. Cosi potrete trovare condensatori provenienti dall'Inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle i trasformatori toroidali sono prodotti proprio nella Rotel.

La fama di eccellenza della Rotel è stata guidagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica ogni giorno. I loro commenti confirmano l'obietivo della società - la ricerca di un appearechio che sua musica, affidabile e conveniente.

Vi ringraziamo per aver scelto quello prodotto augurandovi molte ore di piacevole intrattenimento musicale.

Per Cominciare

Grazie per aver acquistato il preamplificatore stereo con dato a distance Rotel RC-972. Utilizzato in un impianto hi-fi di alta qualità o in unsystema home theater vi garantirà numerousi anni di intrattenimento musica.

L'RC-972 è un preamplificatore versatile di elevate prestazioni. Tutti gli aspetti del design sono stati ottimizzati per conservare la piena gamma dinamica e per restituirvi ancè i minimi dettagli della vostra musica. L'RC-972 ha uno stadio di alimentazione altamente regolato che comprende un trasformatore toroidale specificamente progettato alla Rotel. Questa alimentazione a bassa impedenza ha ampie riserve di potenza che consentono all'RC-972 di riproduire i segnali audio più complessi. Questo tipo di progettò è più costoso da produrre ma è migliorare per la musica.

Abbiamo progettato le schede dei circuiti stampati (PCB) con Tracce a Circuito Simmetrico. Ciò garantisce che il tempo esatto della musica venga mantenegro e fedelmente riproduzione. Il circuito dell'RC-972 contiene resistenze a film metallico e condensatori in polistirene o polipropilene che vengono utilizzati insezioni importanti sul percorso del segnale. Tutti gli aspetti di questo progettoto sono stati studiati con lo scopo finale della più fedele riproduzione sonora.

L'installazione dell'RC-971 e il suo funzionamento sono facili. Se avete più esperienza con altri sistemi stereo, non dovreste incontrare alcuna dificultà. Collegate simplicamente i componenti abbinati e ascoltate la musica.

Alcune Precauzioni

Leggete attentamente quello manuale. Oltre alle istruzioni relative alle istruzioni di base e al funzionamento fornisce interessanti informazioni su diverse configurazioni di sistema dell'RC-972 come indicazioni generali che vi aiuteranno a ottenerere prestazioni ottimali dal vosto impianto. Vi preghiamo di contattare il vosto rivenditore autorizzato Rotel per consigli o domande. Inoltre tutti nei alla Rotel saremo ben lieti di rispondere alle vostre domande e commenti.

Conservate l'imballaggio dell'RC-972 e tutto il materiale di imballaggio interno per un uso futuro. Trasportare l'RC-972 in un imballo non originale potrebbe danneggiare il vosto preamplificatore.

Compilate e inviate la carta di registrazione allevata all'RC-972. Assicuratevi sono di conservare la ricevuta della vendita originale. E' il vosto migliorare documento per la data di acquisito di cui avrete bisogno agli volta sua necessario il servizio di garanzia.

Posizionamento

Come tutti i componenti audio che utilizzano segnali a basso livello, l'RC-972 vuo essere condizionato alla sua collocazione in ambiente. Non appoggiate l'RC 972 sulla amplificatore di potenza o qualsiasi grosso trasformatore di alimentazione. Questo ridurà al minimo le possibili interferenze o disturbi. Tenete l'RC-972 lontano da appearecchi provvisti di motori per lo stesso motivo. Non collocate in posizioni in cui possa restare esesto alla diretta luce del sole.

Vi raccommandiamo di installerarlo in mobili progettati per accogliere componenti audio. I mobili apposti sono progettati per ridurre o perfino eliminare le vibrazioni che sono influenzare negativamente la qualità sonora. Chiedete consiglio al vostro rivenditore autorizzato Rotel hi-fi circa l'arredamento dedicato e una corretta installmente dei componenti audio.

L'RC-972iene fornito con un dato a distanza compatto e facile da usare - I'RR-C91. Per trarre profito alla sua praticità, I'RC-972devese sere collocato in una posizione in cui il sensoreippo sul pannello anteriore possa essere visto.

Cavi

Durante l'installazione fate attenzione a mantenere separati i cordoni di alimentazione dai cavi di segnale digitali e quelli di segnale audio normali. Questo ridurà la possibilità di un'interferenza e disturbo fra i cordoni di alimentazione o i cavi digitali. Utilizzato cavi schermati di alta qualità contribuireanche a evitare che disturbo o interferenza riducano la qualità sonora del vosto impianto. Se avete domande contattate il vosto rivenditore autorizzato Rotel per un consiglio sul migliorere cavo per il vosto impianto.

Comando A Distanza

L'RC-972iene fornito insieme al comando a distanza RR-C91. Qesto dispositivo compatto vi permette di attivare molti dei comandi dell'RC-972 alla sua posizione di ascolto.

Quando usate l'RR-C91 l'emettitore sulla parte anteriore del dato deve essere diretta al pannello anteriore dell'RC-972.

L'RR-C91 duplica le funzioni fondamentali del dato sul pannello anteriore. Quando un dato si trova sua sul pannello anteriore, sua sul dato a distance entrambi gli indicatori del dato vengono evidenziate nel testo di istruzioni relative. Per esempio, per cancellare il livello del volume potete sua ruotare il dato sul pannello anteriore. 6 oppure utilizzato i tasti sul dato a distance.

Sensore A Distanza 7

Il sensore a distanza raccoglie i segnali infrarossi dal dato a distanza. Non coprite o bloccate il sensore. Non delve essere ostruito altrimenti il dato a distanza non funzionera correttamente. Il funzionamento del dato a distanza potrebbeanche essere influenzato dall'esposizione diretta alla luce, in particolare alla luce del sole. Alcuni tipi di lui, in particolare le alogene, che emettono unarto quantitativo di luce a raggi infrarossi, potrebbero anche interferire con questo funzionamento. Inoltre le funzioni del dato a distanza potrebbero non funzionare in modo affidabile se le pile dell'RR-C91 sono scariche.

Batterie Del Comando A Distanza

Le pile fornite devono essere installate prima che il dato a distance possa essere utilizzato. La custodia si trova sul retro dell'RR-C91. Premente il symbolo del triangolo sul coperchio delicatamente e fate scivolare il coperchio all'indietro completamente per scopire il vano delle pile. Inserite lepile con i terminali come nell'illustrazione. Controllate il dato per verificarne il funzionamento, poi fate scivolare indietro in posizione il coperchio. Quando le pilcominceranno a scaricarsi, l'RC-972 non funzionera in modo continuo. L'installazione di pile nuove dovrebbe risolverve il problema.

NOTA: Togliete le pile dal dato a distance se non intendeut utilizzato per un lungo periodo di tempo. Non lasciate pile scariche nel dato a distance. Pile esaurite potrebbero perdere del liquido corrosivo che danneggerebbe l'apparecchio.

Collegamenti In Uscita 12

(vedere Figura 3 per l'illustrazione del collegamento di uscita RCA)

L'RC-972 è provvisto di connettori d'uscita del tipo RCA che sono compatibili con gli ingressi della maggior parte degli amplificatori. Utilizzate cavi di alta qualità e assicuratevi di collegare le uscite del canale destro e sinistro dell'RC-972 ai canali giusti dell'amplificatore.

Ci sono due series di uscite sull'RC-972. La seconda series di uscite più essere usata in configurazioni apposite di impianto per pilotare un secondo amplificatore di potenza o per fornire un segnale a uno speciale processore di segnale.

Collegamenti Del Segnale Di Ingresso 10

(vedere Figura 4 per l'illustrazione del collegamento di ingresso)

L'RC-972 ha connettori d'ingresso convenzionali del tipo RCA, il tipo trovato su quasi tutti gli appearechi audio.

NOTA: Per evitare forti rumori che né voi né i vostri diffusori apprezzerebbero, assicuratevi che l'impianto sua disattivato quando effettuate qualsi collegamento di segnale.

Il CD, il sintonizzatore e gli ingressi AUX dell'RC-972 sono ingressi di "livello di lineo". Questi servono per collegare componenti come ilettori CD, i registratori di cassette video NICAM Stereo o Hi Fi, sintonizzatori per audio e video,lettori Laser Disc oppure l'uscita analogica da unlettore CD ROM.

I canali destro e sinistro sono chiaramente evidenziate e dovrebbero essere collegati ai canali correspondenti del componente di sorgente. I connettori RCA sinistro sono bianchi i connettori destri sono rossi. Utilizzate cavi RCA di alla qualità per collegare componenti di sorgenti di ingresso all'RC-972.Chiedete al vostro rivenditore autorizzato Rotel circa consiglio sui cavi da utilizzato.

NOTA: La scheda phono opzionale vi permette di collegare un giradisci all'RC-972. Chiedete maggiore informazioni al vosto rivenditore autorizzato Rotel.

Collegamenti AI Registatore

(vedere la Figura 5 per l'illustrazione del collegamento al registraratore.)

Gli ingressi e le uscite Tape possono essere collegati a qualsiasi appearecchio di registrazione/riproduzione che accetti segnali d'ingresso e di uscita analogici di livello di linea standard. Di base si trattare di un registratore a nastro convenzionale.

Quando colgate un registraratore all'RC-972, ricordate che le uscite del registraratore devono essere colgateagli ingressi tape dell'RC-972. Allo stesso modo,le uscite tape dell'RC-972 devono essere colgateagli ingressi del registraratore.Come con altre sorgenti assicuratevi di collegare i canali destro e sinistro di agli appearechio ai canali giusti sui componenti abbinati. Usate cavi di collegamento di alta qualita per evitare la perdita della qualità sonora.

Alimentazione In Corrente Alternata E Comandi

Ingresso di alimentazione in corrente alternata 14

L'RC-972 non assorbé un grande quantitativo di corrente. Tuttavia ci sono due prese di alimentazione ausiliarie sul retro dell'apparechio, che possono essere utilizzate per fornire alimentazione per altre unità. Di consegenza è generalmente meglio collegare l'RC-972 direttamente a una presa a muro polarizzata a 2 pin. Evitate di utilizzato delle prolunge. E' possible utilizzato una ciabatta multi-presa (e la presa a muro) se ha la portata di corrente richiesta dai componenti.

NOTA: Non collegate il cordone di alimentazione per un amplificatore alle prese di alimentazione ausiliarie sull'RC-972. Gli amplificatori di potenza spesso necessitano più assorbimento di quale prese possano fornire.

Il vostro RC-972 è configurato in fabbrica per il corretto voltaggio in corrente alternata per il paese in cui è stato acquistato (o 115 volt o 230 con una linea di frequenza di 50 o 60 Hz). La configurazione di linea in corrente alternata è contrassegnata su un'etichetta sul pannello posteriori.

NOTA: Nel caso dovesto spostare il vosto amplificatore RC-972 in un'alto paese, è possibile riconfigurarlo per un uso con un'alto voltaggio. Non cercate di effettuare questa conversione da soli. L'apertura dell'RC-972 vi espone a voltaggi pericolosi. Consultate un'assistente qualificato oppure il dipartimento di assistenza di fabbrica della Rotel per informazioni.

Se intendete assentarvi da casa per un lungo periodo di tempo come una vacanza di un mese, è una precauzione ragionevole scollegare il vosto amplificatore (cosi come altri componenti audio e video) nelle siete assenti.

Interruttore Di

Alimentazione/Standby 2 15 E Spia di Alimentazione 1

La luce della spia di alimentazione sopra il pulsante di standby è sempre illuminata quando l'RC-972 è collegato a una presa in currente alternata "live". Quando si preme l'interruttore POWER/STANDBY l'RC-972 si attiva. La luce della spia di funzione e la luce dell'indicatore di controllo del volume si illumineranno. Premendo nuovamente l'interruttore di STANDBY queste spie si disattiveranno.

Prese Di Alimentazione Ausiliarie 13 (solo nella versione americana)

L'RC-972 è provvisto di due prese con interruptore sul pannello posteriore. L'alimentazione è disponibile da queste due prese quando l'RC-972 è attivato. Queste prese possono fornire fino a un massimo di 400 watt. Sono adatte a fornire alimentazione a sorgenti di segnale, come ilettori CD, gli amplificatori o le piastre di registrazione. Non dovrebbero essere utilizzate per preamplificatori. Collegando componenti che assorbiranno più di 400 watt da QUESTe prese si potrebbe danneggiare l'interruttore di standby nell'RC-972.

Comandi Audio

Controllo Del Volume 6 17

Come con tutti i controllingi di volume normali ruotate la manopola di lavoro in senso orario per aumento il volume oppure in senso antiorario per diminuire il volume. Oppure premete il pulsante del volume del lavoro a distance accanto al symbolo sper aumento il volume; premete il pulsante accanto al symbolo t per abbassarlo.

Interruttore di Tono On/Off 5

Quando l'interrottore è in posizione OFF i circuiti di lavoro del tono sono bypassati per assicurare il suono più puro POSSIBLE. Lasciate l'interruttore in posizione OFF a meno che desideriate utilizzato i lavori del tono. Spostate l'interruttore in posizione ON se desiderate regolare i lavori del tono.

Comandi Dei Bassi E Degli Acuti 4

Quando l'interruttore di tono è in posizione ON ruotando i comandi per i bassi e per gli acuti si regola il bilanciamento del suono. Ruotate i comandi in senso antiorario per ridurre l'uscita sulle basse e sulle alte frequenze.

Un impianto audio di alta qualità produce il suono più naturale possibile con poche regolazioni o addirittura nessuna dei controlli di tono. Utilizzate questi comandi con attenzione. Siate particolarmente accorti quando ruotate i comandi (in senso orario). Questo aumento l'uscita nella gamma delle frequenze basse o acute, augmentando il carico sugli amplificatori e sui diffusori.

Selettore Della "Funzione" Di Ingresso 9 16

La regolazione del selettore di funzione controllinga quale segnale di ingresso è diretto alle uscite principali e all'amplificatore - o, più sempliciente, quale sorgente viene ascoltata. Ruotate la manopola del controllo sul pannello anteriore 9 verso la sorgente che intendete utilizzato, oppure premete il tasto corrispondente 16 sul comando a distance dell'RR-C91. Il segnale della sorgente selezionata è diretto pure alle uscite Tape.

Interruttore Per II Tape Monitor 8

Quando l'interruttore Tape Monitor è in posizione di sorgente (Source) voi sentite la sorgente selezionata attraverso il selettore di funzione. Ruotando l'interruttore verso la posizione Tape vi è possible ascoltare un nastro precedentamente registrato, oppure monitorare il sonoro alla piastra di registrazione quando state registrando.

Comando Del Mute 18 (solo dal lavoro a distanza)

Per porre il sonoro dell'impianto temporaneamente in mute premete il pulsante Mute sul dato a distance dell'RR-991. Premete nuovamente il pulsante per ritornare al livello di volume originale. La spia sul dato a distance lampeggerà quando l'apparecchio èosto in mute.

Uscita Per La Cuffia 3

L'uscita per la cuffia vi permette di collegare la cuffia per un ascolto individuale. Questa uscita alloggia jack stereo standard (1 / 4^ ) . Se la vostra cuffia ha un altri tipo di spina, come una mini-spina da 1 / 8^ , avrete bisogno di un adattatore. Contattate il vosto rivenditore autorizzato Rotel per ottenere l'adattatore corretto.

NOTA: Collegando una cuffia non si elimina il segnale delle uscite. Nella maggior parte dei casi dovreste disattivare il preamplificatore nelle ascoltate una cuffia.

Registrazione

Regolate l'interruttore del selettore FUNCTION per il componente che desiderate usare come sorgente di segnale. Se avete una piastra di registrazione a tre testine oppure una piastra a bobine a tre testine o un registratore DAT "leggi e scrivì" che consente esta funzione, potete monitorare questa funzione ponendo l'interruttore TAPE MONITOR su "TAPE". Quando non ascoltate il myistro registratore, siete pregati di porre l'interruttore MONITOR in posizione "SOURCE".

Installazione Del Modulo Phono Opzionale

Perutilizzare un giradischi analogico con I'RC-972 dovete installare un modulo phono MM o MC opzionale. Questi moduli ad insertimento trasformano l'ingresso AUX 1 in ingresso fono. La sched a facilitmente installabile da voi o dal vostro rivenditore autorizzato Rotel. Se intendete installarlo da soli seguite le struzioni molto attentamente. Non seguendo accuratamente le struzioni e possibile danneggiare I'RC-972 oppure farsi del male. Se non siete sicuri di avere la competenza necessaria per installare i moduli, fate effettuare I'installazione dal vostro rivenditore.

Ricerca Dei Guasti

Nei sistemi audio multi problemi derivano da collegamenti sbagliati o inadeguate regolazioni dei controlli. Se vi si pone un problema, isolate l'area critica verificate i comandi, determinate la causa del problema e operare i necessari cambiamenti.

Se non siete in grado di far suonare l'RB-972 fate riferimento ai suggerimenti per le condizioni che seguono:

La Spia Di Accensione Non Si Illumina

Ogni qual volta l'RB-972 è collegato all'uscita di alimentazione alla parete la spia diindicazione dovrebbe essere accesa. Se non si accende, controllate l'uscita con un altro appearecchio elettrico, come una lampada. Assicuratve che l'uscita di alimentazione non sia controllata da un interruptatore che è stato spento.

Sostituzione Del Fusibile

Se un'alto appearecchio elettrico funzione una volta collegato alla presa di alimentazione, e la spia di accensione continua a non illuminarsi, significa che potrebbe esseri bruciato il fusibile di alimentazione interno. Se ritenete che ciò sia possibile, contattate il vostro rivenditore Rotel per la sostituzione del fusibile.

Nessun Suono

Assicuratevi che l'RC-972 sua accesso. La spia del controllo del volume e Iindicatore della funzione selezionata dovrebbe essere acceso. Assicuratevi che il selettore di funzione saippo sull'ingresso corretto. Verificate se la funzione di Mute è stata attivata. Verificate la sorgente di segnale per vedere se sta funzionando correttamente. Assicuratevi che i cavi alla sorgente di segnaleagli ingressi dell'RC-972 siano collegati correttamente. Controllate che il preamplificatore sua alimentato e nella corretta funzione. Verificate tutti i cablaggi fra l'RC-972 e I' amplificatore e quelli tra I amplificatore e i diffusori.

Caratteristiche

Distorsione armonica totale (20-20kHz)	< 0.004%
Distorsione di intermodulazione	< 0.004% all'uscita di 1 V
Impedenza della cuffia utilizzabile	8-2.000 Ohm
Sensibilità/impedenza d'ingresso	150 mV / 24 kOhm
Sensibilità/impedenza d'uscita	1V / 100 Ohm
Risposta in frequenza	4 Hz - 100 kHz + 0, -3 dB
Gamma di controllo dei toni	±6 dB a 100 Hz e 10KHz
Rapporto S/N (IHF, Rete A)	95 dB
Alimentazione	115 Volt 60 Hz oppure
	230 Volt 50 Hz
Assorbimento	10 Watt
Misure (LxAxP)	440 x 72 x 286mm
Peso netto	4.3 kg

Tutte le caratteristiche sono accurate al momento della stampa.

Rotel si riserva il diritto di apportare modifichezza alcun preavviso.
