MANUALE UTENTE PT 40 FLEXX AKG

Prima diutilizzare I'apparecchio,leggere il manuale!

MODO DE EMPLEO p.51

1 Sicurezza ed ambiente 40

1.1 Sicurezza 40
1.2 Ambiente 40

2 Descrizione 41

2.1 Introduzione 41
2.2 In dotazione 41
2.3 Accessori optionali 41
2.4 Trasmettitore da tasca PT 40 PRO 41

2.4.1 Elementi di lavoro 42

2.5 Trasmettitore da tasca PT 40 FLEXX 42
2.5.1 Elementi di lavoro 43
2.6 Microfoni, cavo per chitarra 43

3 Messa in esercizio 44

3.1 Come insere et estare la batteria (PT 40 PRO e PT 40 FLEXX). 44
3.2 Come collegare un microfono o strumento (PT 40 PRO) 44
3.3 Come collegare un microfono o strumento (PT 40 FLEXX) 45
3.4 Come insere I'etichetta (PT 40 PRO e PT 40 FLEXX) 46
3.5 Prima del soundcheck (PT 40 PRO e PT 40 FLEXX) 46
3.6 Impianti pluricanale (PT 40 FLEXX + SR 40 FLEXX) 46
3.7 Commutazione delle frequenze portanti (PT 40 FLEXX + SR 40 FLEXX) 46

4 Tecnica microfonica 47

4.1 Microfono Lavalier CK 55 L 47
4.2 Microfono headset C 555 L. 47

4.2.1 Come posizionare il microfono 47
4.2.2 Fittro antisoffio 47
4.2.3 Anello scola-liquidi 48

5 Pulizia 48
6 Guida alla soluzione di problemi 49
7 Dati tecnici 50

Fig. 9 75

1.1 Sicurezza

1 Sicurezza ed ambiente

1. Smaltite batterie vuote o accumulatori guasti in base alle rispettive norme vigenti. Non gettateli mai nel fuoco (pericolo d'esplosione).
2. Non fate entrare liquidi nell'apparecchio e non fate entrare oggettiattraverso le fessure di ventilazione.
3. L'apparecchio delve venir adoperato solo in ambienti asciutti.
4. L'apparecchio dovrà venir aperto, mantenuto e riparato solo da personale specializzato autorizzato. All'interno dell'apparecchio non vi sono componenti che possano essere manutenuti, riparati o sostituiti dai non addetti ai lavori.
5. Non posizionate l'apparecchio nelle vicinanzi di fonti di calorie, come p.e. radiatori, tubi di riscaldamento, amplificatori ecc. e non esponetelo all'irradiazione diretta del sole, a polvere o forte umidità, pioggia, vibrazioni o colpi.
6. Pulite l'apparecchio solo con un panno umido, ma non bagnato. Non usate in nessun caso detergenti acidi o abrasivi o detergenti contenti alcool o solventi perché potrebbero danneggiare la vernice e i componenti in materia sintetica.
7. Usate l'apprecchio solo per gli impieghi descritti nelle presenti istruzioni per l'uso. L'AKG non può assumerne nessuna responsabilità per danni causati da manipolazioni non effettuate a regola d'arte o da impieghi inappropriati.

1.2 Ambiente

1. Se rottamate l'appareccchio, Se rottamate l'appareccchio, togliete le batterie risp. gli accumulatori, separate scatola, elettronica e cavi e smaltite tutti i componenti conformmente alle norme di smaltimento vigenti per essi.
2. L'imballaggio è riciclabile. Smaltitelo nell'appostoSYSTEMA di cernita.

2 Descrizione

2.1 Introduzione

Vi ringraziamo di aver scelto un prodotto dell'AKG. Leggete attendamente le presenti istruzioni per l'uso prima di usare l'appareccchio e conservatele accuratamente per poterle consultare in qualsiamenti momento. Vi auguriamo buon divertimento e molto successo!

1 Trasmettitore da tasca PT 40 PRO o PT 40 FLEXX
1 Batteria dimensione AA
1 Foglio con etichette per marcatura
1 Foglio illustrativo ("Manual Supplement")

• Controllate per favore se tutti i componenti del vostro sistema sono contentuti nella confezione. Se manca qualcosa, rivolgetevi al vostro rivenditore AKG.
• Accessori optionali si trovano nel catalogo/folder attuale dell'AKG o al site www.akg.com. Il vostro rivenditore è a vostra disposizione per eventuali consigli.

2.2 In dotazione

Al trasmettitore daasca PT 40 PRO potete collegare sia microfoni dinamici che microfoni a condensatore che funzionano con una tensione d'alimentazione di circa 4 Volt. Naturalmente potete collegareancheuna chitarra elettrica,un basso elettrico o un keyboard a tra-colla.

II PT 40 PRO funzione su una frequenza portante fissa, stabilizzata a quarzo nel Campo delle frequenze UHF da 660 MHz a 865 MHz.

2.3 Accessori optionali

2.4 Trasmettitore da tasca PT 40 PRO

1 Interruttore on/off: Questo interruptore a scorrimento ha tre posizioni:

ON: L'alimentazione con tensione del trasmettitatore e inserta.

MUTE: Il segnale audio proveniente dal microfono o dallo strumento è silenziato. L'alimentazione con tensione e la fre-quenza portante RF rimangono inserte.

OFF: L'alimentazione con tensione del trasmettitore è disinserita.

2 LED di controlled: Questo LED indica lo stato di carica della batteria.

Il LED è acceso di verde: Batteria o.k. Il LED è acceso di rosso: A partire dal momento in cui il LED passa sul rosso, la capacité della batteria basta solo per al massimo due ore d'esercizio. Raccommandiamo di sostituire la batteria quando prima con una nuova.

Avwertenza:

2.4.1 Elementi di lavoro

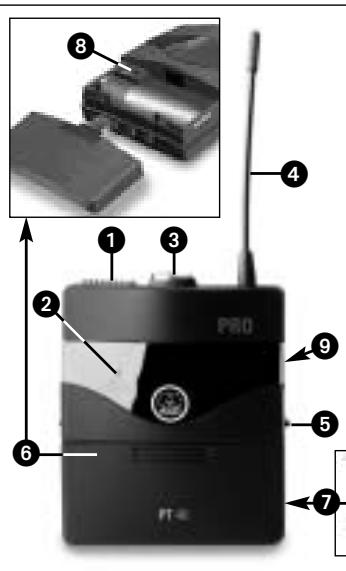

Fig. 1: Elementi di lavoro des trasmettitore da tasca PT 40 PRO

• Se usate un accumulator, il LED passa sul rosso 15 minuti prima che l'accumulatore sua esausto.
  3 Presa d'ingresso audio: Presa mini-XLR a tre poli con contatti per livello microfonico e livello line. Grazie alla configurazione circuitale dei connettori dei microfoni AKG raccomandi o del cavo per chitarra MKG L vengono occupati automaticamente i contatti giusti.
  4 Antenna: Antenna flessible, montata in modo fisso.
  5 Clip per cintura: Clip per fissare il trasmettitore da tasca sulla cintura.
  6 Coperchio del comparto batteria con cacciavite integrato.

2 Descrizione

7 Finestra di visualizzazione: Attraverso la finestra di visualizzazione potete controllare in qualsiasi momento se nel comparto batteria c'e una batteria o un accumulator. Po-tete inseire nella finestra di visualizzazioneanche una striscia di marcatura bianca (in dotazione) o una striscia con codice colori (opzionale).
8 GAIN: Con questo regolatore potete adattare la sensibilità della parte audio al livello del microfono o dello strumento collegato.
9 Etichetta frequence portanti: Sul retro del trasmettitore è disposa un'etichetta adesiva recante la frequenza portante del trasmettitore, il relative codice colori (i ricevitori con la stessa frequenza portante sono contrassegnati con lo stesso colore) e il marchio di collauto. La tabella del codice colori si trova nel foglio informativo ("Manual Supplement") delle istruzioni per l'uso.

2.5 Trasmettitore da tasca PT 40 FLEXX

Il PT 40 FLEXX offre tre frequenze portanti regolabili, stabilizzate a quarzo, all'interno della gamma delle frequenze prescelta al momento dell'ordine (gamma 3 MHz), nella gamma delle frequenze portanti UHF da 660 MHz a 865 MHz.

Al trasmettiture da tasca PT 40 FLEXX potete collegare via microfoni dinamici che microfoni a condensatore che funzionano con una tensione d'alimentazione di circa 4 Volt. Naturalmente potete collegareanche una chitarra elettrica,un basso elettrico o un keyboard a tra-colla.

2.5.1 Elementi di lavoro

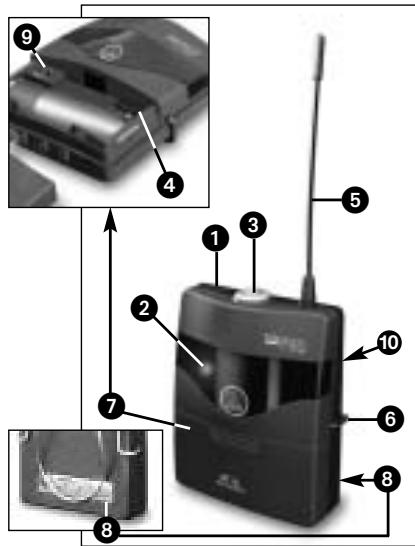

Fig.2: Elementi di lavoro del trasmetttitore da tasca PT 40 FLEXX

1 Interruttore on/off: Questo inter- ruttore a scorrimento ha tre posi-zioni:

ON: L'alimentazione con tensione del trasmettitore è insertita.

MUTE: Il segnale audio proveniente dal microfono o dallo strumento è silanziato.

L'alimentazione con tensione e la frequenza portante RF rimangono inserte.

OFF: L'alimentazione con tensione del trasmettitore e disinserita.

2 LED di controllo: Questo LED in- dica lo stato di carica della batterria.

II LED è acceso di verde: Battería o.k.

Il LED è acceso di rosso: A parte dal momento in cui il LED passa sul rosso, la capacité della

batteriaISTA solo per al massimo due ore d'esercizio.Raccomandiamo di sostituire la batteria quando prima con una nuova.

Avwertenza:

• Se usate un accumulatorato, il LED passa sul rosso 15 minuti prima che l'accumulatore sia esauto.
  3 Presa d'ingresso audio: Presa mini-XLR a tre poli con contatti per livello microfonico e livello line. Grazie alla configurazione circuitale dei connettori dei microfoni AKG raccomandi o del cavo per chitarra MKG L vengono occupati automaticamente i contatti giusti.
  4 Selettore delle frequenze: Con questo interrupturo a scorrimento potete portare il trasmettitore su una delle tre differenti frequenze portanti, disponibili entro la gamma delle frequenze portanti del trasmettitore.
  5 Antenna: Antenna flessible, montata in modo fisso.

2 Descrizione

6 Clip per cintura: Clip per fissare il trasmettitore da tasca sulla cintura.
7 Coperchio del comparto batteria con cacciavite integrato.
8 Finestra di visualizzazione: Attraverso la finestra di visualizzazione potete controllare in qualsiasti momento se nel comparto batteria c'è una batteria o un accumulator. Po-tete inseire nella finestra di visualizzazioneanche una striscia di marcatura bianca (in dotazione) o una striscia con codice colori (opzionale).
9 GAIN: Con questo regolatore potete adattare la sensibilità della parte audio al livello del microfono o dello strumento collegato.
10 Etichetta delle frequenze portanti: Sul retro del trasmettitore è disposa un'etichetta adesiva recante il nome della gamma delle frequenze portanti, il relative codice colori e le tre frequenze portanti. La tabella del codice colori si trovava nel foglio illustrativo ("Manual Supplement") delle istruzioni per l'uso.

Potete collegare i seguenti microfoni AKGenza problemi alla presa d'ingresso audio del PT 40 PRO e PT 40 FLEXX:

CK55L,C417L,C520L,C555L
C 516 ML, C 518 ML, C 519 ML

Se volete collegare al trasmettitore da tasca altri microfoni dell'AKG o microfoni di altri produttori, tenete presente che eventually doveteambiare la connessiona a saldatura del connettore del vosto microfono o sostuire il connettore con un connettore mini-XLR a tre poli.

Cagliaggio della presa d'ingresso audio:

Contatto 1: Schermatura

Contatto 2: Audio Inphase (+)

Contatto 3: Tensione d'alimentazione

Al contatto 3 è a disposizione una tensione d'alimentazione positiva di 4V per microfoni a condensatore.

• Con il cavo per chitarra MKG L dell'AKG potete collegare una chitarra elettrica, un basso elettrico o un keyboard a tracolla. Il cavo per chitarra MKG L è contento nell'instrumental Set SINGLE, Instrumental Set DUAL e nell'instrumental Set FLEXX, ma èanchescene disposibile come accessorio opzionale.
• Vi preghiiamo di comprendere che la AKG non può garantire che il trasmettitore da tasca PT 40 PRO/PT 40 FLEXX funzioni perfettamente quando viene usato con prodotti di terzi e che eventuali danni causati dall'uso del trasmettitore con prodotti di terzi sono escludi dalla garanzia.

2.6 Microfoni, cavo per chitarra

Important!

3.1 Come insere e testare la batteria (PT 40 PRO e PT 40 FLEXX)

3 Messa in esercizio

Fig. 3: Come insere la batteria nel trasmettitore PT 40 PRO o PT 40 FLEXX

Vedi fig. 3.

1. Premete verso il basso il gancotto a scatto disposto sul coperchio del comparto batteria (1).
2. Sfilate il coperchio del comparto batteria (1) dal trasmettitore in direzione della freccia.
3. Inserite la batteria in dotazione nel comparto batteria facendoattenzione alla corretta polarità della batteria. Se inserite la batteria in modo sbagliato, il trasmettitore non viene alimentato di corrente.
4. Inserite il trasmettitore portando l'interruttore on/off (2) in posizione "ON". Se la batteria è in bianco stato, il LED di controllo (3) comincia ad accendersi di verde. Se il LED di controllo (3) comincia ad accendersi di rosso, la batteria sare ESAusta tra circa 2 ore. Sostituite la batteria quando prima con una nuova.

Avwertenza:

• Se usate un accumulator, il LED passa sul rosso 15 minuti prima che l'accumulatore sia esauto.

Se il LED di controllo (3) non si accende, la batteria è ESAusta. Inserite una batteria nuova.

1. Chiudete il comparto batteria inserendo il coperchio del comparto batteria (1) dal lato inferiore sul companto batteria fin quando il gancotto scatta.

3.2 Come collegare un microfono o strumento (PT 40 PRO)

Fig. 4: Come collegare un microfono o strumento

Vedi fig. 4.

1. Togliete il coperchio del comparto batteria (1).
2. a) Collegate il connettore mini-XLR disposito sul cavo del microfono alla presa d'ingresso audio (2) del trasmettitore da tasca.

3 Messa in esercizio

b) Inserite la spina jack del cavo per chitarra MKG L nella presa d'uscita del vostro strumento ed il connettore mini-XLR del cavo per chitarra nella presa d'ingresso audio (2) del trasmettitore da tasca.

1. Inserte il trasmettitore da tasca portando l'interruttore on/off (3) in posizione "ON".
2. Inserite il ricevitore.
3. a) Parlate o cantate nel microfono.
   b) Suonate il vosto strumento.
4. Aprite il regolatore GAIN (4), servendovi del cacciavite (1a) integrato nel coperchio del comparto batteria (1) in modo che il LED AF CLIP sul ricevitore si accenda agli tanto brevamente.
5. Reinserite il coperchio del comparto batteria (1) sul trasmettitore.

Vedi anche il capitolo 4.

Fig. 5: Come collegare un microfono o strumento al trasmettitore da tasca PT 40 FLEXX

3.3 Come collegare un microfono o strumento (PT 40 FLEXX)

Vedi fig. 5.

1. Portate il selettore delle frequenze (1) disotto sul trasmettitore e il selettore delle fre-quenza (2) disotto sul ricevitore sulla stessa posizione (1 - 1, 2 - 2 o 3 - 3). Se il trasmettitore e il ricevitore sono regolati su frequenze differenti, non è possibile un collegamento radio!
2. Togliete il coperchio del comparto batteria (3).
3. Collegate il connettore mini-XLR disposito sul cavo del microfono/del cavo per chitarra MKG L alla presa d'ingresso audio (4) del trasmettitore da tasca.
4. Inserite il trasmetitore da tasca portando l'interruptto on/off (5) in posizione "ON".
5. Portate il regolatore SQUELCH (6) disporto sul ricevitore sulla posizione minima e inserte il ricevitore.
6. Parlate o cantate nel microfono o suonate il vostro strumento.
7. Aprite il regolatore GAIN (8), servendovi del cacciavite (7) integrato nel coperchio del companto batteria (3) in modo che il LED AF CLIP sul ricevitore si accenda agli tanto breve.
8. Reinserite il coperchio del comparto batteria (3) sul trasmettitore.

Vedi anche il capitolo 4.

3.4 Come insere l'etichetta (PT 40 PRO e PT 40 FLEXX)

3.5 Prima del soundcheck (PT 40 PRO e PT 40 FLEXX)

Important!

3.6 Impianti pluricanale (PT 40 FLEXX + SR 40 FLEXX)

Avwertenza:

Vedi fig. 9 a pagina 75.

Important!

3.7 Commutazione delle frequenze portanti (PT 40 FLEXX + SR 40 FLEXX)

3 Messa in esercizio

1. Sfilate il coperchio del comparto batteria.
2. Staccate un'etichetta dal foglio in dotazione.
3. Applicate le diciture prescelte sull'etichetta.
4. Sfilate la batteria e mettete l'etichetta sulla finestra di visualizzazione.

5. Reinserite la batteria nel comparto batteria e reinserite il coperchio del comparto batteria.

6. Controllate la zona in cui voite impiegare il trasmettitore. Fate attenzione a Quei punti dove l'intensità di Campo si riduce e la riscizione viene pertanto brevamente disturbata ("dropouts"). Potete eliminare quosti dropouts posizionando il ricevitore in un altro punto. Se quello non dà il risultato desiderato, evitate quosti punti critici.

7. Se il LED RF OK disporto sul ricevitore si spegne, significica che non viene ricevuto nessun segnale o che lo squelch è attivo. Attivate il trasmettitore, awicinatevi al ricevitore oppure girate il regolatore SQUELCH fin quando il LED RF OK verde si accende.

8. PT 40 FLEXX + SR 40 FLEXX: Se si verificano rumori disturanti, girate il regolatore SQUELCH sul ricevitore fin quando questo rumori vengono eliminati.

9. PT 40 FLEXX + SR 40 FLEXX: Non regolate mai il livello squelch più in alto di quanto non sia assolutamente necessario. Più alto è il livello squelch (-70 dB = massimo, -100 dB = minimò!), più bassa diventa la sensibilità del ricevitore e quando il raggio d'azione tra trasmettitore e ricevitore.
   La distance tra le tre frequence portanti di ogni trasmettitore e ricevitore dellaserie WMS 40 FLEXX è abbastanza grande in ogni gamma delle frequenze da poter gestire contemporaneamente tre canali radio (trasmettitore + ricevitore) sulla che si verificino recipi prosci disturbi.

Per impianti con fino a 9 canali avete bisogno di set WMS 40 FLEXX con fino a tre gamme di frequenze differenti. Chiedete al vosto rivenditore quali gamme di frequenza sono am-messe nel luogo d'impiegoprescelto che siano adatte per impianti pluricanale. Eseguite i passi da 1 a 6 per agli gamma delle frequenze, una dopo l'altra.

1. Disinserite tutti i trasmettitori e ricevitori.
2. Portate il selettore delle frequenze del trasmettitore e del ricevitatore del canale 1 a "1".
3. Portate il selettore delle frequenze del trasmettitore e del ricevitatore del canale 2 a "2".
4. Portate il selettore delle frequenze del trasmettitore e del ricevitatore del canale 3 a "3".
5. Mettete in esercizio il trasmettitore e il ricevitore del canale 1.

6. Ripetete il passo 5 per il canale 2 e il canale 3.

7. Non gestite mai più di un canale di trasmissione contemporaneamente nelle stesso luogo sulla stessa frequenza portante. Per ragioni fisiche, ciò comporiterebbe forti rumori disturbanti.

8. Prima di commutare la frequenza portante, spegnere sempre il trasmettitore. Questo è necessario perché la commutazione della frequenza portante diventa attiva solo dopo il reinserimento del trasmettitore.

4 Tecnica microfonica

4.1 Microfono Lavalier CK 55 L

Fig.7: Come posizionare il C 555 L

1. Fissate il microfono sul clip di fissaggio in dotazione oppure sulla spilla di fissaggio op-zionale H 41/1.

2. Fissate il microfono sull'abito del relatore il più vicino possibile alla bocca.

3. Più avicinate il microfono alla bocca, più si riduce il pericolò di feedback.

4. Fate attenuation ad orientare il microfono sulla bocca.

5. Indossate il microfono.

6. Piegate il collo di cigno in modo che il microfono si trovi lateralmente davanti all'angolo della bocca.

Avverenza:

• Potete adattare il microfono es Attamente alla forma della teste e alla vostra applicazione. Ulteriori informazioni troverete negli istruzioni per l'uso del C 555 L al situ www.alkg.com.
• Se si avvertono forti rumori pop ("p" e "t" esaggerati), girate la capula microfonica a una distanza un poco più grande alla bocca (verso dietro o basso).
  Se il microfono ha un suono "sottile", subpoena"forza",posizione la capsula microfonica un molto più vicino alla bocca.
• Cercate la posizione ottima durante il soundcheck.

Se (p.e. all'aperto) ci sono forti rumori causati dal vento o rumori pop, fissate l'antisoffio in espanso in dotazione sul microfono.

1. Inflate il filtrlo antisoffio sulla capsula microfonica.
2. Inflate l'antisoffio anche sul lato esterno della capsula microfonica.

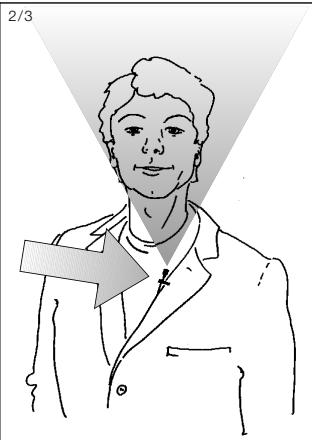

Fig.6: Come fissare il CK 55 L

Vedi fig. 6.

Avwertenza:

4.2 Microfono headset C 555 L
4.2.1 Come posizionare il microfono

4.2.2 Filtratioisoffio

4.2.3 Anello scola-liquidi

4 Tecnica microfonica

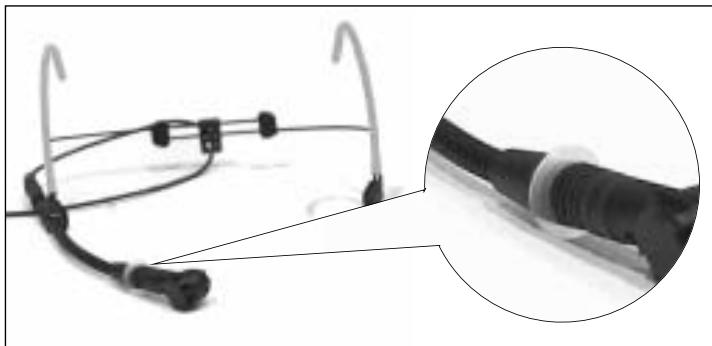

Fig. 8: Anello scola-liquidid sul C 555 L

Uno speciale anello scola-liquidi montato sulla capsula microfonna impedisce che sudore e trucco penetrino all'interno della capsula. In tal modo, le feritoe di ripresa del microfono non possono venir otturate dal sudore o dal trucco il che potrebbe causare un suono cupo o una ridotta sensibilità del microfono. Non togliete quando mai l'anello scola-liquidi dal microfono!

Nel caso che l'anello scola-liquidi venga danneggiato o sua andato perso, il microfono he-asset C 555 L è dotato d'un anello di ricambio.

5 Pulizia

• Pulite le superfici del trasmettitore HT 40 PRO e HT 40 FLEXX con un panno mòrbido umidificato di acqua.

6 Guida alla soluzione di problemi

Problema	Possible causa	Rimedio
Nessun suono.	1. L'adattatore di rete non è collegato al ricevitore o alla presa di rete.	1. Inserire l'adattatore di rete nel rice-vitore e collegarlo alla rete.
	2. Il ricevitore è disinserito.	2. Attivare il ricevitore col tasto ON/OFF.
	3. Il ricevitore non è collegato al mixer o all' amplificatore.	3. Collegare l'uscita del ricevitore al-l'ingresso del mixer o dell' amplifi-catore.
	4. Il regolatore VOLUME sul ricevitore è in posizione zero.	4. Girare il regolatore VOLUME più in alto.
	5. Il microfono o lo strumento non è collegato al trasmettitore da tasca.	5. Collegare il microfono o lo strumento all'ingresso audio del tra-smettitore da tasca.
	6. Il trasmettitore è regolato su una frequenza diversa da quella del ri-cevitore.	6. Regolare il trasmettitore sulla stessa frequenza del ricevitore.
	7. L'interruttore on/off del trasmetti-tore è in posizione "OFF" o "MUTE".	7. Portare l'interruttore on/off del tra-smettitore in posizione "ON".
	8. Le batterie non sono inserte cor-rettamente nel trasmettitore.	8. Reinserire le batterie nel comparto batterie in corrispondenza dei segni di polarità (+/-).
	9. Le batterie del trasmettitore sono esauste.	9. Inserire nuove batterie nel trasmettitore.
	10. Il trasmettitore è troppo lontano dal ricevitore o il livello SQUELCH è troppo alto.	10. Avvicinarsi di più al ricevitore o ri-durre il livello SQUELCH.
	11. Ostacoli tra ricevitore e trasmetti-tore.	11. Eliminare gli ostacoli.
	12. Nessun collegamento a vista tra trasmettitore e ricevitore.	12. Evitare i punti dai quali non si vede il ricevitore.
	13. Il ricevitore è troppo vicino a oggetti metallici.	13. Eliminare gli oggetti che disturbano o posizionare il ricevitore più lon-tano.
Ronzii, rumori, segnali indesiderati.	1. Posizione delle anteenne	1. Posizonare il ricevitore in un altro punto.
	2. Disturbi provocati da altri impiantirawnza filo, da tv, radio, apparenchi radiotelefonici o apparenchi elettrici difettosi o installazioni elettriche di-fettose.	2. Disinserire apparenchi difettosi o disturbanti, usare un WMS 40 SIN-GLE/DUAL con un'altra frequenza portante, oppure portare il WMS 40 FLEXX su un'altra frequenza por-tante; far controllare le installazioni elettriche.
Distorsioni.	1. Il regolatore GAIN è portato troppo in alto o troppo in basso.	1. Chiudere o aprire il regolatore GAIN fin quando le distorsioni scompa-ioni.

6 Guida alla soluzione di problemi

Problema	Possibile causa	Rimedio
(Distorsioni)	2. Disturbi provocati da altri impiantirawnza filo, da tv, radio, apparecchio radiotelefonici o apparecchi elettrici difettosi o installazioni elettriche di-fettose.	2. Disinserire apparecchi difettosi o disturbanti, usare un WMS 40 SIN-GLE/DUAL con un'altra frequenza portante, oppure portare il WMS 40 FLEXX su un'altra frequenza por-tante; far controllare le installazioni elettriche.
Brevi dropout in alcune zone delcampo d'azione.	• Posizione delle antennene	• Posizionare il ricevitore in un'alto punto. Se i Dropout persistono,marcare i punti critici ed evitarli.

7 Dati tecnici

PT 40 PRO e PT 40 FLEXX

Frequenza portante:	660-865 MHz; PT 40 FLEXX: 3 frequenze regolabili
Modulazione:	FM
Banda di trasmissione audio:	40-20.000 Hz; PT 40 FLEXX: 35-20.000 Hz
Stabilità di frequenza (da -10°C fino a +50°C):	±15 kHz
Deviazione nominale:	15 kHz
Distorsione armonica ad 1 kHz:	tip. 0,8%
Compander:	si
Rapporto segnale/rumore:	tip. 110 dB(A)
Potenza d'uscita RF:	10 mW
Assorbimento:	tip. 75 mA
Alimentazione di tensione:	1 pila di 1,5 V tipo AA (LR 6 secondo IEC 86-L)
Durata d'esercizio:	tip. 30 h (con pila di 2200 mAh)
Livello d'ingresso audio per deviazione nominale:	25-750 mV/1 kHz, regolabile
Impedenza d'ingresso:	1 MOhm
Alimentazione per microfono:	4 V/4,7 kOhm (pin 3)
Dimensioni:	229 x 53 x 53 mm
Peso netto:	214 g

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.akg.com oppure all'indirizzo email [e-mail].

Indices

Pagina

4.1 Microfono solapero CK 55 L
