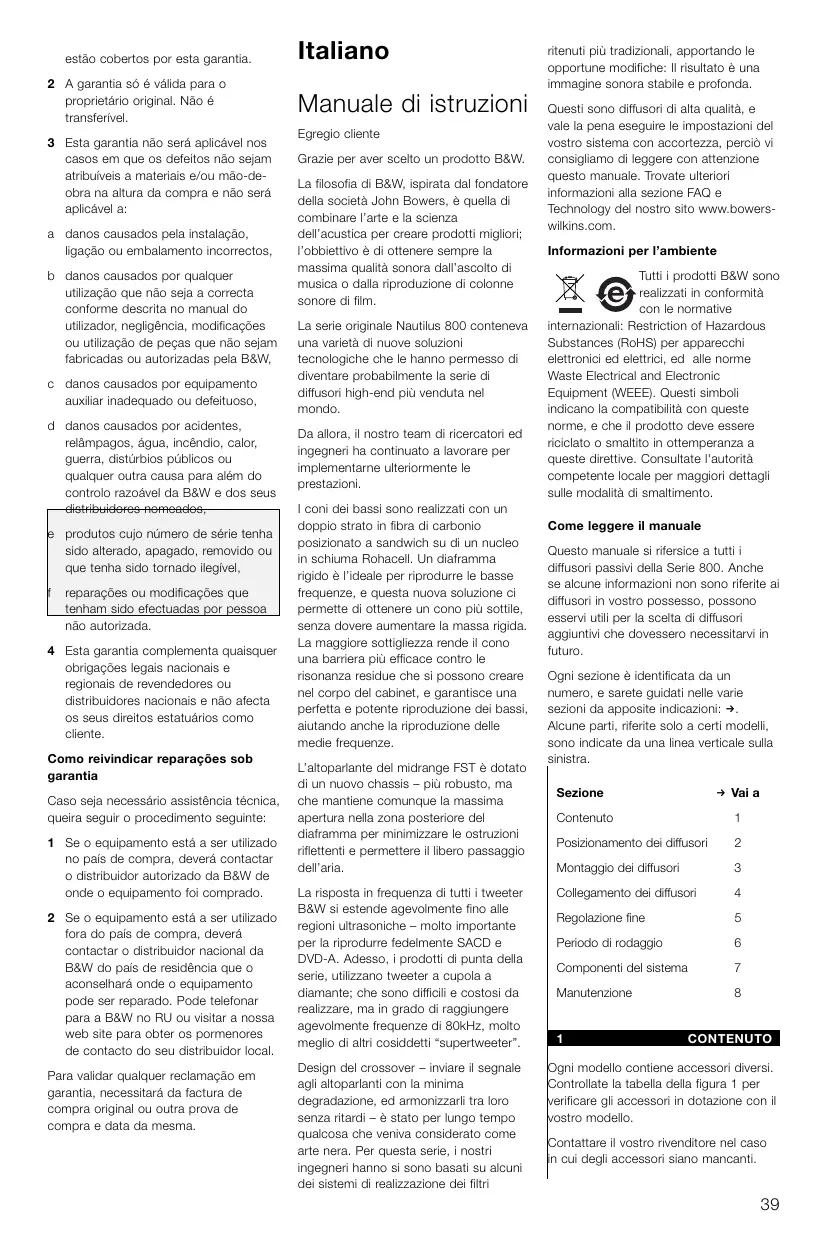

Manuale di istruzioni

Egregio cliente

Grazie per aver scelto un prodotto B&W.

La filosofia di B&W, Ispirata dal fondatore della società John Bowers, è那一 combinare l'arte e la scienza dell'acustica per creare prodotti migliorie; l'obbiettivo è di ottenerere sempre la massima qualità sonora dall'ascolto di musica o alla coproduzione di colonne sonore di film.

La série originale Nautilus 800 conteneva una varietà di nuove soluzioni technologiche che le hanno permesso di divertare的概率mente la série di diffusori high-end più venduta nel mondo.

Da allora, il nostro team di ricercatori ed ingegneri ha continuato a lavorare per implementarne ulteriormente le prestazioni.

I coni dei bassi sono realizzati con un doppio strato in fibra di carbonio positizzato a sandwich su di un nucleo in schiuma Rohacell. Un diaframma rigido è l'ideale per riproduire leasse frequenze, equesta nuova soluzione ci permette di ottener un cono più sottile, alla dovere augmentare la massa rigida. La maggiore soggliezzarende il cono una Barrieria più efficace contro le risonanza resides che si sono create nel corso del cabinet, e garantisce una perfetta e potente coproduzione dei bassi, aiutandoanche la coproduzione delle medie frequence.

L'altoparlante del midrange FST è dotato di un nuovo chassis – più robusto, ma che mantiene comunique la massima aperture nella zona posteriore del diaframma per minimizzare le ostruzioni riflettenti e permettere il libero passaggio dell'aria.

La risposta in frequenza di tutti i tweeter B&W si estende agevolmente fino alla regioni ultrasoniche - molto importante per la coproduzione feldestamente SACD e DVD-A. Adesso, i prodotti di punta dellaserie,utilizzato tweeter a cupola adiamante; che sono difficili e costosi da realizzare, ma in grado di raggiungere agevomente frequenze di 80kHz ,molto meglio di altri cosiddetti "supertweeter".

Design del crossover - inviare il segnale
agli allot parlanti con la minima
degradazione, ed armonizzarli tra loro
senza ridatti - è stato per lungo tempo
qualcosa che veniva considerato come
arte nera. Per esta serie, i nostri
ingegneri hanno si sono basati su alcuni
dei sistemi di realizzazione dei filtri

ritenuti più tradizionali, apportando le opportune modifie: Il risultato è una immagine sonora stabile e profonda.

Questi sono diffusori di alta qualità, e vale la pena eseguire le impostazioni del vostoystema con accortezza, perciò vi consigiliamo de leggere con attenzione questo manuale. Trovate ulteriori informazioni alla sezione FAQ e Technology del nostro sito www.bowers-wilkins.com.

Informazioni per l'ambiente

Tutti i prodotti B&W sono realizzati in conformità con le normative

internazionali: Restriction of Hazardous Substances (RoHS) per apparetti elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Questi simboli indicano la compatibilità con queste norme, e che il prodotto delve essere risciclato o smalito in ottemperanza a queste direttive. Consultate l'autorità competente locale per maggiori dettagli sulle modalità di smaltimento.

Come leggere il manuale

Questo manuale si riferisce a tutti i diffusori passivi della Serie 800. Anche se alcune informazioni non sono riferite ai diffusori in vosto possesso, sonoesservi util per la scelta di diffusori aggintivi che dovesserero necessitarv in futuro.

Ogni sezione è identificata da un numero, e sarete guidati nelle variesezioni da appositeindicazioni:→.Alcune parti,riferite solo a certi modelli,sono indicate da una linea verticale sulla sinistra.

Sezione Vai a

Conteno 1
Posizionamento dei diffusori 2
Montaggio dei diffusori 3
Collegamento dei diffusori 4
Regolazione fine 5
Periodo di rodaggio 6
Component delsystema 7
Manutenzione 8

1 CONTENO

Ogni modello contiene accessori diversi. Controllate la tabella della figura 1 per verificare gli accessori in dotazione con il vosto modello.

Contattare il vostro rivenditore nel caso in cui degli accessori siano mancanti.

Campi magnetici dispersi

Seutilizzate i diffusori in unsystema home theatre con un monitor CRT (retroproiezione o TV tradizionale), assicuratevchi che l'imagine non sia distorta dal Campo magnetico prodotto dall'altoparlante. I seguenti modelli di canali centrali sono schermati magneticamente, poiché devono essere positonati vicino al monitor:

HTM1D

HTM2D

HTM3S

HTM4S

Tutti gli altri diffusori di esta Serie dovrebbbero essere collocati ad almeno 0.5m dal monitor. Alcuni tipi di Tv sono particolaremente sensibili ai campi magneti e potrebbero richiedere una distanza maggiore. Gli schermi al Plasma ed LCD non risentono dei disturbi, ed i videoproiettori sono solitamente collocati fontani dai diffusori.

Applicazione Vai a

Frontale sinistro e destro	2.1
Centrale anteriore	2.2
Surround	2.3

2.1

FRONTALE SINISTRO E DESTO

Se ascoltate solo musica e non film, distanziata tra loro i diffusori, più o meno alla stessa distanza che c'è tra i diffusori ed la posizione di ascolto, in modo da formare un triangolo equilatero con quosti tre punti, indipendentelemente dall'utilizzo di un canale centrale.

Eccetto che per i modelli da parete
SCMS, il bilanciamento dei diffusori è più naturale se i diffusori vengono positazioni ad almeno 0.5m alla parete retrostante; quello auitaanche ad aumentare la profondità di Campo. (figura 2)

Seutilizzatei diffusori solo in un systema 2 canali, posizionare i diffusori troppo distanti fra loro potrebbe dare luogo al cosiddetto effetto "buco al centro", impedendovi di ricireare una immagine sonora stabile. Se disponete di un canale centrale, potete distanziare maggiornente i diffusori frontali sinistro e destro. L'immagine sonora si allarghera, creando un effetto di maggior coinvolgimento.

Se dovete distanziare maggiornete i diffusori per questioni di spazio o di conformazione della stanza, ilcampo

sonoro più essere migliorato orientando i diffusori verso il centro della posizione di ascolto. Questo più può migliorare la percezione dell'imagine centrale diogni ascoltatoreanche se non è seduto al centro della posizione di ascolto. (figura 3)

Seutilizzate i diffusorianche per la colonna sonora del film, dovreste provare ad adeguare l'immagne audio alla grandezda dello schermo:generalmente questo significante che i diffusori dovrebbero essere più vicini tra loro; un buon punto di partenza è di posizionare i diffusori a circa 0.5m dai bordi dello schermo.(figure 4)

I diffusori da scaffale o da parete dovrebbero essere posizionati, in altezza, più o meno allineando il tweeteter all'altezza dell'orecchio dell'ascoltare. In un piano verticale la dispersione è ridotta alla parte di crossover tra l'altoparlante midrange ed il tweeter, quando entrambi sono in funzione. Per preservare un ottimo bilanciamento del suono, cercate di tenervi entro ± 5^ di scostamento.

L'angolo di ascolto ottimale dei diffusori da pavimento, è definito dall'altezza del diffusore stesso, che è studiato per adeguarsi all'altezza della maggior parte degli ascaltatori in posizione seduta.

Vai alla sezione 3.

2.2

CENTRALE ANTERIORE

Se avete uno schermo acusticamente
trasparente, posizzionate il diffusore dietro
al centro dello schermo, orientandolo
verso la posizione di ascolto se il tweeter
è a più di 5^ dall'altezza dell'odorecchio
dell'ascoltatore. (figura 5)

Se avete uno schermo normale
posizione il diffusore sopra o fatto allo
schemro, dove è più vicino all'altezza
dell'orecchio; orientandolo verso la
posizione di ascolto se il tweeter è a più
di 5^ dall'altezza dell'orecchio
dell'ascoltatore. Per i modelli HTM2D, HTM2S e HTM4S è disponibile uno
stand con regolazione dell'inclinazione. Consultate il vosto rivenditore per maggiori dettagli. (figura 6)

Se ascollate solo musica, collocate i diffusori al centro e posizionate i diffusori da scaffale o da parete con il tweeter all'altezza dell'orecchio dell'ascoltatore. (figura 7)

Vai alla sezione 3.

Esi stono diffusori surround di due tipi - del tipo "normale" chiamati unipolari, da cui il suono viene emesso da altoparanti posti sul pannello frontale del cabinet - e quali che emettono un Campo sonoro diffuso, chiamati dipolari. Ognuno di questi due tipi di diffusore ha i lorovantaggi.

La maggior parte delle colonne sonore viene registrata per essere riprodotta al meglio in sistemi home theatre e viven po ascoltata utilizzando diffusori unipolari, qualunque sua il formato di registrazione multicanale. Questo determina una migliorie localizzazione dell'imagine sonora laterale e posteriore, pur non riuscendo a raggiungere il livello di precisione che si ottiene sui canali frontali.

La maggior parte dei film vengono registrati per essere riprodotti nelle sale cinematografiche, dove vi sono diversi diffusori dispositi in più punti della salute per riciree il migliorie suono surround. In quello caso il numero dei diffusori surround è migliorie dei canali discreti a disposizione nella traccia originale; tutto ciò penalizza la localizzazione della scena sonora ma migliorà l'effetto di coinvolgimento del pubblico. I diffusori dipolari sono più adatti a riciree quello tipo di suono in unsystema da casa, utilizzando meno diffusori di un cinema. L'imagine sonora ottenuata con quello tipo di diffusori non sare mai pratiche con i diffusori unipolari. Comunque, hanno ilvantaggio di rendere più facile il bilanciamento delsystema in un locale molto ampio.

Ci sono diverse teorie sui diffusori surround da adottare per unsystema home theatre. La verità è che non esiste una soluzione perfetta per tutte le situazioni, e la scelta finale per agli diversa applicazione è soggetta a diverse variabili, alcune delle quali porta a sceltero绝大部分 discordi tra loro.

Solo DS8S

Della Serie 800, il DS8S è l'unico diffusore che dispone della funzione dipolare. Qistto diffusore surround permette di selezione are funzionamento come diffusore unipolaro o dipolaro,attraverso un selettro posto sulla parte frontale, diae la griglia rimovibile;oppuretramite un comando Trigger 12V proveniente dal processore surround. Potete quindi scegliere quale tipo di funzionamento sia più adatto alle caratteristiche della sua vista o al tipo di riproduzione. Inoltre, poteteanche modificare la vostra scelta in base al tipo di programma e, dato che l'energia totale nellaStanza è la stessa in entrambé le modalità,non dovete

riconfigurare ilsystemaogni volta.

In modalità unipolare, sono attivi solo i due altoparlanti sul pannello frontale. In modalità dipolarie, il tweeter frontale viene disattivato; vengono attivi gli altoparlanti laterali e la frequenza di crossover per le basse frequenze viene abbassata. Gli altoparlanti laterali sono collegati fuori fasse tra loro, per ricireare una zona sonora che si estende a forma di cono tra gli angoli ed il muro. Se l'ascoltatore si posizzona all'interno di quella zona,attivitàmino la localizzazione della scena sonora masentirai suono riempire meglio l'ambiente; in quello modo viene ricreateo un Campo sonoro diffuso più naturale.

Utilizzate il selettore in basso, sulla griglia frontale per selezionare il modo unipolare o dipolare. In posizione , il diffusore è in modalità di default, unipolare. (figura 8)

Comunque, se viene applicativo un segnale trigger 12V all'ingresso trigger, il relè interno commuta sulla modalità dipolare. In posizione • il diffusore è sempre in modalità dipolare, independentemente dal segnale trigger. (figura 9)

Impostate la direzione del polo positivo e negativo del diffusore, utilizingo il selettore indicato con il significolo. alla griglia frontale. La posizione del selettore corrisponde al lato del polo positivo.

Per ottimizzare la riproduzione della scena sonora tra tutti i diffusori delsystema, diffusori laterali per tutte le applicazioni e diffusori posteriori per sistemi 6.1 e7.1, dovreste impostare la polarità segundo lo schema nella figura 10.

Applicazione	→ Vai a
5.1 canali surround	2.4
6.1 e 7.1 canali laterali	2.5
6.1 canali posteriori	2.6
7.1 canali posteriori	2.7

2.4 5.1 CANALI SURROUND

Solo DS8S

Se state utilizzando le DS8S solo in modalità dipolare, posizionatele sulle pareti laterali a circa 60cm al di sopra dell'altezza dell'orecchio dell'ascoltatore, ed in linea con il centro della posizione di ascolto. (figure 11)

Se state'utilizando le DS8S sua in modalità unipolare che dipolare, posizionate delle sulla pareti laterali a circa 60cm al di sopra dell'altezza dell'orecchio dell'ascoltatore, e

leggermente dietro il centro della
posizione di ascolto,considerando che
gli ascottatori rimangano entro una
zona di 60^ circa.(figura 12)

Tutti modelli eccetto DS8S

Posizione i diffusori a 120^ circa rispetto al canale centrale anteriore, ed in considerazione della forma della stanza, sulla parea posteriori o laterale. (figure 13)

Vai alla sezione 2.8

2.5 6.1 E 7.1 CANALI LATERALI

Positionate i diffusiore di lato, in linea con il centro della posizione di ascolto. (figure 14 & 15)

Vai alla sezione 2.8

2.6 6.1 CANALI POSTERIORI

Il canale posteriori di una traccia 6.1 EXcouldesserepreditodat daun singolodiffusoreposizionato dietro ilcentrodellaposizione di ascolto.(figure 14)

Vai alla sezione 2.8

2.7 7.1 CANALI POSTERIORI

Queste significazioni sono utilianche per unsystema 6.1 con due canali centrali posteriori, collegati in parallelo allo stesso canale.

Posizione due diffusori dietro la posizione di ascolto in modo da formare un angolo di circa 40^ con il centro della posizione di ascolto. (figura 15)

Continua alla sezione 2.8

2.8 ALTEZZA DIFFUSORI SURR.

Seutilizzate ilsystema per l'ascolto di colonne sonore di film, posizionate i diffusori acirca 60cm al di sopra dell'altezza dell'orecchio dell'ascoltatore. (figura 16)

Questa èanche l'altezza preferibile per le DS8S in modalità dipolare per tutte le applicazioni,anche se montate a soffitto. Cercate di tenerie ad almeno 0.5m alla parete laterale.(figura 17)

Per tutti gli altri modelli, se ascoltate solo musica e ci sono solo uno o due ascoltatori, posizionate i diffusori da scaffale con i tweetere più o meno all'altezza dell'orecchio dell'ascoltatore.

Se ci sono più ascottatori alzate i diffusori quando basta, al di sopra dell'altezza della testa, per permettere che il suono giunga a tutti gli ascottatori. (figure 18)

Continua alla sezione 3.

3 MONTAGGIO DEI DIFFUSORI

Modello	→ Vai a
800D/801D/802D	3.1
HTM1D	3.2
803D/803S/804S	3.4
805S/HTM2D/HTM3S/HTM4S	3.5
SCMS	3.6
DS8S	3.7

3.1 800D/801D/802D

Per facilitare la movimentazione, i diffusori sono dotati di ruote a sfera, ma dato il peso notevole dei diffusori le ruote potrebbero danneggiare superfici delicate come ad esempio il parquet. Dovrete quindi prendere le adequate precauzioni per evitare di danneggiare il pavimento coprendolo con materiaile idoneo, ad esempio un panno di feltro.

Le prestazioni alle basse frequence sono essere enfatizzate utilizzando gli apposti piedini regolabili, che vengono forniti separatamente in confezioni da 4 (Piedini a punta da pavimento Serie 800, codice FP22359). Hanno una escursionegrolabile in verticale di 40mm che vi permetteanche di dare una certa inclinazione, e sono reversibili: hanno una punta per i tappeti da un lato, ed un terminale in gomma sull'alto per superfici delicate.

Per installare i piedini opzionali, poggiate il diffusore su un lato (per evitare danni agli altoparanti o ai terminali di ingresso). (figura 19)

Dato il peso del diffusore, esta operazione andrebbe eseguita da due persona con quanti anti-scivolo; vi consigliamo di togliere anelli, orologi o altri oggetti che potrebbero gratiare la superficie del diffusore, e di preparare un panno morbido sul pavimento su cui adagiare il diffusore.

Non abbiata paura se, sollevando il diffusore prendendolo alla "testa" sferica, esta vu sembra muoversi leggermente; la "testa" è fissata sul cabinet in modo da essere una certa flessibilità, e ad un certo punto dispone di un blocco che permette di sostortare il peso del diffusore.

Utilizzando la chiave Torx fornita in dotazione con il kit, rimuovete le 4 ruote sul fondo del diffusore e sostituitele con i piedini. (figure 20)

Regolate i piedini come indicato alla sezione 3.3.

Vai alla sezione 3.3.

3.2

HTM1D

Con quello diffusore vengono forniti in dotazione 4 piedini regolabili con relative viti per il montaggio sul cabinet; che hanno una escursione regolabile in verticale di 40mm e in grado di dare una inclinazione fino a 8^ . Questa soluzione è utile, se il diffusoreiene posizionato a pavimentoizzato uno schermo molto grande.

I piedini sono reversiblei: hanno una punta per i tappeti da un lato, ed un terminale in gomma sull'altro per superfici delicate.

Il montaggio è molto semplice, e più essere eseguito durante lo sballaggio del diffusore, quando il lato inferiore del diffusore è scoperto. In quello modo le parti interne dell'imballo rimangono in posizione sul lato inferiore del cabinet, proteggendo il diffusore nelle ruotato per essereMESSO in posizione verticale, e migliorono essere totte una volta che il diffusore è stato positizzato.

Vi consigliamo di leggere attendamente la sezione 3.3; se il diffusore delve essere inclinato, insertere nelle bussole fillettate anteriors i coni orientandoli verso l'esterno (figura 21), e nelle bussole fillettate posteriori i coni orientati verso l'interno (figura 22), vedi illustrazione nell'apposto foglio accluso nell'imbalto. Avvitate i piedini con gli anelli di bloccaggio scegliendo, in base alla superficie del pavimento, le punte o i terminali di gomma. Lasciate che la punta dei piedini sporga dall'imbalto interno quando il diffusore è rovesciato.

Dopo ave rovesciato il diffusore,
posizionandolo sui piedini, ed avere
sollevato l'imbalo esterno rimuovete
l'imballo interno e regolate i piedini come
descritto alla sezione 3.3.

Vai alla sezione 3.3.

3.3 REGOLAIZIONE DEI PIEDINI

I supporti filettati dei piedini hanno un lato di forma conica: per ottenere la massima altezza, montate il supporto con il lato conico verso il pavimento (figura 21); per ottenere l'altezza minima, montateli con il lato conico verso il diffusore (figura 22).

Avvitate il piedino fino al punto desiderato, con se le punte o i terminali in gomma che fuoriescono in maniera adeguata per la superficie sui cui saranno positonati. Se non dovete inclinarie i diffusori, orientate i supporti con la parte conica all'interno, e lasciate scoperta una parte della fflettatura per fissare i

dadi di blocaggio; quindi avvitate sul supporto, ma non serrate, i dati di blocaggio.

Riportate il diffusore in posizione verticale e date l'inclinazione desiderata, o pareggiate le alteze dei piedini, regolando i piedini con l'apposita chiave in dotazione. (figura 23)

Quindi, serrate i dadi di blocaggio sul supporto con l'apposita chiave. (figura 24)

Vai alla sezione 4.

3.4

803D/803S/804S

Per ottenerle gliorili prestazioni, montate gli apposti piedini regolabili negli inserti fllettati alla base def diffusore

• le punte per i tappeti o i terminali in gomma per superfici delicate. (figura 25)

Poggiate il diffusore su un lato (per evitare danni agli altoparanti o ai terminali di ingresso). Vi consigliamo di togliere anelli, orologi o altri oggetti che potrebbero gratiare la superficie del diffusore, e di preparare un panno morbido sul pavimento su cui adagiare il diffusore.

Avvitate completeness il dato di bloccaggio sul piedino, e quando il piedino con il dato sulla base. (figura 25)

Riportate il diffusore in posizione verticale e pareggiate le altoze dei piedini.

Quindi, serrate i dadi di bloccaggio sul supporti fillettati. (figura 26)

Vai alla sezione 4.

Questi sistemi andrebbero installati su scaffali robusti o stand che permettano al suono di essere direzionato versus gli ascoltatori.

Per le 805S, vi consigliamo di utilizzato gli apposti stand FS-N805 che permettono di positioningare i diffusori alla giusta altezza.

Per l'HTM2D, HTM3S e HTM4S potete utilisezare lo stand FS-NHTM che determina un altozza massima non superiore a 60cm dal pavimento; adequata per posizionare il diffusore除去 la maggior parte degli schermi più grandi. Lo stand permette inoltre di inclinare il diffusore di 0^ , 4^ o 8^ .

Per l'installazione attenuetei alle istruzioni fornite con gli stand.

Quando posizionate i diffusori su di una libreria, attaccate i 4 piedini in gomma autoadesivi sulla base dei diffusori. (figura 27)

Vai alla sezione 4.

3.6

SCMS

Questo diffusore è progettato per essere fissato a muro tramite una staffa, fornita in dotazione, che permette la regolazione verticale ed orizzontale. (figura 29) La staffa dovrebbe essere fissata al muro con viti di diametro di 5 o 6mm (da n°10 a n°12), e di lunghezza tale da permettere alla parte filelettata di intrare nel tassello per almeno 25mm. (figura 28)

Appoggiate la dima acclusa contro la parete ed utilizzate una livella per posizionarla correttamente. La parte esterna della dima corrisponde

all'ingombro della parte posteriore del cabinet. Fate attenzione, il centro della staffa a muro non coincide con il centro del diffusore.

Segnate i punti di fissaggio sul muro, forate con un trapano ed inserite i tasselli.

Assicuratevi che la lunghezza delle viti ed tasselli siano adeguati al peso del diffusore. Se fissate la staffa su un muro in cartongesso o su controsoffitti, assicuratevi di avvitre le viti sul teliao. B&W non si assume responsabilità in caso di danni.

Avvitate the staffa D al muro e verificatene la solidità.

Dividete le staffe in due parti ed insertite nei due inserti fillettati superiori sul retro del cabinet.

Regolate l'angolazione verticale del diffusoretramite la vite B.

Serrate la vite A.

Stringete le viti C in modo da riuscire a regolare la staffa e tenerla in posizione una volta raggiunta la posizione desiderata.

Collegate i diffusori come indicato alla sezione 4 prima di continuare.

Regolate l'angolazione orizzontale e spingete il diffusore verso la partice, assicurandovi di lasciare un po' di spazio per evitare vibrazioni indesiderate.

Vai alla sezione 4.

3.7

DS8S

I diffusori possono essere fissati al muro con viti da 5 o 6mm.

Sul retro del cabinet vi sono 3 piastre di fissaggio. La testa della vita va inserita nella parte tonda dell'apertura e devo scorrere completeness lungo uno degli

apposti incavi, che sono dotati di molle di ritenzione per un migliorie posizionamento. La lunghezza della vite dovrebbe essere tale da permettere alla parte filelettata di entrare nel tassello per almeno 25mm. (figura 28)

Assicuratevi, specialmente se prevedete il montaggio su pannelli in cartongesso o similari, che la lunghezza della vite e del suo tassello di fissaggio siano adeguati al peso del diffusore. B&W non si assume nessuna responsabilita per anni derivati alla caduta del diffusore dal muro o dal soffitto.

Uosate la dima in dotazione per segnare la posizione delle viti. La parte esterna della dima corrisponde all'ingombro della parte posteriori del cabinet.

Attaccate 4 gommini autoadesivi sul pannello posteriori di anni diffusore, uno per anni angolo del diffusore. Questo per impedire la vibrazione del diffusore sul muro e per aiutare a tenerlo in posizione. (figura 30)

Avvitate le viti in modo che i gommini vengano pressati a dovere sul muro e impediscano il movimento del diffusore quando le piastre di fissaggio vengono agganciate alla testa delle viti. (figura 31)

Controllate ed assicuratevi sempre che:

• Tutte le viti siano inserte fino in fondo nella loro sede sulla piastra di fissaggio.
• Che le viti siano avvitate in modo che i gommini siano premuti contro il muro e non permettano al diffusore di muoversi.
  Continua alla sezione 4.

4 COLLEGAMENTI

Tutti i collegamenti dovrebbero essere effettuati con gli apparecchi scollegati.

I terminali accettano diverse terminazioni di cavi che si adattano alla maggior parte delle applicazioni - spine a banana da 4 mm, terminazioni spades da 6 mm e 8 mm, o cavi spellati fino a 6 mm di sezione.

Importante avverenza di sicurezza:

In alcuni paesi, in particolare in Europa, l'uso di spinotti a banana da 4 mm viene considerato un possibile pericololo, perché potrebbero essere insertiti nei fori di prese di alimentazione non protette. Per soddisfare le regole di sicurezza europee CENELEC, i fori da 4mm al termine dei terminali sono ostruite da spine in plastica. Non togliete se state utilizzando un prodotto in un luogo dove si applichino queste

condizioni, assicuratevi che le spine a banana non vengano utilizzate da bambini in modo inegadro.

Assicuratevi che agli terminale positivo sul diffusore (colorato in rosso e contrassegnato con+) sua collagenato al terminale d'uscita positivo dell' amplificatore, e quello negativo (colorato in nero e contrassegnato con-) al negativo. Collegamenti errati potrebbero determinare un danno della risposta in frequenza, un'immagine scadente e perdita sulle basse frequenza.

Avvitate sempre i cappellotti dei terminali per evitare falsi contatti.

Modello Vai a

DS8S 4.3

Tutti gli altri modelli Continua

Tutti i modelli, eccetto che i DS8S,
sono essere collegati in bi-wiring o
bi-amping. In sistemi a 3 vie, una coppia
di terminali porta il segnale al woofer e
l'altra coppia al midrange ed al tweeter.

In sistemi a 2 vie, una coppi
di terminali porta il segnale al
woofer ed al midrange, e
I'altra coppi alla tweeter.

La separazione dei percorsi del segnale.
verso ogni sezione del diffusore puo
migliorare la risoluzione dell'imagine e il
dettaglio a basso livello, e consente
all'utente di ottimizzare il tipo di cavo
secondo la gamma di frequenza in uso.

Vi consigliamo di utilizzare ilsystema di collegamento bi-wiring: l'utilizzo di 2 cavi separati dallo stesso amplificatore verso agli coppiia di terminali sul diffusore; ma se preferire utilizzato il cavo singolo, dovete collegare tra loro entrambi i terminali positivi ed i terminali negativi.

L'orecchio umano è maggiorente sensibile alle frequenza medie, perché vi raccomandiamo, quando collegate i diffusori con un cavo singolo, di collegare il cavo dall'amplificatore direttamente sui terminali del midrange.

La bi-amplificazione comporta l'uso di 2 di amplificatori separati che pilotano agli canale per agli diffusore. Non è come avere unsystema completamente attivo, perché il crossover passivo interno viene comunque usato.

Se usate la bi-amplificazione assicuratve che agli canale dell'amplificatore abbia lo stesso gadagno, altrimenti cambierete il bilanciamento del diffusore. Controllate the polarità assoluta. Alcuni amplificatori invertono il segnale, e istesso potrebree create unoquilibrino nella risposta complessiva. Se utilizzate

insieme amplificatori che inverto il segnale e non, invertite la polarità delle connessioni da qualsiasti amplificatore che inverte il segnale verso il diffusore.

Ricordate che,anche se i midrange, ed ancor più i tweeter, possono (e necessitano solamente) essere pilotati con una alimentazione continua minore rispetto ai woofer, l'amplificatore che li alimentata necessita di un voltaggio adeguato per fornire i picchi musicali di alta Frequenzazsche distorsione: quello richiede una potenza elevata. Pertanto non è consigilabile utilizzare un amplificatore per pilotare midrange e tweeteter di potenza inferiore a quella dell'amplificatore per le basse frequenza.

Modello Vai a

800D 4.2

Tutti gli altri modeli (no DS8S)

Continua

Alla consegna, le due coppie di terminali sono separate elettricamente tra loro, pronta per l'utilizzo in bi-wiring. (figura 32)

Per il collegamento a cavo singolo, sono forniti in dotazione dei cavi di connessione da utilizzare per unire tra loro i terminali positivi ed i terminali negativi. Ogni cavo ha un terminale spade da una parte ed un terminale a banana da 4mm dall'altra.

Quando utilizezate il collegamento a cavo singolo, collegate il cavo dall' amplificatore ai terminali inferiori in diffusori a 2 vie (805S, HTM4S, SCMS), ed i terminali superiorsi in diffusori a 3 vie.

Su quosti terminali,utilizzate il tipo di connettore opposito a quello utilizzato per il collegamento dei terminali positivi e negativi;per esempico:se il cavo che arrivata dall'amplificatore è spellato o ha un terminale a forcella,inseritelo nel terminale del diffusore assieme al connettore a banana del cavo di connessione tra terminali. (figura 33)

Vai alla sezione 5.

4.2 800D

Alla segna, entrambi i terminali positivi e negativi sono collegati tra loro mediante connettori in metallo.

Seutilizzate il collegamento a cavo singolo, lasciate questi connettori in posizione e collegate i cavi dall' amplificatore alla coppi di terminali centrali. (figura 34)

Seutilizzate il collegamento bi-wiring o bi-ampling, tagliete i connettori dopo allentando i cappellotti dei terminali.

(figura 35)

Il foro da 4mm sul terminale è dotato di un colletto che più essere serrato attorno ad una spina a banana utilizzato il cappellotto superiore di diametro più piccolo.

Vai alla sezione 5.

4.3

DS8S

Oltre ai normali terminali per diffusori, è presente un'altra coppià di terminali a vite per comandare, mediante un segnale Trigger 12V,un relè interno che commuta il funzionamento del diffusore tra unipolare e dipolare. (figura 36)

Non potete utilizzatoQLa se:

a Il vosto processore non dispone di una uscita Trigger 12V.
b Il vosto processore dispone di una uscita Trigger che invia solamente un segnale a 12 quando l'unità viene attivata. Questa funzione è utile solo per accederere e spegnere altri appearechi simultaneamente.

I processori più Sofisticati vi permettono di un segnale trigger associato al tipo di programma in riproduzione: riconoscono i dati sul disco che distinguuno i film e la musica multicanale. Altri processori vi permittedono di assegnare un segnale trigger ai diversi ingressii; per esempio, potete usare unlettore SACD o DVD-A per ascoltare la musica, ed unlettore DVD separato per i film, ed impostare i segnali trigger di seguenza.

Il relè del diffusore richiede una certa corrente per essere attivato, perché verificate le specifiche tecniche del vostro processore prima di procedere: avrete bisogno di 45mA per agli diffusore che voite attivare.

Il relè del diffusore è attivo solo quando il selettro manuale è impostato su: unipolare (●). Se non viene applicativo nessun segnale all'ingresso trigger, il diffusore funzione comme unipolare. Se è presente un segnale 12V DC, il relè commuta l'impostazione da unipolare a dipolare. Se il selettore è impostato su: dipolare (●), la funzione trigger non è attiva.

Continua alla sezione 5.

5

REGOLAZIONE FINE

Prima di eseguire la messa a punto delsystema,controllate nuovamente la polarità ed i collegamenti.

Solo diffusori da lavoro o su stand

Spostando ulteriormente i diffusori delle pareti si ridurra il livello complessivo dei bassi. Lo spazio diaestro ai diffusori contribuisce a dare un senso di

profondità. Al contrario, spostando i diffusori più vicini alle pareti aumentare il livello dei bassi.

Solo 803D, 803S, 804S, 805S, HTM1D, HTM2D, HTM4S, SCMS

I sistemi bass-reflex sono dotati di tappi di spugna da inseire nel tubo di raccordo. Normalmente, per ottenere la migliorhe risposta alle basse frequenze, i diffusori dovrebbero essere usati alla while tappi; ma se voete ridurre i bassi e non potete allontanare ulterioriamente i diffusori delle pareti, inseire i tappi nei raccordi. (figura 37)

Se il basso è irregolare con la frequenza, è generalmente dovuto all'effetto di risonanza della stanza.

Anche piccoli cambiamenti nella
posizione dei diffusori o dell'ascoltatore
possono averve grande influenza sul
mode in cui queste risonanze alterano il
suono.Provate a posizionare i diffusori
su una parete diversa. Anche lo
spostamento di grande mobili pou dare
dei risultati.

Agli utenti più esigenti, consigliamo di rimuovere le griglie di protezione del midrange e del woofer, come indicate alla sezione 8 - Manutenzione.

Gli altoparlanti dei tweeter sono molto delicati e sono essere danneggiati lavoramente. Le griglia dei tweeter sono tenute in positioning con magneticamente, e muovendo la griglia vicino al tweeter potrebbe essere attratta alla cupola del tweeter che potrebbe essere danneggiata. Per quosti motivi, vi raccomandiamo di non rimuovere le griglia del tweeter.

Solo 800D, 801D, 802D, HTM1D

Seutilizzatequesti diffusori sensa la griglia del midrange,sostituie l'inserto plastico centrale dell'altopariente del midrange con quello in alluminio in dotazione con gli accessori. Svitate I'inserto in plastica ed avvitate quello in alluminio, sensa serrarlo troppo forte. (figura 38)

Se il suono è troppo aspro, aumento l'arredamento in tessuto della stanza (per esempio, utilizzate tendaggi più pesanti), oppure riducetelo se il suono è opaco e spento.

Controllate I'effetto eco battendo le manie prestando ascolto alle ripetizioni in rapida successione. Potete limitare questo effetto fattoismo uso di superfici irregulari come librerie e grande mobili.

Solo DS8S

In modalità unipolare, il livello delle alte frequenze più essere regolato tramite il selettore posto in alto sulla griglia frontale. (figura 39)

In posizione centrale: 0, ilsystema è disattivato. Se è in posizione + Il livello di uscita sera maggiore; potrebbe servire se l'acustica della stanza è cupa, o se per alcuni motivi dovete positioningare i diffusori più lontano del normale, o se il diffusore viene collocato all'interno da una struttura e coperto da materiale che potrebbe attutire maggiorniente il suono rispetto alle griglie de protezione fornite in dotazione. Viceversa, in posizione - il livello di uscita sera ridotto; ad esempio quando l'acustica della stanza è troppo squillante o la presenza nella scena sonora dei diffusori è troppo accentuata.

Fate delle prove per verificare quale è l'impostazione più adatta al myosto sistema. Le combinazioni più diffuse sono:

• Tutti i diffusori surround unipolari.
• Diffusori laterali dipolari, posteriori unipolari.
• Tutti i diffusori surround dipolari.

Potrebbe essere inusuale, ma non impossible, impostare i diffusori laterali come unipolari ed i posteriori come dipolari.

6

PERIODO DI RODAGGIO

La resa di un diffusore può subire leggere variazioni durante il periodo d'ascolto iniziale. Se il diffusore è stato custodito in un ambiente freddo, i composti smorzanti ed i materiali delle sospensioni degli altoparlanti avranno bisogno di un po' di tempo per recuperare le loro corrente proprietà meccaniche. Anche le sospensioni delle unità si ammorbidiranno durante le prime ore di utilizzo. Il tempo necessario al diffusore per raggiungere le prestazioni ottimali, varia in funzione delle condizioni di immagazzamento precedente e da come viene utilizzato. Indicativamente sare necessaria una settimana affinché gli effetti della temperatura si stabilizzino, ed in media 15 ore di utilizzo perché le parti meccaniche raggiungano le prestazioni ottimali.

Comunque, secondo la nostra
esperienza, periodi di rodaggio più lunghi (anche fino ad un mese) garantisco ai diffusori una resa migliorare e permettono all'utente di abituarsi al loro suono.
Specialmente con diffusori di alla qualità
come questi, potreste percepire una notevole differenze nella riproduzione dei dettagli rispetto all'ascolto iniziale; il suono pottrebbe apparire initialmente troppo "frontale" ed un po' aspro. Dop o un lungo periodo di tempo, il suonoSEMbrera più morbido, ma ricerca perdere

7 COMPONENTI DEL SISTEMA

Diffusori di esta classe meritano segnali di altissima qualità. Scegliete i componenti delsystemedelcavi dcollegamento con particolare attenzione. Possiamo consigliarvi a casa prestare attenzione quando scegliete gli altri componenti, ma non consigliarvi prodotti specifici. Il livello di questi prodotti migliorara costamente, ed il vosto rivenditore sarena grado di mostrava una varietà di prodotti sempre aggionate.

Nelle coratteristiche, è indicata una gamma specifica di potenze di amplificazione. Il dato più elevato indica la potenza di pilotaggio del diffusore. Quando si calcula la potenza di pilotaggio, è dato per assunto che l'amplificatore non vada in clipping, che indica una distorsione dello spettro della frequenza del segnale, e che il segnale sia un programma normale. Toni di test ed altri segnali similari prodotti da oscilloscopi non sono applicabili. Il dato meno elevato indica la minima potenza necessaria che riteniamo ragionevole per un livello di ascolto senza distorsioni nelle stanze più piccole (inferiori a 60m^3 ). Più alto è la potenza a disposizione, e minori sono le potibilità che l'amplificatore vada in clipping.

Si più evincere quanto sua valido un amplificatore nel pilatore diffusori con carichi gravosi, dai dati di potenza sa su 4 che su 8 ohm. Il melhor rapporto è quello che si avvicina a 2:1, indice di una Buona energia di erogazione di corrente.

Per ridurre l'effetto che hanno i cavi sulla risposta in frequenza del difusore a livelli impercettibili, bisognerebbe Maintainere molto bassa l'impenzazione del cavo a tutte le frequenza (misurando sia i conduitori positivi che quelli negativi in series), e sicuramente al di sotto di 0,1 ohm. Alle basse frequenza, la resistenza in corrente continua del cavo è il fattore dominante, e dovreste scegliere un conduitori di diametro sufficiente per ottenere l'impenzenza richiesta, indipendentemente alla lunghezza del cavo di cui avete bisogno. Alle mede ed alle alte frequenza la componente induttiva dell'impenzazione più prevalere sulla resistenza in corrente continua. Questa ed altre proprietà determinate alla struttura del cavo divertano importanti. Chiedete al vostro rivenditore un consiglio sui migliorari cavi adatti alle vostre esigenze.

La superficie del cabinet solitamente va solo spolverata. Se volete utilizzare un prodotto spray per la pulizia, rimuvete le griglia dal cabinet, tirandole delicatamente verso l'esterno. Spruzzate il prodotto sul panno, non direttamente sul cabinet. Prima di procedere alla pulizia, provate il prodotto su una piccola area del diffusore, poiché alcuni prodotti per la pulizia potrebbero danneggiare alcune superfici. Evitate prodotti abrasivi, o contententi acidi, alkali o agenti anti-batterici. Non utilizzato prodotti per la pulizia di nessun tipo sugli altoparlanti. Per pulire il tessuto delle griglia, una volta rimoso dal cabinet, potete utilizzato una normale spazzola per tessutto.

Quando riposizzionate le griglie, assicuratevi che i piolini di fissaggio siano allineati con i fori corpondenti sul cabinet, prima di insertirl in posizione.

Abbiamo scelto il legno migliorare per il cabinet, ma teneteconto che, come tutti i materiali naturali, il legno subisce l'influenza degli agenti esterni. Tenete il prodotto lontano da fonti di colore diretto, come ad esempio termosifoni o thermoconverttori, per evitare il rischio che il legno si possa incinero o gonfiare. è normale che sulla superficie, per essendo trattata con apposite vernici resistenti ai raggi ultravioletti per limitare le variazioni della tonalità del colore nel tempo, si possano notare variazioni di colore. La differenza di tonalità potrebbe essere maggiornente notata confrontando il colore del legno del cabinet con quello nella zona coperta alla griglia di protezione, o in punti che rimangono in ombrà, che varieranno la loro tonalità molto più lentamente rispetto ad altre aree del cabinet esposte alla luce. Le differenza di colore possono essere eliminare esponendo la superficie alla luce del sole fino a che il colore sare uniforme a tutto il resto del cabinet. Questo processo più richiedere diversi giorni oanche settimane, ma più essere velocizzato utilizzando con cautela una lampada a raggi ultra-violetti.

Solo 800D, 801D, 802D, HTM1D

Per sostituire la griglia del midrange, localizzate il piolino centrale nel foro che trovate sulla punta del supporto plastico centrale, inserto sull'altoparlante. Premete il centro della griglia, ma non tanto da piegare il piolino che potrebbe daneggiarsi. Il bordo esterno della griglia è tenuto in posizione da un supporto a molla nel corpo della griglia.

La superficie verniciata della testa del midrange e del cabinet del tweete più essere pulita con uno spray antistatico contro la polvere.

Fate attenuazione a non toccare gli altoparlanti, specialmente i tweeter, che potrebbero danneggiarsi.

Data la delicatzezza delle cupole dei tweeter,vi raccomandiamo di non cercare di rimuovere le griglie dei tweeter.

Garanzia limitata

Questo prodotto è stato progettato e fabbricato secondo i più alli standard qualitàvi. Tuttavia, nell'mprobabile caso di un guasto o malfunzionamento, B&W Group Ltd. e i sui distribitori nazionali garantiscono parti sostitutive e mano d'opera gratuite (alcune eccezioni sono possibili) nei paesi in cui è presente un distributore officiale B&W.

Questa garanzia limitata è valida per un periodo di cinque anni alla data di acquistò o di due anni per i componenti elettronici, alltoparlanti inclusi.

Termini e condizioni

1 La garanzia è limitata alla sola riparazione delle apparecchiature. La garanzia non copre i costi di trasporto nessun altri tipo di costo, né i rischi derivanti alla rimozione, il trasporto e l'installazione dei prodotti.
2 La garanzia è valida solo per l'acquirente originario e non è trasferribile.
3 Questa garanzia è applicabile solo in caso di materiali e/o fabbricazione difettosi al momento dell'acquisto e non è applicabile nei segunti casi:
a danni causati da installatione, connessiono o imballaggio incorretti,
b danni causati da un uso inadeguato del prodotto, diverso dall'uso specificato nel manuale dell'utente, negligenza, modifiche o impiego di

componenti non fabbricati o autorizzati da B&W,

danni causati da apparecchiatura ausilierale diffettoso o inadatte,
d danni causati da incidenti, fulmini, acqua, fiamme, calorie, guerra, disordini pubblici o另一ca due di fuori del ragionevole controlo di B&W e dei loro distributori ufficiali,
e quando il numero di series del prodotto è stato alterato, cancellato, rimioso o reso ileggibile,

f se sono state effettute riparazioni o modifiche da persone non autorizzate.
4 Questa garanzia completa le obbligazioni di legge regionali e nazionali dei rivenditori o distributori nazionali e non incide sui diritti del consumatore stabili per legge.

Riparazioni in garanzia

Se sono necessarie delle riparazioni, seguire le procedure delineate qui di seguito:

1 Se le apparecchiature sono utilizzate nel paese in cui sono state acquistate, contattare il rivenditore autorizzato B&W da cui sono state acquistate.
2 Se le apparecchiature non sono utilizezzate nel paese in cui sono state acquistate, contattare il distributore nazionale B&W nel paese di residenza, che sare jn grado di fornire i dettagli della ditta incaricata delle riparazioni.Contattare B&W nel Regno Unito o visitare il sitto web per i dettagli dei vari distributori di zona.

Per convalidare la vostra garanzia e potere ricevere assistenza dovrete produire la rievuta originale o altra prova di acquisto recante la data di acquisito.

Nederlandsls

Handleiding

Geachte client,
