MANUALE UTENTE TitanSteel Küchenspüle 45x23cm kratzfest Klarstein

Lavandino da cucina 18x40

Fregadero de cocina 18x40

10046015

KLARSTEIN

www.klarstein.com

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto.

Volume di consegna 46

Installazione della sottostruttura 48

Installazione del set di scarico 53

Controllo delle prestazioni della guarnizione e pulizia 57

Produttore 58

ARTICOLO

Numero articolo

10046015

Matita		φ 20 mm φ 10 mm φ 3 mm	Metro pieghevole
		Trapano
Silicone	Sega elettrica		Spatola
Cacciavite	Forbice

INSTALLAZIONE DELLA SOTTOSTRUTTURA

N.	Descrizione	Riferimento	Quantità
A	Lavandino da cucina		1
B	Morsetti per l'incasso	18	1
C	Sagoma	19	1

1. Tagliare la sagoma con una forbice seguendo la linea.

1. Poggiare la sagoma sul piano di lavoro e seguire la linea con una matita e un metro pieghevole.

1. Realizzare 4 piccoli fori con un trapano elettrico. Realizzare prima i fori con una punta di ∅3 e poi con una di ∅20.

1. Tagliare il piano di lavoro con una sega elettrica seguendo la forma disegnata utilizzando la sagoma.

1. Realizzare il numero di fori relativo alle dimensioni del lavandino sul retro del piano di lavoro con un trapano elettrico. Fare attenzione alla distanza tra fori e linee.

1. Seguendo l'immagine seguente, realizzare 6 fori da ∅10 mm con una profondità di 15 mm sul retro del piano di lavoro intorno all'apertura che è stata tagliata in precedenza.

1. Aprire i morsetti per l'incasso, tirare fuori i tasselli e inserirli nei fori sotto il piano di lavoro.

Morsetti per l'incasso

1. Applicare uno strato di silicone lungo le linee di taglio sul retro del piano di lavoro e stenderlo, in modo che risulti piatto e omogeneo.

9. Installazione del lavandino con morsetti per l'incasso

Fissare il lavandino all'apertura sul retro del piano di lavoro, inserire le viti e i morsetti nei tasselli e stringere saldamente. Applicare poi il silicone tra il piano di lavoro e il lavandino sul lato anteriore.

1 Copertura di traboccamento
2 Vite A
3 Supporto di traboccamento
4 Guarnizione ad anello
5 Traboccamento
6 Copertura a setaccio
7 Vite B
8 Fondo del setaccio in acciaio inox
9 Guarnizione ad anello del setaccio A
10 Guarnizione ad anello del setaccio B
11 Fondo del setaccio di plastica
12 Attrezzo per stringere le viti
13 Guarnizione ad anello di transizione
14 Connettori tripli
15 Tubo curvo
16 Tubo in cavo d'acciaio e PVC
17 Tubo di traboccamento

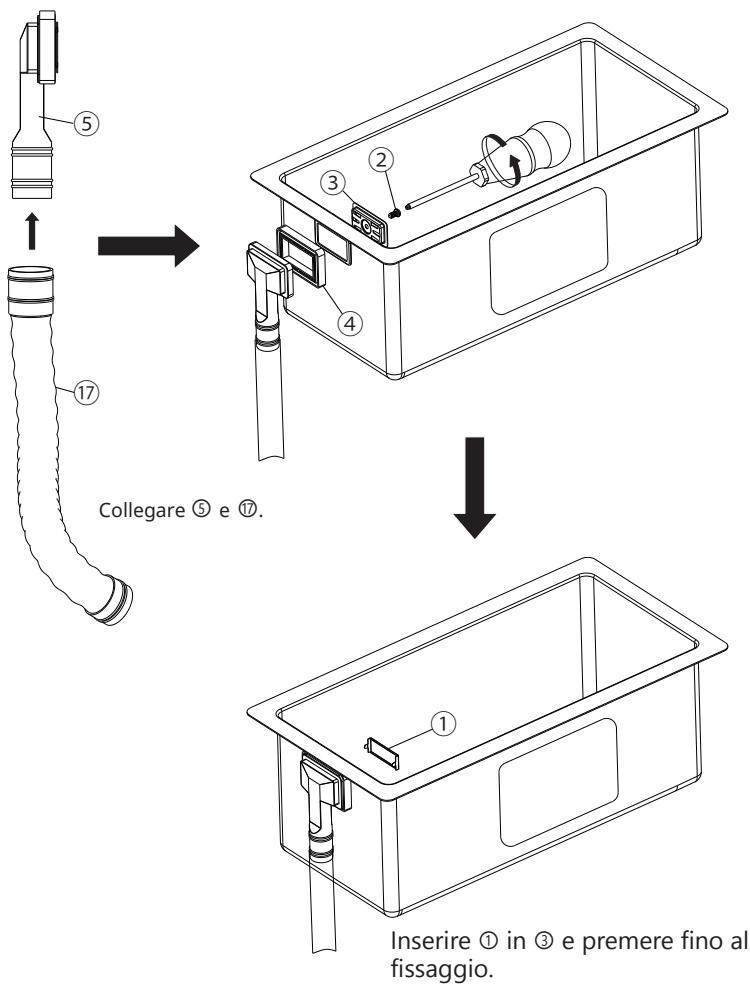

Installazione del set di traboccamento

Inserire ④ su ⑤, fissare ② in ③ e collegarli poi attraverso l'apertura di traboccamento.

Assicurarsi che ② e ⑤ siano collegati correttamente e poi stringere ② saldamente.

Installazione del set di scarico

1. Estrarre ⑥ e collegare i singoli pezzi dell'attacco a setaccio in questo modo: Inserire ⑦ in ⑧ e stringere ⑦ saldamente con ⑫. Posizionare ⑨ sotto ⑧ e inserire il gruppo nell'apertura di scarico del lavandino. Inserire ⑩ in ⑪, collegarli entrambi con il gruppo superiore e stringere saldamente.

1. Rimozione dei condotti

Inserire la guarnizione ad anello ⑬A in ⑭, collegare poi ⑭ con ⑪ e stringere saldamente. Inserire la guarnizione ad anello ⑬B in ⑮, collegare poi ⑭ con ⑮ e stringere saldamente. Inserire la guarnizione ad anello ⑬C in ⑯, collegare poi ⑯ con ⑮ e stringere saldamente.

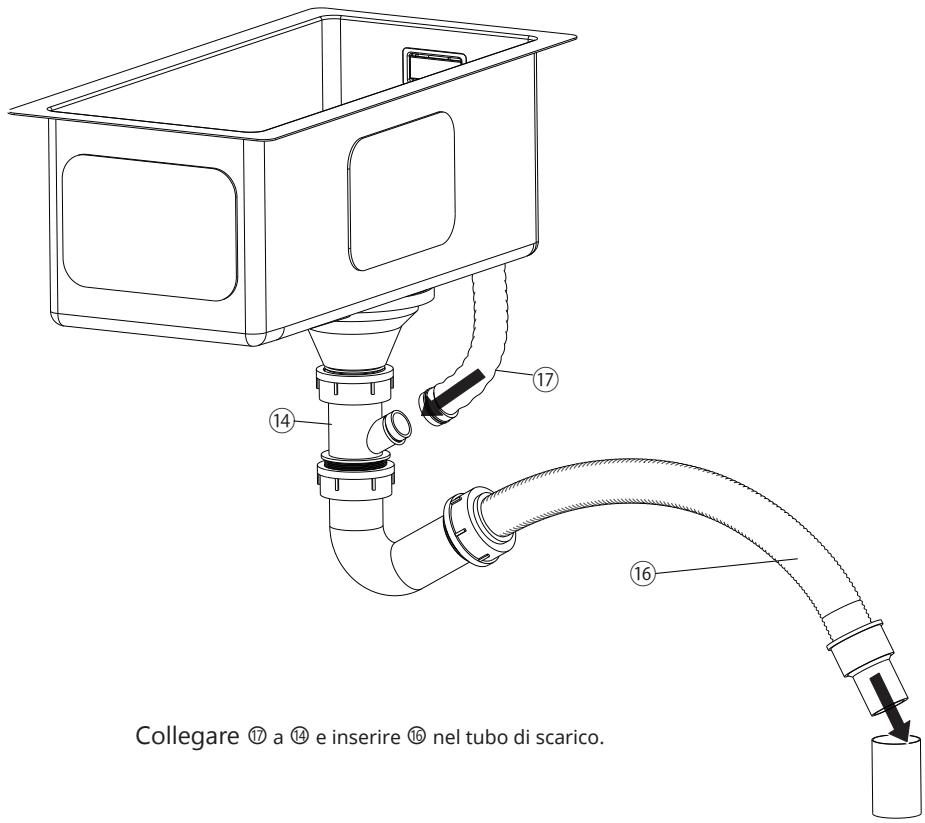

Installare il set di scarico

Collegare ⑰ a ⑭ e inserire ⑯ nel tubo di scarico.

CONTROLLO DELLE PRESTAZIONI DELLA GUARNIZIONE E PULIZIA

Riempire il lavandino d'acqua fino all'apertura di traboccamento, in modo che l'acqua esca dal tubo di traboccamento.

Se si rimuove ⑥, l'acqua viene scaricata.

Se dai tubi non gocciola acqua, l'installazione è stata realizzata correttamente.

Se gocciola acqua dai tubi, controllare se le guarnizioni sono posizionate correttamente e, se necessario, regolarle in modo da eliminare la perdita.

PRODUTTORE

Chal-Tec GmbH, Wallstraße 16, 10179, Berlino (Germania)
