MANUALE UTENTE NORTH STAR GOTO 78-8890 BUSHNELL

78-8840, 78-8850, 78-8890 MAKSUTOV-CASSEGRAIN

78-8831 76MM REFLECTOR

78-8846 114MM REFLECTOR

78-8831 / 78-8846 / 78-8840
78-8850 / 78-8890

78-8840, 78-8850, 78-8890

78-8831 / 78-8846

PARTS LIST

78-8831 / 78-8846 / 78-8840
78-8850/78-8890

78-8840, 78-8850, 78-8890

78-8831 / 78-8846

LISTE DES PIECES

78-8831 / 78-8846 / 78-8840
78-8850/78-8890

78-8840, 78-8850, 78-8890

78-8831 / 78-8846

LISTA DE PIEZAS

78-8831 / 78-8846 / 78-8840
78-8850 / 78-8890

78-8840, 78-8850, 78-8890

78-8831 / 78-8846

TEILELISTE

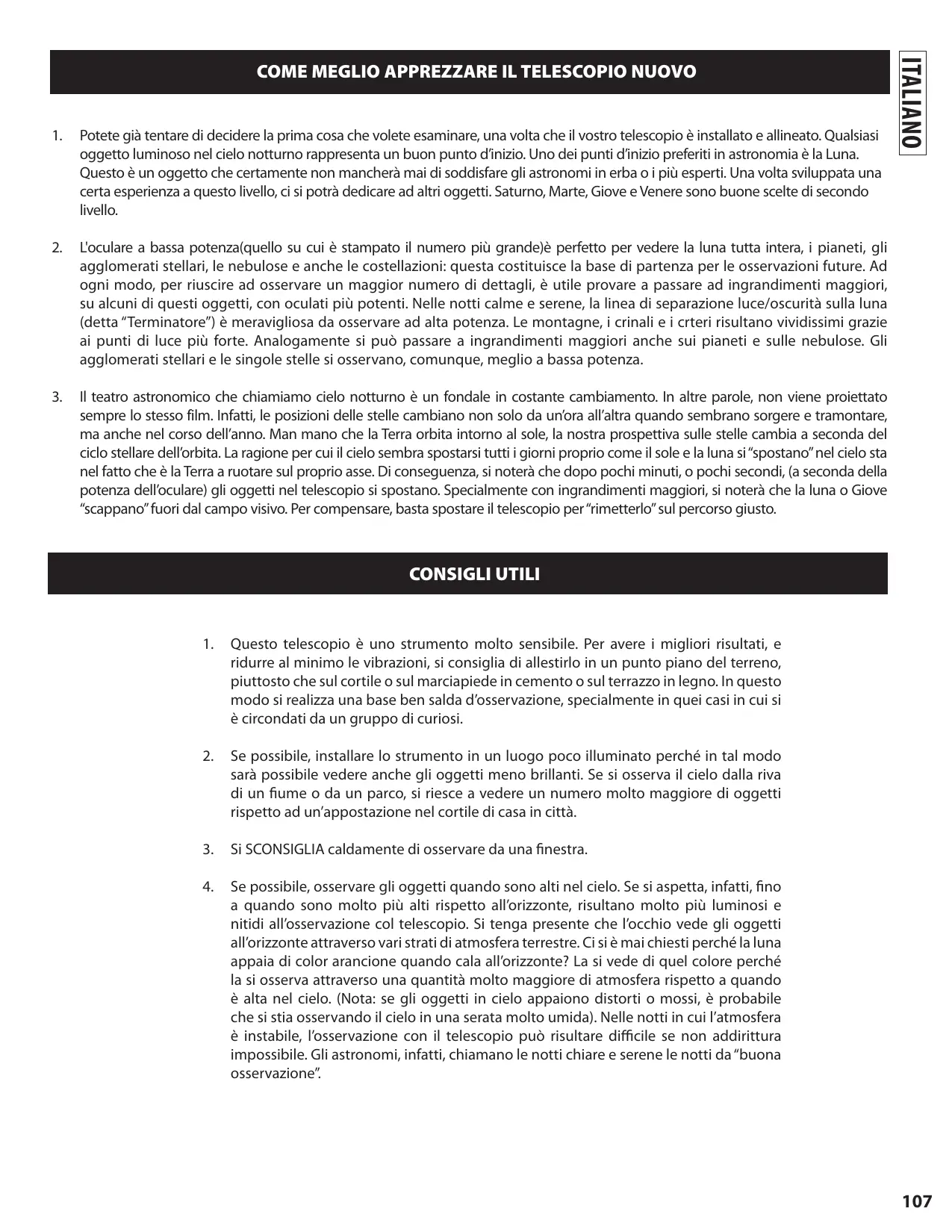

1. Potete già tentare di decidere la prima casa che voete esaminare, una volta che il vostro telescchio è installato e allineato. Qualsi ai oggetto luminoso nel cielo notturno rappresenta un buon punto d'inizio. Uno dei punti d'inizio preferiti in astronomia è la Luna. Questo è un oggetto che certamente non mancherà mai di soddisfare gli astronomi in erba o i più esperti. Una volta sviluppata una certa esperienza a questo livello, ci si potrè dedicare ad altri oggetti. Saturno, Marte, Giove e Venere sono Buone scelte di secondo livello.
2. L'oculare a bassa potenza(quallo su cui è stampato il numero più grande) è perfetto per Vedere la luna tutte intera, i pianeti, gli agglomerati stellari, le nebulose e andere le costellazioni: questa costituisce la base di partenza per le osservazioni future. Ad agli modo, per riuscire ad osservare un maggior numero di dettagli, è utile provare a passare ad ingrandimenti maggiori, su alcuni di questi oggetti, con oculati più potenti. Nelle notti calme e serene, la linea di separazione luce/oscurità sulla luna (detta "Terminatore") è meravigliosa da osservare ad alta potenza. Le montagne, i crinali e i crteri risultano vividissimi grazie ai punti di luce più forte. Analogamente si può passare a ingrandimenti maggiori ancche sui pianeti e sulle nebulose. Gli agglomerati stellari e le singole stelle si osservano, comunique, meglio a bassa potenza.
3. Il teatro astronomico che chiamiamo cielo notturno è un fondale in costante cambiamento. In altre parole, non viene proiettato sempre lo stesso film. Infatti, le posizioni delle stelle cambiano non solo da un'ora all'altra quando sembrano sorgere etramontare, maanche nel corso dell'anno. Man mano che la Terra orbita intorno al sole, la nostra prosepittiva sulle stelle cambia a seconda del ciclo stellarare dell'orbita. La ragione per cui il cielo sembra spostarsi tutti i giorni proprio come il sole e la luna si "spostano" nel cielo sta nel fatto che è la Terra a ruotare sul proprio asse. Di conseguenza, si notera che dopo pochi minuti, o pochi secondi, (a seconda della potenza dell'oculare) gli oggetti nel telescopo si spostano. Specialmente con ingrandimenti maggiori, si notera che la luna o Giove "scappano" fuori dal campo visivo. Per compensare, basta spostare il telescopo per "rimetterlo" sul percorso giusto.

CONSIGLI UTILI

1. Questo telescopo è uno strumento molto sensibile. Per averi i migliorori risultati, eridurre al minimo le vibrazioni, si consiglia di allestirlo in un punto piano del terreno, piuttosto che sul cortile o sul marciapiède in cemento o sul terrazzo in legno. In quello modo si realizza una base ben salda d'osservazione, specialmente in quei casi in cui si è circondati da un gruppo di curiosi.
2. Se possibile, installare lo strumento in un luogo molto illuminato perché in tal modo sare è possibile vedereanche gli oggetti meno brillanti. Se si osserva il cielo alla riva di un fume o da un parco, si riesce a vedere un numero molto maggiore di oggetti rispetto ad un'appostazione nel cortile di casa in città.
3. Si SCONSIGLIA caldamente di osservare da una finestra.
4. Se possibile, osservare gli oggetti quando sono alto nel cielo. Se si aspetto, infatti, fino a quando sono molto più alto rispetto all'orizzonte, risultano molto più luminosi e nitidi all'osservazione col telescopoio. Si tengà presente che l'occhio vede gli oggetti all'orizzonte atraverso vari strati di atmosfera terrestre. Ci si è mai chiesti perché la luna appaia di color arancione quando cala all'orizzonte? La si vede di quel colore perché la si osservaattraverso una quantità molto maggiore di atmosfera rispetto a quando è alta nel cielo. (Nota: se gli oggetti in cielo appaiano distorti o mossi, è probabile che si stia osservando il cielo in una serata molto umida). Nelle notti in cui l'atmosfera è instabile, l'osservazione con il telescopoio può risultare difficoltà se non addirittura impossibile. Gli astronomi, infatti, chiamano le notti chiare e serene le notti da "buona osservazione".

DOVE INIZIARE?

Il vostro telescopo Bushnell è in grado di portare l'universo proprio davanti ai nostri occhi. Se da un lato quello manuale ha lo scopo di assistere l'utente nell'impostazione e nell'utilizzo di base dello strumento,esso non tratta tutto ciò che desiderate apprendere sull'astronomia. Sebbene Northstar permetta di fare un giro del tutto rispettabile del cielo notturno, si raccomanda di procurarsi una semplicissima mappastellare e una torcia elettrica con una lampadina rossa o coperta da un cellophane rosso. Se si desiderano vedere e studiare altri oggetti,oltre alle stelle e alle costellazioni,sarà necessario munirsi di una guida di base sull'astronomia. Sul nostro site web www.bushnell.com sono riportate alcune risorse utili,oltre a eventi correnti di cui si consiglia la visione. Ma alcune delle cose più importanti da vedere sono:

La luna — è possibile osservarla a qualsiasi ingrandimento. Provate ad osservare le sue diverse fasi. Osservate gli altopiani e i mari lunari (terre basso così chiamate per il loro colore scuro), i crateri, i crinali e le catene montuose. Vi lasceranno a bocca aperta.

Saturno — Dovreste riuscire a vedere gli anelli e le lune di Saturnoanche alla potenza più bassa: si trattadi undegli oggetti più soddisfacenti da vedere in cielo, poiché lo si vede esattamente come appare nelle fotografia. Immaginate di vedere dal myistro giardino ciò che avete sempre visto nei libri di testo o nelle immagini della NASA!

Giove — il più grande pianeta del nostroystema solare è, a dir molto, spettacolare. Le sue caratteristiche salienti sono le strisce o bande scure sopra e quello l'equatore: le cinture equatoriali nord e sud. Di grande interesse sonoanche le quattro lune principali di Giove. Fate attenzione alle loro posizioni da una notte all'altra: sembrano allinearsi da una parte o dall'altra di Giove.

Marte — Il grande pianeta rosso appeare come un disco rosso-arancio. Osservandolo in diversi periodi dell'anno sare possibile scorgere le calotte polari bianche.

Venere — Proprio come la Luna, Venere cambia fase da un mese all'altro. Talvolta Venere splende al punto daSEMbrare una luna crescente.

Nebulose — La grande Nebulosa di Orione è uno degli oggetti più conosciuti visibili nel cielo notturno. Questo telescopo permette di essere而这 sua nebulosa e molti altri oggetti.

Agglomerati stellari — Osservate milioni di stelle raggruppate fra di loro in un insieme che assimiglia a una palla splendente.

Galassie — Una delle galassie più grandi e interessanti è la vicina galassa di Andromeda. Col telescopo, è possibile vindere questa e molto autres.

Complimenti per l'acquisto del telescopo Bushnell Northstar Goto con messaggi vocali reali (Real Voice Output)!! è il primo telescopo mai创建工作 che parla all'utente perindicargli su cui che vede in cielo. è come ave il proprio assistente astronomico personale.

Dopo aver letto il manuale ed essersi preparati alla seduta di osservazione come illustrato in queste pagine, sare possibile iniziare a far uso della funzione vocale nel modo illustrato qui di seguito:

Per attivare il telescopoia basta accenderlo! La funzione vocale è incorpora tnel telecomando.
- Durante la procedura di allineamento, il telescopo fornisce diversi consigli vocali utili all'utente. Una volta allineato, la funzione vocale si illumina agli volte che si preme il tasto di invio quando il nome o il numero di un oggetto vengono visualizzati nell'angolo inferiore destro dello schermo a cristalli liquidi. La descrizione dell'oggetto viene enunciata man mano che si segue la descrizione sotto forma di testo a scorrimento.
- Se in qualsiasi momento si desidera disabilitare la funzione vocale, basta annullarla premendo il tasting "Back" (Indietro) del telecomando.

Vi auguriamo tanto divertimento per tanti anni!

NON GUARDARE MAI DIRITTAMENTE IL SOLE COL TELESCOPIO

SI POTREBBERO DANNEGGIARE GLI OCCHI

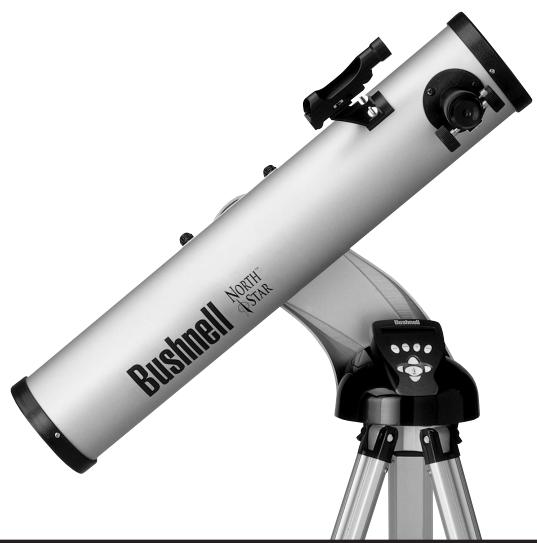

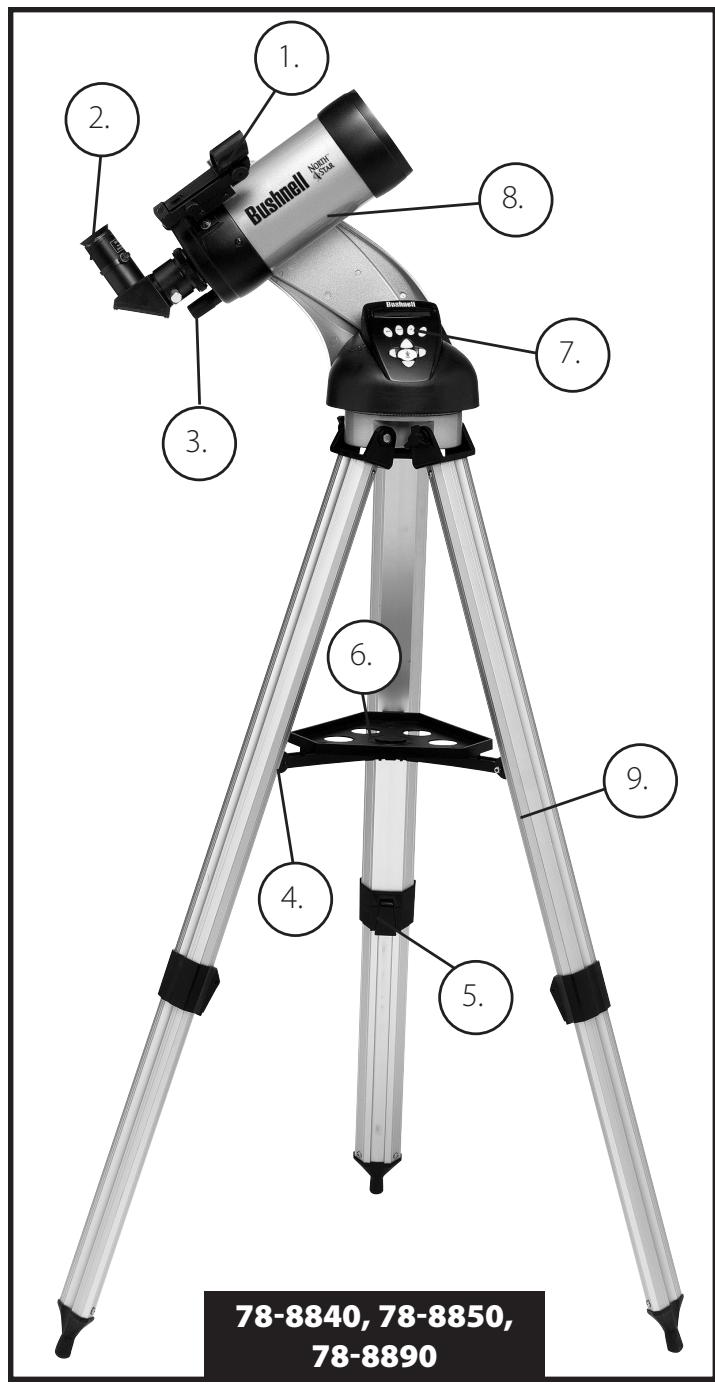

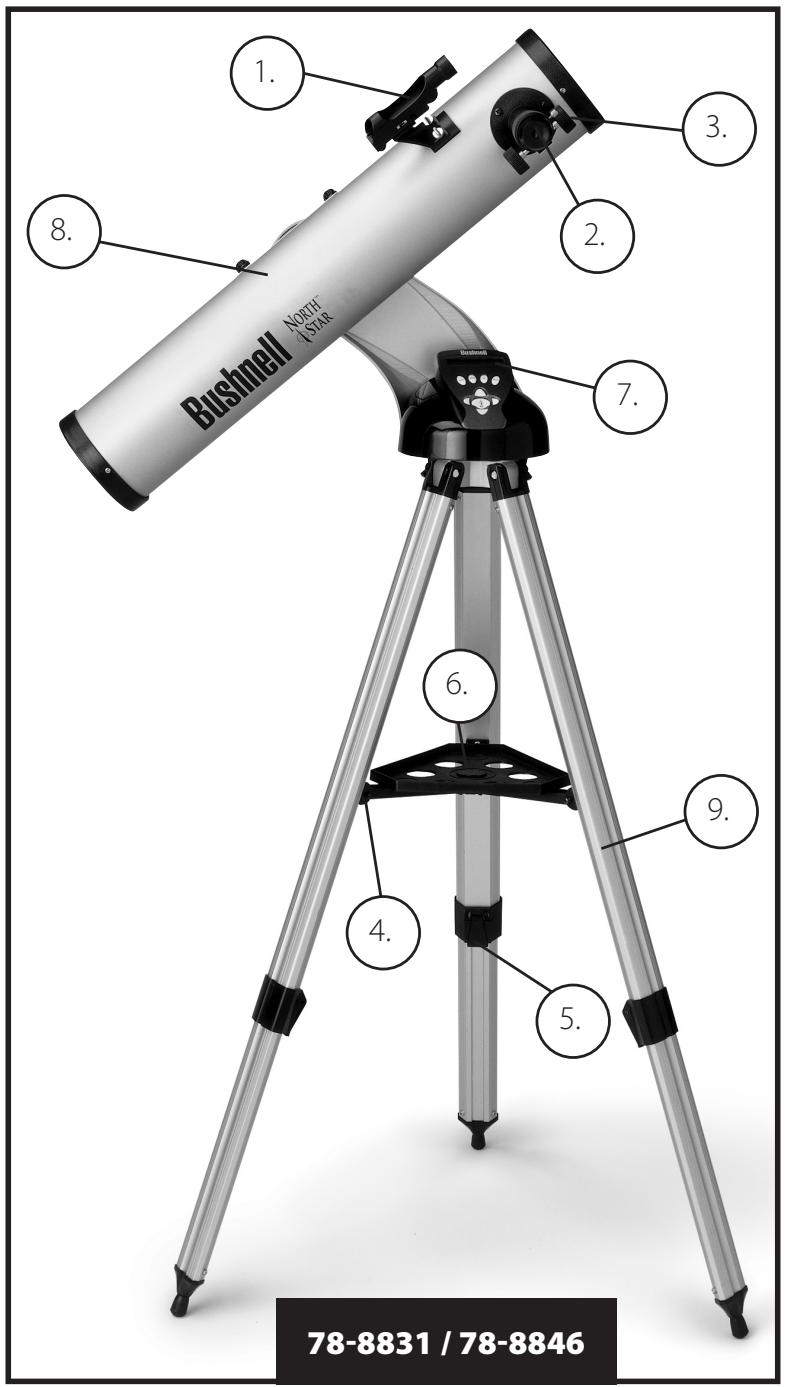

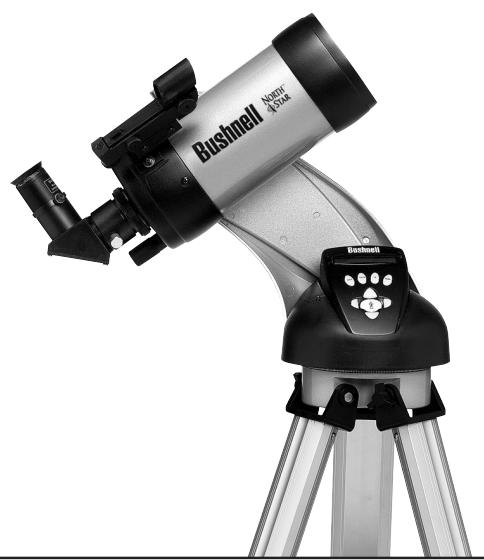

SCHEMA DELLE PARTI

Schema delle diverse parti del telescopoio

1. Cercatore a punto rosso
2. Oculare di formato 1,25" (ne sono inclusi 2)
3. Dispositivo di messa a cuoco a cremagliera
4. Staffa per vassoio accessorio

5. Leva delle gambe del treppiede a sgancio rapido

6. Vassoio per accessori a sgancio rapido

7. Controller del ricevitore remot computerizzato
8. Tubo principale del telescopoio
9. Treppiede in alluminio regolabile a sgancio rapido

78-8831 / 78-8846 / 78-8840
78-8850/78-8890

78-8840, 78-8850, 78-8890

78-8831 / 78-8846

ELENCO DEI PEZZI

• Treppiede regolabile in alluminio
  (Preasemblato per la base con planisfero celeste
  computerizzato Northstar)
• Vassoio per accessori a sgancio rapido

• Telescopio Northstar con viti serrabili a mano

• Cercatore a punto rosso
  Oculari (2)
  Lente di Barlow (Riflettore)

• Oculare raddrizzatore (Maksutov)

Per il montaggio del telescopoio non occorrondo utensili.

Togliere tutti i componenti alla confazione e identificarli stendendoli magari di fronte a se prima del montaggio. Dato che il telescopo è un dispositivo ottico di precisione, è necessario maneggiare i peszi con la massima cautela, in particolare il computer integrato, il telescopo, gli oculari e le varie lenti accessorie.

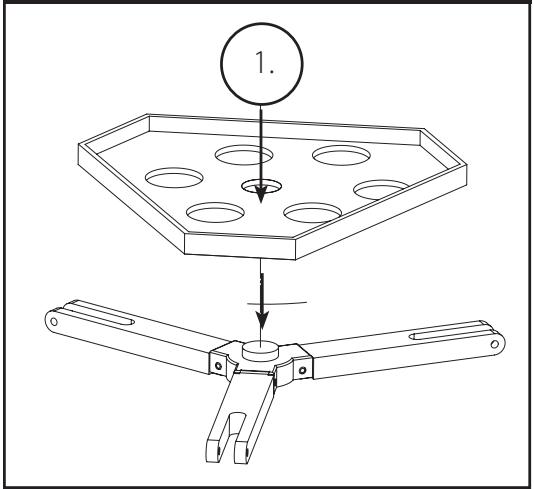

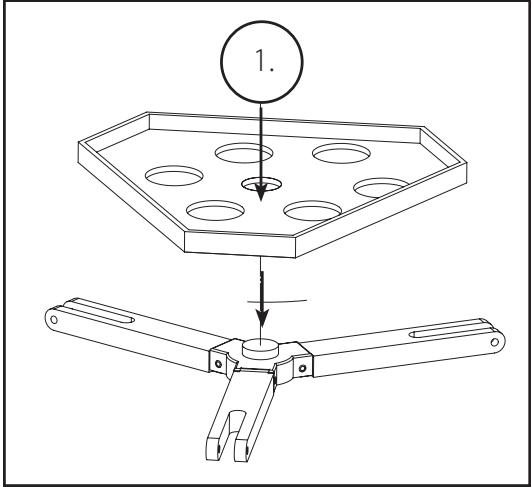

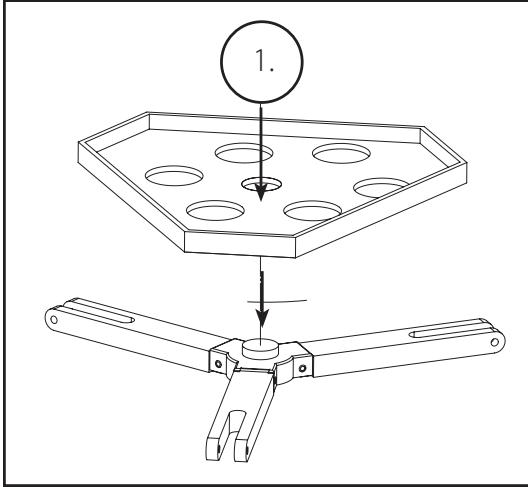

APPRONTARE IL TREPPIEDE E IL PIATTO PER GLI ACCESSORI

1. Mettere in posizione verticale il planisfero celeste computerizzato Northstar con le gambe del treppiede fissate. Apire le gambe del treppiede alla distanza adeguata.
2. Piegare le staffe del piatto per accessori verso il basso e collocare il piatto per accessori a sgancio rapido sopra le staffe. (Vedere schem a n.1 per il montaggio rapido)
3. Girare il piatto per accessori finché non si inserisce con uno scatto.
4. Regolare la lunghezza delle gambe del treppiede aprendo l'apposita levetta e regolandole come si desidera. Raggiunta la lunghezza giusta, serrare la levetta.

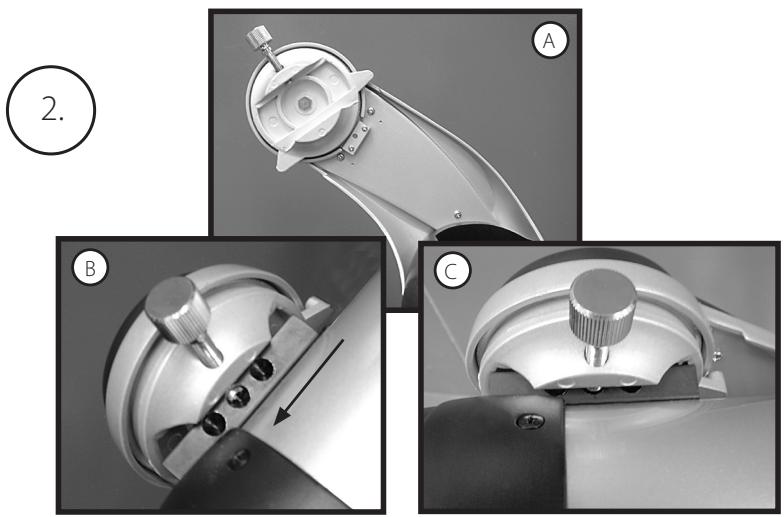

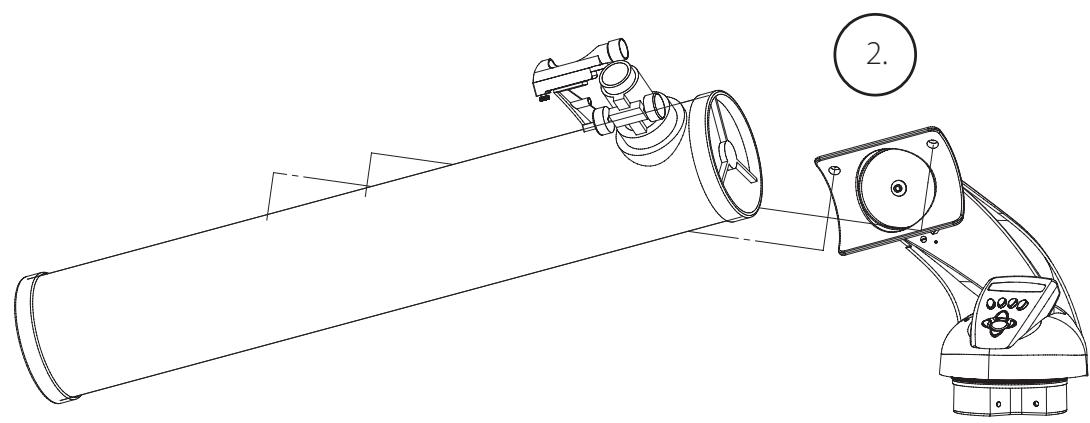

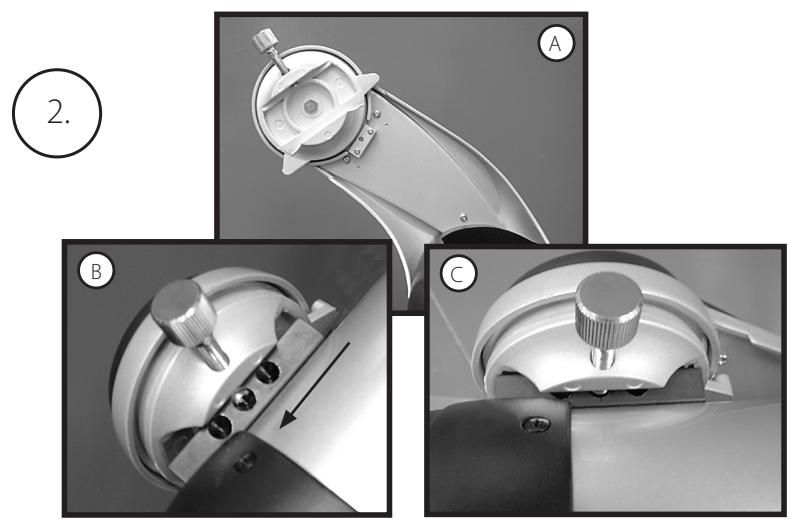

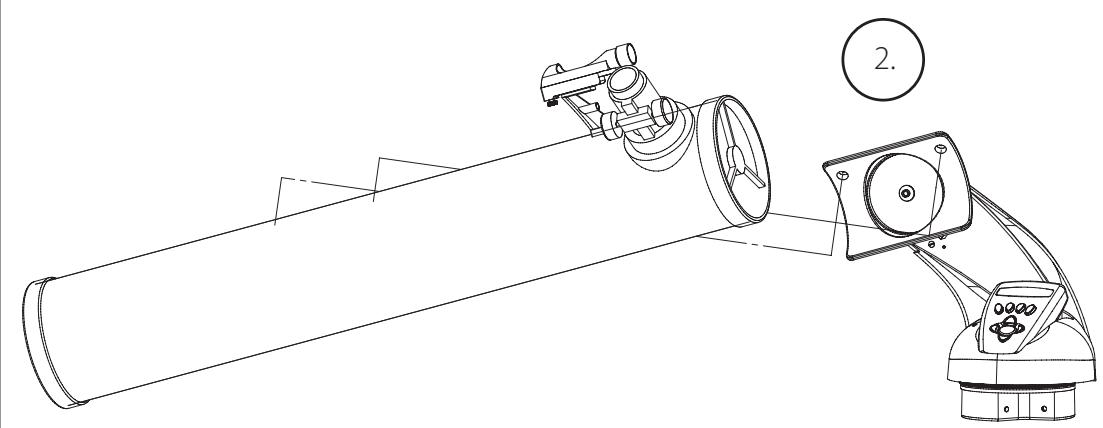

MONTARE IL TUBO DEL TELESCOPIO (Vedere schem a n.2 per il montaggio rapido)

1. Trovare il tubo principale del telescpio.
2. Togliere i dadi ad alette situati sul lato del tubo del telescopo (solo 78-8831 e 78-8846). Per il modello 78-8890, allentare la vite a staffa color argento sulla parte superiore della montatura del telescopo.
3. Posizione i bulloni del tubo principale del telescopoattraverso il supporto del tubo del telescopo situato nella parte superiore del planisfero celeste computerizzato Northstar (solo 78-8831 e 78-8846). Per il modello 78-8890, far scorrere il supporto nero del tubo del telescopo nel punto di inserimento. Assicurarsi che il telescopo puncti nella direzione giusta (il logo sul tubo del telescopo deve essere rivolto verso l'alto).
4. Riavvitare i dadi ad alette del tubo del telescopo sui bulloni di fissaggio del tubo principale del telescopo una volta che quello e il planisfero celeste computerizzato Northstar sono montati (solo 78-8831 e 78-8846). Per il modello 78-8890, serrare la vite a staffa color argento sulla parte superiore della montatura del telescopo nella depressione desiderata sul supporto nero del tubo del telescopo.

MONTARE GLI ACCESSORI FINAL DEL TELESCOPIO

1. Individuare il Cercatore a punto rosso. Per i telescopi riflettori: togliere i dadi di fissaggio del cercatore dal tubo principale del telescopoio. Collocare il gruppo del cercatore sui bulloni di fissaggio del cercatore e riavvitare i dadi del cercatore sui bulloni di montaggio della montatura del cercatore.
   NOTA: il capo più grande del cercatore deve essere rivolto verso l'estremità aperta del tubo del telescopo.
2. Montare l'oculare a bassa potenza. Per i modelli riflettori: insere l'oculare a più Bassa potenza nel meccanismo di messa a fuoco allentando il grano dell'oculare e inserendo, quindi, completamente l'oculare.
3. Stringere tutte le viti per fissare gli accessori.

SCELTA DELL'OCULARE

Si dovrebbe iniziare sempre dall'oculare a potenza inferiore, che in quello caso corrisponde alla lente da 20 mm. Nota: la potenza di base di ciascun oculare è determinata alla lunghezza facale dell'obiettivo. Per determinare la potenza di ciascun oculare è possibile utilizzato una formula: lunghezza facale dell'OBIETTIVO del telescopo diviso lunghezza facale dell'OCULARE = INGRANDIMENTO (ad es., se si usa la lente da 20 mm, un calcoloindicativo potrebbe essere il seguente: 750~mm / 20= potenza 38x o 38. La lunghezza facale varia a seconda dei modelli di telescopo).

(Riflettore)

In dotazione col telescopo vi è una lente di Barlow. Le lenti di Barlow sono impiegate per raddoppiare o triplicare la potenza del telescopo. Posizionare la lente di Barlow tra il tubo di messa a fuoco e l'oculare. Utilizzando l'esempio riportato sopra, la lente di Barlow 3x darà una potenza totale di 114x o 114. (38 x 3 = potenza 114x o 114). Il calcolo dell'ingrandimento sare il seguente: 750 mm / 20 mm = potenza 38. Potenza 38 x 3 = potenza 114.

MESSA A FUOCO DEL TELESCOPIO

1. Dopo ave scelto l'oculare desiderato, punctare il tubo principale del telescopio su un oggetto terrestre situato a una distanza di almeno 200 metri (ad es., il palo del Telefono o un palazzo).
2. Estendere Completely il tubo di messa a fuoco girando il dispositivo di messa a fuoco a cremagliaera.
3. Guardando atraverso l'oculare selezionato (in quello caso, quello da 20mm ),retrarre lentamente il tubo di messa a fuoco girando il dispositivo di messa a fuoco a cremagliaera fino a quando I'oggetto èMESSO a fuoco.

MONTAGGIO DEL TELECOMANDO COMPUTERIZZATO E DILLA PILA

1. Trovare il telecomando computerizzato e il cavo.
2. Individuare il coperchio del comparto della pila sulla base del planisfero celeste computerizzato Northstar.
3. Togliere il coperchio dello scomparto della pila e insertirne una da 9 V.
4. Chiudere il coperchio dello scomparto.
5. Fissare il telecomando computerizzato alla base del planisfero celeste computerizzato Northstar usingo l'apposto cavo.

ALLINEAMENTO DEL CERCATORE

Guardare atraverso il tubo principale del telescopio e puntare su un oggetto ben definito (vedere la sezione "Messa a fuoco del telescopio").

Togliere l'isolamento di plastica tra la pila del cercatore a punto rosso e il morsetto della pila.

Accendere il cercatore a punto rosso.

Guardare atraverso il cercatore a punto rosso, quindi girare le rotelline di regolazione finché il puntino rosso è centrato esattamente sullo stesso oggetto più centrato nel Campo visivo del tubo principale del telescopoio.

A Anything pinto gli oggetti trovati prima col cercatore a punto rossso sono centrati nel campo visivo del telescchio principale.

NON GUARDARE MAI DIRITTAMENTE IL SOLE COL TELESCOPIO

SI POTREBBERO DANNEGGIARE GLI OCCHI

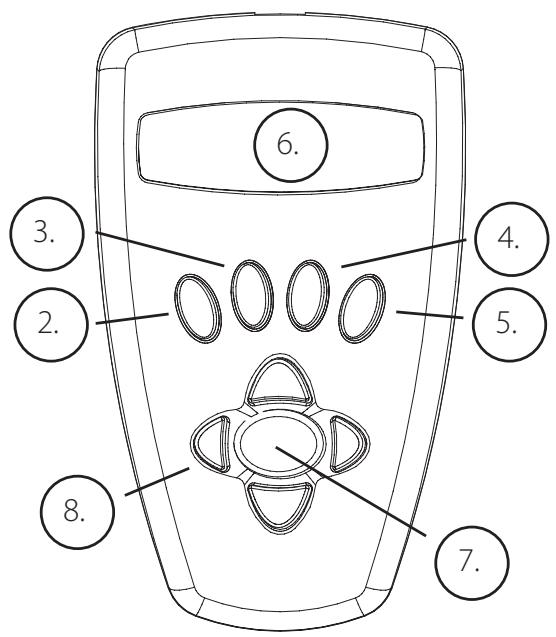

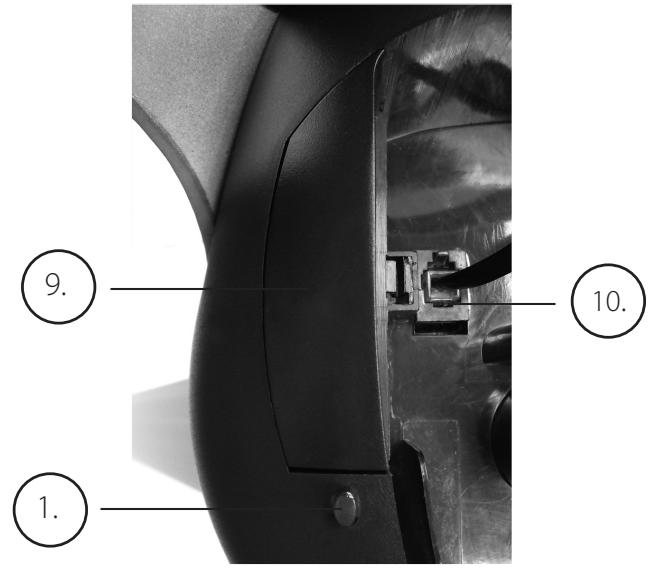

SCHEMA INTERFACCIA COMPUTER NORTHSTAR

1. Tasto On/Off (Culla in base/ Ricevitore: vedere Foto)
2. Tasto Indietro
3. Tasto di invio
4. Tasto di scorrimento verso l'alto

5. Tasto di scorrimento verso il basso

6. Schermo a cristalli liquidi

7. Tasto "GO" (Vai)
8. Tasti motorizzati di movimento (4)
9. Sportello scomparto pila (culla in base)
10. Connettore cavo del ricevitore

Base di montaggio interna (Culla al di sotto del ricevitore)

FUNZIONI DEI TASTI

TUTTI TASTI SONO ILLUMINATI PER L'USO NOTTURNO.

Tasto On/Off: Il Tasto On/Off permette di accendere e spegnere il planisfero celeste computerizzato Northstar. Questo tasting lampeggia o si accende e spegne durante il normale utilizzo. Per spegnere lo strumento basta tenere premuto il tasto On/ Off per tre secondi e poi rilasciarlo (nota: il planisfero celeste computerizzato Northstar si spegne automaticamente dopo 10 minuti di inattività).

Tastó Indietro: Questo tasto serve a tornare al livello precedente del quadro operativo o di immissione. Se, in qualsiaso momento, si desidera disabilitare la funzione vocale, è sufficiente premere il tasto "Back" (Indietro) sul tastierino del telecomando.

Tasto di invio: Questo tasting serve a fare determinate scelte di menu. Quando si preme il tasting di INVIO, Northstar avanza al livello selezionato. Se si preme il tasting di INVIO quando il nome o il numero di un oggetto è visualizzato sullo schermo, si sente la descrizione parlata e il computer visualizzare testo scorrevole della descrizione dell'oggetto.

Tasto di scorrimento verso l'alto: Questo tasting serve a scorrere verso l'alto i vari menu di Northstar. Ogni volta che si ha un'opzione di testo/Numero lampeggiante, il tasting di scorrimento visualizza le varie scelte selezionabili all'interno di quel menu (nota: per selezionare l'opzione desiderata basta, quindi, premere il tasting di INVIO).

Tasto di scorrimento verso il basso: Questo tasting serve a scorrere verso il basso i vari menu di Northstar. Ogni volta che si ha un'opzione di testo/Numero lampeggiante, il tasting di scorrimento visualizza le varie scelte selezionabili all'interno di quel menu (nota: per selezionare l'opzione desiderata basta, quindi, premere il tasting di INVIO).

FUNZIONI DEI TASTI (continuazione)

Tasto "GO" (Vai): Il tasting GO centra automaticamente qualsiasi oggettov visualizzato sullo schermo a cristalli liquidi. Quando si preme il tasting "GO", il telescopio trova e segue automaticamente I'oggettoto selezionato, fino a quando non si selezione un alto oggettoto e si preme di nuovo il tasting "GO".

Tasti di movimento motorizzato: Questi quattro tasti multidirezionali permettono all'utente di escludere il sistema di tracciatura e di spostare il telescopo utilizzato manualmente i motori verso un'altra posizione desiderata. Più a lungo si tengono premuti questi tasti, più velocemente Northstar si sposta fino a raggiungere la massima velocità.

SCHERMO A CRISTALLI LIQUIDI

Lo schermo a cristalli liquidi (LCD) è un display a due righe e a sedici caratteri. Lo schermo LCD è illuminato per l'uso notturno,arsi come i tasti.

PANORAMICA DELLE MODALITA DEL PRODOTTO

Explore: La modalità "Explore" (Esplora) di Northstar permette di esplorer vari oggetti astronomici categorizzati per tipologia. Tali oggetti appartengono a una o più delle seguenti tipologie: Spazio profondo, Pianeti, Costellazioni e Stelle. Ciacuna di queste categorie presente sottocategorie di oggetti nel relativo menu (l'elenco completo delle funzioni e delle opzioni di menu è riportato nel paragrafo Albero dei menu).

Sky Tour: La modalità "Sky Tour" (Escursione del cielo) di Northstar permette di fare una breve escursione degli oggetti migliorie e più luminosi in anni mese dell'anno. Se la data è stata inserita nel systema (Si veda la Fase 3 di "Allineamento del Northstar per la prima volta"), la modalità "Sky Tour" conosce automaticamente il mese corrente. L'utente può scegliere gli oggetti usando le freccette di scorrimento su o giè e premendo ENTER (INVIO). Per maggiori informazioni su un qualsiasi oggetto è sufficiente premere il tasto di INVIO nelle visualizzato: sullo schermo appare il testo con le informazioni.

Telescope: La modalità "Telescope" (Telescopoio) di Northstar permette di conoscere in tempo reale i dati relativi al punto verso cui è puntato il telescopoio. Le coordinate astronomiche per l'Ascensione Retta (RA - Right Ascension) e la Declinazione (DEC - Declination),或者其他 per Altitudine (ALT - Altitude) e Azimuth (AZ) sono visualizzate simultaneamente. Inoltre, nell'angolo inferiore destro è visualizzata l'abbreviatione della costellazione verso la quale è puntato il telescopoio.

Identify: La modalità "Identify" (Identifica) di Northstar permette di identificare un qualsiasi oggettoto nel Campo visivo del telescopoio. Le sottocategorie per le diverse classi di oggetti identificabili sono anch'esse incluse sotto l'opzione "Identify Any".

Align Earth: La modalità "Align Earth" (Allinea terra) di Northstar consente di allineare lavorando informazioni comuni alla portataanche delle personone non appassionate di astronomia. Immettendo semplici dati, quali ora, data, città, ecc., anche chi utilizza il telescchio per la prima volta cui esplora l'immenso database di oggetti astronomici Northstar nel giro di pochi minuti.

Align Star: La modalità "Align Star" (Allinea stella) di Northstar permette di allineare il telescopo utilizzando alcuni concetto astronomico. Se si sa dove si trovano due stelle nel cielo,anche un principiante cui inerire dati quali citta, data e ora e iniziare in brevissimo tempo a usare il database Northstar per individuare e osservare oggetti astronomici veramente straordinari.

Align Object: La modalità "Align Object" (Allinea oggetto) di Northstar permette diMETTERA a punto l'allineamento del telescopo durante la seduta di osservazione. Questa modalità può rivelarsi utile in vari casi come, ad esempio, quando il cagnolino di famiglia urta il telescopo mettendolo fuori allineamento. Quando si usa esta modalità è possibile centrare il telescopo su qualsiasi oggetto noto e selezionare "Align Object" per ritarare rapidamente il dispositorio Northstar e continuare ad osservare il cielo per il resto della serata.

EN

(NOTA: Accertarsi che il telescopo sa posizionato su una superficie piana)

FASE 1:

Prima di accendere il telescopo, rimuovere il telecomando. Quando si accende il telescopo, verrà udito e visualizzato un messaggio di benvenuto parlato con testo in scorrimento come:

BUSHNELL NORTHSTAR Vx.x (il numero di versione del software operativo)

Dopo il messaggio, il telescopo esgue un controllo diagnostico e allinea il tubo del telescopo in relazione alla montatura di quest'ultimo.

Sullo schermo appeare quindi il menu predefinito:

SELECT MODE

ALIGN EARTH ↑↓

Questa modalità presume che,anche se l'utente del telescopo è un principiante e non sa nulla di astronomia, è uncommon in grado di allineare il telescopo seguito poche righe di istruzioni. Un'altra opzione consiste nella modalità "ALLINEARE STELLA" che richiede un po' più d'esperienza ma da risultati alquanto più precisi. Ne verrà data una descrizione in seguito.

L'opzione ALIGN EARTH lampeggia.

Premere ENTER (INVIO) per scegliere l'opzione ALIGN EARTH (Allinea Terra).

NOTA: LE VOCI CHE LAMPEGGIANO SULLO SCHERMO SONO OPZIONI DI MENU. UTILIZZARE I TASTI DI SCORRIMENTO VERSO L'ALTO O IL BASSO PER VEDERE LE ALTRE VOCI SELECTIONABILI.

FASE 2: IMPOSTAZIONE DELL'ORA

Utilizzato i tasti di scorrimento verso l'alto (SCROLL UP) e verso il basso (SCROLL DOWN) e il tasto di INVIO è possibile impostare l'ora e il fuso orario. Occorra corriere delle opzioni lampeggianti sono ad correggere tutti i dati. Una volta visualizzato il numero correto, occorre accettarlo premendo il tasto di INVIO. Poi impostare la successiva opzione che lampeggia sono all'impostazione dell'ora (formato 24 ore) e del fuso orario. Nota: "ST" indica l'Ora Standard e "DT" indica l'Ora Legale.

FASE 3: IMPOSTAZIONE DELLA DATA

Utilizzando i tasti di scorrimento verso l'alto (SCROLL UP) e verso il basso (SCROLL DOWN) e il tasto di INVIO è possibile impostare la data. Occorra corriere delle opzioni lampeggianti sono ad correggere tutti i dati. Una volta visualizzato il numero correto, occorre accettarlo premendo il tasto di INVIO. Quindi impostare l'opzione lampeggiante successiva sono ad impostare il giorno, il mese e l'anno corretti.

FASE 4: IMPOSTAZIONE DELLA POSIZIONE

Nella schermata successiva appeare:

ALIGN EARTH

CITY

CITY lampeggia. Se si preme il tasto di INVIO, lo schermo apparse:

COUNTRY

U.S.A.

La parola Country (Paese) lampeggia.

PRIMO ALLINEAMENTO DI NORTHSTAR (continuazione)

Utilizzato i tasti di scorrimento verso l'alto (SCROLL UP) e verso il basso (SCROLL DOWN) e il tasto di INVIO è possibile scegliere il Paese (COUNTRY). Una volta trovato il paese corretto e dopo aver premuto il tasto di INVIO, scegliere la città a cui si è più vicini premendo INVIO quando viene visualizzata.

NOTA: SCEGLIERE LA CITTÀ PIù VICINA ALLA PROPRIA POSIZIONE DI OSSERVAZIONE. NON SI TRATTA, COMUNQUE, DI UNA COSA D'IMPORTANZA CRITICA: L'ALLINEAMENTO VIENE MESSO A PUNTO A MANO A MANO CHE SI PROCEEDE.

FASE 5: SCEGLIERE E CENTRARE UNA STELLA

Dopo ave inserto la vostra CITTA, il successivo messaggio in scorrimento indica CENTRARE STELLA 2 POI PREMERE ENTER

Questo significica che è necessario scegliere il nome di una stella (sarà la vostra "stella guida") dall'elenco del display, poi posizionare la stella al centro del Campo visivo quando guardate nel telescopoio (muovendolo a mano o tramite i pulsanti del motore), e poi premere ENTER.

Forse vi chiederete perché il messaggio si riferisce a una "STELLA 2", perché non a una "STELLA 1"? Il motivo è che stiamo using la modalità ALLINEA TERRA, che è più rapida e semplice e vi richiede soltanto di localizzare e concentrare una stella (diversamente alla modalità ALLINEA STELLA, che richiede di punctare due stelle). Quando avete inserto l'ora, la data, la nazione e la città, ciò ha fondamentale sostituito la ricerca della "STELLA 1" e al suoosto state usando delle informazioni che si basano sulla terra.

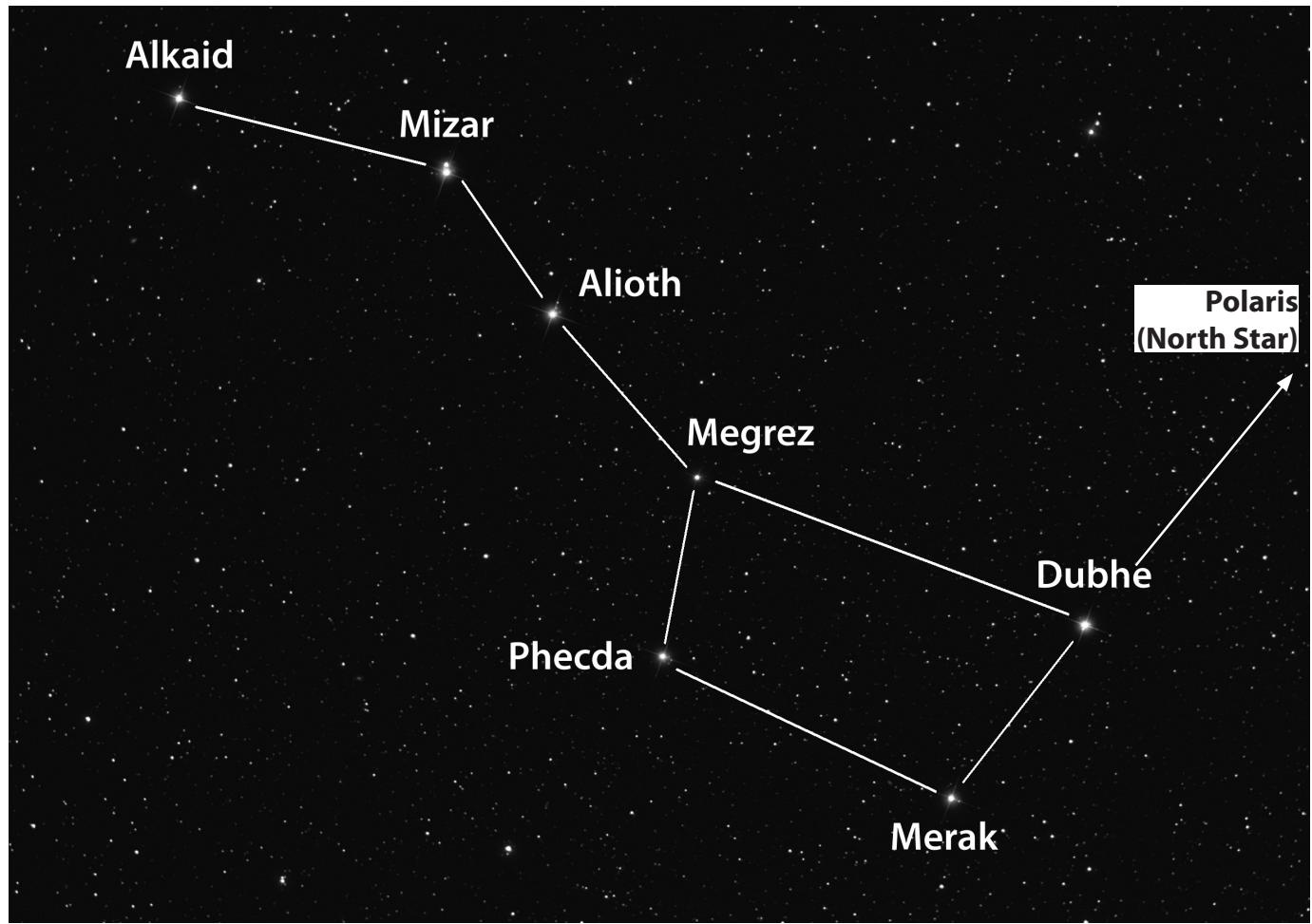

Se vi trovate nell'emisfero settentrionale, stati l'ora Maggiore", come forse saprete già, le stelle che compongono I'Orsa Maggiore si trovano nelle vicinanze della stella Polare, nota anche come Stella del Nord che è la stella centrale, o quasi, del cielo notturno ed appeare direttamente sulla vostra verticale. (Si noti che l'Orsa Maggiore in stagioni diverse dell'anno cui apparire in cielo rovesciata o in posizione diversa da quella mostrata qui sotto. Si può tracciare una linea immaginaria che collega Merak e Dubhe nell'Orsa Maggiore direttamente alla Stella Polare (si trov aill'incirca 5 voilte più lontano rispetto alla distanza tra queste due "stelle di puntoamento").

PRIMO ALLINEAMENTO DI NORTHSTAR (continuazione)

Merak, Dubhe e Mizar sono luminose e reperibili in modo relativamente facile, a casi potreste provare con una di essere. Se vi trovate nell'emisfero terrestre meridionale dove I "Orsa Maggiore" non è visible, naturalmente potete più essere usare la modailta "ALLINEA TERRA", selezionando qualsiasi Stella vogliate dall'elenco delle stelle visibili nella vostra area che appaiano nel display del telescopoio. Nella scelta di una Stella, possonoanche essere utili le carte stellari che si trovano sul retro del presente manuale.

Usare i pulsanti di scorrimento SU/GIU' per trovare il nome della stella che avete selezionato sul display. Il display vi mostreraanche due numeroi con frece verticali e orizzontali, che indicano all'incirca in quale direzione e di quanto il telescchio deve essere spostato per posizionare quella stella al centro del visore del telescpio. Se premete il pulsante VAI, i motori del telescpio lo faranno muovere in una posizione che è quello meno "nelle vicinanze". Ricordate che non avete alcora terminato il processo di allineamento, ma ciò può essere ancorta utile per farvi raggiungere l'area generale del cielo. Ora i numeroi accanto alle frece di posizione dovrebbero essere più vicini a "0" (quando scendono al di sotto di 10, le frece fungono da "punti decimali", visualizzando agli numero con maggior precisione: "8 freccia 4" indica 8,4). Ora potete usare il cercatore con mira a punto rosso per punctare il telescchio con maggior precisione sulla stella che avete scelto (una stella del'Orsa Maggiore). Successivement, guardando nell'oculare, posizionate那一 stella proprio al centro del Campo visivo muoveno a mano il telescchio oppure utilizzato i pulsanti del movimento motorizzato). Una volta che avrete concentrato la stella, premere ENTER.

Una volta completata esta operazione, sullo schermo appeare una schermata su cui si legge:

ALIGN COMPLETE

RATING ****

(Note: più stelle appaiono sulla seconda riga della schermata, meglio è, sino a 5). Se l'indice è molto basso, per affinare l'allineamento può essere necessario scegliere e centrare un'altra stella)

FASE 6: ESPLORA DEL CIELO NOTTURNO!

Dopo l'allineamento della Terra (EARTH ALIGN) sullo schermo si legge:

SELECT MODE

EXPLORE ↑↓

Selezionare EXPLORE premendo INVIO. Usare i tasti di scorrimento verso l'alto (SCROLL UP) e verso il basso (SCROLL DOWN) per vindere quali voci di menu lampeggianti si possono selezionare. Scegliere PLANET. Queste sono le voci più interessanti. Gli oggetti PLANET (pianeti) sono elettrizzantianche per i principianti.

Premere INVIO quando sullo schermo appar:

EXPLORE

PLANET

Apparirà un elenco di oggetti PLANET (Pianeti). Usare i tasti di scorrimento verso l'alto (SCROLL UP) e verso il basso (SCROLL DOWN) per esplorare le varie voci visualizzate nelle'elenco degli oggetti.

PLANET

JUPITER ↑↓

Premere INVIO per scegliere il Pianeta che si desidera visualizzare. Sullo schermo appar:

PLANET

-120 ↑52 JUPITER

NOTA: SE ATTUALMENTE VIENE INDIVIDUATO UN OGGETTO CHE SI TROVA AL DI SOTTO DELL'ORIZZONTE (DOVE NON POTRESTE VEDERLO), IL DISPLAY VISUALIZZERA' PERIODICAMENTE LA PAROLA "ORIZZONTE".

Usare i tasti di scorrimento verso l'alto (SCROLL UP) e verso il basso (SCROLL DOWN) per vedere gli altri pianeti dell'elenco. Si noti che sulla schermata sono visualizzate leindicazioni per giungere a ciascun oggett. Ma come

PRIMO ALLINEAMENTO DI NORTHSTAR (continuazione)

soddisfare la curiosità del principiante che desidera maggiori informazioni su un determinato oggett? Non sarebbe bello sapere quale oggett si trovava davanti al telescopoio?

Premere INVIO quando:

PLANET

←120 ↑52 JUPITER

e visualizzato un qualsiasi altri PIANETA. Sullo schermo appara un messaggio a scorrimento che riporta le coordinate dell'oggetto, la sua luminosità, la sua grandezza, il suo nome, la costellazione a cui appariene e una breve descrizione. Per JUPITER (Giove) si legge:

Ora, immagine di essere i genitori che desiderano far inorgoglire di se i figli (o viceversa). Dopo soli dieci minuti dal montaggio del telescopo avete gi imparando qualcosa sull'astronomia. Si tratta davvero di un grande strumentoistruttivo !!!

Per trovare l'oggetto, basta preme il tasto "GO": l'oggetto si troverà proprio nell'oculare del telescopoio!

Se si preme il tasto "Back" si ritorna al livello precedente. Se lo si preme tre volte si torna al menu del livello principale.

Sullo schermo si legge:

SELECT MODE

EXPLORE ↑↓

Usare i tasti di scorrimento SU e GIù per selezionale

SELECT MODE

SKY TOUR

Premere INVIO.

Questa modalità permette di essere gli oggetti miglior i e più luminosi agli mese dell'anno. Se si è eseguito l'allineamento ALIGN EARTH e si è inserita la data, esta modalità sa automaticamente qual è il mese corrente. Se non si conoscono alcuni degli oggetti e delle abbreviazioni, premere il tasto INVIO per ottenere maggiori informazioni.

Premere il tasting "Back" sino a ritornare al menu principale:

SELECT MODE

SKY TOUR

Usare i tasti di scorrimento SU e GIU finché sullo schermo appar:

SELECT MODE

IDENTIFY

Premere INVIO.

Questa modalità portera automaticamente al livello:

IDENTIFY ANY

Se si selezione esta opzione col tasto INVIA, ilsystema identifica Ioggetto che si sta osservando OPPURE quello più vicino su cui è puntato il telescchio. L'utente può scegliere altri tipi di menu IDENTIFY (Identifica). Essi permettono di identificare gli agglomerati (CLUSTERS), le nebulose (NEBULAS), ecc. più vicini alla posizione attuale del telescchio.

PRIMO ALLINEAMENTO DI NORTHSTAR (continuazione)

Per selezionare la modalità finale, premere INVIO quando appeare:

SELECT MODETELESCOPE

Esempio di ciò che appeare sullo schermo:

RA18:53 DEC+38.7
AZ280 ALT+62 LYR

La modalità TELESCOPE fornisce informazioni in tempo reale sulla posizione del telescopoio in termini di coordinate astronomiche. Sperimentare con但这a modalità spostando il telescopoio. Notare l'abbreviazione a tre lettere nella parte inferiore a destra dello schermo. Essa visualizza in modo dinamico la costellazione su cui èpunktato il telescopoio. I nomi, in但这a modalità, sono abbreviati. La definizione delle abbreviazioni è elencata in un indice che si trova sul retro del manuale.

OPZIONALE: UTILIZZO DELLA MODALITA ALLINEA STELLA (METODO DI ALLINEAMENTO CON DUE STELLE)

Questa modalità richiede che vengano individuate e centrate due stelle anziché una sola, quando potrebbe comportare un po' più di tempo e diesperienza. D'altro canto, consentirà un'operazione e una guida più precisa, continuando autilizzare il vostro telescopoio Northstar. Essa è utileanche se vi trovate in una località remota e non siete in grado di trovare una città nell'élenco della modalità ALLINEA TERRA.

Per usare la modalità ALLINEA STELLA, dopo aver acceso il telescopo e dopo che sul display è apparso il messaggio SELECTIONARE MODALITA', premere il pulsante GIU' per selezionare ALLINEA STELLA. Premere ENTER. Il messaggio cambia in ALLINEA STELLA 1.

Utilizzando le carte stellari poste come riferimento nelle Pgone seguenti (c'è una carta per ciascuna delle quattro stagioni, sua per l'emisfero settentrionale che per quello meridionale), scegliere una stella che pensate di poter trovare nel cielo notturno (forse in uno dei gruppi di costellazioni) e usare i pulsanti SU/GIU' per trovare il nome sull'elenco visualizzato. Il display miglior ha in una posizione che si trova nelle vicinanze della stella. Ora useare il cercatore con mira a punto rosso per punctare con maggior precisione il telescopo sulla stella che avete scelto. Successivement, guardando nell'oculare, posizionate la stella proprio al centro del Campo visivo muovendo il telescopo a mano oppure usingo i pulsanti del movimento motorizzato).

Una volta concentrata la vostra prima stella, premere ENTER. Il display cambia in "ALLINEA STELLA 2". Scegliere un'altra stella dall'elenco (ancora una volta usando le carte stellari di riferimento) e ripetere il processo per la seconda stella. Dop o aver completato esta fase, apparirà una visualizzazione che dice:

ALLINEAMENTO COMPLETO
INDICE ***

Nota: Più stelle appaiono sulla seconda riga del display e megio è, fino a 5.

Ora il telescopo è allineato e pronto all'uso. Il display visualizzera èncora la dicitura SELECTIONARE MODALITA'. Si prega di fare riferimento alle indicazioni e ai consigli della Fase 6: "Esploratione del cielo notturno". Ad esempio, potreste cominciare selezionando la modalità ESPLORA, poi, se siete dei novizi nel mondo dell'astronomia, selezionando PIANETA.

EMISFERO SETTENTRIONALE / PRIMAVERA

EMISFERO SETTENTRIONALE / AUTUNNO

EMISFERO MERIDIONALE / PRIMAVERA

EMISFERO MERIDIONALE / AUTUNNO

Abbreviazioni Delle Costellazioni

Andromeda (And)

Antila (Ant)

Apus (Aps)

Aquarius (Aqr)

Aquila (Aql)

Ara (Ara)

Aries (Ari)

Auriga (Aur)

Bootes (Boo)

Caelum (Cae)

Camelopardis (Cam)

Cancer (Cnc)

Canes Venatici (CVn)

Canis Major (CMa)

Canis Minor (CMi)

Capricornus (Cap)

Carina (Car)

Cassiopeia (Cas)

Centaurus (Cen)

Cepheus (Cep)

Cetus (Cet)

Chameleon (Cha)

Circinus (Cir)

Columbia (Col)

Coma Berenices (Com)

Corona Australis (CrA)

Corona Borealis (CrB)

Corvus (Crv)

Crater (Crt)

Cruz (Cru)

Cygnus (Cyg)

Delphinus (Del)

Dorado (Dor)

Draco (Dra)

Equuleus(Equ)

Eridanus (Eri)

Fornax (For)

Gemini (Gem)

Grus (Gru)

Hercules (Her)

Horologium (Hor)

Hydra (Hya)

Hydrus (Hyi)

Indus (Ind)

Lacerta (Lac)

Leo (Leo)

Leo Minor (LMi)

Lepus (Lep)

Libra (Lib)

Lupus (Lup)

Lynx (Lyn)

Lyra (Lyr)

Mensa (Men)

Microscopium (Mic)

Monoceros (Mon)

Musca (Mus)

Norma (Nor)

Octans (Oct)

Ophiuchus (Oph)

Orion (Ori)

Pavo (Pav)

Pegasus (Peg)

Perseus (Per)

Phoenix (Phe)

Pictor (Pic)

Pisces (Psc)

Piscis Austrinus (PsA)

Puppis (Pup)

Pyxis (Pyx)

Reticulum (Ret)

Sagitta (Sge)

Sagittarius (Sgr)

Scorpius (Sco)

Sculptor (Scl)

Scutum (Sct)

Serpens (Ser)

Sextans (Sex)

Taurus (Tau)

Telescopium (Tel)

Triangulum (Tri)

Riferimento Supplementare

Per ragioni di spazio,obbiamo scelto di non includere nel presente manuale l'intero elenco dei 20.000 oggetti celesti che sono programmati nel database del telescopoio NorthStar.Peraltro,l'elenco completo di stelle e oggetti Messier inclusi nel database del telescopoio è disponibile online al site www.bushnell.com/manuals/telescopes per mystro riferimento.

GARANZIA/RIPARAZIONI

GARANZIA LIMITATA A VITA PER IL TELESCOPIO

Si garantisce che questo telescopo Bushnell® sare esente da difetti di materiale e fabbricazione finché rimarrà in possesso del proprietario originale. La presente garanzia limitata a vita esprime la nostra fiducia nei materiali e nella fabbricazione dei nostri prodotti e l'assicurazione di anni e anni di servizio affidavitabile.

Se il telescopo contiene componenti elettrici, si garantisce che questi saranno esenti da difetti di materiale e fabbricazione per due anni a decorrere alla data di acquisto.

In caso di difetto durante il periodo di garanzia, a notre discrezione ripareremo o sostituiremo il prodotto perché sa restituito franco destinatario. Sono escludi dalla garanzia eventuali danni causati da abuso, maneggiamento impropero, INSTALLazione o manutenzione eseguiti da persona non autorizzate dal servizio di assistenza Bushnell.

A un prodotto restituito e coperto da esta garanzia occorre allegare quanto segue:

1) Assegno/ordine di pagamento per l'importo di 15 \ 1$ US per coprige iosti di spedizione.
2) Nome e indirizzo da utilizzare per la restituzione del prodotto.
3) Una spiegazione del difetto.
4) Scontrino riportante la data di acquisto.
5) Il prodotto deve essere imballato in una scatola robusta, per prevenire danni durante iltrasporto, e va spedito franco destinatario a uno dei seguenti indirizzi:

Recapito negli Stati Uniti:

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia. In

Europa si può essere contattare la Bushnell a quello numero:

Bushnell Germany GmbH

Questa garanzia dà specifici diritti legali.

Eventuali altri diritti variano da una nazione all'altra.
