DRZ1025B - Asciugatrice BEKO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Asciugatrice
Tipo di installazione	Autoportante
Sistema di asciugatura	Condensatore a pompa di calore
Capacità massima	10 kg
Dimensioni (A x L x P)	84.6 cm x 59.7 cm x 62.2 cm
Peso	45 kg
Alimentazione elettrica	220-240 V, 50 Hz
Potenza nominale	800 W
Classe di efficienza energetica	A++
Numero di programmi	15

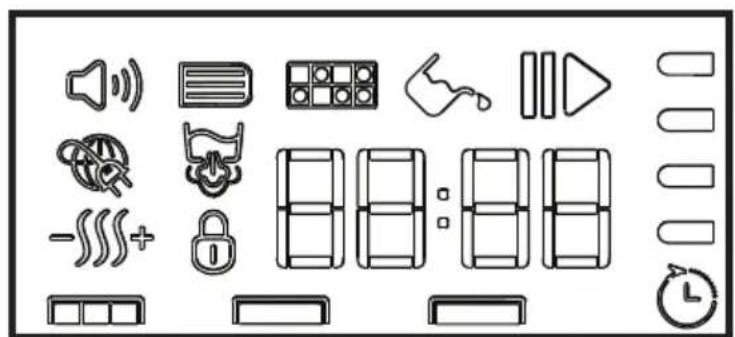

Tipo di display	Display digitale LED
Intervallo di avvio ritardato	1 - 24 ore
Inversione di rotazione	Sì
Funzione antipiega	Sì (antipiega 60 min)
Sensore di umidità	Sì (rilevamento automatico)
Luce nel tamburo	Sì
Blocco bambini	Sì
Manutenzione	Il filtro pelucchi e il condensatore richiedono pulizia regolare; il serbatoio dell'acqua deve essere svuotato.
Caratteristiche di sicurezza	Protezione da surriscaldamento, blocco sportello, blocco bambini
Ricambi e riparabilità	I ricambi comuni (filtri, guarnizione sportello, condensatore, cinghia del tamburo, scheda elettronica) sono ampiamente disponibili; l'indice di riparabilità è 8.0/10.

Domande frequenti - DRZ1025B BEKO

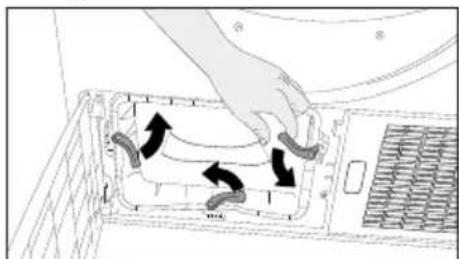

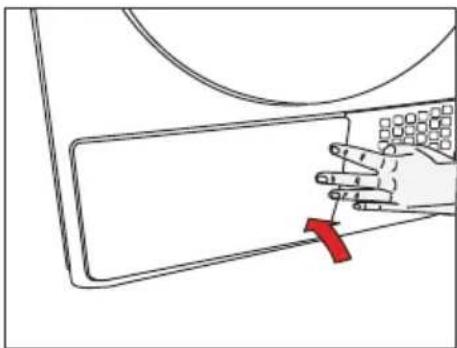

Come si pulisce il filtro del condensatore?

Aprire lo sportello di accesso in basso (o dietro il pannello), estrarre il gruppo condensatore, sciacquarlo sotto acqua corrente, spazzolare via i pelucchi e asciugarlo prima di reinstallarlo. Una pulizia regolare mantiene efficiente la pompa di calore.

Perché la mia asciugatrice non asciuga completamente i vestiti?

Controllare che il filtro pelucchi e il condensatore siano puliti, che il serbatoio dell'acqua sia vuoto e che il carico non superi la capacità consigliata. Assicurarsi inoltre che il programma selezionato corrisponda al tipo di tessuto.

Qual è la capacità di carico massima per il cotone?

La capacità massima è di 10 kg per il cotone. Ridurre il carico per delicati e sintetici per ottenere risultati di asciugatura ottimali e proteggere i tessuti.

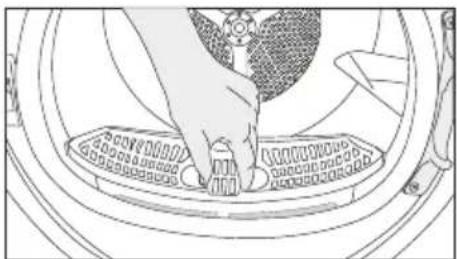

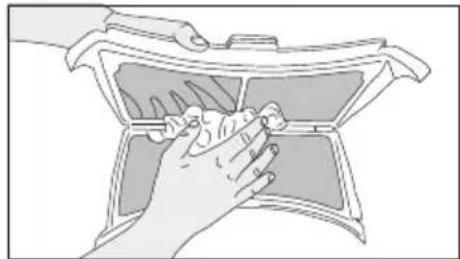

Come si pulisce il filtro pelucchi?

Dopo ogni ciclo, aprire lo sportello, estrarre il filtro pelucchi, rimuovere la lanugine a mano o con una spazzola morbida, quindi risciacquare sotto acqua se necessario. Lasciarlo asciugare completamente prima di rimetterlo. Un filtro pulito riduce il tempo di asciugatura e il consumo di energia.

Posso utilizzare l'asciugatrice senza collegamento al tubo di scarico?

Sì, questo è un'asciugatrice a condensatore. L'umidità viene raccolta in un serbatoio dell'acqua. Svuotare il serbatoio dopo ogni ciclo. In alternativa, è possibile installare il tubo di scarico fornito per convogliare l'acqua altrove, se il modello lo supporta.

Come si attiva il blocco bambini?

Tenere premuto il pulsante blocco bambini per circa 3 secondi finché non appare l'indicatore. Per sbloccare, premere e tenere premuto di nuovo. Ciò impedisce modifiche accidentali delle impostazioni durante un ciclo.

Cosa devo fare se l'asciugatrice si ferma durante un ciclo?

Controllare se lo sportello è completamente chiuso, se il serbatoio dell'acqua è pieno, se i filtri sono ostruiti o se il programma è stato interrotto. Premere il pulsante Avvio/Pausa per continuare. Se il problema persiste, contattare il servizio di assistenza.

Come posso ridurre le pieghe nel bucato?

Utilizzare l'opzione antipiega che fa ruotare il tamburo a intervalli per un massimo di 60 minuti dopo la fine del ciclo. Inoltre, rimuovere i vestiti appena il ciclo è terminato e piegarli immediatamente.

Qual è il consumo energetico per un ciclo tipico?

Per un'asciugatrice a pompa di calore da 10 kg, un ciclo completo in cotone richiede circa 2.4 kWh. La classe di efficienza energetica è A++, contribuendo a risparmiare sulla bolletta elettrica.

Posso asciugare lana o capi delicati in questa asciugatrice?

Sì, selezionare il programma delicati o lana che utilizza temperature più basse e un'azione ridotta del tamburo. Controllare sempre le etichette di manutenzione sui capi prima dell'asciugatura.

MANUALE UTENTE DRZ1025B BEKO

Leggere come prima cosa questo manuale dell'utente!

Gentile cliente,

grazie per aver scelto di acquistare un prodotto Beko. Speriamo che il suo prodotto, realizzato con un alto livello qualitativo tecnologico, le posso offrire risultati ottimali. Le consigliamo di leggere questo manuale nella sua interezza oltre ai documenti allegati, prima di iniziare a utilizzare il prodotto. Consigliamo inoltre di conservare la documentazione per poterla consultare in futuro. Qualora ceda il prodotto a un'altra persona, la invitiamo a consegnare anche manuale. Prestare attenzione a tutti i dettagli e le avvertenze indicate nel manuale dell'utente, e attenersi alle istruzioni fornite.

Consigliamo di servirsi di questo manuale per il modello indicato sulla pagina della copertina.

Leggere le istruzioni

Spiegazione dei simboli

Nel corso del presente manuale verranno utilizzati i seguenti simboli:

	Informazioni importanti. Suggerimenti utili relativamente all'uso.
	Avvertenza per situazioni di pericolo relativamente a durata di vita e proprietà.
	Avvertenza scosse elettriche.
	Avvertenza superfici calde.
	Avvertenza pericolo di incendio.

I materiali che compongono l'imballaggio del prodotto sono realizzati a partire da materiali riciclabili in conformità con le nostre Normative Ambientali Nazionali.

Non smaltire i rifiuti dell'imballaggio con i normali rifiuti domestici o con altri rifiuti, smaltirli presso i punti di raccolta dedicati indicati dalle autorità locali.

Questo prodotto è stato realizzato servendosi delle ultimissime tecnologie in condizioni rispettose dell'ambiente.

1 Istruzioni importanti per la sicurezza e l'ambiente

Questa sezione contiene istruzioni di sicurezza che vi aiuteranno a proteggere dalla rischio di lesioni personali ho da mia proprietà. Il mancato rispetto di queste istruzioni invaliderà qualsiasi garanzia.

1.1 Norme di sicurezza generali

- L'asciugatrice può essere usata da bambini di età uguale o superiore agli otto anni, e da persone le cui capacità fisiche, sensoriali o mentali non siano totalmente sviluppate, o non in possesso della giusta esperienza e delle adeguate conoscenze, a condizione che queste persone siano supervisionate o formate relativamente all'uso sicuro del prodotto e dei rischi a esso collegati. I bambini non devono giocare con l'apparecchiatura. Gli interventi di pulizia e manutenzione non vanno eseguiti dai bambini a meno che non siano supervisionati da una persona adulta

• I bambini di età inferiore agli 3 anni vanno tenuti a distanza, a meno che non siano sotto continua supervisione.
• I piedini regolabili non dovrebbero essere rimossi. Lo spazio fra l'asciugatrice e il pavimento non va ridotto servendosi di materiali quali ad esempio tappeti, legno e nastro. Ciò potrebbe causare anomalie di funzionamento dell'asciugatrice.
• Fare eseguire sempre le procedure di installazione e riparazione dal Servizio Assistenza Autorizzato. Il produttore non verrà ritenuto responsabile degli eventuali danni che potrebbero derivare da procedure eseguite da persone non autorizzate.
• Non lavare mai l'asciugatrice spruzzando o versando acqua al suo interno! C'è rischio di scossa elettrica!

Istruzioni importanti per la sicurezza e l'ambiente

1.1.1 Norme di sicurezza generali

In fase di realizzazione di un collegamento elettrico, durante la procedura di installazione, è opportuno attenersi alle istruzioni per la sicurezza elettrica.

L'apparecchiatura non deve essere alimentata mediante un dispositivo di switching esterno, ad esempio un timer, o essere collegata a un circuito regolarmente acceso o spento separatamente.

• Collegare l'asciugatrice a una presa dotata di messa a terra protetta da uno fusibile del valore indicato dall'etichetta.
  Fare in modo che la messa a terra venga eseguita da un elettricista qualificato. La nostra azienda non sarà responsabile di eventuali danni che deriveranno dall'uso del prodotto senza messa a terra in conformità con le normative locali.
• La tensione e la protezione del fusibile consentita sono informazioni indicate sulla targhetta informativa
• La tensione indicata sulla targhetta deve corrispondere alla tensione effettivamente disponibile.
• Scollegare il prodotto se non viene usato.
• Scollegare l'asciugatrice dalla presa di corrente durante le operazioni di installazione, manutenzione, pulizia e riparazione.
• Non toccare la presa con le mani umide! Non scollegare mai tirando il cavo, estrarre sempre la presa.
• Non usare prolunghe, ciabatte o adattatori per collegare l'asciugatrice alla presa di corrente al fine di ridurre il rischio di incendio e scosse elettriche.
• Il cavo di corrente deve essere a portata dopo l'installazione.

Istruzioni importanti per la sicurezza e l'ambiente

I cavi di alimentazione danneggiati vanno sostituite previa notifica alla Servizio Assistenza Autorizzato.

Qualora il prodotto abbia un difetto, non dovrebbe essere usato a meno che non venga riparato da un Agente di Servizio Autorizzato. C'è rischio di scossa elettrica!

1.1.2 Norme di sicurezza generali

Punti da prendere in considerazione per limitare il rischio di incendio:

I capi di seguito indicati non vanno messi in asciugatrice dato che sussiste un rischio di incendio.

• Capi non lavati
• I capi con macchie di olio, acetone, alcol, petrolio, cherosene, smacchiatori, prodotti per la rimozione della trementina o della paraffina, vanno lavati in acqua calda con abbondante detergente prima di essere messi in asciugatrice.

Ecco perché i capi contenenti le tipologie di macchie sopra indicate vanno lavati con estrema cura; a tal fine usare il detergente giusto e scegliere una temperatura di lavaggio adeguata.

Istruzioni importanti per la sicurezza e l'ambiente

I seguenti capi/indumenti non vanno messi in asciugatrice dato che sussiste il rischio di incendio:

• indumenti o cuscini imbottiti con schiuma di gomma (schiuma di lattice), cuffie per la doccia, tessuti resistenti all'acqua, materiali con rinforzo in gomma e cuscinetti in schiuma di gomma.
• Indumenti puliti con sostanze chimiche industriali. Oggetti quali ad esempio accendini, fiammiferi, monete, parti metalliche, ago, ecc. possono danneggiare il cestello o portare a problemi sul piano funzionale. Controllare sempre i capi di bucato inseriti in asciugatrice.

Non interrompere mai l'asciugatrice prima del termine del ciclo. In questo caso, estrarre rapidamente il bucato per dissipare il calore.

Gli indumenti lavati in modo inadeguato possono far scoppiare un incendio e perfino prendere fuoco dopo il processo di asciugatura.

- Fornire un livello di ventilazione sufficiente per impedire che i gas fuoriescano dai dispositivi che funzionano con altri tipi di carburante, comprese fiamme libere che si accumulano nella stanza in seguito all'effetto ritorno di fiamma.

I capi di biancheria intima che contengono rinforzi in metallo non vanno passati in asciugatrice.

L'asciugatrice si potrebbe danneggiare qualora i rinforzi in metallo si allentino e si rompano in fase di asciugatura.

Usare ammorbidenti e altri prodotti in conformità con le istruzioni dei rispettivi produttori.

Istruzioni importanti per la sicurezza e l'ambiente

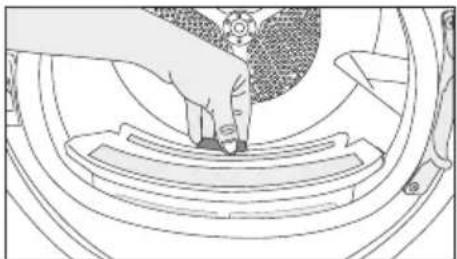

Pulire sempre il filtro lanugine prima o dopo ogni carico. Non usare mai l'asciugatrice senza il filtro lanugine installato.

• Non cercare mai di riparare da soli l'asciugatrice. Non eseguire procedure di riparazione o sostituzione sul prodotto nemmeno se si è in possesso delle nozioni e delle abilità adeguate per eseguire la procedura richiesta, a meno che ciò non sia chiaramente indicato dalle istruzioni di funzionamento o dal manuale di assistenza pubblicato. Il mancato rispetto di questa indicazione potrebbe mettere in pericolo la propria vita e la vita di altre persone.
• Nel luogo dove verrà installata l'asciugatrice non ci devono essere porte che possono essere chiuse, porte scorrevoli o con cerniera che potrebbero bloccare l'apertura della porta di carico.
• Installare l'asciugatrice in luoghi idonei per un uso domestico. (Bagno, balcone chiuso, garage, ecc.)
• Verificare che gli animali domestici non entrino all'interno dell'asciugatrice. Controllare l'interno dell'asciugatrice prima di metterla in funzione
• Non appoggiarsi sulla porta di carico dell'asciugatrice quando è aperta, dato che l'apparecchiatura si potrebbe capovolgere.
• Non acconsentire l'accumulo di lanugine intorno all'asciugatrice.

Istruzioni importanti per la sicurezza e l'ambiente

1.2 Installazione sopra a una lavatrice

• Sarà necessario usare un dispositivo di fissaggio fra le due macchine, in fase di installazione dell'asciugatrice sopra alla lavatrice. Il dispositivo di fissaggio deve essere installato da un agente di servizio autorizzato.
• Il peso totale della lavatrice e dell'asciugatrice, a pieno carico, quando sono installate una sopra l'altra, raggiunge all'incirca i 180 kg. Collocare i prodotti su una superficie solida, dotata di una capacità di carico sufficiente.

Non è possibile collocare la lavatrice sull'asciugatrice. Prestare attenzione alle seguenti avvertenze in fase di installazione della lavatrice.

Tavolo di installazione per lavatrice e asciugatrice
Profondità dell'asciugatrice	Profondità della lavatrice
	62 cm	60 cm	54 cm	50 cm	49 cm	45 cm	40 cm
54 cm	Può essere installata					Può essere installata	Non può essere installata
60 cm	Può essere installata					Non può essere installata

Istruzioni importanti per la sicurezza e l'ambiente

1.3. Impiego conforme allo scopo previsto

• L'asciugatrice è stata pensata per un uso domestico. Non è adatta per usi commerciali e non va usata al di fuori del suo ambito di utilizzo previsto.
• Servirsi dell'asciugatrice unicamente per asciugare bucato che è possibile passare in asciugatrice.
• Il produttore non si assume responsabilità derivanti da un utilizzo sbagliato o da una modalità di trasporto non adeguata.
• La vita di servizio dell'asciugatrice acquistata è pari a 10 anni. Durante questo periodo, i pezzi di ricambio originali saranno disponibili per garantire un corretto funzionamento dell'asciugatrice.

1.4 Sicurezza bambini

• I materiali di imballaggio sono pericolosi per i bambini. Tenere i materiali di imballaggio lontani dai bambini.
• I prodotti elettrici sono pericolosi per i bambini. Tenere i bambini alla larga dalla prodotto mentre è in funzione. Non consentire ai bambini di giocare con l'apparecchiatura. Servirsi di dispositivi di blocco a prova di bambino per evitare che i bambini giochino o manomettano l'asciugatrice.

Il dispositivo di blocco a prova di bambino si trova sul pannello di controllo. (Cfr. Blocco bambini)

- Tenere la porta di caricamento chiusa anche quando l'asciugatrice non è in uso.

Istruzioni importanti per la sicurezza e l'ambiente

1.5 Conformità con le normative WEEE e smaltimento dei prodotti di scarico

Questo prodotto è conforme alla direttiva WEEE dell'UE (2012/19/EU). Questo prodotto porta un simbolo di classificazione per la strumentazione elettrica ed elettronica di scarto (WEEE).

Questo prodotto è stato realizzato con componenti di alta qualità e materiali che possono essere riutilizzati e sono idonei a essere riciclati. Non smaltire il prodotto con i normali rifiuti domestici e altri rifiuti al termine del suo ciclo di vita utile. Portare il prodotto ha un centro di raccolta per il riciclaggio della strumentazione elettrica ed elettronica. Consigliamo di rivolgersi alle autorità locali per ulteriori informazioni su questi centri di raccolta.

1.6 Conformità con la direttiva RoHS:

Il prodotto acquistato è conforme con la Direttiva UE RoHS (2011/65/EU). Non contiene materiali dannosi e proibiti e indicati nella Direttiva.

1.7 Informazioni sull'imballaggio

I materiali che compongono l'imballaggio del prodotto sono realizzati a partire da materiali riciclabili in conformità con le nostre Normative Ambientali Nazionali. Non smaltire i materiali dell'imballaggio congiuntamente ai rifiuti domestici o ad altri rifiuti. Portarli presso i punti di raccolta imballaggi indicati dalle autorità locali.

Istruzioni importanti per la sicurezza e l'ambiente

1.8 Specifiche tecniche

IT

Altezza (regolabile) 84,6 cm / 86,6 cm*
Larghezza 59,7 cm
Profondità 65,4 cm
Capacità (max.) 10 kg**
Peso netto (± 4 kg) 52 kg
Tensione	Vedere etichetta tipo***
Ingresso alimentazione nominale
Codice modello

* Altezza minima: Altezza quando i piedini regolabili sono chiusi.

Altezza massima: Altezza quando i piedini regolabili sono aperti al massimo.

** Peso del bucato asciutto prima del lavaggio.

*** L'etichetta si trova dietro alla porta di carico.

	Le specifiche tecniche dell'asciugatrice sono soggette a modifica senza preavviso, al fine di migliorare la qualità del prodotto.
	I dati contenuti nel presente manuale sono schematici, che potrebbero non corrispondere alla perfezione al prodotto.
	I valori indicati sulle tacche dell'asciugatrice o in altra documentazione pubblicata fornita con l'asciugatrice sono ottenuti in laboratorio in conformità con gli standard pertinenti. Questi valori potrebbero variare, a seconda delle condizioni di funzionamento e ambientali dell'asciugatrice.

2 La vostra asciugatrice

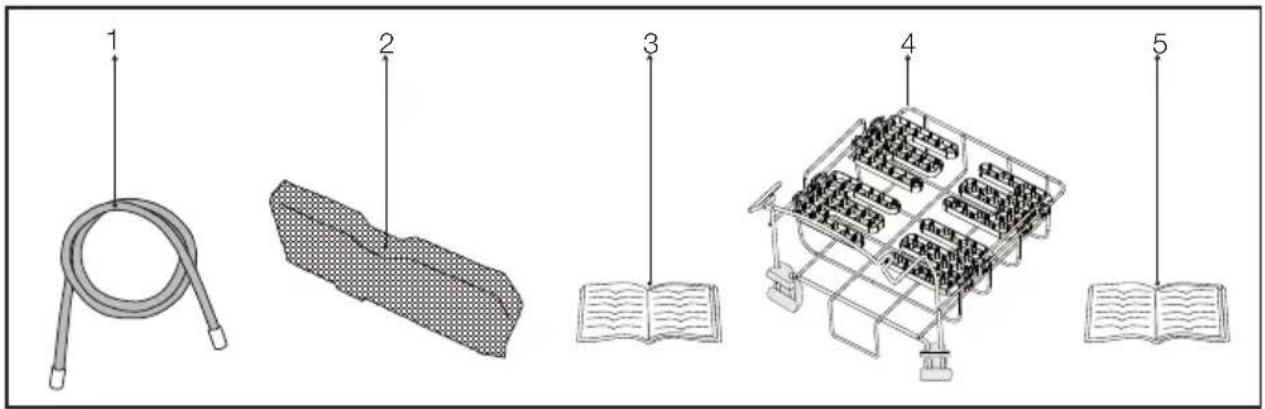

2.1 Informazioni sull'imballaggio

1. Tubo di scarico acqua *
2. Spugna di ricambio cassetto filtro*
3. Manuale dell'Utente
4. Cestello di asciugatura*
5. Manuale dell'utente del cestello di asciugatura*

*Può essere fornito in dotazione con la macchina, a seconda del modello.

3 Installazione

Prima di contattare il Centro Assistenza Autorizzato più vicino per l'installazione dell'asciugatrice, verificare che l'impianto elettrico e lo scarico dell'acqua siano adeguati consultando il manuale dell'utente. Qualora risultino idonei, contattare un elettricista e un tecnico qualificati per prendere gli accordi del caso.

	La preparazione della posizione dell'asciugatrice, oltre che gli impianti elettrici e idrici, sono di responsabilità del cliente.
	Prima dell'installazione, controllare visivamente la presenza di eventuali difetti sull'asciugatrice. In caso di danni, non procedere alla sua installazione. I prodotti danneggiati creano rischi per la sicurezza dell'utente.
	Lasciare riposare l'asciugatrice per altre 12 ore prima di iniziare a usarla.

3.1 Posizione di installazione adeguata

Installare l'asciugatrice su una superficie stabile e piana.

L'asciugatrice è pesante. Non spostarla da soli.

• Far funzionare l'asciugatrice in un'area ben ventilata a senza polvere
• Lo spazio fra l'asciugatrice e la superficie non va ridotto servendosi di materiali quali ad esempio tappeti, legno e nastro.
• Non coprire le griglie di ventilazione dell'asciugatrice.

- Nel luogo dove verrà installata l'asciugatrice non ci devono essere porte che possono essere chiuse, porte scorrevoli o con cerniera che potrebbero bloccare l'apertura della porta di carico.

- Dopo aver installato l'asciugatrice, dovrebbe restare nello stesso luogo in cui sono stati eseguiti i collegamenti. In fase di installazione dell'asciugatrice, accertarsi che la parete posteriore non abbia punti di contatto con altri oggetti (rubinetto, presa, ecc.).

• Posizionare l'asciugatrice ad almeno 1 cm dai bordi di altri mobili.
• L'asciugatrice può essere usata a temperature comprese fra +5°C e +35°C. Qualora le condizioni di funzionamento non rientrino in questa gamma, il funzionamento dell'asciugatrice ne risentirà e l'apparecchiatura si potrebbe danneggiare.
• La superficie posteriore dell'asciugatrice va collocata contro una parete.

Non collocare l'asciugatrice sul cavo di alimentazione.

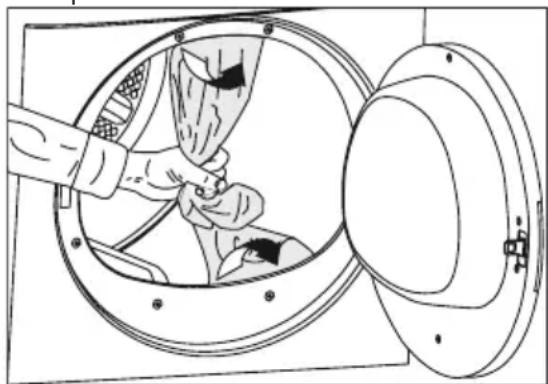

3.2 Rimozione del gruppo di sicurezza trasporto

Rimuovere il gruppo di sicurezza trasporto prima di iniziare a usare l'asciugatrice.

• Aprire la porta di caricamento.
• C'è una borsa di nylon all'interno del cestello che contiene un pezzo di polistirolo. Tenerla per la sezione contrassegnata con XX XX.
• Collocare il nylon verso sé stessi e rimuovere il gruppo di sicurezza trasporto.

Controllare che nessuna componente del gruppo di sicurezza trasporto resti all'interno del cestello.

3.3 Collegamento allo scarico

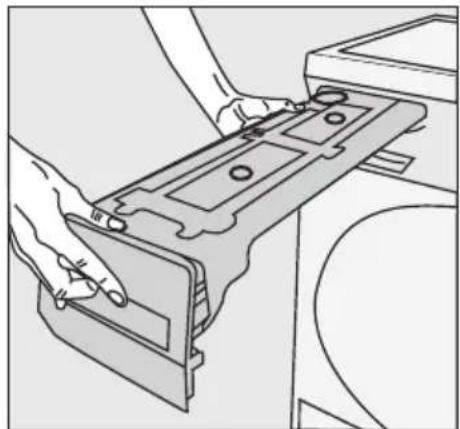

Nei prodotti dotati di unità condensatore, l'acqua si accumula nel serbatoio durante il ciclo di asciugatura. Scaricare l'acqua accumulata dopo ogni ciclo di asciugatura.

Sarà possibile scaricare l'acqua accumulata direttamente tramite il tubo dell'acqua fornito in dotazione col prodotto anziché scaricare periodicamente l'acqua raccolta all'interno del serbatoio.

Collegamento del tubo di scarico dell'acqua

1-2 Tirare il tubo sul lato posteriore dell'asciugatrice a mano per scollegarlo dal punto in cui era collegato. Non usare strumenti affiliati in fase di pulizia dell'interno dell'asciugatrice.
3 Collegare un'estremità del tubo di scarico fornito in dotazione con l'asciugatrice al punto di collegamento da cui è stato rimosso il tubo del prodotto nel passaggio precedente.
4 Collegare l'altra estremità del tubo di scarico direttamente al allo scarico dell'acqua di scarto o al lavandino.

Il collegamento del tubo deve essere eseguito in modo sicuro. Il tubo di scarico verrà inondato se il tubo fuoriesce dall'alloggiamento durante lo scarico dell'acqua.

Il tubo di scarico dell'acqua va fissato a un'altezza massima di 80 cm.

Accertarsi che il tubo di scarico dell'acqua non venga calpestato e non venga piegato fra lo scarico e la macchina.

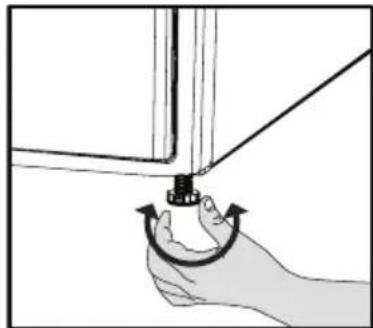

3.4 Regolazione dei piedini

• Al fine di garantire che l'asciugatrice funzioni in modo più silenzioso e senza vibrazioni, dovrà essere posizionata in piano e sarà necessario regolare i suoi piedini. Regolare i piedini della macchina fino a ottenere una posizione equilibrata.
• Ruotare i piedini verso sinistra o destra fino a che l'asciugatrice non è saldamente posizionata a terra e non si muove.

Non svitare mai i piedini regolabili dai loro alloggiamenti.

3.5 Collegamento elettrico

Per istruzioni specifiche per eseguire il collegamento elettrico in fase di installazione (cfr.

1.1.1 Sicurezza elettrica)

3.6 Trasporto dell'asciugatrice.

Scollegare l'asciugatrice prima di iniziare a usarla.

Scaricare tutta l'acqua rimasta all'interno dell'asciugatrice.

Se viene eseguito un collegamento diretto allo scarico sarà necessario rimuovere i collegamenti del tubo.

Installazione

Consigliamo di trasportare l'asciugatrice in posizione verticale. Non è possibile trasportare l'apparecchiatura in verticale, consigliamo di trasportarla inclinando il lato destro, se osservata da davanti.

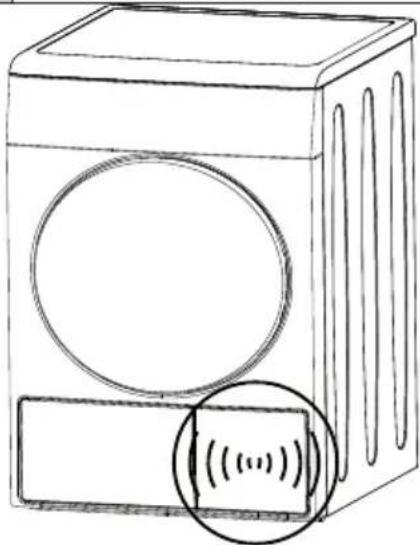

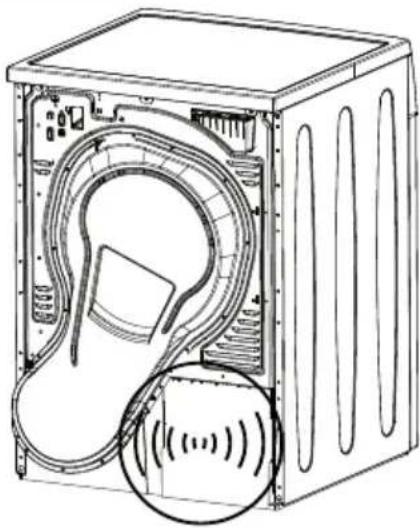

3.7 Avvertenze sui suoni

Sarà normale sentire un suono metallico dal compressore in fase di funzionamento.

L'acqua raccolta in fase di funzionamento viene pompata all'interno del serbatoio dell'acqua. Sarà normale sentire il rumore di pompaggio durante l'esecuzione di questo processo..

3.8 Sostituzione della lampadina di illuminazione

Qualora nell'asciugatrice venga usata una lampadina da illuminazionePer sostituire la lampadina/LED usata per l'illuminazione dell'asciugatrice, contattare il Servizio Autorizzato.La lampada (le lampade) usate nell'apparecchiatura non sono adatte per la normale illuminazione domestica. L'obiettivo previsto di questa lampada è quello di assistere l'utente in fase di posizionamento del bucato nell'asciugatrice di modo che l'operazione avvenga in modo facile e co-modo. Le lampade usate in questa apparecchiatura devono resistere a condizioni fisiche estreme, quali ad esempio vibrazioni e temperature al di sopra dei 50°C.

4 Procedimento

4.1 Bucato adatto per essere messo in asciugatrice

Rispettare sempre le istruzioni fornite nelle etichette degli indumenti. Asciugare unicamente il bucato con l'etichetta che indica che può essere messo in asciugatrice. Verificare inoltre di aver selezionato il programma adeguato.

SIMBOLI LAVAGGIO BUCATO

Simboli asciugatura

Adatto all'asciugatrice

No stiro

Asciugatura capi sensibili / delicati

Non asciugare con asciugatrice

Non asciugare

Non lavare a secco

Impostazioni di asciugatura

A tutte le temperature

Ad alta temperatura

A temperatura media

A temperatura bassa

Serza riscaldamento

Appendere per asciugare

Stendere per asciugare

Appendere bagnati per asciugare

Lasciare asciugare all'ombra

Lavare a secco

Stirare -

Asciugatura o vapore

Stirare ad alta temperatura

Stirare a media temperatura

Stirare a bassa temperatura

Non stirare

Stirare senza vapore

Temperatura massima

200 °C 150

°C 110

°C

4.2 Bucato non adatto per essere messo in asciugatrice

Tessuti delicati ricamai, indumenti in lana, in seta, tessuti delicati e preziosi, articoli ermetici e tende in tulle; tutti questi indumenti non sono adatti per essere messi in asciugatrice.

4.3 Preparazione del bucato per essere messo in asciugatrice

• Gli indumenti si possono attorcigliare fra di loro dopo il lavaggio. Separare il bucato prima di spostarlo nell'asciugatrice.
• Asciugare al contrario gli indumenti con accessori in metallo, quali ad esempio cerniere.
• Serrare le cerniere, i ganci, le fibbie e i bottoni.

4.4 Cosa fare per risparmiare energia

Seguendo queste informazioni sarà possibile usare l'asciugatrice in modo ecologico ed efficace dal punto di vista energetico.

• Far girare il bucato alla velocità più alta possibile in fase di lavaggio. Il tempo di asciugatura viene quindi ridotto, così come il consumo energetico.
• Ordinare il bucato a seconda del tipo e dello spessore. Asciugare insieme tipologie di indumenti simili. Ad esempio gli asciugapiatti sottili e le tovaglie si asciugano prima rispetto gli asciugamani da bagno spessi.
• Attenersi alle istruzioni nel manuale dell'utente per la selezione programma.
• Non aprire la porta di carico dell'apparecchiatura a meno che la cosa non sia necessaria. Qualora sia necessario aprire la porta di carico, non tenerla aperta a lungo.
• Non aggiungere bucato bagnato mentre l'asciugatrice è in funzione

Procedimento

• Pulire il filtro lanugine prima o dopo ogni ciclo di asciugatura.
• Pulire il filtro periodicamente quando c'è una raccolta di aria visibile o quando si accende il simbolo, se c'è un simbolo di avvertenza pulizia cassetto filtro « disponibile.
• Aerare la stanza in cui si trova l'asciugatrice durante l'operazione di asciugatura.

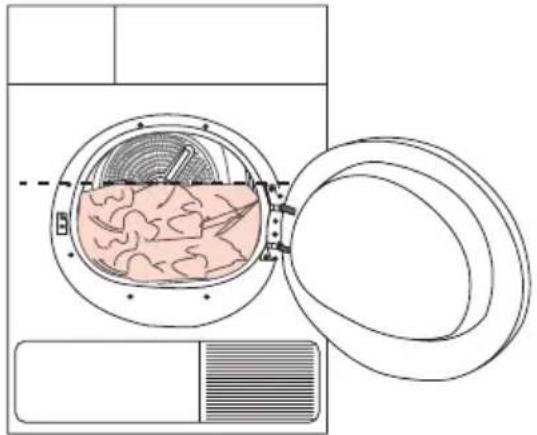

4.5 Capacità di carico corretta

Attenersi alle istruzioni nella "Tabella di consumo e selezione Programma". Non caricare più dei valori di capacità indicati nella tabella.

Consigliamo di non caricare il buca-to oltre il livello indicato nella figura. Le performance di asciugatura diminuiscono quando la macchina è sovraccarica. Inoltre, l'asciugatrice e il bucato si possono danneggiare.

I seguenti pesi sono forniti come esempi.

Bucato	Pesi approssimativi (g)*
Coperte-trapunte in cotone (doppie)	1500
Coperte-trapunte in cotone (singola)	1000
Lenzuola (doppie) 500
Lenzuola (singole) 350
Tovaglie di grandi dimensioni	700
Tovaglie di piccole dimensioni	250
Tovaglioli 100
Asciugamani da bagno 700
Asciugamani 350
Camicette 150
Camicie in cotone 300
Camicie 250
Abiti in cotone 500
Abiti 350
Jeans 700
Fazzoletti (10 pezzi) 100
T-Shirt	125

*Peso del bucato asciutto prima del lavaggio.

5 Funzionamento del prodotto

5.1 Pannello di controllo

1. Manopola di selezione programma
2. Pulsante di regolazione del livello di asciugatura
3. Pulsante livello avvertenze audio
4. Visualizzazione
5. Pulsante ON/OFF
6. Pulsante Avvio/Pausa
7. Pulsante tempo fine
8. Pulsante preferiti
9. Pulsante di selezione programmi timer
10. Pulsante Anti-pieghe / blocco bambini

5.2 Pulsanti Display

Simbo avvertenza audio

Simbolo di avvertenza pulizia cassetto filtro

Simbolo di avvertenza pulizia filtro

Simbolo di avvertenza serbatoio acqua

Simbolo Start / Pause

Simbolo Smart grid

Simbolo di avvertenza serbatoio vapore

Livello di asciugatura

Simbolo di avvertenza blocco bambini

End time symbol

Indicatore tempo restante*

Barra di avanzamento programma

*Il tempo che compare sul display indica il tempo restante fino alla fine del programma e varia a seconda del livello di umidità del bucato nonché del modello dell'asciugatrice.

Funzionamento del prodotto

5.3 Preparazione della macchina

1. Collegare la macchina.
2. Collocare il bucato all'interno della macchina.
3. Premere il pulsante On/Off/Annulla per 1 secondo (lungo).
4. Quando la macchina viene usata per la prima volta, inizia con il programma di dichiarazione (asciugatura guardaroba per il cotone.)

Premendo il pulsante On/ Off/Cancel non significa che il programma è stato avviato. Premere il pulsante Start / Pause per avviare il programma.

5.4 Selezione programma

1. Decidere il programma adeguato dalla seguente tabella che comprende i livelli di asciugatura.

2. Selezionare il programma desiderato con la manopola di Selezione Programma.

Extra Asciutto	Solo il bucato in cotone viene asciugato a una temperatura normale. Il bucato spesso e quello a più strati (asciuga-mani, panni, jeans ed ecc.) vengono asciugati in un modo che non richiede stira-tura prima di ricollocare i capi all'interno dell'armadio.
Asciutto Armadio	Il bucato normale (tovaglie, intimo, ed ecc.) viene asciugato in un modo che non richiede stiratura prima di ricollocare i capi all'interno dell'armadio.
Pronto Stiro	Il bucato normale (camicie, vestiti, ed ecc.) viene asciuga-to pronto per essere stirato.

Per ulteriori dettagli sul programma, cfr. "Tabella di consumo e selezione Programma".

5.5 Programmi principali

A seconda del tipo di tessuto, sono disponibili i seguenti programmi.

- Cotone

Asciugare il bucato resistente con questo programma. Si asciuga a una temperatura normale. Lo si consiglia per essere usato con articoli in cotone (lenzuola, piumini, asciugamani, accappatoi, ecc.).

- Tessuti sintetici

Asciugare il bucato meno resistente con questo programma. Consigliato per i tessuti sintetici.

5.6 Programmi aggiuntivi

Per i casi speciali, nella macchina sono disponibili i seguenti programmi aggiuntivi.

	I programmi aggiuntivi possono variare a seconda delle caratteristiche della macchina.
	Per ottenere risultati migliori dall'asciugatrice, sarà necessario lavare il bucato con programmi adeguati, ed eseguire la centrifuga alle velocità consigliate nella lavatrice.

- Jeans

Usare questo programma per asciugare i jeans centrifugati ad alte velocità nella lava-trice.

- Mix

Usare questo programma per asciugare sia tessuti sintetici senza pigmenti che articoli in cotone.

- Lana Refresh

Usare questo programma per la ventilazione e ammorbidire il bucato in lana che può essere lavato in lavatrice. Non usare per asciugare completamente il bucato. Estrarre e ventilare il bucato immediatamente dopo la fine del programma.

- Sport

Usare questo programma per asciugare insieme bucato sintetico e in cotone e bucato in tessuto misto.

Funzionamento del prodotto

- Xpress

Sarà possibile usare questo programma per asciugare il bucato in cotone centrifugato ad alta velocità nella lavatrice. Questo programma asciuga 1 kg di bucato in cotone (3 camicie / 3 T-shirt) in 50 minuti.

- BabyProtect

Questo programma viene usato per gli indumenti per bambini che recano l'approvazione "lavabili in lavatrice" sull'etichetta.

- Quotidiano

Questo programma viene usato per asciugare capi in cotone e tessuti sintetici con cadenza quotidiana, e almeno per 100 minuti.

- Camicie

Usare questo programma per rendere 2 camicie pronte per essere stirate in 30 minuti.

Ci potrebbe essere un po' di umidità sulle camicie al termine del programma. Consigliamo di non lasciare le camicie all'interno dell'asciugatrice.

- Delicati

Sarà possibile asciugare i capi di bucato più delicati (camicette in seta, intimo delicato, ecc.) adatti per essere asciugati o ancora il bucato che è consigliato lavare a mano a temperature più basse.

Consigliamo di usare una borsa in tessuto per evitare che gli indumenti più delicati si pieghino o danneggino nel corso del processo. Estrarre immediatamente il bucato dall'asciugatrice e appenderlo al termine del programma per evitare che si formino pieghe.

- Refresh

La sola ventilazione viene eseguita per 10 minuti senza soffiare aria calda. Grazie a questo programma sarà possibile aerare gli indumenti conservati in ambienti chiusi a lungo per togliere i cattivi odori.

- Programmi a Tempo

Sarà possibile selezionare un o dei programmi timer 10 min., 20 min., 30 min., 40 min., 50 min., 60 min., 80 min., 100 min., 120 min., 140 min. e 160 min. per ottenere il livello di asciugatura desiderato a basse temperature.

Con questo programma la macchina asciuga per il tempo selezionato a prescindere dal livello di asciugatura.

Funzionamento del prodotto

5.7 Selezione programma e tabella di consumo

IT

Programmi Capacità (kg)			Velocità centrifuga di lavatrice (rpm)	Quantità approssimativa di umidità rimanente	Tempo di asciugatura (minuti)
Cotone/Colorati
	Extra Asciutto 10 1000 % 60 225
	Asciutto armadio 10 / 5 1000 % 60 215 / 120
	Pronto stiro 10 1000 % 60 160
Babyprotect		3 1000	% 60 95
Camicie		0,5 1200	% 60 30
Jeans		4 1200	%50 110
Quotidiano		4 1200	%50 100
Mix		4 1000	%60 105
Sport		4 1000	%60 105
Xpress		1	1200 %50	50
Delicati		2	600	%40	55
Lana Refresh		1,5 600	%50	8
Sintetici
	Asciutto armadio	5	800	% 40	80
	Pronto stiro	5	800	% 40 75
Valori consumo elettricità
Programmi Capacità (kg)			Velocità centrifuga di lavatrice (rpm)	Quantità approssimativa di umidità rimanente	Valore consumo elettricità kWh
Cotone lino pronti da indossare*		10 / 5 100	0 % 60 2,37 / 1,25
Cotone pronto da stirare		10 1000	% 60 1,6
Capi sintetici pronti da indossare		5	800	% 40 0,7
Consumo di corrente della modalità OFF per il programma cotone standard a pieno carico, PO (W)					0,5
Consumo di corrente in modalità accesa per il programma cotone standard a pieno carico, PC (W)					1,0
Contiene gas a effetto serra fluorurati coperti dal Procollo di Kyoto. Sigillato ermeticamente.R134a / 0,34 kg - GWP:1430 - 0,486 tCO2e

* : Programma standard Etichetta Energetica (EN 61121:2012) "Tutti i filtri vanno puliti prima della serie di test".
Tutti i valori indicati nella tabella sono stati fissati conformemente allo Standard EN 61121:2012. Questi valori possono discostarsi da quelli nella tabella a seconda del tipo di bu-cato, velocità della centrifuga, condizioni ambientali e fluttuazioni di tensione.

„Programma asciutto da armadio cotone“, usato a carico pieno e parziale è il programma di asciugatura standard al quale si riferiscono le informazioni nell'etichetta e nella scheda; questo programma è adatto per asciugare bucato di cotone; si tratta del programma più efficiente sul piano energetico per quanto riguarda i capi in cotone.

Funzionamento del prodotto

5.8 Funzioni Ausiliarie

Segnale sonoro

L'apparecchiatura emette un segnale sonoro quando il programma viene completato. Usare il pulsante Livello di segnale sonoro per regolare il livello audio.

Sarà possibile modificare il livello audio o prima dell'inizio del programma o mentre il programma è in corso.

Livello volume basso

Selezione della regolazione livello di asciugatura

Il pulsante di Regolazione livello asciugatura viene usato per regolare il livello di asciugatura necessario. La durata del programma può variare a seconda della selezione.

Sarà possibile attivare questa funzione solo prima che il programma venga avviato.

Livello asciugatura umido

Livello asciugatura normale

Livello asciugatura extra

Funzionamento del prodotto

Anti-pieghe

Sarà possibile modificare la durata del programma Anti-pieghe servendosi del pulsante di selezione Anti-pieghe. Sarà possibile usare la funzione Anti-pieghe per evitare che il bucato si pieghi qualora il bucsato non venga estratto subito dopo la fine del programma. Questo programma ruota il bucato ogni 240 secondi per il tempo selezionato per impedire la formazione di pieghe. Le seguenti immagini identificano le variazioni di livello.

Anti-piega 30 minuti

Anti-piega 60 minuti

Anti-piega 120 minuti

	Premere il pulsante Anti-pieghe per attivare questa funzione.
	Il simbolo Anti-pieghe si illumina al termine del programma se la funzione Anti-pieghe è attivata.

Pulsante selezione preferiti

Un programma col set di funzioni ausiliarie viene salvato col pulsante Selezione preferiti. Quando il prodotto viene acceso e spento, le funzioni del programma selezionato vengono visualizzate tramite il pulsante Selezione preferiti.

1. Selezionare il programma col pulsante programma; selezionare le funzioni ausiliarie, quali ad esempio Anti-pieghe, Livello di asciugatura, ecc.
2. Premere e tenere premuto il pulsante Selezione preferiti per circa 3 secondi. Verranno salvate le caratteristiche del programma impostato.

Con la funzione Tempo di fine, il tempo di fine del programma può essere ritardato fino a 24 ore. Il tempo sul display è il totale del normale tempo di asciugatura e del tempo di fine.

• Aprire la porta di caricamento e collocare il bucato al suo interno.
• Selezionare il programma di asciugatura.

Funzionamento del prodotto

Premere il pulsante Tempo di fine per impostare il ritardo di tempo desiderato.

• Pulsante Avvio/Pausa Il Ritardo Tempo avvia il conto alla rovescia e il simbolo di ritardo tempo si illumina sul display. Il ":" nella parte centrale del tempo di tardo di visualizzato lampeggia.
• Il bucato aggiuntivo può essere caricato / estratto durante il periodo del Tempo di fine. Al termine del processo di conto alla rovescia del Tempo di fine, il simbolo del Tempo di fine scompare, inizia il processo di asciugatura e viene visualizzata la durata del programma.

Se la porta di carico viene aperta e chiusa durante il Tempo di fine, il programma passerà in modalità pausa. La funzione Tempo di fine dovrebbe riprendere premendo il pulsante Start/Pause.

Modifica del tempo di fine

Per modificare il tempo durante il conto alla rovescia:

• Il Tempo di fine viene disattivato quando l'asciugatrice viene spenta col pulsante On/Off/Annulla. Riavviare l'asciugatrice e ripetere la procedura Tempo di fine per il tempo desiderato.
• Quando l'asciugatrice viene usata per la prima volta, inizia con il programma di dichiarazione (asciugatura guardaroba per il cotone.)

Annullamento della funzione Tempo di fine

Per annullare il conto alla rovescia Tempo di fine e avviare immediatamente il programma:

- Il Tempo di fine viene disattivato quando l'asciugatrice viene spenta col pulsante On/Off/Annulla.

- Premere il pulsante Start/Pause per avviare il programma precedentemente selezionato.

5.9 Pulsanti di avvertenza

I simboli di avvertenza possono variare a seconda delle caratteristiche della macchina.

Pulizia filtro lanugine

Quando il programma è completato, compare continuamente un simbolo di avvertenza a indicare che il filtro deve essere pulito.

Per informazioni dettagliate, cfr. 6 Manutenzione e pulizia.

Se il simbolo di pulizia filtro lampeggia continuamente, cfr. 7 Guida alla risoluzione dei problemi.

Svuotamento del serbatoio dell'acqua

Quando il programma è completato, compare continuamente un simbolo di avvertenza a indicare che il serbatoio deve essere svuotato.

Per informazioni dettagliate, cfr. 6 Manutenzione e pulizia.

Se il serbatoio dell'acqua si riempie mentre il programma è in funzione, il simbolo di avvertenza inizia a lampeggiare e l'asciugatrice si mette in pausa. Scaricare l'acqua nel serbatoio dell'acqua, e premere il pulsante Start / Pause per riprendere il programma. Il simbolo di avvertenza si spegne e il programma riprende a funzionare.

Pulizia del cassetto filtro

Il simbolo di avvertenza lampeggia a ricordare che il cassetto filtro deve essere pulito.

Funzionamento del prodotto

Per informazioni dettagliate, cfr. 6 Manutenzione e pulizia.

Porta di carico aperta

Questo simbolo di avvertenza Pausa compare, e il simbolo di avanzamento programma lampeggia quando la porta di caricamento dell'asciugatrice è aperta.

5.10 Avvio del programma

Premere il pulsante Start / Pause per avviare il programma.

Il simbolo Start ▶ si illumina a indicare che il programma è stato avviato, e il simbolo “:” nella parte centrale del tempo restante continuerà a lampeggiare. Verranno visualizzate, alternativamente, la barra di avanzamento asciugatura e programma.

L'apparecchiatura è dotata di un Blocco Bambini che impedisce di interferire col flusso del programma attuale premendo qualsiasi pulsante.

Per attivare il Blocco Bambini:

• Premere e tenere premuto il pulsante Blocco bambini per 3 secondi.
• Il simbolo Blocco bambini compare sul display quando viene attivato il Blocco Bambini.

• Tutti i pulsanti, eccetto il pulsante On/Off/Cancel e il pulsante Blocco bambini sul pannello di controllo sono disattivati quando è attivo il Blocco bambini.
• I simboli sul display non cambiano neanche se la posizione della manopola di Selezione Programma viene modificata mentre il pulsante Blocco Bambini è attivo.
• Quando viene ruotata la manopola di selezione del programma e vengono premuti i pulsanti funzione, viene visualizzata l'avvertenza Blocco Bambini.
• Per avviare un nuovo programma dopo la fine del programma attuale o per interrompere il programma attuale, sarà necessario disattivare il Blocco Bambini.

Per disattivare il Blocco Bambini:

• Premere e tenere premuto il pulsante Blocco bambini per 3 secondi.
• Il Blocco bambini viene disattivato quando l'asciugatrice viene spenta col pulsante On/Off/Annulla.

5.13 Modifica del programma dopo che è stato avviato

- Dopo che l'asciugatrice inizia a funzionare, sarà possibile modificare il programma selezionato e asciugare il bucato con un programma diverso.

- Premere e tenere premuto il pulsante Start / Pause per 1 secondo per mettere in pausa il programma.

- Selezionare il programma desiderato ruotando la manopola di Selezione Programma.

- Premere il pulsante Start / Pause per avviare il programma.

Funzionamento del prodotto

Aggiungere / rimuovere il bucato mentre l'asciugatrice è in funzione

• Per aggiungere o rimuovere il bucato dopo l'avvio del programma di asciugatura:
• Premere il pulsante Start/Pause per mettere l'asciugatrice in modalità Pausa. Il processo di asciugatura si mette in pausa.
• Mentre è in Pausa, aprire la porta di caricamento, aggiungere o estrarre il bucato e chiudere la porta di carico.
• Premere il pulsante Start / Pause per riprendere il programma.

	L'eventuale bucato aggiunto dopo che il processo di asciugatura è partito può far mescolare gli indumenti già asciutti nella macchina con indumenti bagnati e il risultato sarà un bucato umido al termine del processo di asciugatura.
	Sarà possibile ripetere l'aggiunta o la rimozione del bucato tutte le volte che si desidera durante il ciclo di asciugatura. Tuttavia, questo processo aumenta il tempo del programma e il consumo energetico dato che il processo di asciugatura verrà interrotto ripetutamente. Consigliamo quindi di aggiungere il bucato prima dell'inizio del programma di asciugatura.
	Selezionando un nuovo programma ruotando la manopola di Selezione Programma mentre l'asciugatrice si trova in modalità Pausa, il programma attuale verrà annullato e saranno visualizzate le nuove informazioni del programma.
	Non toccare la superficie interna del cestello in fase di aggiunta o estrazione del bucato mentre un programma è in funzione. La superficie del tamburo e l'aria dell'asciugatrice all'interno sono calde.

5.14 Annullamento del programma

Per annullare il programma dopo l'avvio dell'asciugatrice:

• Premere e tenere premuto il pulsante Start / Pause per 1 secondo per mettere in pausa il programma e girare la manopola di selezione del programma.
• Premere e tenere premuto il pulsante On / Off / Cancel per 3 secondi e il programma verrà annullato.

Dato che il bucato asciutto sarà eccessivamente caldo in fase di annullamento del programma mentre l'asciugatrice è in funzione, attivare il programma Rinfresca per rinfrescarli.

5.15 Fine del programma

Quando il programma giunge al termine, si accendono i simboli di avvertenza Pulizia filtro lanugine e Serbatoio dell'acqua nell'indicatore di follow-up programma. Per spegnere l'asciugatrice, premere il pulsante On / Off / Cancel.

	Il programma anti-pieghe 2-ore verrà attivato sei il bucato non viene estratto dopo che il programma è giunto alla fine.
	Pulire il filtro lanugine dopo ogni asciugatura. Cfr. 6.1 Pulizia del filtro lanugine e superficie interna porta di carico.
	Scaricare il serbatoio dell'acqua dopo ogni ciclo di asciugatura. Cfr. 6.3 Scarico del serbatoio dell'acqua

6 Manutenzione e pulizia

La durata di vita del servizio aumenta e i problemi saranno ridotti se l'apparecchiatura viene pulita a intervalli regolari.

6.1 Pulizia dei Filtri Anti- Lanugine / Superficie Interna dello Sportello di Carico

I pelucchi e le fibre che si staccano dalla biancheria e si mescolano nell'aria durante il processo di asciugatura vengono raccolti dal Filtro Anti-Lanugine.

	I pelucchi di solito si formano quando si indossano i vestiti e durante il lavaggio.
	Dopo ogni processo di asciugatura pulire assolutamente il filtro anti-lanugine e le superfici interne dello sportello di carico.
	Potete pulire la sede del filtro con l'aspirapolvere..

Per pulire il filtro anti-lanugine:

• Aprire lo sportello di carico.
• Togliere il primo pezzo del filtro anti-lanugine (filtro interno) a due pezzi tenendolo e tirandolo verso l'alto.

• Pulire i pelucchi, le fibre e i grumi di cotone a mano o con un panno morbido.
• Togliere anche il secondo pezzo del filtro anti-lanugine (filtro esterno) a due pezzi tenendolo e tirandolo verso l'alto.

Fare attenzione a non far cadere i pelucchi, le fibre e i grumi di cotone nella sede del filtro rimasta aperta.

- Aprire entrambi i pezzi del filtro anti-pelucchi a due pezzi (filtro interno ed esterno) e pulire i pelucchi, le fibre e i grumi di cotone con la mano umida o con l'aspirapolvere o con un panno morbido.

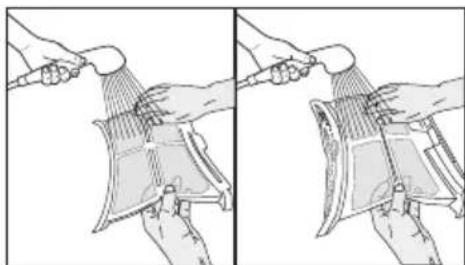

• Pulire entrambi i filtri in senso contrario all'accumulo di pelucchi con la vostra mano o con una spazzola morbida.
• Asciugare il filtro prima di inserirlo nella sua sede.

- Montare i filtri anti-pelucchi dopo averli inseriti uno dentro l'altro.

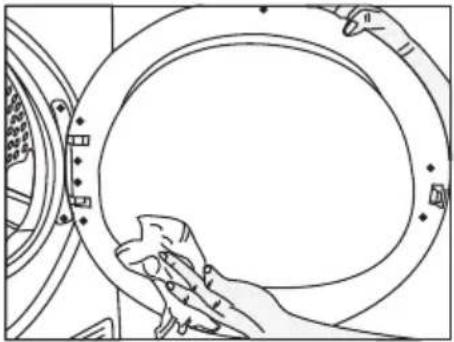

- Pulire tutte le superfici interne dello sportello di carico con un panno morbido e umido.

Manutenzione e pulizia

6.2 Pulizia del sensore

Nell'asciugatrice ci sono dei sensori di umidità che rilevano se il bucato è asciutto o meno.

Per pulire i sensori:

• Aprire la porta di carico dell'asciugatrice.
• Lasciar raffreddare la macchina se è ancora calda a causa del processo di asciugatura.

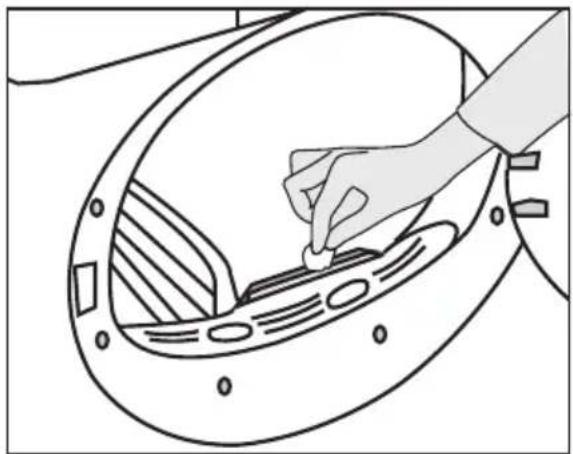

- Pulire le superfici in metallo del sensore con un panno morbido, inumidito con aceto, quinci asciugare il tutto.

	Pulire le superfici in metallo dei sensori 4 volte all'anno.
	Non usare strumenti in metallo in fase di pulizia delle superfici metalliche dei sensori.
	Non usare mai solventi, agenti detergenti o sostanze simili per la pulizia, dato che sussiste un rischio di incendio ed esplosione!

6.3 Scarico del serbatoio dell'acqua

L'umidità del bucato viene rimossa e condensata in fase di asciugatura, e l'acqua che sale si accumula nel serbatoio dell'acqua. Scaricare il serbatoio dell'acqua dopo ogni ciclo di asciugatura.

	L'acqua condensata non è potabile!
	Non togliere mai il serbatoio dell'acqua quando il programma è in funzione!

Qualora si dimentichi di scaricare il serbatoio dell'acqua, la macchina si bloccherà durante i cicli di asciugatura successivi quando il serbatoio è pieno e il simbolo di avvertenza Serbatoio Acqua lampeggia. Qualora ciò avvenga, scaricare il serbatoio dell'acqua e premere il pulsante Start / Pause per riprendere il ciclo di asciugatura.

Per scaricare il serbatoio dell'acqua: Tirare il cassetto e togliere con cura il serbatoio dell'acqua.

Manutenzione e pulizia

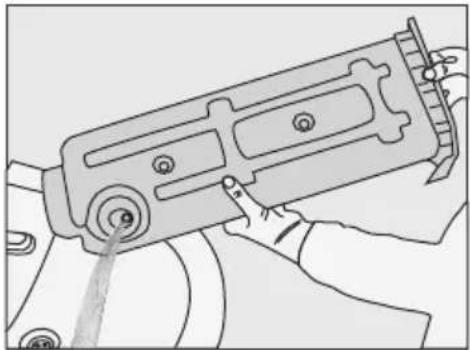

- Scaricare l'acqua nel serbatoio.

• Qualora vi sia un accumulo di lanugine nell'imbuto del serbatoio dell'acqua, pulirlo sotto acqua corrente.
• Collocare il serbatoio dell'acqua nel suo alloggiamento.

Se lo scarico diretto dell'acqua viene utilizzato, non serve svuotare il serbatoio dell'acqua.

6.4 Pulizia dell'evaporatore

I pelucchi e le fibre non catturate dal filto anti-pelucchi fuggono alle ali dell'evaporatore dietro lo zoccolo e si accumulano qui. Se il simbolo dell'evaporatore lampeggia pulire l'evaporatore ogni 6 mesi.

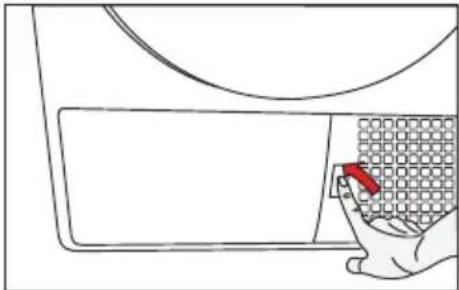

- Aprire lo zoccolo premendo il suo pulsante.

- Per aprire il coperchio del convogliatore dell'aria sbloccare la sua chiusura a scatto. Fotografia

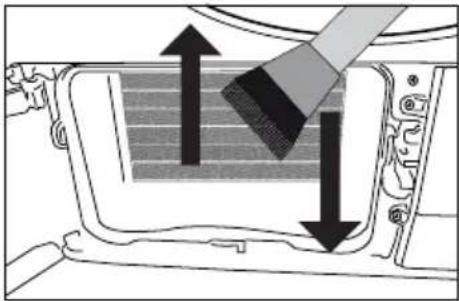

- Pulire i pelucchi sulla superficie dell'evaporatore con un panno umido/con la spazzola di un aspirapolvere dall'alto verso il basso e viceversa.

- Dopo aver terminato le operazioni di pulizia montare il coperchio del convogliatore dell'aria, chiuderlo spostando la sua chiusura e chiudere lo zoccolo.

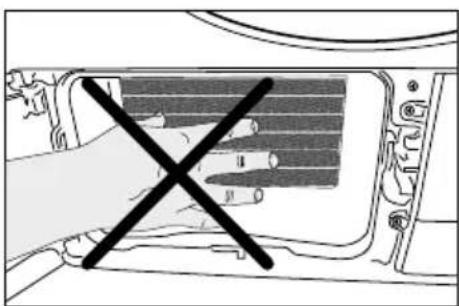

Potete pulirlo anche a mano utilizzando dei guanti di protezione. Non tentate di pulirlo a mani nude. Le alette dell'evaporatore possono danneggiare le vostre mani.

Effettuare la pulizia da destra a sinistra, puo' daneggiare le alette dell'evaporatore. In questo caso possono verificarsi problemi di asciugatura.

7 Guida alla risoluzione dei problemi

Il processo di asciugamento dura troppo tempo.

Possono essersi otturati i fori del filtro anti-lanugine (filtro interno ed esterno). >>> Lavare i filtri con acqua tiepida e asciugarli.

Puo' essersi otturata la parte anteriore dell'evaporatore.>>> Pulire la parte anteriore dell'evaporatore.

Possono essere ostacolate le griglie di aerazione davanti alla macchina.>>>Togliere eventuali oggetti posti davanti alle griglie di aerazione che ostacolano l'aerazione.

Puo' darsi che il luogo dove è stata installata la macchina sia troppo piccolo in modo da non consentire un'aerazione aduguata.>>> Aprire porte e finestre per evitare un aumento di temperatura.

Puo' essersi formato uno strato di calcare sul sensore dell'umidita'.>>> Pulire il sensore dell'umidita'.

Puo' essere stata caricata biancheria in quantita'eccessiva.>>> Non caricare eccessivamente l'asciugatrice.

La biancheria puo' non essere stata centrifugata a sufficienza.>>> Centrifugare la biancheria nella lavatrice con un numero di giri piu' elevato.

Al termine dell'asciugamento la biancheria é ancora umida.

La biancheria calda che esce a fine asciugatura risulta piu' umida di quella che é in realta'

Può essere stato utilizzato un programma non adatto al tipo di biancheria.>>> Controllare l'etichetta di manutenzione del capo e selezionare un programma adatto al tipo di biancheria e in aggiunta utilizzare i programmi di tempo.

Possono essersi otturati i fori del filtro anti-lanugine (filtro interno ed esterno). >>> Lavare i filtri con acqua tiepida e asciugarli.

Puo' essersi otturata la parte anteriore dell'evaporatore.>>> Pulire la parte anteriore dell'evaporatore.

Puo' essere stata caricata biancheria in quantita' eccessiva.>>> Non caricare eccessivamente l'asciugatrice.

La biancheria puo' non essere stata centrifugata a sufficienza.>>> Centrifugare la biancheria nella lavatrice con un numero di giri piu' elevato.

L'asciugatrice non si apre o il programma non inizia. L'asciugatrice non entra in funzione dopo aver effettuato le regolazioni

Può non essere stata inserita la spina della corrente elettrica. >>> Assicurarsi che la spina della corrente elettrica sia inserita.

Puo' essere stato lasciato aperto lo sportello di carico. >>> Assicurarsi che lo sportello di carico sia chiuso correttamente.

Il programma potrebbe non essere stato impostato o potrebbe non essere stato premuto il pulsante Start / Pausa / Annulla. >>> Assicurarsi che il programma sia stato impostato e che non sia nello stato di pausa.

Puo' essere rimasta inserita la chiusura di sciurezza per bambini. >>> Disinserire la chiusura di sciurezza per bambini.

Il programma si é interrotto senza alcuna ragione

Lo sportello di carico puo' non essere completamente chiuso. >>> Assicurarsi che lo sportello di carico sia chiuso correttamente.

Puo' esserci stata un'interruzione dell'energia elettrica. >>> Premere il pulsante Start / Pausa / Annulla per avviare il programma.

Il serbatoio dell'acqua può essere pieno. >>> Svuotare il serbatoio dell'acqua.

Guida alla risoluzione dei problemi

La biancheria si è ristretta, infeltrita o danneggiata.

Può essere stato utilizzato un programma non adatto al tipo di biancheria. >>> Controllare l'etichetta di manutenzione del capo e selezionare un programma adatto al tipo di biancheria.

Fuoriesce dell'acqua dallo sportello di carico.

Possono essrsi accumulate delle fibre sulle superfici interne dello sportello di carico o sulle guarnizioni dello sportello di carico. >>> Pulire le superfici interne dello sportello di carico e le guarnizioni dello sportello di carico.

Lo sportello di carico si apre da sé

Lo sportello di carico potrebbe non essere completamente chiuso. >>> Spingere lo sportello di carico fino a sentire il suono di chiusura.

Il simbolo di avvertimento del serbatoio dell'acqua è acceso / lampeggiante.

Il serbatoio dell'acqua può essere pieno. >>> Svuotare il serbatoio dell'acqua.Il tubo di scarico può essersi piegato. >>> Se il prodotto è collegato direttamente allo scarico dell'acqua controllare il tubo di scarico.

L'illuminazione all'interno dell'asciugatrice non è accesa (nei modelli con illuminazione)

L'asciugatrice può non essere stata aperta con il pulsante On / Off. >>> Verificare che l'asciugatrice sia in posizione aperta.La lampadina potrebbe essere difettosa. >>> Si prega di contattare il Servizio Autorizzato per cambiare la lampadina.

Il simbolo antipiega è acceso.

Può non essere partito il programma Antipiega che evita le pieghe della bianchieria rimasta dentro l'asciugatrice. >>> Spegnere l'asciugatrice e togliere la biancheria.

Il simbolo di pulizia del filtro anti-lanugine é acceso.

Possono non essere stati puliti i filtri anti-lanugine (interno ed esterno). >>> Lavare i filtri con acqua tiepida e asciugarli.Puo’ essersi formato uno strato di calcare sul fori del filtro anti-lanugine che ha determinato la loro otturazione >>> Lavare i filtri con acqua tiepida e asciugarli.l filtri anti-lanugine possono non essere stati montati. >>> Montare il filtro interno ed esterno.

La macchina emette un segnale sonoro

I filtri anti-lanugine possono non essere stati montati. >>> Montare il filtro interno ed esterno.

Il simbolo di avvertimento dell'evaporatore lampeggia

La parte anteriore dell'evaporatore potrebbe essere otturata dalle fibre. >>> Pulire la parte anteriore dell'evaporatore.l filtri anti-lanugine possono non essere stati montati. >>> Montare il filtro interno ed esterno.

L'illuminazione all'interno dell'asciugatrice è accesa (nei modelli con illuminazione)

Se é inserita la spina alla corrente elettrica, il pulsante On / Off é stato premuto e se lo sportello di carico é aperto l'illuminazione é accesa. >>> Staccare la spina dell'asciugatrice o portare il pulsante On / Off in posizione di spegnimento.

Guida alla risoluzione dei problemi

Se non è possibile risolvere il problema anche se avete seguito le istruzioni fornite in questa sezione, contattare il rivenditore da cui è stato acquistato il prodotto o il Centro di Assistenza Autorizzato. Non tentare mai di riparare da soli un prodotto non funzionante.

Qualora si riscontrasse un problema in una parte dell'apparecchiatura, sarà possibile chiedere un prodotto sostitutivo contattando l'assistenza autorizzata col numero di modello dell'apparecchiatura.

L'uso dell'apparecchiatura con componenti non originali potrebbe causare anomalie di funzionamento dell'apparecchiatura.

Il produttore e il distributore non sono responsabili delle anomalie di funzionamento derivanti dall'uso di componenti non autentiche.

SCHEDA PRODOTTO
Conforme al Regolamento delegato della commissione (UE) N. 392/2012
Nome fornitore o marchio commerciale		Beko
Nome modello		DRZ1025B
Capacità nominale (kg)		10
Tipo di asciugatrice a tamburo	Ventilato ad aria	-
	Condensatore	•
Classe di efficienza energetica(1)		A++
Consumo energetico annuale (kWh)(2)		281
Tipo di controllo	Automatico	•
	Non-automatico	-
Consumo energetico del programma cotone standard a pieno carico (kWh)		2,37
Consumo energetico del programma cotone standard a carico parziale (kWh)		1,25
Consumo energetico della modalità off per il programma cotone standard a pieno carico, Po (W)		0,5
Consumo energetico della modalità left-on per il programma cotone standard a pieno carico, Pi (W)		1,0
Durata della modalità left-on (min)		30
Programma cotone standard(3)
Durata del programma per il programma cotone standard a pieno carico, Tasc (min)		215
Durata del programma per il programma cotone standard a carico parziale, Tasc:1/2 (min)		120
Durata prevista del programma per il programma cotone standard a carico pieno e parziale ( Ti )		161
Classe di efficienza condensa(4)		A
Efficienza condensa media del programma cotone standard a carico parziale, Casc		91%
Efficienza condensa media del programma cotone standard a carico parziale, Casc:1/2		91%
Efficienza condensa prevista del programma cotone standard a carico pieno e parziale, Ci		91%
Livello potenza rumore per il programma cotone standard a pieno carico(5)		66
Incassata		-

• : Si - : No
(1) Scala da A+++ (più efficiente) a D (meno efficiente)
(2) Consumo energetico basato su 160 cicli di asciugatura del programma cotone standard a carico pieno e parziale e il consumo nelle modalità a bassa potenza. Il consumo energetico reale per ciclo dipende dal modo di utilizzo dell'apparecchio.
(3) Il programma per l'asciugatura armadio dei capi in cotone utilizzato a carico pieno e parziale è il programma di asciugatura standard a cui fanno riferimento l'etichetta e la scheda dati, cioè questo programma è adatto per asciugare il normale bucato in cotone ed è quello più efficiente in termini di consumo energetico per il cotone.
(4) Scala da G (meno efficiente) a A (più efficiente)
(5) Valore medio previsto — L_WA espresso in dB(A) re 1 pW
