Tipo di prodotto	Piano cottura a gas da incasso
Marca	Smeg
Modello	PVN750
Larghezza	75 cm
Numero di fuochi	5
Tipo di accensione	Accensione elettronica integrata
Sicurezza	Termocoppie di sicurezza con spegnimento automatico della fiamma
Materiale superficie	Acciaio inox spazzolato
Griglie	In ghisa, rimovibili
Manopole	Manopole ergonomiche in metallo
Alimentazione elettrica	220-240 V ~ 50/60 Hz (per accensione)
Alimentazione gas	Gas naturale (G20) / GPL (G30/G31)
Potenza massima	10,8 kW (circa)
Dimensioni prodotto (LxPxH)	750 x 510 x 85 mm
Dimensioni taglio	710 x 490 mm
Peso	12 kg (circa)
Classe di protezione	Classe 3
Pulizia e manutenzione	Pulire con panno umido e detergente neutro; non usare pagliette abrasive
Riparabilità	Ricambi originali disponibili presso i centri assistenza autorizzati Smeg

Domande frequenti - PVN750 SMEG

Come installare correttamente il piano cottura Smeg PVN750?

Quali tipi di gas può utilizzare il piano cottura PVN750?

Come si pulisce la superficie in acciaio inox senza rovinarla?

Cosa fare se l'accensione elettronica non scocca la scintilla?

Come funziona la sicurezza contro la fuoriuscita di gas?

Le griglie sono rimovibili per la pulizia?

Qual è la potenza massima complessiva del piano cottura?

Posso utilizzare pentole di qualsiasi diametro?

Dove posso trovare i ricambi originali per il modello PVN750?

Come regolare la fiamma minima dei bruciatori?

MANUALE UTENTE PVN750 SMEG

1. Avvertenze per la sicurezza e l'uso ____ 4

2. Posizionamento nel piano top 5

2.1 Fissaggio alla struttura di sostegno ____ 5
2.2 Posizionamento della spugnetta adesiva 6
2.3 Posizionamento delle mollette di fissaggio 6
2.4 Inserimento del piano nel foro top ____ 7

1. Collegamento elettrico 8

2. Collegamento gas 9

4.1 Allacciamento al gas liquido 9
4.2 Ventilazione dei locali 9
4.3 Scarico dei prodotti della combustione 9

1. Adattamento ai diversi tipi di gas 10

5.1 Rimozione del pianale ____ 10
5.2 Regolazione per gas liquido 11
5.3 Regolazione per gas metano 12
5.4 Regolazione dell'aria primaria 12
5.5 Rimontaggio del pianale 13
5.6 Regolazione del minimo per gas metano 13
5.7 Regolazione del minimo per gas liquido 13
5.8 Disposizione dei bruciatori sul piano di cottura 13
5.9 Lubrificazione dei rubinetti gas 13

1. Descrizione dei comandi 14

6.1 Il pannello frontale ____ 14

1. Uso del piano di cottura 15

7.1 Posizionamento delle griglie 15
7.2 Accensione dei bruciatori con dispositivo di sicurezza 18
7.3 Consigli pratici per l'uso dei bruciatori 18
7.4 Diametro dei recipienti 18

1. Pulizia e manutenzione 19

8.1 Pulizia del piano 19
8.2 Pulizia del piano vetro acidato 19
8.3 Pulizia dei componenti 19

QUESTE ISTRUZIONI SONO VALIDE SOLAMENTE PER I PAESI DI DESTINAZIONE I CUI SIMBOLI IDENTIFICATIVI SONO RIPORTATI SULLA COPERTINA DEL PRESENTE MANUALE. QUESTO PIANO DI COTTURA DA INCASSO E' DI CLASSE 3.

ISTRUZIONI PER L'INSTALLATORE: sono destinate al tecnico qualificato che deve svolgere un'adeguata verifica dell'impianto gas, eseguire l'installazione, la messa in servizio ed il collaudo dell'apparecchio.

ISTRUZIONI PER L'UTENTE: indicano i consigli d'uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione dell'apparecchio.

1. Avvertenze per la sicurezza e l'uso

QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE DELL'APPARECCHIO. OCCORRE CONSERVARLO INTEGRO E A PORTATA DI MANO PER TUTTO IL CICLO DI VITA DEL PIANO DI COTTURA. CONSIGLIAMO UNA ATTENTA LETTURA DI QUESTO MANUALE E DI TUTTE LE INDICAZIONI IN ESSO CONTENUTE PRIMA DI UTILIZZARE IL PIANO DI COTTURA. CONSERVARE ANCHE LA SERIE DI UGELLI IN DOTAZIONE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUIITA DA PERSONALE QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI. QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO DOMESTICO, ED È CONFORME ALLE DIRETTIVE CEE ATTUALMENTE IN VIGORE. L'APPARECCHIO È COSTRUITO PER SVOLGERE LA SEGUENTE FUNZIONE: COTTURA E RISCALDAMENTO DI CIBI; OGNI ALTRO USO VA CONSIDERATO IMPROPRIO. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER UTILIZZI DIVERSI DA QUELLI INDICATI.

NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE DOMESTICO. SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI DALL'IMBALLO E CONSEGNARLI AL PIÙ VICINO CENTRO DI RACCOLTA DIFFERENZIATA.

E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.

LA SPINA DA COLLEGARE AL CAVO DI ALIMENTAZIONE E LA RELATIVA PRESA DOVRANNO ESSERE DELLO STESSO TIPO E IN CONFORMITÀ ALLE NORME IN VIGORE. LA PRESA DOVRÀ ESSERE ACCESSIBILE AD APPARECCHIO INCASSATO NON STACCARE MAI LA SPINA TIRANDONE IL CAVO.

SUBITO DOPO L'INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO DEL PIANO DI COTTURA SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE. IN CASO DI MANCATO FUNZIONAMENTO, SCOLLEGARE L'APPARECCHIO DALLA RETE ELETTRICA ED INTERPELLARE IL PIÙ VICINO CENTRO DI ASSISTENZA TECNICA. NON TENTARE MAI DI RIPARARE L'APPARECCHIO.

AL TERMINE DI OGNI UTILIZZO DEL PIANO, VERIFICARE SEMPRE CHE LE MANOPOLE DI COMANDO SIANO IN POSIZIONE "ZERO" (SPENTO).

NON APPOGGIARE SULLE GRIGLIE DEL PIANO DI COTTURA PENTOLE CON IL FONDO NON PERFETTAMENTE LISCIO E REGOLARE.

NON IMPIEGARE RECIPIENTI O BISTECCHIERE CHE SUPERINO IL PERIMETRO ESTERNO DEL PIANO.

LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI MATRICOLA E LA MARCATURA SI TROVA VISIBILMENTE POSIZIONATA SOTTO IL CARTER, ALLEGATA A QUESTO MANUALE ED APPLICATA SULL'ATTESTATO DI QUALITÀ. LA TARGHETTA SUL CARTER NON DEVE MAI ESSERE RIMOSSA.

L'APPARECCHIO È DESTINATO ALL'USO DA PARTE DI PERSONE ADULTE. NON PERMETTERE A BAMBINI DI AVVICINARVISI O DI FARNE OGGETTO DI GIOCO.

QUESTO APPARECCHIO DISPONE DI CONTRASSEGNO AI SENSI DELLA DIRETTIVA EUROPEA 2002/96/CE IN MATERIA DI APPARECCHI ELETTRICI ED ELETTRONICI (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). QUESTA DIRETTIVA DEFINISCE LE NORME PER LA RACCOLTA E IL RICICLAGGIO DEGLI APPARECCHI DISMESSI VALIDE SU TUTTO IL TERRITORIO DELL'UNIONE EUROPEA.

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati dall'inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell'apparecchio e dall'utilizzo di ricambi non originali.

Istruzioni per l'installatore

2. Posizionamento nel piano top

Qualora fosse necessario adattare il piano ad un diverso tipo di gas da quello settato in fabbrica, regolarlo prima di effettuare l'incasso seguendo le istruzioni "5. Adattamento a diversi tipi di gas".

Il seguente intervento richiede un'opera muraria e/o di falegnameria e deve essere pertanto eseguito da un tecnico competente. L'installazione è realizzabile su materiali diversi, quali muratura, metallo, legno di massello e legno rivestito di laminati plastici, purché resistenti al calore (T 90°C).

2.1 Fissaggio alla struttura di sostegno

Praticare un'apertura nel piano top della struttura con le dimensioni indicate in figura, tenendo dal bordo posteriore una distanza minima di 50 mm. Questo apparecchio può essere accostato a pareti che superino in altezza il piano di lavoro, purché venga mantenuta la distanza rappresentata in figura, per evitare danneggiamenti dovuti a surriscaldamento. Assicurarsi che dai fuochi dei fornelli ad un'eventuale mensola o cappa posta in alto sulla verticale di essi vi sia una distanza minima di 750 mm.

Se installato sopra un forno, questo deve essere dotato di ventilatore di raffreddamento.

In caso di installazione su vano neutro con portine è necessario posizionare un pannello di separazione sotto il piano di cottura. Mantenere una distanza minima di 10 mm tra il fondo dell'apparecchio e la superficie del pannello, che dovrà essere facilmente estraibile per consentire un'adeguata accessibilità agli eventuali interventi di assistenza tecnica.

Istruzioni per l'installatore

2.2 Posizionamento della spugnetta adesiva

Posizionare accuratamente la spugnetta adesiva (in dotazione), sul perimetro esterno della cornice del piano.

Servirà a separare la superficie della cornice da quella del mobile. Nella figura a lato viene indicato il posizionamento corretto della spugnetta. Prestare molta attenzione durante il posizionamento, evitare di fuoriuscire dal perimetro esterno della cornice.

2.3 Posizionamento delle mollette di fissaggio

Inserire le mollette di fissaggio in ogni posizione contrassegnata dalle frecce. Le mollette garantiscono un fissaggio e una centratura ottimale.

Per incastrare le mollette al piano basta semplicemente inserirle orizzontalmente con una leggera pressione (fig. A) nell'intaglio apposito.

Ruotarle successivamente verso l'alto per incastrarle definitivamente (fig. B).

Istruzioni per l'installatore

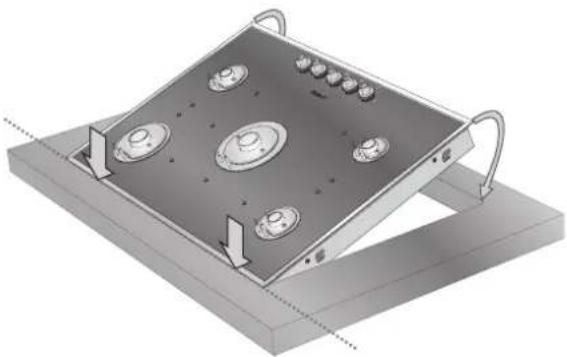

2.4 Inserimento del piano nel foro top

Prestare particolare attenzione durante la manovra d'inserimento del piano. Se le operazioni non saranno eseguite correttamente come descritto, sarà possibile danneggiare il piano cottura.

Prima dell'inserimento rimuovere le griglie (se montate) e i bruciatori dal piano.

Inserire il piano poggiando completamente la cornice sul bordo posteriore del foro top. Non fare leva sulla cornice, questa parte essendo molto delicata potrebbe danneggiarsi.

Abbassare successivamente dal lato frontale il piano, fino ad inserirlo completamente.

Istruzioni per l'installatore

3. Collegamento elettrico

Accertarsi che il voltaggio e il dimensionamento della linea di alimentazione corrispondano alle caratteristiche indicate sulla targhetta posta sotto il carter dell'apparecchio. Questa targhetta non deve mai essere rimossa.

La spina all'estremità del cavo di alimentazione e la presa a muro dovranno essere dello stesso tipo e conformi alle normative sugli impianti elettrici in vigore. Verificare che la linea di alimentazione sia provvista di adeguata messa a terra.

Far passare il cavo di alimentazione nella parte posteriore del mobile, facendo attenzione che non venga a contatto con il carter inferiore del piano di cottura o con un eventuale forno incassato sotto di esso.

Prevedere sulla linea di alimentazione dell'apparecchio un dispositivo di interruzione onnipolare con distanza d'apertura dei contatti uguale o superiore a 3 mm, situato in posizione facilmente raggiungibile e in prossimità dell'apparecchio.

Evitare l'utilizzo di riduzioni, adattatori o derivatori.

In caso di sostituzione del cavo di alimentazione, la sezione dei fili del nuovo cavo non dovrà essere inferiore a 0.75 mm² (cavo di 3 x 0.75), tenendo presente che l'estremità da collegare all'apparecchio dovrà avere il filo di terra (giallo-verde) più lungo di almeno 20 mm. Utilizzare unicamente un cavo del tipo H05V2V2-F o analogo resistente alla temperatura massima di 90°C. La sostituzione dovrà essere effettuata da un tecnico specializzato che dovrà eseguire il collegamento alla rete secondo lo schema sottostante.

L = marrone N = blu ⊕ = giallo-verde

La sostituzione del cavo alimentazione deve essere effettuata da un centro assistenza autorizzato in modo da prevenire qualsiasi rischio.

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati dall'inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell'apparecchio.

4. Collegamento gas

Se l'apparecchio viene installato su un forno bisogna evitare di fare passare il tubo del gas sul retro del forno al fine di prevenire surriscaldamenti.

Il collegamento alla rete del gas può essere effettuato con un tubo rigido in rame o con un tubo flessibile in acciaio a parete continua e nel rispetto delle prescrizioni stabilite dalla norma vigente. Per facilitare l'allacciamento, il raccordo A sulla parte posteriore dell'apparecchio è orientabile lateralmente; allentare il dado esagonale B, ruotare il raccordo A nella posizione voluta e serrare nuovamente il dado esagonale B (la sua tenuta è assicurata da una guarnizione di gomma). A operazione ultimata controllare la perfetta tenuta utilizzando una soluzione saponosa e mai una fiamma. Il piano di cottura è collaudato a gas metano G20(2H) alla pressione di 20 mbar. Per l'alimentazione con altri tipi di gas, vedere al capitolo "5. ADATTAMENTO AI DIVERSI TIPI DI GAS". Il raccordo di entrata del gas è filettato 1/2 " gas esterno (ISO 228-1).

Allacciamento con tubo rigido in rame: L'allacciamento alla rete del gas dovrà essere effettuato in modo da non provocare sollecitazioni di alcun genere sull'apparecchio. Il collegamento può essere realizzato utilizzando il gruppo adattatore D con bicono, interponendo sempre la guarnizione C in dotazione.

Allacciamento con tubo flessibile in acciaio: utilizzare solo tubi in acciaio inossidabile a parete continua conformi alla norma in vigore, interponendo sempre la guarnizione C in dotazione, tra il raccordo A e il tubo flessibile E.

La messa in opera con tubo flessibile dovrà essere effettuata in modo che la lunghezza della tubatura non superi i 2 metri di estensione massima; assicurarsi che i tubi non vengano a contatto con parti mobili o siano schiacciati.

4.1 Allacciamento al gas liquido

Utilizzare un regolatore di pressione e realizzare il collegamento sulla bombola nel rispetto delle prescrizioni stabilite dalle norme vigenti. Assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella mostrata al capitolo “5.2 Regolazione per gas liquido”.

4.2 Ventilazione dei locali

L'apparecchio può essere installato solo in locali permanentemente ventilati, come previsto dalle norme vigenti. Nel locale in cui è installato l'apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas e dal necessario ricambio del locale stesso. Le prese di immissione aria, protette da griglie, devono essere opportunamente dimensionate secondo le norme in vigore e collocate in modo da non essere ostruite, neppure parzialmente.

Il locale dovrà essere mantenuto adeguatamente ventilato per eliminare il calore e l'umidità prodotti dalle cotture: in particolare, dopo un uso prolungato, è consigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

4.3 Scarico dei prodotti della combustione

Lo scarico dei prodotti della combustione deve essere assicurato tramite cappe collegate ad un camino a tiraggio naturale di sicura efficienza, oppure mediante aspirazione forzata. Un efficiente sistema di aspirazione richiede un'accurata progettazione da parte di uno specialista abilitato ad eseguirlo, rispettando le posizioni e le distanze indicate dalle norme. Al termine dell'intervento l'installatore dovrà rilasciare il certificato di conformità.

5. Adattamento ai diversi tipi di gas

Prima di eseguire le seguenti operazioni l'apparecchio non deve essere incassato e alimentato.

Il piano di cottura è collaudato a gas metano G20 (2H) alla pressione di 20 mbar.

Nel caso di funzionamento con altri tipi di gas occorre sostituire gli ugelli e regolare l'aria primaria.

Per la sostituzione degli ugelli e la regolazione dei bruciatori, occorre procedere alla rimozione del pianale come descritto al seguente paragrafo.

5.1 Rimozione del pianale

Rimuovere tutti i componenti del bruciatore rispettando la sequenza numerica mostrata nelle figure sottostanti:

• Estrarre tutte le manopole tirandole verso l'alto.
• Sollevare dal piano tutti i componenti dei bruciatori.

- Rimuovere le couvette di ogni bruciatore svitando le due viti.

- Rimuovere le viti di fissaggio del pianale, prestando attenzione di rimuovere solamente le viti indicate nella figura a lato.

- Dopo aver proceduto alla rimozione di tutti i componenti sopra descritti sollevare il pianale portandolo verso l'alto.

Istruzioni per l'installatore

5.2 Regolazione per gas liquido

Allentare la vite C e spingere a fondo il regolatore d'aria D.

Con una chiave da 7 mm togliere l'ugello E e sostituirlo con quello opportuno, seguendo le indicazioni riportate nelle tabelle di riferimento al tipo di gas da utilizzare. La coppia di avvitamento dell'ugello non deve superare i 3 Nm.

Regolare l'aria facendo scorrere il regolatore D fino ad ottenere la distanza "X" riportata nella tabella al paragrafo "5.4 Regolazione dell'aria primaria".

Bloccare il regolatore D avvitando la vite C.

5.3 Regolazione per gas metano

Il piano di cottura è collaudato a gas metano G20 (2H) alla pressione di 20 mbar. Per riportare l'apparecchio alla condizione di funzionamento con questo tipo di gas, effettuare le stesse operazioni descritte al paragrafo "5.2 Regolazione per gas liquido" scegliendo però gli ugelli e regolando l'aria primaria conformemente al gas metano, come indicato nella tabella seguente e al paragrafo "5.5 Regolazione dell'aria primaria".

Bruciatore	Portata termica Nominale (kW)	Gas metano – G20 20 mbar
Diametro ugello Portata Ridotta		1/100 mm (W)
Ausiliario 1.05 73 400
Semi rapido 1.7 92 450
Rapido 3.0 123 1050
Ultra-Rapido 5.0 165 1400

5.4 Regolazione dell'aria primaria

Riferita alla distanza "X" in mm.

BRUCIATORE	G2020 mbar	G30/G3130/37 mbar
Ausiliario	0.5 9.5
Semi rapido	1 1
Rapido	2 3
Ultra-Rapido	4 aperto

Per identificare i bruciatori sul vostro piano cottura, fare riferimento ai disegni presenti al paragrafo “5.8 Disposizione dei bruciatori sul piano di cottura”.

Istruzioni per l'installatore

5.5 Rimontaggio del pianale

Procedere in senso inverso rispetto alle istruzioni riportate al paragrafo “5.1 Rimozione del pianale”.

Rimontando le couvette controllare che le guarnizioni siano posizionate correttamente.

Posizionare le griglie come descritto nel capitolo 7.1 Posizionamento delle griglie.

5.6 Regolazione del minimo per gas metano

Riposizionare i componenti sul bruciatore e infilare le manopole sulle astine dei rubinetti.

Accendere il bruciatore e portarlo sulla posizione di minimo.

Estrarre nuovamente la manopola e agire sulla vite di regolazione all'interno o a lato dell'astina del rubinetto (a seconda dei modelli), fino ad ottenere una fiamma minima regolare.

Rimontare la manopola e verificare la stabilità della fiamma del bruciatore (ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo la fiamma non dovrà spegnersi).

5.7 Regolazione del minimo per gas liquido

Per la regolazione del minimo con gas liquido occorre avvitare completamente in senso orario la vite alloggiata all'interno o a lato dell'astina del rubinetto (a seconda dei modelli).

I diametri dei by-pass per ogni singolo bruciatore sono riportati nel "5.2 Regolazione per gas liquido".

Dopo la regolazione con un gas diverso da quello di collaudo, sostituire l'etichetta posta sul carter dell'apparecchio con quella corrispondente al nuovo gas. L'etichetta è situata all'interno della busta ugelli GPL (G30 – G31).

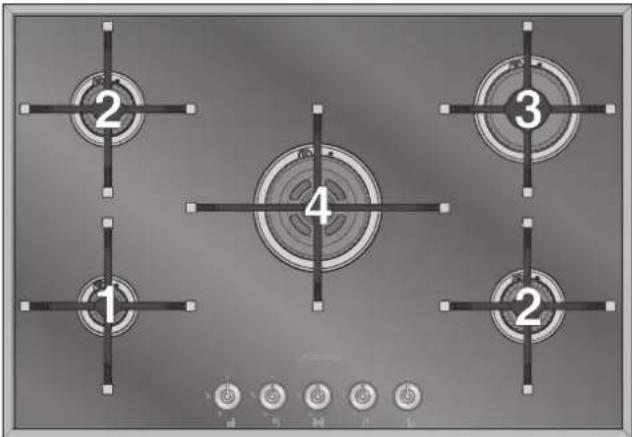

5.8 Disposizione dei bruciatori sul piano di cottura

Tipo di bruciatore

1 Ausiliario
2 Semirapido
3 Rapido
4 Ultrarapido

5.9 Lubrificazione dei rubinetti gas

Col tempo, può accadere che il rubinetto del gas presenti difficoltà di rotazione bloccandosi. Provvedere alla sua pulizia interna e sostituirne il grasso lubrificante. Questa operazione andrà eseguita da un tecnico specializzato.

6. Descrizione dei comandi

6.1 Il pannello frontale

Tutti i comandi e i controlli del piano sono riuniti sul pannello frontale.

ZONA COMANDI

DESCRIZIONE DELLA MANOPOLA

L'accensione della fiamma avviene premendo e contemporaneamente ruotando la manopola in senso antiorario sul simbolo di fiamma minima

Per regolare la fiamma ruotare la manopola sulla zona tra il massimo de il minimo

Lo spegnimento del bruciatore avviene riportando la manopola in posizione O.

DISPOSIZIONE DEI BRUCIATORI – Descrizione dei simboli

Bruciatore Anteriore Sinistro

Bruciatore posteriore sinistro

|□| Bruciatore centrale

Bruciatore posteriore destro

Bruciatore anteriore destro

Istruzioni per l'utente

7. Uso del piano di cottura

Assicurarsi che le couvette E di fissaggio, i bruciatori, le corone e le griglie siano montati in modo corretto.

Le tacche A delle corone spartifiamma devono inserirsi negli alloggiamenti B del bruciatore. I fori C di quest'ultimo vanno infilati nelle candelette e nelle termocoppie D presenti sul piano.

7.1 Posizionamento delle griglie

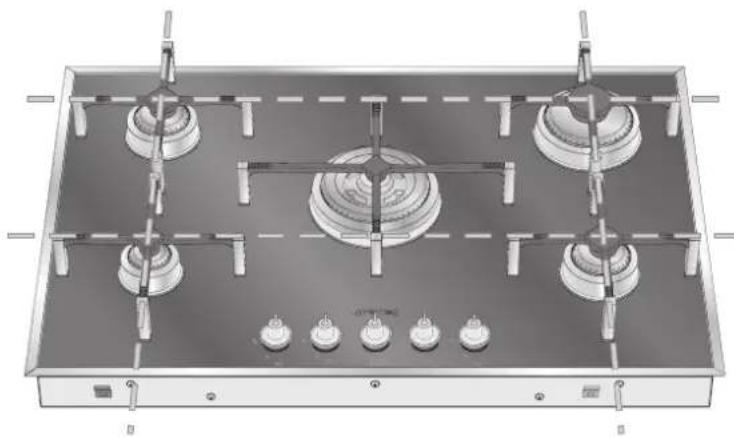

Le griglie vengono fornite non alloggiate sul piano. Per effettuare il posizionamento corretto di ciascuna griglia sul relativo bruciatore seguire le istruzioni riportate di sotto:

Ogni griglia deve essere posizionata sul corrispondente bruciatore per garantire il funzionamento corretto.

Prestare molta attenzione nell'associare i diversi diametri centrali delle griglie, alle corone spartifiamma.

Istruzioni per l'utente

All'estremità dei piedi delle griglie sono presenti dei gommini in silicone aventi un foro da centrare sul relativo pernetto di fissaggio posto sul piano.

Per posizionare la griglia occorre innanzitutto centrare i pernetti di fissaggio (1) e (2) e successivamente abbassarla fino ad appoggiarla sul piano.

I piedini delle griglie dopo il posizionamento non devono rimanere sospesi dal piano, ma devono appoggiare su di esso.

Assicurarsi che le griglie siano semplicemente centrate sui rispettivi bruciatori, senza costringere quest'ultime a stare sollevate o inclinate; in tal caso ripetere il posizionamento.

Istruzioni per l'utente

Dopo aver eseguito le operazioni descritte precedentemente (per ognuna delle griglie), il piano si mostrerà nelle condizioni indicate nella figura sottostante, con i piedini delle griglie disposti secondo un motivo di linee orizzontali e verticali.

Nel caso si noti una particolare instabilità di una pentola, controllare di non aver posizionato in modo errato le griglie.

Istruzioni per l'utente

7.2 Accensione dei bruciatori con dispositivo di sicurezza

In corrispondenza di ogni manopola è indicato il bruciatore associato (l'esempio a lato corrisponde al bruciatore anteriore sinistro).

L'apparecchio è dotato di accensione elettronica. È sufficiente premere e contemporaneamente ruotare in senso antiorario la manopola sul simbolo di fiamma minima, fino ad accensione avvenuta. Tenere premuta la manopola circa 2 secondi per mantenere accesa la fiamma e per attivare il dispositivo di sicurezza. Può accadere che il bruciatore si spenga al momento del rilascio della manopola. In questo caso, ripetere l'operazione tenendo premuta la manopola più a lungo.

Quando il bruciatore si sarà acceso la manopola di azionamento rispettiva si illuminerà ad indicare la sua accensione. La manopola si spegnerà dopo alcuni secondi da, quando sarà ruotata sulla posizione di O oppure in caso di spegnimento accidentale. L'accensione e lo spegnimento della manopola sono graduali.

Se i bruciatori dovessero spegnersi accidentalmente, dopo un intervallo di circa 20 secondi interverrà il dispositivo di sicurezza a bloccare l'uscita del gas, anche a rubinetto aperto.

7.3 Consigli pratici per l'uso dei bruciatori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto e regolare provvisti di coperchio e proporzionati al bruciatore (vedere paragrafo "7.5 Diametro dei recipienti").

Durante la cottura, per evitare scottature o danni al piano top, tutti i recipienti o le bistecchiere devono essere posizionati all'interno del perimetro del piano di cottura e devono mantenere una distanza minima di 5-7 cm dalle manopole.

7.4 Diametro dei recipienti

BRUCIATORI
∅ min. e max. (in cm)

1 Ausiliario 7-18
2 Semirapido 10-24
3 Rapido 18-24
4 Ultrarapido 24-28

8. Pulizia e manutenzione

Prima di ogni intervento occorre disinserire l'alimentazione elettrica all'apparecchio.

Non utilizzare un getto di vapore per pulire l'apparecchio.

8.1 Pulizia del piano

Per una buona conservazione del piano di cottura, occorre pulirlo regolarmente al termine di ogni uso, dopo averlo lasciato raffreddare.

8.1.1 Pulizia ordinaria giornaliera del piano in vetro

Per pulire e conservare le superfici del vetro usare sempre e solo prodotti specifici, che non contengano abrasivi o sostanze acide a base di cloro.

Modo d'uso: versare il prodotto su un panno umido e passare sulla superficie, risciacquare accuratamente e asciugare con uno straccio morbido o con una pelle di daino.

8.1.2 Macchie di cibo o residui

Evitare nel modo più assoluto l'uso di spugne metalliche e raschietti taglienti per non danneggiare le superfici.

Usare i normali prodotti per vetro, non abrasivi, servendosi di spugne antigraffio ed eventualmente di utensili di legno o materiale plastico.

Risciacquare accuratamente e asciugare con uno straccio morbido o con una pelle di daino.

8.2 Pulizia del piano vetro acidato

8.2.1 Unto

Utilizzare detersivo piatti e panno in microfibra.

8.2.2 Aloni e incrostazioni

Utilizzare Crema inox oppure creme leggermente abrasive; lasciare agire il prodotto alcuni minuti e passare con un panno in microfibra.

8.2.3 Incrostazioni persistenti

Nel caso l'utilizzo del panno in microfibra non risulti sufficiente è possibile utilizzare una spugnetta abrasiva in ottone in abbinamento a Crema inox o creme abrasive reperibili in commercio.

Per evitare incrostazioni difficili da rimuovere si consiglia di pulire il piano al termine di ogni cottura.

8.3 Pulizia dei componenti

Non utilizzare per la pulizia delle manopole prodotti aggressivi contenenti alcool o prodotti per la pulizia dell'acciaio e del vetro, poiché potrebbero provocare danni permanenti.

NON RIMUOVERE LE COUVETTE DI FISSAGGIO PER EFFETTUARE LA PULIZIA DEL PIANO.

I componenti descritti di seguito non possono essere lavati in lavastoviglie.

8.3.1 Le manopole

Le manopole vanno pulite con un panno morbido, inumidito con acqua tiepida ed asciugate accuratamente. Possono essere facilmente estratte tirandole verso l'alto.

Istruzioni per l'utente

8.3.2 Le griglie

Estrarre le griglie e pulirle in acqua tiepida e detersivo non abrasivo, avendo cura di togliere ogni incrostazione. Rimontarle sul piano di cottura secondo le indicazioni descritte nel paragrafo "7.1Posizionamento delle griglie".

8.3.3 Le corone spartifiamma

I cappellotti e le corone spartifiamma sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo avendo cura di togliere ogni incrostazione e attendere che siano perfettamente asciutti.

I pernetti A del bruciatore devono inserirsi negli alloggiamenti B della corona bruciatore. I fori C di quest'ultime vanno incastrati con le candette e le termocoppie D presenti sul piano.

8.3.4 Le candelette e le termocoppie

Per un buon funzionamento le candelette d'accensione e le termocoppie devono essere sempre ben pulite. Controllarle frequentemente e se necessario pulirle con uno straccio umido. Eventuali residui secchi vanno rimossi con uno stecchino di legno o un ago.
