Type de produit	Riscaldatore elettrico a inerzia fluida con connettività WiFi
Dimensioni (L x A x P)	Circa 80 x 60 x 10 cm
Peso	Circa 10 kg
Alimentazione	230 V CA, 50 Hz
Potenza	Tra 1000 e 2000 W a seconda del modello
Funzioni principali	WiFi integrato, termostato elettronico, programmazione settimanale, modalità eco, rilevamento apertura finestra, controllo remoto tramite app
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Protezione antigelo, spegnimento automatico in caso di surriscaldamento, sicurezza bambini tramite app
Ricambi e riparabilità	Ricambi disponibili (termostato, resistenza, fusibile). Riparabilità garantita da un professionista autorizzato.
Informazioni generali	Marca: DeltaCalor, Modello: Delicato WiFi, Categoria: Riscaldatore elettrico, Classe energetica: A+

Domande frequenti - DELICATO WIFI DELTACALOR

Come collegare il radiatore DELICATO WIFI alla mia rete WiFi?

Per collegare il radiatore, installa l'app DeltaCalor Connect, crea un account, quindi segui le istruzioni nell'app per aggiungere il dispositivo. Assicurati che il WiFi sia attivato e di essere vicino al radiatore durante la configurazione.

Come programmare una fascia oraria di riscaldamento?

Nell'app DeltaCalor Connect, seleziona il tuo radiatore, poi vai su 'Programmazione'. Puoi impostare fasce orarie per ogni giorno della settimana, con temperature diverse secondo le tue esigenze.

Cosa fare se il radiatore non riscalda?

Verifica prima che il radiatore sia acceso e che il termostato sia impostato a una temperatura superiore a quella ambiente. Se il problema persiste, spegni l'alimentazione per alcuni minuti e riaccendi. Se non cambia nulla, contatta il servizio post-vendita.

Come ripristinare il radiatore alle impostazioni di fabbrica?

Per ripristinare, tieni premuto il pulsante 'Reset' (situato sul retro dell'apparecchio) per 5 secondi finché il LED lampeggia. La configurazione WiFi e le programmazioni verranno cancellate.

Il radiatore è sicuro per una camera dei bambini?

Sì, il DELICATO WIFI è dotato di una sicurezza bambini tramite app e di una protezione contro i surriscaldamenti. Tuttavia, assicurati di non ostruire le prese d'aria e di rispettare le distanze di sicurezza raccomandate nel manuale.

Come pulire il radiatore?

Usa un panno morbido e asciutto per spolverare le superfici. Non utilizzare mai prodotti abrasivi, solventi o liquidi. Scollega l'apparecchio prima di pulire.

Qual è il consumo elettrico in standby?

In standby connesso (WiFi attivo), il consumo è inferiore a 2 W. In modalità standby completo, è quasi nullo. Il radiatore è progettato per essere efficiente dal punto di vista energetico.

Dove scaricare il manuale completo?

Il manuale completo è disponibile gratuitamente in formato PDF sul sito notice-facile.com o sul sito ufficiale di DeltaCalor. Puoi anche richiederlo tramite l'app.

Il radiatore funziona senza connessione Internet?

Sì, il radiatore può essere utilizzato manualmente tramite i pulsanti tattili. Tuttavia, le funzioni avanzate (programmazione remota, controllo vocale) richiedono una connessione WiFi e Internet.

Qual è la garanzia del DELICATO WIFI?

La garanzia legale di conformità è di 2 anni. DeltaCalor offre una garanzia contrattuale aggiuntiva di 3 anni sul corpo riscaldante, a condizione della registrazione del prodotto sul sito ufficiale.

MANUALE UTENTE DELICATO WIFI DELTACALOR

MANUALE DI ISTALLAZIONE

Le istruzioni riportate nel presente manuale di installazione devono essere lette attentamente per garantire la sicurezza ed il corretto funzionamento del prodotto.

Le istruzioni devono quindi essere lette prima di procedere all'installazione e si consiglia di conservarli come riferimento futuro.

Si consiglia di chiamare un tecnico qualificato per assistenza in caso di dubbi sull'installazione del prodotto.

Deltacalor è attenta all'ambiente.

Il manuale completo di istruzioni, uso e manutenzione del prodotto è sempre disponibile alla pagina web:

www.deltacalor.com/customer-care/downloads/

o, in alternativa, inquadrare il codice QR qui a fianco con il proprio smartphone.

PRESCRIZIONI DI SICUREZZA

• Qualunque danno derivante dalla mancata osservanza di queste prescrizioni determinerà l'annullamento della garanzia del fabbricante.
• Non utilizzare l'apparecchio all'esterno.
• Questo apparecchio è destinato ad un uso domestico e non deve essere impiegato per altri scopi.
• Se l'apparecchio cade, è danneggiato o non funziona, evitare di rimetterlo in funzione e verificare che la sua alimentazione elettrica sia interrotta (fusibile o disgiuntore).
• Non smontare in nessun caso l'apparecchio. Un apparecchio non correttamente riparato può esporre l'utente a vari rischi.
• Per qualunque problema, rivolgersi al proprio rivenditore di fiducia.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio di assistenza o da un tecnico qualificato, onde evitare qualsiasi pericolo.
• Attenzione: il cavo di alimentazione non deve toccare il corpo scaldante.
• Il radiatore non deve essere posizionato immediatamente al di sotto di una presa di corrente.
• L'apparecchio di riscaldamento deve essere installato in maniera tale che gli interruttori e gli altri dispositivi di comando non possano essere toccati da una persona presente nella vasca da bagno o sotto la doccia (rif. norma NF C15-100).
• L'apparecchio di riscaldamento non deve essere installato al di sotto di una presa elettrica.
• L'impianto di alimentazione dell'apparecchio deve prevedere un dispositivo di interruzione omnipolare (rif. norma NF C15-100).
• Avvertenza: per evitare il rischio di surriscaldamento, non coprire l'apparecchio. In caso contrario, l'aumento della temperatura attiverà il dispositivo di protezione interno.

Non coprire il radiatore

AVVERTENZE PER LE PERSONE DISABILI E I BAMBINI

- Questo apparecchio può essere utilizzato da persone con ridotte capacità fisiche, sensoriali, mentali o senza alcuna conoscenza del prodotto oppure da bambini di età non inferiore a 8 anni purché sorvegliati e istruiti sull'uso sicuro dell'apparecchio e consapevoli di tutti i rischi.

• I bambini non devono giocare con l'apparecchio.
• Le operazioni di pulizia e manutenzione non devono essere effettuate da bambini senza sorveglianza.
• Si consiglia di tenere fuori dalla portata dei bambini di età inferiore a 3 anni se non sottoposti a vigilanza continua.
• I bambini di età compresa tra 3 e 8 anni devono soltanto accendere o spegnere l'apparecchio, purché quest'ultimo sia installato nella posizione normale prevista e i bambini siano sottoposti a vigilanza continua o abbiano ricevuto istruzioni relative all'utilizzo dell'apparecchio in sicurezza e comprendano perfettamente i potenziali pericoli.
• I bambini di età compresa tra 3 e 8 anni non devono collegare, regolare o pulire l'apparecchio, né sottoporlo a manutenzione.

ATTENZIONE

Alcune parti di questo prodotto possono diventare molto calde e causare ustioni.

Prestare una particolare attenzione in presenza di bambini e persone disabili

AVVERTENZE PER TERMOSTATO WIFI

L'apparecchio permette il controllo a distanza attraverso una connessione WI-FI

É obbligatorio rispettare una distanza minima di almeno 20 cm dalla zona abitabile per l'uomo.

PREPARAZIONE ALL'ISTALLAZIONE

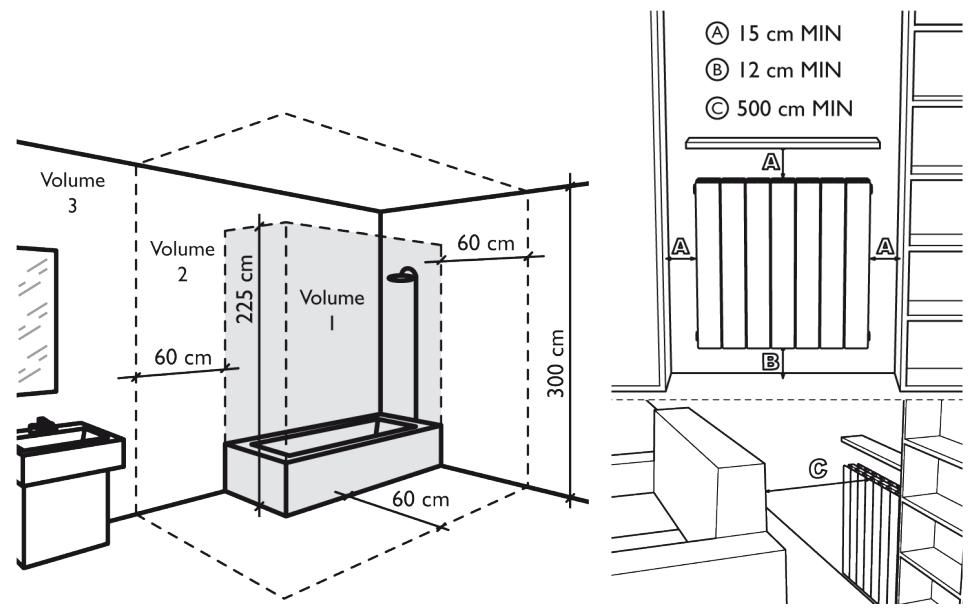

Prima di collegare l'apparecchio di riscaldamento, disinserire l'alimentazione elettrica generale.

Un apparecchio di classe II, può essere installato in tutte le stanze della casa, compresi i volumi di protezione 2 e 3 di un bagno (IP24). Si prega quindi di verificare il grado di protezione (IPXX) relativo al Vs. apparecchio.

L'apparecchio di riscaldamento deve essere installato ad una distanza minima di 15 cm da qualunque ostacolo (scaffale, tendaggi, mobili, ecc.).

ALIMENTAZIONE E COLLEGAMENTI ELETTRICI

• Conformemente alle norme in vigore, l'alimentazione dell'apparecchio di riscaldamento deve essere protetta mediante un interruttore differenziale di 30 mA ed un dispositivo di protezione contro le sovracorrenti adeguato alle caratteristiche della linea di collegamento.
• Antecedentemente al primo utilizzo, verificare che la tensione di rete corrisponda effettivamente a quella riportata sull'apparecchio.
• Questo apparecchio di riscaldamento è un apparecchio di classe II (doppio isolamento elettrico).
• È vietato il collegamento alla terra.
• L'allacciamento dei tre fili deve essere effettuato in una sca-tola di collegamento elettrico conforme alle norme in vigore.
• Se inutilizzato, per questioni di sicurezza, occorre isolare il filo pilota.

Alimentazione monofase 230 V\~ 50 Hz.

• Filo blu/grigio: Neutro
• Filo marrone: Fase
• Filo nero: Filo pilota

SCHEMA PER L'USO DEL FILO PILOTA

Configurazione in cui viene utilizzato il filo pilota

Configurazione in cui non viene utilizzato il filo pilota

Utilizzare il prodotto come mostrato nella figura 1. Non mettere in nessun caso asciugamani o indumenti sul corpo esterno (figura 2). Un uso improprio può provocare pericolosi surriscaldamenti e compromettere il funzionamento del dispositivo.

Per pulire il dispositivo, non utilizzare prodotti chimici, ma un panno umido e non abrasivo.

1

Il simbolo apposto sul prodotto, segnala l'obbligo di consegnare l'apparecchio da smaltire presso un punto di raccolta specializzato, conformemente alla Direttiva 2012/19/UE. In caso di sostituzione, l'apparecchio può anche essere restituito al rivenditore. Questo prodotto non rientra nella categoria dei rifiuti domestici ordinari. Una corretta gestione del suo smaltimento consente di salvaguardare l'ambiente e di limitare lo sfruttamento delle risorse naturali.

Dichiarazione di conformità: Il fabbricante dichiara, sotto la propria esclusiva responsabilità, che il prodotto oggetto del presente manuale soddisfa i requisiti

essenziali delle Direttive LVD 2014/35/UE, CEM 2014/30/UE e RoHS 2011/65/UE.

REGLAS DE SEGURIDAD

Fabbricato in Italia

Made in Italy

DELTACALOR s.r.l.

Via Mazzini

23801 • Calolziocorte (LC)

Italia

Tel: [phone]

www.deltacalor.com

CONFIGURATION MANUELLE

MANUAL CONFIGURATION

PRIMA CONFIGURAZIONE 59

applicazione per smartphone e collegamento wifi 59

configurazione con codice QR 61

configurazione manuale 62

aggiunta dell'impianto 63

configurazione senza wifi 65

MODALITÀ OPERATIVE 66

modalità comfort 66

modalità eco 66

modalità automatica 67

modalità antigelo 67

modalità boost 68

IMPOSTAZIONI 68

impostazioni utente 68

unità di misura 69

data e ora 69

wifi attivo 69

wifi non attivo 70

notturno 71

programma 71

lingua 72

OPZIONI 73

calibrazione sonda di temperatura 73

controllo adattativo dell'avviamento 73

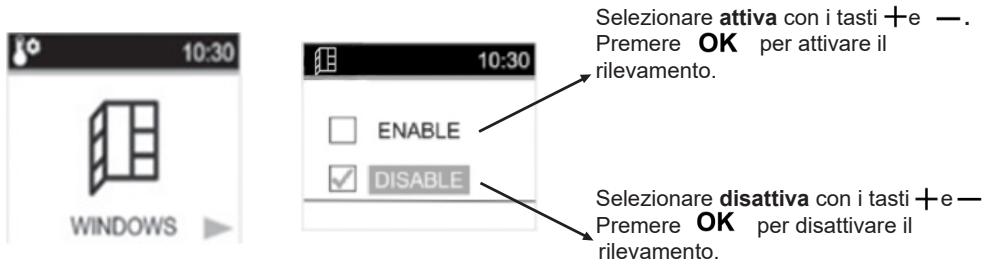

rilevamento della finestra aperta 74

potenza di riscaldamento 74

limite di potenza 75

boost setpoint 75

valore limite 75

IMPOSTAZIONI WIFI 76

informazioni wifi 76

connessione 76

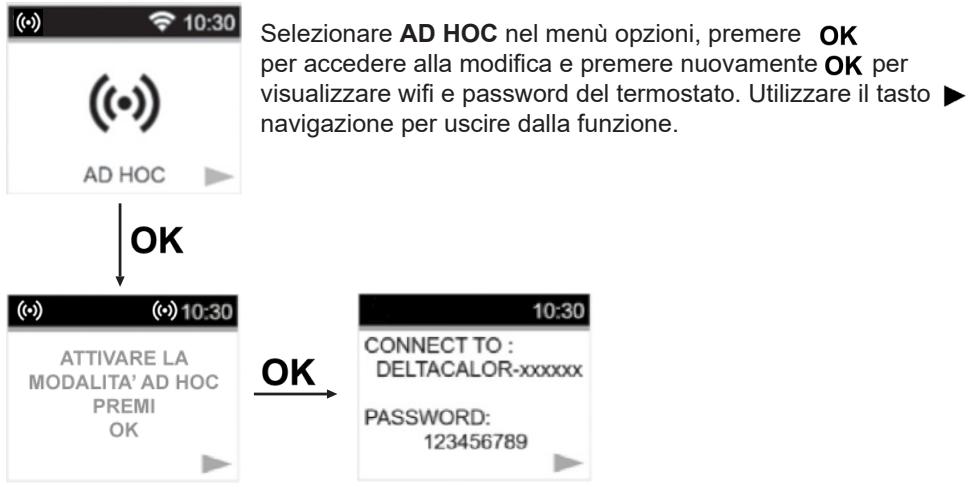

ad hoc 77

wifi off/on 77

reset wifi 78

FABBRICA 78

ripristino dati di fabbrica 78

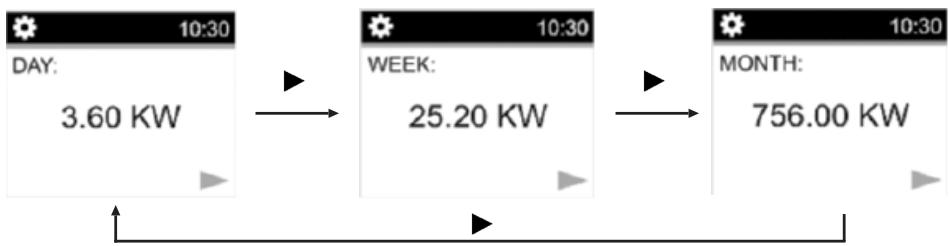

MENÙ CONSUMI 79

UTILIZZO DELL'APPLICAZIONE PER SMARTPHONE 80

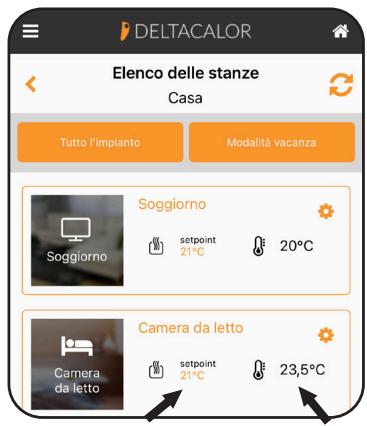

configurazione di più termostati in un impianto 80

comfort 80

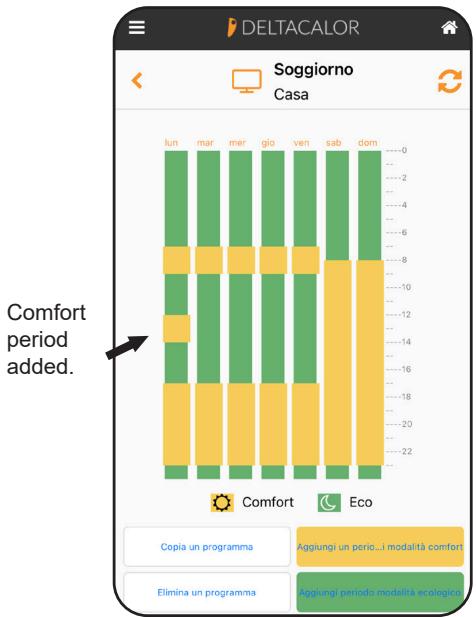

programma 81

eco/ridotto 83

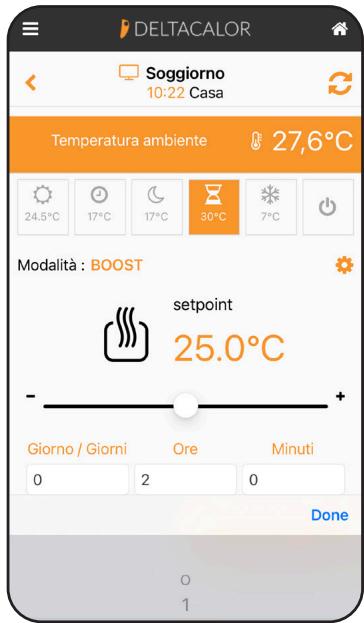

boost 83

antigelo 84

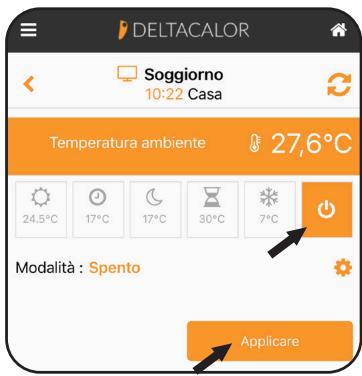

on/off 84

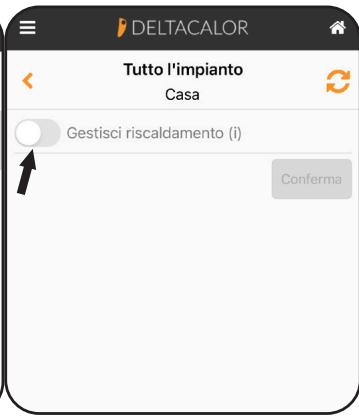

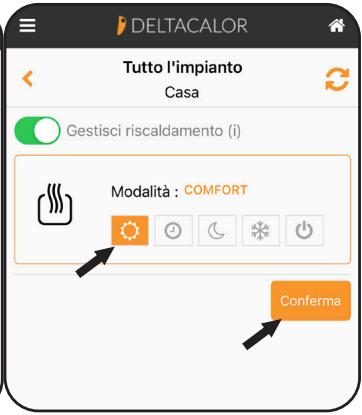

gestione di tutto l'impianto 85

modalità vacanza (non disponibile per questo modello) 85

PRIMA CONFIGURAZIONE

APPLICAZIONE PER SMARTPHONE E COLLEGAMENTO WIFI

L'applicazione DELTACALOR COMFORT permette di configurare il collegamento wifi del termostato e di comandarlo tramite il proprio smartphone.

1. Scaricare l'applicazione gratuita DELTACALOR COMFORT.

(disponibile per dispositivi IOS e Android)

1. Accedere all'applicazione inserendo le proprie credenziali; nel caso in cui si trattasse di un primo accesso è necessario registrarsi cliccando la scritta "sign in now", inserendo i relativi dati per poi confermare l'email. A questo punto tornare alla pagina di accesso e inserire le credenziali appena create.

1. Una volta effettuato l'accesso all'applicazione accendere il termostato premendo il tasto.

Selezionare la lingua premendo

ripetutamente il tasto navigazione.

Premere per OK confermare

Una volta arrivati a queste schermate passare di nuovo allo smartphone senza fare nulla sul termostato. Visualizzare a schermo il QR e procedere con i punti 6 e 7 per la configurazione con la fotocamera; visualizzare le credenziali per procedere con la configurazione manuale.

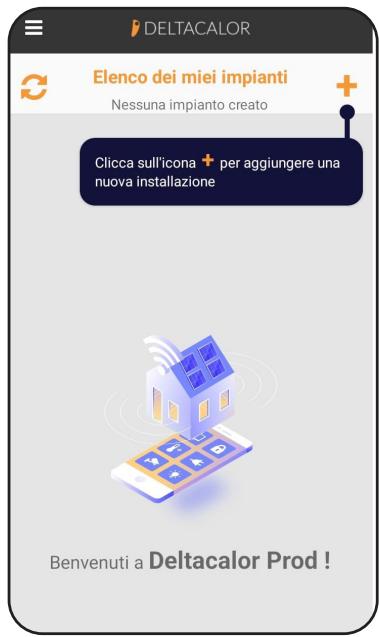

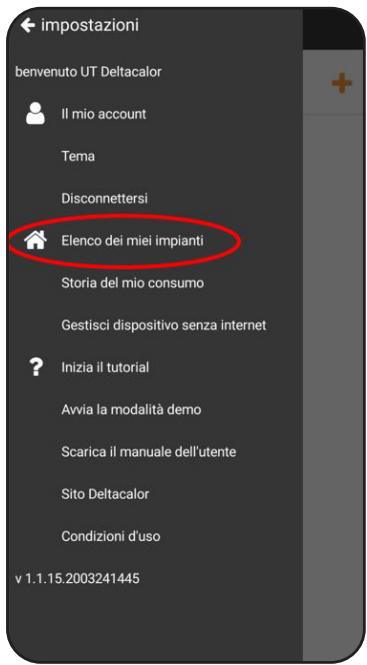

1. Cliccare su Elenco dei miei impianti


1. Cliccare su + per aggiungere il dispositivo


NOTA - nel caso in cui l'app non disponga di tutto il necessario per la configurazioen potrebbe comparire la schermata in figura.

• WIFI: per poter procedere alla configurazione è necessario che il proprio dispositivio sia connesso alla rete di casa;
• AUTORIZZAZIONE: viene fornita in fase di download dell'app;
• POSIZIONE: è necessario permettere all'app di accedere alla geolocalizzazione dello smartphone.

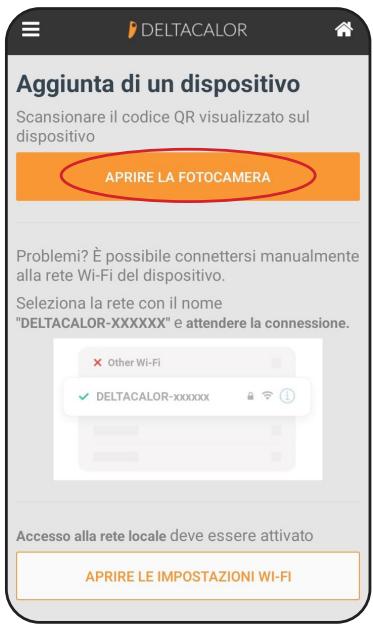

CONFIGURAZIONE CON CODICE QR

1. Cliccare su aprire la fotocamera e inquadrare il codice QR visibile sullo schermo del termostato.

2. Cliccare su connetti e attendere qualche secondo. A questo punto è possibile procedere dal punto 9 del paragrafo aggiunta dell'impianto.

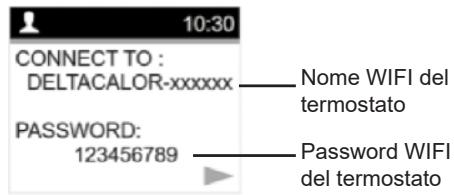

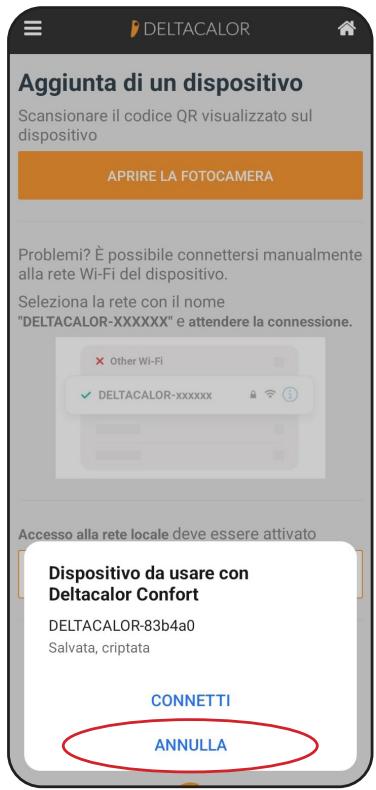

CONFIGURAZIONE MANUALE

1. Cliccare su APRIRE IMPOSTAZIONI WIFI, si verrà rimandati alle impostazioni wifi del dispositivo; collegare quindi lo smartphone al wifi del termostato e inserire la password mostrata sullo schermo del termostato. Tornare quindi sull'applicazione.

NOTA - per procedere con la configurazione è necessario visualizzare le credenziali sul termostato al posto del codice QR.

AGGIUNTA DELL'IMPIANTO

1. Denominare impianto, stanza e dispositivo, quindi cliccare su salva.

1. A questo punto è possibile collegare il termostato al wifi di casa. Selezionare il proprio MODEM nel menu a tendina e immettere la password.

2. salvare la configurazione;

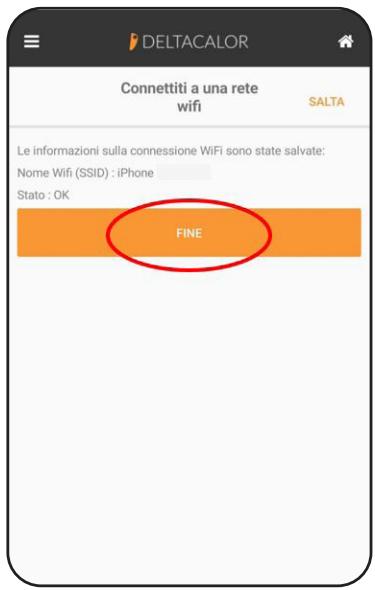

1. Cliccare su fine per confermare la procedura.

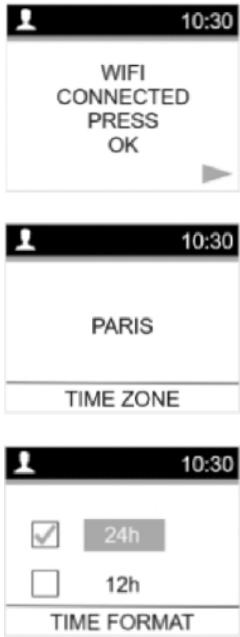

Una volta comparsa sul termostato la schermata qui a fianco, la configurazione del WIFI è stata completata correttamente; è necessario quindi impostare data e ora. Premere OK per procedere.

Selezionare il fuso orario utilizzando i tasti + e — . Premere OK per procedere.

Selezionare il formato orario utilizzando i tasti + e —. PremereOK per procedere.

CONFIGURAZIONE SENZA WIFI

Selezionare la lingua premendo ripetutamente il tasto navigazione.

Premere per OK confermare

Selezionare NO configurare il termostato senza WIFI utilizzando il tasto navigazione ▶

Premere per OK confermare

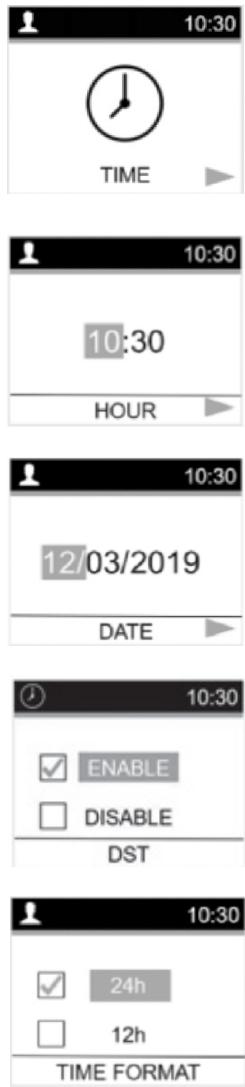

Modificare l'ora e i minuti utilizzando i tasti + e —

Premere per OK confermare

Modificare la data utilizzando i tasti + e -

Premere per OK confermare

Selezionare il formato orario utilizzando il tasto navigazione ▶. Premere OK per procedere.

MODALITÀ OPERATIVE

Utilizzare il tasto navigazione ▶ per scegliere tra le diverse modalità operative disponibili. Premere OK per accedere alla modalità selezionata, altrimenti il termostato torna all'ultima modalità utilizzata.

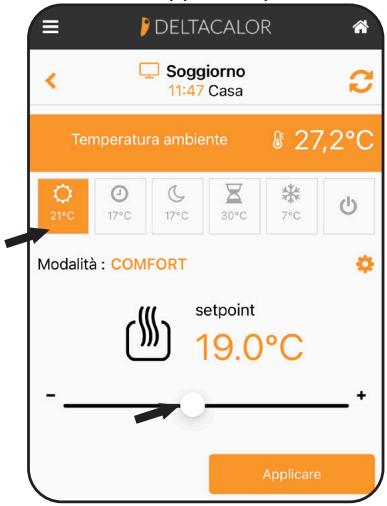

MODALITÀ COMFORT

In questa modalità di funzionamento il radiatore mantiene la temperatura al valore Comfort ✉ impostato, indipendentemente dall'orario Utilizzare i tasti e + per — modificare la temperatura e premere OK per salvarla (durante la modifica l'indicazione di temperatura lampeggia, le temperature impostabili vanno da 10°C a 30°C). Se non venisse premuto OK la nuova temperatura impostata viene salvata in automatico dopo 15 secondi.

Inoltre è possibile utilizzare il tasto OK per passare dalla temperatura impostata a quella misurata in ambiente e viceversa.

Utilizzare il tasto ▶ per tornare alla selezione delle modalità.

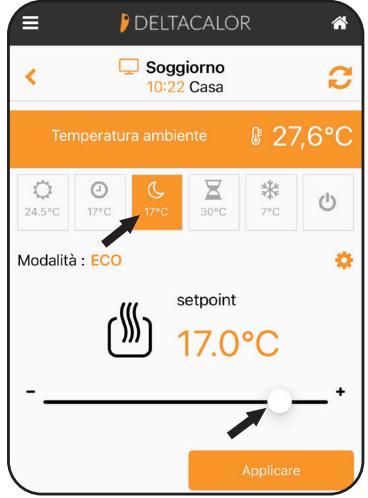

MODALITÀ ECO

In questa modalità il radiatore mantiene la temperatura al valore Ridotto ( impostato.

Utilizzare i tasti +e — per modificare la temperatura e premere OK per salvarla (durante la modifica l'indicazione di temperatura lampeggia, le temperature impostabili vanno da 5°C a 19°C). Se non venisse premuto OK la nuova temperatura impostata viene salvata in automatico dopo 15 secondi.

Inoltre è possibile utilizzare il tasto OK per passare dalla temperatura impostata a quella misurata in ambiente e viceversa.

Utilizzare il tasto navigazione per tornare alla selezione delle modalità.

MODALITÀ AUTOMATICA

Auto

IMPORTANTE

La temperatura Comfort ✉ impostata viene utilizzata nelle fasi Comfort del programma eseguito Auto in modalità.

La temperatura Ridotta (impostata viene utilizzata nelle fasi Eco del programma eseguito in modalità. Auto

In questa modalità il termostato funziona in automatico seguendo il programma scelto. (I programmi vengono selezionati nel menù impostazioni/user/programma, sono disponibili programmi preimpostati da P1 a P9 e un programma personalizzabile disponibile solo sull'app).

Utilizzare il tasto OK per visualizzare temperatura impostata e temperatura misurata.

Durante l'esecuzione della Auto modalità è comunque possibile modificare la temperatura manualmente utilizzando i tasti +e — In tal caso viene attivata una deroga e l'icona 🚗 viene visualizzata sul display. La deroga resta attiva fino al successivo cambio di temperatura nel programma o, al massimo, per due ore.

Utilizzare il tasto ▶ per tornare alla selezione delle modalità.

MODALITÀ ANTIGELO

In questa modalità il radiatore mantiene un livello minimo di temperatura che protegge l'installazione dal gelo.

Utilizzare i tasti+e — per modificare la temperatura e premere OK per salvarla (durante la modifica l'indicazione di temperatura lampeggia, le temperature impostabili vanno da 0,5°C a 7°C). Se non venisse premuto OK la nuova temperatura impostata viene salvata in automatico dopo 15 secondi. Inoltre è possibile utilizzare il tasto

per passare dalla temperatura impostata a quella misurata in ambiente e viceversa.

Utilizzare il tasto navigazione ▶ per tornare alla selezione delle modalità.

MODALITÀ BOOST

Questa modalità consente di impostare un intervallo di tempo nel quale il termostato viene settato su una specifica temperatura configurabile nel menù impostazioni (valore predefinito 30°C).

Utilizzare i tasti +e — per modificare la durata del timer (valore predefinito 1 ora, minimo 30 min, massimo 24 ore).

Premere OK per salvare le modifiche e attivare la modalità, se non venisse premuto nulla viene attivata in automatico dopo 15 secondi. Quando la modalità è in esecuzione il display mostra alternatamente temperatura misurata in ambiente e tempo restante sul timer.

Utilizzare il tasto navigazione ▶ per uscire e tornare al menù delle modalità.

IMPOSTAZIONI

Per accedere al menù delle impostazioni selezionare IMPOSTAZIONI nel menu delle modalità utilizzando il tasto navigazione ▶.

Premere OK per accedere alla impostazioni.

Per tornare al menù delle modalita selezionare ANNULLA e premere OK per confermare.

IMPOSTAZIONI UTENTE

Per accedere alle impostazioni utente selezionare UTENTE nel menù delle impostazioni utilizzando il tasto navigazione ▶.

Premere OK per accedere al relativo menù; utilizzare nuovamente il tasto ▶ navigazione per scorrere il menù. Per tornare al menù delle impostazioni selezionare ANNULLA e premere OK per confermare.

UNITÀ DI MISURA

È possibile modificare l'unità di misura della temperatura.

Valore predefinito °C (Celsius)

Altra opzione °F(Fahrenheit)

Per effettuare la modifica selezionare UNITÀ nel menù impostazioni utente. Premere OK per iniziare la modifica, effettuarla con i tasti + e—, premere nuovamente OK per confermare la scelta.

DATA E ORA

WIFI attivo

Una volta selezionata DATA E ORA nel menu impostazioni utente, premere OK per accedere alla modifica. Nel caso in cui il termostato sia connesso al WIFI verrà richiesto di selezionare solo l'area geografica e il formato. Data e ora corrette verranno settate in automatico tramite la rete.

OK

Utilizzare i tasti + e — per selezionare la zona e premere OK per confermare e procedere.

OK

Utilizzare i tasti + e — per selezionare il formato e premere OK per confermare e procedere. A questo punto data e ora risultano configurate.

WIFI non attivo

Una volta selezionata DATA E ORA nel menu impostazioni utente, premere OK per accedere alla modifica. Nel caso in cui il termostato non sia connesso al WIFI verrà richiesto di impostare manualmente i parametri.

OK

Utilizzare il tasto navigazione ▶ per passare da ore a minuti e viceversa.

Modificare i valori utilizzando i tasti + e—.

Una volta impostati i valori corretti confermare premendo OK.

Utilizzare il tasto navigazione ▶ per muoversi tra giorno, mese e anno.

Modificare i valori utilizzando i tasti + e - .

Una volta impostati i valori corretti confermare premendo OK.

Scegliere se far avvenire in automatico il cambio tra (ora legale/ora solare) o meno utilizzando i tasti + e — confermando con OK

Utilizzare i tasti + e — per selezionare il formato e premere OK per confermare e procedere.

NOTTURNO

Questa impostazione consente di modificare la visualizzazione della schermata standby. Selezionare NOTTURNO nel menù impostazioni utente e premere OK per accedere alla modifica.

PROGRAMMA

Questa funzione consente di selezionare quale tra i 9 programmi predefiniti verrà utilizzato nella modalità Auto.

Selezionare PROGRAMMA nel menù impostazioni utente e premere OK per procedere. Utilizzare il tasto per ▶ scegliere se selezionare un programma o se annullare l'operazione. In entrambi i casi è necessario premere OK per procedere.

Selezionare il programma voluto utilizzando il tasto navigazione ▶ e premere OK per confermare la scelta.

A questo punto il termostato torna in modalità Auto e mette in esecuzione il programma selezionato.

IMPORTANTE

Sul termostato sono disponibili 9 programmi predefiniti e NON modificabili. Per configurare un programma è necessario l'utilizzo dell'applicazione DELTACALOR COMFORT.

Descrizione del programmi integrati:

• P1: mattina (7h-9h), sera (17h-23h), e weekend (8h-23h)
• P2: mattina (7h-9h), mezzogiorno (12h-14h), sera (18h-23h) e weekend (8h-23h)
• P3: giorno (6h-23h), sabato (7h-24h) e domenica (notte (0h-1h), giorno (7h-23h))
• P4: sera (15h-23h) e sabato (7h-24h) e domenica (notte (0h-1h), giorno (7h-23h))
• P5: mattina (6h-8h), sera (21h-23h) e sabato (mattina 7h-9h), sera 18h-24h) e domenica (mattina (7h-9h), sera (18h-23h))
• P6: mattina (6h-8h), mezzogiorno (14h-21h) e weekend (7h-21h)
• P7: ufficio dal lunedì al venerdì (7h-19h) e weekend (spento)
• P8: Magazzino: dal lunedì al venerdì (8h - 19h) e sabato (8h -18h) e domenica (spento)
• P9: Seconda casa: da venerdì (13h) a lunedì (7h)

LINGUA

Questa funzione permette di modificare la lingua del sistema.

Selezionare LINGUA nel menù impostazioni utente utilizzando il tasto navigazione ▶ e premere OK per accedere alla modifica.

Utilizzare nuovamente il tasto navigazione ▶ per scorrere tra le varie opzioni e premere OK per confermare la scelta.

OPZIONI DISPONIBILI: Inglese, Francese, Italiano, Tedesco e Spagnolo

OPZIONI

Per accedere alle opzioni del radiatore selezionare OPZIONI nel menù delle impostazioni utilizzando il tasto navigazione ▶.

Premere OK per accedere al relativo menù; utilizzare nuovamente il tasto navigazione ▶ per scorrere il menù. Per tornare al menù delle impostazioni selezionare ANNULLA e premere OK per confermare.

CALIBRAZIONE SONDA DI TEMPERATURA

Questa funzione consente di calibrare la temperatura misurata dalla sonda. Selezionare CALIBRAZIONE nel menù opzioni e premere OK per accedere alla modifica.

Per eseguire correttamente il processo occorre:

• Posizionare un termometro alla stessa distanza dal pavimento del termostato e controllare dopo 30 minuti.
• Immettere il valore di temperatura corretto utilizzando i tasti + e - .
  • Premere OK per confermare.

CONTROLLO ADATTATIVO DELL'AVVIAMENTO

ATTIVAZIONE

Questa funzione consente di attivare/disattivare il controllo adattativo dell'avviamento. Selezionare ITCS nel menù opzioni e premere OK per accedere alla modifica.

DESCRIZIONE

Questa funzione consente di attivare l'impianto in anticipo (massimo 2 ore) quando il termostato si trova in modalità Auto, garantendo la temperatura desiderata all'orario programmato in base al programma settimanale in esecuzione.

Il sistema ITCS per funzionare correttamente esegue delle misurazioni sulla velocità di riscaldamento dell'impianto, in modo da calcolare l'esatto momento in cui accendere l'impianto stesso. Inizialmente verrà utilizzato un valore predefinito di 1h, che verrà aggiornato nel tempo automaticamente.

Quando il sistema esegue un avvio adattivo l'icona ITCS 📋 compare sullo schermo.

Questa funzione consente di attivare/disattivare il rilevamento della finestra aperta. Selezionare FINESTRE nel menù opzioni e premere OK per accedere alla modifica.

DESCRIZIONE

Questa funzione consente di spegnere il termostato nel caso in cui quest'ultimo sia in fase di riscaldamento e venga rilevata una finestra aperta. Il rilevamento avviene misurando le variazioni di temperatura degli ultimi 20 minuti di funzionamento. Nel caso in cui, con la funzione attiva, venga rilevato un abbassamento di temperatura rilevante negli ultimi 20 min il radiatore entra in stand-by. Non appena venisse rilevato un rialzo della temperatura nei successivi 20 min, il radiatore torna all'ultima modalità utilizzata.

Quando il termostato entra in modalità di rilevamento della finestra aperta l'icona appare sul display.

POTENZA DI RISCALDAMENTO

Questa funzione consente di modificare il valore di riferimento della potenza.

Selezionare POTENZA nel menù opzioni e premere OK per accedere alla modifica.

Utilizzare i tasti +e — per modificare il valore di potenza e premere OK per confermare la scelta.

• Valore predefinito: 900W
- Opzioni disponibili: 900W,1000W,1100W,1500W,1600W,1800W,2000W

Questo parametro viene utilizzato unicamente per calcolare il consumo energetico del radiatore, mentre non modifica in alcun modo la potenza effettiva del radiatore che dipende dal modello scelto.

LIMITE DI POTENZA

Questa funzione consente di limitare (modificando effettivamente) la potenza di funzionamento del radiatore. Selezionare LIMITE DI POTENZA nel menù opzioni e premere OK per accedere alla modifica.

Utilizzare i tasti +e — per modificare il valore di potenza e premere OK per confermare la scelta.

• Valore predefinito: 100%
• Opzioni disponibili: 100%,75%,50%

BOOST SETPOINT

Questa funzione consente di modificare la temperatura utilizzata nella modalità boost. Selezionare LIMITE DI POTENZA nel menù opzioni e premere OK per accedere alla modifica.

Utilizzare i tasti +e — per modificare il valore di temperatura e premere OK per confermare la scelta.

• Valore predefinito: 30°C
• Opzioni disponibili: da 20°C a 30°C

VALORE LIMITE

Questa funzione consente di limitare la temperatura massima impostabile da remoto usando l'applicazione. Selezionare VALORE LIMITE nel menù opzioni e premere OK per accedere alla modifica.

Utilizzare i tasti +e — per modificare il valore di temperatura e premere OK per confermare la scelta.

• Valore predefinito: 30°C
• Opzioni disponibili: da 20°C a 30°C

IMPOSTAZIONI WIFI

Per accedere alle impostazioni wifi del radiatore selezionare WIFI nel menù delle impostazioni utilizzando il tasto navigazione ▶.

Premere OK per accedere al relativo menù; utilizzare nuovamente il tasto navigazione ▶ per scorrere il menù. Per tornare al menù delle impostazioni selezionare ANNULLA e premere OK per confermare.

INFORMAZIONI WIFI

Questa funzione consente visualizzare varie informazioni relative alla connessione in rete dell'apparecchio. Selezionare WIFI INFO nel menù opzioni e premere OK per accedere alle informazioni.

Utilizzare il tasto navigazione ▶ per scorrere tra le pagine disponibili, premere OK per tornare alle WIFI INFO. Informazioni disponibili:

• Stato: Connesso / Non connesso
• SSID nome della connessione wifi
- indirizzo IP
- indirizzo MAC

CONNESSIONE

Questa funzione consente di connettere il termostato al cloud; prima di attivarla occorre aver configurato la connessione, o durante la prima accensione, o utilizzando la funzione AD HOC.

Selezionare CONNESSIONE nel menù opzioni, premere OK per accedere alla modifica e premere nuovamente OK per attivare la connessione cloud. Utilizzare il tasto navigazione ▶ per uscire dalla funzione.

AD HOC

Questa funzione consente collegare il dispositivo al wifi, qualora tale operazione non sia stata effettuata durante la prima accensione del termostato, nel caso in cui si voglia cambiare rete, oppure se, per svariate cause venga perso il collegamento wifi precedentemente stabilito e lo si voglia ripristinare.

A questo punto è necessario lasciare il termostato fisso sulla schermata “CONNECT TO:”, aprire l'applicazione DELTACALOR COMFORT sul proprio smartphone e seguire le indicazioni dal punto 4 al punto 11 del primo paragrafo del manuale, “APPLICAZIONE PER SMARTPHONE E COLLEGAMENTO WIFI”

WIFI OFF/ON

Questa funzione consente di accendere o spegnere il collegamento al wifi.

Selezionare WIFI ON/OFF nel menù opzioni, premere OK per accedere alla modifica e premere nuovamente OK per attivare/disattivare il wifi. A questo punto il termostato si riavvia e l'operazione è completata. Utilizzare invece il tasto navigazione ▶ per uscire senza modificare nulla.

Questa funzione consente di cancellare tutte le connessioni wifi configurate.

Selezionare RESET WIFI nel menù opzioni, premere OK per accedere alla modifica e premere nuovamente OK per effettuare il reset. Utilizzare il tasto navigazione ▶ per uscire senza resettare il wifi.

Per accedere al menù fabbrica del radiatore selezionare FABBRICA nel menù impostazioni utilizzando il tasto navigazione ▶.

Premere OK per accedere al relativo menù; utilizzare nuovamente il tasto navigazione ▶ per scorrere il menù. Per tornare al menù delle impostazioni selezionare ANNULLA e premere OK per confermare.

RIPRISTINO DATI DI FABBRICA

Questa funzione consente di ripristinare i dati di fabbrica del termostato. Per effettuare il ripristino occorre selezionare “torna a impostazioni di fabbrica” e premere OK.

A questo punto il termostato si riavvia e il ripristino è completato.

Per uscire senza ripristinare utilizzare il tasto navigazione ▶.

MENÙ CONSUMI

Per accedere al menù consumi del radiatore selezionare CONSUMI nel menù impostazioni utilizzando il tasto navigazione ▶.

Premere OK per accedere al relativo menù; utilizzare nuovamente il tasto navigazione

▶ per scorrere il menù. Per tornare al menù delle impostazioni premere OK .

Dati disponibili:

• Consumo 24h precedenti.
  • Consumo 7 giorni precedenti.
  • Consumo 30 giorni precedenti.

Tenere premuto i tasti +o — per azzerare i valori visualizzati a schermo.

IMPORTANTE

Per utilizzare correttamente que Wsta funzione occorre impostare impostare la corretta potenza del radiatore nel menù opzioni (pag 16). Tale potenza deve corrispondere a quella del modello acquistato e verrà usata come parametro nel calcolo dei consumi.

Le misurazioni avvengono ogni 4 ore.

UTILIZZO DELL'APPLICAZIONE PER SMARTPHONE

Questo termostato è controllabile tramite l'applicazione DELTACALOR COMFORT della quale viene presentata la prima configurazione a pag.3 del manuale. È possibile anche configurare il wifi successivamente sfruttando la funzione AD HOC pag.19.

CONFIGURAZIONE DI PIÙ TERMOSTATI IN UN IMPIANTO

Una volta creato l'impianto di casa sull'applicazione è possibile collegare più termostati nel caso fossero presenti. Per farlo è necessario accendere il nuovo termostato

configurarlo seguendo la procedura descritta per inizializzare un nuovo termostato (pag. 3). In questo caso, l'impianto di casa esiste già quindi non sarà necessario denominarne uno nuovo, ma basterà selezionare quello già presente, aggiungendo poi la nuova stanza.

Cliccando sull'impianto "casa", si potrà quindi accedere alle varie stanze create e comandare i rispettivi termostati.

Temperatura a cui è impostato il termostato
Temperatura che il termostato misura nella stanza

COMFORT

Questa modalità permette di impostare una temperatura da mantenere per uno specifico termostato dell'impianto. Per farlo è necessario cliccare sull'impianto e poi sulla stanza. Cliccare sull'icona ⚙e impostare la temperatura spostando il pallino bianco. Cliccare su applicare per confermare e attendere che il termostato si aggiorni.

PROGRAMMA

ATTIVAZIONE

Questa funzione presente nell'applicazione consente di creare un programma settimanale di funzionamento del termostato personalizzato. (ciò non è possibile direttamente dal termostato). Per attivare la modalità cliccare sull'icona 📷 e poi su applicare.

IMPORTANTE

In questa modalità, il termostato funziona in automatico, utilizzando le temperature COMFORT ed ECO, che devono quindi essere scelte precedentemente tramite l'app.

PERSONALIZZAZIONE DEL PROGRAMMA SETTIMANALE

Per modificare il programma presente nell'app selezionare la modalita PROGRAMMA.

Cliccare dulla scritta "programma"

Viene visualizzato l'intero programma settimanale. Per modificarlo cliccare su aggiungi periodo COMFORT/ECO.

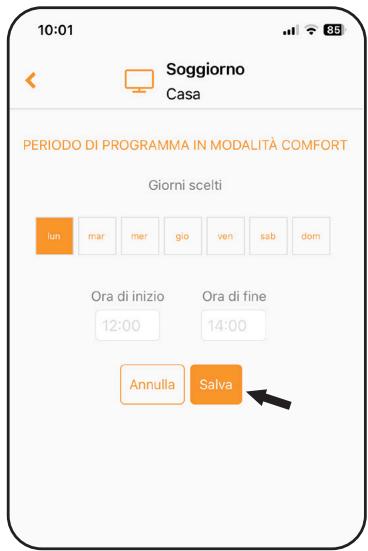

In questo caso viene aggiunto un periodo di funzionamento COMFORT il Lunedì dalle 12:00 alle 14:00. Fare click su salva.

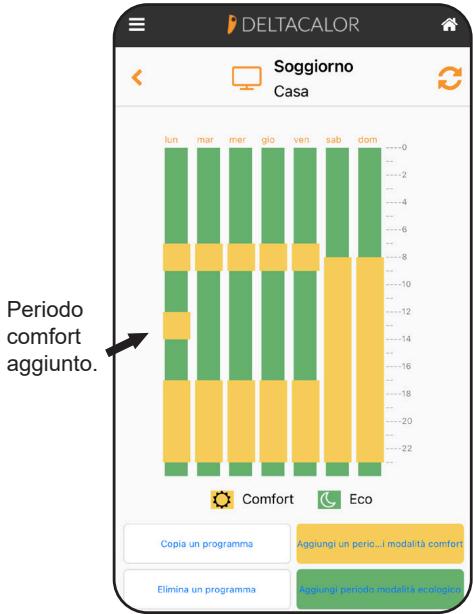

Ripetendo la procedura è possibile creare un programma settimanale personalizzato. Una volta completate le modifice cliccare la freccina arancione in alto a sinistra per tornare alla modalità PROGRAMMA e cliccare su applicare per attivare la modalità.

ECO/RIDOTTO

Questa modalità permette di impostare una temperatura ridotta da mantenere per uno specifico termostato dell'impianto. Per farlo è necessario cliccare sull'impianto e poi sulla stanza. Cliccare sull'icona ⚙e impostare la temperatura spostando il pallino bianco. Cliccare su applicare per confermare e attendere che il termostato si aggiorni.

BOOST

Questa modalità permette di impostare una temperatura da 20°C a 30°C da mantenere per un intervallo di tempo selezionabile che va da 1 minuto a 44 giorni. Selezionare la modalità cliccando sull'icona 📋. Impostare la temperatura, la durata e cliccare su applicare per attivarla.

Quando la modalità risulta attivata il termostato visualizza alternatamente temperatura misurata in ambiente e tempo rimanente. Una volta terminato il tempo il termostato torna all'ultima modalità utilizzata.

Questa modalità permette di impostare il termostato su una temperatura di protezione dell'installazione dal gelo (7°C) non modificabile. Per attivare la modalità cliccare sull'icona ✉ e poi su applicare.

ON/OFF

Questa modalità permette di spegnere il termostato, per farlo occorre cliccare sull'icona ⏻ e poi su applicare.

GESTIONE DI TUTTO L'IMPIANTO

Nel caso in cui sia stato configurato un'impianto con più termostati, è possibile scegliere la modalità operativa da applicare a tutti contemporaneamente.

Accedere all'elenco delle stanze e fare click su tutto l'impianto.

Cliccare il pallino vicino a gestisci impianto.

Scegliere la modalità cliccando le rispettive icone e poi cliccare su conferma.

MODALITÀ VACANZA (non disponibile per questo modello)

indice

BOOST
