MANUALE UTENTE HD 280-13 SENNHEISER

Istruzioni per I'uso 27

Instruzioni per l'uso

HD 280-13

HD 280 pro

HD 280 silver

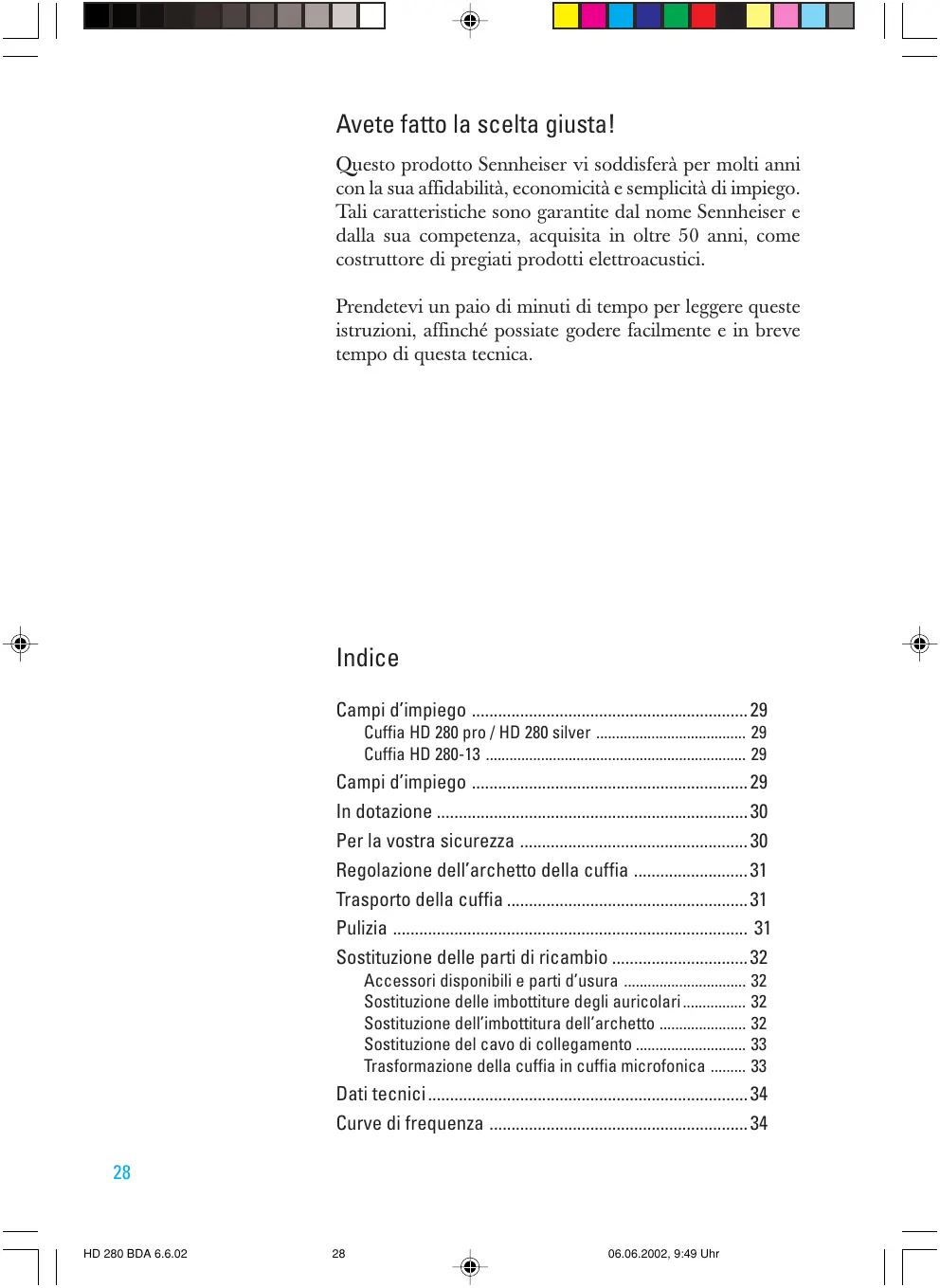

Avete fatto la scelta giusta!

Questo prodotto Sennheiser vi soddisferà per molti anni con la sua affidabilità, economicità e semplicità di impiego. Tali caratteristiche sono garantite dal nome Sennheiser e alla sua competenza, acquisita in altre 50 anni, come costruttore di pregiati prodotti elettroacustici.

Prendetevi un paio di minuti di tempo per leggere queste istruzioni, affinché possiate godere lavoramente e in breve tempo di但这a tecnica.

Indice

Campid'impiego 29

Cuffia HD 280 pro / HD 280 silver 29

Cuffia HD 280-13 29

Campid'impiego 29

In dotazione 30

Per la nostra sicurezza 30

Regolazione dell'archetto della cuffia 31

Trasporto della cuffia 31

Pulizia 31

Sostituzione delle parti di ricambio 32

Accessori disponibili e parti d'usura 32

Sostituzione delle imbottiture degli auricolari 32

Sostituzione dell'imbottitura dell'archetto 32

Sostituzione del cavo di collegamento 33

Trasformazione della cuffia in cuffia microfonica 33

Dati tecnici 34

Curve di frequenza 34

Campid'impiego

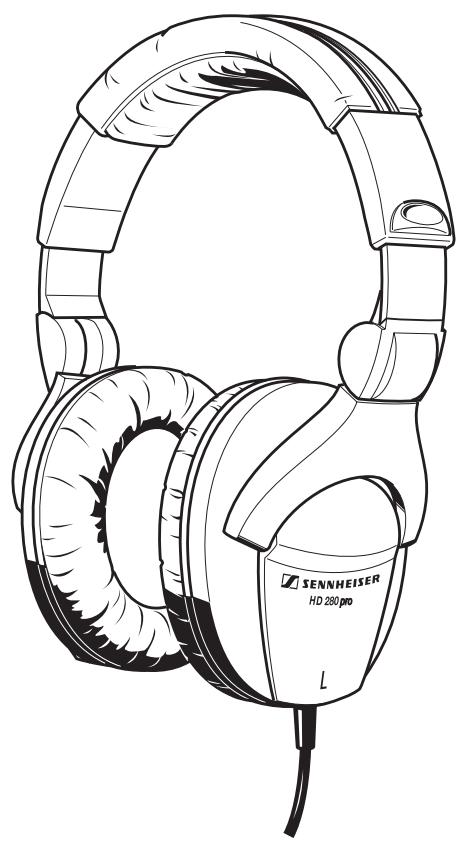

Cuffia HD 280 pro / HD 280 silver

• Cuffia dinamica, stereofonica, di tipo chiuso
• Riproduzione del suono eccellene per l'impiego negli impianti monitor di alto livello
• Cuffia a bassa impedenza (Impedenza di 64 Ω)
• Auricolari pieghevoli e ruotabili consentono il trasporto anche in spazi ridotti
• Ottima attenuazione dei rumori esterni sono a 32 dB
• Magnete al neodimio per una pressione sonora elevata (113 dB / 1 V_RMS)

• Estremamente confortevole da indossareanche per molte ore grazie a:

• peso ridotto

• comode imbottiture degli auricolari, circumaurali

• archetto imbottito e regolabile

• Cavo a spirale da un lato con connettore jack 3,5mm ed adattatore avvitable per connettore jack 6,3mm

• Elementi singoli fácilmente sostituibili

Cuffia HD 280-13

Stessa costruzione come la cuffia HD 280 pro, perché nella versione ad alla impedenza con impedenza di 300

Campid'impiego

L'ottima attenuazione dei rumori della cuffia non protege solo dai rumori esterni, ma evitaanche che il suono venga propagato all'esterno. La cuffia è perciò adatta all'impiego

• come cuffia monitor in ambienti rumorosi
• negli studi radiofonici e teilevisivi
• al cinema e teatro
• negli studi di registrazione

In dotazione

• Cuffia
• Adattatore jack 6,3mm
• Istruzioni per l'uso

Per la vostra sicurezza

Questa cuffia viene utilizzata nell'ambito professionale. Percio trovano applicazione le regole e prescrizioni degli ordinini professionali responsabili. Sennheiser, come produttore, è obbligato di informarvi degli eventuali rischi per la vostra salute.

Con quello sistema si possono creare pressioni acustiche di altre 85~dB(A) . In base alle prescrizioni della legge la pressione acustica massima che può-agire sul vostro udito per la durata di una giornata di lavoro è di 85 dB(A). Questo è il limite consentito in base alle conoscenze della medicina del lavoro. Un volume più alto o una maggiore durata di azione possono danneggiare il vostro udito. In caso di un volume più alto deve essere ridotto il tempo di ascolto in modo da evitare danni all'udito.

I segnali d'allarme che indicano l'escalata esposizione a suoni troppo alto sono:

Sentite suoni o fisci nelle orecchie!
Avete l'impressione (anche per breve tempo) di non percepire più i suoni alto!

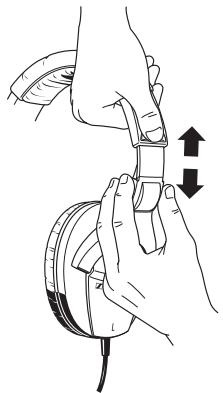

Regolazione dell'archetto della cuffia

Per ottener una Buona trasmissione del suono e la migliorie comodità indossando la cuffia, dovete adattare la cuffia in modo corretto alla vostra testa. Per quello è possibile di regolare l'archetto della cuffia.

A

B

Trasporto della cuffia

Per trasportare la cuffia in spazi ridotti, avete la possibilità di piegarla in tre modi:

1. Potete chiudere la cuffia in modo compatto piegando gli auricolari e spingendoli dentro l'archetto (Variante A e B).

Nota:

Per ripiegare la cuffia secondo la variante B dovete estarre l'archetta della cuffia.

1. Potete appiattire l'ingombro della cuffia girando gli auricolari di circa 90^ .

Pulizia

Per la pulizia della cuffia usate un panno morbido e leggermente umido. In caso di sporcizia resistente aggiungete un po' di detersivo (p.e. detersivo per stoviglie) nell'acqua.

Nota:

Nonutilizzate in nessun caso detersivi con solventi.

Sostituzione delle parti di ricambio

Accessor disposibili e parti d'usura

• Imbottiture per auricolari
• Imbottitur per l'archetto della cuffia
• Cavo di collegamento

Sostituzione delle imbottiture degli auricolari

Infilate le dita dietro le imbottiture e tiratele via dagli auricolari. Applicate le nuove imbottiture sugli auricolari.

Sostituzione dell'imbottitura dell'archetto

Aprite la chiusura dell'imbottitura dell'archetto della cuffia, casi come illustrato a fianco, ed eliminate l'imbottitura danneggiata.
Applicate la nuova imbottitura intorno all'archetto.
Tirate i due lati di chiusura dell'imbottitura dell'archetto finché si sovrappongono leggermente.
Premete sulla chiusura finché si blocca.

Sostituzione del cavo di collegamento

Quando il cavo di collegamento è difettoso è necessario sostituirlo. Procedete come segue:

Eliminate l'imbottitura dell'auricolare. Per fare ciò,infilate le dita dietro l'imbottitura e tiratela via dall'auricolare.

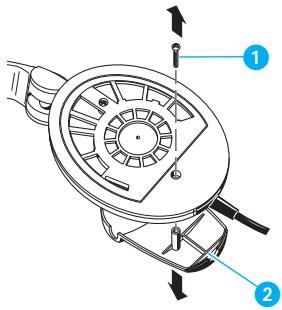

Allentate ed estraete la vite individata 1.
Eliminate la copertura con il braccio del microfondo dall'auricolare 2.

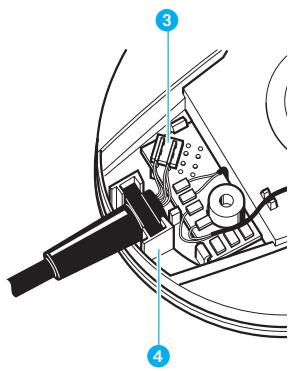

Estraete il connettore 3.
Estraete la protezione antipiega del cavo di collegamento alla custodia 4.
Inserite la protezione antipiega del nuovo cavo nella custodia.
Inserite il connettore 3 del nuovo cavo di collegamento nella presa così come è illustrato a fianco.
Applicate la copertura con il braccio del microfono,.纳税人l'auricolare 2.
Inserite la vite ① e avvitatela.
Applicate l'imbottitur supra l'auricolare.

Trasformazione della cuffia in cuffia microfonica

Per trasformare la cuffia in cuffia microfonica rivolgetevi al centro assistenza Sennheiser.

Dati tecnici

HD 280 pro

HD 280 silver

HD 280-13

Classificazione

Carico nominale continuo

Adattamento all'orecchio

Campo di trasmissione

(-10dB in riferimento a 1kHz)

SPL

Attenuazione del rumore

Fattore di distorsione

peso

Pressione esercitata dall'archetto

Lunghezza del cavo a spirale

268-7-IEC-DCSC-64R0-2

268-7-IEC-DCSC-03R2-2

dinamico

dinamico

64 Ω (secondo IEC 268-7)

300 (secondo IEC 268-7)

0,5 W (secondo IEC 268-7)

0,5 W (secondo IEC 268-7)

circumaurale

circumaurale

8Hz - 25kHz

8Hz - 25kHz

102 dB (secondo IEC 268-7)

102 dB (secondo IEC 268-7)

113 dB/1 V RMS

107 dB / 1 V RMS

max. 32 dB

max. 32 dB

<0,1 % (con 1 kHz, 100 dB SPL)

< 0.1% (con 1kHz , 100 dB SPL)

circa 285g

circa 285g

circa 6 N

circa 6 N

min. 1

min. 1m

max. 3m

max. 3m

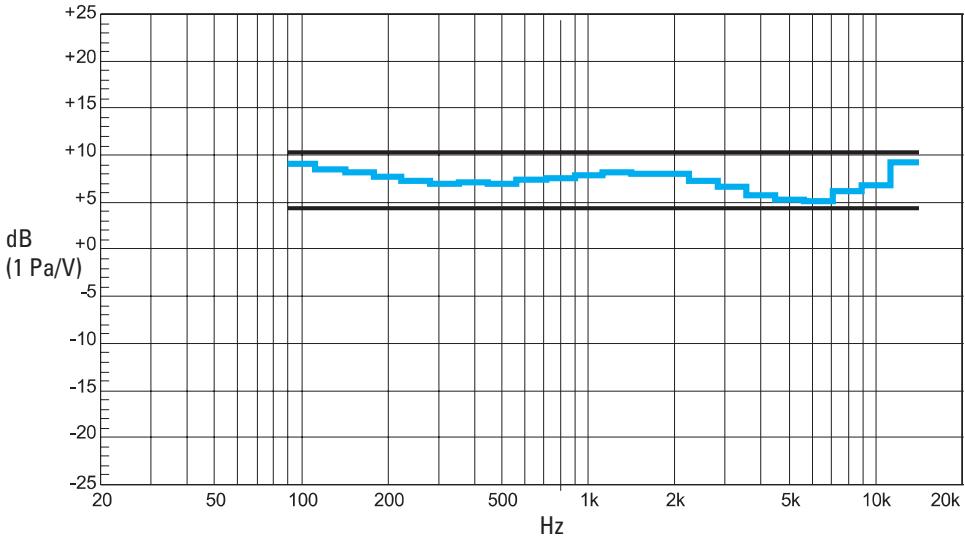

Curve di frequenza

Misurazione della trasmissione della cuffia nel campo di diffusione

Sennheiser electronic GmbH & Co. KG diachiara che questo apparecchio risponde alle normative e alle prescrizioni CE applicabili.

Autorizacion

Informazioni attuali sulla gamma di prodotti Sennheiser sono disponibili although in Internet al dato "http://www.sennheiser.com".
