MANUALE UTENTE AWM 129 HOTPOINT-ARISTON

Installazione, 2-3-4-5

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Istruzioni per l'installatore

Descrizione della lavabiancheria e avviare un programma, 6-7

Pannello di controllo

Spie

Avviare un programma

Programmi, 8

Tabella dei programmi

Personalizzazioni, 9

Impostare la temperatura

Impostare la centrifuga

Funzioni

Detersivie biancheria, 10

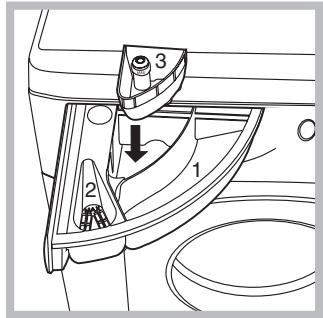

Cassetto dei detersivi

Ciclo candeggio

Preparare la biancheria

Capi particolari

Sistema bilanciamento del carico

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Apertura manuale dell'oblo

Manutenzione e cura, 12

Escludere acqua e corrente elettrica

Pulire la lavabiancheria

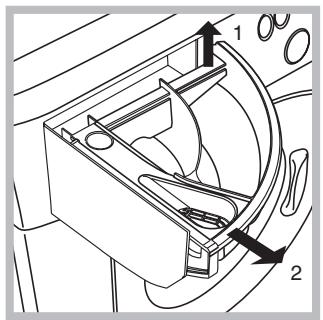

Pulire il cassetto dei detersivi

Curare oblo e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Anomalie e rimedi, 13

Assistenza, 14

Assistenza Attiva 7 giorni su 7

Hotpoint

ARISTON

! è importante conservare quello libero per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

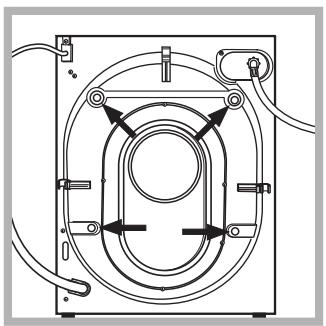

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

1. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in dotazione.

3. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

!Gli imballaggi non sono biani per bambini.

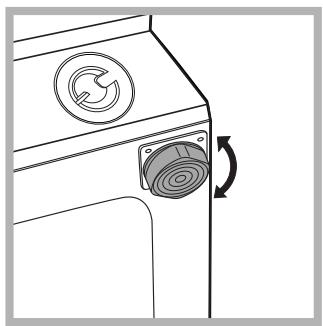

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri, mobili o altro.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregularità svitando o avvitando i piedini anteriors (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2^ .

Un accurato livellamento da stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare quello la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Inserire la guarnizione
   A nell'estremità del tubo di alimentazione e avvitarlo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sia limpida.
2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

1. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negotio specializzato o a un techniciano autorizzato.
! Non utilizzato mai tubi già usati.
! Utilizzare quelli in dotazione alla macchina.

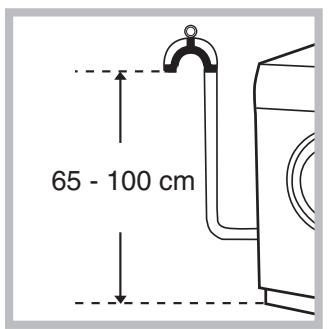

Collegamento del tubo di scarico

Collegare il tubo di scarico,enza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

! è sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve averere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di insereire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua a normali legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a bianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fierco);
• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostuire la presa o la spina.

! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.
! A lavabiancheria installata, la presa della corrente deve essere facilemente raggiungibile.

! Non usare prolonghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e alla biancheria impostando il programma 1.

Dati tecnici
Modello	AWM 129
Dimensioni	larghezza cm 59,5 altezza cm 81,5 profondità cm 54,5
Capacità	da 1 a 7 kg
Collegamenti elettrici	vedi la targhetta caratteristiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 52 litri
Velocità di centrifuga	sino a 1200 giri al minuto
Programmi di controllo secondo la norma EN 60456	programma 6; temperature 60°C; effettuato con 7 kg di carico.
CE	Questa apparecchiatura è conforme alle seguenti Direttable Comunitarie: - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 2002/96/CE - 2006/95/CE (Bassa Tensione)

Istruzioni per l'installatore

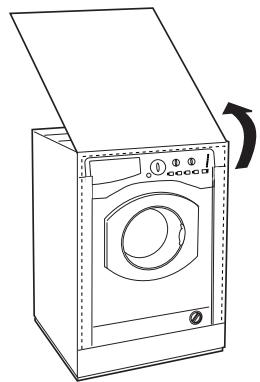

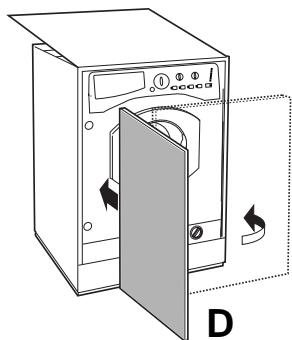

Applicazione del pannello in legno alla porta e insertimento della macchina nei mobili:

Nel caso in cui, après il montaggio del pannello in legno, sia necessario spedire la macchina per l'installazione finale, consigliamo di lasciarla nel suo imballo originale. A questo scopo l'imballo è stato realizzato in modo da permettere il montaggio del pannello di legno sulla macchinaenza disimballare completeness il prodotto (vedi figure sottostanti).

Il pannello di legno che copre la facciata non deve essere di spessore inferiore a 18 mm e più essere incernierato sua sul lato destro che sinistro. Per ragioni di praticità d'uso della macchina consigliamo lo stesso senso di apertura dell'oblò con le cerniere applicate sul lato sinistro.

A

B

C

D

E

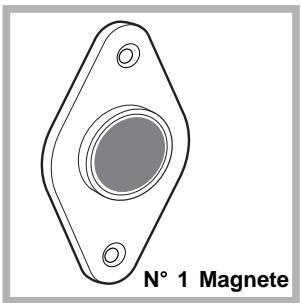

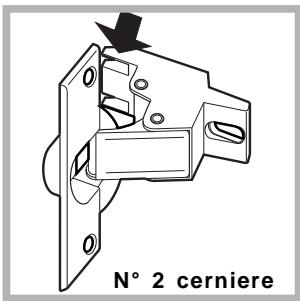

Accessorimontaggioportina(Fig.1-2-3-4-5).

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 4/B

• n^6 viti autoflettanti I = 13 mm "tipoi A".
• n^2 viti metriche testasvasata l = 25mm "tipob";per il fissaggio del risconto magnete al mobile.
• n^4 viti metriche l = 15 ~mm "tipoc"; per il montaggio dei supporti cerniera al mobile.
• n^4 viti metriche l = 7mm "tipod";per il montaggio delle cerniere ai supporti.

Montaggio dei particolari sulla facciata della macchina.

• Montare i supporti cerniera alla facciata posizionando il foro indicate da una freccia nella fig. 1 versus l'internalo della facciata interponendo un distanziale (fig. 4/B), utilizzando le viti tipo C.
• Montare il risconto magnete alla parte opposta in alto interponendo due distanziali (fig. 4/B) utilizzando le due viti tipo B.

Uso della maschera di foratura.

• Per tracciare le posizioni dei fori sul lato sinistro del pannello, allinerare la maschera di foratura al lato superiore e sinistro del pannello facendo riferimento alle linee tracciate alle estremità.
• Per tracciare le posizioni dei fori sul lato destro del pannello, allinerare la maschera di foratura al lato superiore e destro del pannello.
• Con una fresa di adeguate dimensioni realizzare le quattro sedi che dovranno alloggiare le due cerniere, il tassello di gomma e il magnete.

Montaggio dei particolari sul pannello di legno (Antina).

• Inserire le cerniere nelle sedi predisipoze (la parte mobile della cerniera deve trovarsi verso l'esterno del pannello) e fissarle con 4 viti del tipo A.
• Inserire il magnete nella sede in alto alla parte opposa alle cerniere e fissarlo con due viti tipo B.
• Inserire il tassello in gomma nella sede in basso. Il pannello è ora pronto per essere montato sulla macchina.

Montaggio del pannello alla macchina.

Inserire il nasello della cerniera indicate alla freccia nella fig. 2 nella sede del supporto cerniera spingere il pannello versus la facciata della macchina e fissare le due cerniere con le due viti tipo D.

Fissaggio della guida zoccolo.

Se la macchina è installata ad una estremità della cucina componibile montare una o entrambre le guide zoccolo come indicato in fig. 8, regolandone la profondità in funzione della posizione dello zoccolo e se necessario fissarlo alle stesse (fig. 9).

Per montare la guida zoccolo agire cone segue (fig. 8): Fissare la squadretta P con la vite R, infilare la guida zoccolo Q nell'apposita asola e una volta posizionata nel punto desiderato bloccarla alla squadretta P con la vite R.

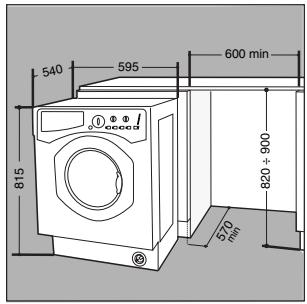

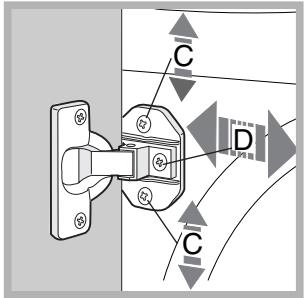

Inserimento della macchina nei mobili.

• Spingere l'apparecchio nell'apertura allineandola con gli altri mobili (fig. 6).
• Agire sui piedini di regolazione per portare la macchina all'altezza desiderata.
• Per regolare la posizione del pannello in legno in senso verticale ed orizzontale, agire sulle viti C e D come indicato in fig. 7.

Importante: chiudere la parte inferiore della facciata con lo zoccolo a battuta sul pavimento.

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Accessorini dotazione per la regolazione in altezza.

Alloggiate nel coperchio di polistirolo (fig. 10) si trovano: 2 traverse (G); 1 listello (M)

Fig. 10

all'interno del cestello si trovano:

4 piedini supplementari (H)
4 viti (I)
4 viti (R)
4 dadi (L)
2 guide zoccolo (Q)

Regolazione in altezza della macchina.

La macchina può essere regolata in altezza (da 815 mm a 835 mm).agendo sui 4 piedini.

Se si desidera portarla ad un'altezza superiore a quella sopraindicata, arrivando fino a 870 mm, occorre utilizzato i seguenti accessori:

le 2 traverse (G) ; i 4 piedini (H) ; le 4 viti (I) ; i 4 dadi (L) , quindi agire come segue (fig. 11):

togliere i 4 piedini originali, posizionare una traversa G nella parte anteriore della macchina, fissarla con le viti I (avvitandole nei fori dove erano montati i piedini originali) quindi insertire i nuovi pedini H.

Ripetere la stessa operazione nella parte posteriore della macchina. A quello punto regolando i piedini H la macchina più essere abbassata o alzata da 835 mm a 870 mm.

Una volta raggiunta l'altezza desiderata bloccare i dadi L alla traversa G.

Per regolare la macchina ad un'altezza compresa tra 870 mm e 900 mm occorre montare il listello M regolando i piedini H sino all'altezza desiderata. Per inseire il listello agire come segue: allentare le tre viti N poste nella parte anteriore della copertura Top, inseire il listello M come indicato nella fig. 12, quindi bloccare le viti N.

Fig. 11

Fig. 12

Descrizione della lavabiancheria e avviare un programma

1

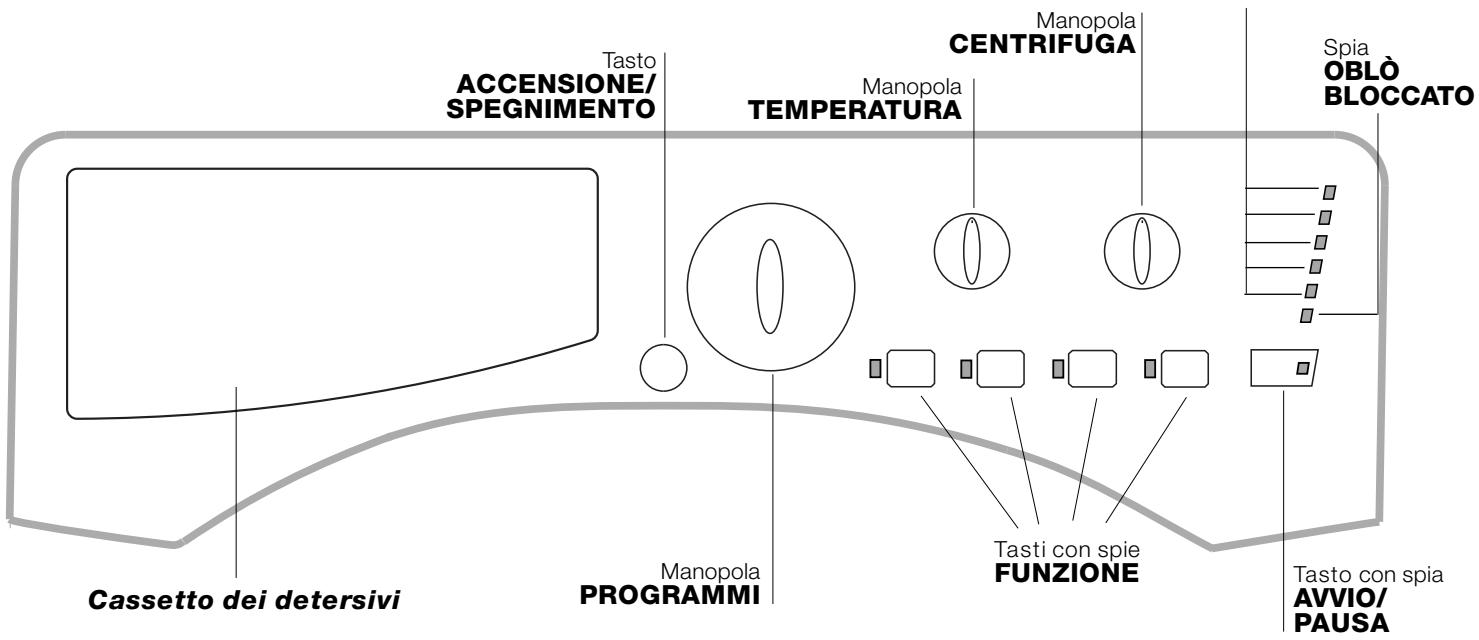

Pannello di controllo

SPIE AVANZAMENTO CICLO/ PARTENZA RITARDATA

Cassetto dei detersivi: per caricare detersivi e additivi (vedi "Detersivi e biancheria").

Tasto ACCENSIONE/SPEGNIMENTO: per accendere e spegnere la lavabiancheria.

Manopola PROGRAMMI: per impostare i programmi.
Durante il programma la manopola restera ferma.

Tasti FUNZIONE: per selezionare le funzioni disponibili. La spia relativa alla funzione selezionata rimarrà accesa.

Manopola CENTRIFUGA: per impostare la centrifuga o escluderla (vedi "Personalizzazioni").

Manopola TEMPERATURA: per impostare la temperatura o il lavaggio a freddo (vedi "Personalizzazioni").

SPIE AVANZAMENTO CICLO/PARTENZA RITARDATA: per seguire lo stato di avanzamento delprogramma di lavaggio. La spia accesa indica la fase in corso.

Se è stata impostata la funzione "Partenza Ritardata", indicheranno il tempo mancante all'avvio del programma (vedi pagina a fianco).

Spia OBLò BLOCCATO: per capire se l'oblo è apribile (vedi pagina a fianco).

Tasto AVVIO/PAUSA: per avviare i programmi o interrogperli momentaneamente.

N.B.: perMETtere in pausa il lavaggio in corso, premere甚么 tasto,la spia relativa lampeggera con colore arancione nelle quella della fase in corso sare accesa fissa. Se la spia OBLO BLOCATO 一 sare spenta,si potra aprirle l'obl. Per far ripartire il lavaggio dal punto in cui è stato interrogto, premere nuovamente甚么 tasto.

Spie

Le spie forniscono informazioni importanti. Ecco che casa dicono:

Partenza ritardata

Se è stata attivata la funzione "Partenza ridarata" (vedi "Personalizzazioni"), dopo avere avviato il programma, inizIERÀ a lampeggiare la spia relativa al ritardo selezionato:

Col trascorrere del tempo verrà visualizzato il ritardo residuo con il lampeggio della spia relativà:

Trascorso il ritardo selezionato la spia lampeggiante si spengnerà eavrà inizio il programma impostato.

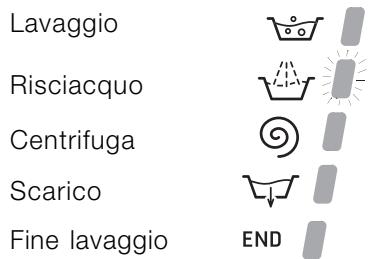

Spie fase in corso

Una volta selezionato e avviato il ciclo di lavaggio desiderato, le spie si accenderanno progressivamente perindicare lo stato di avanzamento:

Tasti funzione e relative spi

Selezionando una funzione la spia relativa si illuminera. Se la funzione selezionata non è compatible con il programma impostato la spia relativa lampeggerà e la funzione non verrà attivata.

Nel caso venga impostata una funzione incompatibile con un'altra precedentamente selezionata rimarra attiva solo l'ultima scelta.

-0 Spia oblo bloccato

La spia accesa indica che l'oblò è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia si spenga prima di aprire l'oblò.

N.B.: se è attiva la funzione “Partenza Ritadataata” l'oblo non si può, per aprirloMETERE la macchina in pausa premendo il tasto AVVIO/PAUSA.

Il lampeggio veloce della spia AVVIO/PAUSA (arancione) contemporaneo a quello delle funzioni segnala un'anomalia (vedi "Anomalie e rimedi").

Avviare un programma

1. Accendere la lavabiancheria premendo il tasto ACCENSIONE/SPEGNIMENTO. Tutte le spie si accenderanno per quale secondo, poi si spegneranno e pulserà la spia AVVIO/PAUSA.
2. Caricare la biancheria e chiudere l'oblò.
3. Impostare con la manopola PROGRAMMI il programma desiderato.
4. Impostare la temperatura di lavaggio (vedi "Personalizzazioni").
5. Impostare la velocità di centrifuga (vedi "Personalizzazioni").
6. Versare detersivo e additivi (vedi "Detersivi e biancheria").
7. Selezionare le funzioni desiderate.
8. Avviare il programma premendo il tasto AVVIO/PAUSA e la spia relativa rimarra accesa fissa di colore verde. Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto AVVIO/PAUSA e scegliere un nuovo ciclo.
9. Al termine del programma si illuminerà la spia END. La spia OBLò BLOCCATO si spegneràindicando che l'oblo è apribile. Estrarre la biancheria e lasciare l'oblo socchiuso per far asciugare il cestello. Spagnere la lavabiancheria premendo il tasto ACCENSIONE/SPEGNIMENTO.

Tabella dei programmi

Programmi	Descrizione del Programma	Temp. max. (°C)	Velocità max. (giri al minuto)	Detersivi			Carico max. (Kg)	Durata ciclo
				Candeg- gina	Lavaggio	Ammorbi- dente
Programmi Speciali
6	Sanitary: Bianchi estremamente sporchi.	90°	1200	●	●	●	7	170
6	Sanitary (1): Bianchi e colorati resistenti molto sporchi.	60°	1200	-	●	●	7	153
7	Buonanotte: Colori delicati molto sporchi.	40°	800	-	●	●	4	290
8	Ciclo Baby: Colori delicati molto sporchi.	40°	800	-	●	●	2	118
9	Camicie	40°	600	-	●	●	2	70
10	Seta/Tende: Per capi in seta, viscosa, lingerie.	30°	0	-	●	●	2	55
11	Lana: Per lana, cachemire, ecc.	40°	600	-	●	●	1,5	55
Programmi Giornalieri
1	Cotone: Bianchi e colorati resistenti molto sporchi.	60°	1200	●	●	●	7	122
1	Cotone (2): Bianchi e colorati delicati molto sporchi.	40°	1200	●	●	●	7	115
2	Cotone Colorati (3): Bianchi molto sporchi e colori delicati.	40°	1200	●	●	●	7	85
3	Sintetici: Colori resistenti molto sporchi.	60°	800	-	●	●	3	85
3	Sintetici: Colori resistenti molto sporchi.	40°	800	-	●	●	3	70
4	Mix 30' Per rinfrescare rapidamente capi molto sporchi (non indicato per lana, seta e capi da lavare a mano).	30°	800	-	●	●	3	30
5	Mix 15' Per rinfrescare rapidamente capi molto sporchi (non indicato per lana, seta e capi da lavare a mano).	30°	800	-	●	●	1,5	15
Programmi Parziali
A	Risciacquo	-	1200	-	-	●	7	36
B	Risciacquo Delicato	-	800	-	-	●	3	31
C	Centrifuga	-	1200	-	-	-	7	16
D	Centrifuga Delicata	-	800	-	-	-	3	12
E	Scarico	-	0	-	-	-	7	2

I dati riportati nella tabella hanno valoreindicativo.

Per tutti Test Institutes:

1) Programma di controlo secondo la noma EN 60456: impostare il programma 6 con una temperaura di 60^ .
2) Programma cotone lungo: impostare il programma 1 con una temperatura di 40^ .
3) Programma cotone corto: impostare il programma 2 con una temperatura di 40^ .

Programmi particulari

Sanitary (programma 6). Un programma igienizzante ad alte temperature che preve de l'uso della candeggina con temperature superiori a 60^ . Per candeggiare versare la candeggina i detersivi e gli additivi nei relativi scomparti (vedi paragrafo "Cassetto dei detersivi").

Buonanotte (programma 7). E' un ciclo silenzioso che può lavorare di notte quando la tariffa energetica è ridotta. Il programma è studiato per capi sintetici e di cotone. Alla fine del ciclo la macchina si ferma con l'acqua in vasca; per effettuire la centrifiga e lo scarico premere il tasto AVVIO/PAUSA, altrimenti dopo 8 ore la macchina effettuerà automaticamente la centrifuga e lo scarico dell'acqua.

Ciclo Baby (programma 8). Programma in grado di asportare lo sporco tipico dei bambini garantendo la rimozione del detersivo dai panni onde evitare allergie alla pelle delicata dei bambini. Il ciclo è stato studiato per ridurre la carica batterica utilizzando una maggior quantità di acqua e ottimizzato l'effetto di additivi specifici genizzanti aggiunti al detersivo.

Al temine del lavaggio la macchina effettuerà delle lente rotazioni del cestello per evitare la creatione di pieghe; per terminare il ciclo premere il tasto AVVIO/PAUSA.

Mix 30^ (programma 4) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e faosi risparmiare energia e tempo. Impostando il programma (4 a 30^ ) è possibile lavare insieme tessuti di diversa natura (escludi lana e seta) con un carico massimo di 3 kg.

Mix 15' (programma 5) è studiato per lavare capi leggermente sporchi in molto tempo: dura solo 15 minuti e fa sono risparmiare energia e tempo. Impostando il programma (5 a 30^ ) è possibile lavare insieme tessuti di diversa natura (escludi lana e seta) con un carico massimo di 1,5 kg.

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi).

La temperatura siouldurre sino allavaggioafreddo (出)

La macchina impedira automaticamente di impostare una temperatura maggiore a quella massima prevista per anni programma.

Impostare la centrifuga

Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato.

Le velocità massime previste per i programmi sono:

Programmi	Velocità massima
Cotone	1200 giri al minuto
Sintetici	800 giri al minuto
Lana	600 giri al minuto
Seta	solo scarico

La velocità di centrifuga può essere ridotta, oppure escluda selezionando il symbolo .

La macchina impedira automaticamente di effettuire una centrifuga maggiore a quella massima prevista per agli programma.

Funzioni

Le varie funzioni di lavaggio previste alla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati.

Per attivare le funzioni:

1. premere il tastingo relative alla funzione desiderata;
2. l'accensione della spia relativa che la funzione è attiva.

Note: Il lampeggio veloce della spia indica che la funzione relativa non è selezionabile per il programma impostato.

Partenza ritardata

Ritarda l'avvio della macchina sino a 12 ore.

Premere più volte il tasting fino a far accendere la spia relativa al ritardo desiderato. Alla quinta pressione del tasting la funzione si disattiverà.

N.B.: Una volta premuto il tasto AVVIO/PAUSA, si cui modificare il valore del ritardo solo diminuendolo.

!E'attivo con tutti i programmi.

Stira Facile

Selezionando esta funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello; la spia della funzione STIRA FACILE e quella di AVVIO/PAUSA lampeggeranno (arancione) e la spia END si illumina. Per terminare il ciclo si dovrè premere il tasto AVVIO/PAUSA o il tasto STIRA FACILE.

Nel programma Seta la macchina terminerà il ciclo con la biancheria in amollo, la spia della funzione STIRA FACILE e quella di AVVIO/PAUSA lampeggeranno (arancione) e la fase RISCIACQUO rimarrà accesa fissa. Per scaricare l'acqua e poter rimuovere il bucato sare necessario premere il tasto AVVIO/PAUSA o il tasto STIRA FACILE.

Non è attivabile sui programmi 4, 5, 6, 7, 8, 11, C, D, E.

Extra Risciacquo

Selezionando esta funzione si augmente l'efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E' utile per pelli particolarmente sensibili.

! Non è attivabile sui programmi 4, 5, C, D, E.

Super Lavaggio

Grazie all'utilizzato di una maggior quantità d'acqua nella fase iniziale del ciclo e all'impio di maggior tempo, tale funzione garantisce un lavaggio di alte performance.

! Non è attivabile sui programmi 4, 5, 6, 10, 11, A, B, C, D, E.

Cassetto dei detersivi

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incro-stare le parti interne della lavabiancheria e a inquina- re l'ambiente.

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Estrarre il cassetto dei detersivi e insere il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell'avvio.

vaschetta 2: Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoruscire alla griglia.

vaschetta aggintiva 3: Candeggina

Ciclo candeggio

Il candeggio può essere effettuato solo con i programmi 1, 2, 6.

Versare la candeggina nella vaschetta aggiuntiva 3, il detersivo e l'ammorbidente nelle rispettive vaschette, quando impostare uno dei programmi soprariportati.

E' indicato solo per capi in cotone molto sporchi.

Prepare la biancheria

• Suddividere la biancheria secondo:
• il tipo di tessuto / il symbolo sull'etichetta.
• i colori: separare i capi colorati da quelli bianchi.
• Vuotare le tasche e controllare i bottoni.
• Non superare i valori indicati, riferiti al peso della biancheria asciutta:

Tessuti resistenti: max 7 kg

Tessuti sintetici: max 3 kg

Tessuti delicati: max 2 kg

Lana: max 1,5 kg

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particulari

Camicie: utilizzare l'apposto programma 9 per lavare camicie di diversi tipo di tessuto e colore. Ne garantisce la massima cura minimizzato la formazione delle pieghe.

Seta:utilizzare l'apposto programma 10 per lavare tutti i capi in seta.Si consiglia l'utilizzo di un detersivo specifico per capi delicati.

Tende: si raccomanda di piegarle e sistemarle dentro una federa o un sacchetto a rete. Utilizzato il programma 10.

Lana: Hotpoint/Ariston è l'unica lavabiancheria ad aver ottenuo il prestigioso riconoscimento Woolmark Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana,anche quelli recanti I'etichetta "solo lavaggio a mano". Con il programma 11 si ha quindi l'assoluta tranquilità di lavare in lavatrice tutti i capi in lana (max. 1,5kg ) con la garanzia delle migliorori performance.

Sistema bilanciamento del carico

Prima di anni concentrificuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termini di ripetuti tentativi il carico non fosse più correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo appearecchio è stato concepito escludamente per un uso di tipo domestico.
• La lavabiancheria deve essere usata solo da persone adulte e secondo le istruzioni riportate in quello libretto.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
  Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non après il cassetto dei detersivi quando la macchina è in funzione.
  Non toccare l'acqua di scarico, che pu raggiungere temperature elevate.
• Non forzare in nessun caso l'oblo: potrebber danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvincino alla macchina in funzione.
• Durante il lavaggio l'oblo tends a scaldarsi.
• Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sia vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, preve de che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale dell'oblo

Nel caso non sia possibile après l'oblò a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina alla presa di corrente.
2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblio; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio.
3. utilizzando la linguetta indicata in figura tirare versuso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso e contemporaneamente après l'oblò.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'accua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolò di perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo versuso l'esterno (vedi figura).

Lavarlo除去l'acqua corrente;questa pulizia vaeffetuata frequentlymente.

Curare oblo e cestello

• Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa.
autopulente che non ha bisogno di manutenzione.
Può perché succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. svitare il coperchio
   ruotandolo in senso
   antiorario (vedi figura): è
   normale che fuoriesca
   un po' d'acqua;

2. pulire accuramente l'interno;

3. riavvitare il coperchio.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvisile spaccature.

! Non utilizzato mai tubi già usati.

Può accadere che la lavabiancheria non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (lampeggia velocamente la spia della prima fase di lavaggio).

La lavabiancheria carica e scarica acqua di continuo.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibramolto durante lacentrifuga.

La lavabiancheria perde acqua.

La spia AVVIO/PAUSA (arancione) e le spie delle funzioni lampeggiano velocimento.

Si forma troppa schiuma.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare接触到.
  In casa non c'é corrente.
  L'oblò non è ben chiuso
• Il tasting ACCENSIONE/SPEGNIMENTO non è stato premuto.
  Il tasto AVVIO/PAUSA non è stato premuto.
  Il rubinetto dell'accqua non è aperto.

• Si è impostato un ritardo sull'ora di avvio (PARTENZA RITARDATA, vedi "Personalizzazioni").

• Il tubo di alimentazione dell'accua non è collegato al rubinetto.
  Il tubo è piegato.
  Il rubinetto dell'acqua non è aperto.
  In casa manca l'acqua.
  Non c'é sufficiefte pressione.

• Il tasting AVVIO/PAUSA non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").

• L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione").
• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trovaagli ultimi piani di un edificio, è possibile che si verifi-chino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non precede lo scarico: con alcuni programmi occorre avviarlo manualemente.
• É attiva la funzione STIRA FACILE: per completeness il programma premere il tasto AVVIO/PAUSA ("Personalizzazioni").
• Il tubo di scarico è piegato (vedi "Installazione").

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

• La lavabiancheria non è in piano (vedi "Installazione").

• La lavabiancheria è stretta tra mobili e muro (vedi "Installazione").

• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

• Il tubo di scarico non è fissato bene (vedi "Installazione").

• Specnere la macchina e togliere la spina alla presa, attendere circa 1 minuto quando riaccenderla.

Se I'anomalia persiste, chiamare I'Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
• Il dosaggio è stato eccessivo.

1

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi "Anomalie e rimedi").
• Riaviare il programma per controllare se l'inconveniente è stato oviato;
• In caso negativo, contattare ilNumero Unico 199.199.199*.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriorergyzd oI'oblò.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinga disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

É arrivó 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il situ www.aristonchannel.com.

GB

English

Contents
