BGMPI 090 - Condizionatore BEKO - Manuale utente e istruzioni gratuiti

Marca	Beko
Modello	BGMPI 090
Tipo di prodotto	Condizionatore d'aria split (unità interna)
Capacità di raffreddamento	9000 BTU/h
Capacità di riscaldamento	9000 BTU/h (Pompa di calore)
Classe di efficienza energetica	A++ (Raffreddamento)
Alimentazione elettrica	220-240 V ~ 50 Hz
Refrigerante	R32
Dimensioni (unità interna)	80 x 28 x 20 cm (LxAxP)
Peso (unità interna)	9 kg
Livello di rumore (interno)	22-35 dB(A)
Portata d'aria	450 m³/h
Telecomando	Incluso
Funzione timer	Timer 24 ore
Modalità notte	Sì
Tipo di filtro	Filtro antibatterico lavabile
Purificazione dell'aria	Purificazione dell'aria elettrostatica
Autodiagnosi	Indicatore LED
Installazione	Installazione professionale richiesta
Intervallo di temperatura operativa	da -10°C a 46°C (Raffreddamento)
Garanzia	2 anni (parti e manodopera)
Disponibilità ricambi	Centri di assistenza autorizzati Beko
Lingue del manuale	Inglese, italiano e altre

Domande frequenti - BGMPI 090 BEKO

Come pulisco il filtro dell'aria?

Spegnere l'unità e scollegarla. Aprire il pannello frontale, rimuovere il filtro e lavarlo con acqua tiepida. Lasciarlo asciugare completamente prima di reinserirlo. Pulire ogni 2 settimane per prestazioni ottimali.

Questo condizionatore ha la funzione di riscaldamento?

Sì, il Beko BGMPI 090 è un modello con pompa di calore, che offre sia raffreddamento che riscaldamento per il comfort tutto l'anno.

Che tipo di refrigerante utilizza?

Utilizza il refrigerante R32, che è più ecologico con un potenziale di riscaldamento globale inferiore.

Posso installare questa unità da solo?

Si consiglia l'installazione professionale per garantire la sicurezza e il corretto funzionamento. L'installazione deve essere conforme alle norme elettriche e edilizie locali.

Cosa devo fare se l'unità mostra un codice di errore?

Fare riferimento al manuale per le spiegazioni dei codici di errore. Le soluzioni comuni includono il controllo del filtro, dell'alimentazione elettrica o dell'unità esterna. Se il problema persiste, contattare il servizio Beko.

Come si usa la funzione timer?

Premere il pulsante Timer sul telecomando. Impostare l'ora desiderata usando i pulsanti + e -. L'unità si accenderà o spegnerà automaticamente all'ora impostata.

Qual è la classe di efficienza energetica di questo modello?

La classe di efficienza di raffreddamento è A++, il che significa che offre un elevato risparmio energetico rispetto alle classi inferiori.

Ogni quanto tempo devo fare la manutenzione del condizionatore?

Si consiglia una manutenzione professionale annuale per controllare i livelli di refrigerante, pulire le batterie e garantire prestazioni ottimali.

Il telecomando necessita di batterie?

Sì, il telecomando utilizza due batterie AAA (non incluse). Sostituirle quando il segnale si indebolisce.

Dove posso trovare i ricambi per questo modello?

I ricambi sono disponibili presso i centri di assistenza autorizzati Beko. Contattare il supporto clienti Beko per assistenza.

MANUALE UTENTE BGMPI 090 BEKO

Prima dell'utilizzo, leggere il presente manuale.

Gentile Cliente,

grazie per aver scelto un prodotto Beko. Ci auguriamo che possa essere soddisfatto del prodotto che è stato realizzato secondo elevati standard di qualità e con una tecnologia all'avanguardia. Pertanto, prima di utilizzare il prodotto, legga attentamente tutto il manuale e i documenti che lo accompagnano avendo cura di conservarli per un riferimento futuro. Se cede il prodotto a terzi, fornisca anche il manuale utente. Segua tutte le avvertenze e le informazioni riportate nel presente manuale.

Significato dei simboli

I seguenti simboli sono utilizzati in diverse sezioni del presente manuale:

Informazioni importanti o suggerimenti pratici sull'utilizzo.

Avvertenza: situazioni che mettono a rischio l'incolumità di persone o cose.

Avvertenza: operazioni da non eseguire mai.

Attenzione: rischio di scosse elettriche.

Questo simbolo indica che sono disponibili informazioni quali il manuale operativo o il manuale di installazione.

Non coprirlo.

Questo simbolo indica che il manuale operativo deve essere letto con attenzione.

Questo simbolo indica che il personale addetto all'assistenza deve maneggiare questo dispositivo con riferimento al manuale di installazione.

(Per il tipo con gas R32/R290)

Questo simbolo indica che questo apparecchio utilizza un refrigerante infiammabile. Se il refrigerante perde ed è esposto a una fonte di ignizione esterna, c'è il rischio di incendio.

Questo prodotto è stato fabbricato in impianti moderni rispettando l'ambiente e senza nuocere alla natura.

1 Misure di sicurezza 62

2 Panoramica 71

2.1 Accessori 71 2.2 Comandi e parti 72 2.3 Accessori opzionali 74

3 Specifiche e caratteristiche dell'unità 75

3.1 Temperatura di esercizio 75 3.2 Caratteristiche 76 3.3 Suggerimenti per il risparmio energetico 78

4 Operazioni manuali e manutenzione 79

4.1 Selezione della modalità operativa 79 4.2 Manutenzione 79 4.3 Funzionamento ottimale 79 4.4 Per riutilizzare il condizionatore: 80

5 Installazione 81

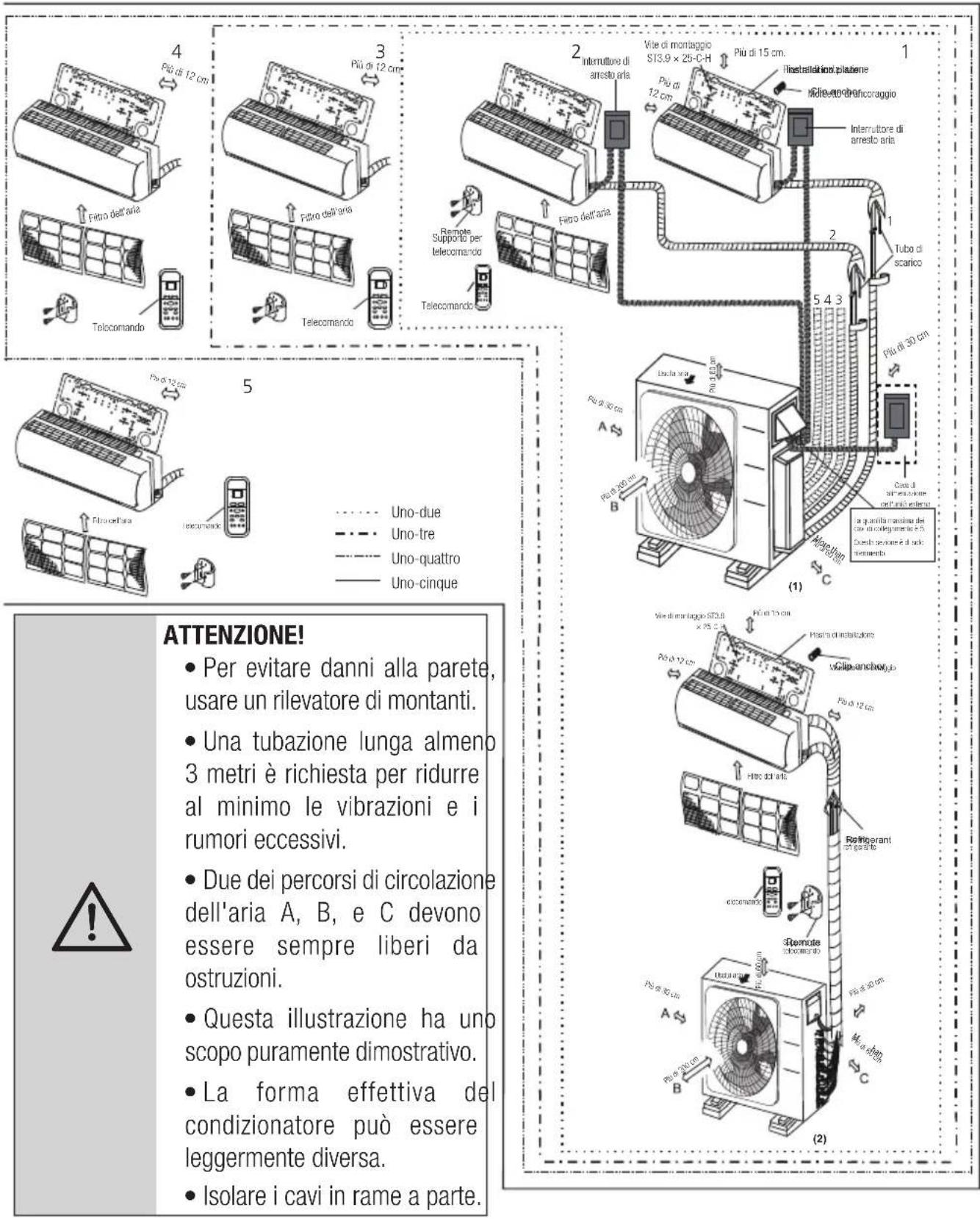

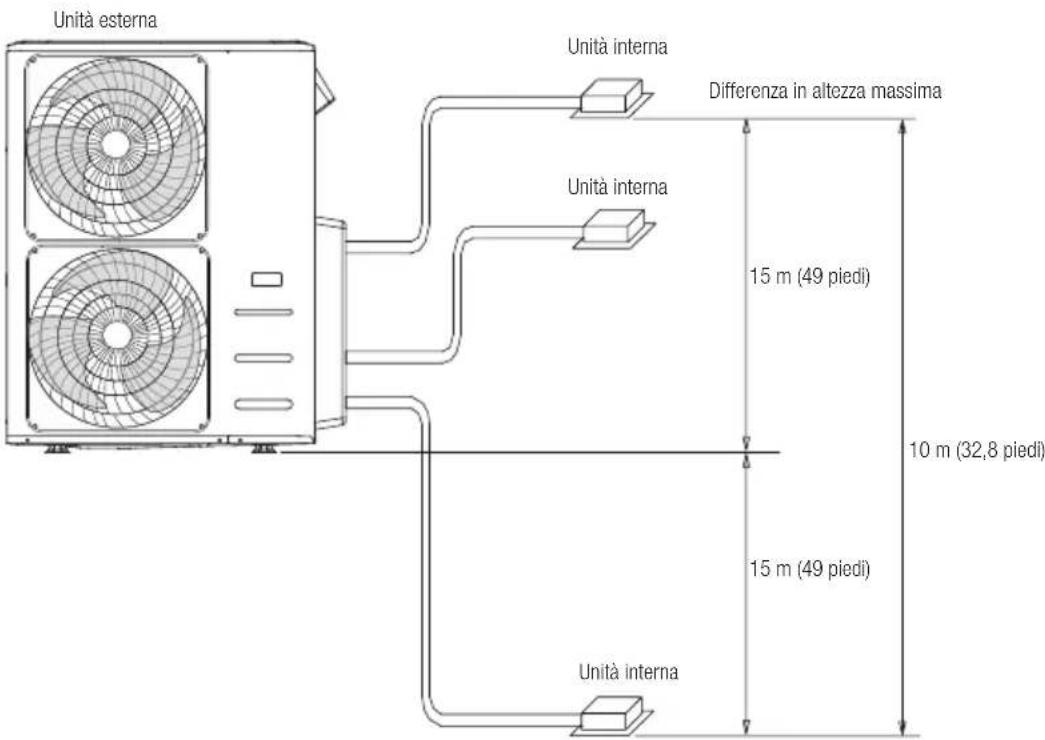

5.1 Riepilogo installazione 81 5.2 Schema di installazione 82 5.3 Specifiche tecniche 83 5.4 Installazione dell'unità esterna 84 5.4.1 Istruzioni per l'installazione - Unità esterna 85 5.5 Collegamento delle tubature del refrigerante 89 5.6 Istruzioni di collegamento - Tubatura del refrigerante 90 5.7 Collegamento elettrico 93 5.7.1 Prima di effettuare collegamenti elettrici, leggere le seguenti norme 93 5.7.2 Cablaggio esterno dell'unità 95 5.8 Dichiarazione sulle armoniche 96 5.9 Schema di cablaggio 96

6 Scarico aria 105

6.1 Preparazione e avvertenze 105 6.1.1 Prima di eseguire lo svuotamento 105 6.1.2 Istruzioni per lo svuotamento 105

6.2 Verifica sicurezza e perdite 108

6.2.1 Verifiche sulla sicurezza elettrica 108

6.2.2 Verifica della presenza di fughe di gas 108

7 Esecuzione del test....109

7.1 Prima di eseguire il test....109 7.2 Istruzioni per il test di funzionamento....109

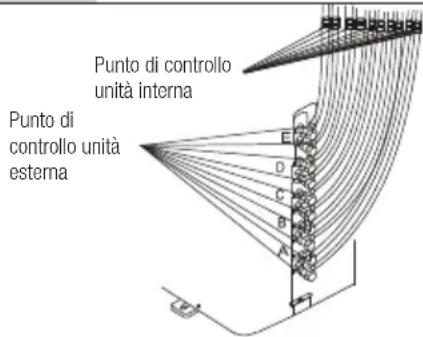

8 Funzione di correzione automatica di cablaggio/tubazioni....110

8.1 Funzione di correzione automatica di cablaggio/tubazioni....110 8.2 Come attivare questa funzione....111

9 Risoluzione dei problemi 112

9.1 Problemi comuni....112 9.2 Suggerimenti per la risoluzione dei problemi.....114

10 Normative europee per lo smaltimento......116

11 Istruzioni per l'installazione....117

11.1 Istruzioni per i gas fluorurati....117

12 Specifiche tecniche 118

Attenzione

Questo elettrodomestico può essere utilizzato dai bambini dagli 8 anni in su e dalle persone con capacità fisiche, sensoriali o mentali ridotte, anche in caso di mancata esperienza o conoscenza, solo se controllati e istruiti all'uso sicuro dell'elettrodomestico e informati sui possibili rischi. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione a carico dell'utente non devono essere eseguite da bambini senza la supervisione di un adulto (Paesi dell'Unione Europea). Questo elettrodomestico non è destinato all'utilizzo da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte o che non posseggono la dovuta esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'elettrodomestico da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'elettrodomestico.

Avvertenze sull'uso del prodotto

Se si verifica una situazione anomala (ad es. un odore di bruciato), spegnere immediatamente l'apparecchio e scollegare l'alimentazione. Rivolgersi al proprio rivenditore per istruzioni in modo da scongiurare scosse elettriche, incendi o infortuni.

Non inserire dita, oggetti oblunghi o altri oggetti nelle prese o nelle uscite d'aria. In quanto la ventola può ruotare ad alta velocità e causare infortuni.

Non utilizzare spray infiammabili, come spray e lacca per capelli o vernici, in prossimità dell'unità, in quanto potrebbero causare incendi o esplosioni.

Non utilizzare il condizionatore d'aria nei pressi di gas combustibili. I gas emessi potrebbero raccogliersi attorno all'unità e provocare esplosioni.

Non mettere in funzione il climatizzatore in una stanza

umida come il bagno o la lavanderia. Un'eccessiva esposizione all'acqua potrebbe provocare cortocircuiti nei componenti elettrici.

Non esporre direttamente il proprio corpo al flusso d'aria fredda per lunghi periodi di tempo.

Non consentire ai bambini di giocare con il climatizzatore. I bambini devono essere costantemente controllati se si trovano nei pressi dell'unità.

Se il condizionatore d'aria viene utilizzato in concomitanza con fornelli o altri dispositivi che producono calore, areare bene il locale per evitare carenza d'ossigeno.

In determinate condizioni di funzionamento, ad esempio all'interno di cucine, sale server e altro, si consiglia vivamente di utilizzare climatizzatori appositamente progettati.

Avvertenze sulla pulizia e la manutenzione

Spegnere l'apparecchio e scollegare la spina prima della pulizia. In caso contrario potrebbero verificarsi scosse elettriche.

Non pulire il condizionatore d'aria con quantità eccessive d'acqua.

Non pulire il condizionatore d'aria con detergenti combustibili. I detergenti combustibili possono provocare incendi o deformazioni.

Attenzione

- Spegnere il condizionatore d'aria e scollegare l'alimentazione se si prevede di non utilizzarlo per un lungo periodo di tempo.

Spegnere e scollegare l'unità durante i temporali.

- Accertarsi che la condensa dell'acqua sia scaricata senza ostacoli dall'unità.

1 Istruzioni importanti per la sicurezza e l'ambiente

Non utilizzare il condizionatore con le mani bagnate. In questo modo potrebbero verificarsi scosse elettriche.

Non utilizzare il dispositivo per scopi diversi da quelli a cui è destinato.

Non salire sull'unità esterna o collocarvi oggetti.

Non lasciare acceso il condizionatore d'aria per lunghi periodi di tempo con porte o finestre aperte oppure se il tasso di umidità è molto elevato.

Avvertenze sulla sicurezza elettrica

Utilizzare solo il cavo di alimentazione specificato. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio di assistenza o da personale qualificato al fine di evitare rischi.

- Tenere pulita la spina di alimentazione. Rimuovere la polvere o la sporcizia che si accumulano su o intorno alla

spina. Spine sporche possono provocare incendi o scosse elettriche.

Non tirare il cavo di alimentazione per scollegare l'unità. Estrarre la spina dalla presa di corrente tenendola saldamente. Tirando direttamente il cavo è possibile danneggiarlo, provocando incendi o scosse elettriche.

Non modificare la lunghezza del cavo dell'alimentatore né utilizzare una prolunga per alimentare l'unità.

Non collegare la presa elettrica ad altre apparecchiature. Un'alimentazione inadeguata o insufficiente potrebbe provocare incendi o scosse elettriche.

Il prodotto deve essere correttamente collegato a terra durante l'installazione o potrebbero provocare scosse elettriche.

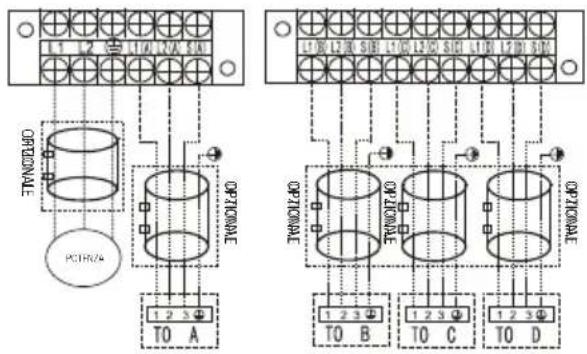

Per tutti i collegamenti elettrici, attenersi a tutti gli standard e a tutte le normative locali e

nazionali in materia di impianti elettrici nonché al Manuale di installazione. Collegare i cavi saldamente e fissarli in modo sicuro per impedire a sollecitazioni esterne di danneggiare il terminale. Collegamenti elettrici non corretti potrebbero provocare surriscaldamenti, incendi e scosse elettriche. Tutti i collegamenti elettrici devono essere effettuati secondo il Diagramma dei collegamenti elettrici posto sui pannelli dell'unità interna ed esterna.

• Tutti i collegamenti elettrici devono essere effettuati in modo appropriato per assicurarsi che il coperchio del quadro di comando possa chiudersi correttamente. Se il coperchio del quadro di comando non si chiude correttamente, potrebbero verificarsi corrosioni, il surriscaldamento dei punti di collegamento sul terminale e incendi o scosse elettriche.

- Nel caso di collegamento dell'alimentazione a installazioni elettriche fisse, è necessario integrarvi un interruttore che scolleghi tutti i poli e che presenti una separazione fra i contatti di almeno 3 mm e abbia una corrente di dispersione che possa superare i 10 mA e un dispositivo di corrente residua (RCD) con una corrente nominale di esercizio residua non superiore a 30 mA. La disconnessione deve essere integrata nell'installazione elettrica fissa in conformità con le normative in materia di cablaggio.

Prendere nota delle specifiche del fusibile

Il circuito (PCB) del climatizzatore è progettato con un fusibile per fornire protezione da sovratensioni. Le specifiche del fusibile sono riportate sul circuito, ad esempio: T20A/250 V CA (per unità <24000 Btu/h), T30A/250 V CA (per unità >24000 Btu/h)

Nota: Per le unità che utilizzano refrigerante R32 o R290 è possibile utilizzare solo il fusibile in ceramica a prova di cortocircuito.

Avvertenze in merito all'installazione del prodotto

1. L'installazione deve essere effettuata da un rivenditore o un tecnico specializzato autorizzato. Un'installazione errata potrebbe provocare perdite d'acqua, scosse elettriche o incendi.
2. L'installazione deve essere effettuata attenendosi alle relative istruzioni di installazione. Un'installazione inappropriata potrebbe provocare perdite d'acqua, scosse elettriche o incendi.
3. Contattare il tecnico autorizzato al servizio di assistenza per la riparazione o la manutenzione di questa unità. L'elettrodomestico deve essere installato in conformità con le normative di cablaggio nazionali.
4. Utilizzare solo gli accessori, i componenti e i componenti specifici per l'installazione. L'utilizzo di componenti non standard potrebbe provocare perdite d'acqua, scosse elettriche, incendi e malfunzionamenti dell'unità.
5. Installare l'unità in una posizione stabile in grado di sostenerne il peso. Qualora la posizione prescelta non potesse sostenere il peso dell'unità o l'installazione non fosse effettuata correttamente, l'unità potrebbe cadere e provocare lesioni e danni gravi.
6. Installare le tubature di scarico attenendosi alle istruzioni contenute nel presente manuale. Un impianto di scarico non opportunamente predisposto potrebbe provocare allagamenti alla casa o all'immobile.
7. Per le unità che dispongono di un impianto di riscaldamento elettrico ausiliario, non

installare l'unità entro 1 metro di distanza da qualsiasi materiale combustibile.

1. Non installare l'unità in una posizione che potrebbe essere esposta a perdite di gas combustibile. Se un gas combustibile dovesse accumularsi intorno all'unità, potrebbe provocare incendi.
2. Accendere l'apparecchio solo dopo aver completato tutto il lavoro.
3. Quando il condizionatore d'aria viene spostato o riposizionato, consultare un tecnico dell'assistenza qualificato per la disconnessione e la reinstallazione dell'unità.
4. Per le modalità di installazione dell'apparecchio sul suo supporto, leggere le informazioni dettagliate nei capitoli "Installazione dell'unità interna" e "Installazione dell'unità esterna".

Nota sui gas fluorurati (non applicabile all'unità che utilizza il refrigerante R290)

1. Questo climatizzatore contiene gas fluorurati ad effetto serra. Per informazioni specifiche sul tipo di gas e sulla quantità, fare riferimento all'etichetta pertinente sull'unità stessa o al "Manuale utente - Scheda prodotto" nella confezione dell'unità esterna. (Solo prodotti nell'Unione Europea).
2. L'installazione, l'assistenza, la manutenzione e la riparazione di questa unità devono essere effettuate da un tecnico certificato.
3. La disinstallazione e lo smaltimento del prodotto devono essere effettuati da un tecnico certificato.

1 Istruzioni importanti per la sicurezza e l'ambiente

1. Nel caso di apparecchiature che contengono gas fluorurati ad effetto serra in quantità pari o superiori a 5 tonnellate di CO2 equivalente, ma inferiori a 50 tonnellate di CO2 equivalente, se il sistema è dotato di un dispositivo di rilevamento delle perdite, quest'ultimo deve essere controllato almeno ogni 24 mesi per individuare eventuali perdite.
2. Quando viene effettuata la verifica di perdite nell'unità, si consiglia vivamente di conservare una documentazione adeguata di tutte le verifiche effettuate.

Avvertenze per l'utilizzo del refrigerante R32/R290

- Quando si utilizza un refrigerante infiammabile, l'apparecchio deve essere tenuto in un'area ben ventilata dove la dimensione della stanza corrisponde a quella specificata per il funzionamento. Per modelli con refrigerante R32: l'apparecchio

deve essere installato, messo in funzione e conservato in una stanza con una superficie del suolo maggiore di X m2. L'apparecchio non deve essere installato in uno spazio non ventilato, se tale spazio è più piccolo di X m2. (consultare il modulo seguente).

1 Istruzioni importanti per la sicurezza e l'ambiente

• Connettori meccanici riutilizzabili e giunti svasati non sono consentiti per installazioni interne. (Requisiti della norma EN).
• I connettori meccanici utilizzati al chiuso devono avere un tasso non superiore a 3 g/anno al 25% della pressione massima consentita. Se i connettori meccanici vengono riutilizzati

all'interno al chiuso, occorre sostituire gli elementi di tenuta. Se i giunti svasati vengono riutilizzati al chiuso, occorre rifare la parte svasata. (Requisiti della norma UL)

- Se i connettori meccanici vengono riutilizzati all'interno al chiuso, occorre sostituire gli elementi di tenuta. Se i giunti svasati vengono riutilizzati al chiuso, occorre rifare la parte

1 Istruzioni importanti per la sicurezza e l'ambiente

svasata. (Requisiti della norma IEC)

- I connettori meccanici utilizzati al chiuso devono essere conformi alla norma ISO 14903.

Normative europee per lo smaltimento

Questo simbolo riportato sul prodotto o sulla sua documentazione indica che le apparecchiature elettriche ed elettroniche non devono essere smaltite insieme ai normali rifiuti domestici.

Smaltimento corretto del prodotto (rifiuti di apparecchiature elettriche ed elettroniche)

Questo apparecchio contiene refrigerante e altri materiali potenzialmente pericolosi. Quando si smaltisce questo apparecchio, la legge stabilisce una raccolta e un trattamento speciali. Non smaltire questo prodotto nei rifiuti domestici o nei rifiuti indifferenziati.

Quando si smaltisce questo apparecchio, sono possibili le seguenti opzioni:

- Smaltire l'apparecchio presso gli impianti di raccolta dei rifiuti

elettronici municipali designati.

• Quando si acquista un nuovo apparecchio, il rivenditore ritira il vecchio apparecchio gratuitamente.
• Il produttore ritira il vecchio apparecchio gratuitamente. (per alcuni Paesi) • Vendere l'apparecchio a rivenditori autorizzati di rottami metallici. (per alcuni Paesi)

Avviso speciale: Lo smaltimento di questo apparecchio nei boschi o in altri ambienti naturali danneggia la propria salute ed è nocivo per l'ambiente. Le sostanze nocive possono penetrare nelle falde acquifere e quindi nella catena alimentare.

2 Panoramica

2.1 Accessori

Il sistema di climatizzazione include i seguenti accessori. Utilizzare tutti i componenti e gli accessori di installazione per montare il condizionatore. Un'installazione non corretta potrebbe comportare perdite d'acqua, scosse elettriche e incendi o malfunzionamenti dell'apparecchiatura. I componenti non inclusi nell'imballaggio del condizionatore d'aria devono essere acquistati separatamente.

Nome degli accessori	Qtà (pz.) Forma	Nome degli accessori Qtà (pz.) Forma
Manuale 2-4			Tubo di scarico (alcuni modelli)	1
Piastra di installazione (alcuni modelli)	1		Anello di guarnizione (alcuni modelli)	1
Guaina ad espansione in plastica (alcuni modelli)	5-8 (a seconda dei modelli)		Anello magnetico (agganciarlo al cavo di connessione tra l'unità interna e l'unità esterna dopo l'installazione). (alcuni modelli)	Varia a seconda del modello
Vite autofilettante A (alcuni modelli)	5-8 (a seconda dei modelli)
Connettore di trasferimento (in dotazione con l'unità esterna o interna, a seconda dei modelli)	Parte opzionale (un pezzo/ un'unità interna)		Anello in gomma per la protezione del cavo (Se il morsetto non si fissa su un cavo piccolo, usare l'anello in gomma per la protezione del cavo [fornito con gli accessori] per avvolgerlo. quindi fissarlo con il morsetto) (alcuni modelli)	1
	Parte opzionale (1-5 pezzi per l'unità esterna, a seconda dei modelli)
Kit USB wireless	1 (solo per modelli Wi-Fi)

La dimensione della condotta può variare a seconda dell'apparecchio. Per soddisfare i vari requisiti dimensionali, talvolta i raccordi delle tubazioni richiedono un connettore di trasferimento installato sull'unità esterna.

(A) Tipo a parete

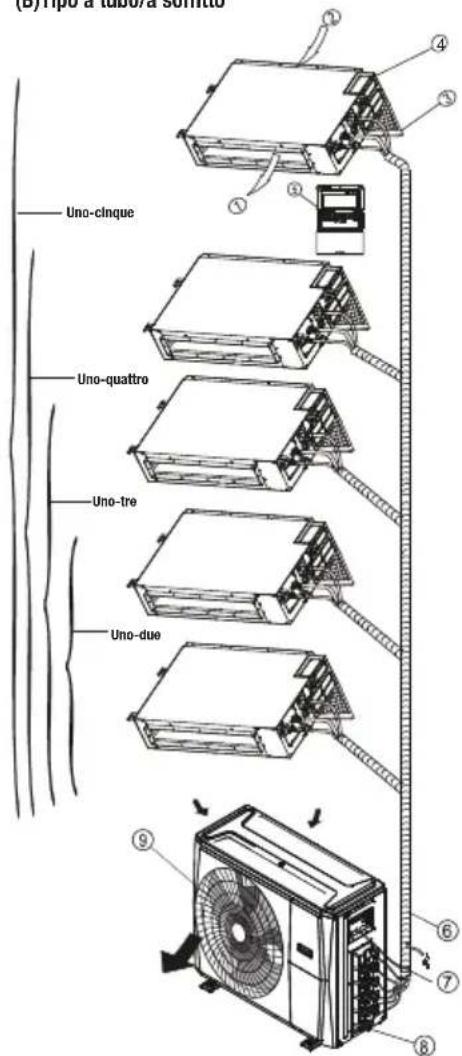

(B) Tipo a tubo/a soffitto

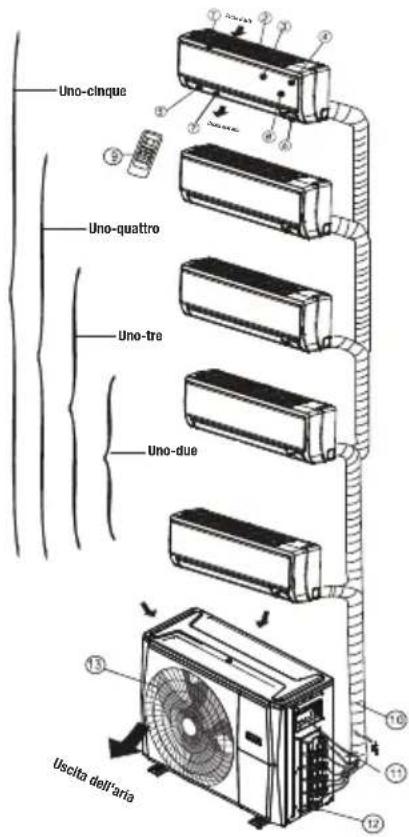

2.2 Comandi e parti

Unità interna

1. Telaio del pannello
2. Griglia della presa d'aria posteriore
3. Pannello anteriore
4. Filtro di depurazione dell'aria e filtro aria (dietro)
5. Deflettore orizzontale
6. Finestra display LCD
7. Deflettore verticale
8. Pulsante comando manuale (dietro)
9. Supporto per telecomando

Unità esterna

1. Flessibile di scarico, tubo di connessione del refrigerante
2. Cavo di connessione
3. Valvola di arresto
4. Coperchio della ventola

Unità interna

1. Uscita dell'aria
2. Presa d'aria

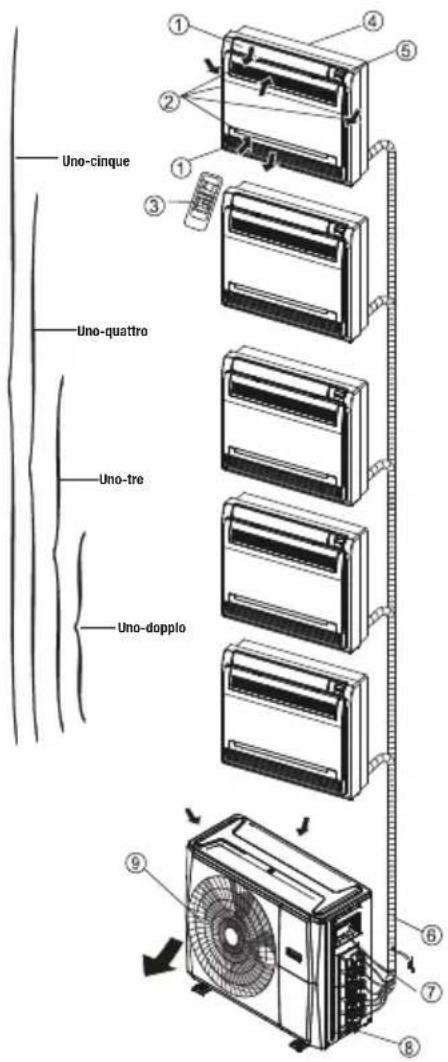

(C) Tipo a pavimento e verticale (console)

1. Filtro dell'aria
2. Quadro comandi elettrici
3. Regolatore a filo

Unità esterna

1. Flessibile di scarico, tubo di connessione del refrigerante
2. Cavo di connessione
3. Valvola di arresto
4. Coperchio della ventola

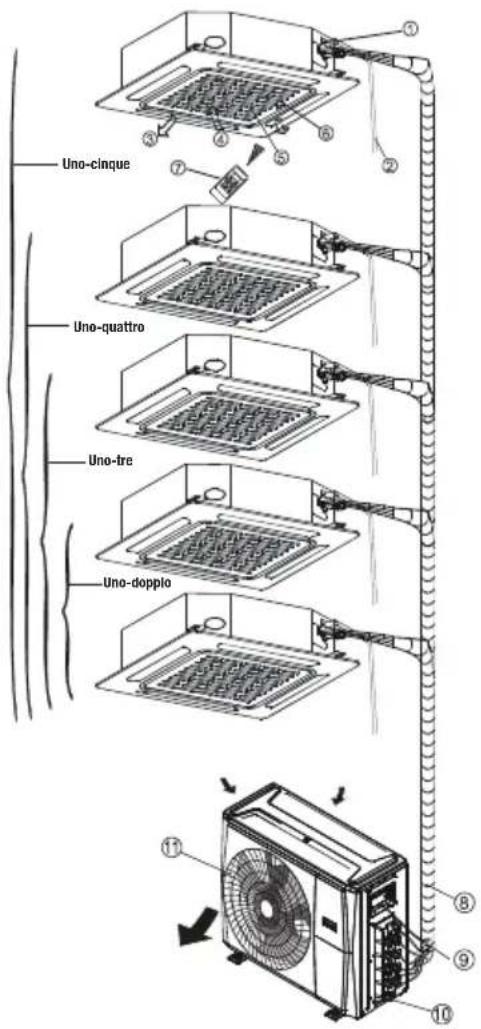

(D) Tipo compatto a cassetta a quattro vie

Unità interna

1. Deflettore flusso aria (in uscita)
2. Presa d'aria (contenente filtro aria)
3. Telecomando
4. Componente di installazione
5. Pannello

Unità esterna

1. Flessibile di scarico, tubo di connessione del refrigerante
2. Cavo di connessione
3. Valvola di arresto
4. Coperchio della ventola

Unità interna

1. Pompa di scarico (acqua di scarico dall'unità interna)
2. Tubo di scarico
3. Uscita dell'aria
4. Presa d'aria
5. Griglia di entrata dell'aria
6. Pannello
7. Telecomando

Unità esterna

1. Tubo di connessione refrigerante
2. Cavo di connessione
3. Valvola di arresto
4. Coperchio della ventola

Per i condizionatori multi-split, un'unità esterna può essere abbinata a vari tipi di unità interne. Tutte le figure in questo manuale hanno uno scopo puramente dimostrativo. Il condizionatore acquistato può essere leggermente diverso, anche se di forma simile. Le pagine seguenti introducono vari tipi di unità interne abbinabili alle unità esterne.

2.3 Accessori opzionali

Esistono due tipi di telecomando: con fili e senza fili. Scegliere un telecomando in base alle preferenze e ai requisiti del cliente e installarlo nel luogo appropriato. Leggere nei cataloghi e nella letteratura tecnica le istruzioni per scegliere un telecomando adatto.

Nome Forma Quantità (Pz)
Gruppotubazione dicollegamento	Condottodelliquido	∅ 6,35(1/4 pollici)	Componenti da acquistareseparatamente. Rivolgersi alrivenditore per informazionisulle dimensioni corrette deltubo dell’unità acquistata.
		∅ 9,52(3/8 pollici)
	Condottodel gas	∅ 9,52(3/8 pollici)
		∅ 12,7(1/2 pollici)
		∅ 16 (5/8 pollici)

3 Specifiche e caratteristiche dell'unità

3.1 Temperatura di esercizio

L'uso del condizionatore d'aria al di fuori di questi intervalli potrebbe attivare alcune funzioni di sicurezza che causeranno la disattivazione dell'unità.

Modalità COOL (RAFFREDDAMENTO)		Modalità HEAT (RISCALDAMENTO)	Modalità DRY (DEUMIDIFICAZIONE)
Temperatura dell'ambiente	17 °C - 32 °C (62 °F - 90 °F)	0 °C - 30 °C (32 °F - 86 °F)	da 10 °C a 32 °C (50 °F - 90 °F)
Temperatura esterna	da 0 °C a 50 °C (32°F - 122°F)	da -15 °C a 24 °C (5 °F - 75 °F)	da 0 °C a 50 °C (32 °F - 122 °F)
	da -15 °C a 50 °C (5°F - 122°F) (Per modelli dotati di sistemi di raffreddamento a bassa temperatura.)
	da 0 °C a 52 °C (32°F - 126°F) (Per modelli speciali in uso nei paesi tropicali)		0 °C - 52 °C (32 °F - 126 °F) (Per modelli speciali in uso nei paesi tropicali)

Per le unità esterne con riscaldamento elettrico ausiliario. Quando la temperatura esterna scende sotto 0 °C, si consiglia caldamente di tenere l'unità sempre inserita per garantire prestazioni continue.

Umidità ambiente relativa inferiore all'80%. Se il condizionatore d'aria funziona in ambienti con valori superiori, la sua superficie potrebbe attirare la condensa. Impostare il deflettore del flusso d'aria verticale al suo angolo massimo (verticalmente al pavimento) e selezionare la modalità di ventilazione HIGH (ALTA).

3 Specifiche tecniche e funzioni dell'unità

Per ottimizzare ulteriormente le prestazioni dell'unità, attenersi a quanto indicato di seguito

• Mantenere porte e finestre chiuse.
• Limitare l'uso energetico tramite le funzioni TIMER ON (TIMER DI ACCENSIONE) e TIMER OFF (TIMER DI SPEGNIMENTO). • Non ostruire le prese e le uscite d'aria.
• Controllare e pulire con regolarità i filtri dell'aria.

3.2 Caratteristiche

Installazione del Kit HomeWhiz (Modulo Wireless)

1. Rimuovere il cappuccio protettivo del Kit HomeWhiz (modulo wireless)
2. Aprire il pannello frontale e inserire il kit HomeWhiz (modulo wireless) all'interno dell'interfaccia riservata.

Questa interfaccia è compatibile solo con chiavette (moduli wireless) forniti dal produttore.

Protezione del condizionatore Protezione del compressore

Il compressore non può essere riavviato per 3 minuti dopo l'arresto.

Funzione antifreddo (solo modelli per raffreddamento e riscaldamento)

L'unità è progettata per non soffiare aria fredda in modalità HEAT (RISCALDAMENTO) se lo scambiatore di calore interno è in una delle tre condizioni seguenti e la temperatura impostata non è stata raggiunta.

• Quando il riscaldamento è appena iniziato.
• Durante lo sbrinamento.
• Con riscaldamento a bassa temperatura.

La ventola interna o esterna smette di funzionare durante lo sbrinamento (solo modelli per raffreddamento e riscaldamento).

Sbrinamento (solo modelli per raffreddamento e riscaldamento)

• Durante un ciclo di calore, quando la temperatura esterna è bassa e l'umidità è elevata, sull'unità esterna può crearsi della brina che causa un riscaldamento meno efficiente del condizionatore.
• In queste condizioni, il condizionatore blocca le operazioni di riscaldamento e avvia automaticamente lo sbrinamento.
• La durata dello sbrinamento può variare da 4 a 10 minuti, a seconda della temperatura esterna e della quantità di brina accumulatasi sull'unità esterna.

Riavvio automatico (alcuni modelli)

In caso di mancanza di corrente il sistema si arresta subito. Quando torna la corrente la spia di funzionamento sull'unità interna lampeggia. Per riavviare l'unità, premere il pulsante ON/OFF (Accensione/spegnimento) sul telecomando. Se il sistema dispone di una funzione di riavvio automatico, l'unità si riavvierà con le stesse impostazioni.

3 Specifiche tecniche e funzioni dell'unità

Dall'unità interna esce vapore bianco

• Del vapore bianco può generarsi a causa di un'elevata differenza di temperatura tra l'aria in ingresso e quella in uscita in modalità COOL (RAFFREDDAMENTO) in luoghi con elevata umidità relativa.
• Il vapore bianco può essere causato dall'umidità creatasi nel processo di sbrinamento quando il condizionatore si riavvia in modalità HEAT (RISCALDAMENTO) dopo lo sbrinamento.

Rumore proveniente dal condizionatore

• Si può sentire un sibilo basso quando il compressore è in funzione o ha appena smesso di funzionare. Questo è il suono del refrigerante che scorre o sta per fermarsi.
• Si può sentire anche un cigolio quando il compressore è in funzione o ha appena smesso di funzionare. Questo è provocato dall'espansione termica e contrazione al freddo dei componenti in plastica dell'unità quando la temperatura cambia.
• Si può sentire un rumore dovuto al deflettore che si riporta nella posizione originale appena si accende l'apparecchio.

Fuoriuscita di polvere dall'unità interna

Ciò accade quando il condizionatore non è stato usato per molto tempo o durante il primo utilizzo.

L'unità interna emette odore.

Ciò è dovuto al fatto che l'unità interna emette odori assorbiti da materiali di costruzione, mobilio, o fumo.

Il condizionatore passa alla modalità FAN ONLY (SOLO VENTILAZIONE) dalla modalità COOL (RAFFREDDAMENTO) o HEAT (RISCALDAMENTO) (solo per i modelli di raffreddamento e riscaldamento).

Quando la temperatura interna raggiunge quella impostata, il compressore si blocca automaticamente e il condizionatore passa in modalità di sola FAN (ventilazione). Il compressore si riavvierà quando la temperatura interna sale in modalità COOL (RAFFREDDAMENTO) o scende in modalità HEAT (RISCALDAMENTO) fino alla temperatura impostata.

Possono formarsi gocce d'acqua sulla superficie dell'unità interna quando si verifica il raffreddamento con un'umidità relativamente alta (definita oltre l'80%). Regolare l'aletta orizzontale in posizione di massima uscita dell'aria e selezionare la velocità di ventilazione HIGH (ALTA).

Modalità di riscaldamento (solo modelli per raffreddamento e riscaldamento)

Il condizionatore aspira calore dall'unità esterna e lo rilascia attraverso l'unità interna durante il riscaldamento. Quando la temperatura esterna scende, il calore aspirato dal condizionatore di conseguenza diminuisce. Allo stesso tempo il carico di calore del condizionatore aumenta a causa della maggiore escursione termica tra la temperatura interna ed esterna. Se non è possibile raggiungere una temperatura confortevole con il solo condizionatore, si consiglia di usare un dispositivo di riscaldamento supplementare. Fulmini o telefoni wireless in auto nelle vicinanze possono causare il malfunzionamento dell'unità. Scollegare l'unità dall'alimentazione, quindi ricollegarla. Premere il pulsante ON/OFF (Accensione/Spegnimento) sul telecomando per riavviare le operazioni.

3 Specifiche tecniche e funzioni dell'unità

3.3 Suggerimenti per il risparmio energetico

- NON impostare l'unità a livelli di temperatura eccessivi.

- Durante il raffreddamento, chiudere le tende per evitare la luce del sole diretta.

- Tenere chiuse porte e finestre per mantenere il calore o il fresco nel locale.

- NON collocare oggetti vicino all'entrata e all'uscita dell'aria dell'unità. Ciò ridurrà l'efficienza dell'unità.

- Impostare un timer e utilizzare la modalità SLEEP/ECONOMY (NOTTE/RISPARMIO) integrata, se applicabile.

- Se si prevede di non utilizzare l'unità per un lungo periodo, rimuovere le batterie dal telecomando.

- Pulire il filtro dell'aria ogni due settimane. Un filtro sporco può ridurre l'efficienza di raffreddamento o riscaldamento.

- Regolare in maniera appropriata le feritoie ed evitare il flusso d'aria diretto.

Chiudendo le tende durante il riscaldamento contribuisce anche ad evitare la fuoriuscita del calore.

Tenere chiuse porte e finestre.

4.1 Selezione della modalità operativa

Se due o più unità interne funzionano simultaneamente, verificare che le rispettive non siano in conflitto. La modalità riscaldamento ha la priorità su tutte le altre. Se l'unità ha iniziato a lavorare in modalità HEAT (riscaldamento), le altre unità possono funzionare solo in modalità HEAT (riscaldamento). Ad esempio: Se l'unità ha iniziato a funzionare in modalità COOL (raffreddamento) (o FAN (ventilazione)), le altre unità possono funzionare in tutte le modalità fuorché in modalità HEAT (riscaldamento). Se una delle unità seleziona la modalità HEAT (riscaldamento), le altre unità in funzione si fermano e indicano “--” (solo per unità con display) oppure la spia automatica e di funzionamento lampeggia rapidamente, la spia dello sbrinamento si spegne e quella del timer rimane accesa (solo per unità senza display). Diversamente si accende la spia dello sbrinamento e di allarme (se applicabile), oppure la spia di funzionamento lampeggia rapidamente e quella del timer si spegne (per il tipo a pavimento e verticale).

4.2 Manutenzione

Se si prevede di non utilizzare l'unità per un lungo periodo, eseguire le seguenti operazioni:

1. Pulire l'unità interna e il filtro dell'aria.
2. Selezionare la modalità FAN ONLY (SOLO VENTILAZIONE) e far funzionare la ventilazione interna per un po' per asciugare l'interno dell'unità.
3. Scollegare l'alimentazione e rimuovere la batteria dal telecomando.
4. Controllare periodicamente i componenti dell'unità esterna. Contattare un rivenditore locale o un servizio assistenza clienti se l'unità richiede lavori di manutenzione.

Prima di pulire il condizionatore, verificare di avere spento l'unità e staccare la spina dell'alimentazione.

4.3 Funzionamento ottimale

Per ottenere prestazioni ottimali, prendere nota di quanto segue:

• Regolare la direzione del flusso dell'aria affinché non sia rivolto direttamente alle persone.
• Regolare la temperatura per raggiungere il massimo livello di comfort possibile. Non regolare l'unità a livelli di temperatura eccessivi.
• Chiudere porte e finestre in modalità COOL (RAFFREDDAMENTO) o HEAT (RISCALDAMENTO).
• Utilizzare il pulsante TIMER ON (Timer attivato) sul telecomando per selezionare l'ora in cui si desidera avviare il condizionatore.
• Non collocare oggetti vicino all'entrata o all'uscita dell'aria, perché si rischia di ridurre l'efficienza del condizionatore e di provocarne l'arresto.
• Pulire periodicamente il filtro dell'aria, altrimenti le prestazioni di raffreddamento o riscaldamento potrebbero essere ridotte.
• Non azionare l'unità con il deflettore orizzontale chiuso.

Per le unità dotate di riscaldatore elettrico, se la temperatura dell'ambiente esterno è inferiore a 0°C (32°F), si raccomanda vivamente di tenere collegata la macchina per garantire un funzionamento regolare.

4 Operazioni manuali e manutenzione

4.4 Per riutilizzare il condizionatore:

• Usare un panno asciutto per togliere la polvere accumulatasi sulla griglia della presa d'aria posteriore per evitare la dispersione della polvere proveniente dall'unità interna.
• Controllare che i cavi non siano rotti o scollegati.
• Controllare che il filtro dell'aria sia installato.
• Se il condizionatore non è stato utilizzato per un lungo periodo, controllare se l'entrata o l'uscita dell'aria sono bloccate.

5 Installazione

5.1 Riepilogo installazione

5.2 Schema di installazione

5 Installazione

L'installazione deve essere eseguita in conformità con i requisiti degli standard locali e nazionali. L'installazione potrebbe differire leggermente in zone diverse.

5.3 Specifiche tecniche

Numero di unità che è possibile usare assieme	Unità collegate 1	-5 unità
Frequenza di avviamento/arresto del compressore	Tempo di arresto	3 min. o più
Tensione della fonte di alimentazione	oscillazione della tensione	entro ±10% della tensione nominale
	caduta di tensione all'avviamento	entro ±15% della tensione nominale
	squilibrio di intervallo	entro ±3% della tensione nominale

	1comanda2	1comanda3	1comanda4	1comanda5
Massima lunghezza per tutti i locali	40/131 60	197 80/2	62 80/262
Massima lunghezza per un'unità interna	25/82 30	98 35/115	35/115
Massima differenza in altezza tra unità interna ed esterna	15/49 15	49 15/49	5/49
Massima differenza in altezza tra le unità interne	10/33 10	33 10/33	0/33

Per le unità che prevedono connettori rapidi, non è possibile collegare più di due tubi, e la lunghezza massima di ogni tubo è di 7,5 metri.

Quando si installano varie unità interne con un'unica unità esterna, verificare che la lunghezza del tubo refrigerante e l'altezza di caduta tra le unità interne ed esterne soddisfino i requisiti illustrati nel seguente schema:

5 Installazione

5.4 Installazione dell'unità esterna

Installare l'unità seguendo i codici e le normative locali in quanto possono differire leggermente da una regione all'altra.

5.4.1 Istruzioni per l'installazione - Unità esterna

Passaggio 1: Selezionare la posizione per l'installazione

Prima di installare l'unità esterna, occorre scegliere una posizione adeguata. Quanto segue sono i parametri standard che permetteranno di scegliere la posizione adeguata per l'unità.

Le posizioni di installazione corrette soddisfano i seguenti standard:

• Sono rispettati i requisiti di spazio indicati nel capitolo Requisiti per lo spazio di installazione.
• La posizione è ben aerata con una buona circolazione dell'aria.
• La posizione è stabile e solida, in grado di sostenere l'unità e non produce vibrazioni.
• Il rumore proveniente dall'unità non reca disturbo ad altre persone.
• La posizione non è esposta per lunghi periodi di tempo alle intemperie o alla luce solare diretta.
• Se si prevedono precipitazioni nevose, sollevare l'unità al di sopra della base per evitare la formazione di ghiaccio e danni alla bobina. Montare l'unità ad un'altezza che superi l'altezza media della neve accumulata. L'altezza minima deve essere di 18 pollici.

NON installare l'unità nelle seguenti posizioni:

• In prossimità di un ostacolo che ostruisca le prese e le uscite dell'aria.
• In prossimità di una strada pubblica con passaggio di persone o dove il rumore dell'unità possa recare disturbo ad altre persone.
• In luoghi dove lo scarico di aria calda possa recare disturbo ad animali o piante.
• In prossimità di sorgenti di gas combustibili.
• In luoghi esposti a grandi quantità di polvere.

In luoghi esposti a grandi quantità di aria salmastra.

Se l'unità è esposta a venti eccezionalmente forti: installare l'unità in modo che la ventola dell'uscita dell'aria si trovi ad un angolo di 90° rispetto alla direzione del vento. Se necessario, realizzare una barriera davanti all'unità per proteggerla da venti di eccezionale intensità. Fare riferimento alle figure seguenti.

Se l'unità è esposta di frequente a forti intemperie: realizzare un riparo sopra l'unità per proteggerla da pioggia o neve. Prestare attenzione a non ostruire il flusso d'aria attorno all'unità. Se l'unità è esposta di frequente all'aria salmastra (località di mare): utilizzare un'unità esterna appositamente progettata per resistere alla corrosione.

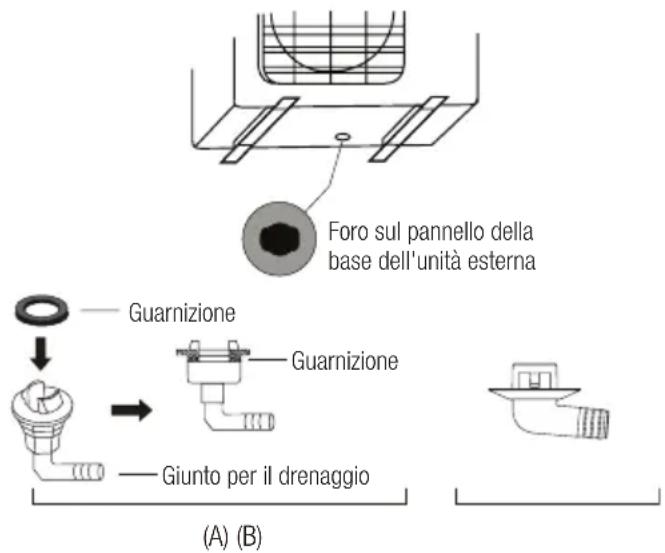

Passaggio 2: Installare il giunto di scarico (solo unità a pompa di calore).

Prima di fissare l'unità esterna in loco, occorre installare il tubo di scarico nella parte inferiore dell'unità. Sono presenti due tipi diversi di tubi di scarico a seconda del tipo di unità esterna.

Se il tubo di scarico è dotato di una guarnizione in gomma (Vedere la Fig. A), attenersi a quanto segue:

1. Adattare la guarnizione in gomma all'estremità del tubo di scarico che si andrà a collegare all'unità esterna.
2. Inserire il tubo di scarico nel foro sul pannello alla base dell'unità.
3. Ruotare il tubo di scarico di 90° finché non scatta in posizione rivolto verso la parte anteriore dell'unità.
4. Collegare un tubo di prolunga per lo scarico (non incluso) al tubo di scarico per direzionare l'acqua proveniente dall'unità durante la modalità pompa di calore.

Se il tubo di scarico non è dotato di una guarnizione in gomma (Vedere la Fig. B), attenersi a quanto segue:

1. Inserire il tubo di scarico nel foro sul pannello alla base dell'unità. Il tubo di scarico scatterà in posizione.
2. Collegare un tubo di prolunga per lo scarico (non incluso) al tubo di scarico per direzionare l'acqua proveniente dall'unità durante la modalità pompa di calore.

ATTENZIONE! Nei climi freddi, accertarsi che il tubo di scarico sia posizionato il più in verticale possibile per garantire un rapido drenaggio dell'acqua. Se l'acqua defluisce troppo lentamente, può congelarsi nel tubo e penetrare nell'unità.

Passaggio 3: Ancoraggio dell'unità esterna

L'unità esterna può essere ancorata a terra o su una staffa montata a parete con bulloni (M10). Preparare la base di installazione dell'unità secondo quanto indicato nella tabella sottostante.

Quanto segue è un elenco di diverse misure di unità esterne e della distanza tra i piedini di montaggio. Preparare la base di installazione dell'unità secondo quanto indicato nella tabella sottostante.

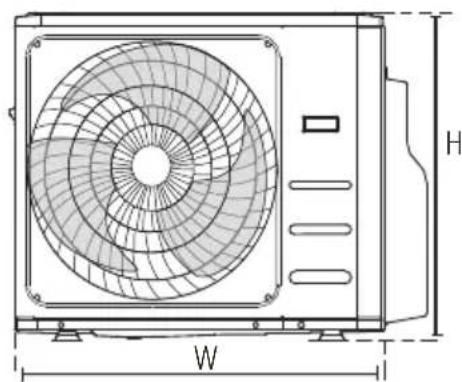

Tipi e specifiche dell'unità esterna

5 Installazione

Unità esterna tipo split

Installazione di fila in serie

I rapporti tra H, A e L sono i seguenti.

	L	A
L ≤ H	L ≤ 1/2H	25 cm / 9,8" o più
	1/2H < L ≤ H	30 cm/11,8" o più
L >H	Non installabile

Note sulla perforazione della parete. È necessario praticare un foro nella parete per la tubazione del refrigerante e per il cavo di segnale che collegherà l'unità interna e quella esterna.

1. Determinare la posizione del foro da praticare nella parete in base a quella dell'unità esterna.
2. Usando una punta da 65 mm (2,5"), praticare un foro nella parete.

Mentre si pratica il foro nella parete, evitare di forare cavi elettrici, tubazioni idriche e altri componenti sensibili.

1. Inserire il cappuccio di protezione per la parete nel foro. Ciò consente di proteggere i bordi del foro e consentirà di sigillarlo al termine della procedura di installazione.

AVVERTENZA! Quando si praticano fori nel cemento, si consiglia di indossare sempre una protezione per gli occhi.

Se si sceglie l'unità interna 24k

L'unità interna 24K può essere collegata solo ad un sistema A. Se vi sono due unità interne 24K, possono essere collegate a sistemi A e B.

Dimensione del tubo di connessione di un sistema A e B

Capacità unità interna (Btu/h)	Liquido Gas
7K/9K/12K 1/4	3/8
12K/18K 1/4	1/2
24K 3/8 5/8

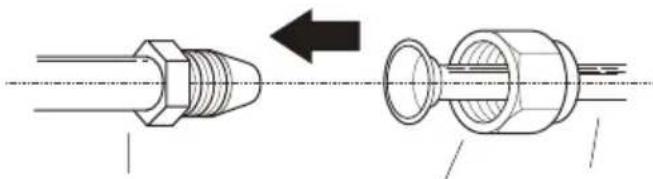

5.5 Collegamento delle tubature del refrigerante

Per i modelli a connessione rapida, fare riferimento al manuale della macchina interna per il metodo di installazione del tubo di collegamento. Nel manuale della macchina esterna non sono ripetute le istruzioni.

Durante il collegamento delle tubature del refrigerante, fare in modo che nessuna sostanza o gas diversi dal refrigerante specifico vengano introdotti nell'unità. La presenza di altri gas o sostanze ridurrà la capacità dell'unità e potrebbe provocare un innalzamento imprevisto della pressione all'interno del circuito di refrigerazione. Ciò potrebbe provocare esplosioni e lesioni.

5.6 Istruzioni di collegamento - Tubatura del refrigerante

ATTENZIONE!

• Il tubo di derivazione deve essere installato orizzontalmente. Un angolo superiore a 10° può causare un malfunzionamento.
• NON installare il tubo di connessione fino all'installazione dell'unità interna ed esterna.
• Isolare entrambe le tubazioni dell'acqua e del gas per evitare perdite d'acqua.

Passaggio 1: Taglio dei tubi

Quando si preparano i tubi del refrigerante, prestare molta attenzione a tagliarli e svasarli correttamente. In questo modo si garantirà un funzionamento efficiente e si ridurrà al minimo la necessità di manutenzione in futuro.

1. Misurare la distanza tra le unità interne ed esterne.
2. Tramite un taglia-tubi, tagliare il tubo con una misura leggermente maggiore rispetto alla distanza misurata.
3. Accertarsi che il tubo sia esattamente tagliato a 90°.

AVVERTENZA! Prestare molta attenzione a non danneggiare, ammaccare o deformare il tubo durante il taglio. In caso contrario si ridurrà drasticamente l'efficacia di riscaldamento dell'unità.

Passaggio 2: Rimozione delle sbavature

Le sbavature possono inficiare la guarnizione a tenuta stagna dei collegamenti dei tubi del refrigerante. Devono essere rimosse completamente.

1. Tenere il tubo rivolto verso il basso per evitare che le sbavature del taglio penetrino nel tubo.
2. Tramite un alesatore o uno sbavatore, rimuovere tutte le sbavature dalla sezione tagliata del tubo.

Passaggio 3: Svasare le estremità dei tubi

Una svasatura corretta è essenziale per sigillare a tenuta stagna il tubo.

1. Dopo la rimozione delle sbavature dal tubo tagliato, sigillare le estremità con del nastro in PVC per evitare che sostanze estranee penetrino nel tubo.
2. Rivestire il tubo con del materiale isolante.
3. Inserire dei dadi svasati su entrambe le estremità del tubo. Accertarsi che siano rivolti nel verso corretto, dato che non è possibile inserirli o modificarne la direzione dopo la svasatura.

5 Installazione

1. Rimuovere il nastro in PVC dalle estremità del tubo quando si è pronti ad eseguire la svasatura.
2. Serrare la forma svasata sull'estremità del tubo. L'estremità del tubo deve essere estesa oltre la forma svasata.

1. Posizionare lo svasatore nella forma.
2. Ruotare il manico dello svasatore in senso orario finché il tubo non è completamente svasato. Svasare il tubo in base alle dimensioni.

Estensione del tubo oltre la forma svasata

Calibro per tubi	Coppia di serraggio	Dimensione della svasatura (A) (Unità: mm/pollici)		Forma svasata
		Min. Max.
∅ 6,4 18	-20 Nm (183-204 kgf.cm) 8,4/0,33 8,7/0,34
∅ 9,5 25	-26 Nm (255-265 kgf.cm) 13,2/0,52 13,5/0,53
∅12,7 35	-36 Nm (357-367 kgf.cm) 16,2/0,64 16,5/0,65
∅ 15,9 45	-47 Nm (459-480 kgf.cm) 19,2/0,76 19,7/0,78
∅ 19,1 65	-67 Nm (663-683 kgf.cm) 23,2/0,91 23,7/0,93
∅ 22 75	-85 Nm (765-867 kgf.cm) 26,4/1,04 26,9/1,06

1. Rimuovere lo svasatore e la forma svasata, quindi controllare l'estremità del tubo per verificare se sono presenti crepe e se la svasatura è omogenea.

5 Installazione

Passaggio 4: Collegamento dei tubi

Collegare i tubi in rame dapprima all'unità interna, quindi all'unità esterna. Occorre prima collegare il tubo a bassa pressione e quindi quello ad alta pressione.

1. Mentre si collega il dado svasato, applicare uno strato sottile di olio refrigerante alle estremità svasate dei tubi.
2. Allineare il centro dei due tubi che si andranno a collegare.

Tubo dell'unità interna, dado svasato, tubo

1. Stringere il dado svasato il più stretto possibile a mano.
2. Tramite una chiave, stringere il dado sul tubo dell'unità.
3. Stringendo saldamente il dado, utilizzare una chiave dinamometrica per serrare il dado svasato secondo i valori di coppia nella tabella di cui sopra.

Usare una chiave inglese e una chiave dinamometrica per collegare o scollegare i tubi dall'unità.

• Avvolgere l'isolamento attorno alla tubazione. Il contatto diretto con la tubazione scoperta può provocare ustioni o congelamento.
• Verificare che il tubo sia collegato correttamente. Un eccessivo serraggio può danneggiare il bordo svasato, mentre un serraggio insufficiente può provocare perdite.

Piegare con cura la tubazione al centro secondo lo schema illustrato di seguito. NON piegare la tubazione per più di 90° o più di 3 volte.

Piegare il tubo con il pollice

raggio minimo 10 cm (3,9")

1. Dopo avere collegato i tubi di rame all'unità interna, avvolgere assieme il cavo di alimentazione, il cavo di segnalazione e la tubazione con il nastro adesivo.

NON intrecciare il cavo del segnale con altri cavi. Quando si avvolgono questi elementi insieme, non intrecciare il cavo del segnale con alcun altro cavo.

1. Inserire questa tubazione nella parete e collegarla all'unità esterna.
2. Isolare tutte le tubazioni, comprese le valvole dell'unità esterna.
3. Aprire le valvole di arresto dell'unità esterna per avviare il flusso di refrigerante tra l'unità interna ed esterna.

ATTENZIONE! Verificare che non vi siano perdite di refrigerante alla fine dei lavori di installazione.

In caso di perdita di refrigerante, ventilare immediatamente l'area e scaricare il sistema (vedere la sezione evacuazione dell'aria del presente manuale).

5.7 Collegamento elettrico

5.7.1 Prima di effettuare collegamenti elettrici, leggere le seguenti norme

1. Tutti i cavi devono essere conformi alle normative regionali e nazionali in materia di impianti elettrici e devono essere installati da un elettricista autorizzato.
2. Tutti i collegamenti elettrici devono essere effettuati secondo il Diagramma dei collegamenti elettrici posto sui pannelli dell'unità interna ed esterna.
3. Se si verifica un problema di sicurezza grave con l'alimentatore, interromperne immediatamente il funzionamento. Spiegare il problema al cliente e rifiutarsi di installare l'unità finché il problema di sicurezza non è stato risolto.
4. La tensione di alimentazione deve essere compresa tra il 90% e il 110% della tensione nominale. Un'alimentazione elettrica insufficiente potrebbe provocare malfunzionamenti, scosse elettriche o incendi.
5. Nel caso di collegamento dell'alimentazione a installazioni elettriche fisse, occorre installare una protezione da sovratensioni e un interruttore di corrente.
6. Nel caso di collegamento dell'alimentazione a installazioni elettriche fisse, è necessario

integrarvi un interruttore o commutatore che scolleghi tutti i poli e che presenti una separazione fra i contatti di almeno 3 mm. Il tecnico qualificato deve utilizzare un commutatore o un interruttore approvato.

1. È possibile collegare l'unità esclusivamente a una presa di corrente singola. Non collegare un'altra apparecchiatura alla presa.
2. Assicurarsi di collegare il condizionatore d'aria correttamente a terra.
3. Ogni cavo deve essere saldamente collegato. Collegamenti elettrici lenti possono provocare il surriscaldamento del terminale, con conseguente malfunzionamento del prodotto e possibilità di incendi.
4. Non permettere che i cavi entrino in contatto o si appoggino ai tubi del refrigerante, al compressore o alle parti in movimento all'interno dell'unità.
5. Se l'unità dispone di un impianto di riscaldamento elettrico ausiliario, quest'ultimo dovrà essere installato ad almeno 1 metro di distanza da qualsiasi materiale combustibile.
6. Non toccare mai i componenti elettrici subito dopo aver spento l'alimentazione per evitare il pericolo di scosse elettriche. Dopo aver spento l'alimentazione, attendere sempre almeno 10 minuti prima di toccare i componenti elettrici.
7. Assicurarsi di non incrociare il cablaggio elettrico con il cablaggio di segnale, in quanto ciò potrebbe causare distorsioni e interferenze.
8. L'unità deve essere collegata alla presa di corrente principale. Normalmente, l'alimentazione deve avere un'impedenza di 32 ohm.
9. Sullo stesso circuito non deve essere collegata alcun'altra apparecchiatura.

5 Installazione

1. Collegare i cavi esterni prima di collegare i cavi interni.

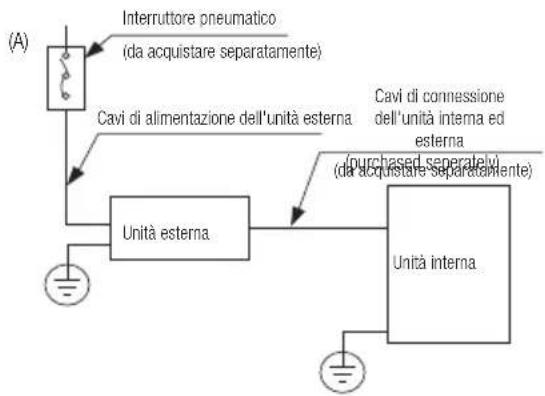

AVVERTENZA! Prima di eseguire qualsiasi lavoro di cablaggio o elettrico, spegnere l'alimentazione principale.

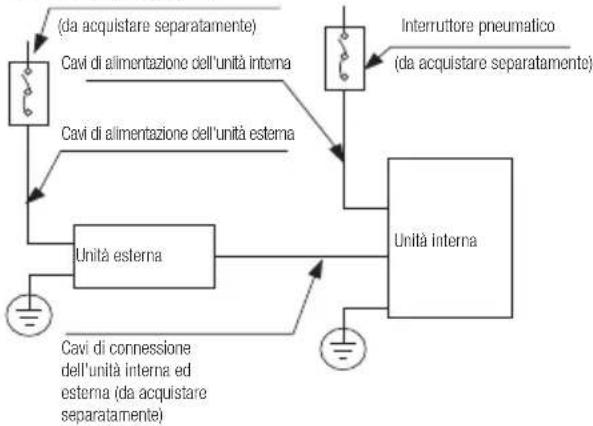

Se la corrente massima del condizionatore d'aria è superiore a 16 A, si deve utilizzare un interruttore pneumatico o un interruttore differenziale con dispositivo di protezione (da acquistare separatamente). Se la corrente massima del condizionatore d'aria è inferiore a 16 A, il cavo di alimentazione del condizionatore d'aria deve essere dotato di spina (da acquistare separatamente). Il mercato nordamericano è cablato secondo i requisiti NEC e CEC.

(B)

(C)

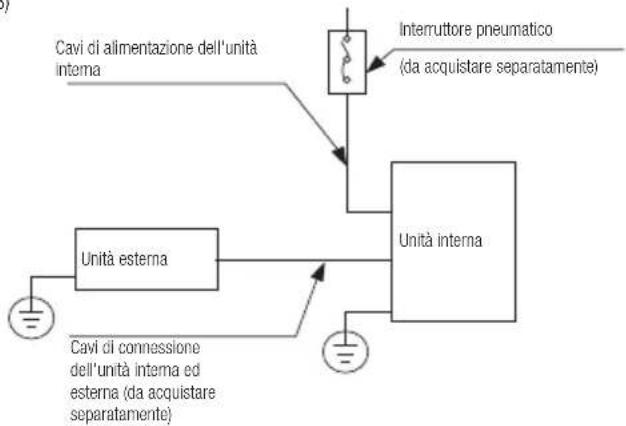

I diagrammi sono riportati esclusivamente ai fini della spiegazione. La macchina in uso potrebbe essere leggermente diversa. Prevale la forma effettiva.

5.7.2 Cablaggio esterno dell'unità

AVVERTENZA! Prima di eseguire qualsiasi lavoro di cablaggio o elettrico, spegnere l'alimentazione principale.

1. Preparare il cavo per il collegamento

- Occorre prima scegliere la dimensione giusta del cavo. Assicurarsi di utilizzare cavi H07RN-F.

Nel Nord America, scegliete il tipo di cavo secondo i codici e i regolamenti locali in materia di elettricità.

Sezione minima dei cavi di alimentazione e di segnale (per riferimento)

Corrente nominale dell'apparecchio (A)	Area di intersezione nominale ( mm2 )
>3 e ≤ 6	0,75
>6 e ≤ 10	1
>10 e ≤ 16	1,5
>16 e ≤ 25	2,5
>25 e ≤ 32	4
>32 e ≤ 40	6

Le dimensioni del cavo dell'alimentatore, del cavo del segnale, del fusibile e dell'interruttore si stabiliscono in base alla corrente massima assorbita dall'unità. La corrente massima assorbita è indicata sulla targhetta riportata sul pannello laterale dell'unità. Per scegliere il cavo, il fusibile o l'interruttore più adatti, fare riferimento alla targhetta.

Nel Nord America, selezionare le corrette dimensioni del cavo in base alla portata di corrente minima del circuito indicata sulla targhetta dell'unità.

• Usando pinze spelafili, spellare la guaina in gomma da entrambe le estremità del cavo di segnale per scoprire circa 15 cm (5,9 pollici) di filo. – Rimuovere l'isolamento dalle estremità.
• Usando un crimpatore per cavi, crimpare i capicorda a U alle estremità.

Quando si collegano i cavi, seguire scrupolosamente lo schema elettrico che si trova all'interno del coperchio della scatola elettrica.

1. Rimuovere il coperchio del quadro di controllo elettrico dell'unità esterna. Se l'unità esterna non è dotata di coperchio, rimuovere i bulloni dal pannello di servizio e rimuovere il pannello di protezione.

1. Abbinando i colori con le etichette sulla morsettiera, collegare i capicorda a U ai morsetti corrispondenti e serrarli.
2. Bloccare il cavo con il relativo morsetto.
3. Isolare i conduttori non utilizzati con nastro isolante. Tenerli lontani da parti elettriche o metalliche.

5 Installazione

1. Rimontare il coperchio del quadro di controllo elettrico.

5.8 Dichiarazione sulle armoniche

"L'apparecchio M40B-36HFN8-Q è conforme alla norma CEI 61000-3-12 a condizione che la potenza di cortocircuito Ssc sia maggiore o uguale a 4787737,5 nel punto di interfaccia tra l'alimentazione dell'utente e il sistema pubblico. È responsabilità dell'installatore o dell'utente dell'apparecchiatura garantire, consultandosi se necessario con il gestore della rete di distribuzione, che l'apparecchio sia collegato solo a un'alimentazione con potenza di cortocircuito Ssc maggiore o uguale a 4787737.5." "L'apparecchio M50D-42HFN8-Q è conforme alla norma CEI 61000-3-12 a condizione che la potenza di cortocircuito Ssc sia maggiore o uguale a 3190042,5 nel punto di interfaccia tra l'alimentazione dell'utente e il sistema pubblico. È responsabilità dell'installatore o dell'utente dell'apparecchiatura garantire, consultandosi se necessario con il gestore della rete di distribuzione, che l'apparecchio sia collegato solo a un'alimentazione con potenza di cortocircuito Ssc maggiore o uguale a 3190042.5."

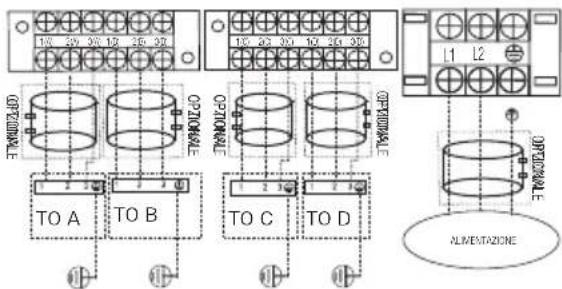

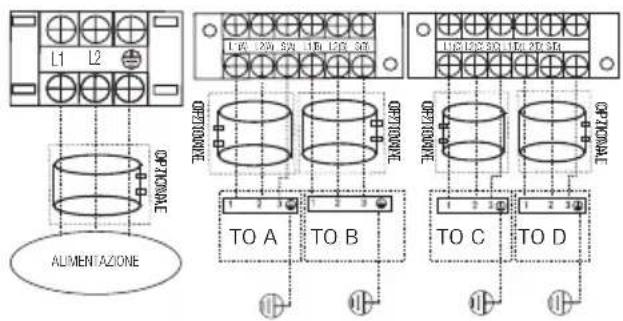

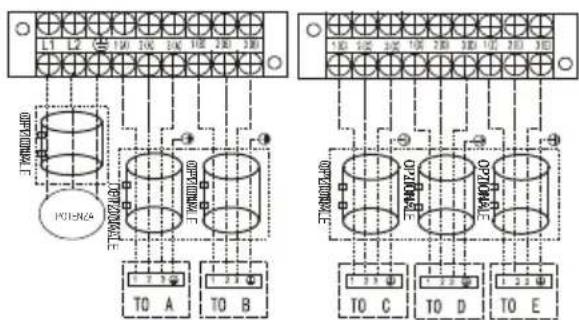

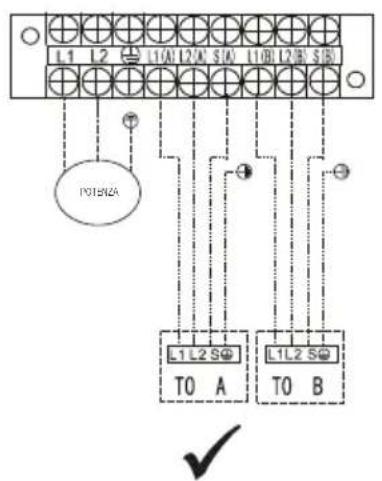

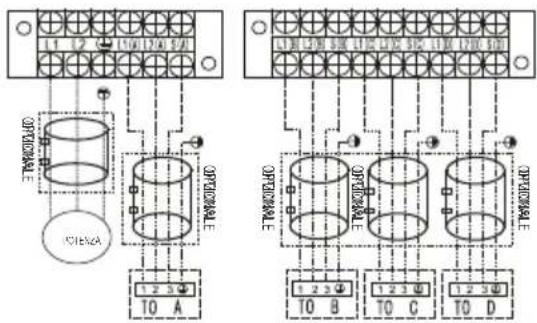

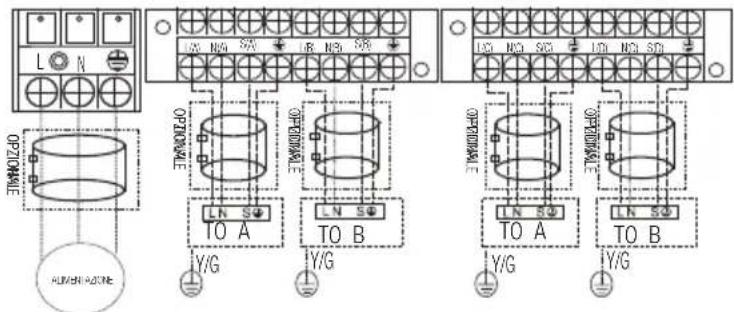

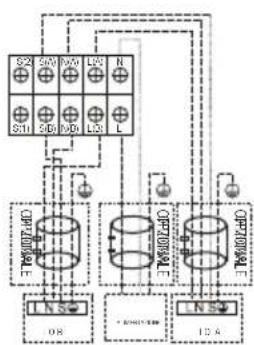

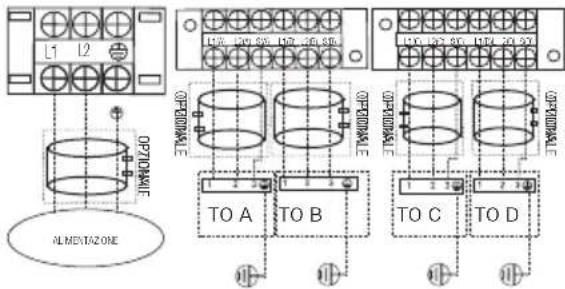

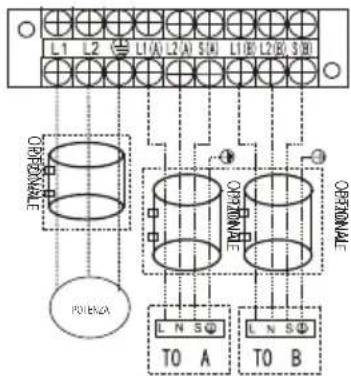

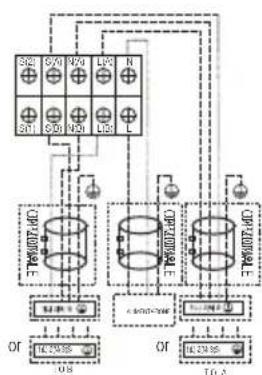

5.9 Schema di cablaggio

ATTENZIONE! Collegare i cavi ai morsetti, come mostrato, abbinando i relativi numeri sulla morsettiera delle unità interna ed esterna. Ad esempio, il Terminale L1(A) dell'unità esterna deve essere collegato al Terminale L1/1 dell'unità interna. L'unità esterna può corrispondere a diversi tipi di unità interna, pertanto i numeri sulla morsettiera dell'unità interna potrebbero essere leggermente diversi. Prestare particolare attenzione durante il collegamento del cavo.

5 Installazione

Per i modelli a connessione rapida, fare riferimento al < > forniti con l'unità interna.

Se si desidera effettuare il cablaggio in proprio, fare riferimento alle immagini che seguono. Far passare il cavo dell'alimentazione di rete attraverso l'uscita inferiore del morsetto. ---- Questo simbolo indica il cablaggio di campo.

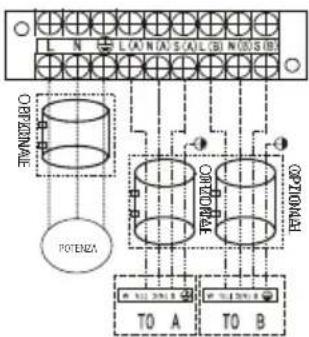

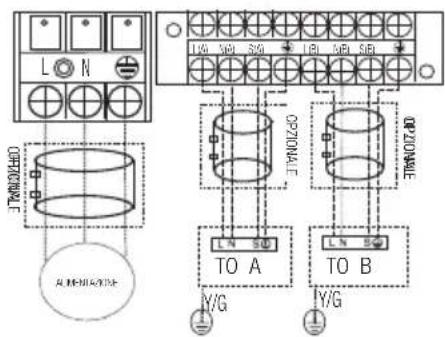

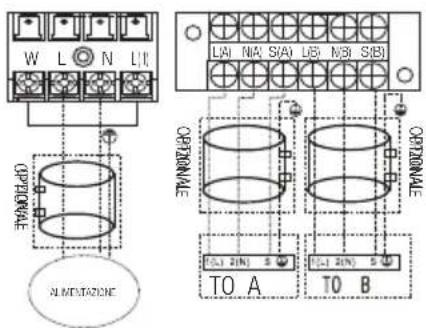

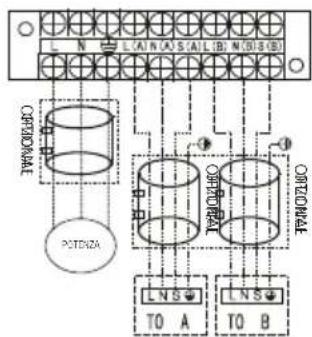

Modelli Uno-Due:

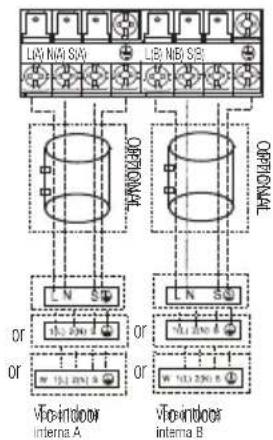

Modello A

Utilizzare l'anello magnetico (non fornito in dotazione, parte opzionale) per agganciare il cavo di connessione delle unità interne ed esterne dopo l'installazione. Si utilizza un anello magnetico per cavo.

Modello I

Modello J

Modello K

Modello L

Modello M

Modello N, Modello O

Modello V, Modello U

Modello A

Modello B

Modello C

Modello D

Modello E

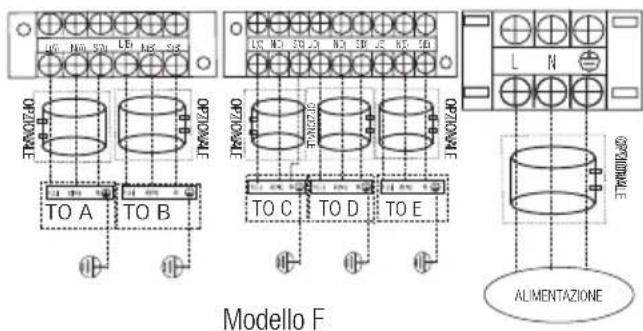

Modello F

Modello G

Modello I

Modello J

Modello K

Modello E

Modello G

Modello H

ATTENZIONE! Quando si esegue il cablaggio, confermare le condizioni di cui sopra, attenersi alle linee guida riportate di seguito.

- Predisporre sempre un singolo circuito elettrico specifico per il condizionatore. Attenersi sempre allo schema elettrico riportato all'interno del coperchio del controllo.

- Le viti che fissano il cablaggio nell'alloggiamento delle parti elettriche possono allentarsi durante il trasporto. Per evitare cortocircuiti, verificare che siano serrate correttamente.

- Verificare le specifiche della fonte di alimentazione.

- Accertarsi che la capacità elettrica sia sufficiente.

- Accertarsi che la tensione di avviamento si mantenga ad oltre il 90% della tensione nominale specificata sulla targhetta dell'unità.

- Verificare che la sezione del cavo sia quella indicata nelle specifiche della fonte di alimentazione.

- Per evitare dispersioni verso terra, in ambienti esposti all'umidità e/o alla pioggia, installare sempre un interruttore differenziale.

- Una caduta di tensione può causare vibrazioni dell'interruttore magnetico, danneggiamento del punto di contatto, rottura dei fusibili e disturbi nel normale funzionamento.

- Nel cablaggio fisso è necessario incorporare uno stacco dall'alimentazione di rete che dovrà prevedere una separazione del contatto di almeno 3 mm in ciascun conduttore attivo (fase).

- Prima di accedere ai morsetti, tutti i circuiti di alimentazione devono essere disconnessi.

Per soddisfare le norme obbligatorie EMC, richieste dallo standard internazionale CISPR 14-1:2005/A2:2011 in paesi o distretti specifici, assicurarsi di applicare gli anelli magnetici corretti sull'apparecchio in base allo schema elettrico corrispondente all'apparecchio in uso. Contattare il proprio distributore o installatore per ottenere ulteriori informazioni e per acquistare anelli magnetici (il fornitore dell'anello magnetico è TDK (modello ZCAT3035-1330) o simile).

6.1 Preparazione e avvertenze

Aria e corpi estranei nel circuito del refrigerante possono

causare aumenti anomali di pressione, i quali possono danneggiare il condizionatore, ridurne l'efficienza e causare lesioni. Utilizzare una pompa a vuoto e un collettore a manometri per svuotare il circuito refrigerante, rimuovendo gas non condensabili e umidità dal sistema.

Lo svuotamento deve essere eseguito dopo l'installazione iniziale e quando l'unità deve essere riposizionata.

6.1.1 Prima di eseguire lo svuotamento

• Accertarsi che i tubi di collegamento tra l'unità esterna e quella interna siano collegati correttamente.
• Verificare che tutto il cablaggio sia collegato correttamente.

6.1.2 Istruzioni per lo svuotamento

Prima di utilizzare un manometro e una pompa a depressione, leggere i relativi manuali di istruzioni.

Collettore a manometri

Valvola di bassa pressione

1. Collegare il tubo flessibile di ricarica del manometro all'attacco di servizio della valvola di bassa pressione dell'unità esterna.
2. Collegare il tubo flessibile di ricarica del manometro alla pompa a depressione.
3. Aprire il lato Bassa pressione del collettore a manometri. Tenere chiuso il lato Alta pressione.
4. Accendere la pompa a vuoto per svuotare il sistema.
5. Mettere in funzione la pompa per almeno 15 minuti o fin quando il misuratore composto indica -76 cmHg (-1x10^5 Pa).
6. Chiudere la valvola di bassa pressione del manometro e disattivare la pompa a depressione.
7. Attendere 5 minuti, quindi verificare che non ci siano modifiche nella pressione del sistema.

Se non si verifica alcun cambio di pressione, svitare il cappuccio dalla valvola compatta (valvola di alta pressione). Se viene rilevata una variazione di pressione nell'impianto, potrebbe esserci una perdita di gas.

1. Inserire una chiave esagonale nella valvola compatta (valvola di alta pressione) e aprirla ruotando la chiave di un quarto di giro in senso antiorario. Si dovrebbe sentire il gas che fuoriesce dal sistema; chiudere quindi la valvola dopo 5 secondi.

1. Tenere sott'occhio il manometro per un minuto per accertarsi che non vi siano cambi di pressione. Il valore dovrebbe essere leggermente superiore alla pressione atmosferica.
2. Rimuovere il tubo di ricarica dalla porta di servizio.

6 Scarico dell'aria

1. Tramite una chiave esagonale, aprire completamente sia la valvola di alta pressione che quella di bassa pressione.

ATTENZIONE! Quando si aprono gli steli delle valvole, ruotare la chiave esagonale finché non entra in contatto con il tappo. Non tentare di forzare la valvola aprendola ulteriormente.

1. Serrare a mano i cappucci delle valvole e poi utilizzando l'apposito utensile.
2. Se l'unità esterna utilizza tutte le valvole a depressione e la posizione di vuoto si ha in corrispondenza della valvola principale, il sistema non è collegato all'unità esterna. La valvola deve essere serrata con un dado. Prima della messa in funzione verificare l'assenza di perdite di gas.

6.1.3 Nota sull'aggiunta di refrigerante

ATTENZIONE!

• Il refrigerante deve essere caricato dopo il cablaggio, lo svuotamento e la verifica delle perdite.
• NON superare la quantità massima ammessa di refrigerante né sovraccaricare l'impianto onde evitare malfunzionamenti e danni all'unità.
• L'impiego di gas non adatti può provocare incidenti o esplosioni. Assicurarsi di utilizzare il refrigerante appropriato.
• I contenitori di refrigerante devono essere aperti lentamente. Durante la ricarica dell'impianto utilizzare sempre equipaggiamento protettivo. • NON mescolare i tipi di refrigerante.
• Per il modello con refrigerante R290 o R32, quando si aggiunge il refrigerante al condizionatore assicurarsi di aver messo in sicurezza l'area controllando il materiale infiammabile.

N=2 (modelli uno-due), N=3 (modelli uno-tre), N=4 (modelli uno-quattro), N=5 (modelli uno-cinque). A seconda della lunghezza della tubazione di collegamento o della pressione del sistema svuotato, potrebbe essere necessario aggiungere refrigerante. Per le quantità di refrigerante da aggiungere fare riferimento alla tabella che segue.

Refrigerante aggiuntivo per lunghezza del tubo

Lunghezza del tubo di collegamento (m)	Metodo di sfiato dell'aria	Refrigerante aggiuntivo
Lunghezza del tubo di precarica (ft/m)(lunghezza del tubo di precarica x N)	Pompa a vuoto	N/A
Superiore a (lunghezza tubo di precarica x N) ft/m	Pompa a vuoto	Lato liquido: ∅ 6,35 (∅ 1/4") R32:(Lunghezza totale del tubo - lunghezza del tubo di precarica x N)x 12 g/m(Lunghezza totale del tubo - lunghezza del tubo di precarica x N)x 0,13 oZ/ft	Lato liquido: ∅ 9,52 (∅ 3/8") R32:(Lunghezza totale del tubo - lunghezza del tubo di precarica x N) x 24g/m(Lunghezza totale del tubo - lunghezza del tubo di precarica x N) x 0,26 oZ/ft
		Lato liquido: ∅ 6,35 (∅ 1/4")R410A:(Lunghezza totale del tubo - lunghezza del tubo di precarica x N)x 15g/m(Lunghezza totale del tubo - lunghezza del tubo di precarica x N)x 0,16 oZ/ft	Lato liquido: ∅ 9,52 (∅ 3/8")R410A:(Lunghezza totale del tubo - lunghezza del tubo di precarica x N) x 30g/m(Lunghezza totale del tubo - lunghezza del tubo di precarica x N) x 32 oZ/ft

La lunghezza standard del tubo è 7,5 m.

Solo per i modelli australiani:

• NON mescolare tipi diversi di refrigerante. N=2 (modelli uno-due), N=3 (modelli uno-tre), N=4 (modelli uno-quattro), N=5 (modelli uno-cinque). Alcuni sistemi necessitano di una ricarica aggiuntiva a seconda della lunghezza dei tubi. La lunghezza standard del tubo è 10m. Il refrigerante aggiuntivo da ricaricare è calcolabile tramite la seguente formula:

Refrigerante aggiuntivo per lunghezza del tubo

Lunghezza del tubo di connessione (m)	Metodo di sfiato dell'aria	Refrigerante aggiuntivo
Inferiore alla lunghezza del tubo standard x N	Pompa a vuoto	N/A
Superiore alla lunghezza standard del tubo x N	Pompa a vuoto	Lato liquido: ∅ 6,35 (∅ 1/4") (Lunghezza totale tubo - lunghezza tubo di precarica x N) x15 g/m	Lato liquido: ∅ 9,52 (∅ 3/8") (Lunghezza totale tubo - lunghezza tubo di precarica x N) x30 g/m

Assicurarsi di rimuovere la carica di refrigerante aggiuntiva in base al volume nominale (tubo del refrigerante da 5 m) quando si esegue il test di verifica di mercato o governativo.

6.2 Verifica sicurezza e perdite

6.2.1 Verifiche sulla sicurezza elettrica

Al termine dell'installazione eseguire la verifica di sicurezza elettrica controllando le aree seguenti.

1. Resistenza di isolamento.
2. La resistenza di isolamento deve essere superiore a 2 MΩ.
3. Collegamento di messa a terra: dopo aver terminato i lavori di messa a terra, misurare la resistenza di messa a terra mediante rilevamento visivo e utilizzando il tester di resistenza di messa a terra. Assicurarsi che la resistenza di messa a terra sia inferiore a 4 Ω.
4. Verifica della dispersione elettrica (con l'unità in funzione).
5. Durante il collaudo post-installazione, utilizzare l'elettrosonda e il multimetro per eseguire un controllo delle dispersioni elettriche. Disattivare l'unità appena si verifica una dispersione. Valutare soluzioni differenti fino ad ottenere il corretto funzionamento dell'unità.

6.2.2 Verifica della presenza di fughe di gas

1. Metodo acqua saponata. Per verificare eventuali perdite nei punti di collegamento della tubazione, con un pennello morbido applicare una soluzione di acqua saponata o un detergente liquido neutro al raccordo dell'unità interna o ai raccordi dell'unità esterna. La presenza di bolle segnala perdite dai tubi.
2. Rilevatore di perdite: utilizzare il rilevatore di perdite per verificare la presenza di perdite.

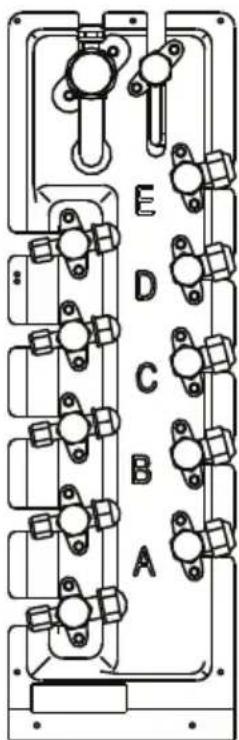

L'immagine ha solo scopo esemplificativo. Sulla macchina l'ordine reale di A, B, C, D ed E potrebbe essere leggermente diverso da quello sull'unità acquistata; la disposizione generale rimane comunque simile.

A, B, C, D sono i punti per il tipo uno-quattro. A, B, C, D ed E sono i punti per il tipo uno-cinque.

7.1 Prima di eseguire il test

Dopo aver completato l'installazione dell'impianto, è necessario eseguirne il collaudo. Prima di iniziare il collaudo, verificare i punti che seguono.

1. Installazione corretta dell'unità interna ed esterna.
2. Corretto collegamento di tubazioni e cablaggio.
3. Assenza di ostacoli vicino ad ammissione e mandata dell'unità che potrebbero provocare calo di prestazioni o malfunzionamento.
4. Assenza di perdite dall'impianto di refrigerazione.
5. Impianto di scarico libero e scarico in zona sicura.
6. Installazione corretta dell'isolamento termico.
7. Collegamento corretto dei fili di messa a terra.
8. Annotazione della lunghezza della tubazione e della capacità addizionale di refrigerante.
9. Tensione di alimentazione corretta per il condizionatore.

ATTENZIONE! Il mancato collaudo può avere come conseguenza danni all'unità o a cose e lesioni personali.

7.2 Istruzioni per il test di funzionamento

1. Aprire le valvole di intercettazione del liquido e del gas.
2. Attivare l'interruttore generale dell'alimentazione di rete e far riscaldare l'unità.
3. Impostare il condizionatore in modalità COOL (RAFFREDDAMENTO).
4. Per l'unità interna

Assicurarsi che il telecomando ed i relativi pulsanti funzionino correttamente.

• Assicurarsi che le alette si muovano correttamente e possano essere spostate utilizzando il telecomando.
• Ricontrollare per vedere se la temperatura ambiente viene registrata correttamente.
• Assicurarsi che gli indicatori sul telecomando e sul pannello dell'unità interna funzionino correttamente.
• Assicurarsi che i pulsanti di comando manuale sull'unità interna funzionino correttamente.
• Assicurarsi che l'impianto di scarico sia libero e scarichi in modo costante.
• Assicurarsi che non vi siano vibrazioni o rumori anomali durante il funzionamento.

5. Per l'unità esterna

• Verificare assenza di perdite dall'impianto di raffreddamento.
• Assicurarsi che non vi siano vibrazioni o rumori anomali durante il funzionamento.
• Assicurarsi che vento, rumore ed acqua prodotti dall'unità non disturbino i vicini o creino situazioni di pericolo.

In caso di malfunzionamenti o funzionamento insoddisfacente, prima di contattare l'assistenza tecnica fare riferimento alla sezione Risoluzione dei problemi del Manuale utente.

8 Funzione di correzione automatica di cablaggio/tubazioni

8.1 Funzione di correzione automatica di cablaggio/tubazioni

I modelli più recenti sono ora dotati di correzione automatica degli errori di cablaggio/tubazioni. Premere per 5 secondi l'interruttore di controllo sulla scheda PCB dell'unità esterna fino a visualizzare "CE", che segnala che la funzione è attiva. Dopo circa 5-10 minuti, il messaggio "CE" scompare, confermando che l'errore di cablaggio/tubazioni è stato corretto e che cablaggio/tubazioni sono correttamente collegati.

8 Funzione di correzione automatica di cablaggio/tubazioni

8.2 Come attivare questa funzione

1. Verificare che la temperatura esterna sia superiore a 5 °C. (Questa funzionalità non si aziona quando la temperatura esterna non supera i 5 °C)
2. Verificare che le valvole di intercettazione del liquido e del gas siano aperte.
3. Attivare l'interruttore ed attendere almeno 2 minuti.

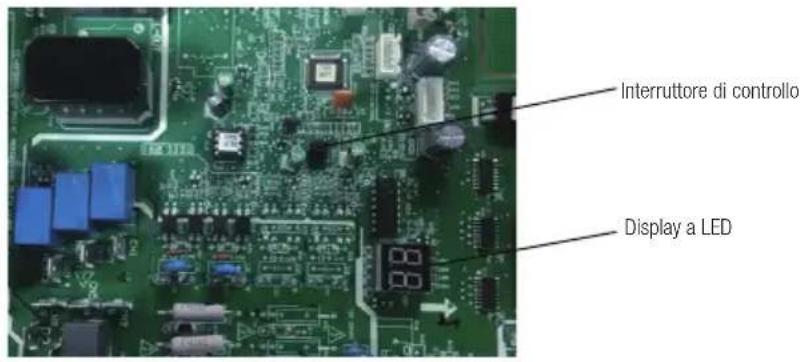

4. Premere l'interruttore di controllo sulla scheda PCB dell'unità esterna fino a visualizzare "CE" sul display.

ATTENZIONE! Se si verifica una qualunque delle seguenti condizioni, spegnere immediatamente l'unità!

- Il cavo di alimentazione è danneggiato o caldo in maniera anomala.

- Si percepisce un odore di bruciato.

- L'unità emette rumori o suoni anomali.

- Un fusibile si brucia o il salvavita si attiva con frequenza.

- Acqua o altri oggetti penetrano nell'unità o ne fuoriescono.

- Non tentare di risolvere questi problemi da soli! Contattare immediatamente il centro di assistenza autorizzato.

9.1 Problemi comuni

I seguenti problemi non devono essere considerati come malfunzionamenti e nella maggior parte delle situazioni non richiedono riparazioni.

Problema Possibili cause
L'unità non si accende premendo il pulsante ON/OFF (ACCENSIONE/SPEGNIMENTO)	L'unità è dotata di una funzione di protezione della durata di 3 minuti che evita che l'unità si sovraccarichi. L'unità non può essere riavviata prima che siano trascorsi tre minuti dallo spegnimento.
	Modelli per il raffreddamento e il riscaldamento: Se la spia di funzionamento e gli indicatori PRE-DEF (Preriscaldamento/Sbrinamento) sono accesi, la temperatura esterna è troppo fredda e si attiva la funzione antifreddo per sbrinare l'unità.
	Nei modelli Solo raffreddamento: Se l'indicatore “solo ventilazione” è acceso, la temperatura esterna è troppo fredda e la protezione antigelo dell'unità si attiva per lo sbrinamento.
L'unità passa dalla modalità COOL (RAFFREDDAMENTO) alla modalità FAN (VENTILAZIONE)	L'unità cambia la propria impostazione per evitare la formazione di brina su di essa. Quando la temperatura aumenta, l'unità ricomincia a funzionare.
	La temperatura impostata è stata raggiunta e si spegne il compressore dell'unità. L'unità riprende a funzionare quando la temperatura oscilla di nuovo.
L'unità interna emette vapore bianco	Nelle regioni umide, una grande differenza di temperatura tra l'aria della stanza e l'aria emessa dal condizionatore può provocare la formazione di vapore bianco.
Sia l'unità interna che quella esterna emettono vapore bianco	Quando, dopo lo sbrinamento, l'unità si riavvia in modalità HEAT (RISCALDAMENTO), potrebbe emettere del vapore bianco dovuto alla condensa generatasi durante il processo di sbrinamento.

9 Risoluzione dei problemi

Problema Possibili cause
L'unità interna produce rumori	Si sente un cigolio quando il sistema è spento o in modalità COOL (RAFFREDDAMENTO). Il rumore si sente anche quando la pompa di scarico (opzionale) è in funzione.
	Potrebbe sentirsi un cigolio dopo aver utilizzato l'unità in modalità HEAT (RISCALDAMENTO) a causa dell'espansione e della contrazione delle parti in plastica dell'unità.
Sia l'unità interna che quella esterna emettono rumori	E' possibile sentire un sibilo basso durante in funzionamento. Ciò è normale ed è provocato dal gas refrigerante che scorre attraverso l'unità interna ed esterna.
	E' possibile sentire un sibilo basso all'avviamento del sistema, quando si arresta o durante lo sbrinamento. Il rumore è normale ed è provocato dal gas refrigerante che si ferma o cambia direzione.
L'unità esterna produce rumori	L'unità produrrà suoni diversi a seconda della modalità operativa in funzione.
Viene emessa polvere sia dall'unità interna che da quella esterna	L'unità può accumulare polvere durante i lunghi periodi di inattività che può essere emessa quando viene riaccesa. È possibile limitare il problema coprendo l'unità durante i lunghi periodi di inattività.
L'unità emette cattivi odori	L'unità può assorbire odori dall'ambiente (da mobili, cibi, sigarette, ecc.) e successivamente emetterli durante il funzionamento.
	I filtri dell'unità si sono ammuffiti e devono essere puliti.
La ventola dell'unità esterna non funziona	Durante il funzionamento, la velocità della ventola viene controllata per ottimizzare il funzionamento del prodotto.

9 Risoluzione dei problemi

9.2 Suggerimenti per la risoluzione dei problemi

Quando si verifica un problema, verificare i seguenti punti prima di contattare una ditta di riparazioni.

Problema Possibili cause Soluzione
L'unità non funziona	Interruzione di corrente Attendere che l'elettricità venga ripristinata
	L'alimentazione è spenta Accendere l'alimentazione
	Il fusibile è bruciato Sostituire il fusibile
	Le batterie del telecomando sono esaurite	Sostituire le batterie
	La protezione della durata di 3 minuti dell'unità è stata attivata	Attendere 3 minuti prima di riavviare l'unità
Prestazioni di raffreddamento scarse	L'impostazione della temperatura può essere più elevata della temperatura ambiente	Impostare una temperatura più bassa
	Lo scambiatore di calore dell'unità interna o esterna è sporco	Pulire lo scambiatore di calore interessato
	Il filtro dell'aria è sporco Rimuovere il filtro e pulirlo secondo le istruzioni
	La presa e l'uscita dell'aria sono bloccate	Spegnere l'unità, rimuovere l'ostruzione e riaccenderla
	Porte e finestre sono aperte	Accertarsi che tutte le porte e le finestre siano chiuse durante il funzionamento dell'unità
	La luce solare genera calore eccessivo	Chiudere finestre e tende durante i periodi di calore intenso o forte esposizione alla luce solare
	Scarso refrigerante a causa di perdite o usi prolungati	Verificare che non vi siano perdite, risigillare se necessario e riempire l'unità con il refrigerante

9 Risoluzione dei problemi

Problema Possibili cause Soluzione
L'unità si avvia e si arresta con frequenza	È presente troppo o troppo poco refrigerante nel sistema	Verificare che non siano presenti perdite e ricaricare il sistema con il refrigerante.
	Presenza di aria, gas incomprimibile o materiale estraneo nel sistema di refrigerazione.	Svuotare e ricaricare il sistema con il refrigerante
	Il circuito del sistema è bloccato	Stabilire quale circuito è bloccato e sostituire il componente guasto dell'attrezzatura
	Il compressore è guasto Sostituire il compressore
	La tensione è troppo elevata o troppo bassa	Installare un pressostato per regolare la tensione
Prestazioni di riscaldamento scarse	La temperatura esterna è inferiore a 7°C (44.5°F)	Verificare che non siano presenti perdite e ricaricare il sistema con il refrigerante.
	Dell'aria fredda penetra attraverso porte e finestre	Accertarsi che tutte le porte e le finestre siano chiuse durante l'uso
	Scarso refrigerante a causa di perdite o usi prolungati	Verificare che non vi siano perdite, risigillare se necessario e riempire l'unità con il refrigerante

10 Normative europee per lo smaltimento

Questo apparecchio contiene refrigerante e altri materiali potenzialmente pericolosi. Per lo smaltimento, la legge stabilisce una raccolta e un trattamento speciali. Non smaltire questo prodotto nei rifiuti domestici o nei rifiuti indifferenziati.

Quando si smaltisce questo apparecchio, sono possibili le seguenti opzioni:

• Smaltire l'apparecchio presso gli impianti di raccolta dei rifiuti elettronici municipali designati.
• Quando si acquista un nuovo apparecchio, il rivenditore ritira il vecchio apparecchio gratuitamente.
• Il produttore ritira il vecchio apparecchio gratuitamente.
• Vendere l'apparecchio a rivenditori autorizzati di rottami metallici.

Avviso speciale

Lo smaltimento di questo apparecchio nei boschi o in altri ambienti naturali danneggia la propria salute ed è nocivo per l'ambiente. Le sostanze nocive possono penetrare nelle falde acquifere e quindi nella catena alimentare.

Il presente simbolo indica che questo prodotto non può essere smaltito insieme ai rifiuti domestici al termine del suo ciclo di vita. Il dispositivo usato deve essere conferito presso il punto di raccolta ufficiale di riciclo di dispositivi elettrici ed elettronici. Al fine di individuare tali sistemi di raccolta, contattare le autorità locali o il rivenditore presso il cui negozio è stato acquistato l'articolo. Ciascun utente svolge un ruolo importante nel recupero e nel riciclo di vecchie apparecchiature. Lo smaltimento appropriato aiuta a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

11 Istruzioni per l'installazione

11.1 Istruzioni per i gas fluorurati

Questo prodotto contiene gas fluorurati a effetto serra.

I gas fluorurati ad effetto serra sono contenuti in attrezzatura sigillata ermeticamente.

Installazioni, riparazioni, manutenzione, controlli della presenza di perdite, smantellamento e riciclo del prodotto devono essere effettuati da personale qualificato.

Se il sistema è dotato di dispositivo per il rilevamento delle perdite, i controlli delle perdite devono essere eseguiti almeno ogni 12 mesi, accertando che il sistema funzioni correttamente.

Ogni qual volta vengono eseguiti controlli delle perdite, occorre specificare il ciclo di controllo, creare e conservare dei registri concernenti le verifiche.

Nota: Non occorre eseguire le verifiche delle perdite per attrezzatura sigillata ermeticamente, condizionatori d'aria portatili, condizionatori d'aria a finestra e deumidificatori, se l'equivalente di CO2 o gas fluorurati ad effetto serra è minore di 10 tonnellate.

12 Specifiche tecniche

BGMPI

Nome modello Unità interna	BGMPI 090	BGMPI 120
Capacità di raffreddamento (kW)	2,638	3,517
Capacità di riscaldamento (kW)	2,931	3,810
Tensione/Frequenza (V/Hz)	220V-240V, 1Ph, 50 Hz	220V-240V, 1Ph, 50 Hz
Connessione alimentatore	Esterno	Esterno
Livello pressione rumore: unità interna (dBA)	37/32/22/20	37/32/22/21
Volume del flusso d'aria (m3/h)	520/460/330	530/400/350
Classe di resistenza dell'unità interna	IPX0	IPX0
Unità Interna (L × A × P) mm	729×292×200	802×295×200
Peso Netto Unità Interna (kg)	8,0	9,0

12 Specifiche tecniche

BGMPO

Nome modello Unità	esterna BGMPO 181		BGMPO 211	BGMPO 271
Mix prodotto		BGMPI 090(x1) BGMPI 120(x1)	BGMPI BGMPI (x2) BGMPI (x2)(x1)
Refrigerante R32 R32 R32
Quantità refrigerante totale (g) 1250 1500 1850
GWP 675 675 675
Equivalente di CO2 (tonnellate) 0,844 1,013		1,249
Antistatico Classe I Classe I Classe I
Classe climatica T1 T1 T1
Tipo di riscaldamento		Pompa di calore	Pompa di calore	Pompa di calore
Connessione alimentatore		Esterno	Esterno	Esterno
Pdesign C (kW)		5,3	6,1	7,9
Pdesign H (kW)		4,3(EU stagione media)	5,4(EU stagione media)	5,7(EU stagione media)
SEER/AEER/Peso EER (W/W)		6,1 (SEER, EU)	6,5 (SEER, EU)	6,1 (SEER, EU)
SCOP/ACOP/Peso EER (W/W)		4,0(SCOP, media EU)	4,0(SCOP, media EU)	4,0(SCOP, media EU)
Livello di Energia - Raffreddamento		A++ (SEER, EU)	A++ (SEER, EU)	A++ (SEER, EU)
Livello di Energia - Riscaldamento		A+(EU stagione media)	A+(EU stagione media)	A+(EU stagione media)
Consumo di energia annuale-Raffreddamento (kWh)		304	328 453
Consumo di energia annuale-Riscaldamento (kWh)		1508(AB)1584(AG)	1890	1995
Capacità dichiarata per il calcolo dello SCOP secondo le condizioni indicate nel disegno di riferimento (kW)		3,9	4,7	5,0
Capacità di riscaldamento di backup considerata per il calcolo dello SCOP secondo le condizioni indicate nel disegno di riferimento (kW)		0,4	0,7	0,7
Potenza del riscaldamento elettrico (W)		//	/
Potenza di raffreddamento in ingresso (kW)		/	//
Potenza di riscaldamento in ingresso (kW)		/	//
Tensione/Frequenza (V/Hz)		220V-240V,50Hz,1Ph	220V-240V,50Hz,1Ph	220V-240V,50Hz,1Ph

12 Specifiche tecniche

Nome modello Unità	esterna BGMPO 181	BGMPO 211 BGMPO	271
Corrente di funzionamento raffreddamento (A)		///
Corrente di funzionamento riscaldamento (A)		///
Livello pressione rumore: unità esterna (dBA)		65 65 67
Potenza nominale di ingresso-EN 60335 (W)		3050 3910 4100
Corrente nominale di ingresso-EN 60335 (A)		13 17 18
Classe di resistenza dell'unità esterna IPX4 IPX4 IPX4
Diametro tubo alta pressione (mm) ∅6,35*2		∅6,35*3 ∅6,35*3
Diametro tubo bassa pressione (mm) ∅12,7*2		∅12,7*3 ∅12,7*3
Specifiche del cavo di alimentazione (mm2) 1,5 x 3 2,5 x 3 2,5 x 3
Cavo di collegamento interno ed esterno (mm2)		1,5 x 4	1,5 x 4 1,5 x 4
Elevazione max. (m)		15 15 15
Lunghezza max. tubo (m)		40	60 60
Quantità gas aggiuntiva (g/m)		12 12 12
Unità Esterna (L × A × P) mm		805 x 554 x 330	890 x 673 x 342	890 x 673 x 342
Peso Netto Unità Esterna (kg)		35,0	43,0 48,0

Nota: 1. Le specifiche tecniche sono valori standard calcolati sulla base delle condizioni operative nominali e variano in condizioni operative diverse. 2. La nostra azienda apporta rapidi miglioramenti tecnici. Eventuali modifiche ai dati tecnici verranno apportate con preavviso. Leggere la targhetta sul condizionatore d'aria. Fare riferimento alle informazioni dettagliate sul prodotto come richiesto nella normativa n. 206/2012 contenute nell'opuscolo della scheda prodotto.
