Tipo di prodotto	Termometro digitale
Marca	Amprobe
Modello	TMD-10
Dimensioni (L x l x H)	Circa 15 x 5 x 2 cm
Peso	Circa 100 g
Alimentazione	Pila a bottone (tipo CR2032)
Display	LCD digitale
Unità di misura	°C / °F selezionabile
Campo di misura	-50 °C a 200 °C
Precisione	±0.5 °C
Sonda	Sonda esterna a termocoppia (tipo K)
Funzioni principali	Misurazione della temperatura, mantenimento (HOLD), spegnimento automatico, retroilluminazione
Manutenzione e pulizia	Pulire la sonda con un panno morbido e alcol isopropilico. Non immergere l'apparecchio.
Sicurezza	Non esporre a temperature estreme al di fuori delle specifiche. Tenere fuori dalla portata dei bambini.
Ricambi e riparabilità	Sonda di ricambio disponibile. Riparazione consigliata da un tecnico qualificato.
Informazioni generali	Manuale d'uso disponibile in francese (62 pagine). Utilizzo interno.

Domande frequenti - TMD-10 Amprobe

Come cambiare l'unità di misura da °C a °F?

Premere e tenere premuto il pulsante °C/°F per 3 secondi fino a quando l'unità lampeggia. Rilasciare quindi premere brevemente per passare da °C a °F.

Cosa fare se l'apparecchio visualizza 'Err' o 'OL'?

Una visualizzazione Err o OL indica che la temperatura misurata è al di fuori del campo di misura (da -50 °C a 200 °C) o che la sonda è scollegata. Controllare il collegamento della sonda e la temperatura della fonte.

Come sostituire la pila?

Aprire il vano pila sul retro dell'apparecchio facendo scorrere il coperchio. Sostituire la pila esaurita con una pila a bottone CR2032 rispettando la polarità (+ / -). Richiudere il coperchio.

L'apparecchio si spegne da solo. È normale?

Sì, il termometro è dotato di una funzione spegnimento automatico per risparmiare la pila. Se non si tocca alcun pulsante per circa 15 minuti, l'apparecchio si spegnerà automaticamente.

Posso usare il termometro per misurare la temperatura corporea?

No, questo termometro è progettato per applicazioni industriali o di laboratorio. Non è adatto per misurazioni mediche. La precisione e il campo non sono adatti per un uso corporeo.

Come pulire la sonda?

Pulire la sonda con un panno morbido imbevuto di alcol isopropilico. Non immergere mai l'apparecchio in acqua o altri liquidi.

La sonda è danneggiata, posso sostituirla?

Sì, è possibile ordinare una sonda di ricambio (tipo K) compatibile con il modello TMD-10. Consultare il manuale dell'apparecchio per i riferimenti o contattare il servizio clienti Amprobe.

Qual è la precisione dell'apparecchio?

La precisione è di ±0,5 °C nel campo da 0 °C a 100 °C. Al di fuori di questo campo, la precisione può essere leggermente inferiore.

Posso usare il termometro in un forno o nel microonde?

No, non esporre l'apparecchio o la sonda a temperature superiori a 200 °C o a microonde. L'apparecchio non è resistente al calore eccessivo.

Dove posso trovare il manuale d'uso completo?

Il manuale d'uso è disponibile sul sito notice-facile.com per il modello TMD-10 di Amprobe. Puoi scaricarlo gratuitamente in formato PDF (62 pagine in francese).

MANUALE UTENTE TMD-10 Amprobe

Termometro a doppio ingresso

Manuale d'Uso

TMD10_Rev001

Tutti i diritti riservati.

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno a decorrere dalla data di acquisto. Sono esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o maneggiamento. L'obbligo di garanzia è limitato, a scelta della Amprobe, al rimborso del prezzo d'acquisto, alla riparazione gratuita o alla sostituzione di un prodotto difettoso. I rivenditori non sono autorizzati a offrire nessun'altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. Questa garanzia è il solo ricorso a disposizione dell'acquirente e sostituisce qualsiasi altra garanzia, espressa, implicita o prevista dalla legge, compresa qualsiasi garanzia implicita di commerciabilità o di idoneità per scopi particolari. Né la Amprobe né la sua società madre o sue affiliate saranno responsabili di danni o perdite speciali, indiretti o accidentali, derivanti da qualsiasi causa o teoria. Poiché alcuni stati o Paesi non permettono l'esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l'acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia o non coperti dalla garanzia, oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell'azienda, indirizzo, numero telefonico e ricevuta di acquisto. Allegare anche una breve descrizione del problema o dell'intervento richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte dalla garanzia vanno versati tramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquisto all'ordine di Amprobe® Test Tools.

Sostituzioni e riparazioni in garanzia – Tutti i Paesi

Si prega di leggere la garanzia e di controllare le pile prima di richiedere una riparazione. Durante il periodo di garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe® Test Tools per ricevere un prodotto identico o analogo. La sezione "Where to Buy" del sito www.amprobe.com contiene un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviati anche a un centro di assistenza Amprobe® Test Tools (gli indirizzi sono alla pagina successiva).

Sostituzioni e riparazioni non coperte dalla garanzia – U.S.A. e Canada

Per riparazioni non coperte dalla garanzia, negli Stati Uniti e nel Canada, lo strumento deve essere inviato a un centro di assistenza Amprobe® Test Tools. Rivolgersi alla Amprobe® Test Tools o al rivenditore per informazioni sui costi delle riparazioni e sostituzioni.

Stati Uniti Canada

Sostituzioni e riparazioni non coperte dalla garanzia – Europa

Gli strumenti acquistati in Europa e non coperti dalla garanzia possono essere sostituiti dal rivenditore Amprobe® Test Tools per un importo nominale. La sezione "Where to Buy" del sito www.amprobe.com contiene un elenco dei distributori più vicini.

Recapito postale europeo\*

Amprobé ^® Test Tools Europe

In den Engematten 14

79286 Glottertal, Germania

Tel.: [phone] - 0

*(Solo per corrispondenza; non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al rivenditore.)

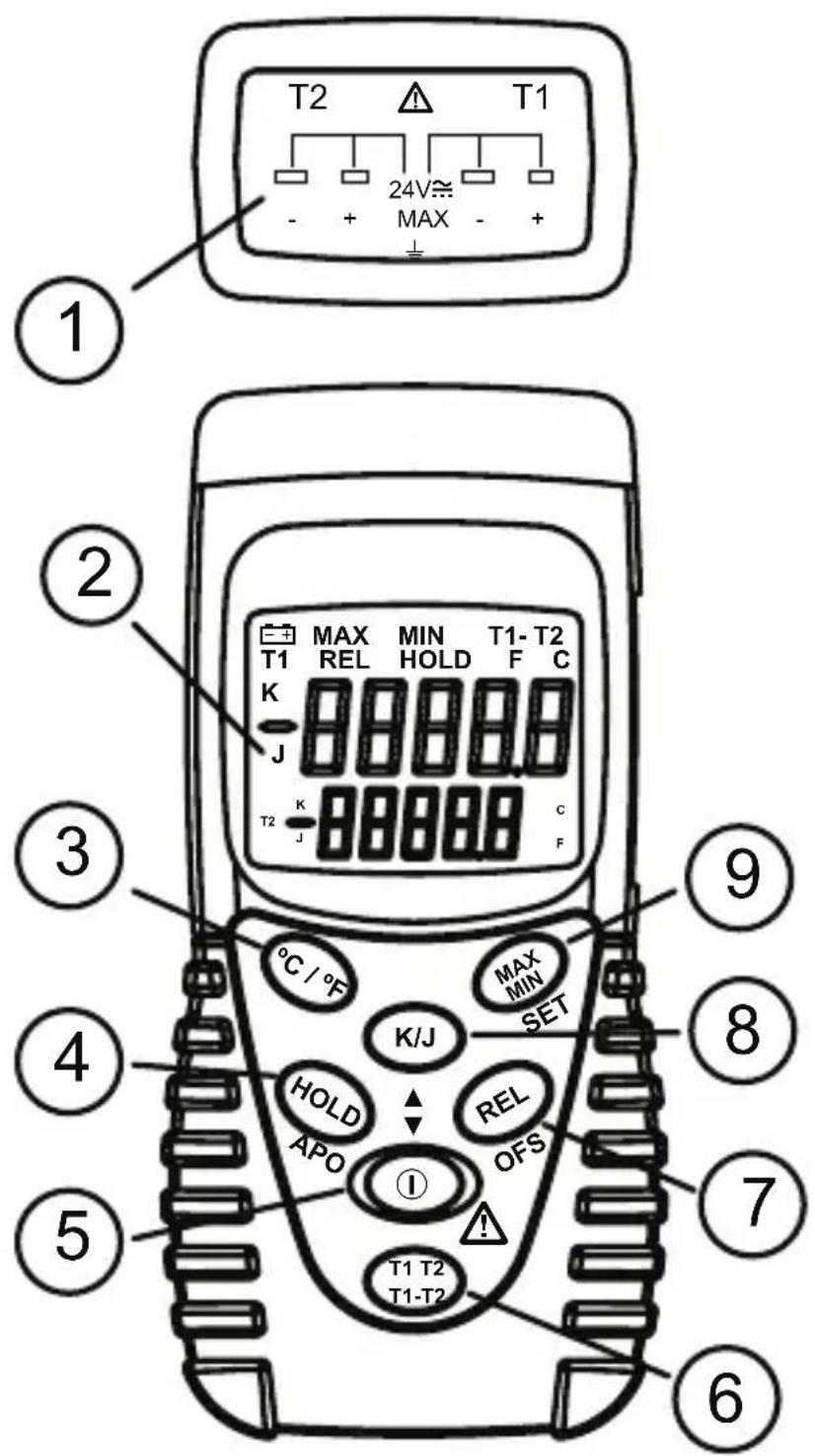

① Ingressi per termocoppia T1 e T2
② Display a cristalli liquidi
③ Scale di temperatura °C / °F
4 Tenuta dati (HOLD) APO (Auto Power Off): disabilita la funzione di spegnimento automatico
⑤ Accensione / spegnimento

⑥ T1 T2 / T1-T2
7 Funzione modalità RELativa OFS: Offset termocoppia
⑧ Tipi di termocoppia K / J
9 MAX MIN Comando SET per salvare le regolazioni di offset termiche

Simboli 35

Disimballaggio e ispezione ....35

Introduzione ....35

Funzionamento ....35

°C / °F 36

MAX, MIN e AVG 36

K/J 36

HOLD (Tenuta dati) 36

REL 36

T1 T2 / T1-T2 37

Funzione di spegnimento automatico (APO) 37

Correzione dell'errore della termocoppia (OFS, Offset) ......37

Dati tecnici....38

Manutenzione e riparazioni ....39

Sostituzione della pila 39

	Consultare il manuale.		Conforme alle direttive UE.
	Conforme alle norme australiane di pertinenza.		Non smaltire questo prodotto assieme ad altri rifiuti solidi non differenziati.

Avvertenze e precauzioni

Le termocoppia a sfera accluse al termometro non devono andare a • contatto né di liquidi né di circuiti elettrici.

Non usare contemporaneamente tipi diversi di termocoppie.

Fare corrispondere la polarità dell'adattatore a quella degli ingressi • per termocoppia.

DISIMBALLAGGIO E ISPEZIONE

La confezione deve contenere:

1 Termometro TMD-10
2 Termocoppie di tipo K
1 Pila da 9 V
1 Manuale

Se uno di questi articoli è danneggiato o manca, restituire l'intera confezione al punto di acquisto perché venga sostituita.

INTRODUZIONE

Il TMD-10 è un termometro a doppio ingresso che utilizza termocoppie di tipo K o J.

FUNZIONAMENTO

Premere il pulsante 1. ① per accendere o spegnere il termometro.

Impostare il termometro su °C o °F. 2.

Selezionare il tipo di termocoppia (K / J) e collegare le termocoppie (o la 3. termocoppia) all'ingresso T1 e/o T2.

⚠️ Non usare contemporaneamente tipi diversi di termocoppie.

⚠️ Fare corrispondere la polarità dell'adattatore a quella degli ingressi per termocoppia.

Esporre le termocoppie alle temperature da misurare. 4.

Leggere le misure sul display.5.

°C / °F

Premere il tasto ^/ F per cambiare la scala di temperatura da Celsius (°C) a Fahrenheit (°F) o viceversa.

Questa impostazione non può essere modificata quando è attiva la modalità HOLD. Quando viene spento, il TMD-10 salva automaticamente l'impostazione della scala di temperatura.

MAX, MIN e AVG

Premere il tasto MAX MIN per avviare la registrazione dei valori massimo, minimo e medio di tutte le letture dopo che la funzione è abilitata. Premendo il tasto MAX MIN si visualizzano in sequenza nella riga superiore i valori MAX, MIN e AVG. Per disabilitare la funzione premere il tasto MAX MIN per almeno un secondo.

La lettura MAX, MIN o AVG compare sulla riga superiore del display, mentre la lettura effettiva compare sulla riga inferiore per T1.

Per usare MAX, MIN e AVG per T2, disabilitare MAX, MIN e AVG, quindi premere e mantenere premuto il tasto 1-T2 per almeno un secondo per scambiare, visualizzando T2 sulla riga superiore e T1 sulla riga inferiore.

Premere di nuovo il tasto MAX MIN per abilitare la funzione.

Se il TMD-10 si spegne a causa della modalità di spegnimento automatico (APO), i valori registrati vengono salvati per essere utilizzati quando si riaccende lo strumento.

K/J

Premere il tasto K/J per commutare T1 da una termocoppia di tipo K a una di tipo J per la riga superiore del display.

Premere e mantenere premuto il tasto 1 T2 per almeno un secondo per scambiare, visualizzando T2 sulla riga superiore e T1 sulla riga inferiore.

Premere il tasto K/J per commutare T2 da una termocoppia di tipo K a una di tipo J.

Premere e mantenere premuto il tasto 1 T2 per almeno un secondo per scambiare, visualizzando T1 sulla riga superiore e T2 sulla riga inferiore.

⚠ Questa impostazione non può essere cambiata se si è selezionata la funzione HOLD, MAX/MIN, T1-T2 o REL.

Quando viene spento, il TMD-10 salva automaticamente l'impostazione del tipo di termocoppia.

HOLD (Tenuta dati)

Premere il tasto HOLD per fermare la lettura sul display; premerlo di nuovo per ritornare alla normale modalità di funzionamento. Quando la funzione HOLD è abilitata, tutti i tasti funzione sono disabilitati eccetto il tasto di alimentazione ①.

REL

La modalità Relativa permette di applicare la lettura visualizzata sulla riga superiore come offset alle successive misure dello strumento.

Premere il tasto per abilitare la funzione Relativa per la termocoppia T1. La riga superiore del display viene reimpostata a 0,0 (valore di riferimento) e le letture successive indicano la differenza tra il valore di riferimento e quello effettivo; quest'ultimo è visualizzato sulla riga inferiore. Premere il tasto REL per disabilitare la funzione Relativa.

Per usare la modalità Relativa per T2, disabilitare REL, quindi premere e mantenere premuto il tasto per almeno un secondo per scambiare, visualizzando T2 sulla riga superiore e T1 sulla riga inferiore.

T1 T2 / T1-T2

T1 T2 visualizza i due ingressi indipendentemente. Premere e mantenere premuto il tasto 1 T2 per almeno un secondo le posizioni sul display di T1 e T2.

(T1-T2)

Premere il tasto T1-T2 per visualizzare il valore della temperatura di T1 meno T2. La riga superiore mostra la temperatura T1-T2. La riga inferiore mostra il valore della riga superiore selezionato nella modalità T1 T2. Premere di nuovo il tasto per disabilitare questa funzione.

Funzione di spegnimento automatico (APO)

Per fare durare quanto più a lungo possibile la pila, il TMD-10 si spegne automaticamente dopo circa 15 minuti di inattività. Premere il pulsante ① per accendere il TMD-10. Si può disabilitare la funzione APO premendo il tasto HOLD per almeno un secondo dopo che si accende il TMD-10.

⚠️ Non si può spegnere il termometro nella modalità Impostazione offset.

Correzione dell'errore della termocoppia (OFS, Offset)

È possibile aggiungere un offset per compensare l'errore di certe termocoppie.

Premere e mantenere premuto il tasto REL (OFS) per almeno un secondo per passare alla modalità Impostazione offset.

Immergere la termocoppia (o le termocoppie) in un bagno termisolato di 2. ghiaccio triturato e acqua fresca (0,0 °C [32,0 °F]).

Premere il tasto 3 KJ per aumentare o il tasto di alimentazione ① per diminuire il valore di offset. L'intervallo di regolazione possibile è di ± 5 °C (± 9 °F) con incrementi di 0,1 °C/°F.

Premere il tasto 4 MAX (SET) per salvare e lasciare la modalità di impostazione. L'icona "Offset" rimane visualizzata.

Premere e mantenere premuto il tasto 511 T2 per almeno un secondo per scambiare, visualizzando T2 sulla riga superiore e T1 sulla riga inferiore. Premere il tasto KJ per commutare T2 da una termocoppia di tipo K a una di tipo J.

Ripetere le operazioni ai punti 1, 2, 3 e 4 per T2. 6.

Per rimuovere l'offset, ripetere le operazioni ai punti 1, 2, 3 e 4 impostando 7. l'offset (riga inferiore del display) su 0,0. Una volta azzerati gli offset di entrambe le termocoppie, l'icona "Offset" scompare dal display.

DATI TECNICI

generali

Display: a cristalli liquidi, a cinque cifre, a doppia lettura

Indicazione di sovraccarico:

"OL" indica una temperatura positiva

"-OL" indica una temperatura negativa

Pila scarica: quando la pila è scarica compare l'icona “-+”

Alimentazione: una pila da 9 V, NEDA 1604, IEC 6F22, JIS 006P

Durata della pila: circa 200 ore

Spegnimento automatico: dopo circa 15 minuti di inattività

Ambiente: uso interno, altitudine sino a 2.000 m

Temperatura / Umidità:

In funzione: da 0 °C a 50 °C (da 32 °F a 122 °F); < 80% di umidità relativa

A magazzino: da 0 °C a 50 °C (da 32 °F a 122 °F); < 80% di umidità relativa

Dimensioni: 130 x 56 x 38 mm

Peso: 170 g pila inclusa

CE Compatibilità elettromagnetica: EN61326-1. Questo prodotto risponde ai requisiti delle seguenti direttive della Comunità Europea: 89/336/CEE (compatibilità elettromagnetica) e 73/23/CEE (basse tensioni) modificate dalla direttiva 93/68/CEE (marchio CE). Tuttavia, rumore elettrico o campi elettromagnetici intensi vicino all'apparecchiatura possono disturbare il circuito di misura. Inoltre gli strumenti di misura risponderanno a segnali indesiderati che possono essere presenti nel circuito di misura. Esercitare cautela e prendere le opportune precauzioni per evitare risultati falsi quando si eseguono misure in presenza di interferenze elettroniche.

Dati elettrici (23 °C ± 5 °C, < 80% di umidità relativa)

Scala di temperature: °C o °F

Tipo di termocoppia:

Tipo K: da -200 °C a 1370 °C (da -328 °F a 2498 °F)

Tipo J: da -200 °C a 1050 °C (da -328 °F a 1922 °F)

Risoluzione: 0,1

Precisione: ± (0,05% della lettura + 0,7 °C), ± (0,05% della lettura + 1,4 °F)

Protezione dell'ingresso: 24 V c.c. o c.a.

Coefficiente di temperatura:

± (0,01% della lettura + 0,03 °C a °C); ± (0,01% della lettura + 0,06 °F a °F) fuori della portata specificata da + 18 °C a + 28 °C (da + 64 °F a + 82 °F)

Taratura: annuale

Se sembra che il termometro non funzioni bene, procedere come segue per individuare la causa del problema.

1. Controllare la pila; sostituirla immediatamente quando sul display compare l'icona “-+”.
2. Rileggere le istruzioni per l'uso, per accertarsi di non avere compiuto operazioni sbagliate.

Tranne che per la sostituzione della pila, ogni intervento sul termometro deve essere eseguito solo da un centro di assistenza autorizzato dalla fabbrica o da altro personale di manutenzione qualificato. Il pannello anteriore e l'involucro possono essere puliti con una soluzione di detergente neutro e acqua; applicare in quantità moderata con un panno morbido e lasciare asciugare completamente prima dell'uso. Non utilizzare idrocarburi aromatici o solventi clorurati per la pulizia.

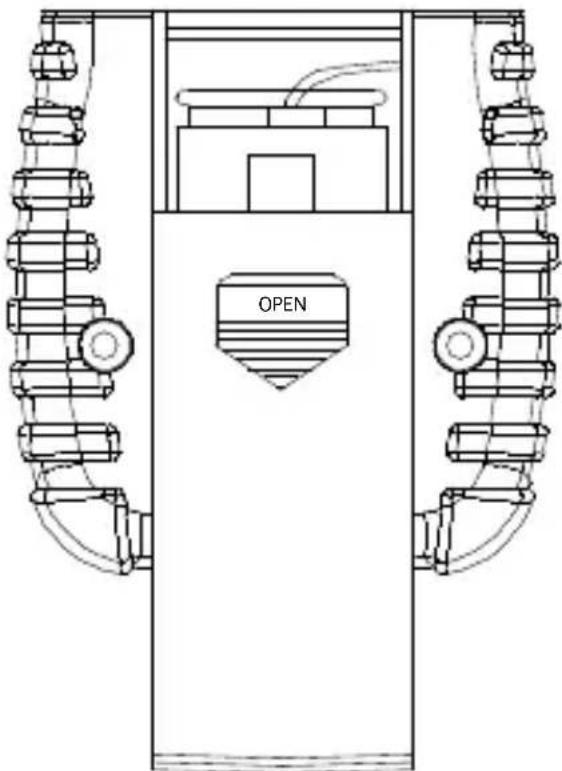

SoSTITUzIoNE DELLA PILA

1. Spegnere il termometro e fare scorrere in fuori il coperchio dello scomparto della pila; sostituirla con una pila NEDA tipo 1604 o pila alcalina da 9 V equivalente e riposizionare il coperchio.
2. Togliere la pila se non si userà il TMD-10 per lunghi periodi.

Sostituzione della pila
