MANUALE UTENTE CP120 Bimar
LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET
Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l'intera durata di vita dell'apparecchio. Se nella lettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina.
Questo simbolo segnala:
Informazioni aggiuntive sul manuale.
Questo simbolo segnala:
Indicazione di servizio: leggi il manuale tecnico
Questo simbolo evidenzia istruzioni e avvertenze per un impiego sicuro. Avvertenze, installazione, uso, pulizia e manutenzione dell'apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line.
Questo simbolo indica:
Utilizzare l'apparecchio solo in ambienti interni.
Questo simbolo indica:
Attenzione: pericolo d'incendio.
L'apparecchio utilizza un refrigerante infiammabile. Se il refrigerante fuoriesce e viene esposto a una fonte di ignizione esterna, c'è il rischio di incendio.
AVVERTENZE GENERALI
- Questo è un apparecchio per climatizzare lo spazio locale in ambienti domestici, è destinato solo all'uso domestico (quindi non professionale/commerciale), per raffreddare, riscaldare, deumidificare e ventilare l'aria d'ambienti interni, secondo le modalità riportate nel presente manuale. Non utilizzare l'apparecchio in ambienti particolarmente polverosi, o con materiali estremamente volatili che potrebbero ostruire i filtri o danneggiare il motore, o all'aperto.
- Questo è un apparecchio radio che emette e/o riceve intenzionalmente onde radio a fini di radiocominicazione e/o radiodeterminazione.
- Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte:
iclusso le batterie del telecomando devono essere mantenuti fuori dalla portata di bambini.
- Non ostruire la griglia di aspirazione e di emissione aria.
- Non introdurre dita o oggetti nei condotti delle griglie di ingresso o uscita dell'aria.
- Non appoggiare oggetti pesanti o caldi sopra l'apparecchio.
- Non toccare l'apparecchio o la spina di corrente con mani bagnate e piedi bagnati.
- Evitare di esporre a lungo parti del proprio corpo all'aria in uscita dell'apparecchio, per evitare danni alla propria salute.
- Se l'apparecchio non è in funzione togliere la spina dalla presa di corrente.
- Non spostare l'apparecchio durante il funzionamento.
- Non tirare il cavo di alimentazione o l'apparecchio stesso per disinserire la spina dalla presa di corrente.
- Non tirare il cavo per spostare l'apparecchio.
- Scollegare sempre l'apparecchio dalla presa di corrente prima di assemblare, smontare, e prima di pulire i filtri e l'apparecchio.
- Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.
- Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia ecc.).
- Al fine di proteggersi da ogni rischio di shock elettrico, non immergere la spina, il cordone elettrico e l'apparecchio nell'acqua od in nessun altro liquido.
- Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.
- In caso di anomalie di funzionamento (per esempio: rumore anomalo, cattivo odore, fumo, innalzamento anomalo della temperatura, dispersioni elettriche, ecc.) spegnere immediatamente l'apparecchio e scollegare la spina dalla presa di corrente. Per l'eventuale riparazione rivolgersi esclusivamente a personale qualificato e richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio.
Questo prodotto contiene gas fluorurati ad effetto serra, che è sigillato ermeticamente. Il refrigerante utilizzato è R290, e il relativo potenziale di riscaldamento globale (GWP) è 3.
Avvertenza aggiuntiva per apparecchi con gas refrigerante R290 (fare riferimento alla targa dati per il tipo di gas utilizzato).
Attenzione: pericolo d'incendio.
Leggere attentamente queste istruzioni prima dell'uso dell'apparecchio. R290 è un gas refrigerante conforme alle direttive europee sull'ambiente.
Questo apparecchio contiene circa 230g di gas refrigerante R290.
L'apparecchio deve essere installato, utilizzato e conservato in un locale con la superficie del pavimento maggiore di 12 m².
1. AVVERTENZE PER IL GAS REFRIGERANTE R290
1.1 L'apparecchio contiene gas R290 (classificazione infiammabilità A3). La quantità espressa in peso e in CO2 di gas fluorurati ad effetto serra per i quali l'apparecchio è progettato e il potenziale di riscaldamento globale di tali gas è di 230g.
L'apparecchio deve essere immagazzinato in un locale ben ventilato in cui la dimensione minima della stanza sia di 12m².
L'apparecchio deve essere installato, utilizzato e conservato in un locale con la superficie del pavimento maggiore di 12m².
Questo apparecchio contiene una quantità di gas refrigerante R290 pari a quella indicata sulla targa dati posta sull'apparecchio.
L'apparecchio deve essere immagazzinato in un locale senza la presenza di fonti di accensione a funzionamento continuo (per esempio: fiamme libere, apparecchi funzionanti a gas o riscaldatori a funzionamento elettrico).
Tenere presente che i refrigeranti potrebbero essere inodori.
R290 è un gas refrigerante conforme alle direttive europee sull'ambiente.
Non perforare in alcuna parte del circuito del refrigerante.
Non utilizzare mezzi per accelerare il processo di scongelamento o per la pulizia, ad eccezione di quelli raccomandati dal produttore.
Quando si scongela e si pulisce l'apparecchio, non utilizzare strumenti diversi da quelli raccomandati dal fabbricante.
Se l'apparecchio viene installato, utilizzato o conservato in una zona non ventilata, il locale deve essere progettato per prevenire l'accumulo di perdite di refrigerante, dovuta a riscaldatori elettrici, stufe o altre fonti di accensione.
Rispettare le norme nazionali sul gas.
Mantenere le aperture di ventilazione libere da ostruzioni.
L'apparecchio deve essere immagazzinato in modo tale da evitare danni meccanici.
Qualsiasi persona che si trovasse a lavorare al di sopra o all'interno di un circuito refrigerante deve essere in possesso di un certificato
valido che attesti la competenza di tale persona a maneggiare i refrigeranti in modo sicuro, in conformità con una specifica di valutazione riconosciuta dal set- tore.
La manutenzione deve essere eseguita esclusivamente come raccomandato dal produttore dell'apparecchio. Le manutenzioni e le riparazioni che richiedono l'assistenza di altro personale specializzato devono essere eseguite sotto la supervisione di una persona competente nell'uso di refrigeranti infiammabili.
Trasporto di apparecchiatura contenente refrigeranti infiammabili: fare riferimento alle normative sul trasporto.
Marcatura dell'apparecchiatura con simboli: fare riferimento alle normative locali.
Smaltimento di apparecchiatura che utilizza refrigeranti infiammabili: fare riferimento alle normative nazionali.
Stoccaggio dell'apparecchiatura/dispositivi: lo stoccaggio dell'apparecchiatura deve essere conforme alle istruzioni del costruttore.
Stoccaggio di apparecchiatura imballata (invenduta): l'imballo deve essere costruito in modo che un danno meccanico dell'apparecchiatura all'interno dello stesso non provochi una perdita di refrigerante.
Il massimo numero di parti dell'apparecchiatura che possono essere immagazzinate insieme è indicato dalle normative locali.
Informazioni sulla manutenzione:
1.1.2 Controlli dell'area. Prima di iniziare ad effettuare operazioni su sistemi contenenti refrigeranti infiammabili, è necessario effettuare controlli di sicurezza per assicurarsi che il rischio di ignizione sia minimo. Rispettare le seguenti precauzioni per effettua re eventuali riparazioni del sistema refrigerante prima di utilizzarlo.
1.1.3. Svolgimento del lavoro. Il lavoro deve essere eseguito sotto controllo per minimizzare il rischio della presenza di gas o vapore infiammabili durante lo svolgimento dello stesso.
1.1.4. Area di lavoro generale. Tutto lo staff addetto alla manutenzione e gli altri operatori presenti nell'area di lavoro devono essere istruiti sulla natura del lavoro che si sta svolgendo. Evitare di lavorare in spazi ristretti. La zona circostante all'area di lavoro deve essere area sezionata. Assicurarsi che l'area sia in sicurezza grazie al controllo del materiale infiammabile.
1.1.5 Verifica della presenza di refrigerante. L'area deve essere controllata utilizzando un adeguato rilevatore di refrigerante prima e durante il lavoro per assicurarsi che l'operatore sia consapevole della presenza di atmosfere potenzialmente infiammabili. Assicurarsi che l'apparecchiatura per il rilevamento di perdite sia adatta all'uso con refrigeranti infiammabili, cioè che sia antiscintillamento, sigillata adeguatamente o intrinsecamente sicura.
1.1.6. Presenza di estintori. Nel caso si debba eseguire qualsiasi lavorazione a caldo sull'apparecchiatura di refrigerazione o su qualsiasi parte associata ad essa, dell'adeguata attrezzatura antincendio deve essere disponibile a portata di mano. Tenere sempre un estintore a polvere secca o a CO2 vicino all'area di ricarica.
1.1.7. Assenza di fonti infiammabili. Nessun operatore che sta effettuando un lavoro relativo al sistema di refrigerazione che comporti l'esposizione di qualsiasi tubazione che contiene o ha contenuto refrigerante infiammabile deve utilizzare una qualsiasi fonte infiammabile in maniera tale che possa causare un incendio od un esplosione. Tutte le possibili fonti infiammabili, incluso il consumo di sigarette, devono essere tenute sufficientemente lontane dal sito di installazione, riparazione, rimozione e smaltimento, durante i quali il refrigerante infiammabile potrebbe venire rilasciato nello spazio circostante. Prima che il lavoro abbia inizio, l'area attorno all'apparecchiatura deve essere esaminata per assicurarsi che non esistano elementi infiammabili o rischi di ignizione. Utilizzare segnaletica antifumo.
1.1.8 Area ventilate. Assicurarsi che l'area di installazione sia all'aperto o adeguatamente ventilata prima di avviare il sistema o di effettuare
qualsiasi lavorazione a caldo. Il grado di ventilazione deve essere presente durante tutto il periodo nel quale si sta eseguendo la lavorazione. La ventilazione deve essere in grado di disperdere in maniera sicura qualsiasi refrigerante rilasciato e, preferibilmente, di espellerlo esternamente nell'atmosfera.
1.1.9 Controlli sull'apparecchiatura di refrigerazione. Nel momento in cui vengono sostituiti dei componenti elettrici, essi devono essere idonei all'uso e conformi alle specifiche indicate. Le linee guida del costruttore riguardo alla manutenzione e all'assistenza devono essere sempre rispettate. In caso di dubbio, consultare il servizio tecnico del costruttore per assistenza.
1.1.10 I controlli che seguono devono essere eseguiti su installazioni che utilizzano refrigeranti infiammabili. Controllare che la grandezza del carico sia conforme alle dimensioni del locale dove sono installate le parti contenenti refrigerante; che il sistema e le bocchette di ventilazione funzionino correttamente e che non siano ostruiti; se si sta utilizzando un circuito refrigerante, verificare la presenza di refrigerante nel circuito secondario; che la marcatura applicata alla macchina continui a essere visibile e leggibile. Marcature e segnaletica non leggibili devono essere corrette; che i tubi e i componenti di refrigerazione siano installati in una posizione nella quale è improbabile che vengano esposti a qualsiasi sostanza che potrebbe corrodere i componenti che contengono refrigerante, a meno che tali componenti siano composti da materiale intrinsecamente resistente alla corrosione o che siano opportunamente protetti contro la stessa.
1.1.11 Controlli sugli apparecchi elettrici. La riparazione e la manutenzione dei componenti elettrici devono comprendere controlli iniziali di sicurezza e procedure di ispezione dei componenti. Nel caso si verifichi un guasto che potrebbe compromettere la sicurezza, non alimentare elettricamente il circuito finché non sia stato adeguatamente risolto. Utilizzare una soluzione temporanea adeguata se il guasto non può essere immediatamente risolto ma è necessario continuare
il funzionamento. Questa situazione deve essere riferita al proprietario dell'apparecchiatura così che tutte le parti siano informate. I controlli di sicurezza iniziali comprendono: controllare che i condensatori siano scarichi: questo controllo deve essere eseguito in modalità sicura per evitare scintillamenti; controllare che componenti elettrici e cablaggi in tensioni non siano esposti durante il caricamento, ripristino o lo spurgo del sistema; verificare la continuità del collegamento di messa a terra.
1.1.12 Riparazione componenti sigillati.
-Durante la riparazione di componenti sigillati, tutte le alimentazioni elettriche devono essere scollegate dall'attrezzatura sulla quale si deve lavorare prima di rimuovere qualsiasi copertura sigillata, etc. Nel caso fosse assolutamente necessario avere alimentazione elettrica sull'attrezzatura durante la riparazione, un dispositivo di rilevamento perdite permanentemente funzionante deve essere posizionato nel punto più critico per avvisare l'operatore di una situazione potenzialmente pericolosa.
-Prestare particolare attenzione a ciò che segue per assicurarsi che la copertura non venga alterata in maniera tale da incidere sul livello di sicurezza quando si opera su componenti elettrici. Ciò include danni ai cavi, numero eccessivo di collegamenti, terminali non in conformità con le specifiche originali, danni alle guarnizioni, montaggio scorretto dei pressacavi, etc. Assicurarsi che l'apparecchiatura sia montata in maniera sicura. Assicurarsi che le guarnizioni o i materiali di sigillatura non si siano deteriorati in maniera tale da non poter più prevenire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere conformi alle specifiche del costruttore.
L'utilizzo di sigillante siliconico potrebbe inibire l'efficacia di alcuni tipi di sistemi di rilevamento delle perdite. I componenti intrinsecamente sicuri non devono essere isolati prima di operare su di essi.
1.1.13 Riparazione di componenti intrinsecamente sicuri. Non applicare nessun carico induttivo e di capacità permanente al circuito
senza essersi assicurati che non superi la massima tensione e corrente ammesse per l'apparecchiatura in uso. I componenti intrinsecamente sicuri sono gli unici su cui si può operare in tensione in presenza di un'atmosfera infiammabile. Il sistema di prova deve essere al corretto amperaggio. Sostituire i componenti solo con parti di ricambio indicate dal costruttore. Parti diverseda quelle indicate potrebbero causare l'ignizione del refrigerante in atmosfera dopo una perdita.
1.1.14 Cablaggio. Controllare che il cablaggio non sia soggetto a usura, corrosione, pressione eccessiva, vibrazioni, bordi taglienti o qualsiasi altro effetto ambientale avverso. Durante il controllo, tenere anche presente gli effetti dell'invecchiamento o della vibrazione costante causati da elementi come i compressori o le ventole.
1.1.15 Rilevamento di refrigeranti infiammabili. In nessun caso utilizzare potenziali fonti di ignizione per rilevare perdite di refrigerante. Non utilizzare fiamme ossidriche (o qualsiasi altro sistema di rilevamento che utilizza una fiamma libera).
Metodi di rilevamento perdite. I seguenti metodi di rilevamento perdite sono considerati accettabili per sistemi che contengono refrigeranti infiammabili. Utilizzare rilevatori di perdite elettronici per refrigeranti infiammabili, anche se la sensibilità potrebbe non essere adeguata o gli stessi potrebbero dover essere ricalibrati. (L'attrezzatura di rilevamento deve essere calibrata in un'area priva di refrigerante.) Assicurarsi che il rilevatore non sia una potenziale fonte di ignizione e che sia adatto al refrigerante utilizzato. L'attrezzatura di rilevamento perdite deve essere impostata ad una percentuale di LFL del refrigerante e deve calibrato rispetto al refrigerante utilizzato e la percentuale appropriata di gas (massimo 25 %) è confermata. I fluidi di rilevamento perdite possono essere utilizzati con la maggior parte dei refrigeranti ma l'uso di detergenti che contengono cloro devono essere evitate dato che il cloro potrebbe reagire con il refrigerante e corrodere le tubazioni in rame. Se si sospetta una perdita, tutte le fiamme libere devono essere rimosse/ spente. Se viene rilevata una
perdita di refrigerante la quale necessita di saldatura, recuperare tutto il refrigerante dal sistema od isolarlo (attraverso valvole di intercettazione) in una parte del sistema lontana dalla perdita. Azoto esente da ossigeno (OFN) deve quindi essere liberato nel sistema prima e durante il processo di saldatura.
1.1.16 Rimozione e svuotamento. Utilizzare procedure convenzionali quando si opera sul circuito refrigerante per effettuare riparazioni o per ogni altro motivo. Nonostante ciò, è importante che la miglior prassi sia rispettata dato che l'infiammabilità deve essere presa in considerazione. Rispettare la seguente procedura:
- Rimuovere il refrigerante;
- Spurgare il circuito con gas inerte;
- Svuotare;
- Spurgare ancora con gas inerte;
- Aprire il circuito tagliando o saldando.
La carica di refrigerante deve essere ripristinata nei cilindri di recupero adeguati. Pulire il sistema con dell'OFN per rendere l'apparecchio sicura. Potrebbe essere necessario ripetere questo procedimento più volte. Non utilizzare aria compressa od ossigeno per questa operazione. La pulizia deve essere completata riempiendo il vuoto nel sistema con l'OFN e continuando a riempirlo finché non viene raggiunta la pressione di lavoro, poi disperdendo l'OFN nell'atmosfera ed infine riportando il sistema in una condizione di vuoto. Ripetere il processo finché non rimane più refrigerante all'interno del sistema. Quando l'ultima carica di OFN viene utilizzata, il sistema deve essere portato a pressione atmosferica per poterlo utilizzare. Questa operazione è assolutamente vitale se devono essere eseguite operazioni di saldatura sulle tubazioni. Assicurarsi che lo scarico della pompa a vuoto non sia vicino ad alcuna fonte di ignizione e che la ventilazione sia disponibile.
1.1.17 Procedure di carico. In aggiunta alle procedure di carico convenzionali, rispettare i requisiti che seguono. Assicurarsi che non si verifichi la contaminazione di diversi refrigeranti durante il carico
dell'apparecchiatura. I tubi devono essere il più corti possibili per ridurre al minimo la quantità di refrigerante al loro interno. I cilindri devono essere mantenuti in posizione eretta. Assicurarsi che il sistema di refrigerazione sia collegato a terra prima di caricarlo con del refrigerante. Etichettare il sistema una volta caricato (se non è ancora stato fatto). Prestare massima attenzione a non sovraccaricare il sistema di refrigerazione. Testare la pressione con l'OFN prima di ricaricare il sistema. Eseguire la prova di tenuta del sistema al termine del carico ma prima della messa in servizio. Un'ulteriore prova di tenuta deve essere eseguita prima di lasciare il sito di installazione.
1.1.18 Messa fuori servizio. Prima di eseguire questa procedura, è essenziale che il tecnico abbia familiarizzato con l'apparecchiatura e con tutti i suoi componenti. E' considerata buona prassi recuperare tutti i refrigeranti in maniera sicura. Prima di eseguire questa operazione, prendere un campione di olio e di refrigerante nel caso sia necessaria un'analisi prima di un nuovo utilizzo del refrigerante recuperato. E' essenziale che l'energia elettrica sia disponibile prima di cominciare questa procedura.
-Familiarizzare con l'apparecchiatura e con il suo funzionamento.
- Isolare elettricamente il sistema.
-Prima di eseguire questa procedure, assicurarsi che:
-L'attrezzatura meccanica di movimentazione sia disponibile, se necessario, per movimentare i cilindri del refrigerante;
-Tutti i dispositivi di protezione siano disponibili e utilizzati correttamente;
-Il processo di recupero sia sempre controllato da una persona competente;
- L'attrezzatura di recupero ed i cilindri siano conformi agli standard appropriati.
- Svuotare il sistema refrigerante, se possibile.
-Se una condizione di vuoto non è ottenibile, utilizzare un collettore in modo che il refrigerante possa essere rimosso dalle varie parte del sistema.
-Assicurarsi che il cilindro sia posizionato sulle bilance prima di effettuare il recupero.
-Avviare la macchina di recupero e operare in conformità con le istruzioni del costruttore.
- Non sovraccaricare i cilindri. (Non più dell'80 % del volume di carico del liquido).
- Non superare la massima pressione di lavoro del cilindro, nemmeno temporaneamente.
- Quando i cilindri sono stati riempiti correttamente ed il processo è stato completato, assicurarsi che i cilindri e l'attrezzatura vengano rimossi immediatamente dal sito di installazione e che tutte le valvole di isolamento della stessa siano chiuse.
-Il refrigerante recuperato non deve essere caricato in un altro sistema di refrigerazione a meno che non sia stato pulito e controllato.
1.1.19 Etichettatura. L'attrezzatura deve essere etichettata indicando che è stata messa fuori servizio e svuotata dal refrigerante. Datare e firmare l'etichetta. Assicurarsi che ci siano etichette sull'attrezzatura le quali indichino che la stessa contiene refrigerante infiammabile.
1.1.20. Recupero. Alla rimozione del refrigerante da un sistema, sia per manutenzione o per messa fuori servizio, è considerata buona prassi rimuovere tutti i refrigeranti in modo sicuro. Al trasferimento del refrigerante nei cilindri, assicurarsi che vengano utilizzati solamente cilindri adatti al recupero di refrigerante Assicurarsi che sia disponibile il numero corretto di cilindri per immagazzinare la carica totale del sistema. Tutti i cilindri da utilizzare sono progettati per il refrigerante recuperato ed etichettati per lo stesso (ossia cilindri speciali per il recupero di refrigerante). I cilindri devono essere equipaggiati con una valvola di scarico della pressione e le relative valvole d'intercettazione perfettamente funzionanti. I cilindri di recupero vuoti devono essere messi sotto vuoto e, se possibile, raffreddati prima del recupero. L'attrezzatura di recupero deve essere perfettamente funzionante e comprensiva di un set di istruzioni riguardo la stessa a portata di mano e adatto al recupero di refrigeranti infiammabili. Inoltre, un
gruppo di bilance calibrate deve essere disponibile e perfettamente funzionanti. I tubi devono essere equipaggiati con attacchi ermetici con scollegamento in perfette condizioni. Prima di utilizzare la macchina di recupero, controllare che sia in condizioni di funzionamento soddisfacenti, che sia stata mantenuta in modo appropriato e che qualsiasi componente elettrico associato sia sigillato per prevenire ignizioni nel caso il refrigerante venga rilasciato. Consultare il costruttore in caso di dubbi. Il refrigerante recuperato dovrà essere restituito al suo fornitore nel corretto cilindro di recupero e con la relativa Nota di Trasferimento Rifiuti. Non mescolare i refrigeranti nelle unita di recupero e specialmente nei cilindri. Se i compressori o gli oli dei compressori devono essere rimossi, assicurarsi che siano stati svuotati ad un livello accettabile per assicurare che il refrigerante infiammabile non rimanga all'interno del lubrificante. Il processo di svuotamento deve essere eseguito prima di riportare il compressore ai fornitori. Utilizzare solo sistemi di riscaldamento elettrico sul corpo del compressore per velocizzare questo processo. Rimuovere l'olio da un sistema in maniera sicura.
INSTALLAZIONE
- Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo, punti metallici, ecc....) non devono essere lasciati alla portata di bambini o persone irresponsabili, in quanto possibili fonti di pericolo, ma vanno smaltiti secondo le norme vigenti. Tutti gli elementi dell'imballaggio vanno smaltiti in base alla propria materia prima (vedi il simbolo impresso su ciascuno) e in base alle disposizioni del proprio Comune. Il sacchetto contenente il set viti oppure il telecomando, che per le misure ridotte è privo di marcatura, per il suo smaltimento seguire le disposizioni del proprio Comune.
- Prima di collegare l'apparecchio accertarsi che i dati di targa (tensione, ecc.) corrispondano a quelli della vostra rete di distribuzione elettrica. Questo apparecchio deve essere collegato ad una presa di corrente dotata di un efficace dispositivo per la messa a terra (la casa costruttrice declina ogni responsabilità derivante dalla mancata osservazione di questa norma). Verificare che sulla linea elettrica non siano collegati altri apparecchi ad elevato assorbimento, per evitare sovraccarichi e rischi di incendio In generale è sconsigliato l'uso di adattatori, prese multiple e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la portata in corrente (ampere) non deve essere inferiore a quella massima dell'apparecchio.
- L'installazione deve essere eseguita da personale qualificato, in possesso dei requisiti tecnici che accerti la conformità alle norme d'installazione vigenti.
- Si declina ogni responsabilità dall'inosservanza di tale disposizione e qualora l'impianto elettrico a cui ci si allaccia, non sia realizzato secondo le norme vigenti. Un'errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.
-

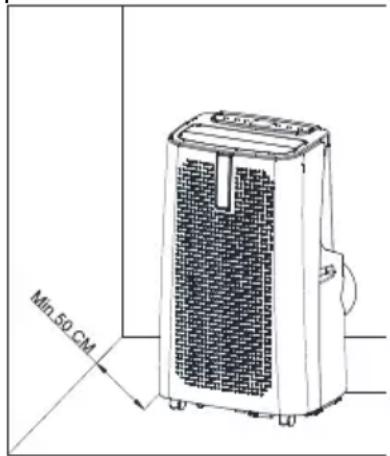

L'apparecchio deve essere installato e/o riposto in locale con una superficie di almeno 12m ^2 .
• Non utilizzare l'apparecchio in:
-
bagno, lavanderia, ambienti dove vi sono prodotti infiammabili (bombolette spray o con gas, liquidi, o solidi, zolfo), ambiente polverosi o in prossimità di fonti di calore
- locali dove sono presenti altri macchianari che sono forte fonte di calore
- prossimità di una fonte di acqua salata o acqua sulfurea
- ambienti con umidità elevata e con sono porte o finestre aperte
- Posizionare l'apparecchio in modo che sia verticale, con tutte le ruote in appoggio, e inolte: lontano da fonti di calore, lontano da tessuti (tende, biancheria stesa, ecc.) o quant'altro che possa venire a contatto e/o ostruire le griglie di aspirazione e di emissione, lontano da vasche o lavelli o simili per evitare schizzi d'acqua o che vi possa cadere. Verificare che lo spazio libero attorno all'apparecchio sia di almeno 50 cm.
- La superficie d'appoggio deve essere stabile, resistente e ampia (sono da escludere mensole), non in pendenza (l'acqua potrebbe traboccare o fuoriuscire), liscia (priva di asperità) in posizione dove non possa subire urti.
- L'apparecchio non deve essere posizionato immediatamente al di sotto di una presa di corrente.
- La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.
- Non esporre il climatizzatore alla luce diretta del sole, perché il colore dei materiali potrebbe subire alterazioni e l'eventuale surriscaldamento dell'apparecchio potrebbe attivarne il meccanismo di protezione e quindi causarne lospegnimento.
- Assicurarsi che il cordone elettrico sia posizionato correttamente e non sia a contatto con parti calde o spigoli taglienti, né avvolto intorno all'apparecchio, non sia attorcigliato su se stesso e non si impigli, onde evitare una caduta dell'apparecchio. Posizionare il cordone in zone non di passaggio in modo da evitare inciampi.
- Il trasporto e la movimentazione dell'apparecchio deve avvenire in posizione verticale. In caso di trasporto in posizione orizzontale attendere almeno due ore prima di riavviarlo.
- Prima di spostare o trasportare l'apparecchio scaricare completamente l'acqua di condensa, come descritto nei successivi paragrafi.
DESCRIZIONE
Condizionatore Wifi, utilizzabile con Smartphone tramite Applicazione con sistema operativi Android o iOS.
- Selezioni regolabili tramite APP: stand-by/I; Modalità: Riscaldamento/Freddo/Deumidificazione/Ventilazione; Funzioni: Normal/Sleep; Ventilazione: Hi/Med/Low; regolazione della temperatura (16-31)°C per le funzioni Riscaldamento e Freddo; movimento deflettori; programmazione.
- Verificare che il router sia ad uso domestico, la rete WiFi sia (2,4-5)GHz, non abbia restrizioni di accesso diverse dalla password, la presenza di segnale WiFi forte e uniforme nell'ambiente dove installare e utilizzare l'apparecchio.
- Assicurarsi che lo smartphone sia connesso alla stessa rete WiFi alla quale successivamente il dispositivo sarà associato, attivare anche la connessione del Bluetooth.
Prima Installazione/Configurazione
1.1 Installare l'applicazione "BIMAR Live Smart" tramite Google Play (Android) o da AppStore (iOS), oppure scansionare il codice QR qui presente.
Per Android
1.2 Al termine dell'installazione, icona dell'applicazione appare. Cliccare l'icona "Bimar Live Smart" per avviare l'applicazione.
1.2 Al primo accesso effettuare la registrazione e compilare le proprie credenziali:
- cliccare “Creare un nuovo account”, confermare “Acconsento” per i dati relativi all’informativa sulla Privacy (se premuto: “ ” appare il testo dell’informativa ai sensi dell’art.13 del Regolamento Europeo 2016/679, mentre se selezionate “
Accordo per gli utenti” appare il Contratto di servizio di Bimar srl)
- inserire il proprio indirizzo email (selezionare la nazione desiderata)
- premere la scritta “Ottieni il codice di verifica”, aspettare qualche istante e successivamente inserire il codice ricevuto nella parte “Codice di verifica” tramite il vostro indirizzo email di registrazione (eventualmente controllare anche nella cartella Posta indesiderata, se non viene ricevuto nella cartella Posta in Arrivo).
1.3 Inserire la password personalizzata e cliccare la scritta "Fatto".
Se la procedura viene eseguita correttamente, appare la schermata del pannello di controllo per l'utilizzo dell'applicazione.
- Per associare dispositivo allo smartphone
2.1 Inserire la spina nella presa di corrente, si sentirà un "bip", premere il tasto "MODE" della
tastiera del pannello comandi per cinque secondi circa: si sentirà un “bip” e la spia ” • ” lampeggia velocemente; rilasciare il tasto.

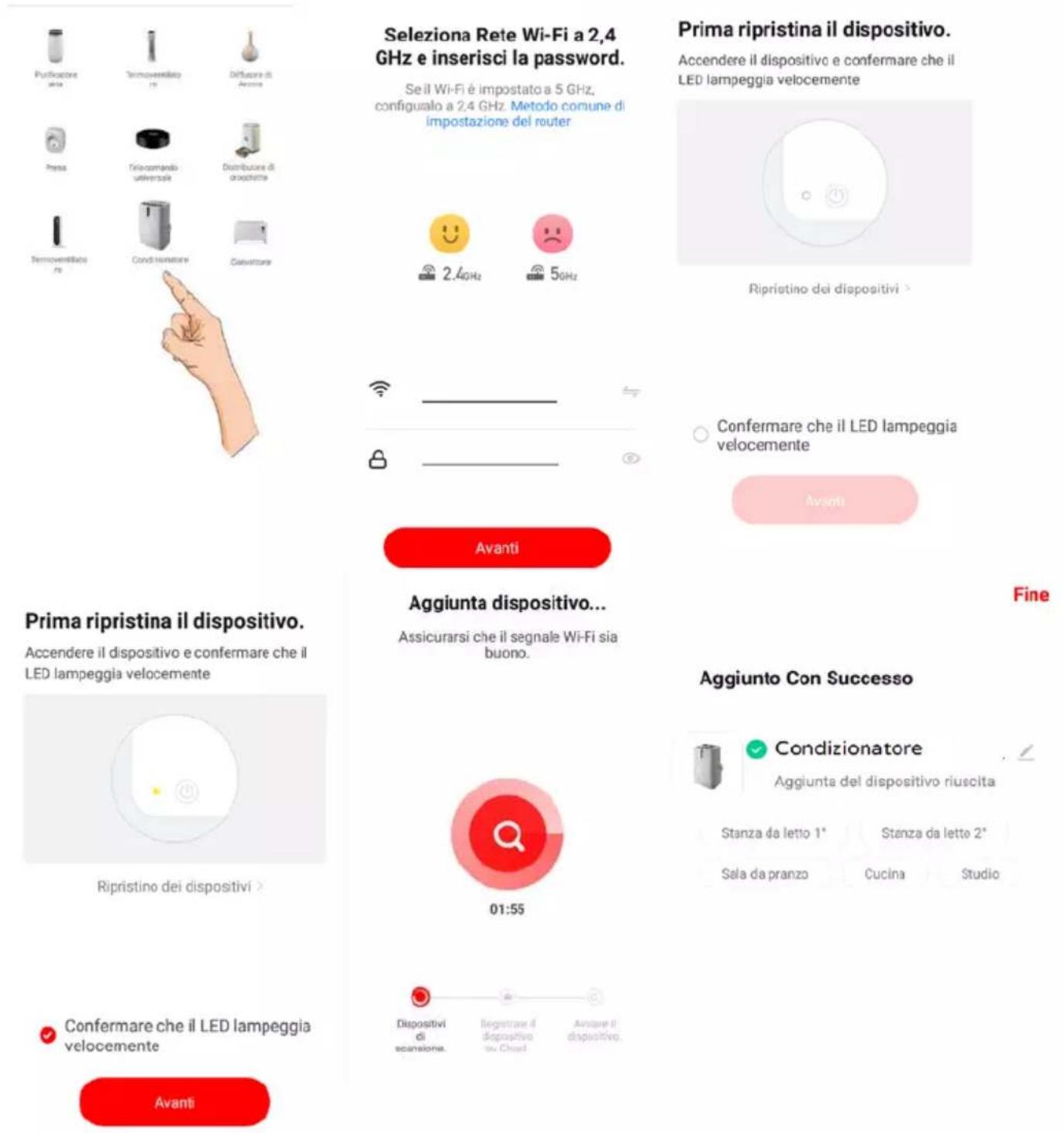

2.2 Aprire APP sullo smartphone: nella prima schermata cliccare su "AGGIUGERE DISPOSITIVO"
o in opzione cliccare su “” in alto a destra.
2.3 Nella schermata successiva, cliccare sulla scritta “ Condizionatore ”.
Confermare che il LED lampeggia velocemente
2.4 Nella schermata successiva, cliccare sulla scritta" /Confermare che il LED lampeggia velocemente.
Seleziona Rete Wi-Fi a 2,4 GHz e inserisci la password.
Se il Wi-Fi è impostato a 5 GHz, configualo a 2,4 GHz. Metodo comune di impostazione del router
Prima ripristina il dispositivo.
Accendere il dispositivo e confermare che il LED lampeggia velocemente
○ Confermare che il LED lampeggia velocemente
Avanti
Prima ripristina il dispositivo.
Accendere il dispositivo e confermare che il LED lampeggia velocemente
Aggiunta dispositivo...
Assicurarsi che il segnale Wi-Fi sia buono.
Aggiunto Con Successo
Condizionatore
Aggiunta del dispositivo riuscita
Stanza da letto 1°
Stanza da letto 2°
Sala da pranzo
Cucina
Studio
Confermare che il LED lampeggia velocemente
Avanti
Regretare il dispositivo av Chaud
Anviante il dispositivo.
Impostazioni e personalizzazioni
Aprire sullo smartphone la schermata e premere in basso a destra per personalizzare le seguenti funzioni: Gestione casa, Centro Messaggi, Centro assistenza, Acquisti in APP.
Premere in basso al centro per personalizzare la operatività del dispositivo a seconda dei vari scenari o condizioni presenti nell'APP (ad esempio: Ritorno a casa, Lasciare casa, Alba, Buona
notte, Temperatura, Umidità, Tempo meteorologico, Qualità dell'aria, Alba tramonto), oppure in abbinamento con altri dispositivi.
Premere in basso a sinistra e poi sopra la parte alta della schermata, per esempio:
per personalizzare (aggiornare e/o modificare dove è consentito) la posizione del dispositivo oppure la velocità del vento, pressione dell'aria, umidità e temperatura esterna (immagine a lato).
Premere per acquistare apparecchi direttamente sull'App Bimar.
Premere in alto a destra per personalizzare quanto segue: Modificare Nome del dispositivo, Posizione del dispositivo, Controllare la Rete, Apparecchiature di terze parti supportati: Amazon Alexa, Google Assistant, Condivisione dei dispositivi, Creare un gruppo Commento, Info Dispositivo, Feedback, Aggiornare Firmware,Rimozione dispositivo, Reimposta Impostazioni di Fabbrica.
Lo smartphone deve essere connesso tramite rete Wifi o rete dati del cellulare per il controllo da remoto.
Controllo vocale
Il dispositivo è compatibile con i controlli vocale di Amazon Alexa e Google Assistant. Aprire APP corrispondente/collegare la Skill (assicurarsi che l'account e password utilizzati corrispondano a quelli dell'applicazione "Bimar Live Smart") e seguire le impostazioni.
Google Home: alcuni comandi vocali base sono:
- "OK Google" o "Hey Google", accendi XX (nome del dispositivo)
- "OK Google" o "Hey Google", spegni XX (nome del dispositivo)
- ...ecc
Amazon Alexa: alcuni comandi vocali base sono:
- "Alexa", accendi XX (nome del dispositivo)
- "Alexa", spegni XX (nome del dispositivo)
- ...ecc
Nota: il controllo vocale possiede solo alcune funzioni definite. Il nostro servizio clienti (assistenza.privati@bimar-spa.it) è sempre disponibile per inviare elenco aggiornato dei comandi supportati dai dispositivi.
Lo smartphone deve essere connesso tramite rete Wifi o rete dati del cellulare per il controllo da remoto.
DESCRIZIONE
Descrizione del dispositivo o Uso tramite smartphone (Seguire la procedura del paragrafo 1.1)
- Display
- Deflettori
- Display frontale
- Pannello frontale
- Ruote
- Ingresso aria
- Sede per tubo flessibile
- Filtro a scomparsa
- Foro drenaggio
- Spina elettrica
- Cordone elettrico
- Ingresso aria inferiore
- Custodia spina cavo
- Foro drenaggio
continuo
- Maniglia per trasporto
- Filtro aria
- Telecomando
- Tubo flessibile
- Adattatore finestra
DESCRIZIONE
L'apparecchio è dotato dei seguenti elementi di controllo, di regolazione, e parti:
Telecomando
Le funzioni dell'apparecchio si azionano con la tastiera del pannello comandi, con l'APP e con il telecomando che deve essere puntato frontalmente (distanza max di circa 6m) in direzione del display, e prima ancora inserirvi le batterie (aprire lo sportello posteriore e inserire 2 batterie tipo "AAA" (non incluse) rispettando la polarità; richiudere lo sportello). Raccomandiamo di sostituire contemporaneamente tutte le batterie. Non mischiare batterie già utilizzate e batterie nuove. Per lunghi periodi di inattività del telecomando togliere le batterie. Non permettere ai bambini di sostituire le batterie.
Diseguito il dettaglio di ciascuna funzione:
Pannello di controllo
| A
(POWE
R) | Tasto
Accension
e | Accende e mette in stand-by l'apparecchio. |
| B
(MODE)
) | Tasto
modalità | Seleziona: freddo/caldo/deumidificazione/ventilazione: è attivo solo con l'apparecchio già acceso. |
| C
(DOW
N) | Tasto
decrement
to | Regola la temperatura ambiente (16-31)℃ per i programmi: caldo e freddo, e imposta il tempo; premendo il tasto "D" aumenta, premendo il tasto "C" diminuisce, ad ogni pressione del tasto il tempo varia di 1. |
| D
(UP) | Tasto
increment
o |
| E
(FAN) | Tasto
ventilazione
e | Seleziona la ventilazione: massima/media/minima, ad ogni pressione del tasto si regolano le velocità; F3: max. F2: med. F1:min.
Se premuto per circa cinque secondi circa (si sentirà un bip) resetta il dispositivo per la connessione con wifi. |
| F(TIMER) | TastoTimer | Temporizza il funzionamento o l’avvio dell’apparecchio: per aumentare e diminuire premere i rispettivi tasti “D” e “C” da 1 ora, sino a un massimo di 24 ore, se premuto nuovamente il tasto è annullato (sul display del telecomando non appare nessun numero). Temporizzare avvio: con l’apparecchio in stand-by, premere il tasto sino al tempo desiderato (1-24h) il tempo lampeggia per alcuni secondi circa e poi trascorso il tempo impostato il timer avvia l’apparecchio nelle modalità precedentemente impostate. Temporizzare il funzionamento: azionare l’apparecchio, impostare programmi e poi selezionare il timer sino al tempo desiderato (1-24h), il tempo lampeggia per alcuni secondi circa: raggiunto il tempo impostato il timer spegnerà l’apparecchio. |
| G | Display | |
| H | Tasto: °C-°F | Si attiva solo tramite il telecomando: per cambiare l’unità di misura da Celsius (°C) a Fahrenheit (°F). |
| I | Tasto deflettore | Si attiva solo tramite il telecomando e APP: per azionare od escludere il movimento dei deflettori. |
| L | Tasto Sleep | Si attiva tramite il telecomando e APP: riduce la velocità di ventilazione (quando è impostata la velocità media e massima), la funzione è disponibile in modalità Caldo e Freddo. Tramite il pannelo di comandi si attiva premento i tasti “FAN” e “UP” contemporaneamente. In questà funzione l’apparecchio funzionerà in modalità Risparmio energetico e silenzioso. |
- Programmatore settimanale (si attiva solo tramite lo Smartphone) imposta: i periodi acceso/spento di ogni giorno della settimana.

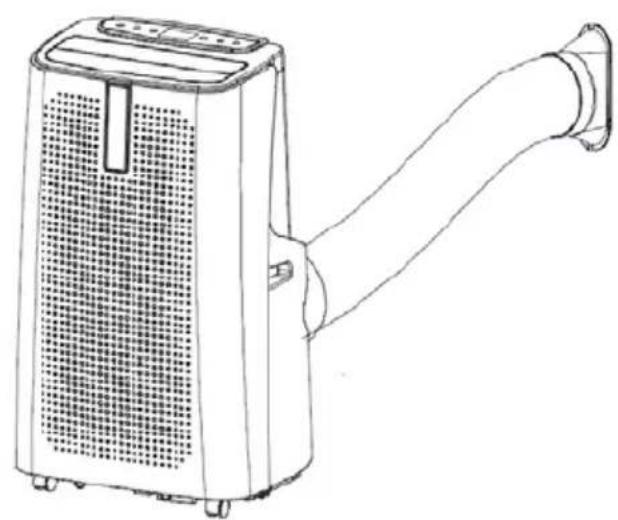

Kit finestra, composto da:
- tubo estensibile (15x145)cm, (18): posizionare e ruotare in senso orario il raccordo circolare ad una estremità e dall'altra estremità il convogliatore; al termine dell'operato, verificare che le parti siano saldamente solidali.
• adattatore finestra regolabile (92-184)cm, (19):

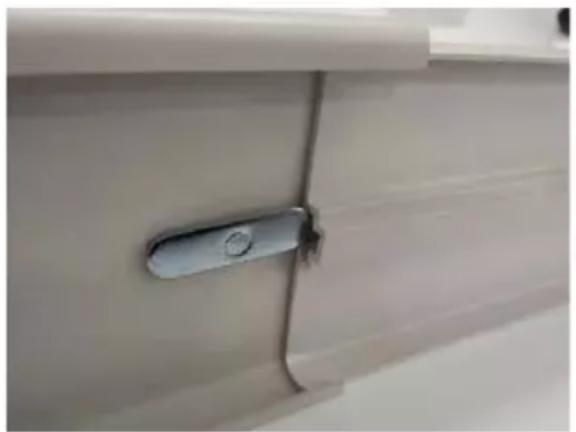

- Utilizzare il Kit regolabile (a scorrimento) per chiudere lo spazio lasciato aperto dalle finestre "verticali" e/o "orizzontali". Composto da: n.1 piastra con foro "B" e da n.2 piastre scorrevoli "A".
Per assemblare il kit proseguire come descritto (vedi immagini a lato); piastra con foro: inserire dal lato interno nel foro la vite con testa a "piastra", introdurre nella parte esterna la rondella e il dado ad alette. Inserire una piastra scorrevole in modo che la testa della vite si inserisca nella guida centrale, dopo aver regolato le piastre alle misura più idonea bloccarle serrando in modo adeguato il dado. Assemblare, se necessario anche l'altra piastra scorrevole all'altra estremità opposta come precedentemente indicato.
- Posizionare l'apparecchio il più possibile vicino ad una finestra o ad una portafinestra (max, mantenendo una distanza minima di 50 cm da pareti o altri ostacoli vicini. Si raccomanda di ridurre l'irraggiamento solare tramite tapparelle, tende, veneziane, e di tenere chiuse porte e finestre. Il tubo può essere regolato da 40cm ad un massimo di 145cm circa; limitare al
minimo la lunghezza del tubo, evitare curve troppo strette o pieghe del tubo flessibile. Non utilizzare tubi di prolunga o sostituirli con altri tubi diversi, in quanto ciò potrebbe causare un malfunzionamento. Lo scarico deve essere libero; altrimenti potrebbe causare surriscaldamento.
- Posizionare l'estremità circolare del tubo estensibile sul bocchettone di uscita aria (7), ruotare in senso antiorario "LOCK" fino al blocaggio (udirete un "click"); per estrarre il tubo effettuare l'operazione al contrario. Estendere il tubo flessibile quanto basta per raggiungere la parte esterna (finestra o ad una portafinestra).
Accoppiare il convogliatore del tubo flessibile sull'asola della piastra all'esterno in modo che i 4 perni "A" combaciano con le rispettive asole "B" della piastra, spostarlo a sinistra e bloccarlo, e assicurare il fissaggio avviatando la vite all'interno. Al termine dell'operato, verificare che le parti siano saldamente solidali.
- Aprire leggermente la finestra e posizionare l'adattatore in posizione orizzontale o verticale a seconda dell'utilizzo e socchiudere i serramenti.
Freddo/caldo/deumidificazione/ventilazione: ad ogni pressione del tasto “Mode” si selezionano le modalità e si accende il Led corrispondente della funzione selezionata, nel cambio da una modalità all'altra, il ventilatore continua a funzionare, ma il compressore si ferma: il compressore riparte dopo 3 minuti circa. Questo ritardo di avviamento protegge il compressore da eventuali danni. Il tubo estensibile deve essere sempre collegato all'apparecchio: unica eccezione quando si utilizza l'apparecchio nella modalità deumidificazione: in questo caso è consigliabile lasciare che l'apparecchio scarichi direttamente in ambiente, per ottenere la massima efficienza.
Freddo/Caldo/Ventilazione
Sul pannello di controllo si accende la spia "Cool"; selezionare:
- la temperatura: 16°C-31°C
- la velocità di ventilazione (min/med/max)
- Timer e funzione Sleep
Se premuto il tasto On/Off, l'unità rimane in stand-by e l'apparecchio memorizza la temperatura e la velocità, e alla riaccensione manterrà le selezioni precedentemente impostate.
- Caldo (HEAT)
Sul pannello di controllo si accende la spia "Heat"; selezionare:
- la temperatura: 16°C-31°C
- la velocità di ventilazione (min/med/max)
- Timer e funzione Sleep
Se premuto il tasto On/Off, l'unità rimane in stand-by e l'apparecchio memorizza la temperatura e la velocità, e alla riaccensione manterrà le selezioni precedentemente impostate.
- Deumidificazione (DRY)
Quando è impostata questa funzione sul pannello di controllo si accende la spia "Dry"; la velocità di ventilazione è fissa alla minima e non può essere regolata.
L'apparecchio non raffredda l'ambiente quando è attiva la funzione deumidificazione. Quando si utilizza questa funzione si deve predisporre sempre il drenaggio continuo, per garantire la massima efficienza di deumidificazione.
Assicurarsi che il tappo di gomma del foro di drenaggio inferiore (9) sia correttamente posizionato. Svitare la ghiera del foro drenaggio continuo in senso antiorario, togliere il tappo dal foro di scarico
superiore.
Collegare sempre il tubo in gomma con diametro interno 10mm e lungo 30cm max. (per alcuni modelli è fornito in dotazione) al foro drenaggio continuo (14); assicurarsi che la connessione non abbia perdite. Verificare che lo scarico sia ad un livello più basso del beccuccio e che lungo il percorso il tubo abbia pendenza costante e sempre ad un livello più basso del beccuccio. Se non si utilizza il drenaggio continuo, togliere il tubo di scarico ed inserire tappo con relativa ghiera.
- Ventilazione (FAN)
Quando è impostata questa funzione sul pannello di controllo si accende la spia "Fan"; ad ogni pressione si regola la velocità selezionata (min/med/max).
DRENAGGIO
Nella modalità "Freddo", l'apparecchio vaporizza automaticamente la condensa. Assicurarsi che, quando l'unità funziona in modalità freddo, i tappini di gomma che chiudono i fori di scarico (inferiore&superiore) posto sul retro siano correttamente posizionati.
Quando l'apparecchio funziona in modalità "Freddo" o "Caldo", non è necessario collegare il drenaggio continuo della condensa; solo in condizioni climatiche particolari in cui il tasso di umidità dell'aria è molto elevato, può succedere che dell'acqua si depositi all'interno dell'unità.
Quando il contenitore è pieno, il display visualizza il messaggio "P1" e/o FULL segnalando l'avvenuto riempimento e bloccando il funzionamento dell'apparecchio.
Per svuotare il contenitore, spegnere l'apparecchio e togliere la spina dalla presa di corrente. Disporre l'estremità dello scarico sopra un contenitore per lo scolo, svitare la ghiera in senso antiorario, togliere il tappo dal foro di scarico inferiore.
USO
- Non lasciare il condizionatore in funzione per lunghi periodi se l'umidità è elevata e vi sono porte o finestre aperte. L'umidità potrebbe condensarsi e bagnare o danneggiare gli arredi.
- Per ottenere una massima efficienza di climatizzazione e riscaldamento è necessario chiudere sempre finestre e porte.
-
Durante le modalità: Freddo, Caldo o Ventilazione verificare che i tappi di drenaggio sia posizionato correttamente.
-
Se il drenaggio continuo è in uso, accertarsi che il tubo di evacuazione sia collegato al beccuccio, che l'estremità opposta sia ad un livello inferiore rispetto al beccuccio, e la pendenza sia costante in modo che l'acqua scorra internamente senza alcun ostacolo.
- Attenzione: per evitare il surriscaldamento non coprire l'apparecchio.
Prima di ogni utilizzo verificare:
-che l'apparecchio sia in buono stato
-che il cordone elettrico e tubo flessibile non siano danneggiati
- Inserire la spina nella presa di corrente, udirete un segnale acustico.
- Accendere l'apparecchio premere il tasto "POWER" e attivare le funzioni desiderate operando come sopra descritto.
- Premere il tasto "POWER" per disattivare l'apparecchio: entra in stand-by e per spegnerlo completamente necessita togliere la spina dalla presa di corrente.
Consigli per il risparmio energetico
- Mantenere sempre e periodicamente puliti filtri
- Tranne quando occorre arieggiare il locale, tenere sempre ben chiuse porte e finestre
- Evitare che i raggi solari penetrino liberamente nella stanza (si consiglia l'utilizzo di tende o abbassare tapparelle o chiudere le persiane)
• Non ostruire le griglie (entrata ed uscita) aria dell'apparecchio
Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.
PULIZIA E MANUTENZIONE
Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente; durante la pulizia l'apparecchio deve rimanere in posizione verticale.
- Filtri
E' bene pulirli periodicamente (circa ogni 2 settimane max. o più spesso se l'apparecchio lavora continuamente ogni giorno).
Filtro ingresso aria: rimuovere la griglia (B) tramite l'impugnatura, svitare le 4 viti (A) tramite un cacciavite e togliere il filtro.
Filtro a scomparsa, estrarre il filtro verso l'esterno tramite l'impugnatura "C".
Per togliere la polvere utilizzare uno spazzolino o un aspirapolvere, facendo attenzione a non danneggiare alcuna parte. Se il filtro è molto sporco, lavarlo in acqua tiepida e risciacquare più volte. La temperatura dell'acqua non deve superare i 40°C. Dopo averlo lavato, lasciarlo asciugare completamente prima di reinserirlo correttamente nella propria sede. Non lavarlo in lavastoviglie.
Asciugarli accuratamente (non utilizzare aria calda) e poi reinserirli correttamente nelle proprie sede.
Pulire solo con un panno morbido leggermente imbevuto d'acqua.
- Per periodi lunghi di inutilizzo, svuotare l'acqua nel serbatoio, avvolgere il cordone e posizionare la spina nella propria sede, stivare l'apparecchio in posizione verticale, al riparo da polvere e umidità, e nel rispetto delle precauzioni indicate al paragrafo avvertenze. Mantenere l'apparecchio sempre in posizione verticale.
- Se si decide di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini.
- Non tentare di sostituire o riparare alcun componente da soli, chiedere assistenza all'agenzia di assistenza se necessario.
- Gas R290
Si richiama l'attenzione ad eseguire le indicazioni al paragrafo avvertenze.
BATTERIE - Rimuovere le batterie dal telecomando prima dello smaltimento. Non gettare le batterie nei rifiuti domestici. Lo smaltimento delle batterie deve avvenire negli appositi contenitori o negli specifici centri di raccolta. L'adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute. Per rimuovere le batterie, seguire le
indicazioni delle istruzioni d'uso.
Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.
Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.
Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.
Per evitare possibili danni all'ambiente o alla salute umana dovuti allo smaltimento incontrollato dei rifiuti, riciclare l'apparecchio in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali, dei refrigeranti e dei gas infiammabili di isolamento.
Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
RISOLUZIONE DEI PROBLEMI
| GUASTO | CAUSA | SOLUZIONE |
| L'apparecchio non si accende | L'apparecchio non è acceso. | Accendere l'apparecchio. |
| La presa elettrica è difettosa. | Rivolgersi ad una persona personalmente qualificata. |
| La spina non è inserita nella presa di corrente. | Inserire la spina nella presa elettrica. |
| L'apparecchio non funziona | In modalità Deumidificazione la temperatura ambiente è bassa. | Aumentare la temperatura o spostare l'apparecchio in una stanza con una temperatura ambiente superiore a 17°C. |
| L'apparecchio funzionasolo per poco tempo | Il tubo di scarico forma una strozzatura. | Posizionare correttamente il tubo di scarico. |
| Il tubo di scarico è ostruito. | Verificare se ci sono degli ostacoli che impediscono lo scarico dell'aria verso l'esterno. |
| Il tubo di scarico presenta delle pieghe. | Eliminare le pieghe. |
| Il climatizzatore funziona, ma non raffresca la stanza. | Finestra aperta | Chiudere la finestra |
| Nella stanza sta funzionando qualche fonte di calore (termoventilatore, lampada, etc). | Eliminare la fontedicalore |
| Il tubo di scarico dell'aria è uscito dalla sua sede. | Inserire il tubo nella sede. |
| Cattivo odore nella stanza | I filtri dell'aria sono intasati. | Pulire i filtri e sostituirli |
2.3 In the next screen, click "Condizionatore".
Technical Data/Informazioni tecniche:
Bande di frequenza/Frequency bands: 2.400\~2.4835GHz
Massima potenza a radiofrequenza/Maximum radio-frequency: 17.5dbm
GARANZIA:
Si consiglia di registrare l'apparecchio online sul sito https://www.bimaritaly.it/it/garanzia oppure scanionare il Qr code a fianco per la registrazione garanzia prodotto (compilare i dati richiesti per attivare la garanzia sul prodotto che hai acquistato)
Condizioni generali di garanzia
La garanzia decorre dall'acquisto dell'apparecchio la cui data è comprovata da un documento di consegna fiscalmente obbligatorio (ricevuta o scontrino fiscale o documento di trasporto), ha una durata di 24 mesi e cessa dopo il periodo prescritto. Si garantiscono tutte le sostituzioni o le riparazioni che si rendessero necessarie a causa di difetti di materiale o di costruzione. Non sono coperte da garanzia tutte le parti che dovessero risultare difettose per la mancata osservanza delle istruzioni di installazione, o di uso, o di manutenzione, per danni causati dal trasporto, per negligenza o incuria nell'uso, per impiego non idoneo, ovvero circostanze che comunque non possono farsi risalire a difetti di fabbricazione dell'apparecchio. Sono inoltre escluse la sostituzione o la riparazione di tutte le parti soggette a normale consumo (resistenze) oppure a scadenza, ed inoltre le parti asportabili, le lampade, le parti in vetro, in ceramica, le tubazioni esterne, le batterie e gli accessori mono-impiego (usa e getta). Le sostituzioni o le riparazioni, contemplate nell'impegno di garanzia, vengono effettuate gratuitamente per merce resa franco officine della Ditta costruttrice, o presso uno dei nostri Centri Assistenza Tecnica; sono quindi a carico dell'Utente le sole spese di trasporto. La garanzia non è riconosciuta in caso di riparazioni effettuate da personale non appartenente ai Centri Assistenza Tecnica autorizzati, o nel caso vengano impiegati ricambi non originali. La garanzia è disciplinata e interpretata in base alle leggi applicabili vigenti nel Paese in cui il prodotto viene acquistato. Per i dettagli, consultare il Servizio clienti del proprio paese o il sito internet di Bimar (www.bimaritaly.it). La Ditta costruttrice declina ogni responsabilità per eventuali danni a persone, animali domestici o cose, diretti o indiretti, conseguenti alla mancata osservanza di tutte le prescrizioni indicate nel libretto istruzioni dell'apparecchio concernenti specialmente le avvertenze, l'installazione, l'uso e la manutenzione dell'apparecchio.
GUARANTEE:
Assistenza.privati@bimaritaly.it
