ZRA626CW - Frigorifero ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero
Marca	ZANUSSI
Modello	ZRA626CW
Volume netto frigorifero	236 L
Volume lordo frigorifero	253 L
Larghezza	550 mm
Altezza	1250 mm
Profondità	600 mm
Peso	45 kg
Consumo energetico	0,44 kWh/24h – 161 kWh/anno
Classe energetica	A
Tensione di alimentazione	230 V, 50 Hz
Corrente nominale	0,6 A
Agente refrigerante	Isobutano (R600a)
Classe climatica	SN (da 10 a 32°C), N (da 16 a 32°C), ST (da 18 a 38°C)
Tipo di sbrinamento	Automatico (frigorifero)
Illuminazione	Lampadina Mignon 322, 15 W, attacco E14
Accessori inclusi	Portaburro, portauova, portabottiglie, pulitore per tubo
Reversibilità della porta	Sì (da destra a sinistra o da sinistra a destra)
Pulizia	Interno: acqua tiepida e detersivo per piatti; condensatore: 1-2 volte all'anno
Garanzia	2 anni

Domande frequenti - ZRA626CW ZANUSSI

Come regolare la temperatura del frigorifero?

Ruotare la manopola del termostato in senso orario per aumentare il raffreddamento. La posizione 3 corrisponde a circa +5°C, adatta per l'uso quotidiano. Per il massimo raffreddamento, utilizzare la posizione 5.

Cosa fare se il frigorifero non raffredda abbastanza?

Verificare che il termostato sia su un numero più alto, che la porta sia ben chiusa, che non ci siano troppi cibi caldi all'interno e che la circolazione dell'aria non sia ostruita. Assicurarsi anche che le aperture di ventilazione siano libere.

Come sbrinare il frigorifero?

Lo sbrinamento dello spazio di raffreddamento è automatico. L'acqua di sbrinamento defluisce attraverso un tubo in una vaschetta evaporante. Pulire regolarmente il foro di scarico con il pulitore per tubo fornito per evitare ostruzioni.

Come pulire l'apparecchio?

Scollegare l'apparecchio. Lavare l'interno con acqua tiepida e un po' di detersivo per piatti, quindi asciugare con un panno morbido. Non utilizzare prodotti abrasivi. Pulire il condensatore sul retro 1-2 volte all'anno.

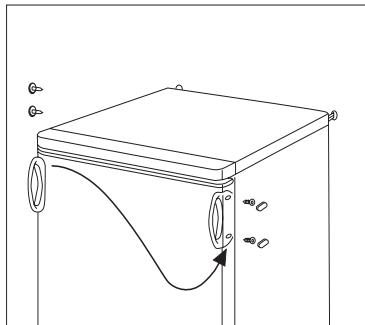

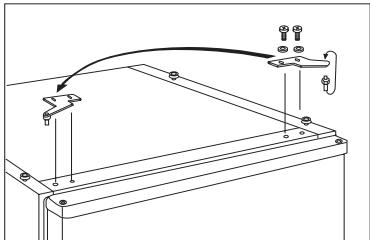

Come invertire il senso di apertura della porta?

Scollegare l'apparecchio e inclinarlo leggermente. Smontare i piedi regolabili, le piastre portanti superiore e inferiore e le cerniere. Riposizionare gli elementi dall'altro lato seguendo le istruzioni del manuale. Se necessario, rivolgersi a un professionista.

Cosa fare in caso di rumore eccessivo?

Verificare che l'apparecchio sia stabile e in piano (regolare i piedi). Assicurarsi che non sia a contatto con una parete o un mobile. I rumori del compressore e della circolazione del liquido sono normali.

Come cambiare la lampadina?

Scollegare l'apparecchio. Far scorrere il coperchio della lampadina in avanti e rimuoverlo. Sostituire la lampadina con una lampadina Mignon 322, 230 V, 15 W, attacco E14. Rimettere il coperchio e ricollegare.

Quali alimenti conservare e in quale posizione?

Le carni fresche e i salumi nella parte più fredda (ripiano inferiore), i latticini al centro, la frutta e la verdura nel cassetto per verdure, le bevande nella porta. Consultare la tabella dei tempi di conservazione nel manuale.

Come risparmiare energia?

Posizionare l'apparecchio lontano da fonti di calore e dal sole. Lasciare raffreddare gli alimenti caldi prima di riporli. Non aprire la porta inutilmente. Assicurare una buona ventilazione intorno al condensatore e pulirlo regolarmente.

Cosa fare in caso di interruzione di corrente?

Evitare di aprire la porta. Gli alimenti rimangono freddi per diverse ore. Non ricongelare cibi scongelati; consumarli rapidamente. Il tempo di conservazione dipende dalla freschezza iniziale.

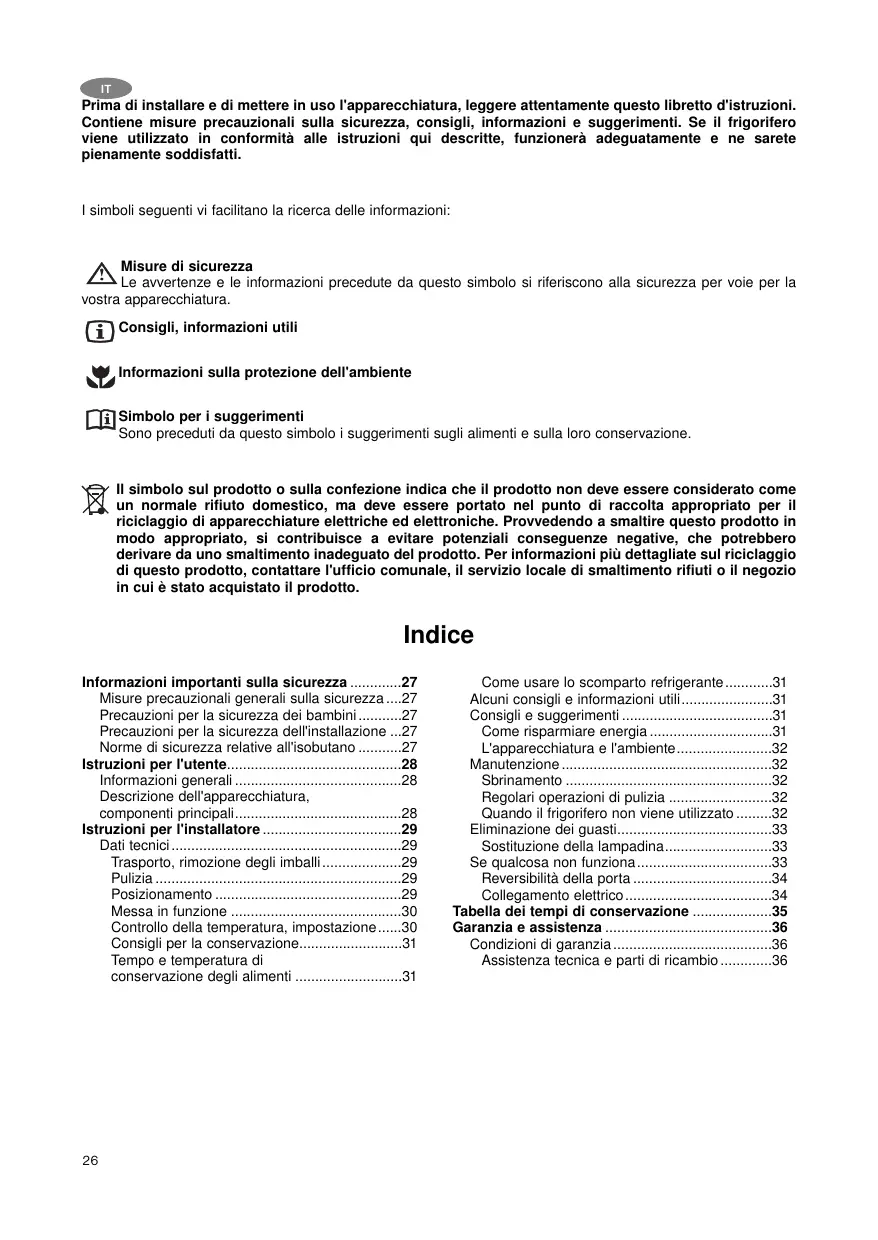

MANUALE UTENTE ZRA626CW ZANUSSI

Informazioni generali 16

Prima di installare e di mettere in uso l'apparecchiatura, leggere attentamente questo libretto d'istruzioni. Contiene misure precauzionali sulla sicurezza, consigli, informazioni e suggerimenti. Se il frigorifero viene utilizzato in conformità alle istruzioni qui descritte, funzionerà adeguatamente e ne sarete pienamente soddisfatti.

I simboli seguenti vi facilitano la ricerca delle informazioni:

Misure di sicurezza

Le avvertenze e le informazioni precedute da questo simbolo si riferiscono alla sicurezza per voi e per la vostra apparecchiatura.

Consigli, informazioni utili

Informazioni sulla protezione dell'ambiente

Simbolo per i suggerimenti

Sono preceduti da questo simbolo i suggerimenti sugli alimenti e sulla loro conservazione.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Indice

Informazioni importanti sulla sicurezza 27

Misure precauzionali generali sulla sicurezza....27

Precauzioni per la sicurezza dei bambini. 27

Precauzioni per la sicurezza dell'installazione ...27

Norme di sicurezza relative all'isobutano 27

Istruzioni per l'utente 28

Informazioni generali 28

Descrizione dell'apparecchiatura, componenti principali 28

Istruzioni per l'installatore 29

Dati tecnici 29

Trasporto, rimozione degli imballi 29

Pulizia 29

Posizionamento 29

Messa in funzione 30

Controllo della temperatura, impostazione 30

Consigli per la conservazione 31

Tempo e temperatura di conservazione degli alimenti 31

Come usare lo scomparto refrigerante 31

Alcuni consigli e informazioni utili 31

Consigli e suggerimenti 31

Come risparmiare energia 31

L'apparecchiatura e l'ambiente 32

Manutenzione 32

Sbrinamento 32

Regolari operazioni di pulizia 32

Quando il frigorifero non viene utilizzato 32

Eliminazione dei guasti 33

Sostituzione della lampadina 33

Se qualcosa non funziona 33

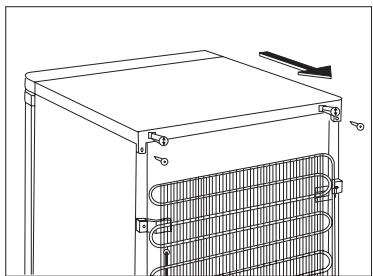

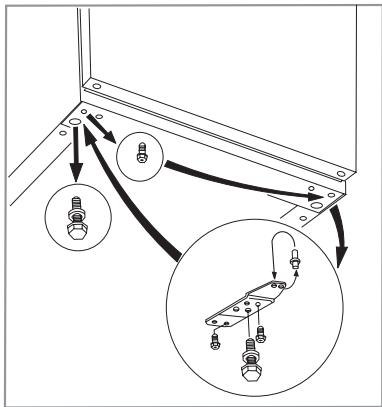

Reversibilità della porta 34

Collegamento elettrico 34

Tabella dei tempi di conservazione 35

Garanzia e assistenza 36

Condizioni di garanzia 36

Assistenza tecnica e parti di ricambio.

Informazioni importanti sulla sicurezza

Misure generali di sicurezza

• Conservare questo libretto di istruzioni, che dovrebbe sempre accompagnare l'apparecchiatura in caso di trasloco o di cessione ad altre persone.
• Questa apparecchiatura è stata progettata per conservare gli alimenti nell'ambito domestico e deve essere usata solo in conformità a queste istruzioni. L'assistenza e le riparazioni devono essere svolte da aziende specializzate, abilitate dal produttore, preposte anche alla riparazione e alla sostituzione del cavo di alimentazione. Gli accessori forniti da tali aziende dovrebbero essere usati solo per le riparazioni, altrimenti l'apparecchiatura potrebbe subire dei danni o causare altri guasti o infortuni. L'apparecchiatura è scollegata dal circuito solo nel caso in cui la spina sia staccata dalla presa. Prima di eseguire le operazioni di pulizia e di manutenzione, si raccomanda di scollegare l'apparecchiatura (evitare di tirare il cavo). Se la presa è di difficile accesso, spegnere l'apparecchiatura staccando la corrente.
• Non si devono collegare prolunghe al cavo di alimentazione.
• Assicurarsi che la spina non venga schiacciata o danneggiata dal fianco posteriore del frigorifero/congelatore.
• Una spina danneggiata potrebbe surriscaldarsi e causare un incendio.

Non collocare oggetti pesanti o il frigorifero/congelatore stesso sopra il cavo elettrico. - Esiste il rischio di corto circuito e incendio. - Non rimuovere il cavo elettrico premendo sulla sua sommità, specialmente quando il frigorifero/congelatore è stato spostato dalla sua sede. - Un danno al cavo elettrico potrebbe causare un corto circuito, un incendio e/o uno shock elettrico. - Se il cavo elettrico risulta danneggiato, deve essere sostituito da personale tecnico qualificato. - Se la presa della spina non è sicura, non inserire la spina. - Esiste il rischio di shock elettrico o incendio. - Se la lampadina per l'illuminazione interna non è provvista di copertura, l'apparecchiatura non deve essere azionata. - Durante le operazioni di pulizia e di sbrinamento o quando si estraggono alimenti congelati o i contenitori del ghiaccio, non usare oggetti appuntiti o rigidi perché potrebbero danneggiare l'apparecchiatura. - Prestare attenzione che non vengano versati liquidi sul sistema di controllo della temperatura e sulla scatola d'illuminazione. Ghiaccio e gelati possono provocare disturbi se ingeriti immediatamente dopo essere stati tolti dallo scomparto di congelazione. - Una volta scongelati, gli alimenti non possono essere ricongelati e devono essere consumati nel minor tempo possibile.

• Conservare gli alimenti surgelati confezionati secondo le istruzioni del produttore. Non accelerare lo sbrinamento con apparecchiature elettriche riscaldanti o con sostanze chimiche. Non mettere contenitori caldi sulle parti in plastica.
• Non conservare gas o liquidi infiammabili nell'apparecchiatura perché potrebbero esplodere. Non conservare bevande gassate, bibite in bottiglia e frutta in barattoli nello scomparto per alimenti congelati.
• Controllare e pulire regolarmente lo scarico di raccolta dell'acqua condensata derivante dallo sbrinamento (questa avvertenza è riportata anche su un'etichetta all'interno dell'apparecchiatura). Se lo scarico è ostruito, l'acqua condensata che vi si raccoglie può provocare danni prima del tempo.

Precauzioni per la sicurezza dei bambini

Non permettere ai bambini di giocare con gli imballaggi dell'apparecchiatura; potrebbero soffocarsi con la pellicola in plastica. L'apparecchiatura deve essere manovrata dagli adulti. Non permettere ai bambini di giocare con la stessa o con i suoi comandi. - Se si vuole rottamare l'apparecchiatura, staccare la spina dalla presa, tagliare il cavo di collegamento (il più possibile vicino all'apparecchiatura) e smontare la porta per evitare che i bambini giocando prendano una scarica elettrica o rimangano intrappolati all'interno. - Questo apparecchio non deve essere utilizzato da persone (e bambini) con ridotte capacità fisiche, sensoriali o mentali o prive dell'esperienza e delle nozioni necessarie, salvo i casi in cui agiscano sotto sorveglianza o siano stati opportunamente istruiti sull'uso di tale apparecchio da persone responsabili per la loro sicurezza.

Precauzioni per la sicurezza dell'installazione

• Accostare l'apparecchiatura alla parete per evitare di toccare o di afferrare le parti calde (compressore, condensatore) e quindi di scottarsi.
• Quando si sposta l'apparecchiatura, prestare attenzione che la spina non sia inserita nella presa.
• Quando si posiziona l'apparecchiatura, prestare attenzione che non si trovi sul cavo di alimentazione.
• Intorno all'apparecchiatura deve essere assicurata una buona ventilazione, altrimenti può avvenire un surriscaldamento. Seguire le istruzioni sull'installazione per ottenere una ventilazione adeguata.
• Vedi capitolo "Posizionamento".

Per la vostra incolumità e per la sicurezza

dei vostri beni, conservare le misure precauzionali contenute nel presente libretto, in quanto il produttore non è responsabile per danni provocati dalla mancata osservanza delle stesse.

Istruzioni per l'utilizzatore

Informazioni generali

La denominazione ufficiale dell'apparecchiatura è "frigorifico-congelatore combinato con un compressore a motore e con il congelatore posto nella parte superiore". L'apparecchiatura, oltre a fornire le prestazioni generiche, è dotata di un congelatore con una sua porta, completamente separato dall'altra unità.

Di conseguenza, questa apparecchiatura è adibita alla conservazione di alimenti congelati e surgelati,

alla congelazione di prodotti, in ambito domestico, nelle quantità riportate nelle istruzioni per l'utilizzatore, e alla produzione di ghiaccio.

L'apparecchiatura soddisfa i requisiti delle norme riguardo ai diversi limiti di temperatura, secondo la classe climatica.

La lettera che identifica la classe climatica è indicata sull'etichetta dei dati.

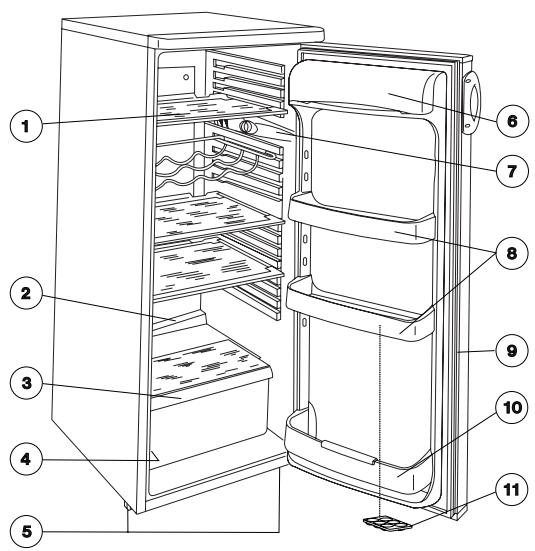

Descrizione dell'apparecchiatura, componenti principali

1. Ripiano in vetro
2. Scarico dell'acqua di sbrinamento
3. Cassetto per la verdura
4. Etichetta dei dati
5. Piedini regolabili
6. Scomparto per il burro
7. Scatola d'illuminazione
8. Mensola della porta
9. Guarnizione della porta
10. Mensola portabottiglie
11. Recipiente per le uova

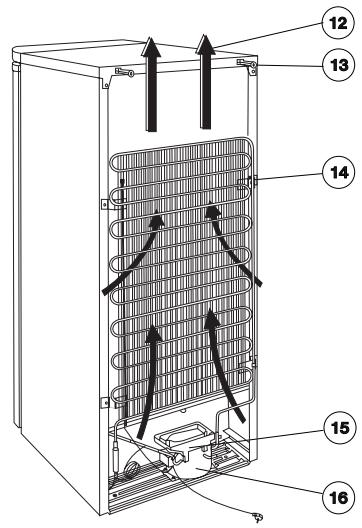

12. Ventilazione
13. Distanziatore
14. Condensatore
15. Vaschetta per l'evaporazione
16. Compressore

Istruzioni per l'installatore

Dati tecnici

Modello	ZRA 626CW
Capacità lorda (I)	Scomp. alim. freschi: 253
Capacità netta (I)	Scomp. alim. freschi: 236
Larghezza (mm)	550
Altezza (mm)	1250
Profondità (mm)	600
Consumo di energia (kWh/24h)	0,44
(kWh/anno)	161
Classe energetica, secondo gli standard UE	A
Potenza nominale (A)	0,6
Peso (kg)	45

Trasporto, rimozione degli imballi

Si consiglia di consegnare l'apparecchiatura nell'imballo originale, in posizione verticale, considerando le avvertenze riportate sugli imballi.

Dopo il trasporto, l'apparecchiatura non deve essere accesa per circa 2 ore.

Togliere l'apparecchiatura dall'imballo e controllare che non vi siano danni. Eventuali danni devono essere comunicati immediatamente al negozio dove è stata acquistata. In tal caso, conservare gli imballi.

Pulizia

Togliere tutte le strisce adesive che bloccano i componenti affinché non si muovano all'interno dell'apparecchiatura.

Lavare l'interno dell'apparecchiatura con acqua tiepida e un detergente neutro, usando un panno morbido.

Dopo la pulizia, asciugare l'interno dell'apparecchiatura.

Posizionamento

La temperatura ambiente influisce sul consumo di energia e sul funzionamento adeguato dell'apparecchiatura. Quando questa viene posizionata, ricordarsi che l'apparecchiatura va azionata nell'ambito dei valori della temperatura ambiente, secondo la classe climatica indicata nello schema seguente e che è riportata nella targhetta dei dati.

Classe climatica	Temperatura ambiente
SN	+10 ... +32 °C
N	+16 ... +32 °C
ST	+18 ... +38 °C

Se la temperatura ambiente scende al di sotto dei valori più bassi, la temperatura dello scomparto refrigerante può superare la temperatura prevista.

Se la temperatura ambiente supera i valori massimi, il compressore lavorerà più a lungo, ci sarà un guasto nel sistema di sbrinamento automatico, un aumento della temperatura nello scomparto refrigerante o maggiori consumi energetici.

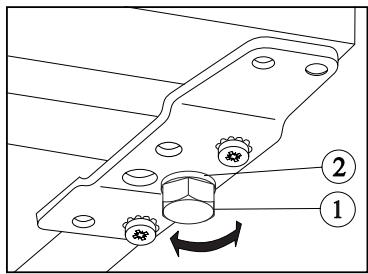

Quando si posiziona l'apparecchiatura, accertarsi che sia su un piano livellato. Livellarla con i due piedini regolabili (1) in basso, nella parte anteriore. I componenti 1-1 del distanziatore (2) sono accessori dei piedini regolabili. Se il livellamento dell'apparecchiatura lo richiede, questi possono essere rimossi.

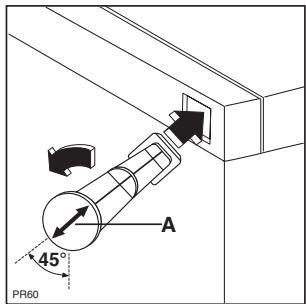

Nel sacchetto degli accessori si trovano due distanziatori. I distanziatori devono essere montati nei fori sulla parte posteriore dell'apparecchio. Inserire i distanziatori nei fori. Fare attenzione che la freccia (A) sia disposta come nella figura, quindi fissare il distanziatore ruotandolo di 45° (la freccia sarà verticale).

Non installare l'apparecchiatura in un luogo assolato o vicino a un radiatore o a un fornello.

Se ciò è inevitabile a causa dell'arredamento e l'apparecchiatura deve essere posizionata vicino a un fornello, tenere in considerazione le seguenti distanze minime:

Per i fornelli a gas o elettrici, devono essere lasciati 3 cm; se la distanza è inferiore, inserire un isolamento infiammabile di 0,5 - 1 cm tra le due apparecchiature. Per le stufe a petrolio o a carbone, deve essere mantenuta la distanza di 30 cm in quanto queste emettono più calore.

Il frigorifero è stato progettato per funzionare quando è addossato completamente verso il muro.

Quando si posiziona il frigorifero, devono essere osservate le distanze minime indicate nella figura.

A: posizionamento al di sotto di un pensile B: posizionamento libero.

Messa in funzione

Sistemare gli accessori nel frigorifero e inserire la spina nella presa di corrente. Per avviare la refrigerazione, ruotare il selettore, che si trova sul lato destro dello scomparto per gli alimenti freschi, spostandolo da "0" in senso orario, secondo la figura. Sulla posizione "0" l'apparecchiatura non funziona.

Nel paragrafo successivo sono riportate le istruzioni per l'impostazione.

Controllo della temperatura, impostazione

Il sistema di controllo del termostato interrompe il funzionamento dell'apparecchiatura per un periodo di tempo più o meno lungo, a seconda dell'impostazione, e poi lo riavvia per garantire la temperatura richiesta.

Ruotando il pulsante di controllo verso il numero più alto, si ha una maggiore refrigerazione.

Impostando il termostato su "3", la temperatura attivata automaticamente nello scomparto degli alimenti freschi è di circa +5 °C o inferiore. La posizione "3" soddisfa generalmente le esigenze della refrigerazione ordinaria.

La temperatura all'interno del frigorifero dipende non solo dalla posizione del termostato, ma anche dalla temperatura ambiente, da quanto spesso è stata aperta la porta e dalla quantità di cibo inserita di recente.

Nella posizione massima, cioè nella posizione "5", nel caso sia richiesta una maggiore refrigerazione o in periodi molto caldi, il compressore può funzionare continuamente. Ciò non provoca alcun danno all'apparecchiatura.

Consigli per la conservazione

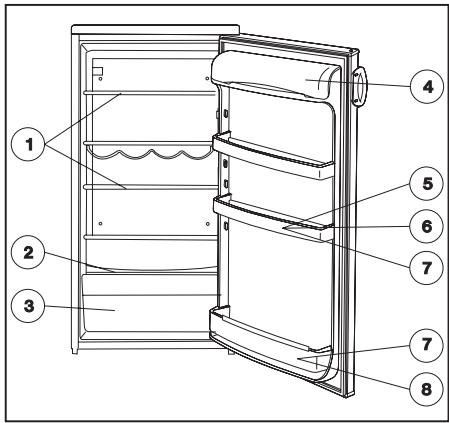

Quando si inseriscono diversi tipi di alimenti si deve tenere presente il disegno riportato nella figura:

1. Pasticceria, cibi precotti, alimenti nei contenitori, carne fresca, affettati, bevande
2. Latte, latticini, alimenti nei contenitori
3. Frutta, verdura, insalate
4. Formaggio, burro
5. Uova
6. Yogurt, panna
7. Bottigliette, bibite
8. Bottiglie, bevande

Tempo e temperatura di conservazione degli alimenti

Il tempo di conservazione non può essere stabilito con esattezza in anticipo in quanto dipende dalla freschezza e dal trattamento degli alimenti. Per questo motivo il tempo di conservazione riportato è solo indicativo.

Se non si vogliono consumare gli alimenti surgelati subito dopo l'acquisto, si possono conservare per 1 giorno circa (finché scongelano) in questo tipo di frigorifero. Se gli alimenti surgelati si sono già scongelati, si consiglia di non ricongelarli, ma di consumarli nel più breve tempo possibile.

Come usare lo scomparto refrigerante

Affinché ci sia un raffreddamento adeguato, è necessario che l'aria circoli all'interno. Per questo motivo si consiglia di non coprire tutta la superficie delle mensole con carta, vassoi, ecc. Non inserire cibi caldi all'interno del frigorifero. Lasciare che si raffreddino naturalmente raggiungendo la temperatura ambiente. In questo modo si può evitare un'inutile formazione di brina. Gli alimenti possono assumere gli odori degli altri alimenti; è importante mettere i cibi in contenitori chiusi o avvolgerli con cellophane, alluminio, carta oleata o pellicola prima di inserirli nel frigorifero. In questo modo gli alimenti manterranno la loro umidità, ad es. le verdure rimarranno fresche ancora per giorni.

Alcuni consigli e informazioni utili

Meritano un'attenzione particolare le mensole a posizione variabile che incrementano notevolmente l'utilizzo del vano per gli alimenti freschi. È possibile disporre le mensole anche quando la porta è aperta con un'angolazione di 90°

Consigli e suggerimenti

In questo capitolo sono riportati consigli pratici e suggerimenti su come utilizzare l'apparecchiatura con il massimo risparmio energetico, e informazioni per la protezione dell'ambiente in merito all'utilizzo dell'apparecchiatura.

Come risparmiare energia

• Evitare di collocare l'apparecchiatura in una posizione assolata e vicino a qualsiasi sorgente di calore.
• Accertarsi che il condensatore e il compressore ricevano un'adeguata ventilazione. Non coprire i punti in cui circola l'aria.
• Sistemare gli alimenti in recipienti ben chiusi o avvolgerli con una pellicola aderente per evitare che si formi brina. Non lasciare la porta aperta più a lungo del necessario ed evitare di aprirla inutilmente. Gli alimenti vanno inseriti nell'apparecchiatura solo in recipienti chiusi.
• Inserire nell'apparecchiatura gli alimenti solo quando sono a temperatura ambiente.
• Tenere pulito il condensatore sul retro dell'apparecchiatura.

Questa apparecchiatura non contiene gas che possono danneggiare lo strato di ozono, né nel circuito refrigerante, né nei materiali di isolamento. L'apparecchiatura non deve essere smaltita insieme ai rifiuti urbani e alle immondizie. Evitare di danneggiare il sistema refrigerante, soprattutto sul retro, vicino allo scambiatore di calore. Si possono ottenere informazioni sulle discariche più vicine presso il vostro comune.

I materiali utilizzati per questa apparecchiatura che riportano il simbolo sono riciclabili.

Manutenzione

Sbrinamento

Durante il funzionamento del frigorifero, parte dell'umidità della camera di raffreddamento viene rilasciata sotto forma di brina e ghiaccio.

Uno spessore notevole di brina e di ghiaccio ha un effetto isolante, riducendo così l'efficienza di raffreddamento man mano che la temperatura aumenta, consumando più energia.

In questo tipo di apparecchiatura lo sbrinamento dello scomparto refrigerante è automatico; non necessita di alcun intervento esterno.

Il termostato interrompe il funzionamento del compressore ad intervalli regolari per un tempo più o meno lungo; in questa fase il raffreddamento si interrompe, la temperatura dello scomparto refrigerante aumenta e avviene lo sbrinamento. Dopo lo sbrinamento, il termostato fa riavviare l'impianto.

L'acqua di sbrinamento fluisce, attraverso lo scarico preposto, nel vassoio per l'evaporazione sistemato sulla parte superiore del compressore ed evapora a causa del calore di quest'ultimo.

Controllare e pulire regolarmente lo scarico per l'acqua di sbrinamento. Se lo scarico è ostruito, l'acqua che si raccoglie può passare un guasto perché può riversarsi sul sistema di isolamento dell'apparecchiatura.

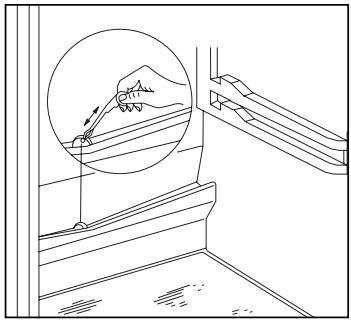

Pulire lo scarico per l'acqua di sbrinamento con il raschietto fornito, come indicato in figura. Il raschietto deve essere conservato nello scarico.

Di tanto in tanto controllare che lo scarico per l'acqua di sbrinamento non sia ostruito.

Il caso più tipico di ostruzione dello scarico per l'acqua di sbrinamento avviene quando si inserisce del cibo avvolto in carta all'interno dell'apparecchiatura. La carta può venire a contatto con il retro dello scomparto refrigerante e congelarsi. Togliendo il cibo, la carta si può strappare e il frammento può finire nello scarico ostruendolo. Si raccomanda quindi di prestare attenzione quando si inseriscono alimenti avvolti in carta all'interno dell'apparecchiatura.

Quando è necessaria una maggiore refrigerazione, ad es. in caso di temperature elevate, il frigorifero funziona temporaneamente in modo continuativo; in questa fase, lo sbrinamento non può avvenire.

Può succedere che dopo lo sbrinamento rimangano piccole tracce di ghiaccio e brina sul retro dello scomparto refrigerante.

Regolari operazioni di pulizia

Si consiglia di lavare l'interno del frigorifero ogni 3-4 settimane.

Non si devono usare detersivi o saponi.

Dopo aver scollegato l'apparecchiatura, lavarla con acqua tiepida e asciugarla.

Pulire il profilo di gomma della porta a calamita con acqua pulita.

Dopo la pulizia, collegare l'apparecchiatura inserendo la spina nella presa.

È consigliabile rimuovere la polvere e la sporcizia che si accumulano sul retro del frigorifero (sul condensatore) e pulire la vaschetta per l'evaporazione sopra al compressore una o due volte all'anno.

Quando il frigorifero non viene utilizzato

Nel caso l'apparecchiatura non venga utilizzata per un lungo periodo, procedere come segue:

scollegare l'apparecchiatura.

Togliere gli alimenti dal frigorifero.

Sbrinarlo e pulirlo come precedentemente descritto.

Lasciare aperta la porta per evitare la formazione di aria all'interno.

Eliminazione dei guasti

Sostituzione della lampadina

Nel caso la lampadina non funzioni, procedere come segue per la sostituzione:

Scollegare l'apparecchiatura.

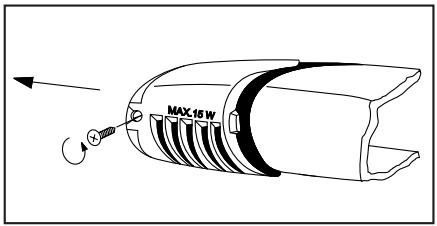

Sganciare il coprilampada come indicato nella figura, nella direzione della freccia superiore, poi estrarlo in direzione della freccia inferiore e sostituire la lampadina. (Tipo di lampadina: Mignon 322, 230 V, 15 W, attacco E 14).

Dopo aver sostituito la lampadina, rimontare il coprilampada e collegare l'apparecchiatura.

La mancanza di luce non influisce sul funzionamento del frigorifero.

Se qualcosa non funziona

Durante il funzionamento dell'apparecchiatura, possono accadere spesso piccoli inconvenienti che non richiedono l'intervento di un tecnico. Nello schema seguente vengono fornite informazioni su come evitare di sovraccaricare inutilmente il servizio di assistenza.

Si richiama l'attenzione sul fatto che il funzionamento dell'apparecchiatura prevede certi rumori (del compressore e della ventilazione). Questi non indicano

che ci sono guasti, ma rientrano nel normale funzionamento.

Si ricorda inoltre che l'apparecchiatura non funziona continuamente, quindi quando il compressore si ferma non significa che non c'è corrente. Per questo motivo bisogna evitare di toccare le parti elettriche dell'apparecchiatura prima di scollegarla.

Problema	Causa possibile	Soluizione
L'apparecchiatura non raffredda in modo soddisfacente	Il termostato è impostato su un valore troppo basso.Sono stati inserti troppi alimenti da raffreddare.Sono stati inserti alimenti molto caldi.La porta non è ben chiusa.Non c'è circolazione d'aria fredda all'interno.	Impostarlo su un valore più elevato.Inserire meno alimenti da raffreddare.Inserire alimenti a temperatura ambiente.Controllare che la porta sia chiusa.Fare in modo che ci sa ciccircolazione di aria fredda all'interno.
L'apparecchiatura raffredda troppo	Il termostato è impostato su un valore troppo elevato.	Impostarlo su un valore più basso.
L'apparecchiatura non raffredda affatto	La spina non è adeguatamente collegata alla presa di corrente.Non c'è tensione nella presa di corrente.Il termostato è impostato sulla posizione „0".	Controllare che il collegamento sia a posting uncontrollare che ci sa tensione.Controllare l'impostazione del termostato.
L'apparecchiatura è rumorosa	L'apparecchiatura non ha un adeguato supporto.	Controllare che l'apparecchiatura si stabile (tutti e quattro i piedini dovrebbero essere appoggiati sul pavimento).

Nel caso questi consigli non vi siano di aiuto, contattare il servizio assistenza più vicino.

Reversibilità della porta

Nel caso il luogo d'installazione lo richieda, la direzione di apertura della porta può essere modificata da destra a sinistra.

Eseguire le operazioni seguenti sulla base delle figure e delle spiegazioni:

• Estrarre la spina dalla presa di corrente.
• Inclinare l'apparecchiatura all'indietro facendo attenzione che il compressore non tocchi il pavimento. Si consiglia di chiedere aiuto ad un'altra persona che possa sostenere l'apparecchiatura saldamente in questa posizione.
• Svitare i piedini regolabili situati su entrambi i lati (2 piedini) e le viti che fissano i fermaporta inferiori (2 pezzi rispettivamente), e la vite sul lato opposto.
• Inserire il perno nella piastrina fermaporta inferiore nella direzione della freccia.
• Fissare la piastrina sul lato opposto non modificando la posizione della porta.
• Avvitare la vite dello spazio libero sul lato opposto, i 2 piedini regolabili e rimettere in piedi l'apparecchiatura. Per rimontare il fermaporta superiore, estrarre le 2 viti che fissano la copertura in plastica sul retro.
• Spingere indietro la copertura e staccarla dagli elementi di fissaggio.
• Svitare le 2 viti che fissano il fermaporta superiore.
• Dopo averlo svitato, ruotare il perno nella piastrina del fermaporta in direzione della freccia.
• Montare e fissare la piastrina del fermaporta sul lato opposto per spostare la porta. Rimettere a posto la copertura in plastica sugli elementi di fissaggio e tirarla in avanti. Fissare la copertura con le 2 viti sul lato posteriore.
• Inserire la maniglia e le parti in plastica sul lato opposto.
• Sistemare l'apparecchiatura al suo posto, livellarla e collegarla alla presa di corrente.

In caso non si voglia eseguire la procedura sopra descritta, contattare il servizio assistenza più vicino. I tecnici esperti eseguiranno il montaggio con un addebito.

Collegamento elettrico

Questo frigorifero è stato progettato per funzionare con un'alimentazione di 230 V AC (-) 50 Hz

La spina deve essere inserita in una presa con contatti protetti; se questa non è disponibile, si consiglia di far installare una presa di terra da un elettricista, in conformità agli standard relativi al frigorifero.

CE Questa apparecchiatura è conforme alle seguenti direttive CEE:

73/23 CEE del 19.02.73 (Direttiva sulla bassa tensione) e successive modifiche, 89/336 CEE del 03.05.89 (Direttiva sulla compatibilità elettromagnetica) e successive modifiche.

• Direttiva 96/57/CE del 3/9/96 (Direttiva sul rendimento energetico dei frigoriferi) e successive modifiche

Tabella dei tempi di conservazione

Tempo e metodi di conservazione di alimenti freschi

Alimenti	Tempo di conservazione in giorni							Tipodi involucro
	1	2	3	4	5	6	7
Carne cruda	X	X	X	X	X			pellicola aderente, sigillata
Carne cotta	X	X	X	X	X	X		recipiente coperto
Carne arrostita	X	X	X	X	X			recipiente coperto
Carne macinata cruda	X							recipiente coperto
Carne macinata cotta	X	X	X	X				recipiente coperto
Affettati, salumi carta	X	X	X	X				pellicola aderente, cellophane, oleata
Pesce fresco	X	X	X					pellicola aderente, sigillata
Pesce cotto	X	X	X	X				recipiente coperto
Pesce fritto	X	X	X	X	X			recipiente coperto
Pesce in scatola, lattina aperta	X	X	X					recipiente coperto
Pollo fresco	X	X	X	X	X	X		pellicola aderente, sigillata
Pollo fritto	X	X	X	X	X	X		recipiente coperto
Gallina fresca	X	X	X	X	X			pellicola aderente, sigillata
Gallina bollita	X	X	X	X	X			recipiente coperto
Anatra fresca	X	X	X	X	X	X		pellicola aderente, sigillata
Anatra arrosto	X	X	X	X	X	X	X	recipiente coperto
Burro (confezione chiusa)	X	X	X	X	X	X	X	involucro originale
Burro (confezione aperta)	X	X	X	X	X	X	X	involucro originale
Latte in contentatore di plastica	X	X	X	X	X			involucro originale
Panna	X	X	X	X				recipiente in plastica
Panna acida	X	X	X	X	X	X	X	recipiente in plastica
Formaggio (stagionato)	X	X	X	X	X	X	X	foglio di alluminio
Formaggio (fresco)	X	X	X	X	X	X	X	pellicola aderente
Latte cagliato	X	X	X	X	X	X	X	pellicola aderente
Uova	X	X	X	X	X	X	X
Spinaci	X	X	X	X				pellicola aderente
Piselli verdi, fagioli verdi	X	X	X	X	X	X	X	pellicola aderente
Funghi	X	X	X	X	X			pellicola aderente
Carote, radici	X	X	X	X	X	X	X	pellicola aderente
Peperoni	X	X	X	X	X			pellicola aderente
Pomodori	X	X	X	X	X	X	X	pellicola aderente
Cavoli	X	X	X	X	X	X	X	pellicola aderente
Frutta deperibile velocemente (fragole, lamponi, ecc.)	X	X	X	X	X			pellicola aderente
Altra frutta	X	X	X	X	X	X	X	pellicola aderente
Frutta in scatola (confez. aperta)	X	X	X	X	X			recipiente coperto
Dolci ripieni di crema	X	X	X	X				recipiente coperto

Nota:

X: tempo di conservazione normale x: tempo di conservazione possibile (riguarda solo prodotti veramente freschi)

Garanzia e assistenza

Condizioni di garanzia

Assistenza tecnica e parti di ricambio

Se non si può evitare di ricorrere all'intervento dell'assistenza, comunicare il problema al servizio assistenza della vostra zona.

Quando si richiede l'intervento, l'apparecchiatura deve essere identificata con i dati riportati sulla targhetta.

La targhetta con i dati dell'apparecchiatura è incollata sulla parete interna, vicino al contenitore per le verdure, nello scomparto per gli alimenti freschi, in basso a sinistra. Sono riportati tutti i dati necessari al servizio assistenza (tipo, modello, numero di serie, ecc.). Annotare qui i dati presi dalla targhetta della vostra apparecchiatura:

Modello:
N° prodotto:
N° di series:
Data di acquireo:

Electrolux Zanussi Italia spa

Corso Lino Zanussi, 26

33080 (PN)

Tel: [phone]

Servizio dopo vendita

6916 Gracia Zona Industriale E

Service-Helpline 0848 848 044

Vendita pezzi di ricambio

5506 Magenwil Industriestrasse 10 Tel. [phone]

Vendita pezzi di ricambio

5506 Magenwil Industriestrasse

Tel. [phone]

Consulente (cucina) / Vendita

8048 Zurigo

Badenerstrasse 587

Tel. [phone]

Garanzia

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto.) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento e i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o inosservanza delle prescrizioni d'installazione e istruzioni per l'uso.
