Tipo di prodotto	Frigorifero indipendente
Marca	Grundig
Modello	GKN 16220 FX
Altezza (mm)	1850
Larghezza (mm)	595
Profondità (mm)	650
Peso (kg)	65
Alimentazione	220-240 V ~ 50 Hz
Classe energetica	A+
Consumo energetico annuale (kWh)	250
Livello di rumore (dB)	40
Classe climatica	N-ST
Capacità netta totale (L)	320
Capacità netta frigorifero (L)	230
Capacità netta congelatore (L)	90
Capacità di congelamento (kg/24h)	5
Tecnologia NoFrost	Sì (Congelatore)
Materiale ripiani	Ripiani in vetro regolabili
Luce interna	LED
Porta reversibile	Sì
Sbrinamento	Automatico (Frigorifero), Manuale (Congelatore)
Refrigerante	R600a
Blocco bambini	No
Tipo di controllo	Elettronico con display
Disponibilità pezzi di ricambio	Minimo 7 anni (regolamento UE)

Domande frequenti - GKN 16220 FX GRUNDIG

Come regolo la temperatura?

Premere il pulsante controllo temperatura sul pannello del display. Usare + o - per impostare la temperatura desiderata del frigorifero e del congelatore. Consigliato: frigorifero 4°C, congelatore -18°C.

Perché il mio frigorifero emette rumori insoliti?

I suoni operativi normali includono gorgoglio dal flusso del refrigerante, clic quando il compressore si avvia/si ferma e rumore della ventola del raffreddamento. Se si verifica un forte rumore, controllare se l'apparecchio è in piano o se gli oggetti vibrano.

Come sbrinare il congelatore?

Per i congelatori con sbrinamento manuale: spegnere l'apparecchio, rimuovere il cibo, lasciare la porta aperta e posizionare asciugamani per assorbire l'acqua. Non utilizzare oggetti appuntiti. I modelli NoFrost sbrinano automaticamente.

Cosa devo fare se il frigorifero non raffredda?

Controllare l'alimentazione (spina, fusibile), l'impostazione del termostato e assicurarsi che le griglie di ventilazione siano pulite. Attendere 24 ore dopo l'installazione per la stabilizzazione. Se persiste, contattare l'assistenza.

Posso invertire il senso di apertura della porta?

Sì, la porta è reversibile. Seguire le istruzioni del manuale: rimuovere le cerniere, trasferirle sul lato opposto e regolare i piedini di livellamento. Utilizzare un cacciavite e una chiave.

Come pulire il frigorifero?

Scollegare l'apparecchio. Rimuovere ripiani e cassetti. Pulisci con acqua tiepida e detergente delicato. Evitare detergenti abrasivi. Asciugare accuratamente prima di riavviare. Pulire le serpentine del condensatore due volte all'anno.

Qual è la capacità massima di congelamento?

Il congelatore può congelare fino a 5 kg di cibo fresco in 24 ore. Non superare questo limite per mantenere le prestazioni.

Come cambiare la lampadina interna?

Se dotato di luce LED, potrebbe non essere sostituibile dall'utente. Per le lampadine standard, scollegare l'alimentazione, rimuovere il coperchio e sostituire con lo stesso tipo (E14, max 15W). Contattare l'assistenza se il LED si guasta.

Cosa devo fare se l'acqua perde all'interno?

Controllare se il foro di drenaggio è ostruito. Pulire con un bastoncino di cotone o uno scovolino. Assicurarsi che il cibo non blocchi lo scarico. Controllare anche le guarnizioni della porta per eventuali danni.

Quanto tempo ci vuole per raggiungere la temperatura impostata dopo il primo utilizzo?

Di solito da 4 a 6 ore. Evitare frequenti aperture della porta. Non conservare grandi quantità di cibo fino a quando la temperatura non si stabilizza.

MANUALE UTENTE GKN 16220 FX GRUNDIG

1. Istruzioni relativamente a sicurezza e ambiente 3

1.1 Norme di sicurezza generali ....3 1.1.1 Avvertenza HC 5 1.2 Impiego conforme allo scopo previsto ....6 1.3 Sicurezza bambini ......6 1.4 Conformità con la Direttiva WEEE e smaltimento dei prodotti di scarico 6 1.5 Conformità con la direttiva RoHS ....7 1.6 Informazioni sull'imballaggio ....7

2. Frigorifero 8

3. Installazione 9

3.1 Luogo idoneo per l'installazione .....9 3.2 Prima di avviare il frigorifero 9 3.4 Cambiare la lampadina di illuminazione ....10 3.5 Avvertenza sportello aperto ....10 3.3 Collegamenti elettrici .....10

4. Preparazione 11

4.1 Cose da fare per risparmiare energia ....11 4.2 Uso iniziale ....12

5. Funzionamento dell'apparecchio 13

5.1 Pannello degli indicatori ...13 5.2 Sistema dual cooling .....15 5.3 Congelamento alimenti freschi 15 5.4 Congelamento di alimenti freschi 18 5.5 Consigli per la conservazione di alimenti congelati ....18

Posizionamento alimenti .....19

5.6 Informazioni di congelamento profondo ....19

6. Pulizia e manutenzione 21

6.1 Evitare i cattivi odori .....21

6.2 Protezione delle superfici in plastica 21

7. Risoluzione dei problemi 22

Gentile cliente,

ci piacerebbe che lei potesse raggiungere un livello di efficacia ottimale dal nostro prodotto, che è stato realizzato in una struttura moderna, adottando controlli meticolosi a livello qualitativo.

A tal fine la invitiamo a leggere con attenzione il manuale dell'utente prima di iniziare a servirsi del dispositivo. La invitiamo altresì a conservare il presente manuale per poterlo consultare in futuro. Qualora dovesse cedere il prodotto a terzi, consigliamo di accludere il presente manuale.

Il manuale dell'utente garantisce un utilizzo veloce e sicuro dell'apparecchiatura.

Consigliamo di leggere il manuale dell'utente prima di installare e mettere in funzione l'apparecchiatura.

Rispettare sempre le istruzioni di sicurezza applicabili.

Consigliamo di tenere la guida dell'utente a portata di mano per poterla consultare in futuro.

La invitiamo a leggere gli altri eventuali documenti forniti con l'apparecchiatura.

Ricordi che questo manuale può riferirsi a diversi modelli. Il manuale indica chiaramente le eventuali variazioni da un modello all'altro.

Simboli e note

Nel manuale sono utilizzati i seguenti simboli:

	Informazioni importanti e consigli utili.
	Rischio di vita e proprietà.
	Rischio di scosse elettriche.
	L'imballaggio del prodotto è fatto di material riciclabili, in conformità con la Normativa Ambientale Nazionale.

1. Istruzioni relativamente a sicurezza e ambiente

Questa sezione fornisce le istruzioni di sicurezza necessarie per evitare il rischio di lesioni e danni materiali. Il mancato rispetto di queste istruzioni invalida tutti i tipi di garanzia esistenti sul prodotto.

1.1 Norme di sicurezza generali

• Questo prodotto non dovrebbe essere usato da persone con disabilità a livello fisico, sensoriale e mentale, da persone senza un quantitativo sufficiente di conoscenze ed esperienza o ancora da bambini. Queste persone potranno usare il dispositivo unicamente sotto la supervisione e le istruzioni di una persona responsabile della loro sicurezza. Ai bambini non dovrebbe essere consentito di giocare con questo dispositivo. • In caso di malfunzionamento, scollegare il dispositivo.
• Dopo aver scollegato il dispositivo, attendere almeno cinque minuti prima di collegarlo nuovamente. Scollegare il prodotto se non viene usato. Non toccare la presa con le mani umide! Non tirare il cavo per eseguire lo scollegamento, prenderlo sempre per la spina.
• Pulire l'estremità della spina con un panno asciutto prima di collegarla alla presa di corrente. Non collegare il frigorifero se la presa sembra essere allentata.
• Scollegare il prodotto in fase di installazione, manutenzione, pulizia e riparazione.
• Qualora si preveda di non utilizzare il prodotto per un po' di tempo, scollegarlo ed estrarre gli eventuali elementi contenuti al suo interno.
• Non usare vapore o materiali detergenti a base di vapore per la pulizia del frigorifero e per lo scioglimento del ghiaccio al suo interno. Il vapore potrebbe entrare in contatto con le aree sotto tensione elettrica e causare cortocircuiti o scosse elettriche!
• Non lavare il prodotto spruzzando o versando acqua sullo stesso! Pericolo di scossa elettrica!
• In caso di malfunzionamento, non usare il prodotto, dato che potrebbe emettere scosse elettriche. Contattare il servizio autorizzato prima di intervenire.
• Collegare il prodotto a una presa che disponga di messa a terra. L'operazione di messa a terra deve essere eseguita da un elettricista qualificato.
• Qualora il prodotto disponga di un'illuminazione a LED, contattare l'assistenza autorizzata per la sostituzione oppure in caso di problemi.
• Non toccare alimenti congelati con le mani bagnate! Gli alimenti si potrebbero attaccare alle mani!
• Non posizionare liquidi in bottiglie o lattine all'interno dello scomparto congelatore. Potrebbero esplodere!
• Collocare i liquidi in posizione verticale dopo aver saldamente chiuso il tappo.
• Non spruzzare sostanze infiammabili vicino al prodotto, che potrebbe bruciare o esplodere.
• Non conservare materiali e prodotti infiammabili, con gas infiammabile, come ad esempio spray all'interno del frigorifero.
• Non collocare contenitori di liquidi sopra al prodotto. Gli spruzzi su parti sotto tensione potrebbero provocare scosse elettriche e rischio di incendio.
• L'esposizione del prodotto a pioggia, neve, sole e vento potrebbe causare pericoli a livello elettrico. Qualora sia necessario spostare il prodotto, non tirarlo per la maniglia della porta. La maniglia si potrebbe staccare.
• Evitare che parti delle mani o del corpo restino impigliate nei meccanismi mobili all'interno del prodotto.
• Non incrinare o piegare la porta, i cassetti e altre componenti del frigorifero. Così facendo il prodotto cadrà e si potrebbero danneggiare le componenti.
• Fare attenzione a non bloccare il cavo di alimentazione.

- Qualora il prodotto sia dotato di sistema di raffreddamento che utilizza il gas R600a, fare attenzione a evitare di danneggiare il sistema di raffreddamento e il relativo tubo in fase di utilizzo e spostamento del prodotto. Questo gas è infiammabile. Se viene danneggiato il sistema di raffreddamento, tenere il prodotto lontano da fonti di fuoco e provvedere immediatamente ad arieggiare la stanza.

L'etichetta sul lato sinistro interno indica il tipo di gas usato nel prodotto.

1.1.2 Per i modelli con la fontana d'acqua

• La pressione per l'ingresso dell'acqua fredda dovrebbe essere al massimo 90 psi (6.2 bar). Qualora la pressione dell'acqua superi il valore 80 psi (5.5 bar), usare una valvola di limitazione della pressione nel sistema principale. Qualora non si sappia come verificare la pressione dell'acqua, chiedere aiuto a un idraulico professionista.
• In caso di rischio dell'effetto "martello acqua" nel proprio impianto, usare sempre una strumentazione per evitare l'effetto "martello d'acqua" nel proprio impianto. Rivolgersi a idraulici professionisti in caso di dubbio relativamente alla presenza o meno dell'effetto "martello d'acqua" nel proprio impianto.
• Non installare l'ingresso dell'acqua calda. Prendere precauzioni contro il rischio di congelamento dei tubi. La gamma di funzionamento della temperatura dell'acqua dovrebbe essere 33°F (0.6°C) come minimo e 100°F (38°C) al massimo. • Utilizzare solo acqua potabile.

1.2 Impiego conforme allo scopo previsto

• Questo prodotto è stato pensato per essere utilizzato in ambito domestico. Non è stato pensato per un uso di tipo commerciale.
• Il prodotto dovrebbe essere usato unicamente per la conservazione di alimenti e bevande.
• Non tenere prodotti dedicati, che richiedano temperature controllate, quali ad esempio vaccini, farmaci sensibili al calore, all'interno del frigorifero.
• Il produttore non si assume nessuna responsabilità per gli eventuali danni causati da un cattivo uso o da un uso scorretto.
• I pezzi di ricambio originali verranno forniti per 10 anni, successivamente alla data di acquisto del prodotto.

1.3 Sicurezza bambini

• Tenere gli imballaggi fuori dalla portata dei bambini. • Non permettere ai bambini di giocare con il prodotto.
• Qualora la porta del prodotto comprenda un lucchetto, tenere la chiave fuori dalla portata dei bambini.

1.4 Conformità con la Direttiva WEEE e smaltimento dei prodotti di scarico

Questo prodotto è conforme alla direttiva WEEE dell'UE (2012/19/EU). Questo prodotto è dotato di un simbolo di classificazione per i prodotti elettrici ed elettronici di scarto (WEEE).

Il prodotto è stato realizzato con componenti e materiali di alta qualità che possono essere riutilizzati oltre che riciclati. Non smaltire il prodotto con i normali rifiuti domestici e altri rifiuti al termine del suo ciclo di vita utile. Portare il prodotto ha un centro di raccolta per il riciclaggio della strumentazione elettrica ed elettronica. Consigliamo di rivolgersi alle autorità locali per ulteriori informazioni su questi centri di raccolta.

1.5 Conformità con la direttiva RoHS

Questo prodotto è conforme alla direttiva WEEE dell'UE (2011/65/EU). Non contiene materiali dannosi e proibiti e indicati nella Direttiva.

1.6 Informazioni sull'imballaggio

I materiali che compongono l'imballaggio del prodotto sono realizzati a partire da materiali riciclabili in conformità con le nostre Normative Ambientali Nazionali. Non smaltire i materiali dell'imballaggio congiuntamente ai rifiuti domestici o ad altri rifiuti. Portarli presso i punti di raccolta imballaggi indicati dalle autorità locali.

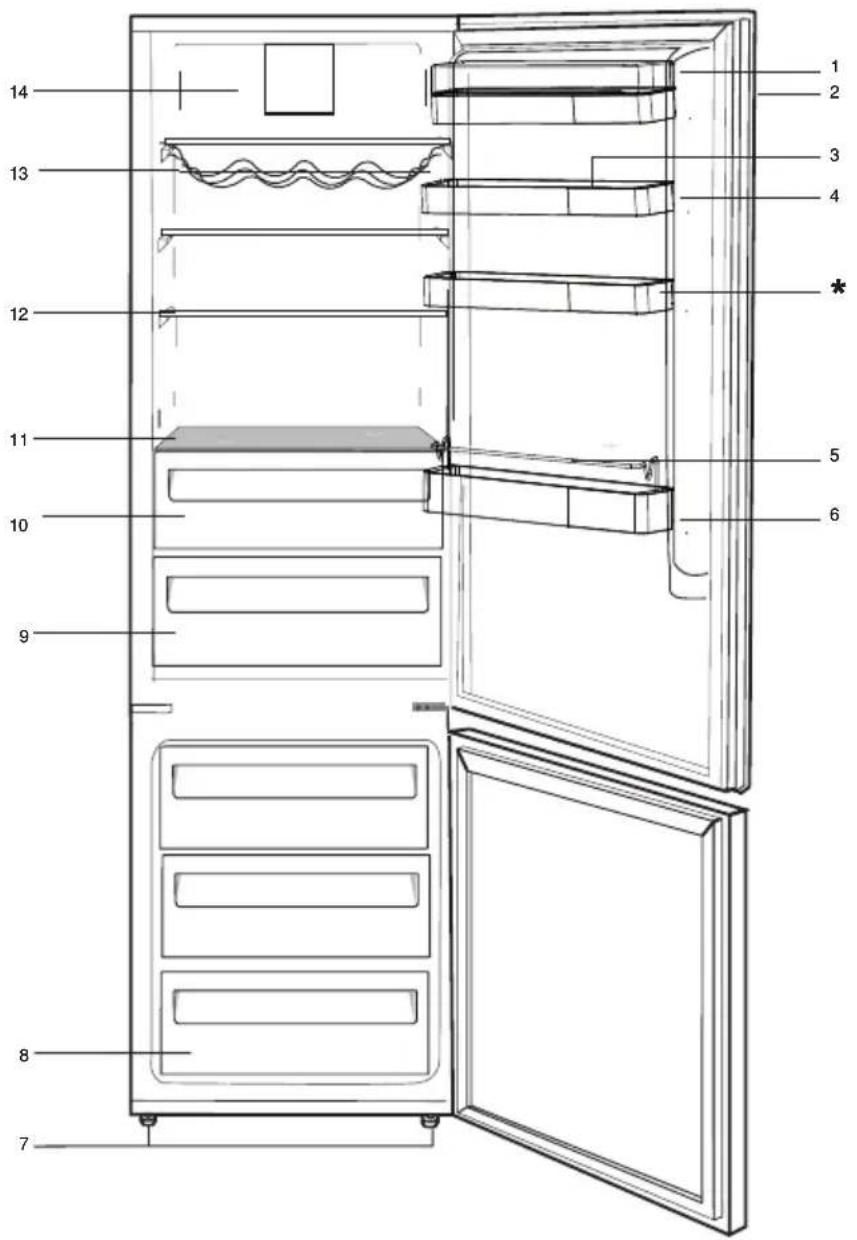

2. Frigorifero

1. Sezioni Burro & Formaggio
2. Indicatore Panel
3. Vassoio Egg
4. Ripiani Estraibili E Regolabili
5. Mensola Bottiglie
6. Filo Shelter
7. Piedini Anteriori Regolabili
8. Vano Congelatore
9. Scomparto per bibite o bibite fredde
10. Chiller
11. Copertura Chiller E Vetro
12. Ripiani Regolabili
13. Mensola vino
14. Ventilatore

*Opzionale: Le figure in questo manuale utente sono schematiche e potrebbero non corrispondere esattamente al prodotto. Qualora il prodotto non contenga le parti descritte, l'informazione riguarda altri modelli.

3. Installazione

3.1 Luogo idoneo per l'installazione

Rivolgersi al Servizio Autorizzato per l'installazione del prodotto. Per rendere il prodotto pronto per essere installato, confrontare le informazioni nella guida dell'utente e accertarsi che i servizi elettrici e idrici siano presenti. In caso contrario, contattare un elettricista e un idraulico per rendere questi servizi conformi ai requisiti.

	AVVERTENZA: Il produttore non si assume nessuna responsabilità per gli eventuali danni causati dagli interventi eseguiti da personale non autorizzato.
	AVVERTENZA: Il cavo di alimentazione del prodotto deve essere scollegato in fase di utilizzo. Il mancato rispetto di queste istruzioni potrebbe provocare morte o altre gravi lesioni!
	AVVERTENZA: Qualora la porta sia troppo stretta per consentire il passaggio del prodotto, togliere la porta e ruotarla; qualora ciò non funzioni, contattare il servizio autorizzato.

- Collocare il prodotto su una superficie piana per evitare le vibrazioni.

• Collocare il prodotto ad almeno 30 cm dal termosifone, dalla stufa e da altre fonti di calore e ad almeno 5 cm da eventuali forni elettrici. • Non esporre il prodotto alla luce solare diretta o conservarlo in ambienti umidi.
• Il prodotto richiede una circolazione adeguata dell'aria per funzionare in modo efficace. Qualora il prodotto venga posizionato in un padiglione estivo, ricordare di lasciare una distanza di almeno 5 cm fra il prodotto, il soffitto e le pareti.
• Non installare il prodotto in ambienti con temperature inferiori a -15°C o superiori a +43°C.

3.2 Prima di avviare il frigorifero

Controllare quanto segue prima di utilizzare il frigorifero:

1. Montare i 2 cunei in plastica come illustrato sotto. I cunei in plastica servono a mantenere la distanza che assicura la circolazione dell'aria tra frigorifero e parete. (L'immagine è creata per illustrare e non è identica all'apparecchio).

1. Pulire la parte interna del frigorifero come consigliato nella sezione "Manutenzione e pulizia".
2. Collegare la spina del frigorifero alla presa elettrica. Quando lo sportello del frigorifero è aperto, la lampadina interna si accende.
3. Quando il compressore comincia a funzionare, si sente un rumore. I liquidi e i gas sigillati nel sistema refrigerante possono produrre dei rumori, anche se il compressore non è in funzione; questo è abbastanza normale.
4. I bordi anteriori del frigorifero possono essere tiepidi. Questo è normale. Queste zone sono progettate per essere tiepide per evitare la condensazione.

3.3 Collegamenti elettrici

Collegare il frigorifero ad una presa di messa a terra protetta da un fusibile della capacità appropriata.

Importante:

- Il collegamento deve essere conforme ai regolamenti nazionali.

- La spina elettrica deve essere facilmente accessibile dopo l'installazione.

- La sicurezza elettrica del frigorifero è garantita unicamente se il sistema di messa a terra dell'apparecchiatura è conforme agli standard.

- La tensione dichiarata sull'etichetta che si trova nel lato interno a sinistra dell'apparecchio deve essere pari alla tensione di rete

3.4 Cambiare la lampadina di illuminazione

Per cambiare la lampadina o i LED utilizzati per illuminare il frigorifero, rivolgersi al Servizio Assistenza Autorizzato. La lampada (o le lampade) usata (o usate) nell'apparecchiatura non è (o non sono) adatta (o adatte) per l'illuminazione domestica. L'obiettivo previsto per questa lampada è quello di assistere l'utente in fase di posizionamento degli alimenti all'interno del frigorifero/congelatore in modo sicuro e comodo.

3.5 Avvertenza sportello aperto

(Questa funzione è opzionale)

Un segnale di avvertenza audio viene emesso quando lo sportello dell'apparecchio viene lasciato aperto per almeno 1 minuto.

Questa avvertenza scompare quando lo sportello viene chiuso o se viene premuto uno dei pulsanti del display (se presenti).

4. Preparazione

4.1 Cose da fare per risparmiare energia

La connessione del prodotto a sistemi di risparmio elettrico è rischiosa poiché potrebbe provocare danni allo stesso.

• Non lasciare lo sportello del frigorifero aperto per lungo tempo. Quando gli sportelli sono aperti, l'aria calda entra in frigo/freezer e l'apparecchio consuma più energia per raffreddare gli alimenti. • Non inserire alimenti caldi o bevande calde nell'elettrodomestico.
• Non sovraccaricare il frigorifero. La capacità di raffreddamento diminuisce quando la circolazione di aria all'interno è ostacolata.
• Non mettere il frigorifero in luoghi soggetti alla luce solare diretta. Installare l'apparecchio ad almeno 30 cm di distanza da fonti di calore, come piani cottura, forni, riscaldamento centrale e stufe e ad almeno 5 cm da forni elettrici.
• Prestare attenzione nel conservare gli alimenti nel frigorifero in contenitori chiusi.
• I cestelli/cassetti in dotazione con lo scomparto Chiller devono essere sempre in uso per un basso consumo energetico e per migliori condizioni di conservazione.
• Il contatto degli alimenti con il sensore della temperatura nello scomparto freezer potrebbe far aumentare il consumo energetico dell'apparecchio. Pertanto è necessario evitare il contatto con i sensori.
• Si può caricare la quantità massima di alimenti nello scomparto freezer del frigorifero rimuovendo i cassetti dello scomparto freezer. Il valore di consumo energetico dichiarato per il frigorifero è stato stabilito con i cassetti dello scomparto freezer e l'aletta dello scomparto superiore rimossa e se il ripiano metallico è utilizzato sul fondo del freezer per la quantità massima di alimenti caricati. I cassetti possono essere utilizzati per conservare gli alimenti, se necessario; questo potrebbe essere comodo a seconda della forma e della dimensione degli alimenti.
• Scongelare alimenti congelati nello scomparto frigo garantisce risparmio energetico e conserva la qualità degli alimenti.

• Non bloccare la griglia della ventola del frigorifero posizionando il cibo davanti. - Utilizzare 2 siberini in dotazione nelle posizioni consigliate quando si conservano alimenti nello scomparto freezer. Servono a mantenere gli alimenti più freddi più a lungo quando manca l'elettricità o l'apparecchio viene scollegato. Il tempo di aumento della temperatura è indicato considerando i siberini in uso. - L'uso dei siberini (PCM) come mostrato sotto è consigliato per migliorare l'efficienza energetica dell'apparecchio, secondo quanto dichiarato sull'etichetta energetica.

i	La temperatura ambiente della stanza in cui viene installato il frigorifero deve essere almeno -15°C. Usare il frigorifero in ambienti con temperatura inferiore a -15°C non è consigliabile.
i	L'interno del frigorifero deve essere pulito bene.
i	In caso di installazione di due frigoriferi l'uno accanto all'altro, devono esservi almeno 4 cm di distanza tra di loro.

4.2 Uso iniziale

Prima di cominciare ad usare il prodotto, assicurarsi di eseguire tutte le preparazioni secondo le istruzioni delle sezioni “Istruzioni

importanti per la sicurezza e l'ambiente" e "Installazione".

• Pulire la parte interna del frigorifero come consigliato nella sezione "Manutenzione e pulizia". Controllare che la parte interna sia asciutta prima di utilizzarlo.
• Collegare il frigorifero alla presa a muro messa a terra. Quando lo sportello è aperto la luce interna è accesa.
• Utilizzare il frigorifero senza mettere alimenti all'interno per 6 ore e non aprire lo sportello a meno che non sia necessario.
• A causa del cambiamento di temperatura dovuto all'apertura/alla chiusura dello sportello dell'apparecchio durante il funzionamento, la formazione di condensa su sportello/ripiani e sui contenitori di vetro è normale.

	Si sente un rumore quando il compressore si avvia. I liquidi e i gas sigillati nel sistema refrigerante possono produrre dei rumori, anche se il compressore non è in funzione; questo è abbastanza normale.
	I bordi anteriori del frigorifero possono essere tiepidi. Questo è normale. Queste zone sono progettate per essere tiepide per evitare la condensazione.
	Tale caricamento causa un maggiore consumo energetico e peggiori prestazioni di conservazione nel freezer

5. Funzionamento dell'apparecchio

5.1 Pannello degli indicatori

1. Funzione Quick Fridge

L'indicatore di raffreddamento rapido Quick Fridge si accende quando è attivata la funzione Quick Fridge. Premere di nuovo il pulsante Quick Fridge per annullare questa funzione. L'indicatore Quick Fridge si spegne e vengono ripristinate le impostazioni normali. La funzione Quick Fridge si annullerà automaticamente dopo 2 ore se non verrà annullata prima manualmente. Se si vogliono raffreddare grandi quantità di cibo fresco, premere il pulsante Quick Fridge prima di inserire il cibo nello scomparto frigo.

2. Indicatore Quick Fridge:

Questa icona si accende quando è attiva la funzione Quick Fridge.

3. Funzione congelamento rapido:

L'indicatore congelamento rapido Quick Freeze si accende quando è attivata la funzione Quick Freeze. Premere di nuovo il pulsante Quick Freeze per annullare questa funzione. L'indicatore Quick Freeze si spegne e vengono ripristinate le impostazioni normali. La funzione Quick Freeze si annullerà automaticamente dopo 34 ore se non verrà annullata prima manualmente. Se si vogliono congelare grandi quantità di cibo,

*Opzionale: Le figure in questo manuale utente sono schematiche, e potrebbero non corrispondere esattamente al prodotto. Qualora il prodotto non contenga le parti descritte, l'informazione riguarda altri modelli.

premere il pulsante Quick Freeze prima di inserire il cibo nello scomparto freezer.

4. Indicatore Quick Freeze:

Questa icona si accende quando è attiva la funzione Quick Freeze.

5. Funzione impostazione frigo:

Questa funzione consente di regolare le impostazioni relative alla temperatura dello scomparto frigo. Premere questo pulsante per impostare la temperatura dello scomparto frigo rispettivamente su 8,7,6,5,4,3 e 2.

6. Indicatore impostazione

temperatura scomparto frigo:

Indica la temperatura impostata per lo scomparto frigo.

7. Funzione Eco Extra:

Premere il pulsante Eco Extra per 3 secondi per attivare la funzione Eco Extra. Se viene attivata questa funzione, il freezer comincia a funzionare con la modalità più economica minimo 6 ore dopo e l'indicatore di uso economico si accende. Premere di nuovo il pulsante Eco Extra per 3 secondi per disattivare la funzione Eco Extra.

8. Indicatore Eco Extra:

Questa icona si accende quando la funzione assenza è attiva.

9. Indicatore avvertenza errore/ alta temperatura:

Questa spia si accende in caso di problemi di alta temperatura e avvertenze di errore. Se si nota che questa spia è accesa, controllare la parte “Soluzioni consigliate per i problemi” nel manuale.

10. Indicatore uso economico:

L'icona si accende quando lo scomparto frigo è impostato su 8°C e lo scomparto freezer è impostato su -18°C, cioè i valori più economici impostati. L'indicatore uso economico si spegne quando sono selezionate le funzioni Quick Fridge o Quick Freeze.

11. Funzione risparmio energetico (display spento):

Quando si preme questo pulsante, l'icona risparmio energetico si accende e la funzione di risparmio energetico sarà attivata. Se la funzione di risparmio energetico è attiva, tutte le icone sul display tranne quella del risparmio energetico si spengono. Quando la funzione di risparmio energetico è attiva, se non viene premuto alcun pulsante o lo sportello è aperto, si esce dalla funzione risparmio energetico e le icone sul display tornano normali. Se si preme di nuovo questo pulsante, l'icona risparmio energetico si spegne e la funzione di risparmio energetico non sarà attiva.

12. Indicatore risparmio energetico:

Questa icona (“-”) si accende quando è selezionata la funzione risparmio energetico.

13. Modalità blocco tasti:

Premere il pulsante Key Lock contemporaneamente per 3 secondi. L'icona blocco tasti si accende e si attiva la modalità blocco tasti. I pulsanti non funzionano quando è attiva la modalità blocco tasti. Premere di nuovo il pulsante Key Lock

contemporaneamente per 3 secondi. L'icona blocco tasti si spegne e si esce dalla modalità blocco tasti.

14. Indicatore blocco tasti:

L'icona si accende quando la modalità blocco tasti è attiva.

15. Funzione impostazione freezer:

Questa funzione consente di regolare le impostazioni relative alla temperatura dello scomparto freezer. Premere questo pulsante per impostare la temperatura dello scomparto freezer a -18, -19, -20, -21, -22, -23 e -24, rispettivamente.

16. Indicatore impostazione scomparto freezer:

Indica la temperatura impostata per lo scomparto freezer.

17. Funzione assenza:

Quando si preme il pulsante Vacation, si attiva la funzione assenza e si accende l'indicatore assenza. Si può utilizzare questa funzione quando non si userà il frigorifero per molto tempo. Notare che non ci deve essere cibo all'interno del frigorifero, perché non si conserva in modalità assenza. Se si attiva questa funzione, la temperatura dello scomparto frigo viene mantenuta a 15 °C per impedire la formazione di cattivi odori. Premere di nuovo il pulsante Vacation per disattivare la funzione assenza.

18. Indicatore assenza:

Questa icona si accende quando la funzione assenza è attiva.

5.2 Sistema dual cooling

Il frigorifero/freezer è dotato di tre sistemi di raffreddamento separati per raffreddare lo scomparto alimenti freschi, lo scomparto degli alimenti congelati e lo scomparto multi zona. In questo modo, l'aria e l'odore nello scomparto alimenti freschi e quelli dello scomparto alimenti congelati non si mescolano. Grazie a questi due sistemi di raffreddamento separati, la velocità di raffreddamento è molto più alta di quella degli altri frigoriferi/freezer. Viene fornito inoltre un risparmio energetico aggiuntivo dal momento che lo sbrinamento è eseguito individualmente.

5.3 Congelamento alimenti freschi

• Avvolgere gli alimenti o metterli in un contenitore coperto prima di metterli nel frigorifero/freezer.
• Alimenti e bevande caldi devono raffreddarsi a temperatura ambiente prima di metterli in frigorifero/freezer.
• Gli alimenti da congelare devono essere di buona qualità e freschi.
• Gli alimenti devono essere suddivisi in porzioni in base alle necessità quotidiane della famiglia o di un pasto.
• Il cibo deve essere imballato in modo da evitare che si secchi quando deve essere conservato per breve tempo.
• I materiali da utilizzare per l'imballaggio devono essere a prova di strappo e resistenti al

caldo, all'umidità, agli odori, agli oli e agli acidi e devono anche essere privi di aria. Inoltre devono essere ben chiusi, maneggevoli e composti di materiale adatto per l'utilizzo in freezer profondi.

• Fare attenzione a non mescolare cibi già congelati e cibi freschi. (Evitare che vengano in contatto con articoli precedentemente congelati per evitarne il parziale scongelamento).
• Gli alimenti congelati devono essere prontamente utilizzati dopo lo scongelamento e assolutamente non ricongelati.
• Non congelare quantità troppo grandi in una volta sola. La qualità degli alimenti viene preservata in modo ottimale quando gli alimenti vengono congelati il più velocemente possibile.
• Il posizionamento di alimenti caldi nello scomparto freezer provoca il funzionamento continuo del sistema di raffreddamento finché gli alimenti non si solidificano.
• Il volume massimo di conservazione di cibi freddi può essere ottenuto senza usare i cassetti e il coperchio del ripiano superiore che si trovano nello scomparto freezer. Il consumo energetico dell'apparecchio è dichiarato quando lo scomparto freezer è completamente carico sui ripiani senza l'uso dei cassetti e del coperchio del ripiano superiore. Usare il ripiano metallico in dotazione sul fondo dello scomparto freezer per prestazioni di consumo energetico migliori.

- Si consiglia di collocare gli alimenti sul ripiano superiore del freezer per un congelamento iniziale.

- Si consiglia di utilizzare i scomparti secondo quanto descritto in seguito prima di utilizzare la funzione di Quick Freeze. Questo migliora le prestazioni di conservazione e congelamento rapido dello scomparto freezer.

Regolazione scomparto freezer	Regolazione scomparto frigo	Spiegazioni
-18°C 4°C		Queste sono i consigli di impostazione normale.
-20,-22 o -24°C	4°C	Queste impostazioni sono consigliate quando la temperatura ambiente supera i 30°C.
Congelamento rapido 4°C		Usare quando si desidera congelare gli alimenti in poco tempo. Il frigorifero tornerà alla sua modalità precedente quando il processo termina.
-18°C o inferiore	2°C	Se si pensa che il frigorifero non è abbastanza freddo a causa di condizioni troppo calde o di frequenti aperture dello sportello.
-18°C o inferiore	Raffreddamento rapido	Si può usare quando lo scomparto del frigorifero è sovraccarico o se si desidera che gli alimenti si raffreddino velocemente. Si consiglia di attivare la funzione di raffreddamento rapido 4-8 prima di mettere gli alimenti.

5.4 Congelamento di alimenti freschi

• Si deve preferire la copertura del cibo prima di posizionarlo nel frigorifero.
• Gli alimenti caldi devono essere raffreddati fino alla temperatura ambiente prima di essere riposti nel frigorifero.
• Gli alimenti da congelare devono essere di buona qualità e freschi.
• Gli alimenti devono essere suddivisi in porzioni in base alle necessità quotidiane della famiglia o di un pasto.
• Gli alimenti devono essere imballati in modo da evitarne l'asciugatura, quando devono essere conservati per breve tempo.
• I materiali da utilizzare per l'imballaggio devono essere a prova di strappo e resistenti al caldo, all'umidità, agli odori, agli oli e agli acidi e devono anche essere privi di aria. Inoltre devono essere ben chiusi, maneggevoli e composti di materiale adatto per l'utilizzo in freezer profondi.
• Gli alimenti congelati devono essere prontamente utilizzati dopo lo scongelamento e assolutamente non ricongelati.
• Attenersi alle seguenti istruzioni per ottenere i risultati migliori.
• Non congelare quantità troppo grandi in una volta sola. La qualità degli alimenti viene preservata in modo ottimale quando gli alimenti vengono congelati il più velocemente possibile.
• Il posizionamento di alimenti caldi nello scomparto freezer provoca il funzionamento continuo del sistema di raffreddamento finché gli alimenti non si solidificano.
• Fare attenzione a non mescolare alimenti già congelati e alimenti freschi.

5.5 Consigli per la conservazione di alimenti congelati

• Gli alimenti congelati a livello commerciale devono essere riposti secondo le istruzioni del produttore per un congelamento * *** (4 stelle) degli alimenti nello scomparto apposito.
• Per assicurare che l'alta qualità degli alimenti congelati dal produttore e dal dettagliante sia conservata, ricordare quanto segue:
• Gli alimenti da congelare devono essere posti nello scomparto del freezer il più presto possibile dopo l'acquisto.
• Verificare che il contenuto sia etichettato e datato.
• Che non superi "usare entro" "preferibilmente entro" le date sul pacco.

Sbrinamento

Lo scomparto freezer si sbrina automaticamente.

Posizionamento alimenti

Ripiani dello scomparto freezer	Diversi alimenti congelati come carne, pesce, gelato, verdura ecc.
Scomparto per le uova	Uova
Ripiani scomparto frigo	Alimenti in padelle, piatti coperte e contenitori chiusi
Ripiani dello sportello dello scomparto frigo	Alimenti piccoli e imballati o bevande (come latte, succhi di frutta e birra)
Scomparto frutta e verdura	Verdura e frutta
Scomparto zona fresca	Prodotti di gastronomia (formaggio, burro, salumi, ecc.)

5.6 Informazioni di congelamento profondo

Per conservare la qualità degli alimenti, il congelamento deve avvenire quanto più rapidamente possibile. È possibile conservare gli alimenti per un lungo periodo di tempo a -18°C o a temperature inferiori. È possibile conservare la freschezza degli alimenti per molti mesi (a -18°C o temperatura inferiore nel freezer)

AVVERTENZA!

• Gli alimenti devono essere suddivisi in porzioni in base alle necessità quotidiane della famiglia o di un pasto.
• Gli alimenti devono essere imballati in modo da evitarne l'asciugatura, quando devono essere conservati per breve tempo.
• Materiali necessari per l'imballo:
• Nastro adesivo resistente al freddo • Etichette auto adesive
• Anelli in gomma
• Penna

I materiali da utilizzare per l'imballaggio devono essere a prova di strappo e resistenti al caldo, all'umidità, agli odori, agli oli e agli acidi e devono anche essere liberati dall'aria.

Evitare che vengano in contatto con articoli precedentemente congelati per evitarne il parziale scongelamento.

Gli alimenti congelati devono essere prontamente utilizzati dopo lo scongelamento e assolutamente non ricongelati.

5.7 Avvertenza sportello aperto

(Questa funzione è opzionale)

Un segnale di avvertenza audio viene emesso quando lo sportello dell'apparecchio viene lasciato aperto per almeno 1 minuto. Questa avvertenza scompare quando lo sportello viene chiuso o se viene premuto uno dei pulsanti del display (se presenti).

5.8 Cambiamento della direzione di apertura della porta

La direzione di apertura della porta del frigorifero può essere modificata secondo il luogo in cui il frigorifero stesso sarà utilizzato. Per farlo, chiamare l'assistenza autorizzata più vicina.

5.9 Consigli per lo scomparto alimenti freschi

* FACOLTATIVO

• Non lasciare che gli alimenti entrino in contatto con il sensore della temperatura nello scomparto alimenti freschi. Per mantenere lo scomparto degli alimenti freschi alla temperatura ideale di conservazione, il sensore non deve essere bloccato dagli alimenti. • Non mettere cibo caldo nell'elettrodomestico.

6. Pulizia e manutenzione

Pulendo il prodotto a intervalli regolari sarà possibile prolungare la durata di vita.

AVVERTENZA:

Scollegare il frigorifero dalla corrente prima di eseguire la pulizia.

• Non usare strumenti appuntiti e abrasivi, sapone, materiali per pulire la casa, detergenti, gas, gasolio, vernice e sostanze simili per gli interventi di pulizia.
• Sciogliere un cucchiaino di bicarbonato in acqua. Ammorbidire un panno in acqua, quindi strizzarlo. Pulire il dispositivo con questo panno, quindi asciugare completamente.

- Fare attenzione a tenere lontana l'acqua dalla copertura delle lampade e dalle altre componenti elettriche.

- Pulire la porta con un panno bagnato. Togliere tutti gli elementi all'interno per staccare la porta ed i ripiani del telaio. Sollevare i ripiani della porta verso l'alto per poterli rimuovere. Pulire e asciugare i ripiani, poi fissare nuovamente in posizione facendo scorrere da sopra.

- Non usare acqua cronica o prodotti detergenti sulla superficie esterna del dispositivo e sulle componenti rivestite in cromo del prodotto. Il cloro provoca ruggine su queste superfici metalliche.

6.1 Evitare i cattivi odori

Il prodotto è stato realizzato senza materiali che mettono cattivi odori. Osservare tuttavia gli alimenti in sezioni non adeguate e pulire le superfici interne in modo non consono potrebbe provocare cattivi odori.

A tal fine consigliamo di pulire l'interno con acqua gassata ogni 15 giorni.

• Tenere gli alimenti in contenitori sigillati. I microrganismi potrebbero fuoriuscire dagli alimenti non sigillati causando così cattivi odori.
• Non conservare alimenti scaduti e marci all'interno del frigorifero.

6.2 Protezione delle superfici in plastica

L'olio rovesciato sulle superfici in plastica potrebbe danneggiare la superficie, e deve essere pulito immediatamente servendosi di acqua tiepida.

7. Risoluzione dei problemi

Controllare questo elenco prima di contattare l'assistenza clienti. Questa operazione vi consentirà di risparmiare soldi. Questo elenco contiene le lamentele più frequenti che non riguardano problemi a livello di manodopera o materiali. Alcune funzioni qui indicate potrebbero non essere valide per il vostro prodotto.

Il frigorifero non funziona.

La presa di corrente non è stata inserita correttamente. >>> Spingerla fino a inserirla completamente nella presa.

- Il fusibile collegato alla presa che alimenta il prodotto, oppure il fusibile principale, è bruciato. >>> Controllare i fusibili.

Condensa sulla parete laterale dello scomparto frigorifero (MULTI ZONE, COOL, CONTROL e FLEXI ZONE).

• La porta viene aperta troppo spesso. >>> Fare attenzione a non aprire eccessivamente la porta del dispositivo.
• L'ambiente è troppo umido. >>> Non installare il prodotto in ambienti umidi.
• Gli alimenti che contengono liquidi vengono conservati in contenitori non sigillati. >>> Tenere gli alimenti in contenitori sigillati.
• La porta viene lasciata aperta. >>> Non tenere aperte a lungo le porte del frigorifero.
• Il termostato è impostato su una temperatura troppo bassa. >>> Impostare il termostato su una temperatura adeguata.

Il compressore non funziona.

• In caso di improvviso black out, o nel caso in cui la spina venga tolta e poi reinserita, la pressione del gas nel sistema di raffreddamento del dispositivo non è equilibrata, il che fa scattare la protezione termica del compressore. Il dispositivo si riavvierà dopo circa 6 minuti. Qualora il prodotto non si riavvia dopo questo periodo, contattare l'assistenza.
• La modalità di scongelamento è attiva. >>> Si tratta di una condizione normale per un frigorifero con funzione di sbrinamento completamente automatica. Lo sbrinamento avviene a intervalli periodici.
• Il prodotto non è collegato. >>> Verificare che il cavo di alimentazione sia collegato.
• L'impostazione di temperatura non è corretta. >>> Selezionare l'impostazione di temperatura adeguata. • Assenza di corrente. >>> Il prodotto continuerà a funzionare normalmente quando viene ripristinata la corrente elettrica.

Il rumore di funzionamento del frigorifero aumenta col passare del tempo.

- Le prestazioni operative del prodotto possono variare a seconda delle variazioni di temperatura ambiente. Questa non è un'anomalia di funzionamento.

Il frigorifero funziona troppo spesso o troppo lungo.

• Il nuovo prodotto potrebbe essere più grande di quello precedente. I prodotti più grandi funzioneranno più a lungo.
• La temperatura ambiente potrebbe essere alta. >>> Il prodotto funzionerà normalmente per lunghi periodi di tempo con temperature superiori.
• Il prodotto potrebbe essere stato di recente collegato alla corrente, oppure al suo interno potrebbero essere stati recentemente aggiunti vari alimenti. >>> Al prodotto servirà più tempo per raggiungere la temperatura impostata, se collegato di recente, oppure nel caso in cui vengano collocati nuovi elementi al suo interno. Non si tratta di un'anomalia.
• Forse di recente sono state introdotte nel frigorifero grandi quantità di alimenti caldi. >>> Non mettere alimenti caldi direttamente dentro al frigorifero.
• Le porte sono state aperte frequentemente o tenute aperte a lungo. >>> L'aria calda che si muove all'interno provocherà un funzionamento più lungo. Non aprire le porte con troppa frequenza.
• Le porte del congelatore o del frigorifero potrebbero essere socchiuse. >>> Controllare che le porte siano totalmente chiuse.
• Il prodotto potrebbe essere impostato su una temperatura troppo bassa. >>> Impostare la temperatura su un livello più alto e attendere che il prodotto raggiunga la temperatura desiderata.
• La rondella della porta del frigorifero o del congelatore potrebbe essere sporca, usurata, rotta o non correttamente configurata. >>> Pulire e sostituire la rondella. Le rondelle consumate e usurate faranno funzionare il prodotto più a lungo per conservare la temperatura attuale.

La temperatura del congelatore è molto bassa, ma la temperatura del frigorifero è corretta.

- La temperatura dello scomparto congelatore è impostata su un livello molto basso. >>> Impostare la temperatura dello scomparto congelatore su un livello più alto, quindi eseguire un controllo.

La temperatura del frigorifero è molto bassa, ma la temperatura del congelatore è corretta.

- La temperatura dello scomparto frigorifero è impostata su un livello molto basso. >>> Impostare la temperatura dello scomparto frigorifero su un livello più alto, quindi eseguire un controllo.

Gli alimenti conservati nei cassetti dello scomparto frigorifero sono congelati.

- La temperatura dello scomparto frigorifero è impostata su un livello molto basso. >>> Impostare la temperatura dello scomparto congelatore su un livello più alto, quindi eseguire un controllo.

La temperatura nel vano frigorifero e congelatore è troppo alta.

• La temperatura dello scomparto frigorifero è impostata su un livello molto alto. L'impostazione della temperatura dello scomparto frigorifero influenza la temperatura dello scomparto del congelatore. Modificare la temperatura dello scomparto congelatore o frigorifero e attendere che tutti gli scomparti interessati raggiungano il livello di temperatura impostata.
• Le porte sono state aperte frequentemente o tenute aperte a lungo. Non aprire le porte con troppa frequenza.
• La porta potrebbe essere socchiusa. Chiudere completamente la porta.
• Il prodotto potrebbe essere stato di recente collegato alla corrente, oppure al suo interno potrebbero essere stati recentemente aggiunti vari alimenti. Non si tratta di un'anomalia. Al prodotto servirà più tempo per raggiungere la temperatura impostata, se collegato di recente, oppure nel caso in cui vengano collocati nuovi elementi al suo interno.
• Forse di recente sono state introdotte nel frigorifero grandi quantità di alimenti caldi. Non mettere alimenti caldi direttamente dentro al frigorifero.

Vibrazioni o rumore.

• Il pavimento non è in piano o resistente. Se il prodotto vibra, quando viene spostato lentamente, regolare i supporti per equilibrare il prodotto. Verificare inoltre che la superficie di appoggio sia sufficientemente resistente per supportarne il peso.
• Gli eventuali oggetti collocati sul prodotto potrebbero essere fonte di rumore. Togliere gli eventuali elementi collocati sul prodotto.

Il prodotto emette rumori, come ad esempio liquido che scorre, spruzzo, eccetera.

I principi operativi del prodotto prevedono la presenza di flussi di liquidi e flussi di gas. Questa non è un'anomalia di funzionamento.

C'è un rumore, simile a un soffio, che proviene dal prodotto.

Il prodotto si serve di una ventola per il processo di raffreddamento. Questa non è un'anomalia di funzionamento.

Si è formata condensa sulle pareti interne del dispositivo.

• Le condizioni meteo calde o umide aumentano la formazione di ghiaccio e di condensa. Questa non è un'anomalia di funzionamento.
• Le porte sono state aperte frequentemente o tenute aperte a lungo. Non aprire le porte con troppa frequenza; se la porta è aperta, chiuderla.
• La porta potrebbe essere socchiusa. >>> Chiudere completamente la porta.

Si è formata condensa sulla superficie esterna del dispositivo o fra le porte.

- Le condizioni ambientali potrebbero essere umide, e ciò è normale. >>> La condensa si dissipa quando l'umidità viene ridotta.

L'interno emette cattivi odori.

• Il prodotto non viene pulito regolarmente. >>> Pulire la superficie interna a intervalli regolari servendosi di spugna, acqua tiepida, e acqua gassata.
• Alcuni contenitori e imballaggi potrebbero emettere cattivi odori. Servirsi di supporti imballaggi che non emettano cattivi odori.
• Gli alimenti sono stati collocati all'interno di contenitori non sigillati. >>> Tenere gli alimenti in contenitori sigillati. I microrganismi potrebbero fuoriuscire dagli alimenti non sigillati causando così cattivi odori.
• Rimuovere gli eventuali alimenti scaduti o rovinati dal dispositivo.

La porta non si chiude correttamente.

• Le confezioni di cibo potrebbero bloccare la porta. >>> Trovare una nuova posizione per gli alimenti che bloccano le porte.
• Il prodotto non è in posizione verticale, appoggiato per terra. >>> Regolare i supporti per l'equilibrio del prodotto.
• Il pavimento non è in piano o resistente. >>> Verificare inoltre che la superficie di appoggio sia sufficientemente resistente per supportarne il peso.

Il cassetto verdura si è inceppato.

- Gli alimenti potrebbero entrare in contatto con la sezione superiore cassetto. >>> Ri-organizzare gli alimenti nel cassetto.

AVVERTENZA: Qualora il problema persista dopo aver seguito le istruzioni contenute in questa selezione, contattare il proprio fornitore oppure un Servizio Autorizzato. Evitare in ogni caso di riparare il prodotto.
