MANUALE UTENTE EENDEURS RSZ 3032 V L SCHOLTES

Posizionamento e collegamento

Descrizione dell'apparecchio, 23

Vista d'insieme

Accessorior, 24

Avvioeutilizzato,25-26

Avviare l'apparecchio

Regolazione della temperatura

Utilizzare al meglio il frigorifero

Utilizzare al meglio il congelatore

RSZ 3032 VL

Manutenzione e cura, 27

Escludere la corrente elettrica

Pulire l'apparecchio

Evitare muffe e cattivi odori

Sbrinare l'apparecchio

Sostituire la lampadina

Precauzioni e consigli, 28

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Anomalie e rimedi, 29

Assistenza, 30

Scholtès

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contentere i consumi elettrici.
3. Lasciare l'apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

Livellamento

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriors.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche posta sulla parete laterale della cella in alto a destra, sotto al termostato (es 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetto caratteristiche, posta sulla parete laterale della cella in alto a destra, sotto al termostato (es 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolonghe e multiple.

! Ad apparentecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora Queste norme non vengano rispetto.

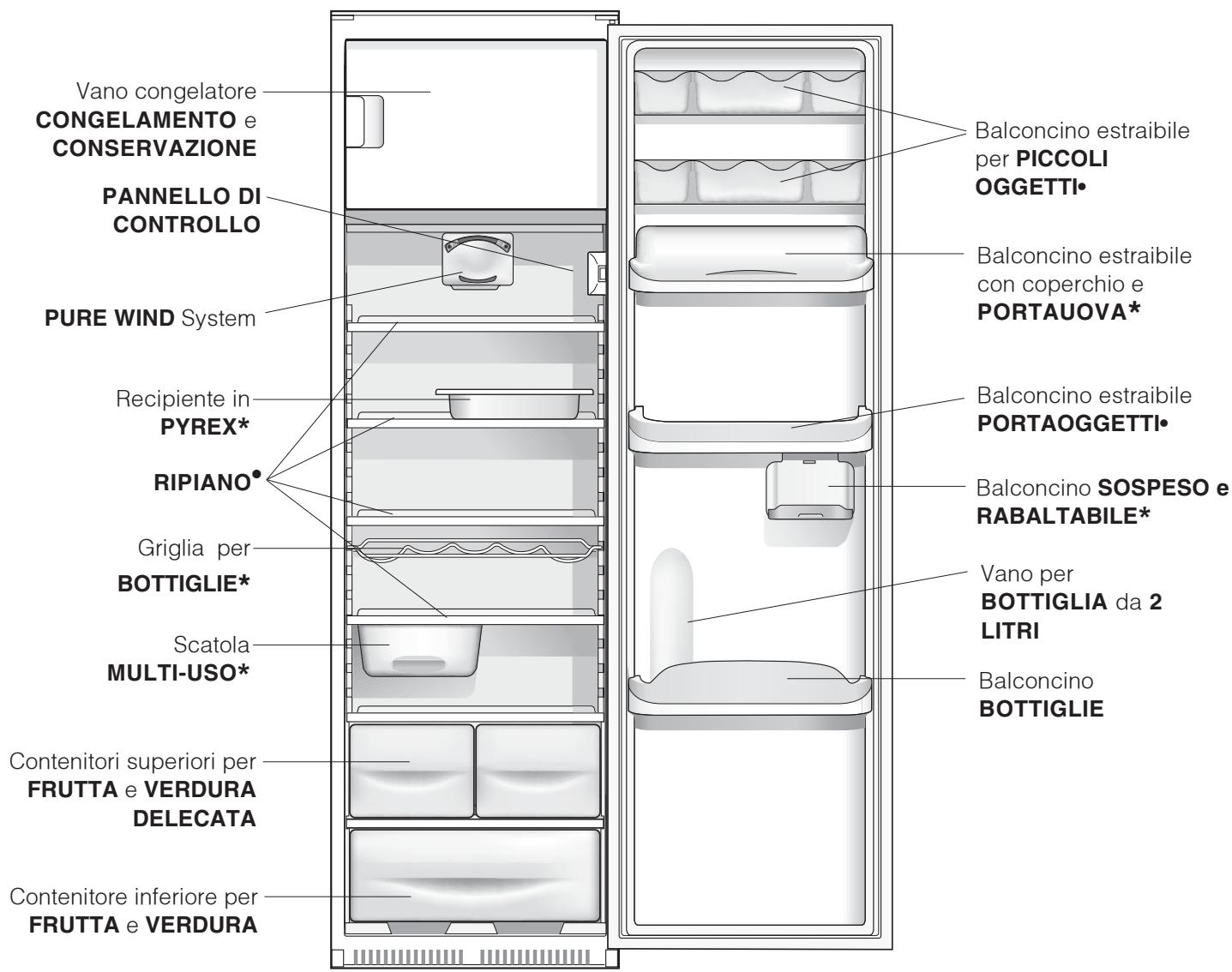

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trovava nelle pagine seguenti.

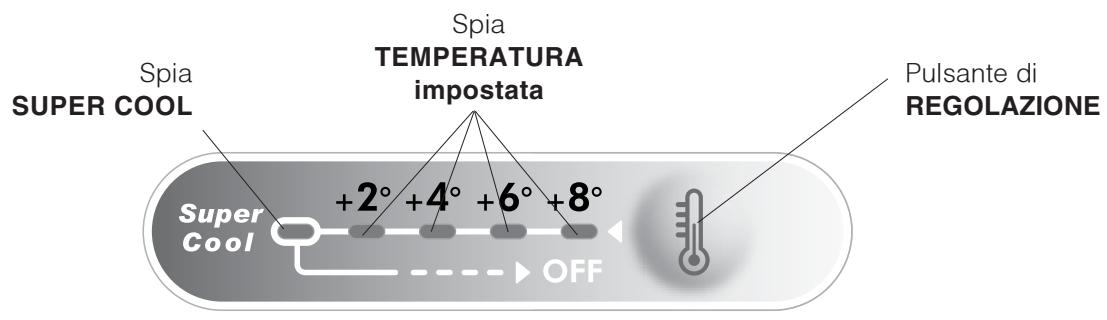

PANNELLO DI CONTROLLO

- Variabili per numero e/o per posizione.
* Presente solo in alcuni modelli.

RIPIANI: pieni o a griglia.
Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'inserimento di contentitori o alimenti di notevole dimensione. Per regolare l'altezza non è necessario

estrarre completeness ripiano.

Scatola MULTI-USO: per conservare a lungo vari alimenti (per esempio salumi); evitaanche che si rilascino odori nelfrigorifero. Va estratta per l'uso epuo essere spostata in sensolaterale per ottimizzare lo spazio (vedi figura).

Contenitore in PYREX Per le modalità d'uso vedere il pieghevole all'interno del recipiente stesso.

Indicatore TEMPERATURA: per individuire la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK significica che la temperature è troppo elevata: agire sul pulsante di REGOLAZIONE impostando la temperature al livello più freddo e attendere circa 10 h finché la temperature si sia stabilizzata.

2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotteGsrossequantitàdi alimenti o si èaperta frequentlymente la porta del frigorifero, ènormale che l'indicatore non segni OK. Attendere almeno 10 h prima di agire nuovamente sul pulsante di REGOLAZIONEPerregolarela temperatura su un livello più freddo.

Avviare l'apparecchio

! Prima di arrivare l'apparecchio, seguire

le istruzioni sull'installazione (vedi Installazione).

! Prima di collegare l'apparecchio pulire bene i vani

e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si accenda la spia TEMPERATURA impostata sul livello +4^ .
2. Se necessario agire sull'apposto pulsante di REGOLAZIONE per regolare la temperatura su un valore medio. Dopo quale ora sare possibile insertire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla spia corrispondente alla temperatura selezionata.

+8° = meno freddo
+2° = più freddo

Si consiglia, comunique, una posizione media (+4^ / + 6^) . Per augmentare lo spazio e disposizione e migliorare l'aspetto estetico, quello apparecchio ha la " parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presentera coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di quello! Il frigorifero sta lavorando in modo normale.

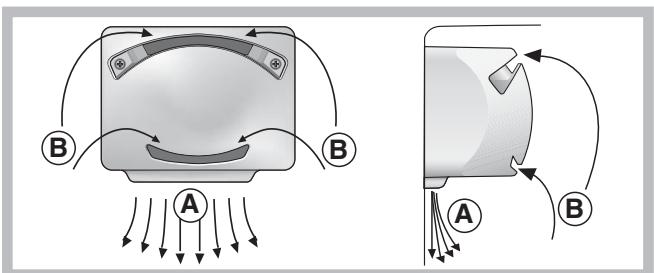

PURE WIND SYSTEM

É riconoscibile alla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

Wind Pure System ottimizza al massimo la circolazione dell'aria, migliorando l'efficacia dell'evaporatore e contribuendo a raggiungere più rapidamente la giusta temperatura all'interno del frigo dopo agli aperture.

L'aria soffiata (A) si raffredda a contatto della parete fredda, perché l'aria più calda (B) viene aspirata (vedi figura).

Se si imposta la regolazione della temperatura su valori di temperatura bassi (più freddi), con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l'apparecchio può funzionare di continuo, favorendo un'eccessiva formazione di brina ed eccessivi consumi elettrici: ovviare agenda sul pulsante di REGOLAZIONE per spostare la temperatura verso i valori di temperatura più alto (meno freddi); verrà effettuato uno sbrinamento automatico.

Utilizzare al meglio il frigorifero

• Agendo sul pulsante di REGOLAZIONE è possibile attivare la funzione SUPER COOL (raffreddamento rapido) per abbassare la temperature in molto tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.
• Inserire sostanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
• Non inseire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con seguente formazione di condensa.

L'igiene alimentare

1. Dopo l'acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.
2. Proteggere gli alimenti, (in particolare quelli lavorando inquesti che ermanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in quello modo sua possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all'interno del frigo
3. Riporre i cibi in modo in modo che l'aria possa circolare liberamente tra essi
4. Tenere pulito l'interno del frigo, facendo attenzione a non utilizzare prodotti ossidanti o abrasivi
5. Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione
6. Per una Buona conservazione, i cibi lavoramente deperbili ( formaggi molli, pesce crudo, carne, etc...) vanno posizionati nella zona più fredda,cioè quella sopra le verduriere, dove si trova l'indicatore della temperatura

Utilizzare al meglio il congelatore

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a fatto con quelli già congelati.
• Non mettere nel congelatore bottiglie di vetro contenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare èindicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

!Durante il congelamento evitare di aprir la porta.

! In caso di interruzione di corrente o di guasto,

non aprire la porta del congelatore: in quello modo congelati e surgelati si conservanno senza alterazioni per circa 9-14 ore.

! Se per lungo tempo permane la temperature ambiente più fredda di 14^ , non si raggiungono Completely le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio alla rete di alimentazione staccando la spina alla presa.

Non è sufficiente agire sul pulsante di REGOLAZIONE fino a fare spagnere tutte le spie (apparecchio spento) per eliminare agli contatto elettrico.

Pulire l'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciac quarli e asciugarli con cura.

Evitare muffle e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere esta caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviteràanche la formazione di macchie.
• Nel caso si voglia spagnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte.

Sbrinare l'apparecchio

! Attenersi alle istruzioni sottostanti.

Per sbrinare l'apparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante..

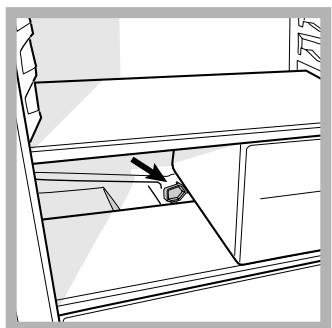

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico:
l'accua viene convogliata verso la parte posteriore da un apposto foro di scarico (vedi figura) dove il calore

prodotto dal compressore la fa evaporare.

L'unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l'acqua possa defluire liberamente.

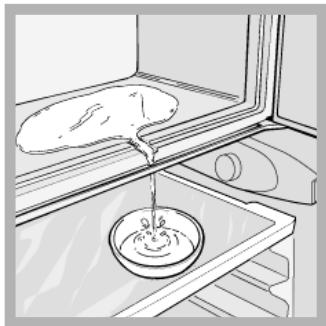

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. Agire sul pulsante di REGOLAZIONE sino afare specnere tutte le spiie (apparecchio spento).
2. Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.
3. Lasciare aperta la porta finché la brina non si sia sciolta completeness; facilitare l'operazione sistemando nel vano congelatore contentitori con acqua tiepida.

1. Alcuni appearecchi sono dotati del SISTEMA DRAIN per convogliare I'acqua all'esterno (vedi figura).

2. Pulire e asciugare con cura il vano congelatore prima di riaccendere l'apparecchio.

3. Prima di insertire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

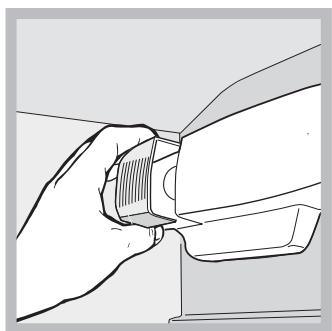

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigoriferro, staccare la spina alla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada togliendo la protezione comeindicato in figura. Sostituirla con una analoga di potenza a quellaindicata sulla protezione (10 W o 15 W).

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione)

e successive modificazioni:

Elettromagnetica) e successive modificazioni;

• 2002/96/CE..

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per conservare e congelare cibi, solo da personne adulte e secondo le istruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c'é pericolò di ustonarsi o feriri.
• Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
• É necessario staccare la spina alla presa prima di effettuire operazioni di pulizia e manutenzione. Non è sufficiente agire sul pulsante di REGOLAZIONE fino a fare spegnere tutte le spie (apparecchio spento) per eliminare agli contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzato, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o appearecchi elettrici se non sono del tipo raccommando dal costruttore.
• Non mettere in bocca cubetti appena estratti dal congelatore.
• Non permettere ai bambini di giocare con l'apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.
  Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e risciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, après le porte dell'apparecchio il più brevamente possibile. Ogni aperture delle porte causa un NOTEVole disponio di energia.
  Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorera continuamente.
• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddoagli alimenti e fa aumento il consumo di energia.

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il frigorifero e il congelatore raffreddano molto.

Nel frigorifero gli alimenti si gelano.

La ventola PURE WIND non gira.

Il motore funziona di continuo.

L'apparecchio emette molto rumore.

La temperatura di alcune parti esterne del frigorifero è elevata.

La parete in fondo alla cella frigo presente brina o goccioline di acqua.

Sul fondo del frigo c'é dell'acqua.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.
• Le porte non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
• La spia TEMPERATURA impostata non è corretta
• Il frigorifero o il congelatore sono stati riempiticcessivamente.

• La temperatura ambiente di lavoro del prodotto è inferiore a 14^ .

• La spia TEMPERATURA impostata non è corretta
  Gli alimenti sono a contatto con la parete posteriori.

• I sistema PURE WIND si attiva automaticamente solo quando necessario per ripristinare le condizioni ottimali all'interno del vano frigorifero.

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell'ambiente esterno è molto alta.

• Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

• L'apparecchio non è stato installato ben in piano (vedi Installazione).

• L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore ancpe quando il compressore è fermo: non è un difetto, è normale.
• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto

• Si tratta del normale funzionamento del prodotto.

• Il foro di scarico dell'acqua è otturato (vedi Manutenzione).

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare il Centro Assistenza Tecnica più vicino.

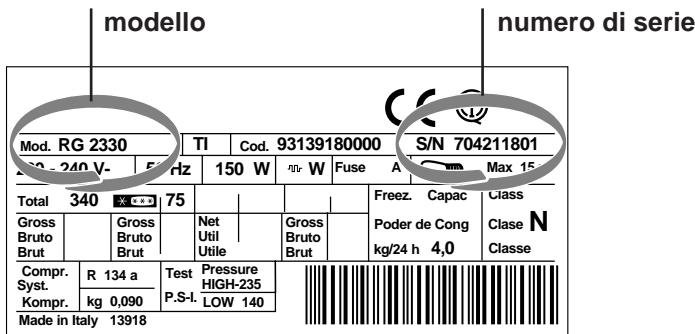

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche postanel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.
