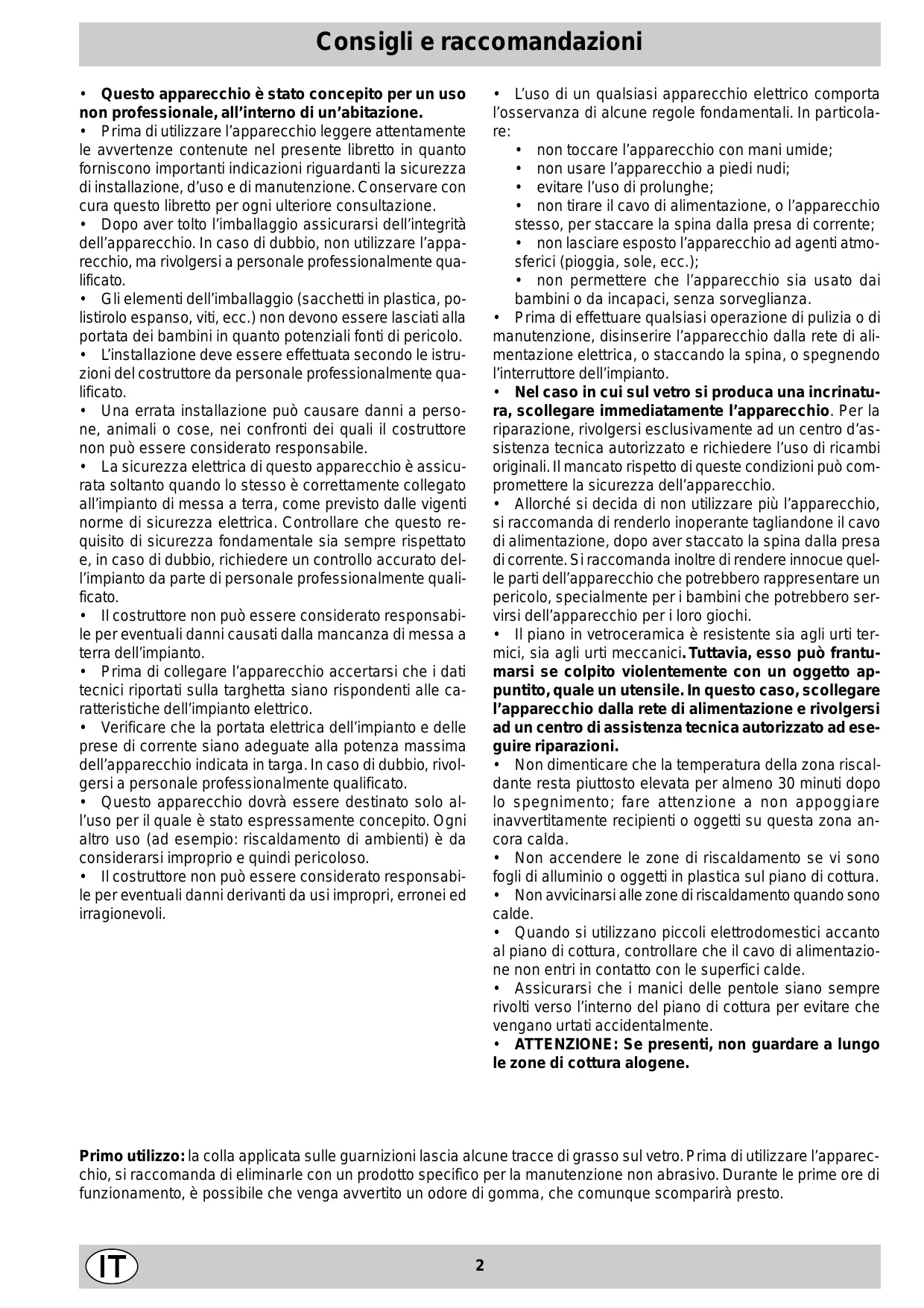

Consigli e raccomandazioni

• Questo appearecchio è stato concepito per un uso non professionale, all'interno di un'abitazione.
• Prima di utilizzare l'apparecchio leggere attendamente le avventenze containe nel presente libretto in quanto forniscono importantiindicazioni riguardanti la sicurezza di installatione, d'uso e di manutenzione. Conservare concura quello libretto per agli ulteriore consulazione.
• Dopao aver molto l'imballaggio assicurarsi dell'integrità dell'apparecchio. In caso di dubbio, non utilizzato l'apparecchio, ma rivolgersi a personale professionalmente qualificato.
  Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, viti, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericol.
• L'installazione deve essere effettuata secondo le istruzioni del costruttore da personale professionalmente qualificato.
• Una errata installatione cui possa essere danni a persone, animali o cose, nei confronti dei quali il costruttore non cui èsso considerato responsabile.
• La sicurezza elettrica di questo appearecchio è assicurata sostanto quando lo stesso è correttamente collegato all'impiano di messa a terra, come previsto delle vigenti norme di sicurezza elettrica. Controllare che questo requisito di sicurezza fondamentale sia sempre rispetto e, in caso di dubbio, richiedere un controllo accurato del'impiano da parte di personale professionalmente qualificato.
• Il costruttore non può essere considerato responsabile per eventuali danni causati alla mancanza di messa a terra dell'impiano.
• Prima di collegare l'apparecchio accertarsi che i dati tecnici riportati sulla targhetta siano respondenti alle calatteristiche dell'impiano elettrico.
• Verificare che la portata elettrica dell'impianto e delle prese di corrente siano adeguate alla potenza massima dell'apparecchio indicata in targa. In caso di dubbio, rivolgersi a personale professionalmente qualificato.
• Questo appearecchio dovrè essere destinato solo all'uso per il quale è stato espressamenteconcepto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso.

• Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi improperi, erronei ed irragionevoli.

• L'uso di un qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fondamentali. In particolare:

non toccare l'apparecchio con mani umide;
non usare l'apparecchio a piedi nudi;
- evitare l'uso di prolonghe;
- non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina dalla presa di corrente;
- non lasciare esesto l'apparecchio ad agenti atmosalferici (pioggia, sole, ecc.);
- non permettere che l'apparecchio sia usato dai bambini o da incapaci, alla sorveglianza.

• Prima di effettuare qualiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio alla rete di alimentazione elettrica, o staccando la spina, o spegnendo l'interruttore dell'impiano.
• Nel caso in cui sul vetro si produca una incrinatura, scollegare immediatamente l'apparecchio. Per la riparazione, rivolgersi escludamente ad un centro d'assistenza tecnia autorizzato e richiedere l'uso di ricambi originali. Il mancato rispetto di queste condizioni cui prometterne la sicurezza dell'apparecchio.
• Allorché si decide di non utilizzato più l'appareccchio, si raccomanda di renderlo inoperante tagliandone il cavo di alimentazione, après aver staccato la spina dalla presa di corrente. Si raccomanda inoltre di renderere innocueQLle parti dell'appareccchio che potrebbero rappresentare un pericolo, specialmente per i bambini che potrebbero serviri dell'appareccchio per i loro giochi.
• Il piano in vetroceramica è resistente suaagli urti termici, suaagli urti meccanici. Tuttavia,esso più frantumarsi se colpito violentamente con un oggetto appuntito, quale un utensile. In quello caso, scollegare l'apparecchio alla rete di alimentazione e rivolgersi ad un centro di assistenza tecnica autorizzato ad eseguire riparazioni.
• Non dimenticare che la temperatura della zona riscaldante resta piuttosto elevata per almeno 30 minuti dopo lo spegnimento; fare attenzione a non appoggiare inavvertitamente recipienti o oggetti su但这a zona ancona calda.
• Non accendere le zone di riscaldamento se vi sono fogli di alluminio o oggetti in plastica sul piano di cottura.
• Non avvincini alle zone di riscaldamento quando sono calde.
• Quando si utilizzato piccoli elettrodomestici accanto al piano di cottura, controllare che il cavo di alimentazione non entri in contatto con le superfici calde.
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano di cottura per evitare che vengano urati accidentally.
• ATTENZIONE: Se presenti, non guardare a lungo le zone di cottura alogene.

Primo utilizzato: la colla applicata sulle guarnizioni lascia alcune trace di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento, è possibile che venga avvertito un odore di gomma, che comunique scomparirà presto.

Le istruzioni che seguono sono rivolte all'installatore qualificato affinché compia le operazioni di installatione, regolazione e manutenzione tecnica nel modo più corretto e secondo le norme in vigore.

Importante: prima di qualsiasi operazione, disinserire elettricamente il piano cottura.

Installazione

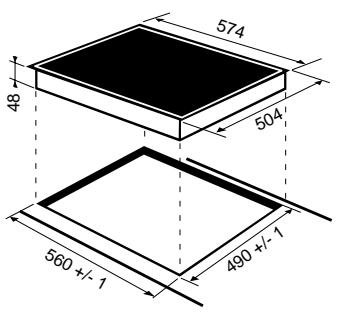

• Il piano di cottura è destinato ad essere installato su un mobile da cucinatramite la semplice rimozione del vano corrispondente.
• Il materiale del piano di lavoro deve resistere a una temperature di circa 100^ .

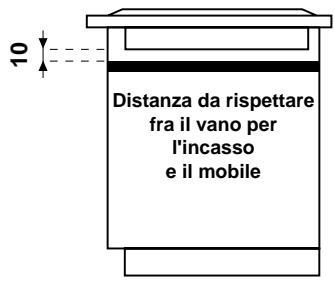

• Il piano di cottura deve essere posizionato a una distance minima di 55 mm dalla parete retrostante o da qualsiasi另一a superficie verticale, per consentire una adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio.
• Se si desidera installare il piano di cottura sopra un forno, quellouve essere provvisto di un systemadi raffreddamento a ventilazione forzata.
• Evitare di installare il piano di cottura sopra una lavastoviglia; all'occorrezza, frapporre un elemento di separazione a tenuta stagna tra i due appearechi.

Fissaggio

Molto importante: L'installazione del piano in vetroceramica deve essere effettuata su una superficie d'appoggio perfettamente pianà. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano di cottura.

Le molle di fissaggio sono avvitate tramite viti (vedere lo schema).

È indispensablehe che questeviti rimangano accessibili.

Inserire il piano di cottura nel vano del mobile esercitando una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca perfettamente al top.

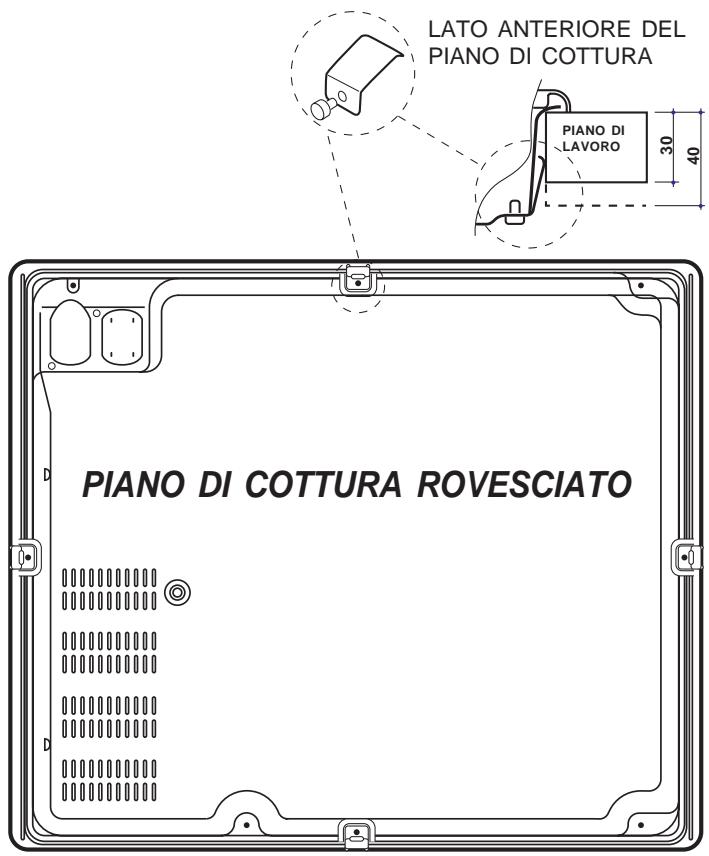

MONTAGGIO DELLE MOLLE SUL LATO INFERiore

Collegamento elettrico

• La sicurezza elettrica di quello appearecchio è assicurata soltanto quando lo stesso è correttamente collegato all'impianto di messa a terra, come previsto delle vigenti norme di sicurezza elettrica. Controllare che questo requisito di sicurezza fondamentale sia sempre rispetto e, in caso di dubbio, richiedere un controlo accurato dell'impianto da parte di personale professionalmente qualificato.
• Il costruttore non può essere considerato responsabile per eventuali danni causati alla mancanza di messa a terra dell'impiano.
• Prima di collegare l'apparecchio accertarsi che i dati tecnici riportati sulla targhetto siano rispondenti alle caratteristiche dell'impiano elettrico.
• Verificare che la portata elettrica dell'impianto e delle prese di corrente siano adeguate alla potenza massima dell'apparecchio indicate in targa. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

Prima di qualsiasi intervento, disinserire elettricamente l'apparecchio.

Il collegamento del piano di cottura all'impiano deve essere effettuatotramite una scatola di connessione:nel caso di collegamento diretto dell'apparecchio alla rete, occorre prevedere un interrottore omnipolare, accessibile in caso di necessità, con distanza di aperture dei contatti uguali o superiore a 3mm

Collegamento monofase

Il piano è dotato di cavo di alimentazione più collegato e predisporto per il collegamento monofase. Effettuare l'allicchio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico	Collegamento fili
230V 1+N ~ 50 Hz	N L	giallo/verde; N: i 2 fili blu insieme L: marrone insieme al nero

Altri tipi di collegamento

Se l'impiano elettrico corrisponde a una delle seguente caratteristica:

Tensione tipo e frequenza di rete

• 400V - 2+N ~ 50 Hz
  230V 3 ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e Frequenza rete	Cavo elettrico	Collegamento fili
400V - 2+N ~ 50 Hz	N L1 L2	giallo/verde; N: i 2 fili blu insieme L1: nero L2: marrone
230V 3 ~ 50Hz
400V - 2+2N ~ 50 Hz	N1 N2 L1 L2	giallo/verde; N1: blu N2: blu L1: nero L2: marrone

Se l'impiano elettrico corrisponde a una delle seguente caratteristica:

Tensione tipo e frequenza di rete

• 400V3-N~50Hz

procedere come segue:

! L'eventuale cavo in dotazione non è utilizzabile per quosti tipi di installmente.

1. Utilizzare un cavo di alimentazione appropriato, tipo H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 2,5 mm).
2. Servendosi di un cacciavite, far leva sulle linguette del coperchio della morsettiera e aprirla (vedi imagine Morsettiera).
3. Svitare la vite del serracavo e le viti dei morsetti relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono.

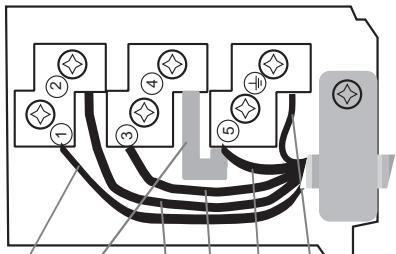

4. Posizione are i fili in accordo con la tabella e i disegni che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti.

Tensione tipo e Frequenza rete	Collegamenti elettrici					Morsettiera
400V 3-N ~ 50 Hz	1 L1	2 L2	3 L3	4 N	5 -	Trifase 400

1. Fissare il cavo di alimentazione nell'apposto fermacavo e chiudere il coperchio.

Fase Cavallotto Fase Fase Neutro Terra

Trifase 400

Questo appearecchio è stato costruito in conformità alle seguenti normative comunitarie:

• 73/23/CEE del 19.02.73 (Bassa Tensione) e successivi ve modifiche;
  89/336/CEE del 03.05.89 (Compatibilità elettromagnetica) e successive modifiche;

• 93/68/CEE del 22.07.93 (Bassa Tensione) e successive modifiche.

• 2002/96/CE

Avverenza importante: In caso di installatione del piano di cottura sopra un forno da incasso, l'allaccio elettrico del piano e quello del forno devono essere realizzati separatamente, sua per ragioni di sicurezza elettrica, sua par facilitare le eventuali operazioni di estrazione del forno.

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), pre

vede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Descrizione delle zone di cottura

PIANI COTTURA	TM 6321		TM 6220		TM 6130
Zone di cottura	Potenza (in W)	Diametro (in mm)	Potenza (in W)	Diametro (in mm)	Potenza (in W)	Diametro (in mm)
Posteriore dx	R 1400	180	R 1400	180	R 1400	180
Anteriore dx	H 1800	200	H 1800	200	R 1800	200
Posteriore sx	H 1050/2500	230	H 2500	230	H 2500	230
Anteriore sx	R 1200	165	R 1200	165	R 1200	165
Potenza totale	6900		6900		6900
	H = alogeno, R = radiante singolo, RO = radiante ovale

PIANI COTTURA	TM 6040		TM 6120		TM 6230
Zone di cottura	Potenza (in W)	Diametro (in mm)	Potenza (in W)	Diametro (in mm)	Potenza (in W)	Diametro (in mm)
Posteriore dx	R 1400	180	R 1400	165	R 1400	180
Anteriore dx	R 1800	200			R 1800	200
Posteriore sx	H 2500	250	H 2500	230	H 1050/2500	230
Anteriore sx	R 600	120			R 1200	165
Centro Anteriore			RO 600/1600/2400	190x275
Potenza totale	6300		6300		6900
	H = alogeno, R = radiante singolo, RO = radiante ovale

Descrizione del piano di cottura

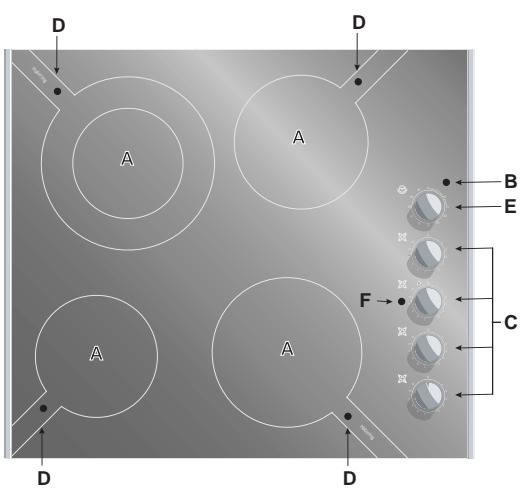

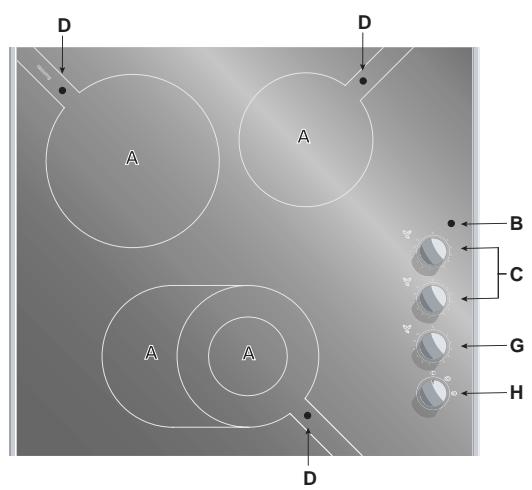

A Zone di cottura
B Spia funzionamento
C Manopole di lavoro
D Spie calorie residuo
E Contaminuti

F Spia di funzionamento della superficie grande per le zone di cottura estendibili (concentriche o ovali): presente accanto a agli zona di cottura estendibile
G Manopola di lavoro piastra ovale
H Manopola di dato estensione piastra ovale

Le diverse funzioni presenti nel piano

Descrizione degli elementi riscaldanti

Gli elementi radianti sono composti da resistenze circolari. Diventano rossi solo dopo alcune decine di secondi alla loro accensione.

Gli elementi alogeni misti. Il piano utilizza degli elementi composti da due lampade alogene e da una resistenza circolare. Grazie a questa combinazione si ottiene una distribuzione di temperatura ottimale su tutte la superficie della zona di cottura, pur mantenendo tutti ivantaggi delle lampade alogene. Le lampade alogene hanno come caratteristica principale l'emissione istantanea di una grande quantità di luce e di calore, in pratica:

• riscaldamento rapido simile a quello di un bruciatore a gas

• uno spagnimento altrettanto rapido

Il loro'utilizzo è estremamente semplice in quanto analogo a quello degli altri elementi riscaldanti. Fate riferimento alla tabella 1.

Tabella 1

Pos	Regolazione delle zone di cottura
0	spenta
1	per fare sciogliere il burro o il cioccolato
2	per scaldare i liquidi
3
4	per creme e salse
5
6	carni lesse - blanquette - entremets
7
8	pasta - riso
9
10	bistecche - pesce - omelette
11
12	frittura

Le manopole di lavoro

Ciascuna zona di cottura è dotata di una manopola di commando che permette una regolazione continua di temperatura da un minimo di 1 ad un massimo di 12. Nella tabella 1 segmente sono riportate le corrispondenze fra le posizioni indicate sulla manopola e l'uso per il quale le piastre sono consigliate.

Funzionamento delle zone di cottura estensibili ovali (se il piano di cottura è dotato di zone estensibili ovali, vindere la pagina precedente)

1. tramite la manopola "G" impostare la potenza desiderata;
2. posizionare la manopola "H" sui symboli:

a. perutilizzare la sola zona di cottura interna piu piccola.
b. perutilizzare la zona di cottura circolare.
c. perutilizzare l'intera zona di cottura ovale.

La spia di funzionamento (B)

Risulta accesa quando sia stata messa in funzione una zona riscaldante.

La spia calore residuo (D)

Indica che, una o più zone di cottura, sono a temperatura superiore a 60^ although it is also the case that there are zones of cottura. Alcuni modelli sono dotati di 4 spie calore residuo, una per ogni zona di cottura.

Consigli pratici per l'uso dell'apparecchio

Per ottener le migliorie prestazioni dal piano di cottura, è indispensable osservare alcune regole fondamentali durante la cottura e la preparazione dei cibi.

• Adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante

• Adoperare sempre pentole di diametro sufficiente a coprir配套ttamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata non solo delle zone di cottura, maanche delle pentole stesse.
• Evitare di utilizzato le stesse pentole utilizzate sui bruciatori a gas. La concentrazione di calore sui bruciatori a gas più deformare il fondo della pentola, che pertanto non consentirà di ottener il risultato auspicato quando utilizzato sul piano di cottura in vetroceramica.
• Non lasciare mai una zona di cottura accesa alla pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti.
• Il piano in vetroceramica è resistente sia agli urti termici, siaagli urti meccanici. Tuttavia,esso più frantumarsi se colpito violentamente con un oggetto appun-tito. In questo caso, scollegare l'apparecchio alla rete di alimentazione e rivolgersi ad un centro di assistenza tecnica autorizzato ad eseguire riparazioni.

Tenere sempre pulito il piano di cottura. Prima di procedere alla manutenzione del piano, accertarsi che le zone riscaldanti siano spente e raffreddate.

Telaio in acciaio inox (soltanto su alcuni modelli)

L'acciaio inossidabile più macchiarsi per effetto di un'aqua molto calcarea lasciata per un periodo di tempo prolongato a contatto dello stesso oppure a causa di prodotti per la pulizia particolarmente aggressivi (continenti fosforo). Si consiglia di sciacquare abbondamente e asciugare con cura après la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

Manutenzione del piano di cottura

Il piano in vetroceramica utilizzato come superficie riscaldante è perfettamente liscio e privo di porosità; inoltre, nelle normali condizioni di impiego, è resistente suaagli urti termici, siaagli urti meccanici. Ai fini del corretto mantenimento di tutte le proprietà del piano di cottura, si consiglia di procedere alla sua manutenzione nel modo seguente:

per una manutenzione ordinaria, è sufficiente lavarlo con una spugna umida, asciugando quando con

una carta assorbente per cucina.

• Se il piano è particolaremente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
• per rimuovere gli accumuli di sporco più consistenti servirsi di un apposto raschietto. Intervenire non appena possibile, perché attendere che l'apparecchio si via raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si sono ottenere usando una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da quello prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.
• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuramente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Importanti raccomandazioni

• Evitare rigorosamente l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e fornì, gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva, in quanto possono graffiare irrimiadiabolmente la superficie.
• Si raccomanda di tenere a debita distanza dal piano di cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti di plastica, zucchero o prodotti con un elevato contento di zucchero. In caso di versamento sul piano di cottura di questi materiali, rimuoverli immediatamente (finché la superficie è ancora calda) con un raschietto a lama di rasoio, per evitare di rovinare la superficie.
• Il piano deve essere utilizzato esclusivamente per operazioni di cottura. Non posare alcun oggetto sul piano nelle non viene utilizzato. Non utilizzato il piano come superficie di appoggio (per posate, pento-le, strofinacci, ecc.), né come tagliere.
• Gli imballaggi in alluminio, la pellicola di alluminio, i recipienti in plastica non devono essere mai lasciati sulle superfici alla; tiepide o calde.
• Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano.
• Non riscaldare mai cibi in scatola ancora chiusa: potrebbe esplodere.

Ogni danneggiamento del piano di cottura dovuto a simili episodi di uso improprio si intendere escluso alla copertura della garanzia.

a. perutilizzare la sola zona di cottura interna più piccola.
b. perutilizzare la zona di cottura circa re.
c. per utilizzato l'intera zona di cottura ovale.

Tensione tipo e Frequenza rete	Collegamenti elettrici					Morsettiera
400V 3-N ~ 50 Hz	1 L1	2 L2	3 L3	4 N	5 -	Trifase 400
