MANUALE UTENTE RHVI912IN ROSIERES

CAPPA ASPIRANTE - Istruzioni per l'uso

GB COOKER HOOD - User instructions

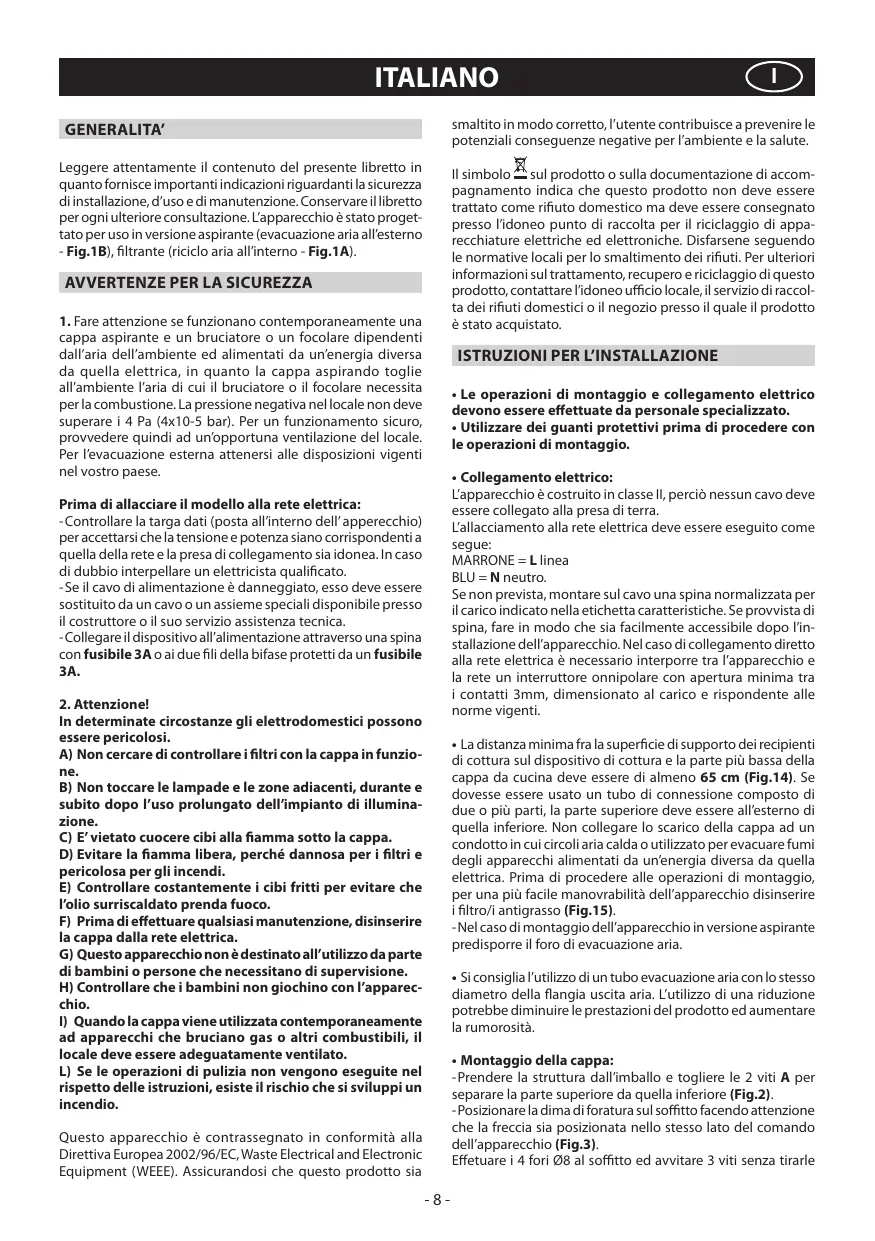

Leggere attentamente il contentuto del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installatione, d'uso e manutenzione. Conservare il libretto per agli ulteriori consultazione. L'appareccchio è stato progettato per uso in versione aspirente (evacuzione aria all'esterno

• Fig.1B), filtrante (riciclo aria all'interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

1. Fare attentione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provedere quindi ad un'opportuna ventilazione del locale. Per l'évacuatione esterna atteneri alle disposizioni vigilenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

-Controllare la targa dati (posta all'interno dell'apperecchio) per accettarsi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sa idonea. In caso di dubbio interpellare un elettricista qualificato.
- Se il cavo di alimentazione è danneggiato,esso delve essere sostituito da un cavò o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza technique.
-Collegare il dispositivo all'alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.

2. Attenzione!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolongato dell'impianto di illumina-zione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa.
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi.
E) Controllare costamente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco.
F) Prima di effettuare qualiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo apparecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochino con l'apparecchio.
I) Quando la cappa viene utilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adequatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle struzioni, esiste il rischio che si sviluppi un incendio.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che dato prodotto sa

smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteri informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

• Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
• Utilizzare dei guanti protettivi prima di procedere con le operazioni di montaggio.

- Collegamento elettrico:

L'apparecchio è costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra.

L'allacciamento alla rete elettrica delve essere eseguito come segue:

MARRONE L linea

BLU = N neutro.

Se non prevista, montare sul cavo una spina normalizzata per il carico individato nella etichetta caratteristiche. Se provvista di spina, fare in modo che si facilemente accessibile dopo l'installazione dell'apparecchio. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti 3mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere di almeno 65~cm (Fig.14). Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuire fumi degli apparentechi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovabilità dell'apparecchio disinserire i filtrò/i antigrasso (Fig.15).

-Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationa aria.

• Si consiglia l'utilizzo di un tubo evacuationa aria con lo stesso diametro della flangia uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed augmentare la rumorosità.

Montaggio della cappa:

-Prendere la struttura dall'imballo e togliere le 2 viti A per separare la parte superiore da quella inferiore (Fig.2).

-Posizione are la dima di foratura sul soffitto facendo attenzione che la freccia sia positzonata nella stesso lato del lavoro dell'apparecchio (Fig.3).

Effetuare i 4 fori 8 al soffitto ed avvitare 3 viti alla tirarle

completamente facindo atenzione di non inseire la vita nel foro contrassegnato con una X sulla dima di foratura (le viti e tasselli ad espansione devono essere idonei al tipo di muro).

-Prerende la parte superiore della struttura B (Fig.4) ed inserirla sulle 3 viti non avvitate Completely in corrispondenza delle 3 asole. Fare una piccola rotazione per l'incastro (Fig.4). Avvitate la quarta vite X e tirare le autres 3 restanti per permettere il bloccaggio definitivo della parte superiore della struttura B.

-Prendere la parte inferiore della struttura telescopica C ed insertirla su quella superiore B (Fig.5).

Regolare l'altezza desiderata facendo riferimento alle quote indicate in Fig.14 e bloccarla mediante le 8 viti G in dotazione (Fig.6).

• Versione aspirante: Fissare il tubo flessibile al foro di evacuationa aria predisisto (Fig.7).

• Versione filtrante: Collegare il tubo fissabile al deflettore M e fissare la vite I come indicate in Fig.8.

-1 filtri a carbone sono già predisisti sull'apparecchio (Fig.16).

• Prendere il camino superiore e fissarlo alla struttura mediante le 2 viti A (Fig.9).

Accoppiare il camino inferiore con il superiore e fissarlo attendente con del nastro adesivo L (Fig.10A).

-Svitre di max 3mm le 2 viti O (Fig.10A).

Inserire il gruppo di aspirazione all'interno della struttura facendo attenzione che le viti O, precedentamente svitate, vadano ad agganciarsi con le asole nella parte inferiore come indicato in Fig.10B. Avvitare le 3 viti N (in dotazione) e tirare le 2 viti O (Fig.10B).

-Fissare itubo di evaquazione aria H (non in dotazione) sulla Flangia di raccordo F (Fig.11).

-Togliere il nastro adesivo L ed appoggiare il camino inferiore.
sopra il corpo cappa (Fig.12).

• Se il vosto appearechio è dotato di camino inferiore che necessita di fissaggio al corpo cappa con le viti, rimuovere alla cappa i filtri antigrasso agendo sulle apposite maniglie

(Fig.15). Avvitare quindi il tubo camino inferiore dall'interno della cappa, utilizzando le viti P (Fig.13). Provedere infine a ricollocare i filtri nel loro alloggiamento.

USO E MANUTENZIONE

• Si raccomanda di mettere in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzione l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'évacuatione completeness dell'aria viziata. Il buon funzionamento della cappa è condizioniato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtrto antigrasso e al filtrlo al carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le particelle grasse in suspENSIONe nell'aria, pertanto è soggetto ad insasarsi in tempi variabili relativamente all'uso dell'apparecchio.

• Per prevenir il pericolò di eventuali incendi, al massimoogni 2 mesi è necessario lavare i filtri antigrasso a mano utilizzato detersvì liquidi neutri non abrasivi oppure in lavastovièqia a basse temperature e con clici brevi.

• Dopo alcuni lavaggi, si sono verificare delle alterazioni del colore. Questo fatto non da diritto a reclamo per l'eventuale loro sostituzione.

In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri antigrasso.

• I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non rigenerabili devono

essere sostituiti agli quattro mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettutta la pulizia delrello antigrasso.

• Pulire frequentlymente la cappa, sua internamente che esternamente, usando un panno inumidito con alcohol denaturato o detervisi liquidi neutrati non abrasivi.

• L'impliano di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade.

Sostituzione delle lampade alogene (Fig.17):

Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fissure.

Sostituire con lampade dello stesso tipo.

Attenzione: Non toccare la lampadina a mano nude.

Sostituzione delle lampade LED (Fig.18):

Se la versione dell'apparecchio è con lampade LED per la sostituzione è necessario l'intervento di un technician specializzato.

Comandi (Fig.19):

Tasto A = Accende/Spegne le luci. Premendo il dato per quale secondo viene resettata la segnalazione "allarme filtri"

Tasto B = Accende l'appareccchio/Diminuisce la potenza di aspirazione del motore. Se la cappa è in 1^ velocità la spegne. E' possibile anche spegnere l'appareccchio premendo il tasto "D" per quale secondo.

Funzione aspirazione automatica: Questa funzione permette all'apprecchio di modificare automaticamente la potenza di aspirazione del motore a seconda della qualità dell'aria sottostante. Questo può avvenire grazia al sensore posizionato nella parte inferiore della cappa (Fig.20).

Per attivarla premere per quale secondo il tasto "B". Sul display apparirà una lettera "S".

Quando si accende la cappa, prima che la funzione aspirazione automatica risultati abilitata, bisogna attendere alcuni secondi a seconda del tipo di impostazione del sensore. Quando questo non è ancora attivo il punto decimale sul display risulterà lampeggiante.

Impostazione del sensore: In base al tipo di piano di cottura che si possiede (gas o elettrico) è possible augmentare l'efficacia del sensore facendo un corretto abbinamento cappa/piano di cottura.

Per effettuare questa operazione premere contemporaneamente i tasti "B" e "D" per quale secondo a motore spento.

• Se si vuole abbinare alla cappa un piano di cottura a gas premere il tasto "B". Sul display verranno visualizzati alternati una "P" e "Q".

• Se si vuole abbinare alla cappa un piano di cottura elettrico premere il tasto "D". Sul display verranno visualizzati alternati una "P" e "1".

Per terminare il settaggio premere i tasti "B+D" per quale secondo.

L'apparecchio è gli impostato dal produttore con settaggio piano di cottura elettrico.

Intensiva: Questa funzione permette di aumento temporaneamente la potenza di aspirazione del motore per circa 10 minuti. Per attivarla premere il tasto "D" dopo esseri posizionati al livello di potenza di aspirazione 3. Al termine dei 10 minuti l'apparecchio ritornera al livello di potenza di aspirazione 3.

Timer: Questa funzione permette di impostare il tempo di funzionamento dell'apparecchio pari a 15 minuti circa per poi

spegnersi al terminedi questa.Per attivarla premere il tasto "E"; sul display lampeggeràl punto decimale.Non è possible attivare il timer contemporaneamente con la funzione intensiva. Il timer non influsce sul funzionamento delle lampade. Per disabilitare la funzione bisogna portare a "0" il livello di potenza di aspirazione.

Clean air: La funzione clean air mette in funzione per 10 minuti circa agli ora, al livello minimo di potenza di aspirazione, l'apparecchio garantendo un costante ricircolo e rinnovamento dell'aria.

Per attivarla premere il tasto "E" per quale secondo a motore spento. Quando la funzione è attiva sul display apparirà la lettera "C" lampeggiante. Per disabilitaria preme contemporaneamente i tasti "B+D".

Filtro carbone: I filtri al carbone servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non sono lavabili o rigenerabili e devono essere sostituiti agli quattro mesi al massimo. La saturazione dei filtri al carbone dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso.

Per abilitare la funzione allarme filtri carbone premere contemporaneamente i tasti “A+E”.

• Se si vuole abilitare l'allarme filtro carbone premere il tasto "D". Sul display verranno visualizzati alternati una "A" e "1".

Se vu solideabilitazé l'allarme filtré carbone première il tasto "B". Sul display verranno visualizzati alternati una "A" e "O".

Per disabilitare questa operazione premere contemporaneamente i tasti "A+E" per quale secondo a motore spento.

Tasto C = Il display visualità la potenza di aspirazione del motore e tutte le funzioni associate ai tasti precedentamente elencati.

Allarme Filtri:

- Saturazione Filtri Antigrasso:

Questa funzione viene abilitata durante 30 ore circa di funzionamento dell'apparecchio.

Sul display verrà visualizzata alternativamente la lettera “F” con il livello di potenza di aspirazione in esercizio in quello momento, i filtri antigrasso devono essere lavati.

Premendo per quale secondo il tasting "A" viene resettata la funzione.

- Saturazione Filtri Carbone:

Questa funzione vieneabilitata dopo 120 ore circa di funzionamento dell'apparechio.

Sul display verrà visualizzata alternativamente la lettera “A” con il livello di potenza da aspirazione in esercizio in quel momento. i filtri carbone devono essere sostituiti.

Premendo per quale secondo il tasting "A" viene resettata la funzione.

SI DECLINA OGNI RESPONSABILITA'PEREVENTUALIDANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVERTENZE.

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica

In caso di mancato funzionamento del piano vi consigliamo di:

• verificare il buon inserimento della spina nella presa di corrente;

• verificare che l'afflusso di gas sia regolare.

Nel caso non si individui la causa di mal funzionamento:

spegnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

MATRICOLA DEL PRODOTTO. Dove si trova?

È importante che comuni ch al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola.

In quello modo Lei potrà contribuire ad evitare trasferte inutili del technique, risparmiandooltretutto i relativiosti.
