MANUALE UTENTE KSEG77XE SMEG

smeg

Libretto d'uso

User manual

Manuel d'utilisation

Gebrauchsanleitung

Gebruiksaanwijzing

Manual de uso

Livro para utilização

Brugsvejledning

Användningshandbok

Руководство по эксплуатации

Instrukcja użytkowania

Bruksveiledning

كتيب الاستعمال

INDICE

IT

CONSIGLI E SUGGERIMENTI....5

CARATTERISTICHE....6

INSTALLAZIONE 8

USO....10

MANUTENZIONE 12

INDEX

EN

RECOMMENDATIONS AND SUGGESTIONS 14

CHARACTERISTICS 15

INSTALLATION....17

USE 19

MAINTENANCE 21

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 23

CARACTERISTIQUES....24

INSTALLATION....26

UTILISATION 28

ENTRETIEN 30

INHALTSVERZEICHNIS

DE

EMPFEHLUNGEN UND HINWEISE 32

CHARAKTERISTIKEN 33

MONTAGE 35

BEDIENUNG 37

WARTUNG 39

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES....41

EIGENSCHAPPEN 42

INSTALLATIE 44

GEBRUIK 46

ONDERHOUD 48

ÍNDICE

ES

CONSEJOS Y SUGERENCIAS....50

CARACTERÍSTICAS 51

INSTALACIÓN 53

USO 55

MANTENIMIENTO 57

ÍNDICE

PT

CONSELHOS E SUGESTÕES....59

CARACTERÍSTICAS 60

INSTALAÇÃO 62

UTILIZAÇÃO 64

MANUTENÇÃO....66

INDHOLD

DK

RÅD OG ANVISNINGER 68

APPARATBESKRIVELSE 69

INSTALLATION....71

BRUG 73

VEDLIGEHOLDELSE 75

INNHOLD

NO

ANBEFALINGER OG FORSLAG 77

EGENSKAPER....78

INSTALLASJON....80

BRUK 82

VEDLIKEHOLD 84

УКАЗАТЕЛЬ

RU

СОВЕТЫ И РЕКОМЕНДАЦИИ 86

ХАРАКТЕРИСТИКИ 87

УСТАНОВКА 89

ЭКСПЛУАТАЦИЯ....91

УХОД....93

SPIS TREŚCI

PL

UWAGI I SUGESTIE 95

WŁAŚCIWOŚCI TECHNICZNE 96

INSTALACJA 98

UŻYTKOWANIE....100

KONSERWACJA 102

INNEHÅLL

SE

REKOMMENDATIONER OCH TIPS 104

EGENSKAPER....105

INSTALLATION....107

ANVÄNDING 109

UNDERHÅLL....111

اقتراحات و ارشادات 113

الخص적인 114

التركي ب....116

لاستخداما 118

عملية الصينية 120

⚠ Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe I ^a accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
  • Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita. Un uso proprio e senza rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.
• In caso di danneggiamento del cavo alimentazione, esso deve essere sostituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenire ogni rischio.
• Se le istruzioni di installazione del dispositivo di cottura a gas indicano che è necessaria una distanza maggiore di quella indicato sopra, è necessario tenerne conto. Bisogna rispettare tutte le normative relative allo scarico dell'aria.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  • Non fare mai uso improprio della Cappa.
  • Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
  • Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
  • I bambini devono essere supervisionati per assicurarsi che non giochi con l'apparecchio.
• "ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura."

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
  • Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo /sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

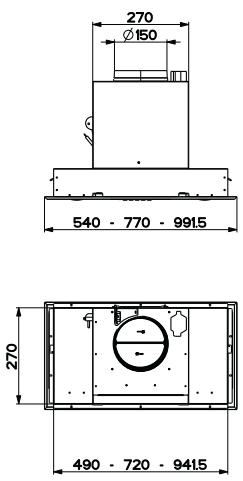

Ingombro

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
8	1	Griglia direzionata uscita aria
9	1	Flangia
10	1	Flangia con Valvola ø 150

Rif.	Q.tà	Componenti di Installazione
7.1	2	Staffe Fissaggio Corpo Cappa
12a	10	Viti 3,5 x 16
12e	2	Viti 2,9 x 12,7

Q.tà	Documentazione
1	Libretto Istruzioni

• La Cappa dispone di un sistema che permette il direzionamento dell'uscita aria.
• Al momento dell'installazione, la Cappa è predisposta con l'uscita aria in posizione Superiore (fig.1).
• Per modificare la posizione dell'uscita aria, togliere il Confort Panel (Vedi paragrafo Manutenzione).
• Togliere i Filtri Antigrasso (Vedi paragrafo Manutenzione).
• Smontare il profilo svitando le 4 Viti che lo fissano alla Cappa (fig.2).
• Togliere eventuali Filtri al Carbone attivo (Vedi paragrafo Manutenzione).
• Togliendo le 6 Viti superiori, le 6 posteriori e le 2 dall'interno della Cappa è possibile girare il Gruppo Motore con la Staffa attaccata e predisporre l'uscita aria lateralmente (fig..3).
• Per direzionare l'uscita aria nei vari lati (fig.4) svitare dall'interno le Viti che fissano la parte superiore che contiene il motore, dal resto della Cappa.
• Girare la parte superiore secondo la necessità a Destra o a Sinistra e riavvitare dall'interno le Viti precedentemente tolte (fig.5).
• Rimontare il profilo con le 4 Viti tolte in precedenza.
• Rimontare i Filtri.
• Rimontare il Confort Panel.

Foratura Piano di supporto e Montaggio Cappa

• La Cappa può essere installata direttamente sul piano inferiore dei Pensili (650 mm min. dal Piano di Cottura) con i Supporti laterali a scatto e le Viti in dotazione.
• Praticare un incasso sul piano inferiore del Pensile come indicato (fig.1), lasciando uno spazio di almeno 20mm dal frontale.
• Applicare le due staffe di supporto (fig.2) per la cappa usando le viti 12a (3,5 x 16) ad una distanza B di min. 85mm - max. 165mm. Le staffe vanno montate in modo diverso secondo la misura della Cappa da montare.
• Togliere il Confort Panel (Vedi paragrafo Manutenzione).
• Togliere i Filtri Antigrasso uno alla volta, agendo sugli appositi agganci (Vedi paragrafo Manutenzione).
• Smontare il profilo svitando le 4 Viti che lo fissano alla Cappa (fig.4).
• Togliere eventuali Filtri al Carbone attivo (Vedi paragrafo Manutenzione).
• Inserire la Cappa fino ad agganciare i Supporti laterali a scatto. (fig.3)
• Bloccare definitivamente serrando le Viti Vf dal sotto della Cappa. (fig.3)
• Ora è possibile fissare definitivamente la cappa al pensile usando le viti 12a (3,5 x 16) in dotazione. (fig.4).
• Rimontare il profilo con le 4 Viti tolte in precedenza.
• Rimontare i Filtri.
• Rimontare il Confort Panel.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

Collegamento tubo ø 150

• Inserire la Flangia ø 150 10 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

Collegamento tubo ø 120

• Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sulla flangia ø 150 10 precedentemente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro ø 125 mm sull'eventuale Mensola soprastante la Cappa.
• Inserire la Flangia di riduzione 9 sull'uscita del Corpo Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di ø120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antiodore al Carbone attivo.

CONNESSIONE ELETTRICA

- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

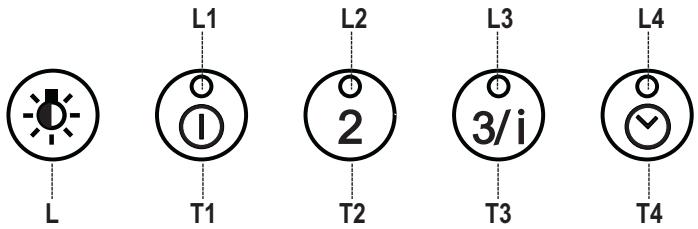

Quadro comandi

Tasto	Funzione	Led
L	Accende/spegne l’impianto d’illuminazione.	-
	Premuto per 2 secondi circa accende/spegne l’impianto d’illuminazione ad intensità ridotta.	-
T1	Accende/spegne il motore d’aspirazione alla prima velocità.	Acceso.
	Tenendo premuto il tasto per circa 2 secondi, quando tutti i carichi sono spenti (Motore+Luce), si effettua il reset Filtri spegnendo i Led accesi.	Dopo 100 ore di lavoro tutti i Led (L1-L2-L3-L4) si accendono rimanendo accesi per segnalare la satura-zione dei filtri antigrasso metallici.Dopo 200 ore di lavoro tutti i Led (L1-L2-L3-L4) si accendono lam-peggiando per segnalare la satura-zione dei filtri al carbone attivo.
T2	Accende il motore d’aspirazione alla seconda velocità.	Acceso.
	Tenendo premuto per 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si abilità/disabilita il tele-comando.	2 lampeggi Telecomando Attivo.1 lampeggio Telecomando Disattivo.
T3	Accende il motore d’aspirazione alla terza velocità.	Acceso.
	Tenendo premuto il tasto per circa 2 secondi attiva la velocità intensiva, tale velocità è temporizzata a 10 minuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata.
T4	Tenendo premuto il tasto per circa 2 secondi attiva lo spegnimento automatico ritardato di 30’ (Motore+Luci).	Acceso.
	Tenendo il tasto premuto per circa 5 secondi, si attiva/disattiva l’allarme dei Filtri al Carbone Attivo.	2 Lampeggi dei Led (L1-L2-L3) Allarme Filtro Attivo.1 Lampeggio dei Led (L1-L2-L3) Allarme Filtro Disattivo.

TELECOMANDO (OPZIONALE)

Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zincocarbone da 1,5 V del tipo standard LR03-AAA (non incluse).

• Non riporre il telecomando in prossimità di fonti di calore.
• Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

Quadro comandi

Tasto	Funzione	Display
	Accende/Spegne il Motore.	-
—	Decrementa la Velocità del Motore.	-
+	Incrementa la Velocità del Motore.	-
i	INTENSIVA- Non attivabile se è attivo il Delay.- Attiva/Disattiva la velocità Intensiva.- La velocità Intensiva è temporizzata a 10 minuti. Al termine dei 10 minuti il sistema torna automaticamente alla velocità precedentemente impostata.	-
	FUNZIONE DELAY- Attiva/Disattiva la Funzione Delay- Non attivabile se è attiva l’Intensiva	-
	- Premuto brevemente accende/spegne l’impianto d’illuminazione.- Premuto per 2 secondi circa accende/spegne l’impianto d’illuminazione ad intensità ridotta..	-

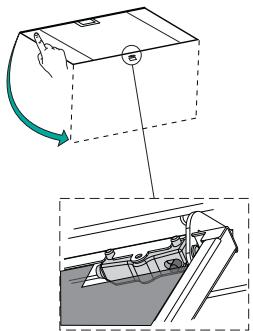

Pulizia dei Comfort Panel

• Aprire il Comfort Panel tirandolo.
• Sganciare il pannello dal corpo cappa facendo scorrere l'apposita leva del perno di fissaggio.
• Il comfort panel non va assolutamente lavato in lavastoviglie.
• Pulirlo esternamente con un panno umido e detersivo liquido neutro.
• Pulirlo anche internamente utilizzando un panno umido e detergente neutro; non utilizzare panni o spugne bagnate, né getti d'acqua; non utilizzare sostanze abrasive.
• Ad operazione ultimata riagganciare il pannello al corpo cappa e richiuderlo.

Filtri antigrasso metallici

Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando tutti i Led dei comandi sono accesi fissi o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

Reset del segnale di allarme

- Premere il tasto T1 (vedi paragrafo Uso).

Pulizia Filtri

• Aprire il comfort panel.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Richiudere il comfort panel.

- Non è lavabile e non è rigenerabile, va sostituito quando tutti i Led dei comandi sono accesi lampeggiando o almeno ogni 4 mesi.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
• Tenere premuto il tasto Delay (T4) della tastiera per 5 secondi e saranno visualizzati:
• 2 lampeggi Led (L1-L2-L3)- Allarme saturazione Filtro Carbone attivo ATTIVATO
• 1 lampeggio Led (L1-L2-L3)- Allarme saturazione Filtro al Carbone attivo DISATTIVATO.

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

Reset del segnale di allarme

- Premere il tasto T1 (vedi paragrafo Uso).

Sostituzione Filtro

• Aprire il comfort panel.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antiodore al Carbone attivo saturo, come indicato in figura.
• Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.
• Richiudere il comfort panel.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade alogene da 20 W

• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione ad inserire correttamente i due spinotti nella sede del Supporto.
