Tipo di prodotto	Piano cottura in vetroceramica
Marca	Bosch
Modello	PIA611B68E
Numero di fuochi	4
Tipo di fuochi	Induzione
Dimensioni (L x P x A)	59,2 x 52,2 x 5,1 cm
Peso netto	Circa 11 kg
Alimentazione elettrica	230 V / 50 Hz, 7,4 kW
Funzione PowerBoost	Sì, su tutti i fuochi
Funzione FlexInduction	Sì (zona flessibile)
Funzione riconoscimento pentola	Sì
Funzione timer	Sì, con spegnimento automatico
Funzione blocco bambini	Sì
Funzione spegnimento di sicurezza	Sì
Indicatore di calore residuo	Sì, per ogni fuoco
Livelli di potenza	17 (da 1 a 9 più boost)
Tipo di comando	DirectSelect tattile
Display	Numerico, con indicazioni luminose
Collegamento elettrico	Monofase o trifase a seconda del modello
Manutenzione e pulizia	Pulire con un panno morbido e un prodotto per vetroceramica
Sicurezza	Blocco bambini, spegnimento automatico, rilevamento del recipiente
Ricambi	Disponibili tramite il servizio post-vendita Bosch
Riparabilità	Indice di riparabilità 8,4/10
Informazioni generali	Conforme alla norma EN 60335-2-6

Domande frequenti - PIA611B68E BOSCH

Come accendere il piano cottura?

Premere il pulsante Accensione/Spegnimento per circa 1 secondo. Viene emesso un segnale acustico e il display si accende.

Come utilizzare la funzione PowerBoost?

Selezionare un fuoco, quindi premere il tasto Boost. La potenza massima viene attivata per un massimo di 10 minuti.

Come attivare il blocco bambini?

Tenere premuto il tasto Blocco per 4 secondi. Appare un simbolo di lucchetto. Per disattivare, ripetere l'operazione.

Cosa fare se il piano cottura non scalda?

Verificare che la pentola sia compatibile con induzione (test con un magnete). Assicurarsi che sia ben centrata sul fuoco. Verificare anche che il blocco bambini non sia attivato.

Come pulire la vetroceramica?

Utilizzare un detergente speciale per vetroceramica e un panno morbido. Non utilizzare mai pagliette di ferro o abrasivi. Pulire dopo ogni utilizzo quando la superficie è tiepida.

Qual è la potenza totale del piano?

La potenza totale è di 7,4 kW (230 V). In caso di utilizzo simultaneo di più fuochi, la potenza può essere limitata automaticamente.

Come utilizzare la zona FlexInduction?

La zona flessibile consente di utilizzare un unico grande fuoco o due fuochi separati. Per attivarla, premere il tasto Flex e posizionare una pentola grande o una piastra di cottura.

Cosa significa il display 'E' o 'Er'?

Un codice di errore indica un malfunzionamento. Annotare il codice e contattare il servizio post-vendita Bosch. Ad esempio, 'E0' può corrispondere a un guasto elettronico.

Come impostare il timer?

Selezionare un fuoco, quindi premere il tasto Timer. Utilizzare i tasti + o - per impostare il tempo (da 1 a 99 minuti). Il timer spegne automaticamente il fuoco.

Dove trovare il numero di serie?

Il numero di serie (E-Nr.) si trova su una targhetta sotto il piano cottura, visibile dopo aver rimosso la cornice o sul bordo laterale.

MANUALE UTENTE PIA611B68E BOSCH

[it] Istruzioni per l'uso e il montaggio .....56

PIA..B...

	g^*	b^*
	1.400 W	1.800 W∅ 14,5
	1.800 W	2.500 W∅ 18

IEC 60335-2-6

Dommages Cause Mesure

Indicazioni importanti 59

Preparazione dei mobili per il montaggio, figure 1/2/3/4.. 59

Installare l'apparecchio, figure 5/6....60

Modificare l'intensità di connessione 13 / 16 Ampere, figura 7....60

Smontare l'apparecchio.... 60

ISTRUZIONI PER L'USO 61

Norme di sicurezza.... 61

Cause dei danni....62

Tutela dell'ambiente 63

Smaltimento ecocompatibile ....63

Consigli in materia di risparmio energetico.... 63

La cottura a induzione 63

Vantaggi della cottura a induzione....63

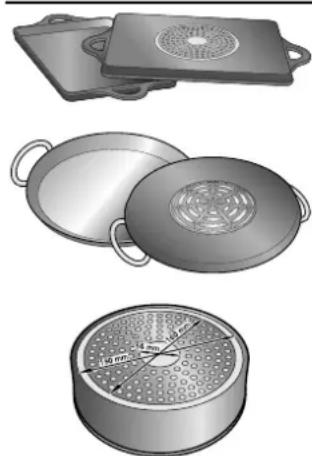

Recipienti....63

Conoscere l'apparecchio.... 64

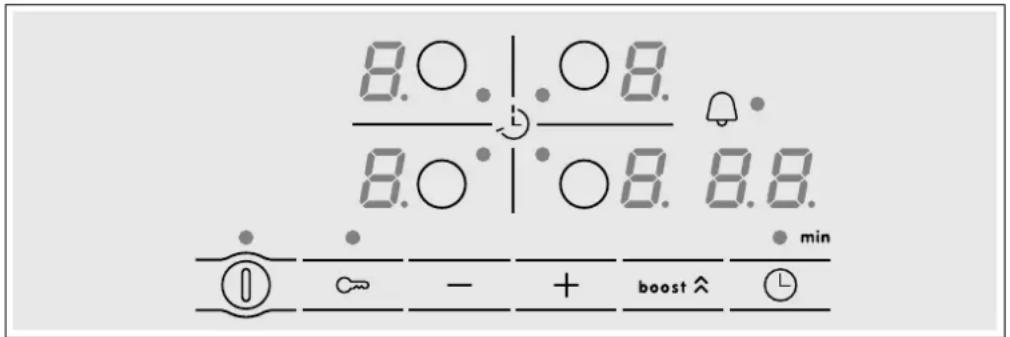

Il pannello comandi 64

Le zone di cottura....64

Spia del calore residuo....64

Programmazione del piano di cottura 65

Accensione e spegnimento del piano di cottura.... 65

Regolazione zona di cottura....65

Tabella di cottura 65

Sicurezza bambini....66

Attivazione e disattivazione della sicurezza bambini ...... 66

Sicurezza bambini automatica ....66

Funzione Powerboost 67

Attivazione 67

Come disattivare la funzione 67

Funzione programmazione del tempo.... 67

Spegnimento automatico di una zona di cottura....67

La suoneria ....67

Limite automatico di tempo.... 68

Impostazioni base 68

Accedere alle impostazioni base.... 69

Accorgimenti e pulizia 69

Piano di cottura 69

Cornice del piano di cottura 69

Riparazione dei guasti 70

Rumori normali durante il funzionamento dell'apparecchio70

Servizio di assistenza tecnica.... 71

Piatti testati....71

ISTRUZIONI PER IL MONTAGGIO

Montaggio

Indicazioni importanti

Sicurezza: la sicurezza durante l'uso è garantita solo se l'installazione è stata effettuata in modo corretto dal punto di vista tecnico e in conformità con le presenti istruzioni per il montaggio. I danni causati da un montaggio inadeguato saranno di responsabilità dell'installatore.

Collegamento elettrico: può essere effettuato solo da un tecnico specializzato autorizzato. È opportuno rispettare le disposizioni della società di fornitura di energia elettrica locale.

Tipo di collegamento: l'apparecchio appartiene alla classe di protezione I e può essere utilizzato esclusivamente in combinazione con una connessione dotata di conduttore di messa a terra.

Il fabbricante non è responsabile del funzionamento inadeguato e dei possibili danni causati da installazioni elettriche non adeguate.

Installazione: l'apparecchio deve essere collegato a una rete fissa e devono essere installati dispositivi di interruzione dell'alimentazione di rete, conformemente alle pertinenti regolamentazioni.

Montaggio ad incasso sotto il piano di lavoro: le piastre a induzione possono essere installate esclusivamente sopra cassetti, forni a ventilazione forzata della stessa marca, o lavastoviglie della stessa marca. Non è possibile installare sotto il piano di cottura frigoriferi, forni non ventilati o lavatrici.

Cavo di alimentazione: non bloccare il cavo di alimentazione né farlo passare lungo bordi taglienti. Nel caso in cui sotto il piano di cottura sia montato un forno, far passare il cavo dagli angoli posteriori del forno fino alla scatola di collegamento. Deve essere collocato in modo che non sia a contatto con parti calde del piano di cottura o del forno.

Piano di lavoro: piatto, orizzontale e stabile. Attenersi alle istruzioni del fabbricante del piano di lavoro.

Garanzia: la garanzia del prodotto non è valida se l'installazione, la connessione o il montaggio vengono effettuati in maniera impropria.

Avvertenza: Qualsiasi tipo di manipolazione all'interno dell'apparecchio, inclusa la sostituzione del cavo di alimentazione, deve essere effettuata esclusivamente da personale del servizio di assistenza tecnica debitamente formato.

Preparazione dei mobili per il montaggio, figure 1/2/3/4

Mobili ad incasso: resistenti a una temperatura minima di 90°C.

Foro: rimuovere i trucioli dopo le operazioni di taglio.

Superfici di taglio: chiuderle ermeticamente con materiale resistente al calore.

Montaggio sopra il cassetto, figura 2a

Gli oggetti metallici che si trovano nel cassetto potrebbero raggiungere temperature elevate a causa del ricircolo dell'aria proveniente dalla ventilazione del piano; si raccomanda, quindi, di utilizzare un supporto intermedio.

Supporto intermedio: si può utilizzare un pannello di legno (figura 3) oppure acquistare un accessorio adeguato presso il nostro servizio di assistenza tecnica. Il codice di riferimento di questo accessorio è 686002.

Il piano di lavoro: deve avere uno spessore minimo di 20 mm.

La distanza tra la parte superiore del piano di lavoro e la parte superiore del cassetto deve essere di 65 mm.

Montaggio su forno, figura 2b

Il piano di lavoro: deve avere uno spessore minimo di 30 mm.

Avvertenza: Controllare nelle istruzioni per il montaggio del forno se la distanza tra piano cottura e forno deve essere aumentata.

Ventilazione: la distanza tra forno e piano di cottura deve essere di almeno 5 mm.

Montaggio sopra una lavastoviglie

È necessario installare un accessorio intermedio. Tale accessorio dovrà essere richiesto al nostro servizio di assistenza tecnica. Il codice di riferimento di questo accessorio è 686002.

Il piano di lavoro: deve avere uno spessore minimo di 20 mm e massimo di 40 mm.

La distanza tra la parte superiore del piano di lavoro e la parte superiore della lavastoviglie deve essere di:

• 60 mm nel caso in cui venga installato su una lavastoviglie compatta.
• 65 mm nel caso in cui venga installato su una lavastoviglie di altro tipo.

Ventilazione, figura 4

Per assicurare la ventilazione del piano di cottura, è necessario:

■ disporre di un'apertura nella parte superiore della parete posteriore del mobile (figura 4a).
- separare la parte posteriore del mobile dalla parete della cucina (figura 4b).

Installare l'apparecchio, figure 5/6

Avvertenza: Per il montaggio del piano di cottura usare guanti protettivi. Le superfici non visibili potrebbero presentare bordi taglienti.

Collegare l'apparecchio alla rete elettrica e verificare il funzionamento.

■ Tensione, vedere la targhetta dei dati.
■ Eseguire il collegamento attenendosi strettamente al relativo schema (figura 6).
1. Marrone
2. Blu
3. Giallo e verde

Modificare l'intensità di connessione 13 / 16 Ampere, figura 7

Prima di utilizzare il piano per la prima volta, si prega di verificare che l'intensità di connessione del piano sia corretta.

Per modificare l'intensità del piano, effettuare i seguenti passaggi:

1. Accendere il piano di cottura con l'interruttore principale. Non collocare alcun recipiente nelle zone di cottura.
2. Nei successivi 60 secondi, regolare tutte le zone di cottura al livello di potenza desiderato secondo l'intensità di connessione prevista, vedere tabella.

Livello di potenza Intensità di connessione espressa in ampere
2	16 A
3	13 A

1. Spegnere le zone di cottura, una dopo l'altra, cominciando dalla zona di cottura inferiore destra e procedendo in senso antiorario.
2. Nell'indicatore visivo delle zone di cottura laterali destre è riportata l'intensità di connessione selezionata.
3. Spegnere il piano di cottura con l'interruttore principale.

L'intensità di connessione selezionata rimarrà correttamente in memoria.

Smontare l'apparecchio

Scollegare l'apparecchio dalla rete elettrica.

Estrarre il piano di cottura premendo dal basso.

Attenzione!

Danni all'apparecchio Non cercare di estrarre l'apparecchio facendo leva da sopra.

ISTRUZIONI PER L'USO

Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il sito Internet www.bosch-home.com e l'eShop www.bosch-eshop.com

⚠️ Norme di sicurezza

Leggere attentamente le presenti istruzioni per l'uso. Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio e il certificato di identificazione dell'apparecchio in caso di un utilizzo futuro e cessione a terzi.

Verificare le condizioni dell'apparecchio dopo averlo estratto dall'imballaggio. In caso di danni provocati dal trasporto, non collegare l'apparecchio, contattare il Servizio di Assistenza Tecnica e riportare per iscritto i danni riscontrati; in caso contrario, si perderà il diritto a qualunque tipo di indennizzo.

Questo apparecchio deve essere installato secondo le istruzioni per il montaggio fornite.

Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. Utilizzare l'apparecchio per la preparazione di cibi e bevande. Prestare attenzione all'apparecchio durante il suo funzionamento. Utilizzare l'apparecchio esclusivamente in luoghi chiusi.

Non utilizzare alcuna copertura del piano di cottura. Potrebbe causare incidenti, dovuti ad es. al surriscaldamento, alla formazione di fiamme o agli schizzi di materiale.

Non utilizzare dispositivi di protezione o griglie di protezione per bambini non adatti. Potrebbero causare incidenti.

Questo apparecchio non è da utilizzare con un timer esterno o un telecomando separato.

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.

I bambini non devono utilizzare l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzare l'apparecchio da soli a meno che non abbiano un'età superiore agli 8 anni e che siano assistiti da parte di un adulto.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni.

Le persone che hanno subito l'impianto di un pace-maker o di un dispositivo medico simile devono fare particolarmente attenzione quando utilizzano o si avvicinano ai piani di cottura ad induzione. Consultare il medico o il fabbricante del dispositivo per assicurarsi che sia conforme alla normativa vigente e per informarsi sulle possibili incompatibilità.

Pericolo di incendio!

L'olio o il burro caldi si incendiano rapidamente. Non lasciare mai incustoditi sul fuoco l'olio o il burro caldi. Non utilizzare mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.
- Le zone di cottura si surriscaldano molto. Non appoggiare mai oggetti infiammabili sul piano di cottura. Non appoggiare alcun oggetto sul piano di cottura.
L'apparecchio si surriscalda. Non riporre mai oggetti infiammabili o spray nei cassetti sotto il piano di cottura.
Il piano di cottura si spegne e non reagisce più ai comandi; potrebbe riaccendersi da solo in un secondo momento. Disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Pericolo di scottature!

- Le zone di cottura e le superfici vicine, in particolare il telaio del piano di cottura eventualmente presente, si surriscaldano molto. Non toccare mai le superfici ad alta temperatura. Tenere lontano i bambini.

Il piano di cottura riscalda ma l'indicatore non funziona Disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
Gli oggetti in metallo diventano subito molto caldi se appoggiati sul piano di cottura. Non lasciare mai sul piano di cottura oggetti in metallo quali ad es. coltelli, forchette, cucchiai e coperchi.
Dopo ogni uso, spegnere sempre il piano di cottura con l'interruttore principale. Non aspettare che il piano di cottura si spenga automaticamente per la mancanza di recipienti.

Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzare detergenti ad alta pressione o dispositivi a getto di vapore.

- Un apparecchio difettoso può causare delle scosse elettriche. Non mettere mai in funzione un apparecchio difettoso. Togliere la spina o disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

■ Rotture, incrinature o crepe nella vetroceramica possono causare scariche elettriche. Disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Pericolo di guasto!

Questo piano è dotato di un ventilatore situato nella parte inferiore. Non conservare, nell'eventuale cassetto posto sotto il piano di cottura, oggetti piccoli o fogli di carta che, se aspirati, potrebbero rompere il ventilatore e pregiudicare il raffreddamento.

Lasciare una distanza minima di 2 cm tra il contenuto del cassetto e l'ingresso del ventilatore.

Pericolo di lesioni!

• Durante la cottura a bagnomaria il piano di cottura e le stoviglie potrebbero creparsi a causa del surriscaldamento. Nel bagnomaria, la stoviglia non deve essere a contatto diretto con il fondo della pentola piena d'acqua. Utilizzare esclusivamente stoviglie termoresistenti.
  Se tra il fondo della pentola e la zona di cottura è presente del liquido, le pentole possono improvvisamente "saltare in aria". Tenere sempre asciutti la zona di cottura e il fondo delle pentole.

Cause dei danni

Attenzione!

■ Le basi ruvide dei recipienti possono rigare il piano di cottura.
■ Non posizionare alcun recipiente vuoto nella zona di cottura. Potrebbe provocare danni.
Non collocare alcun recipiente caldo sul pannello comandi, nell'area delle spie o sulla cornice del piano di cottura. Potrebbe provocare danni.
- La caduta di oggetti duri o appuntiti sul piano di cottura può provocare danni.
La carta d'alluminio e i recipienti in plastica possono fondersi se posizionati sulla zona di cottura calda. Non si consiglia l'uso di lamine protettive sul piano di cottura.

Panoramica generale

Nella seguente tabella, sono riportati i danni più frequenti:

Danni Causa Rimedio

Macchie Fuoriuscita di alimenti Eliminare immediatamente gli alimenti fuoriusciti con un raschietto per vetro.
	Prodotti per la pulizia sconsigliati Utilizzare prodotti per la pulizia adatti al piano di cottura.
Rigature Sale, zucchero e sabbia Non utilizzare il piano di cottura come piano d'appoggio o di lavoro.
	La base ruvida dei recipienti può grafiare la vetroceramica Controllare i recipienti.
Decolorazioni Prodotti per la pulizia sconsigliati Utilizzare prodotti per la pulizia adatti al piano di cottura.
	Sfregamento dei recipienti Spostare pentole e padelle sollevandole.
Scrostature Zucchero, sostanze ad alto contenuto di zucchero	Eliminare immediatamente gli alimenti fuoriusciti con un raschietto per vetro.

Tutela dell'ambiente

Smaltimento ecocompatibile

Si prega di smaltire le confezioni nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Consigli in materia di risparmio energetico

Utilizzare sempre il coperchio corrispondente ad ogni pentola. Quando si cucina senza coperchio, il consumo di energia è alquanto maggiore. Utilizzare un coperchio di vetro per poter vedere all'interno senza necessità di sollevarlo.

• Utilizzare recipienti a base piatta. Se la base non è piatta, il consumo di energia è maggiore.
  Il diametro della base dei recipienti deve corrispondere alle dimensioni della zona di cottura. Attenzione: i fabbricanti di recipienti indicano, generalmente, il diametro superiore del recipiente che spesso è superiore al diametro della base del recipiente.
  ■ Per piccole quantità, utilizzare recipienti piccoli. Un recipiente grande e poco riempito ha bisogno di molta energia.
  Per la cottura, utilizzare poca acqua. In tal modo, si risparmia energia e si conservano tutte le vitamine e i minerali delle verdure.
• Selezionare il livello di potenza più basso necessario alla cottura. Un livello troppo alto rappresenta uno spreco di energia.

La cottura a induzione

Vantaggi della cottura a induzione

La cottura a induzione implica un cambio radicale del tradizionale modo di riscaldamento perché il calore si genera direttamente nel recipiente. Per questo motivo, presenta una serie di vantaggi:

• Risparmio di tempo mentre si cucina o si frigge, grazie al riscaldamento proveniente direttamente dal recipiente.
  ■ Risparmio di energia.
• Cura e pulizia più semplici. Gli alimenti fuoriusciti non si bruciano con rapidità.
  ■ Controllo di temperatura e sicurezza; agendo sulla manopola di comando, il piano si accende o si spegne immediatamente. La zona di cottura a induzione smette di produrre potenza se si toglie il recipiente senza averla prima scollegata.

Recipienti

Solo i recipienti ferromagnetici sono adatti alla cottura a induzione e possono essere di:

■ acciaio smaltato
ghisa
■ stoviglie speciali per induzione in acciaio inossidabile.

Per sapere se i recipienti sono adeguati, verificare che siano attratti da un magnete.

Esiste un altro tipo di recipienti per induzione, la cui base non è del tutto ferromagnetica.

Se si utilizzano grandi recipienti con un'area ferromagnetica di diametro inferiore, si riscalda soltanto la zona ferromagnetica, per cui la distribuzione del calore potrebbe non essere omogenea.

I recipienti con parti di alluminio inserite nella base, riducono l'area ferromagnetica e, pertanto, la potenza fornita può essere inferiore e possono verificarsi problemi di rilevamento, compreso il mancato rilevamento.

Per una buona cottura, è consigliabile che il diametro dell'area ferromagnetica del recipiente corrisponda alle dimensioni della zona di cottura. Se il recipiente non viene rilevato in una zona di cottura, provare nella zona di diametro immediatamente inferiore.

Recipienti non adeguati

Non utilizzare mai diffusori o recipienti di:

vetro
■ terracotta
rame
alluminio

■ acciaio fine normale

Caratteristiche della base del recipiente

Le caratteristiche della base dei recipienti possono influire sulla omogeneità del risultato di cottura. Recipienti fabbricati con materiali che favoriscono la diffusione del calore, come i recipienti "sandwich" di acciaio inossidabile, ripartiscono il calore uniformemente, consentendo di risparmiare tempo ed energia.

Assenza di recipiente o dimensioni non adeguate

Se non si colloca un recipiente sulla zona di cottura selezionata o se questo non è del materiale o delle dimensioni adatte, il grado di cottura visualizzato nell'indicatore della zona di cottura lampeggia. Perché smetta di lampeggiare, collocare un recipiente adeguato. Se si ritarda oltre 90 secondi, la zona di cottura si spegne automaticamente.

Recipienti vuoti o con base sottile

Non riscaldare recipienti vuoti e non utilizzare recipienti con base sottile. Il piano di cottura è dotato di un sistema interno di sicurezza ma un recipiente vuoto può scaldarsi così rapidamente che la funzione di "disattivazione automatica" può

non avere il tempo di reagire, con il conseguente raggiungimento di una temperatura molto elevata. La base del recipiente potrebbe arrivare a fondersi e danneggiare il vetro del piano. In tal caso, non toccare il recipiente e spegnere la zona di cottura. In caso di mancato funzionamento dopo il raffreddamento, contattare il Servizio di Assistenza Tecnica.

Rilevamento del recipiente

Ogni zona di cottura ha un limite minimo di rilevamento del recipiente che varia in funzione del materiale del recipiente che si sta utilizzando. Per questo motivo, si deve utilizzare la zona di cottura più adeguata al diametro del recipiente.

Conoscere l'apparecchio

A pagina 2 si trovano le informazioni in merito a dimensioni e prestazioni delle zone di cottura.

Il pannello comandi

Superfici di comando

1	Interruttore principale
○	Selezione della zona di cottura
-/+	Selezione delle impostazioni
boost ∧	Funzione Powerboost
L	Funzione di programmazione del tempo
∞	Sicurezza bambini

Spie
0	Operatività
1-9	Livelli di potenza
6	Funzione Powerboost
H/h	Calore residuo
00	Funzione di programmazione del tempo

Superfici di comando

Premendo un simbolo, si attiva la funzione corrispondente.

Avvertenza: Mantenere sempre asciutte le superfici di comando. L'umidità può compromettere il funzionamento.

Le zone di cottura

Zona di cottura

○ Zona di cottura semplice Utilizzare un recipiente delle dimensioni idonee.

Utilizzare solo recipienti adatti alla cottura a induzione, vedere il paragrafo “Recipienti adeguati”.

Spia del calore residuo

Il piano di cottura è dotato, in ogni zona di cottura, di una spia del calore residuo che segnala quali zone sono ancora calde. Evitare quindi di toccare la zona di cottura che visualizza questa spia.

Anche quando il piano di cottura è spento, la spia h o H rimane illuminata se la zona di cottura è ancora calda.

Rimuovendo il recipiente prima di aver spento la zona di cottura, vengono visualizzate alternatamente la spia h o H e il livello di potenza selezionato.

Programmazione del piano di cottura

Questo capitolo illustra la modalità di programmazione di una zona di cottura. La tabella riporta i livelli di potenza e i tempi di cottura dei diversi piatti.

Accensione e spegnimento del piano di cottura

Accendere e spegnere il piano di cottura mediante l'interruttore principale.

Accensione: Premere il simbolo ①. Viene emesso un segnale acustico. La spia situata vicino all'interruttore principale e le spie ② delle zone di cottura si illuminano. Il piano di cottura è pronto per il funzionamento.

Spegnimento: premere il simbolo ① fino allo spegnimento delle spie. Tutte le zone di cottura sono spente. La spia del calore residuo resta illuminata fino a che le zone di cottura non si sono raffreddate a sufficienza.

Avvertenze

Il piano di cottura si spegne automaticamente quando tutte le zone di cottura rimangono spente per oltre 20 secondi.
■ Le impostazioni selezionate restano memorizzate per 4 secondi dopo lo spegnimento. Se si riaccende il piano di cottura in questo intervallo di tempo, le impostazioni saranno le stesse.

Regolazione zona di cottura

Selezionare il livello di potenza desiderato con i simboli + e -.

Livello di potenza 1 = potenza minima.

Livello di potenza 9 - potenza massima.

Ogni livello di potenza dispone di un'impostazione intermedia.

Quest'ultima è segnalata da un punto.

Selezionare la zona di cottura e il livello di potenza

Il piano di cottura deve essere acceso.

1. Selezionare la zona di cottura con il simbolo ○.

2. Nei 10 secondi successivi, premere il simbolo + o -. Viene visualizzata l'impostazione base:

Simbolo + livello di potenza 9

Simbolo - livello di potenza 4

Il livello di potenza è stato impostato.

Modifica del livello di potenza

Selezionare la zona di cottura e premere il simbolo + o - fino a quando non viene visualizzato il livello di potenza desiderato.

Spegnere la zona di cottura

Selezionare la zona di cottura e, successivamente, premere il simbolo + o - finché non viene visualizzato 0.

La zona di cottura si spegne e viene visualizzata la spia del calore residuo.

Avvertenze

Se non è stato collocato un recipiente nella zona di cottura, il livello di potenza selezionato lampeggia. Trascorso un intervallo di tempo predefinito, la zona di cottura si spegne.
Se è stato collocato un recipiente nella zona di cottura prima di accendere il piano di cottura, questo verrà rilevato entro 20 secondi dopo aver premuto l'interruttore principale e la zona di cottura verrà selezionata automaticamente. Una volta avvenuto il rilevamento, selezionare il livello di potenza entro i 20 secondi successivi, altrimenti la zona di cottura si spegnerà.

Anche se viene collocato più di un recipiente, all'accensione del piano di cottura, ne verrà rilevato solo uno.

Tabella di cottura

La tabella seguente riporta alcuni esempi.

Utilizzare il livello di potenza 9 per l'inizio della cottura.

Se si scaldano purè, creme e salse dense, mescolare spesso.

Livello di potenza

Fondere

Cioccolato, cioccolato da copertura 1-1.

Burro, miele, gelatina 1-2

Scaldare e mantenere caldo

Minestrone (ad es. lenticchie) 1-2

Latte** 1.-2.

Salsicce scaldate in acqua** 3-4

Scongelare e riscaldare

Spinaci surgelati 3-4

Gulasch surgelato 3-4

* Cottura senza coperchio

** Senza coperchio

*** Girare spesso

Livello di potenza

Cucinare a fuoco lento, bollire a fuoco lento

Crocchette di patate* 4.-5.

Pesce* 4-5

Salse bianche, ad es. besciamella 1-2

Salse battute, ad es. salsa bernese, salsa olandese 3-4

Bollire, cucinare a vapore, rosolare

Riso (con quantità doppia d'acqua) 2-3

Riso al latte 1.-2.

Patate 4-5

Pasta* 6-7

Stufato, minestre 3.-4.

Verdure 2.-3.

Verdure, surgelate 3.-4.

Stufato in pentola a pressione 4.-5.

Stufare

Rollato di carne 4-5

Stufato 4-5

Gulasch 3.-4.

Arrostire / Friggere con poco olio\*\*

Bistecche, braciole (al naturale o impanate) 6-7

Bistecca (3 cm di spessore) 7-8

Petto (2 cm di spessore)*** 5-6

Hamburger, polpette di carne (3 cm di spessore)*** 4.-5.

Pesce e filetto di pesce al naturale 5-6

Pesce e filetto di pesce impanato 6-7

Gamberi e gamberetti 7-8

Piatti surgelati, ad es. soffritti 6-7

Crêpe 6-7

Frittata 3.-4.

Friggere\*\* (150-200g per porzione in 1-2 l di olio)

Prodotti surgelati, ad es. patatine fritte, nugget di pollo 8-9

Carne, ad es. pezzi di pollo 6-7

Pesce, verdure o funghi, impanati o in pastella, ad es. champignon 6-7

Pasticceria, ad es. meringhe, frutta fritta in pastella 4-5

* Cottura senza coperchio

** Senza coperchio

*** Girare spesso

Sicurezza bambini

Il piano di cottura può essere protetto contro collegamenti involontari per impedire che i bambini accendano le zone di cottura.

Attivazione e disattivazione della sicurezza bambini

Il piano di cottura deve essere spento.

Attivazione: premere il simbolo per 4 secondi circa. La spia situata accanto al simbolo si illumina per 10 secondi. Il piano di cottura viene bloccato.

Disattivazione: premere il simbolo ≈ per 4 secondi circa. Il blocco viene disattivato.

Sicurezza bambini automatica

Con questa funzione, la sicurezza bambini si attiva automaticamente a condizione che si spenga il piano di cottura.

Attivazione e disattivazione

Nel capitolo Impostazioni base sono riportate le informazioni relative al collegamento della sicurezza bambini automatica.

Funzione Powerboost

Con la funzione Powerboost si possono riscaldare grandi quantità d'acqua più rapidamente rispetto ai tempi previsti con il livello di potenza 9.

Tutte le zone di cottura dispongono di questa funzione.

Attivazione

Il piano di cottura deve restare acceso, ma non deve presentare alcuna zona di cottura in funzione.

1. Selezionare una zona di cottura.
2. Premere il simbolo boost^.

La spia b si illumina.

La funzione è attivata.

Avvertenza: Accendendo alcune zone di cottura con la funzione Powerboost attiva, nell'indicatore visivo della zona di cottura lampeggeranno i simboli 6 e 9; dopodiché sarà possibile regolare il livello di potenza 9. La funzione Powerboost si disattiva.

Come disattivare la funzione

1. Selezionare una zona di cottura.
2. Premere il simbolo boost^.

La spia b scompare mentre la zona di cottura tornerà al livello di potenza 9.

La funzione è disattivata.

Avvertenza: In determinate circostanze, la funzione Powerboost può disattivarsi automaticamente per proteggere i componenti elettrici all'interno della piastra.

Funzione programmazione del tempo

Questa funzione può essere utilizzata in due modi differenti:

■ per spegnere automaticamente una zona di cottura.
■ come suoneria.

Spegnimento automatico di una zona di cottura

La zona si spegne automaticamente una volta trascorso il tempo selezionato.

Programmazione del tempo di cottura.

Il piano di cottura deve essere acceso:

1. Selezionare la zona di cottura e il livello di potenza desiderato.
2. Premere il simbolo Ⓧ. La spia ● della zona di cottura si illumina. Nell'indicatore visivo della funzione di programmazione del tempo è visualizzato 00.
3. Premere il simbolo + o -. Viene visualizzata l'impostazione base:

Simbolo +: 30 minuti.

Simbolo -: 10 minuti.

1. Premere i simboli + o - fino a quando non viene visualizzato il tempo di cottura desiderato.

Dopo alcuni secondi, il tempo di cottura inizia a scorrere.

Avvertenza: È possibile programmare automaticamente lo stesso tempo di cottura per tutte le zone. Il tempo programmato trascorrerà in modo indipendente per ognuna delle zone di cottura.

Nel capitolo Impostazioni base sono riportate le informazioni relative alla programmazione automatica del tempo di cottura.

Modifica o annullamento del tempo

Selezionare la zona di cottura. Premere il simbolo Ⓧ e modificare il tempo di cottura con il simbolo + o - oppure regolare a 00.

Fine tempo programmato

La zona di cottura si spegne. Viene emesso un segnale acustico e nell'indicatore visivo della funzione di programmazione del tempo viene visualizzato 00 per 10 secondi. La spia ● della zona di cottura si illumina. Premendo il simbolo Ⓤ, le spie si spengono e il segnale acustico si interrompe.

Avvertenze

Se è stato programmato il tempo di cottura di diverse zone, nell'indicatore visivo della funzione di programmazione del tempo viene visualizzato sempre il tempo della zona di cottura selezionata.
- È possibile programmare un tempo di cottura massimo di 99 minuti.

La suoneria

La suoneria consente di programmare un periodo di tempo fino a 99 minuti. Non dipende dalle altre regolazioni. Questa funzione non spegne automaticamente una zona di cottura.

Per programmare

1. Il contaminuti può essere selezionato in due diversi modi:

Se è stata selezionata la zona di cottura: premere 2 volte il simbolo ⏻.
Se non è stata selezionata la zona di cottura: premere il simbolo ⏻.

Si illumina la spia ● situata accanto al simbolo ♀.

Nell'indicatore visivo della funzione di programmazione del tempo è visualizzato 00.

1. Premere il simbolo + o -. Viene visualizzata l'impostazione base.

Simbolo +: 10 minuti.

Simbolo -: 5 minuti.

1. Regolare il tempo desiderato con i simboli + o -.

Dopo alcuni secondi, il tempo impostato inizia a scorrere.

Modifica o annullamento del tempo

Premere più volte il simbolo ⏻ finché la spia ● situata accanto al simbolo ♀ non si illumina. Modificare il tempo o impostare a 00 con i simboli + o -.

Fine tempo programmato

Si avverte un segnale acustico. Nell'indicatore visivo della funzione di programmazione del tempo è visualizzato 00. Dopo 10 secondi, le spie si spengono.

Premendo il simbolo Ⓤ, le spie si spengono e il segnale acustico si interrompe.

Limite automatico di tempo

Se la zona di cottura rimane in funzione per un periodo di tempo prolungato e non si effettua alcuna modifica delle regolazioni, si attiva la funzione limite automatico di tempo.

La zona di cottura cessa di emettere calore. Nell'indicatore visivo della zona di cottura lampeggiano alternatamente F, 8 e la spia del calore residuo h/H.

Premendo un simbolo qualsiasi, la spia si spegne. A questo punto, è possibile regolare la zona di cottura.

Una volta attivato il limite automatico, lo stesso varia in funzione del livello di potenza selezionato (da 1 a 10 ore).

Impostazioni base

L'apparecchio presenta varie impostazioni base. Queste impostazioni si possono adattare alle esigenze di ciascun utente.

Spia Funzione

c1	Sicurezza bambini automatica0 Disattivata.*1 Attivata.
c2	Segnali acustici0 Segnale di conferma e segnale di errore disattivati.1 Solo il segnale di errore è attivato.2 Solo il segnale di conferma è attivato.3 Tutti i segnali attivati.*
c5	Programmazione automatica del tempo di cottura.0 Spento.*1-99 Tempo di scollegamento automatico.
c6	Durata del segnale di avviso della funzione di programmazione del tempo1 10 secondi*.2 30 secondi.3 1 minuto.
c7	Funzione Power-Management0 = Disattivata.*1 = 1000 W (potenza minima).1. = 1500 W.2 = 2000 W....9 o 9. = potenza massima del piano di cottura.**
c9	Tempo di selezione della zona di cottura0 Ilimitato: rimane selezionata l'ultima zona di cottura programmata.*1 Limitato: la zona di cottura rimane selezionata solo per 10 secondi.
c0	Tornare alle impostazioni predefinite0 Impostazioni personalizzate.*1 Tornare alle impostazioni di fabbrica.

*Impostazione di fabbrica
**La potenza massima del piano di cottura varia in base alla configurazione dell'intensità di collegamento realizzata in fase di installazione. Al fine di non superare tale valore massimo, il piano di cottura presenta una serie di componenti che gestiscono automaticamente la potenza, distribuendola tra le zone di cottura accese in funzione delle necessità.

Accedere alle impostazioni base

Il piano di cottura deve essere spento.

1. Accendere il piano di cottura.
2. Nei successivi 10 secondi, mantenere premuto il simbolo ∞ per 4 secondi circa.

Negli indicatori visivi, si illuminano c e l alternatamente e 0 come impostazione predefinita.

1. Premere più volte il simbolo ∞ fino a visualizzare la spia della funzione desiderata.

2. Selezionare quindi la regolazione desiderata con i simboli + e -.

1. Premere nuovamente il simbolo ≅ per 4 secondi circa.

Le impostazioni vengono salvate correttamente

Uscire

Per uscire dalle impostazioni di base, spegnere il piano di cottura con l'interruttore principale.

Accorgimenti e pulizia

I consigli e istruzioni riportati nel presente capitolo contengono informazioni utili per la pulizia e la manutenzione ottimali del piano di cottura

Piano di cottura

Pulizia

Pulire il piano dopo ogni cottura. In questo modo, è possibile evitare che i residui di cibo aderiscano alla superficie bruciandosi. Non pulire il piano di cottura fino a che non è sufficientemente freddo.

Utilizzare esclusivamente prodotti per la pulizia concepiti per piani di cottura. Rispettare le indicazioni riportate sulla confezione di ciascun prodotto.

Non utilizzare mai:

■ Prodotto per lavastoviglie non diluito
■ Detergente per lavastoviglie
■ Prodotti abrasivi
■ Prodotti corrosivi come spray per forni o smacchiatori
■ Spugne che graffiano
■ Pulitori ad alta pressione o apparecchi per la pulizia a vapore

Il modo migliore per eliminare la sporcizia resistente è quello di utilizzare un raschietto per vetro. Rispettare le indicazioni del fabbricante.

Si possono acquistare adeguati raschietti per vetro rivolgendosi al servizio di assistenza tecnica o al nostro negozio online.

Cornice del piano di cottura

Per evitare danni alla cornice del piano di cottura, osservare le seguenti indicazioni:

■ Utilizzare solo acqua calda con poco sapone
■ Non utilizzare in alcun caso utensili affilati o prodotti abrasivi
■ Non utilizzare il raschietto per il vetro

Riparazione dei guasti

Di norma, i guasti sono dovuti a piccoli dettagli. Prima di contattare il servizio di assistenza tecnica, occorre prendere in considerazione i seguenti consigli e avvertenze.

Spia Guasto Rimedio

nessuno	L'alimentazione elettrica è stata interrotta.	Verificare, controllando altri apparecchi elettrici, l'eventuale interruzione dell'alimentazione elettrica.
	Il collegamento dell'apparecchio non risulta conforme allo schema di cablaggio.	Verificare che il collegamento dell'apparecchio risulti conforme allo schema di cablaggio.
	Guasto a livello del sistema elettronico. Se il problema persiste malgrado le verifiche sopra descritte, contattare il servizio di assistenza tecnica.
Le spie lampeggiano Il pannello comandi è umido o è stato poggiato un oggetto sopra di esso.		Asciugare la superficie del pannello comandi o rimuovere l'oggetto.
La spia - lampeggia tra le spie delle zone di cottura.	Si è verificata un'anomalia a livello del sistema elettronico.	Coprire brevemente la superficie di comando con la mano per confermare il guasto.
Er + numero /d + numero /E + numero	Guasto a livello del sistema elettronico. Scollegare il piano di cottura dall'alimentazione elettrica. Attendere circa 30 secondi e collegarlo nuovamente.*
F0 / F9	Si è verificato un errore di funzionamento interno.	Scollegare il piano di cottura dall'alimentazione elettrica. Attendere circa 30 secondi e collegarlo nuovamente.*
F2	Il sistema elettronico si è surriscaldato e ha spento la zona di cottura corrispondente.	Attendere il raffreddamento del sistema elettronico. A questo punto, premere uno dei simboli presenti sul piano di cottura.*
F4	Il sistema elettronico si è surriscaldato e si sono spente tutte le zone di cottura.
F5 + livello di potenza e segnale acustico	Un recipiente caldo si trova nella zona del pannello comandi. Il sistema elettronico potrebbe surriscaldarsi.	Togliere il recipiente. La spia dei guasti si spegne poco dopo e si può continuare a cucinare.
F5 e segnale acustico	Un recipiente caldo si trova nella zona del pannello comandi. La zona di cottura si è spenta per proteggere il sistema elettronico.	Togliere il recipiente. Attendere alcuni secondi. Premere una superficie di comando qualsiasi. Continuare a cucinare dopo lo spegnimento della spia dei guasti.
U1	Tensione di alimentazione non corretta che viola i normali limiti di funzionamento.	Rivolgersi alla propria compagnia elettrica.
U2 / U3	La zona di cottura si è surriscaldata e si è spenta per proteggere il piano.	Attendere il raffreddamento del sistema elettronico, quindi accenderla nuovamente.

* Se il problema persiste, contattare il servizio di assistenza tecnica.
Non collocare recipienti caldi sul pannello comandi.

Rumori normali durante il funzionamento dell'apparecchio

La tecnologia di riscaldamento a induzione si basa sulla creazione di campi elettromagnetici che permettono di generare il calore direttamente nella base del recipiente. A seconda di come sono costruiti, i recipienti possono produrre una serie di rumori e vibrazioni, come quelli descritti di seguito:

Ronzio profondo, simile a quello di un trasformatore

Questo rumore viene prodotto quando si cucina con un livello di potenza elevato. La causa è la quantità di energia che si trasmette dal piano di cottura al recipiente. Questo rumore scompare o diminuisce quando si riduce il livello di potenza.

Sibilo basso

Questo rumore si produce quando il recipiente è vuoto. Scompare quando si introducono acqua o alimenti nel recipiente.

Crepitio

Questo rumore si presenta nei recipienti composti da diversi materiali sovrapposti. Il rumore è dovuto alle vibrazioni che si producono nelle superfici di unione dei diversi materiali. Questo rumore proviene dal recipiente. La quantità e il modo di cucinare gli alimenti possono far variare l'intensità del rumore.

Sibili acuti

I rumori si producono soprattutto nei recipienti composti da diversi materiali sovrapposti, quando vengono utilizzati alla massima potenza di riscaldamento e contemporaneamente in due zone di cottura. Questi sibili scompaiono o sono più deboli non appena si riduce la potenza.

Rumore del ventilatore

Per un uso adeguato del sistema elettronico, il piano di cottura deve funzionare a una temperatura controllata. Per questo, il piano di cottura è dotato di un ventilatore che entra in funzione quando la temperatura rilevata è alta. Per inerzia, il ventilatore può funzionare anche dopo lo spegnimento del piano di cottura, se la temperatura rilevata è ancora troppo alta.

Suoni ritmici e simili alle lancette di un orologio

Questo rumore si presenta solo quando sono in funzione almeno 3 zone di cottura e scompare o si attenua quando ne vengono spente alcune.

I rumori sopra descritti sono normali nell'ambito della tecnologia a induzione e non indicano un guasto.

Servizio di assistenza tecnica

Il nostro servizio di assistenza tecnica è a completa disposizione per eventuali riparazioni dell'apparecchio.

Codice del prodotto (E) e numero di produzione (FD):

Quando ci si rivolge al servizio di assistenza tecnica bisogna indicare il codice del prodotto (E) e il numero di produzione (FD) dell'apparecchio. La targhetta di identificazione con i relativi numeri si trova nel certificato di identificazione dell'apparecchio.

Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del tecnico del servizio di assistenza non è gratuito anche se effettuato durante il periodo di garanzia.

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti

I 800-829120

Linea verde

CH 0848 840 040

Fidatevi della competenza del Costruttore. In questo modo avrete la garanzia di una riparazione effettuata da tecnici qualificati del servizio assistenza e con pezzi di ricambio originali per il vostro apparecchio.

Piatti testati

Questa tabella è stata elaborata per facilitare agli istituti di valutazione il controllo dei nostri apparecchi.

I dati della tabella fanno riferimento ai nostri recipienti accessori di Schulte-Ufer (batteria da cucina da 4 pezzi per piastra a induzione HEZ 390042) con le seguenti dimensioni:

■ Casseruola da ∅ 16 cm, 1,2 l per zone di cottura da ∅ 14,5 cm
■ Pentola da ∅ 16 cm, 1,7 l per zone di cottura da ∅ 14,5 cm
■ Pentola da ∅ 22 cm, 4,2 l per zone di cottura da ∅ 18 cm
■ Padella da ∅ 24 cm, per zone di cottura da ∅ 18 cm

Piatti testati Zona di	cottura	Preriscaldamento Cottura
		Livello di potenza	Durata (Min:S) Coper chio		Livello di potenza	Coper chio
Fondere cioccolato
Recipiente: casseruola
Cioccolato di copertura (ad es. marca Dr. Oetker nero al 55%, 150 g)	∅ 14,5 cm --- 1 - 1. No
Riscaldare e mantenere caldo un minestrone di lenticchie
Recipiente: pentola
Temperatura iniziale 20 °C
Minestrone di lenticchie*
Quantità 450 g ∅ 14,5 cm 9 1:30 senza girare Sì 1. Sì
Quantità: 800 g ∅ 18 cm 9 2:30 senza girare Sì 1. Sì
Minestrone di lenticchie in conserva, ad es. lenticchie con chorizo di Erasco
Quantità 500 g	∅ 14,5 cm 9		1:30 rimuovere dopo circa 1:00	Sì 1. Sì
Quantità 1 kg	∅ 18 cm	9	2:30 rimuovere dopo circa 1:00	Sì 1. Sì
Preparare la besciamella
Recipiente: casseruola
Temperatura del latte: 7 °C
Ingredienti: 40 g di burro, 40 g di farina, 0,5 l di latte (3,5% di materia grassa) e una presa di sale	∅ 14,5 cm
1. Fondere il burro, mischiare la farina e il sale e riscaldare il tutto		1	circa 3:00	No
2. Aggiungere il latte e portare la salsa a ebollizione senza smettere di girare		7	circa 5:20	No
3. Quando la besciamella inizia a bollire, prose-guire la cottura per altri 2 minuti senza smettere di girare					1	No

*Ricetta secondo DIN 44550
**Ricetta secondo DIN EN 60350-2

Piatti testati Zona di	cottura	Preriscaldamento Cottura
		Livello di potenza	Durata (Min:S)	Coper chio	Livello di potenza	Coper chio
Cuocere riso al latte
Recipiente: pentola
Temperatura del latte: 7 °C
Riscaldare il latte fino a quando inizia a salire. Cambiare il livello di cottura raccomandato e aggiungere il riso, lo zucchero e il sale
Ingredienti: 190 g di riso a grani tondi, 23 g di zucchero, 750 ml di latte (3,5% di materia grassa) e una presa di sale	∅ 14,5 cm	8. circa 6:30 No			2 rimuovere dopo circa 10:00	Sì
Ingredienti: 250 g di riso a grani tondi, 30 g di zucchero, 1 l di latte (3,5% di materia grassa) e una presa di sale	∅ 18 cm
Cuocere il riso*
Recipiente: pentola
Temperatura dell'acqua 20 °C
Ingredienti: 125 g di riso a grani tondi, 300 g di acqua e una presa di sale	∅ 14,5 cm 9	circa 2:30 Sì 2 Sì
Ingredienti: 250 g di riso a grani tondi, 600 g di acqua e una presa di sale	∅ 18 cm 9	circa 2:30 Sì 2. Sì
Friggere il filetto di maiale
Recipiente: padella
Temperatura iniziale del filetto: 7 °C	∅ 18 cm 9	1:30 No 7 No
2 filetti di maiale (peso totale di circa 200 g, 1 cm di spessore)
Friggere crêpe**
Recipiente: padella	∅ 18 cm 9	1:30 No 7 No
55 ml di pasta per crêpe
Friggere patate surgelate
Recipiente: pentola			Fino a quando la temperatura dell'olio raggiunge i 180 °C		No 9 No
Ingredienti: 1,8 kg di olio di girasole per cottura: 200 g di patatine fritte surgelate (ad es. McCain 123 Frites Original)	∅ 18 cm 9

*Ricetta secondo DIN 44550
**Ricetta secondo DIN EN 60350-2
