MANUALE UTENTE FB 21 A.2 IX HOTPOINT

Collegamento elettrico

Targhetto caratteristiche

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvioeutilizzato,5

Avviare ilorno

Utilizzare il timer

Programmi, 6-7

Programmi di cottura

Consigli pratici di cottura

Tabella cottura

Ilprogrammatore di cottura elettronico,8

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

Assistenza, 11

Assistenza attiva 7 giorni su 7

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono gliacattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L'installazione va effettuata secondo questo istruzioni e da personale professionalmente qualificato. Una errata installatione può causare danni a persone, animali o cose.

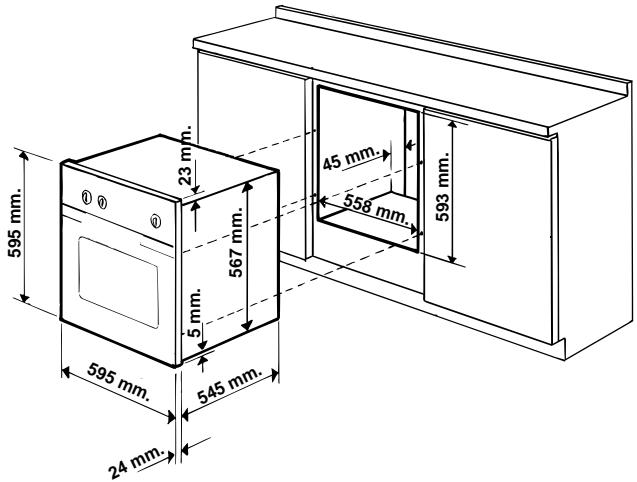

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti ilorno devono essere di materiale resistente al calore;
• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^ ;
• per l'incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve ave le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con quello tipo di INSTALLazione.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriori del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralemente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile:

spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura);

spessore di 18 mm:utilizzare la prima scanalatura,come più predisporto dal fabbricante (vedi figura);

spessore di 16 mm:utilizzare la seconda scanalatura (vedi figura).

Per fissare l'apparecchio al mobile: après la porta delorno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! I fornì dotati di cavo di alimentazione tripolare sono predispositi per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetto caratteristiche (vedi除去).

Montaggio del cavo di alimentazione

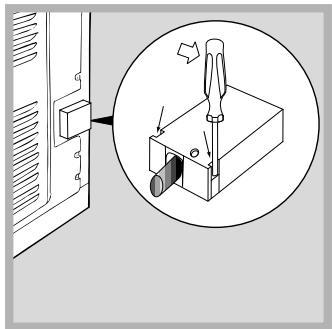

1. Aprille la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprille il coperchio (vedi figura).

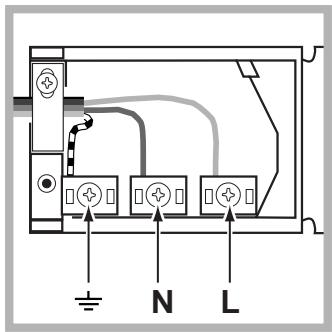

1. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- ± e poi fissare i cavetti sotto le teste delle viti rispetto i colori Blu (N) Marrone (L) Giallo-Verde ± (vedi figura).

2. Fissare il cavo nell'apposto fermacavo.

3. Chiudere il coperchio della morsettiera.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicate nella targhetta caratteristiche (vedi a fiano). In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrogato dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allcamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;

• la presa sia in grado di sostare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche (vedi除去);

• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche (vedi除去);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispetto.

TARGHETTA CARATTERISTICHE
Dimensioni modelli senza pannelli autopulenti	larghezza cm 43,5 altezza cm 32 profondità cm 43,5
Volume modelli senza pannelli autopulenti	It. 60
Dimensioni modelli con pannelli autopulenti	larghezza cm 43,5 altezza cm 32 profondità cm 40
Volume modelli con pannelli autopulenti	It. 56
Collegamenti elettrici	tensione a 230V ~ 50/60Hz o 50Hz (vedi targhetta caratteristiche) potenza massima assorbita 2250W
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei fornì elettrici. Norma EN 50304 Consumo energia dichiarazione Classe convenzione Naturale - funzione di riscaldamento: Tradizione.
CE	Questa apparecchiatura è conforme alle seguenti Dirette Comunitarie: 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modifications - 89/336/CEE del 03/05/89 (Compatible Elettromagnetica) e successive modifications - 93/68/CEE del 22/07/93 e successive modifications. 2002/96/CE

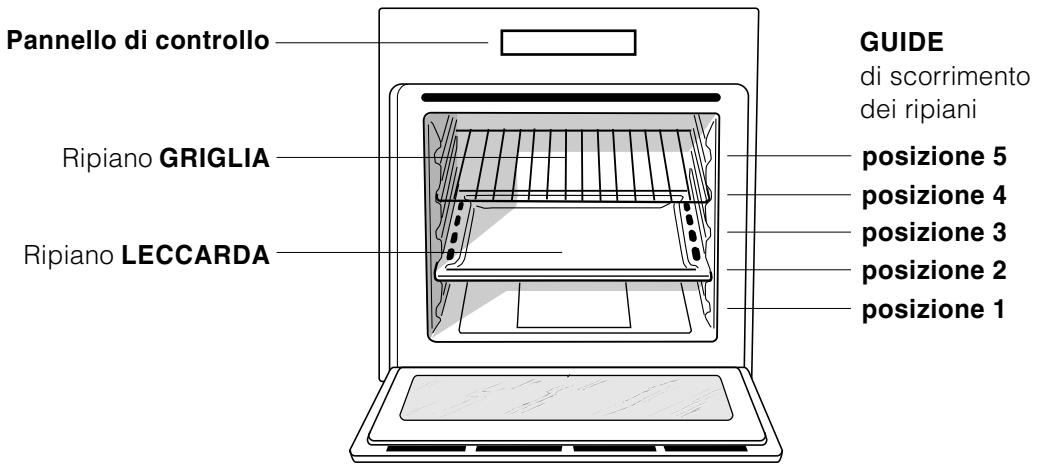

Vista d'insieme

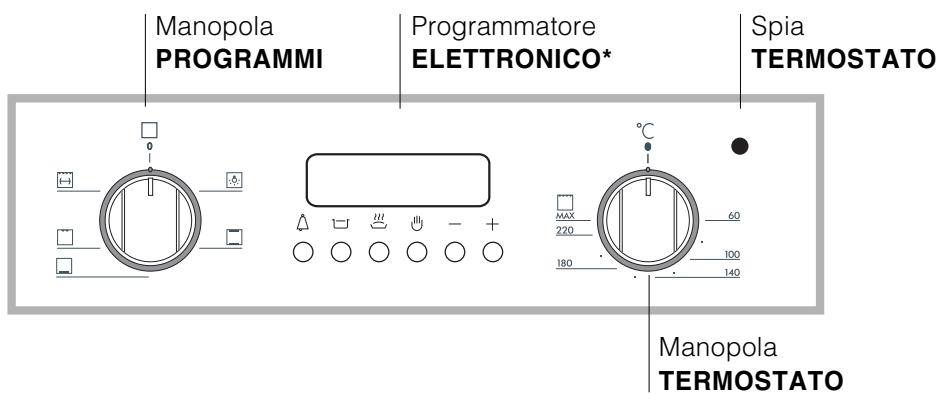

Pannello di controllo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

Avviare ilorno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperature ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programm).
3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possible:

5. modificare il programma di cottura agenda sulla manopola PROGRAMMI;

6. modificare la temperatura agenda sulla manopola TERMOSTATO;
7. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".

! Non appoggiare mai oggetti sul fondo del forn o perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d'aria che esce tra il pannello di controllo e la porta del forno.

!A fine cottura la ventola rimane attiva finché il fornonon è sufficientemente freddo.

Luce delorno

Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si selezione un programma di cottura.

Utilizzare il timer*

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER di un giro quasi Completo in senso orario.
2. Tornado indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo.
3. Il timer è un contaminuti: a tempo scaduto émette un segnale acustico.

Il timer non controlling l'accensione e lo spegnimento delorno.

• Presente solo in alcuni modelli.

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:
- GRILL (si consiglia di impostare solo su MAX);

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con但这a cottura tradizione è meglio utilizzato un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma FORNO DOLCE

Si accende I'elemento riscaldante inferiore.

Questa funzione èindicata per la cottura di cibi delicati, in particolare i dolci che necessitano di lievitatione, in quanto viene facilitata dal calore proveniente dal basso.

Viene fatto notare che le temperature più elevate vengono raggiunte in tempi piuttosto lunghi, pertanto in questi casi è consigliabile utilizzare la funzione "Forno Tradizione".

Programma FORNO SOPRA

Si accende l'elemento riscaldante superiore. Questa funzione cui si è uscere utilizzata per ritocchi di cottura.

Programma GRILL

Si accende l'elemento riscaldante superiore. La temperature assai elevata e diretta del grill consente la immediata rosolatura superficieale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolaremente consigliata per quei piatti che necessitano di elevata temperatura superficieale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc... Alcuni esempi di utilizzo sono riportati al paragrafo "Consigli pratici per la cottura". Effettuare le cotture con la porta delorno chiusa.

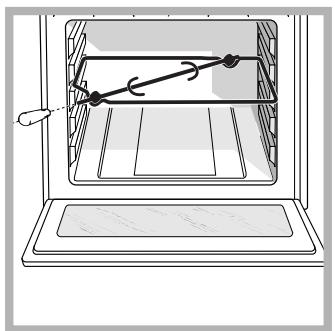

Girarrosto (solo in alcuni modelli)

Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;
   2.METTEREILsostegnodel girarrostoinposizione3e inseirelo spiedonell'appositoforoippo sullaparete posteriordel forno;
2. azionare il girarosto selezionando con la manopola il PROGRAMMA

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni dei ripiani 1 e 5: sono investite direttamente dall'aria calda, che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture GRILL, disporre

la leccarda in posizione 1 per raccogliere i resinui di cottura (sughi e/o grassi).

GRILL

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non restsa costamente accesa: il suo funzionamento è controllato da un termostato.

Tabella cottura

Programmi	Alimenti	Peso (Kg)	Posizione dei ripiani	Preriscaldamento (minuti)	Temperatura consigliata	Datura cottura (minuti)
Tradizione	Anatra	1	3	15	200	65-75
	Arrost di vitello o manzo	1	3	15	200	70-75
	Arrost di maiale	1	3	15	200	70-80
	Biscotti (di frolla)	-	3	15	180	15-20
	Crostate	1	3	15	180	30-35
	Lasagne	1	3	10	190	35-40
	Agnello	1	2	10	180	50-60
	Sgombero	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Bignè	0,3	3	10	180	30-35
	Pan di spagna	0,5	3	10	170	20-25
	Torte salute	1.5	3	15	200	30-35
Forno Dolce	Torte lievitate	0,5	3	15	160	30-40
	Crostate	1	3	15	180	35-40
	Torte di frutta	1	3	15	180	50-60
	Brioches	0,5	3	15	160	25-30
Forno Sopra	Ritocchi di cottura	-	3/4	15	220	-
Grill	Sogliole e seppie	1	4	5	Max	8-10
	Spiedini di calamari e gamberi	1	4	5	Max	6-8
	Filetto di merluzzo	1	4	5	Max	10
	Verdure alla griglia	1	3/4	5	Max	10-15
	Bistecca di vitello	1	4	5	Max	15-20
	Cotolette	1	4	5	Max	15-20
	Hamburger	1	4	5	Max	7-10
	Sgombrì	1	4	5	Max	15-20
	Toast	n.° 4	4	5	Max	2-3
	Con girarosto (ove presente)
	Vitello allo spiedo	1.0	-	5	Max	80-90
	Pollo allo spiedo	1.5	-	5	Max	70-80
	Agnello allo spiedo	1.0	-	5	Max	70-80

Il programmatatore di cottura elettronico

Consente di programmare il forno o il grill nei funzionamenti:

• inizio cottura ritardato con durata stabilita;
• inizio immediato con durata stabilita;
  contaminuti.

Funzione dei tasti :

:contaminuti ore,minuti
：durata cottura
园：fine cottura
：commutazione manuale
:impostazione tempi indietro
: impostazione tempi avanti

Come rimettere I'orologio digitale

Dopo l'allcamento alla rete o dopo una mancanza di corrente il display lampeggia su: 0.00

• Premere contemporaneamente i tasti e successivamente (entro 4 secondi) con i tasti e impostare l'ora esatta.

Con il tastingo + il tempo aumenta.

Con il tastinge il tempo diminuise.

Eventuali aggiornamenti dell'ora possono essere effettati in due modi:

1. Ripetere totalmente le fasi sopra descripte
2. Pigiare il tastinge successivamente con i tastinge aggiornare l'ora.

Funzionamento manuale delorno

Dopo aver impostato l'ora, il programmatore va automaticamente in posizione manuale.

Nota: Pigiare il tastingo per ripristinare il funzionamento manuale dopo agli cottura "Automatica".

Inizio cottura ridardato con durata stabilita

Va impostata la durata della cottura e l'ora di fine cottura. Supponiamo che il display indichi le ore 10,00

1. Ruotare le manopole di lavoro delorno sulla funzione e sulla temperatura desiderata (esempio: forn- no statico, 200^ )
2. Premere il tasto e successivamente (entro 4 secondi) con i tasti e impostare la durata deterata. Supponiamo di impostare una cottura di 30 minuti; compare:

$$ \begin{array}{c c c} \circ & 0 \cdot 3 & 0 \ \hline \end{array} $$

Rilasciando il tasto, dopo 4 secondi, ricompare l'ora corrente con il symbolo e la scritta "auto"

1. Premere il tasto e successivamente premere i tasti e fino ad impostare l'ora di fine cottura desiderata, supponiamo le 13,00

$$ \therefore 1 3 \cdot 0 0 $$

1. Rilasciando il tasting sul display dopo 4 secondi compare l'ora corrente:

$$ \begin{array}{c c} \circ & 1 0 \cdot 0 \ \end{array} $$

La scritta "auto" accesa ricorda l'avvenuta programmazione di durata e di fine cottura nella funzione automatica. A quello punto il fornò si accende automaticamente alle ore 12,30 in modo da terminare dopo 30 minuti. Quando il fornò è acceso compare la pentolina accesa per tutte la durata della cottura. In quali sisi momento premendo il tasto è possibile visualizzare la durata impostata, premendo il tasto si visualizza l'ora di fine cottura.

A fine cottura suona il segnale acustico; per interromperlo premere un taste qualsiasi ad eccezione dei tasti e.

Inizio immediato con durata stabilita

Programmando solo la durata (punti 1 e 2 del paragrafo "Inizio cottura ridardato con durata stabilita") si ha l'ini-zio di cottura immediato.

Per annullare una cottura già programmata

Pigiare il tasting e con il tasting rìportare il tempo a

$$ \begin{array}{c c} \square & \square \ \hline \end{array} $$

e quindi pigiare il tasto di funzionamento manuale

Funzione contaminuti

Nel funzionamento contaminuti viene impostato un tempo dal quale comincía unconto alla rovescía. Questa funzione non controlling l'accensione e lo spegnimento delorno, emette solamente un allarme acustico a tempo scaduto.

Premere il tasting " compare:

$$ \begin{array}{c c c} \square & \square & \square \ \hline \end{array} $$

Quindi con i tasti e impostare il tempo desiderato. Rilasciendo il tasto il tempo parte esattamente al minuto secondo, nel display compare l'ora corrente.

$$ \begin{array}{c c c} \hline \square & \square & \square \ \hline \end{array} $$

A fine tempo viene emesso un segnale acustico che può essere arrestato premendo un tasting qualsiasi (escludi i tasti e) ed il significo si spegne.

Correzione cancellazione dei dati

• I dati impostati possono essereambiati in qualsiasi momento, premendo il tasting correspondente e premendo il tasting o.
• Cancellando la durata di cottura si ha la cancellazione automaticaanche della fine del funzionamento e viceversa.
• Nel caso di funzionamento programmato, l'apparecchio non accetta tempi di fine cottura antecedenti a quelli di inizio cottura proposti dall'apparecchio stesso.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui bianchi delorno.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in quello libretto.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di aperture della porta al centro: ai lati potrebbe essere calda.
• Utilizzare sempre quanti daorno per inserire o estrarre recipienti.
  Non rivestire il fondo delorno con fogli di alluminio.
• Non ripore materiale infiammabile nel forno: se l'apparecchio vieneMESSIMO inavvertitamente in funzione potrebbe incendiarsi.
• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando l'apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo,bensi afferrando la spina.

• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Non appoggiare oggetti pesanti sulla porta del forno aperta.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbono essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture al GRILL a porta chiusa: sia per ottenere migliorori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire I'apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Gli accessori possono essere lavati come normali stoviglia,anche in lavastoviglia.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido. Per una pulizia più accurata è possibile smontare la porta del forno:

1. après completeness la porta (vedi figura);

1. alzare e ruotare le levette poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di se extraendola alla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). è consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione delorno:

1. Svitare il coperchio in vetro del portalampada.
2. Svitare la lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.
3. Rimontare il coperchio (vedi figura).

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi);
• Riavviare il programma per controllare se l'inconveniente è stato oviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinga disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

É Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

IT

Italiano, 1

GB

English,12

FR

Français, 22

ES

Espanol, 32

PT

Portuges, 42

NL

Nederlands, 52

DE

Deutsch, 62

FB 21 A.2

FB 21 A.2 IX

FB 21.2

FB 21.2 IX

FB 26.2

FB 26 C.2

Contents

Installation, 13-14

Positioning

! Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:

• GRILL (se aconseja elegir solo MAX);
