PicoStationM2HP - Punto di accesso Ubiquiti Networks - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Punto di accesso esterno
Marca	Ubiquiti Networks
Modello	PicoStationM2HP
Dimensioni	200 x 100 x 30 mm
Peso	300 g
Alimentazione	PoE 24 V, 0,5 A (adattatore incluso)
Consumo elettrico	8 W
Frequenza	2,4 GHz
Velocità massima	150 Mbps
Portata massima	1 km (in campo aperto)
Antenna	Integrata, guadagno 8 dBi
Interfaccia di rete	1 porta Ethernet 10/100 Mbps
Protocolli supportati	802.11 b/g/n, DHCP, NAT, VLAN
Modalità operative	Punto di accesso, bridge, ripetitore
Gestione	Interfaccia web, Telnet, SNMP
Sicurezza wireless	WPA2-PSK, WPA-Enterprise, filtro MAC
Protezione	Involucro impermeabile IP65, resistente ai raggi UV
Temperatura operativa	Da -30 °C a +70 °C
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza di installazione	Fissare saldamente su un palo o una parete. Si consiglia la messa a terra.
Ricambi e riparabilità	Nessun ricambio fornito. In caso di guasto, contattare il servizio di assistenza.
Informazioni generali	Garanzia 1 anno. Certificazioni CE, FCC.

Domande frequenti - PicoStationM2HP Ubiquiti Networks

Come installare la PicoStationM2HP ?

Fissare il dispositivo su un palo o una parete utilizzando il supporto fornito. Collegare il cavo Ethernet a un injector PoE (24 V) e collegare l'injector alla rete. Accendere il dispositivo, quindi accedere all'interfaccia web tramite 192.168.1.20 (predefinito).

Qual è la portata massima del punto di accesso ?

La portata può raggiungere 1 km in campo aperto con visibilità diretta. In ambiente urbano o con ostacoli, la portata sarà ridotta.

Come configurare la modalità bridge ?

Accedere all'interfaccia web, andare alla scheda 'Wireless' e selezionare la modalità 'Bridge'. Inserire SSID e password della rete di destinazione. Assicurarsi che entrambi i dispositivi siano sullo stesso canale.

Il dispositivo è resistente alle intemperie ?

Sì, l'involucro è classificato IP65, che lo protegge da polvere e getti d'acqua. È anche trattato contro i raggi UV.

Posso usare la PicoStationM2HP all'interno ?

Sì, ma è progettata per uso esterno. In interni, assicurarsi una buona ventilazione poiché potrebbe surriscaldarsi.

Come ripristinare il dispositivo alle impostazioni di fabbrica ?

Tenere premuto il pulsante 'Reset' sul retro per più di 10 secondi fino a quando i LED lampeggiano. L'indirizzo IP tornerà a 192.168.1.20.

Che tipo di cavo Ethernet utilizzare ?

Utilizzare un cavo categoria 5e o 6 per prestazioni ottimali. La lunghezza massima è di 100 metri con PoE.

Come proteggere la mia rete wireless ?

Nell'interfaccia web, andare su 'Wireless Security'. Attivare WPA2-PSK con una password complessa. È anche possibile filtrare gli indirizzi MAC autorizzati.

Cosa fare se il dispositivo non si accende ?

Verificare che l'injector PoE sia collegato e che il cavo Ethernet sia correttamente connesso. Provare con un altro cavo. Se il problema persiste, contattare l'assistenza.

È possibile alimentare il dispositivo tramite batteria ?

Sì, è possibile utilizzare una batteria da 24 V con uscita PoE (ad esempio una batteria di backup). Assicurarsi che la potenza erogata sia sufficiente (8 W).

MANUALE UTENTE PicoStationM2HP Ubiquiti Networks

Implementazione tipica

Nota: i cavi schermati di categoria 5 (o superiore) devono essere utilizzati per tutte le connessioni Ethernet e collegati all'alimentatore PoE di corrente alternata con messa a terra.

Accesso ad AirOS

1. Verificare che la macchina host sia collegata via Ethernet al dispositivo Ubiquiti Networks (come illustrato nella pagina precedente).
2. Configurare l'adattatore Ethernet sul sistema host con un indirizzo IP statico sulla subnet 192.168.1.x (es. 192.168.1.100).
3. Avviare il browser Web e digitare http://192.168.1.20 nel campo degli indirizzi e premere Invio (PC) o Return (Mac).

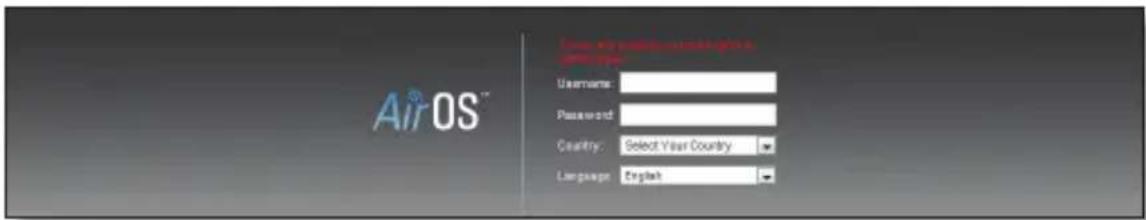

1. Inserire "ubnt" nei campi "Username" (Nome utente) e "Password". Selezionare il proprio paese dall'elenco a discesa "Select Your Country" (Seleziona paese). Per usare il prodotto, è necessario prima accettare i termini di utilizzo. Per accettare, fare clic su "I agree to these terms of use" (Accetto questi termini di utilizzo). Fare clic su "Login" (Accesso).

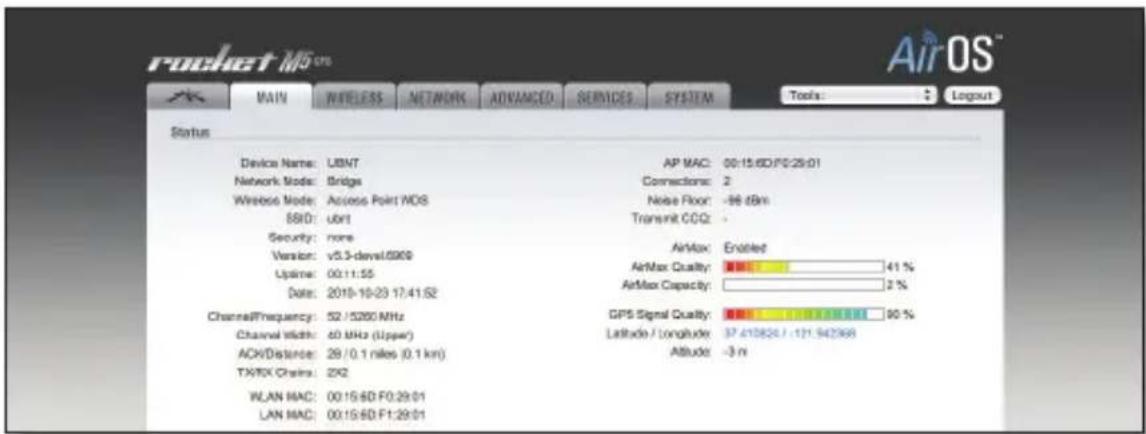

1. Viene visualizzata l'interfaccia AirOS che consente di personalizzare le impostazioni in base alle esigenze.

Wiki e forum di Ubiquiti Networks

Ubiquiti Networks dispone di un Wiki online con manuali, guide e informazioni. Si trova all'indirizzo www.ubnt.com/wiki.

Un'altra importante risorsa è costituita dall'Ubiquiti Networks Forum. È possibile pubblicare e visualizzare commenti, domande e risposte per altri membri del forum e del personale Ubiquiti all'indirizzo www.ubnt.com/forum.

Conformità alle normative del professionista all'installazione

Ciascun dispositivo deve essere installato da un professionista ed è responsabilità dell'addetto all'installazione assicurarsi che il dispositivo venga utilizzato in conformità alle normative locali.

I dispositivi Ubiquiti Networks possono essere collegati a un'ampia varietà di modelli di antenne e cavi, pertanto i campi "Antenna Gain" (Amplificazione), "Cable Loss" (Perdita da cavo) e "Output Power" (Potenza di trasmissione) forniscono un'indicazione dei requisiti normativi di riferimento per il professionista addetto all'installazione. È necessario selezionare il paese di utilizzo del prodotto dall'elenco a discesa dei codici paese.

Nota: Per i paesi UE, l'installatore è tenuto a garantire il funzionamento radio entro i limiti normativi EIRP. Per l'UE, il limite massimo di EIRP per il funzionamento a 2,4 GHz è 20dBm. Per il funzionamento 5GHz, il massimo 30dBm EIRP è.

Garanzia generale

UBIQUITI NETWORKS, Inc ("UBIQUITI NETWORKS") dichiara e garantisce che i Prodotti forniti ai sensi del presente documento sono esenti da difetti di materiale e di fabbricazione per un periodo di un (1) anno dalla data di spedizione da parte di UBIQUITI NETWORKS in condizioni normali di utilizzo e funzionamento. L'unico ed esclusivo obbligo di UBIQUITI NETWORKS in base alla suddetta garanzia è quello di riparare o sostituire, a sua discrezione, qualsiasi Prodotto difettoso o malfunzionante durante il periodo di garanzia. Le spese di rimozione o reinstallazione di qualsiasi componente non sono incluse nella presente garanzia.

La suddetta garanzia è esclusiva e sostituisce tutte le altre garanzie, espresse o implicite, incluse le garanzie implicite di commerciabilità e idoneità a un particolare scopo e non riconosce alcuna garanzia derivante da una trattativa, uso o pratica commerciale relativa ai prodotti. La riparazione o la sostituzione con le modalità previste nel presente documento costituiscono l'unico ed esclusivo rimedio dell'Acquirente per violare la garanzia e costituisce l'adempimento di tutte le responsabilità di UBIQUITI NETWORKS relative alla qualità e alle prestazioni dei Prodotti. UBIQUITI NETWORKS si riserva il diritto di ispezionare tutti i Prodotti difettosi (che devono essere restituiti dall'Acquirente tramite spedizione prepagata a UBIQUITI NETWORKS).

Non sarà accettato alcun Prodotto per la sostituzione o la riparazione senza l'assegnazione di un numero RMA (Return Materials Authorization) da UBIQUITI NETWORKS. I Prodotti restituiti senza un numero RMA non saranno elaborati e verranno restituiti all'Acquirente. UBIQUITI NETWORKS non è obbligata ad effettuare riparazioni o sostituzioni in seguito a catastrofi, guasti, negligenze, usi impropri, abusi o incidenti causati dall'Acquirente, dai clienti dell'Acquirente o da qualsiasi terza parte. Periodo di garanzia di qualsiasi prodotto riparato o sostituito. Il prodotto non si estende al di là del termine originale.

Condizioni di garanzia

La suddetta garanzia si applica solo se:

(I) Il Prodotto non è stato soggetto a uso improprio, negligenza o a tensione fisica, elettrica o elettromagnetica impropria oppure ad incidenti di altra natura.
(II) Non è stata apportata alcuna modifica, alterazione o aggiunta al Prodotto da persone diverse da UBIQUITI NETWORKS o dai rappresentati autorizzati UBIQUITI NETWORK o in altro modo approvati da UBIQUITI NETWORKS.
(III) Il Prodotto è stato installato correttamente e utilizzato sempre in conformità, e nel rispetto di tutti i materiali, alla documentazione del Prodotto applicabile.
(IV) Tutti i cavi Ethernet utilizzano un'opzione di cablaggio schermata CAT5 (o superiore).

Esclusione di responsabilità: UBIQUITI NETWORKS non garantisce il funzionamento corretto dei Prodotti o che tale funzionamento non venga interrotto. In nessun caso UBIQUITI NETWORKS sarà responsabile di danni o richieste di qualsiasi natura o della descrizione relativa alle prestazioni del sistema, inclusa la copertina, la selezione dei Prodotti da parte dell'Acquirente per l'uso da parte dell'Acquirente e/o della mancata conformità dei Prodotti ai requisiti governativi o normativi.

Resi

Nel caso sfortunato in cui si verifichi un difetto, contattare il rivenditore o il distributore presso il quale è stato acquistato il Prodotto.

Compliance

FCC

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifiuti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifiuti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifiche strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifiuti o il negozio nel quale avete acquistato il prodotto.

Si consiglia di proteggere le reti dagli ambienti e dagli attacchi ESD più invasivi con il cavo Ethernet schermato-di tipo industriale di Ubiquiti Networks. Per ulteriori informazioni, visitare il sito Web www.ubnt.com/toughcable
