PicoStationM2HP - Punto de acceso Ubiquiti Networks - Manual de uso y guía de instrucciones gratis

Tipo de producto	Punto de acceso exterior
Marca	Ubiquiti Networks
Modelo	PicoStationM2HP
Dimensiones	200 x 100 x 30 mm
Peso	300 g
Alimentación	PoE 24 V, 0,5 A (adaptador incluido)
Consumo eléctrico	8 W
Frecuencia	2,4 GHz
Velocidad máxima	150 Mbps
Alcance máximo	1 km (en condiciones despejadas)
Antena	Integrada, ganancia 8 dBi
Interfaz de red	1 puerto Ethernet 10/100 Mbps
Protocolos compatibles	802.11 b/g/n, DHCP, NAT, VLAN
Modos de funcionamiento	Punto de acceso, puente, repetidor
Gestión	Interfaz web, Telnet, SNMP
Seguridad inalámbrica	WPA2-PSK, WPA-Empresarial, filtrado MAC
Protección	Carcasa impermeable IP65, resistente a los rayos UV
Temperatura de funcionamiento	-30 °C a +70 °C
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos químicos.
Seguridad de instalación	Fijar firmemente en un mástil o una pared. Se recomienda conexión a tierra.
Piezas de repuesto y reparabilidad	No se proporcionan piezas de repuesto. En caso de avería, contactar al servicio técnico.
Información general	Garantía 1 año. Certificación CE, FCC.

Preguntas frecuentes - PicoStationM2HP Ubiquiti Networks

¿Cómo instalar la PicoStationM2HP?

Fije el dispositivo en un mástil o una pared usando el soporte incluido. Conecte el cable Ethernet a un inyector PoE (24 V) y enchufe el inyector a la red. Encienda el dispositivo y acceda a la interfaz web a través de 192.168.1.20 (por defecto).

¿Cuál es el alcance máximo del punto de acceso?

El alcance puede llegar a 1 km en campo abierto con visibilidad directa. En entorno urbano o con obstáculos, el alcance se reducirá.

¿Cómo configurar el modo puente (bridge)?

Acceda a la interfaz web, vaya a la pestaña 'Wireless' y seleccione el modo 'Bridge'. Introduzca el SSID y la contraseña de la red objetivo. Asegúrese de que ambos dispositivos estén en el mismo canal.

¿El dispositivo es resistente a la intemperie?

Sí, la carcasa tiene clasificación IP65, lo que la protege contra el polvo y los chorros de agua. También está tratada contra los rayos UV.

¿Puedo usar la PicoStationM2HP en interiores?

Sí, pero está diseñada para uso exterior. En interiores, asegúrese de una buena ventilación ya que puede calentarse.

¿Cómo restablecer el dispositivo a los valores de fábrica?

Mantenga presionado el botón 'Reset' en la parte posterior durante más de 10 segundos hasta que los LED parpadeen. La dirección IP volverá a 192.168.1.20.

¿Qué tipo de cable Ethernet usar?

Use un cable categoría 5e o 6 para un rendimiento óptimo. La longitud máxima es de 100 metros con PoE.

¿Cómo asegurar mi red inalámbrica?

En la interfaz web, vaya a 'Wireless Security'. Active WPA2-PSK con una contraseña compleja. También puede filtrar las direcciones MAC autorizadas.

¿Qué hacer si el dispositivo no se enciende?

Verifique que el inyector PoE esté enchufado y que el cable Ethernet esté correctamente conectado. Pruebe con otro cable. Si el problema persiste, contacte al soporte.

¿Es posible alimentar el dispositivo mediante una batería?

Sí, puede usar una batería de 24 V con una salida PoE (por ejemplo, una batería de respaldo). Asegúrese de que la potencia suministrada sea suficiente (8 W).

MANUAL DE USUARIO PicoStationM2HP Ubiquiti Networks

Nota: Se debe utilizar cable blindado de categoría 5 (o superior) en todas las conexiones Ethernet, y se debe conectar a tierra mediante la toma de tierra de CA del PoE.

Acceso a AirOS

1. Asegúrese de que su equipo host está conectado a través de Ethernet al dispositivo Ubiquiti Networks (tal como se muestra en la página anterior).
2. Configure el adaptador Ethernet de su sistema host con una dirección IP estática en la subred 192.168.1.x (por ejemplo: 192.168.1.100).
3. Inicie su navegador Web e introduzca http://192.168.1.20 en el campo de direcciones y pulse intro (PC) o retorno (Mac).

1. Introduzca ubnt en los campos Username y Password (Nombre de usuario y Contraseña). Elija su país en la lista desplegable Select Your Country (Elija su país). Para utilizar este producto, debe aceptar las condiciones de uso. Para ello, haga clic en I agree to these terms of use (Acepto estas condiciones de uso). Haga clic en Login (Iniciar sesión).

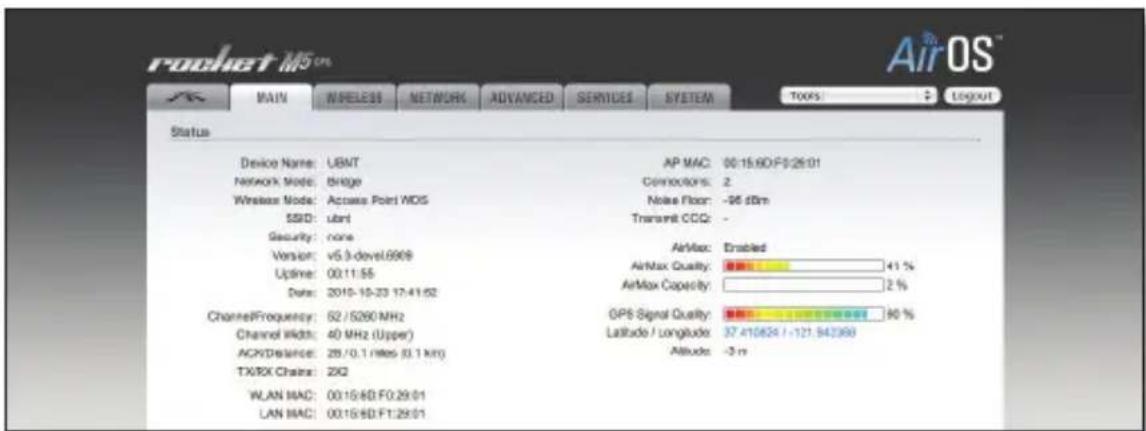

1. Aparecerá la interfaz AirOS, lo que le permitirá personalizar la configuración según sea necesario.

Ubiquiti Networks dispone de un Wiki en línea con manuales, guías e información. Lo encontrará en la dirección www.ubnt.com/wiki.

El foro de Ubiquiti Networks es otro gran recurso. Podrá publicar y consultar comentarios, preguntas y respuestas con otros miembros del foro y personal de Ubiquiti, en www.ubnt.com/forum.

Responsabilidad de cumplimiento por parte del instalador

La instalación de los dispositivos debe correr a cargo de un profesional cualificado. Es responsabilidad del instalador garantizar que el dispositivo se utiliza de conformidad con la normativa del país.

Puesto que el equipo Ubiquiti Networks puede utilizarse con diferentes antenas y cables, se incluyen los campos Antenna Gain (Ganancia de antena), Cable Loss (Pérdida de cable) y Output Power (Potencia de salida) para ayudar al instalador a cumplir la normativa. Debe elegirse el país en el que se está utilizando el producto en la lista desplegable Country Codes (Códigos de país).

Nota: Para los países de la UE, el instalador tiene la obligación de garantizar el funcionamiento de radio dentro de los límites reglamentarios EIRP. Para la UE, el límite máximo de EIRP para la operación de 2,4 GHz es 20dBm. Para la operación de 5 GHz, la EIRP máxima es 30dBm.

Garantía general

UBIQUITI NETWORKS, Inc ("UBIQUITI NETWORKS") declara y garantiza que los Productos ofrecidos a continuación no contienen defectos de material o fabricación durante el periodo de un (1) año a partir de la fecha de envío por parte de UBIQUITI NETWORKS, y en condiciones de uso y funcionamiento normales. Al amparo de la presente garantía, la única obligación de UBIQUITI NETWORKS será la de reparar o sustituir, según su criterio, cualquier Producto defectuoso que se averíe durante el periodo de la garantía. Esta garantía no incluye los gastos derivados de la retirada y reinstalación de cualquier producto.

La presente garantía es exclusiva y sustituye a cualquier otro tipo de garantía, expresa o implícita, entre las que se incluyen las garantías implícitas de comercialización o adecuación para un propósito determinado, además de cualquier garantía que surja durante la transacción, el uso o la venta de los productos. La reparación o sustitución en la forma descrita en el presente documento constituirá la única compensación a la que tendrá derecho el Comprador en caso de incumplimiento de la garantía, y supondrá la satisfacción íntegra de las obligaciones de UBIQUITI NETWORKS en cuanto a la calidad y el funcionamiento de los Productos. UBIQUITI NETWORKS se reserva el derecho a inspeccionar todos los Productos defectuosos, que el Comprador deberá enviar a la fábrica de UBIQUITI NETWORKS con el franqueo pagado.

No se aceptará la reparación o sustitución de un Producto si este no cuenta con un número de autorización para la devolución de materiales (RMA) emitido por UBIQUITI NETWORKS. Aquellos productos devueltos sin un número RMA no serán procesados y se devolverán al Comprador a portes debidos. UBIQUITI NETWORKS no tendrá obligación alguna de realizar reparaciones ni sustituciones debido a un producto dañado por catástrofe, error, negligencia, uso indebido o accidente por parte del Comprador, los clientes del Comprador o cualquier otra parte. No se ampliará más allá de la fecha original el periodo de la garantía para todos aquellos productos reparados o sustituidos.

Condiciones de la garantía

La presente garantía solo será válida si:

(I) El Producto se ha usado de forma adecuada, no se ha sometido a sobrecargas físicas, eléctricas o electromagnéticas fuera de lo normal y no ha sufrido daños debidos a negligencia o accidente de cualquier tipo.
(II) El Producto no ha sido modificado, alterado o transformado por personas ajenas a UBIQUITI NETWORKS, o que no hayan sido autorizadas o aprobadas por UBIQUITI NETWORKS.
(III) El Producto se ha instalado correctamente y se ha utilizado siempre, y en todos los aspectos materiales, según lo estipulado en la correspondiente documentación del Producto.
(IV) La red Ethernet utiliza cables CT5 apantallados (o superiores).

Descargo de responsabilidad: UBIQUITI NETWORKS no garantiza que los Productos funcionen sin errores, o que lo hagan de manera ininterrumpida. UBIQUITI NETWORKS no se hará responsable, en ningún caso, de los daños o reclamaciones de cualquier naturaleza o descripción relacionados con el rendimiento del sistema, como la cobertura, la selección y el uso de productos por parte del comprador y el incumplimiento de los requisitos gubernamentales o normativos.

Devoluciones

En el caso improbable de que un producto resulte defectuoso, póngase en contacto con el establecimiento de venta o distribución donde lo adquirió.

Français

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto en cuestión debe separarse de los residuos domésticos convencionales con vistas a su eliminación. Es responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al desechar y reciclar correctamente estos aparatos estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.

Français

Le recomendamos que proteja sus redes de los entornos más hostiles y los devastadores efectos de las descargas electrostáticas utilizando cable Ethernet blindado con calidad-industrial de Ubiquiti Networks. Para obtener más información, visite www.ubnt.com/toughcable
