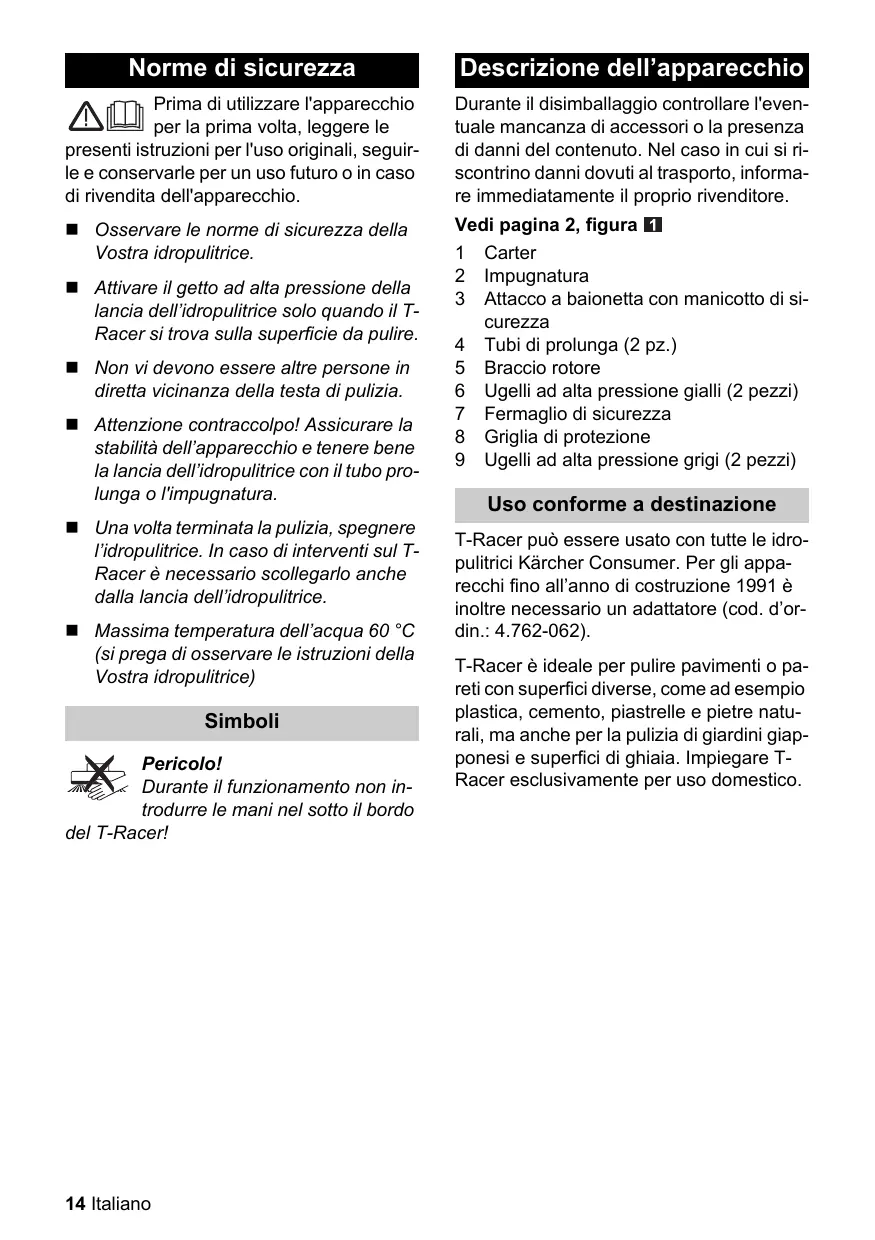

Carter Impugnatura Attacco a baionetta con manicotto di sicurezza Tubi di prolunga (2 pz.) Braccio rotore Ugelli ad alta pressione gialli (2 pezzi) Fermaglio di sicurezza Griglia di protezione Ugelli ad alta pressione grigi (2 pezzi) Uso conforme a destinazione T-Racer può essere usato con tutte le idropulitrici Kärcher Consumer. Per gli apparecchi fino all’anno di costruzione 1991 è inoltre necessario un adattatore (cod. d’ordin.: 4.762-062). T-Racer è ideale per pulire pavimenti o pareti con superfici diverse, come ad esempio plastica, cemento, piastrelle e pietre naturali, ma anche per la pulizia di giardini giapponesi e superfici di ghiaia. Impiegare TRacer esclusivamente per uso domestico. Operazioni preliminari Scelta degli ugelli ad alta pressione Affinché possa essere garantito un funzionamento corretto dell'idropulitrice è necessario usare gli ugelli ad alta pressione adatti. Nota: Pressione nominale (p): Consultare le istruzioni per l'uso o la targhetta di identificazione dell'idropulitrice. Idropulitrice con pressione nominale (p) da 13 MPa (130 bar) fino a 16 MPa (160 bar) P.es.: K 6 – K 7, Kärcher 600 – Kärcher 770 Î Usare gli ugelli di alta pressione gialli. Avviso:gli ugelli di alta pressione sono già montati. Idropulitrice con una pressione nominale (p) inferiore a 13 MPa (130 bar) P.es.: K 2 – K 5, Kärcher 201 – Kärcher 560 Î Usare gli ugelli di alta pressione grigi. Sostituzione degli ugelli di alta pressione Figure riportate sulla pagina pieghevole! Î Figura 1 Smontare il morsetto di sicurezza con un cacciavite. 2 Rimuovere la griglia di protezione. 3 Rimuovere la graffa. 4 Rimuovere l'ugello di alta pressione giallo. 5 Introdurre l'ugello di alta pressione grigio. 6 Montare la graffa 7 Inserire la griglia di protezione sui perni. 8 Introdurre il morsetto di sicurezza fino al suo aggancio. Impiego Nota: Per la funzione di aspirazione dell'idropulitrice è necessario usare anche il filtro per l'acqua KÄRCHER (N. ordine:4.730-059.0). Pulizia di pavimenti Fissare il T-Racer con i tubi prolunga alla lancia dell’idropulitrice. Î Figura 1 Inserire il tubo prolunga nell’attacco a baionetta del T-Racer. 2 Quindi ruotare di 90° fino allo scatto. 3 Stringere il manicotto di sicurezza. – Ripetere questa operazione anche per gli altri due collegamenti. Avvertenze per la pulizia „ Si consiglia spazzare le superfici all’aperto prima di usare il T-Racer al fine di evitare danni alle bocchette. „ Non usare T-Racer per strofinare le superfici! Attenzione Î Figura Non passare sopra ad angoli aperti! Pulizia di pareti Fissare il T-Racer direttamente alla lancia dell’idropulitrice. Î Figura 1 Spingere l’attacco a baionetta del T-Racer nell’attacco della lancia dell’idropulitrice. 2 Quindi ruotare di 90° fino allo scatto. 3 Stringere il manicotto di sicurezza. Attenzione Î Figura Tenere durante la pulizia delle pareti il T-Racer sempre all'impugnatura. Italiano 15 Guida alla risoluzione dei guasti L'idropulitrice non sviluppa pressione oppure pulsa. Î Smontare le bocchette di alta pressione, controllare se presentano danni, sciacquare il T-Racer con dell’acqua pulita e rimontare le bocchette. Avvertenze generali Protezione dell’ambiente Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta. Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata. Avvertenze sui contenuti (REACH) Informazioni aggiornate sui contenuti sono disponibili all'indirizzo: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm Suggerimento I tubi di prolunga possono essere utilizzati con ogni accessorio Kärcher. Ricambi Impiegare solamente ricambi originali KÄRCHER. La lista dei pezzi di ricambio è riportata alla fine del presente manuale d'uso. 16 Italiano Garanzia Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. Cura Dopo l'uso pulire l'apparecchio con uno straccio umido. Veiligheidsinstructies Beschrijving apparaat Lees voor het eerste gebruik eerst deze originele gebruiksaanwijzing, neem ze in acht en bewaar ze voor later gebruik of voor eventuele latere eigenaars. Controleer bij het uitpakken de inhoud van de verpakking op ontbrekende toebehoren, of beschadigingen. Neem bij transportschades contact op met uw leverancier. „ Neem de veiligheidsaanwijzingen van uw hogedrukreiniger in acht.
