MANUALE UTENTE MWI12IX INDESIT

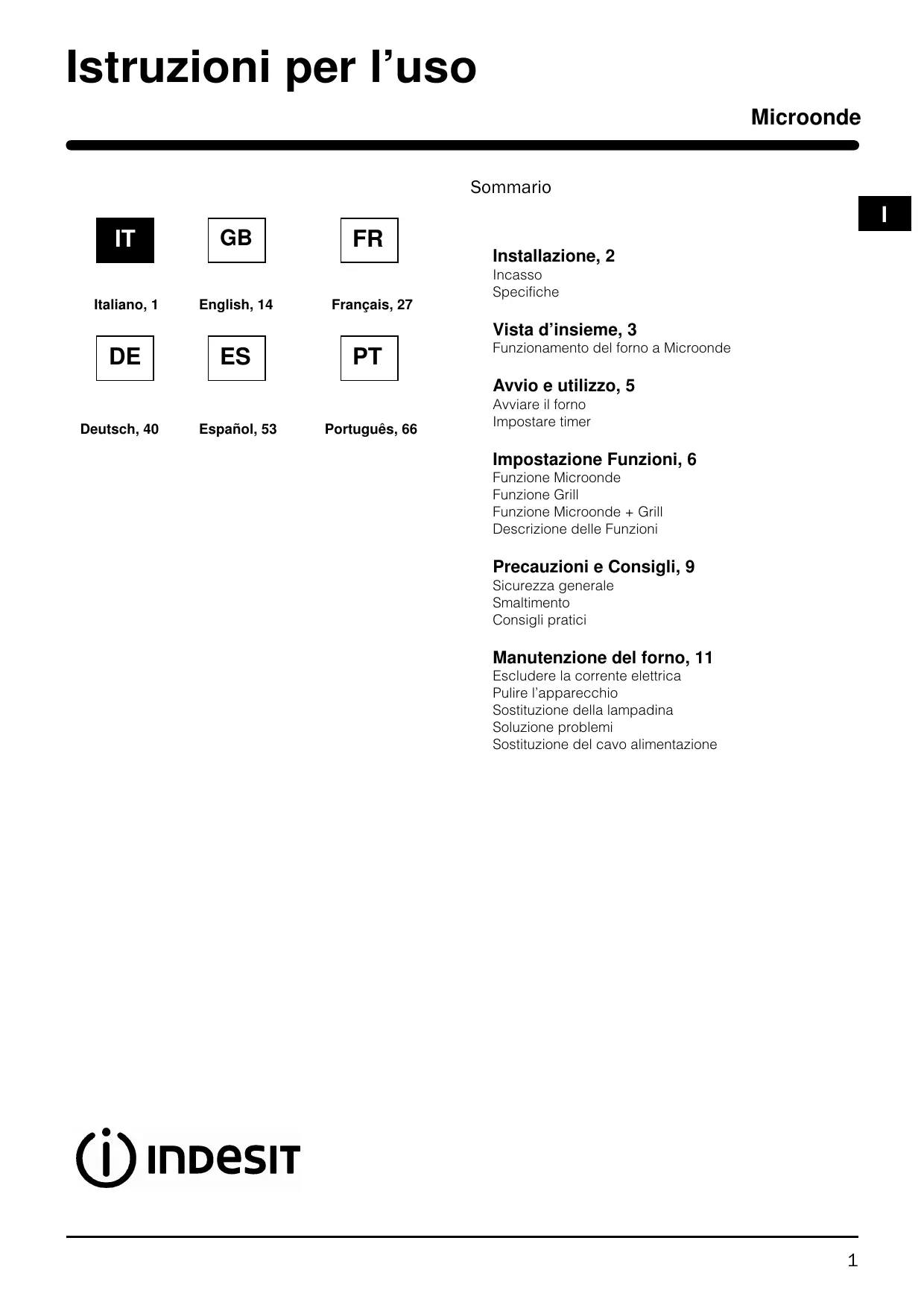

Istruzioni per l’uso Microonde Sommario

Installazione, 2 Incasso Specifiche Vista d’insieme, 3

Funzionamento del forno a Microonde Avvio e utilizzo, 5 Deutsch, 40 Español, 53 Português, 66 Avviare il forno Impostare timer Impostazione Funzioni, 6 Funzione Microonde Funzione Grill Funzione Microonde + Grill Descrizione delle Funzioni Precauzioni e Consigli, 9 Sicurezza generale Smaltimento Consigli pratici Manutenzione del forno, 11 Escludere la corrente elettrica Pulire l’apparecchio Sostituzione della lampadina Soluzione problemi Sostituzione del cavo alimentazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, de cessione o di trasloco, assicurarsi che resti insieme all’apparecchio. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione sull’uso e sulla sicurezza. Incasso Togliere il forno a microonde dall'imballo. Rimuovere tutto il materiale di imballo e gli accessori dal forno.

• Accertarsi delle buone condizioni delle parti di seguito elencate: - Porta e cerniere; - Parte anteriore del forno; - Parte interna ed esterna del forno; ! Non utilizzare il forno a microonde qualora le parti sopra elencate fossero difettose. Rivolgersi al rivenditore.
• Sistemare il forno a microonde su una superficie piana, in grado di reggere pesi. - Ai fini di una corretta refrigerazione dell’apparato, installare il forno a microonde in un mobile recante un’apertura nella parte superiore (vedi libretto istruzioni di montaggio allegato). ! La spina di connessione del microonde alla rete deve rimanere accessibile dopo l'installazione. - Nell’installare il forno a microonde, accertarsi che il cavo di alimentazione non venga a contatto con la parte posteriore dato che le temperature elevate potrebbero danneggiarlo. - In una colonna, il forno a microonde non deve essere installato al di sotto del forno elettrico, dato che quest’ultimo può provocare la formazione di condensa sul primo.

• Il forno a microonde è dotato di un cavo contenente tre cavi, due per la corrente monofase e uno per la presa di terra. ! Il forno a microonde deve essere allacciato a una presa di terra. ! Il produttore e il rivenditore declinano ogni responsabilità per guasti o incidenti personali causati dall'inadempimento delle istruzioni d'installazione Specifiche Tensione CA p. 230
• V / 50 Hz Fusible p. 12
• A / 250 V Potenza richiesta p. 1200
• W Potenza de uscita microonde p. 800
• W Frequenza di microonde p. 2450
• MHz Dimensioni esterne (Larg.×Lung.×Pr.) p. 595
• × 390 × 320 mm Dimensioni della cavità (Larg.×Lung.×Pr.) p. 305
• × 210 × 280 mm Capacità del forno p. 18
• ltr Peso ,6 kg Vista d’insieme p. 18

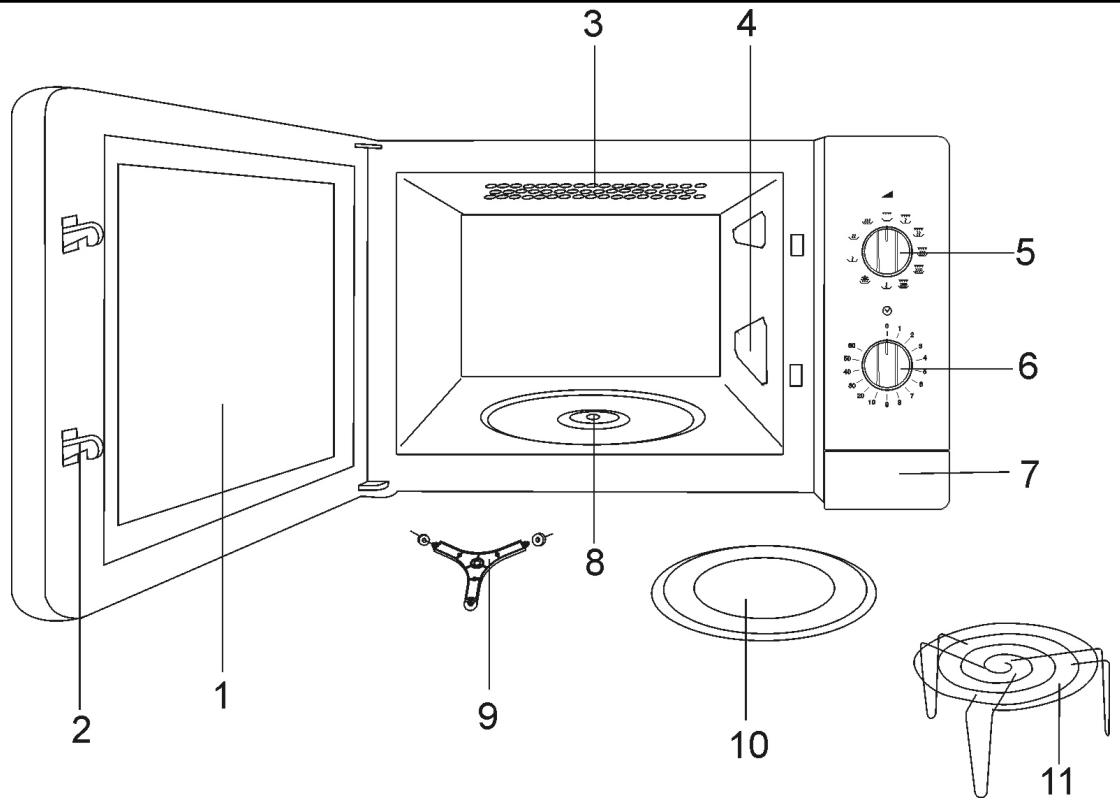

1 – Vetro del portello 2 – Fermo 3 – Griglia del quartzo 4 – Coperture della ventola 5 – Selettore delle Funzione 6 – Selettore dei Tempi 7 – Tasto di apertura 8 – Scanalatura per la base di rotazione 9 – Base di Rotazione 10 – Piastra di Rotazione 11 – Griglia

Funzionamento del forno a Microonde:

Nella cucina convenzionale, il calore irradiato dalle resistenze o dai fornelli a gas, penetra lentamente nei cibi dall'esterno verso l'interno. Ciò porta a un'enorme dispersione energetica in termini di riscaldamento dell'aria, componenti del forno e recipiente. Nel forno a microonde, invece, il calore viene generato all'interno del cibo stesso, che viene così riscaldato dall'interno verso l'esterno. Non si verificano perdite energetiche dal momento che l'aria, le pareti interne del forno e i recipiente (se adeguati), non vengono riscaldati per azione delle microonde. Vantaggi dei forni a microonde sono:

1. Risparmio sui tempi di cottura: in generale, riduzione

di 3/4 dei tempi di cottura convenzionale.

2. Scongelamento ultrarapido dei cibi, con

conseguente riduzione del rischio di comparsa di batteri.

3. Risparmio energetico.

Gran parte dei cibi contengono acqua le cui molecole vibrano per azione delle microonde. L'attrito tra le molecole porta alla formazione di calore che fa aumentare la temperatura degli alimenti, scongelandoli, cucinandoli e mantenendoli caldi. Dal momento che il calore si forma all'interno dei cibi: - Questi possono essere cotti senza o con pochi liquidi o grassi. - Scongelare, riscaldare o cucinare nel forno a microonde richiede meno tempo di un forno convenzionale. - Vitamine e aromi vengono conservati. Le microonde attraversano la porcellana, il vetro, il cartone e la plastica ma non il metallo, ragion per cui il forno non va utilizzato con recipiente metallici o contenenti parti in metallo. Le microonde vengono riflesse dal metallo...

4. Conservazione del valore nutritivo dei cibi, in seguito

alla riduzione dei tempi di cottura. 5.Pulizia agevole. Il forno è munito di una valvola ad alta tensione chiamata Magnetrón, atta a trasformare l'energia elettrica in energia a microonde. Tali onde elettromagnetiche vengono convogliate all'interno del forno da una guida d'onda, e sono distribuite da un espansore metallico oppure da un piatto girevole. ...attraversano la Porcellana e il Vetro... All'interno del forno, le microonde si propagano in tutte le direzioni, vengono riflesse dalle pareti metalliche e penetrano uniformemente nei cibi. ...e vengono assorbite dai cibi.

Avvio e utilizzo Avviare il forno Procedere come indicato di seguito:

1. Collegare il forno a una fonte di alimentazione

adeguata (si vedano le istruzioni di installazione).

2. Aprire la porta premendo l'apposito pulsante.

! Al termine dell'utilizzo del forno, posizionare il Selettore dei Tempi nella posizione 0. Se la posizione è diversa, chiudendo la porta il forno comincerà a funzionare.

! Per interrompere il funzionamento del forno prima del tempo programmato, posizionare il Selettore dei Tempi nella posizione 0 oppure aprire la porta.

3. Sistemare il recipiente con il cibo sul vassoio o sulla

griglia. ! Col il forno in funzione è possibile cambiare sia il tempo che il livello di potenza azionando il corrispondente comando.

4. Selezionare la funzione e il tempo di cottura

desiderati, secondo quanto descritto nei capitoli seguenti. Impostare timer

5. Richiudere la porta.

La selezione del tempo di funzionamento desiderato si realizza ruotando il Selettore dei Tempi.

6. Il forno inizierà a funzionare.

La porta del forno può essere aperta in qualunque momento durante il funzionamento dello stesso. In questo caso:

• Si interrompe immediatamente il funzionamento del forno; Per tempi inferiori a 2 minuti posizionare il Selettore dei Tempi in una posizione superiore e poi retrocedere al tempo desiderato. In ogni caso in cui il Selettore dei Tempi venga a trovarsi in una posizione differente da 0, la luce del forno deve rimanere accesa.

• Il grill si disinserisce. Tuttavia si manterrà molto caldo;
• Il Selettore dei Tempi si ferma automaticamente indicando il tempo di funzionamento rimanente.
• A questo punto sarà possibile:
• Mescolare o rimescolare gli alimenti per migliorare l’uniformità di riscaldamento;
• Selezionare un’altra funzione posizionando il Selettore delle funzioni in un’ altra posizione; Variare il tempo di funzionamento rimanente azionando il Comando dei tempi.

Impostazione Funzioni Non dimenticare che nel microonde: Funzione Microonde

1. Quanto maggiore è la quantità degli alimenti, tanto

maggiore sarà il tempo necessario alla cottura. Collocare il Selettore delle Funzioni nella posizione corrispondente al livello di potenza desiderato facendo riferimento alla tabella qui riportata.

2. Quanto inferiore è la temperatura degli alimenti,

tanto maggiore sarà il tempo necessario alla loro cottura. Posizione Nivel Potenza Potenza Massima 800 W Media 650 W Minima 460 W Scongelare 290 W Mantenere Caldo 150 W Prima di utilizzare qualsiasi recipiente verificare se il medesimo è adatto al forno a microonde (VEDI CONSIGLI PRATICI). Prima di cucinare gli alimenti inciderne sempre la parte esterna. Sistemare i liquidi da riscaldare in un recipiente con apertura larga allo scopo di permetterne la giusta evaporazione.

3. Gli alimenti meno densi si preparano più

4. Una distribuzione perfetta degli alimenti sulla base

del forno garantisce una cottura più uniforme. Disponendo gli alimenti a maggior densità in forma di anello esterno e quelli a minor densità al centro del piatto, si potranno cucinare vari tipi di alimenti contemporaneamente.

5. Si ottengono migliori risultati di cottura lasciando

riposare i cibi per qualche tempo prima di servirli, dal momento che, una volta spento il forno, la cottura prosegue ancora per alcuni secondi.

6. Coprendo gli alimenti, si ridurranno i tempi di cottura

e se ne impedirà la disidratazione. I coperchi devono essere di materiale trasparente alle microonde e dovranno essere dotati di un piccolo ugello per la fuoriuscita del vapore. Funzione Grill Collocare il Selettore delle Funzioni nella posizione Il forno dispone di un limitatore di temperatura che controlla le resistenze elettriche collegandole o disinserendole, allo scopo di mantenere la temperatura entro i limiti impostati. È consigliabile l'uso della griglia per avvicinare gli alimenti al grill ed ottenere così una cottura migliore. La griglia non va sistemata a contatto con le superfici metalliche della cavità del forno, dal momento che potrebbe innescare un arco elettrico e danneggiare l'apparecchio. ! Quando il grill viene usato per la prima volta, è normale che si sprigionino fumi e odori a seguito degli oli impiegati nel processo di fabbricazione. ! Dopo aver usato il grill le prime volte, è normale che la zona perforata posta a protezione delle resistenze del medesimo, si deformi e assuma un colore dorato a causa delle elevate temperature raggiunte durante il funzionamento del grill stesso.

! Quando il grill è in funzione le pareti della cavità del forno e il grill stesso saranno estremamente caldi. Si consiglia pertanto l'uso di guanti da cucina. ! Se il grill viene usato a lungo, è normale che le resistenze si spengano per brevi lassi di tempo a seguito dell’entrata in funzione del limitatore di temperatura di sicurezza. ! Non utilizzare né recipiente di plastica né di altri materiali poco resistenti alle temperature elevate del grill perché esse ne potrebbero causare la distruzione. Funzione Microonde + Grill Collocare il Selettore delle Funzioni nella posizione corrispondente al livello di potenza desiderato facendo riferimento alla tabella qui riportata. Posizione Nivel Potenza Potenza

240 W ! Il vetro della porta raggiunge temperature elevate quando il grill è in funzione, ragion per cui il forno va installato a un'altezza dal suolo non inferiore a 80 cm., in modo tale da tenerlo fuori dalla portata dei bambini.

Descrizione delle Funzioni Icono Descrizione Potenza Alimento Mantenere Caldo 150 W Disgelamento lento per gli alimenti fragili, mantenendo il cibo caldo Scongelare 290 W Potenza Mínima 460 W Cuocere a basso calore, riso Disgelamento veloce Sciogliere il burro Riscaldare alimenti per bambini Cottura delle verdure e degli altri alimenti Potenza Media 650 W Cuocere e riscaldare gradualmente Riscaldare e cucinare la piccole quantità Riscaldare cibi delicati

Potenza Massima 800 W Cucinare e riscaldare bevande e altri cibi da cottura veloce.

240 W Tostare il pane

390 W Cuocere pollame e carne alla grilia

530 W Cucinare polpettoni e piatti gratinati

680 W Preparazione di carne bovina

800 W Gratinare patate Grill 1000 W Grigliare i cibi Precauzioni e Consigli Sicurezza generale ! Se la porta o la guarnizione fossero difettose, il forno non andrà collegato alla rete elettrica fino a che non sarà stato ispezionato ed eventualmente riparato da personale autorizzato. ! Le operazioni o le riparazioni che richiedono la sostituzione di un qualsiasi coperchio o di un dispositivo di protezione delle microonde vanno eseguite da un addetto qualificato, dal momento che possono essere pericolose per l'utente. ! Per riscaldare liquidi o altri cibi non si dovrà fa uso di recipiente ermetici dal momento che essi potrebbero scoppiare. ! I bambini non dovranno utilizzare il microonde senza essere stati dapprima informati sull'uso del medesimo ed essere, pertanto, in grado di comprendere i pericoli derivanti da un eventuale impiego errato di tale elettrodomestico. ! Quando viene attivata la modalità di funzionamento Combi (microonde + grill) del forno a microonde, i bambini potranno farne uso soltanto se debitamente sorvegliati da un adulto date le alte temperature raggiungibili. ! Il forno a microonde va pulito regolarmente al pari di eventuali resti di cibo (per ulteriori informazioni, vedi il capitolo relativo alla Manutenzione del forno). Se il forno non viene mantenuto pulito, se ne potrebbe deteriorare la superficie, con relativo accorciamento della vita utile del medesimo e probabile mancato funzionamento.

• Quando vengono riscaldati cibi in recipiente di plastica o di carta, verificare regolarmente l'interno del forno per evitare combustioni.
• Se si rilevasse la presenza di fumo, il forno va disinserito mentre la porta dovrà rimanere chiusa per soffocare le fiamme.
• Dopo aver riscaldato un biberon o degli omogeneizzati per bambini, mescolare il contenuto del recipiente e verificare la temperatura della pietanza prima di servirla.

• Le uova con il guscio e le uova sode non vanno riscaldate nel forno a microonde dato che potrebbero scoppiare anche a riscaldamento avvenuto.
• Utilizzare soltanto utensili adatti al forno a microonde. Non utilizzare utensili metallici nel medesimo a meno che non vengano forniti dal produttore.
• Non far uso di recipiente chiusi per riscaldare liquidi o altri cibi dal momento che detti contenitori possono scoppiare.
• Non riscaldare mai alcool puro o bevande alcoliche. PERICOLO DI COMBUSTIONE.
• In caso di dubbio, selezionare tempi brevi per cucinare, riscaldare e scongelare cibi nel forno a microonde. In seguito a tempi di cottura prolungati i cibi possono risultare eccessivamente asciutti e giungere persino alla combustione.
• Il forno va utilizzato soltanto per riscaldare, cucinare e scongelare cibi.
• Il forno non andrà messo in funzione se sprovvisto del vassoio o se è vuoto.
• Non ostruire le aperture di ventilazione del forno.
• Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separartemente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

• Le bevande riscaldate nel forno a microonde possono giungere a ebollizione per cui i recipiente vanno usati con cura.

• Utilizzare stoviglie resistenti al calore in vetro, vetroceramica, porcelana, ceramica o in materiale plastico termoresistente. Questi materiali sono permeabili alle microonde.
• Diverso è invece il caso delle stoviglie in metallo, le quali non lasciano passare le microonde. Gli alimenti nei contenitori metallici restano pertanto freddi. Accertasi che gli aggetti in metallo – per esempio, un cucchiaio – si trovino a non meno di 2 cm dalle pareti del forno e dal lato interno della porta. Il vetro interno della porta potrebbe andare distrutto per la formazione di scintille. ! Questo tipo di recipiente può surriscaldarsi se i tempi di cottura sono lunghi. I recipiente di ceramica smaltata dipinta possono essere utilizzati nel forno a microonde solamente se lo smalto ricopre lo strato di colore. Alcuni smalti e colori contengono sostanze metalliche. Il vasellame di questo tipo non va utilizzato nel forno a microonde perché può rovinarsi. L'azione delle microonde potrebbe danneggiare la doratura e l'argentatura eventualmente presenti sul recipiente.

• Per scongelare o cucinare uniformemente tagli di carne dalle dimensioni irregolari, si consiglia di coprirne le parti più sottili con della carta stagnola. Questa andrà posta a una distanza minima di 2 cm dalle pareti del forno; in caso contrario, potrebbe innescarsi un arco elettrico. ! Il vasellame in plastica deve essere resitente a temperature di almeno 180°C. In caso contrario potrebbe deformarsi. Il vasellame melaminico non è adatto al forno a microonde.

• Si possono utilizzare utensili metallici purché siano più piccoli del taglio di carne. Per riscaldare o cucinare alimenti contenuti in sacchetti di plastica questi andranno bucati per permettere la fuoriuscita del vapore. In questo modo si evita lo scoppio dei medesimi.

• Il vetro contiene una certa percentuale di cromo per cui potrebbe crepare se i tempi di cottura sono prolungati. ! La porcellana può essere utilizzata nel forno a microonde ma non deve recare alcun disegno. Infatti l'umidità eventualmente presente all'interno dei disegni può portare a un aumento della pressione in seguito all'azione delle microonde rovinando così il disegno.

! Non si possono utilizzare recipiente di legno nel forno a microonde. Manutenzione del forno

• Per vedere se una stoviglia di vetro, terracotta o porcellana può essere usata nel forno a microonde, eseguire le seguenti operazioni: - Sistemare il recipiente vuoto vicino a un bicchiere pieno d' acqua all'interno del forno; - Chiudere la porta; - Sistemare il selettore funzioni nella posizione di microonde a potenza massima; - Regolare il tempo di funzionamento a 1 minuto. ! Se durante il funzionamento si rilevano dei rumori accompagnati da scintille, disinserire immediatamente l'elettrodomestico.
• Le stoviglie in cui si verifica tale inconveniente o che si presentano molto calde quando vengono estratte dal forno a microonde non sono adatte a tale elettrodomestico. Si consiglia l'uso di coperchi di vetro o di plastica perché:

1. Impediscono l'eccessiva fuoriuscita di vapori,

soprattutto nel caso di cotture prolungate.

2. Accelerano il processo di riscaldamento degli

3. Impediscono la disidratazione degli alimenti.

4. Impediscono la perdita di aromi.

I coperchi dovranno recare dei fori per evitare problemi di pressione. La pellicola di plastica deve essere perforata. Per riscaldare biberon, barattoli di omogeneizzati per neonati e altri recipiente analoghi togliere il coperchio. I recipiente chiusi potrebbero esplodere. ! I recipiente di ceramica smaltata racchiudono parecchie molecole d'acqua per cui subiscono un certo riscaldamento. Nonostante ciò potranno essere utilizzati in un forno a microonde. ! Se dovessero sussistere dei dubbi, rivolgersi al rivenditore da cui si è acquistato il vasellame per accertarsi che sia adeguato all'uso nel forno a microonde.

Escludere la corrente elettrica Sostituzione della lampadina Accertarsi che la spina sia stata disinserita dalla presa prima di iniziare a pulire il forno. La sostituzione della lampadina dovrà essere operata dal Servizio Assistenza Tecnica, poichè si rendono necessari utensili special (vedi servizio assistenza). Non Usare Detergenti Abrasivi. Pulire l’apparecchio Esterno

1. Pulire la superficie esterna con detersivo neutro,

acqua tiepida e asciugare con un panno umido.

2. Evitare che l'acqua penetri nei fori di ventilazione del

1. Dopo aver utilizzato il forno pulirne le pareti con un

2. Evitare che l'acqua penetri nei fori della cavità.

3. Se dopo aver cucinato si osserva che la cavità del

forno è particolarmente sporca, posare un bicchiere d'acqua sul vassoio e accendere il forno per 4 minuti a potenza massima. Il vapore ammorbidirà lo sporco che potrà essere quindi tolto facilmente con un panno morbido.

4. Il vassoio potrà essere lavato normalmente con

detersivo per stoviglie o nella lavastoviglie. Porta, controporta

1. Tali zone andranno sempre pulite a regola d'arte, in

particolar modo le superfici di contatto tra la porta e la parte frontale del forno, per evitare fughe di microonde.

2. Utilizzare detersivo neutro, acqua tiepida e

asciugare con un panno morbido.

Soluzione problemi Sostituzione del cavo alimentazione Le riparazioni o gli interventi effettuati da personale non appartenente al S.A.T. possono essere pericolosi. Se il cavo di alimentazione è defettoso, andrà sostituito a cura del produttore o degli adetti qualificati del Servizio di Assistenza Tecnica dal momento che si rendono necessari utensili speciali. Qualsivoglia genere di riparazione o intervento andrà effettuato dal produttore o dal personale qualificato del S.A.T Qualora venissero rilevate delle anomalie nel forno, prima di rivolgersi al S.A.T. verificare quanto segue:

1. Accertarsi che la spina sia inserita nella presa e che

il forno sia sotto tensione (collegare un altro elettrodomestico a tale spina e vedere se funziona).

2. Se la lampadina del forno si accende ma gli alimenti

non si riscaldano verificare che la porta sia ben chiusa. Se quest'ultima non si chiude correttamente non si avrà produzione di microonde.
