Tipo di prodotto	Estensione audio/video (trasmettitore HDMI)
Marca	Marmitek
Modello	VideoControl 3
Dimensioni (circa)	100 x 80 x 30 mm
Peso (circa)	200 g
Alimentazione	Adattatore di rete 5 V CC (incluso)
Consumo elettrico	5 W max
Distanza massima di trasmissione	Fino a 100 m (tramite cavo Cat5e/6)
Risoluzione video supportata	1080p (Full HD)
Connettori ingresso	1 x HDMI (sorgente)
Connettori uscita	1 x HDMI (display)
Connettore di rete	1 x RJ45 (cavo Cat5e/6)
Funzioni principali	Estensione HDMI, trasmissione del segnale IR per telecomando, supporto HDCP
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Sicurezza	Non esporre all'umidità o a temperature estreme
Ricambi e riparabilità	Nessun ricambio disponibile; contattare l'assistenza Marmitek
Informazioni generali	Estensione audio/video Marmitek VideoControl 3: consente di trasmettere il segnale HDMI e i comandi IR a distanza.

Domande frequenti - VideoControl 3 MARMITEK

Come collegare il VideoControl 3?

Collegare la sorgente HDMI (es. decoder) all'ingresso del trasmettitore, quindi collegare il trasmettitore al ricevitore tramite un cavo di rete Cat5e/6. Collegare il ricevitore al display (TV) tramite HDMI. Inserire gli adattatori di rete.

Qual è la distanza massima di trasmissione?

La distanza massima è di 100 metri con un cavo Cat5e/6 di qualità.

Il VideoControl 3 supporta il 4K?

No, questo modello supporta una risoluzione massima di 1080p (Full HD).

Posso utilizzare il telecomando della mia sorgente a distanza?

Sì, il sistema integra un pass-through IR: posizionare il trasmettitore IR davanti alla sorgente e il ricevitore IR vicino al telecomando.

Che tipo di adattatore di rete è fornito?

Ogni scatola (trasmettitore e ricevitore) viene fornita con un adattatore di rete 5 V CC. Assicurarsi di utilizzare gli adattatori forniti.

Cosa significano i LED sulle scatole?

LED di alimentazione: verde se alimentato. LED di collegamento: lampeggia quando il segnale viene trasmesso, fisso in funzionamento normale.

Il VideoControl 3 è compatibile con HDCP?

Sì, supporta HDCP per i contenuti protetti.

Posso fissare le scatole al muro?

Sì, le scatole sono dotate di fori di montaggio per fissaggio a parete (viti non incluse).

Cosa fare se non ho immagine?

Verificare i collegamenti, gli adattatori di rete e che il cavo di rete sia correttamente collegato. Riavviare le scatole. Assicurarsi che la sorgente sia accesa.

Dove posso scaricare il manuale VideoControl 3?

Il manuale è disponibile gratuitamente in formato PDF su notice-facile.com nella sezione Marmitek VideoControl 3.

MANUALE UTENTE VideoControl 3 MARMITEK

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• Non aprire mai il prodotto: nell'apparecchio ci sono parti che potrebbero provocare pericolose scosse elettriche. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Alimentatore: collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.

Introduzione

Congratulazioni per l'acquisto del Marmitek VideoControl3. Con la prolunga a infrarossi VideoControl3 potete emettere dei segnali infrarossi tramite la rete dei cavi coassiali presente nella vostra casa in modo da gestire i dispositivi connessi in altri spazi della casa. Ad esempio: Il ricevitore satellitare si trova nel soggiorno e una seconda TV, che

volete usare per vedere un programma via satellite, è nella camera da letto. Volete gestire il ricevitore satellitare con il telecomando, però non avete la voglia di andare al soggiorno. La prolunga a infrarossi VideoControl3 manda, tramite i cavi coassiali, i segnali infrarossi al relativo apparecchio.

Contenuto della confezione

• 1 Ricevitore a infrarossi VideoControl3 con incorporato 1 sensore IR (ricevitore IR)
- 1 Trasmettitore a infrarossi VideoControl3 con incorporato 3 LED IR (trasmettitori IR)
• 2 Adattatori di rete
- Adattatori coassiali (IEC-F)
- Questo manuale d'istruzioni

Come funziona?

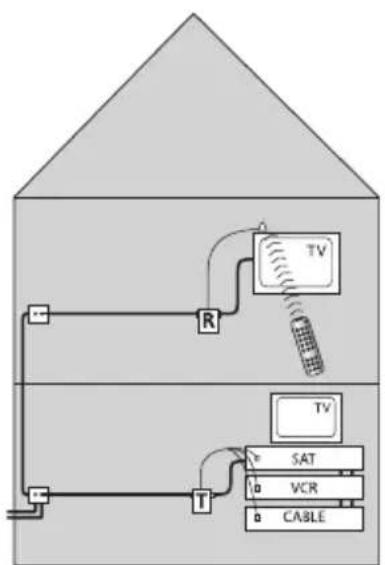

Il VideoControl3 manda il segnale proveniente dal vostro telecomando all'altra camera, tramite il presente cavo della televisione. Il VideoControl3 consiste di un ricevitore IR ed un trasmettitore IR. Basta collegare il ricevitore alla connessione della TV (ad es. nella camera da letto). Il ricevitore va collegato alla connessione dell'antenna, ad. es. quella del ricevitore satellitare. Per mezzo dei tre sensori a infrarossi in dotazione potete gestire fino a tre apparecchi diversi (ad es. un ricevitore satellitare, un videoregistratore ed un decodificatore). Se desiderate, potete collocare più ricevitori a infrarossi nelle diverse camere. In questo modo potete gestire tutti i dispositivi video collocati in altre stanze per mezzo di qualsiasi televisione.

ATTENZIONE: Il segnale VideoControl3 Marmitek viene altresì trasmesso tramite tutte le prese, divisori ed amplificatori dell'antenna che possono funzionare come canale di ritorno.

Installazione del ricevitore

• Collegiate il lato 'IN' del ricevitore VideoControl3 (questa scatola è marcata con la lettera R e contiene il sensore IR) al cavo coassiale della TV nella stanza in cui volete usare il telecomando (ad es. nella camera da letto).
• Inserite la spina 'To TV' del ricevitore nella presa per l'antenna nella TV.
• Se necessario potete usare gli adattatori coassiali in dotazione.
• Il sensore IR va collocato in vista, ad es. sopra la televisione.
• Inserite il trasformatore nella presa della rete elettrica.

36 © MARMITEK

Cenno 1

In Europa esistono due tipi di spine per l'antenna: la spina IEC e la spina F. L'ultima spina perde meno segnale e perciò viene usata nelle installazioni di migliore qualità. Anche il vostro VideoControl3 Marmitek è dotato di queste spine. Tuttavia, usando degli adattatori in dotazione, potete anche usare le spine IEC.

Installazione del trasmettitore

• Collegiate il lato 'IN' del trasmettitore VideoControl3 (questa scatola è marcata con la lettera T e contiene i LED IR) al cavo coassiale della TV, del ricevitore satellitare o del videoregistratore, nello spazio in cui è collocato il dispositivo che volete gestire.
• Inserite la spina 'To TV' nella presa per l'antenna nella TV o nel ricevitore satellitare.
• Se necessario potete usare gli adattatori coassiali in dotazione.
• Attaccate i LED sulla finestra IR del dispositivo. Attenzione: quest'operazione richiede precisione. A volte questa finestra è piuttosto nascosta. Se necessario, verificate prima il corretto funzionamento (eventualmente assieme ad un'altra persona) prima di attaccare i LED IR.
• Inserite il trasformatore nella presa della rete elettrica.

ATTENZIONE: anche se volete collegare meno di tre dispositivi, occorre lasciare i LED non-utilizzati al cavo. Non staccare questi LED dal cavo. Ora avete installato il VideoControl3. Se mandate un comando tramite il telecomando, i LED rossi del ricevitore e del trasmettitore si illumineranno.

Cenno 2

Il ricevitore è provvisto di una vite di regolazione. Questa va usata per regolare la sensibilità del ricevitore. Se il LED si illumina anche senza che usate il telecomando, il ricevitore è regolato troppo sensibile. Se il LED non si illumina mentre state usando il telecomando, il ricevitore è regolato troppo insensibile. Usate un piccolo cacciavite a stella per la regolazione.

Cenno 3

Se volete gestire il vostro dispositivo da diversi posti, potete acquisire addizionali ricevitori. (Art. N. 9709 (E), Art.N.9715 (RU).

Domande frequenti

Nessun'immagine, nessun suono.

Controllate se tutti i cavi sono stati collegati correttamente.

L'infrarosso non funziona.

a. Verificate se il sensore IR è posizionato al posto corretto sul sensore dell'apparecchio.
b. Controllate se tutti i cavi sono stati collegati correttamente.
c. Verificate se i LED rossi sul trasmettitore e sul ricevitore lampeggiano in risposta al segnale IR. Nell'eventualità regolare la sensibilità tramite la vite di regolazione (vedete cenno 2).
d. Il canale di ritorno a infrarossi funziona solo se gli amplificatori, divisori e scatole d'antenna contengono un canale di ritorno. In genere, questo viene indicato sui relativi componenti con la dicitura '5-30MHz' o '5-68MHz'.
Per ulteriori informazioni al riguardo, consultate il vostro fornitore di antenne.

e. Badate che il trasmettitore non deve gestire il ricevitore. Pertanto, controllate che i LED del trasmettitore non siano nel raggio visivo del ricevitore (retroazione acustica).
f. Se utilizzate più di un ricevitore, badate che questi non ricevano contemporaneamente un segnale IR.
g. Evitate l'interferenza di altre fonti di infrarosso, come la luce diretta del sole, lampade di risparmio o schermi al plasma.

Specificazioni tecniche

Trasmettitore IR VideoControl3:

Trasformatore di rete: 230VAC/50Hz, 12VDC/100 mA

RF modulazione: 10,52 MHz +/- 250 KHz

Sensibilità: <45 dBuV

Attenuazione VHF/UHF: 47 MHz – 230 MHz 2 dB (massimo)

470 MHz - 860 MHz 4 dB (massimo)

Dimensioni: 49x67x26mm (escluse Spine di collegamento)

Ricevitore IR VideoControl3

Trasformatore di rete: 230VAC/50Hz, 12VDC/100 mA

Ricevitore IR: 37 – 45 KHz

Angolo di apertura: ± 45 gradi

Portata di ricevimento: Min. 5 metri

Modulazione RF: 10,52 MHz +/- 250 KHz 110 dBuV (min.)

Attenuazione VHF/UHF: 47 MHz – 230 MHz 2 dB (massimo)

470 MHz - 860 MHz 4 dB (massimo)

Dimensioni: 49x67x26mm (escluse spine di collegamento)

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il VideoControl 3 ^TM è conforme ai requisiti essenziali ed altre disposizioni relative alla Direttiva :

Direttiva 89/336/CEE del Consiglio del 3 maggio 1989 per il ravvicinamento delle legislazioni degli Stati Membri relative alla compatibilità elettromagnetica

Direttiva 73/23/CEE del Consiglio, del 19 febbraio 1973, concernente il ravvicinamento delle legislazioni degli Stati Membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione
