CMP-MOBDOCK40 - Stazione di aggancio KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione di docking per computer portatile
Marca	König
Modello	CMP-MOBDOCK40
Dimensioni (L x l x H)	Circa 25 x 10 x 3 cm
Peso	Circa 350 g
Alimentazione	Alimentatore 12 V / 3 A (incluso)
Porte USB	3 porte USB 3.0 + 1 porta USB-C con Power Delivery
Porte video	1 HDMI (fino a 4K@30Hz), 1 VGA
Connettività di rete	1 porta Ethernet Gigabit RJ45
Uscita audio	Jack cuffie/microfono combo da 3,5 mm
Lettura di schede di memoria	SD / microSD (fino a 512 GB)
Compatibilità	Windows, macOS, Chrome OS, Linux (plug & play)
Funzioni principali	Stazione di docking universale: estende le porte del computer portatile, carica fino a 60 W tramite USB-C, visualizzazione multipla
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido leggermente umido; non utilizzare prodotti aggressivi
Sicurezza	Protezione contro sovratensioni, cortocircuiti e surriscaldamento
Ricambi e riparabilità	Indice di riparabilità non comunicato; ricambi disponibili su richiesta al servizio clienti
Informazioni generali	Garanzia 2 anni; fornito con alimentatore e cavo USB-C

Domande frequenti - CMP-MOBDOCK40 KONIG

Quali computer portatili sono compatibili con la stazione di docking Konig CMP-MOBDOCK40?

La stazione è compatibile con la maggior parte dei computer portatili dotati di porta USB-C che supporta la modalità DisplayPort Alt. Funziona su Windows, macOS, Chrome OS e Linux senza driver aggiuntivi.

Posso caricare il mio computer portatile tramite la stazione di docking?

Sì, la porta USB-C della stazione supporta una ricarica Power Delivery fino a 60 W, consentendo di caricare la maggior parte degli ultraportatili mentre si utilizzano le altre porte.

La stazione supporta schermi 4K?

Sì, la porta HDMI può visualizzare una risoluzione 4K a 30 Hz. Per una migliore fluidità, preferire uno schermo a risoluzione inferiore o utilizzare la porta USB-C se il computer lo consente.

Come collegare uno schermo VGA?

Utilizzare la porta VGA della stazione. Collegare lo schermo tramite un cavo VGA standard; la risoluzione massima supportata è 1920x1080 a 60 Hz.

La stazione legge schede SD e microSD?

Sì, dispone di un lettore di schede SD e microSD. È possibile inserire schede di memoria fino a 512 GB per trasferire facilmente i file.

Posso utilizzare un mouse e una tastiera wireless tramite le porte USB?

Assolutamente. Le tre porte USB 3.0 sono compatibili con tutte le periferiche. Collegare i ricevitori USB wireless, tastiere, mouse, chiavette USB, ecc.

La stazione di docking si riscalda durante un uso prolungato?

Un leggero calore è normale. La stazione è progettata con ventilazione passiva e protezione termica integrata. Se diventa troppo calda, scollegarla e lasciarla raffreddare.

Devo installare un driver per utilizzare la stazione?

No, la stazione è plug & play su Windows, macOS, Chrome OS e Linux. Non è necessario installare driver aggiuntivi.

Posso collegare la stazione a un computer che ha solo porte USB-A?

Il CMP-MOBDOCK40 è progettato per una connessione USB-C. Se il computer ha solo porte USB-A, sarà necessario un adattatore da USB-C a USB-A, ma le funzionalità potrebbero essere limitate (nessuna Power Delivery né video).

Come pulire la stazione di docking?

Scollegare sempre la stazione prima di pulirla. Utilizzare un panno morbido e asciutto per rimuovere la polvere. Evitare prodotti liquidi o abrasivi per non danneggiare i connettori.

MANUALE UTENTE CMP-MOBDOCK40 KONIG

Questa Stazione Drive SATA offre una velocità di trasmissione SuperSpeed USB 3.0 fino a 5Gbps. Il computer è in grado di leggere e scrivere sul drive esterno alla sua massima velocità ma è anche compatibile verso il basso con il controller host USB 2.0 del vostro computer. (E' comunque consigliato l'utilizzo di un controller host USB 3.0.)

Nessun montaggio, nessuna vite, semplicemente inserire ed usare. La funzionalità di backup con un tocco, permette agli utenti di fare copie di backup dei file dal PC al drive esterno.

Caratteristiche principali

• Supporta HDD SATA 2.5"/3.5"
• Velocità di trasferimento USB 3.0 fino a 5Gbps
• Rimuovibile a caldo; funzionalità Plug&Play
• Software di backup per una copia rapida dei dati

Requisiti minimi di sistema

Funziona con Windows® XPx86/ XPx64/ Vista x86/ Vista x64/Win 7 x86/ Win 7 x64

Nota: Il sistema Windows deve avere l'host NEC USB3.0

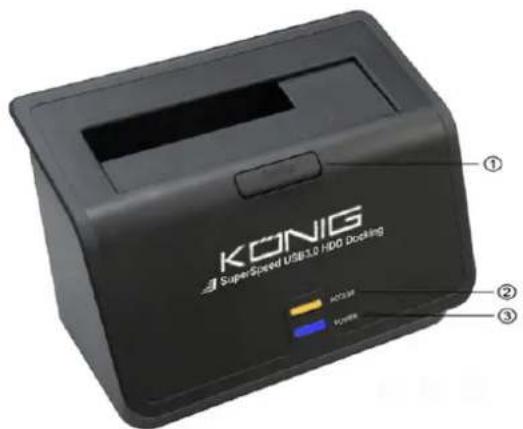

Date un occhiata al CMP-MOBDOCK40

1 Funzione di backup con singolo comando
2 LED di accesso HDD 5 Jack di alimentazione
3 LED di accensione 6 Interruttore Accensione

4 Connettore USB3.0

Montaggio

Inserire il disco rigido

- Step 1 e 2: La stazione supporta HDD SATA da 2,5" o 3,5". Inserire direttamente il connettore SATA, come mostrato di seguito nelle figure 1 e 2

- Step 3 e 4: Potete cambiare facilmente l'HDD a caldo semplicemente rimuovendolo dalla stazione, come mostrato di seguito nelle figure 3 e 4

Iniziare ad utilizzare il CMP-MOBDOCK40

Dopo aver installato il drive nella stazione, collegare l'alimentatore ed accendere dall'interruttore per iniziare ad utilizzare il vostro disco esterno. Il CMP-MOBDOCK40 supporta installazioni senza driver per Windows XP, Vista e 7; semplicemente in Plug&Play.

Nota: Lo standard USB3.0 è compatibile con Windows XP, Vista, 7; compatibilità ulteriori con sistemi operativi potrebbero essere aggiornate senza preavviso da parte del produttore.

Formattare l'Hard Disk

Prima dell'uso occorre formattare tutto il disco. Se invece state utilizzando un disco che è già stato formattato in precedenza, non occorre formattarlo nuovamente. Seguire la procedura qui riportata:

1. Cliccare con il tasto destro su My Computer e selezionare Manage
2. Apparirà la finestra di gestione. Cliccare su Disk Management in archiviazione
3. La finestra di gestione del PC elencherà tutti i dischi del computer
4. Cliccare con il tasto destro su partizione disco e cliccare su New Partition
5. Verrà lanciato l'applicativo per creare la nuova partizione, cliccare su Next
6. Selezionare Primary partition o Extended partition come desiderate, cliccare su Next
7. Inserire i valori di capienza per la partizione e quindi cliccare su Next

Nota: Lo strumento di formattazione è integrato in windows, la capacità massima del FAT32 è di 32GB

1. Selezionare per Assegnare la lettera drive seguente e quindi premere su Next

2. Selezionare per Formattare la partizione con le impostazioni seguenti e scegliere il File System che desiderate

3. Potete entrare l'etichetta di volume che preferite. Scegliere di eseguire una formattazione veloce e quindi cliccare su Next

4. Potete vedere ora una nuova partizione su Gestione Disco

5. Il nuovo disco può ora essere visualizzato sul computer

Funzione Backup

La funzione di backup è disponibile quando si usa il CMP-MOBDOCK40 come un disco di backup. Il CD per il Backup è contenuto nel CD-ROM, installarlo nel vostro computer. Dopo aver installato con successo il software per il backup, troverete nel sistema un manuale d'uso per il software del backup installatosi contemporaneamente.

Nota: Il software di backup supporta la sola modalità USB.

Nota: Il software di backup è compatibile con Windows 2000/XP 32bit/Vista 32bit/7 32bit.

Disconnettere il disco

Precauzione: Per prevenire la perdita di dati, siate sempre sicuri di completare tutte le applicazioni attive prime di disconnettere il disco.

Sotto Windows

1. Fare doppio click su Rimozione sicura dell'hardware nella cartella di sistema (in genere locata in basso all'angolo destro del desktop)
2. Selezionare il dispositivo che effettivamente si vuole disconnettere e cliccare su "Stop". Cliccare su "OK" per confermare la vostra selezione del disco da disconnettere
3. Cliccare su "Close" per assicurarvi che il disco sia già spento

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
