Tipo di prodotto	Lavatrice
Marca	Hotpoint Ariston
Modello	AQLF8F 292 U
Capacità	8 kg
Dimensioni (A x L x P)	85 x 60 x 60 cm
Peso	70 kg
Tensione	220-240 V
Frequenza	50 Hz
Consumo energetico	2000 W
Velocità di centrifuga	1400 rpm
Classe energetica	A+++
Livello di rumore (Lavaggio/Centrifuga)	52 dB / 76 dB
Numero di programmi	16
Programmi	Cotone, Sintetici, Delicati, Lana, Lavaggio Rapido, Quotidiano, Mix, Anti-Allergia, ecc.
Caratteristiche	Avvio Ritardato, Sicurezza Bambini, Protezione da traboccamento, Controllo schiuma, Controllo squilibrio
Materiale cestello	Acciaio inossidabile
Tipo di motore	Inverter
Consumo d'acqua	50 L per ciclo
Installazione	A libera installazione
Apertura porta	Sinistra
Accessori inclusi	Tubo di carico, tubo di scarico, cappellotti

Domande frequenti - AQLF8F 292 U Hotpoint Ariston

Come pulire il filtro?

Scollegare la macchina, aprire il pannello inferiore, svitare il filtro di scarico in senso antiorario, rimuovere lanugine e detriti, quindi rimontare saldamente.

Cosa significa il codice di errore F01?

L'errore F01 indica un problema al tachimetro del motore. Spegnere la macchina, attendere qualche minuto e riavviare. Se persiste, contattare l'assistenza.

Come installare la lavatrice?

Rimuovere tutti i bulloni di trasporto, livellare la macchina usando i piedini regolabili, collegare il tubo di carico all'alimentazione idrica (solo fredda), fissare il tubo di scarico a un tubo di scarico o lavandino, e collegare a una presa con messa a terra.

Perché la macchina non centrifuga?

Controllare il carico sbilanciato, assicurarsi che il filtro della pompa di scarico non sia ostruito, e verificare che il ciclo di centrifuga sia selezionato. Se il cestello non ruota, la cinghia potrebbe essere rotta.

Come utilizzare la funzione Avvio Ritardato?

Selezionare il programma, quindi premere ripetutamente il pulsante Avvio Ritardato per impostare le ore (fino a 24). Premere Avvio/Pausa; la macchina inizierà all'ora impostata.

Che detersivo devo usare?

Usare detersivo ad alta efficienza (HE) adatto per cariche frontali. Per la lana, usare detersivo speciale per lana. Evitare schiuma eccessiva.

Come risolvere un carico sbilanciato?

Mettere in pausa il ciclo, aprire lo sportello, distribuire uniformemente i capi, quindi riavviare. Evitare di lavare un singolo capo pesante come un tappeto.

Come resettare la macchina?

Ruotare il selettore programmi su Off, scollegare per 1 minuto, ricollegare, selezionare un ciclo e premere Avvio/Pausa. Questo cancella i guasti temporanei.

Dove si trova il numero del modello?

Il numero del modello si trova sulla targhetta all'interno dell'apertura della porta (di solito vicino alla cerniera) o sul pannello posteriore.

Come contattare l'assistenza Hotpoint Ariston?

Visitare il sito web ufficiale o chiamare il numero servizio clienti indicato nel manuale. Avere il modello e il numero di serie pronti.

MANUALE UTENTE AQLF8F 292 U Hotpoint Ariston

Installazione, 18-19

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Dati tecnici

Descrizione della macchina, 20-21

Pannello comandi

Auto Dose System, 22-23

Come effettuare un ciclo di lavaggio, 24

Programmi e opzioni, 25

Tabella Programmi

Le opzioni di lavaggio

AQUALTIS

AQLF8F 292 U

Detersivi e biancheria, 26

Detersivo

Preparare la biancheria

Consigli di lavaggio

Sistema bilanciamento del carico

Precauzioni e consigli, 27

Sicurezza generale

Smaltimento

Apertura manuale della porta oblò

Manutenzione e cura, 28

Escludere acqua e corrente elettrica

Pulire la macchina

Pulire il cassetto dei detersivi

Curare il cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Anomalie e rimedi, 29

Assistenza, 30

Assistenza Attiva 7 giorni su 7

! E' importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Nella busta contenente questo libretto troverete, oltre alla garanzia, dei particolari che serviranno per l'installazione.

Disimballo e livellamento

Disimballo

1. Una volta disimballata la lavabiancheria, controllare che non abbia subito danni durante il trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

1. Rimuovere le 4 viti di protezione per il trasporto ed il relativo distanziale posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica contenuti nella busta.

3. Conservare tutti i pezzi; qualora la lavabiancheria dovesse essere trasportata, dovranno essere rimontati per evitare danneggiamenti interni.
   ! Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Posizionare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri o mobili.

1. Compensare le irregolarità svitando o avvitando i piedini finchè la macchina non sia orizzontale (non deve essere inclinata più di 2 gradi).

! Un accurato livellamento dà stabilità ed evita vibrazioni e rumorosità soprattutto nella fase di centrifuga.

! In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare sotto la lavabiancheria lo spazio necessario per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

! Prima di collegare il tubo di alimentazione alla rete idrica, far scorrere l'acqua finché non sia limpida.

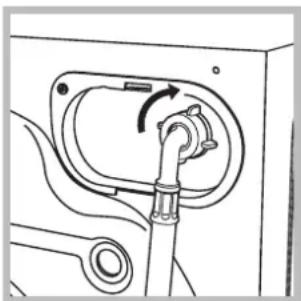

1. Collegare il tubo di alimentazione alla macchina avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.
! Non utilizzare mai tubi di carico usati o vecchi, ma quelli in dotazione alla macchina.

Collegamento del tubo di scarico

Collegare il tubo di scarico a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra evitando assolutamente di piegarlo.

In alternativa, appoggiare il tubo di scarico al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche;
• la presa sia compatibile con la spina della macchina. In caso contrario far sostituire la presa o la spina.

! La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

! A macchina installata, la presa della corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione e la spina devono essere sostituiti solo da tecnici autorizzati.

Attenzione! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Dati tecnici
Modello	AQLF8F 292 U
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 64,5
Capacità	da 1 a 8 kg
Collegamenti elettrici	vedi la targhetta caratteristiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 62 litri
Velocità di centrifuga	sino a 1200 giri al minuto
Programmi di controllo secondo la norma 2010/1061	programma; temperatura 60°C e 40°C.
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2004/108/CE (Compatibilità Elettromagnetica) - 2002/96/CE - 2006/95/CE (Bassa Tensione)

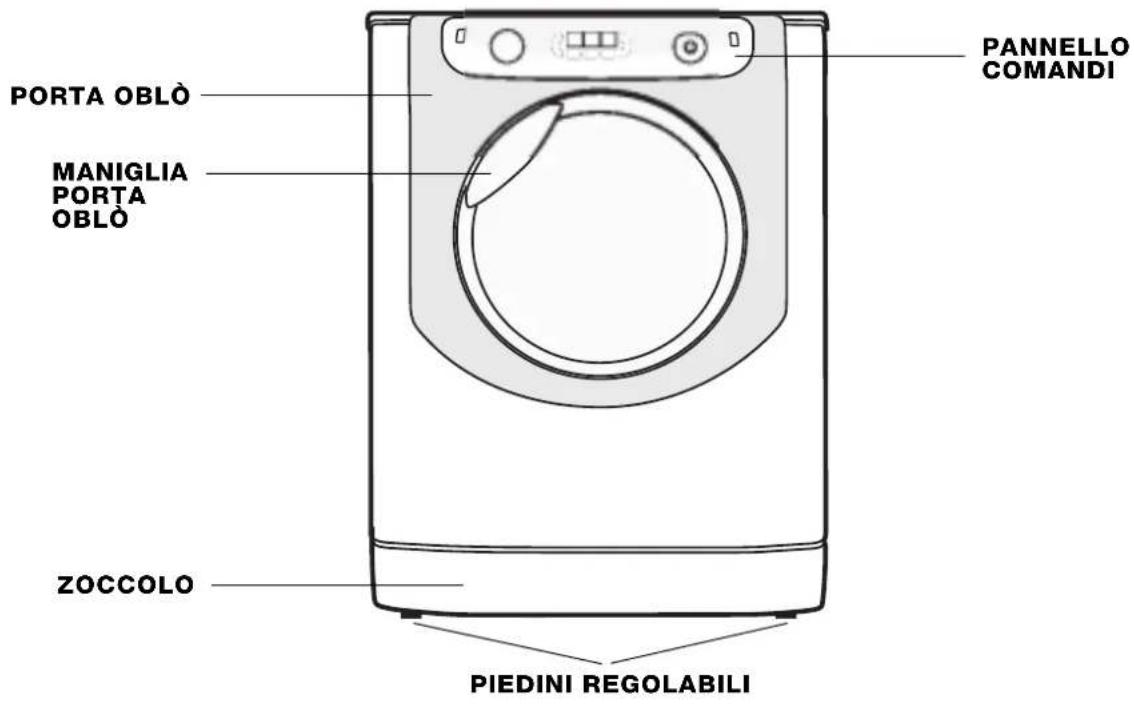

Descrizione della macchina

PORTA OBLO'

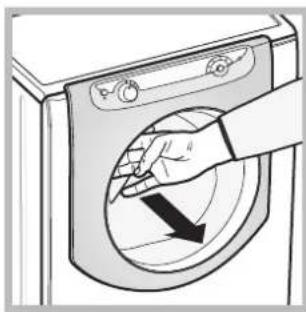

Per aprire la porta oblò utilizzare sempre l'apposita maniglia (vedi figura).

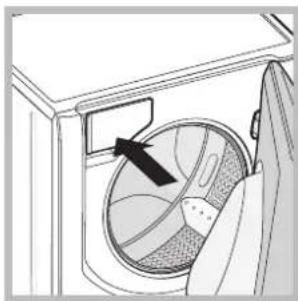

CASSETTO DETERSIVI

Il cassetto detersivi si trova all'interno della macchina e vi si accede aprendo la porta. Per l'utilizzo vedi il capitolo "Auto Dose System". Per il dosaggio dei detersivi vedi il capitolo "Detersivi e biancheria".
Nota: attaccare sul
cassetto detersivi l'adesivo con le descrizioni dei programmi e opzioni. L'adesivo si trova nella busta contenente questo libretto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON-OFF ⏻ e attendere che la macchina si riattivi.

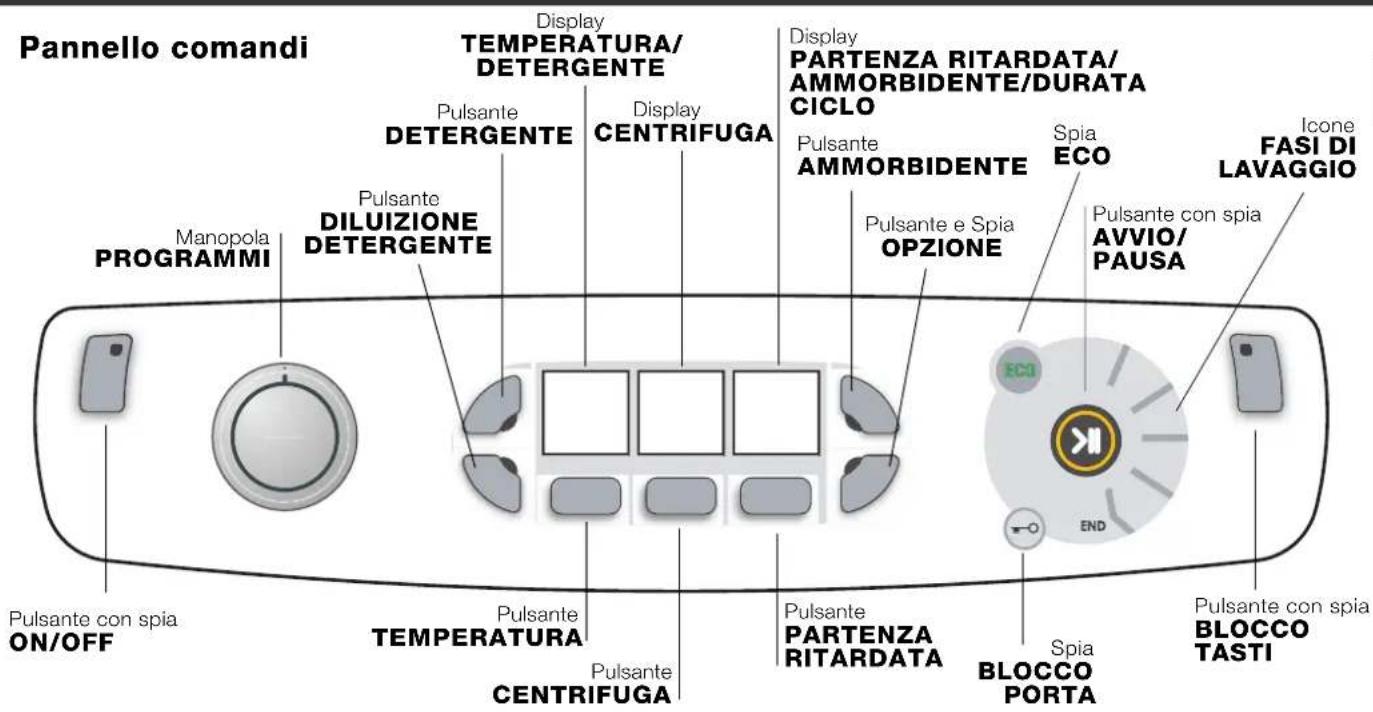

Pulsante con spia ⏻ ON/OFF: premere brevemente il pulsante per accendere o spegnere la macchina. La spia verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il pulsante più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Manopola PROGRAMMI: può essere ruotata in entrambe le direzioni. Per impostare il programma più adatto vedi la "Tabella programmi". Durante il lavaggio la manopola resta ferma.

Pulsante TEMPERATURA: premere per modificare o escludere la temperatura; il valore scelto viene indicato dal display soprastante (vedi "Come effettuare un ciclo di lavaggio").

Pulsante Ⓞ CENTRIFUGA: premere per modificare o escludere la centrifuga; il valore scelto viene indicato dal display soprastante (vedi "Come effettuare un ciclo di lavaggio").

Pulsante ✅ PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il valore del ritardo impostato viene indicato dal display soprastante (vedi "Come effettuare un ciclo di lavaggio").

Pulsanti 📍 DETERGENTE e 🌐 AMMORBIDENTE: vedi "Modificare i parametri pre-impostati" nel capitolo "Auto Dose System".

Pulsante ☑ DILUIZIONE DETERGENTE: vedi "Riempire i Serbatoi" nel capitolo "Auto Dose System".

Pulsante con Spia OPZIONE: premere per selezionare l'opzione disponibile. La spia relativa all'opzione rimarrà accesa (vedi "Come effettuare un ciclo di lavaggio").

Icone FASI DI LAVAGGIO: si illuminano ad indicare l'avanzamento del ciclo (Lavaggio - Risciacquo - Centrifuga - Scarico finale). La scritta END si illumina quando il ciclo è terminato.

Pulsante con spia AVVIO/PAUSA: quando la spia verde lampeggia lentamente, premere il pulsante per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il pulsante; la spia lampeggerà con colore arancione. Se la spia "Blocco porta" — è spenta, si potrà aprire la porta oblò. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il pulsante.

Spia → BLOCCO PORTA: indica che la porta oblò è bloccata. Per aprire la porta è necessario mettere il ciclo in pausa (vedi "Come effettuare un ciclo di lavaggio").

Pulsante con spia 🎨 BLOCCO TASTI: per attivare o disattivare il blocco del pannello comandi, tenere premuto il pulsante per circa 2 secondi. La spia accesa indica che il pannello comandi è bloccato. In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini.

Spia ECO: l'icona ECO si accenderà quando, modificando i parametri di lavaggio, si otterrà un risparmio di energia di almeno il 10%.

Inoltre prima che la macchina entri nella modalità di "Stand by" l'icona ECO si accenderà per pochi secondi; a macchina spenta il recupero energetico stimato sarà dell'80% circa.

Introduzione

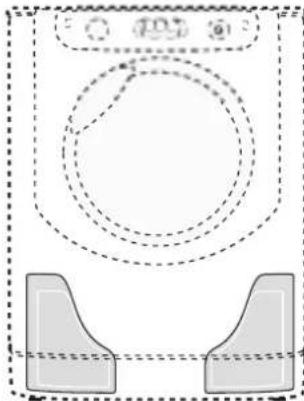

Questa lavabiancheria è provvista di due serbatoi: uno per il detersivo liquido (concentrato o diluito) della capacità di circa 5,5 lt e l'altro per l'ammorbidente liquido (concentrato o diluito) della capacità di circa 3,5 lt (vedi figura).

! Controlla sul contenitore del detersivo/ammorbidente se è diluito o concentrato.

Il sistema di dosaggio automatico preleva dai serbatoi

la quantità ideale di detersivo e ammorbidente per ogni tipo di carico e nel momento più indicato, garantendo risultati di lavaggio ottimali e senza sprechi. E' possibile modificare la quantità di detersivo e di ammorbidente manualmente agendo sui pulsanti DETERGENTE e AMMORBIDENTE (vedì "Modificare i parametri pre-impostati"). Se si desidera è possibile utilizzare la lavabiancheria nel modo "tradizionale", caricando il detersivo nel cassetto; la macchina ne rileva automaticamente la presenza e non utilizza i serbatoi.

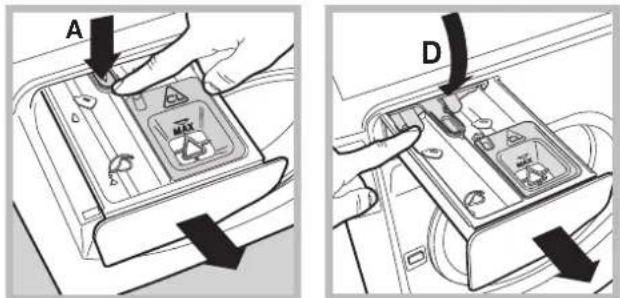

Cassetto detersivi

Modalità "Tradizionale".

Estrarre il cassetto detersivi fino al primo fermo per caricare il detersivo (liquido o in polvere), la candeggina o altri additivi (es. sbiancanti) e il detersivo per il prelavaggio per l'uso in modo tradizionale (vedi "Utilizzo tradizionale").

Modalità "Auto Dose".

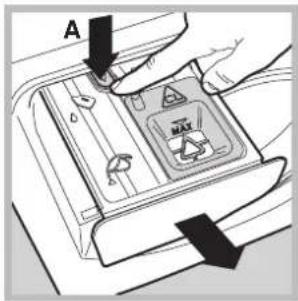

Per riempire i serbatoi di detergente e ammorbidente aprire il cassetto detersivi fino al primo fermo, quindi premere la levetta (A) ed estrarlo fino al secondo fermo accertandosi che arrivi a battuta.

Una volta riempiti i serbatoi (vedi "Riempire i serbatoi"), la macchina avrà autonomia di

circa 40 cicli per il detergente.

Primo utilizzo

Accendere la lavabiancheria premendo il pulsante ON/OFF. Il primo lavaggio deve essere effettuato senza biancheria ma con detersivo versato direttamente nel cassetto detergenti (vedì modalità Tradizionale) impostando il programma “☐” (Cotone 90°) senza prelavaggio e senza caricare i serbatoi.

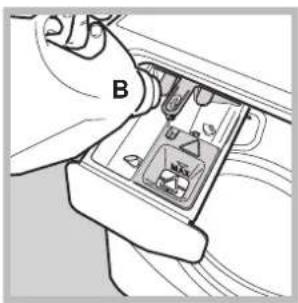

Riempire i serbatoi:

Aprire il cassetto dei detersivi in modalità "Auto Dose" (vedi "Cassetto Detersivi").

Versare lentamente il detersivo (B) e l'ammorbidente (C) in modo da riempire completamente i serbatoi (vedi figure).

(*) con carico medio di 4 kg, programma Cotone 40°C, durezza dell'acqua "media" e livello di sporco impostato su 3.

Per non superare la quantità massima, un segnale acustico (beep) con l'intensità crescente avviserà del livello raggiunto fino al completo riempimento del serbatoio indicato da 3 beep lunghi.

Iniziare subito il lavaggio dopo aver riempito i serbatoi per garantire la pulizia del cassetto.

Sul display le rispettive icone 📁 (per detersivo) e 🌿 (per ammorbidente) si illumineranno gradualmente per indicare la quantità raggiunta.

Il tempo di caricamento dipende dalla densità del prodotto. Con prodotti molto densi i tempi di caricamento saranno più lunghi.

Chiudere il cassetto detersivi solo quando le vaschette si saranno completamente svuotate.

Selezionare la densità del detersivo versato (concentrato o diluito) premendo l'apposito pulsante ∅.

La macchina memorizzerà la scelta.

Non effettuando la selezione, il prelievo del detersivo sarà impostato su "diluito".

Utilizzare il pulsante 🌿 per impostare la quantità di ammorbidente che verrà prelevato automaticamente dalla macchina:

1) Se l'ammorbidente è concentrato, si consiglia di selezionare il primo livello (con 1 barretta) ed aumentare eventualmente di una sola posizione (con 2 barrette) per incrementarne il prelievo.
2) Se l'ammorbidente è diluito, si consiglia di impostare il 3 livello (con 3 barrette) e aumentare/ diminuire da qui la quantità di ammorbidente da prelevare.
3) Per escludere l'utilizzo dell'ammorbidente premere il pulsante ⚙ fino a far scomparire le barrette (vedi anche "Modificare i parametri pre-impostati").

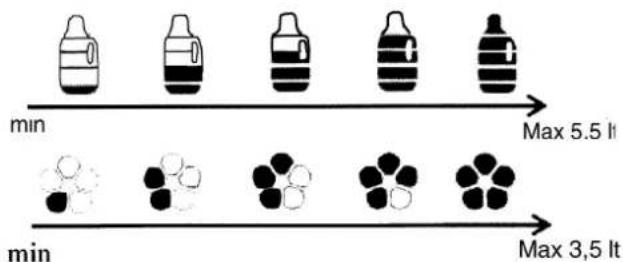

Segnalazione per riempimenti successivi:

Quando il livello residuo del detersivo/ammorbidente scenderà sotto la quantità necessaria, alla fine del ciclo, sul display lampeggerà lentamente il primo

segmento del simbolo 📁 per il detersivo, oppure il petalo in basso a sinistra del simbolo ✿ per l'ammorbidente. Quando il detersivo/ammorbidente sarà esaurito, il vuoto del serbatoio detersivo o del serbatoio ammorbidente verrà rispettivamente visualizzato con il lampeggio veloce del primo segmento del simbolo 📁 o del petalo in basso a sinistra del simbolo ✿. Durante il ciclo, con serbatoi vuoti, i simboli 📁 ✿ scompariranno; invece a fine ciclo ed in pausa il primo segmento del simbolo 📁 e il petalo in basso a sinistra del simbolo ✿ lampeggeranno velocemente. Se non vengono caricati i serbatoi, i lavaggi successivi in modalità Auto Dose saranno effettuati senza prelevare il detersivo.

! Si consiglia di ricaricare il detergente e l'ammorbidente SOLO dopo l'indicazione della macchina.
! Non mescolare MAI due detersivi differenti; effettuare sempre la pulizia del serbatoio prima di inserirne uno nuovo (vedi "Pulizia impostata dall'utente").

Utilizzo "Auto Dose System"

Se i serbatoi sono stati riempiti con detersivo ed ammor-bidente procedere all'utilizzo della macchina (vedi "Come effettuare un ciclo di lavaggio").

Il detersivo per il prelavaggio in polvere e gli additivi in polvere posso essere usati solo in modalità tradizionale o in modalità “Auto Dose System” inserendo gli additivi direttamente nel cestello, preferibilmente con l'ausilio della “pallina”.

Modificare i parametri pre-impostati:

La macchina preleva automaticamente la quantità di detersivo in base al programma scelto, la quantità del carico inserito e la durezza dell'acqua. Tuttavia, si puo' modificare la quantità del detersivo/ammorbidente.

Pulsante 📋: premere per aumentare, diminuire e escludere il prelievo del detergente.

Pulsante 🎨: premere per aumentare, diminuire e escludere lil prelievo dell'ammorbidente.

Il livello di detergente /ammorbidente suggerito dalla macchina è indicato con 3 barrette.

I livelli minori di 3 barrette indicano meno detersivo/ammorbidente rispetto al livello suggerito dalla macchina, mentre i livelli superiori di 3 indicano l'aumento della quantità del detersivo/ammorbidente.

Pulizia serbatoi:

Sono previsti cicli di pulizia automatica dei serbatoi, oppure su richiesta dell'utente.

Pulizia automatica:

La lavabiancheria effettua un ciclo di pulizia automatico durante i risciacqui, quando la quantità di detersivo residua è insufficiente ad un successivo ciclo di lavaggio.

Pulizia impostata dall'utente:

Effettuare il ciclo di pulizia (con il cestello vuoto) se si vuole caricare un prodotto differente da quello precedentemente utilizzato o se i serbatoi sono stati riempiti in modo errato (l'ammorbidente è stato versato nello scompartimento del detergente o viceversa). 4.

Tenere premuto per circa 8 sec. il pulsante 🎋 per l'attivazione della pulizia del serbatoio del detersivo, il pulsante 🎋 per quello dell'ammorbidente oppure il pulsante 🎋 per entrambi i serbatoi. Dopo i "beep" con l'intensità crescente seguito da 2 "beep" lunghi e l'animazione delle icone 🎋 per il detergente, 🎋 per l'ammorbidente, 🎋 per entrambi i serbatoi, inizierà il ciclo di pulizia per il contenitore selezionato. Il ciclo di pulizia dura circa 40' se i serbatoi sono inizialmente vuoti, in caso contrario la durata del ciclo sarà maggiore.

! Durante il ciclo pulizia dei serbatoi, simbolo 🏠 si riempie ripetutamente dal basso verso l'alto e il simbolo 🏊 si riempie ripetutamente petalo dopo petalo.

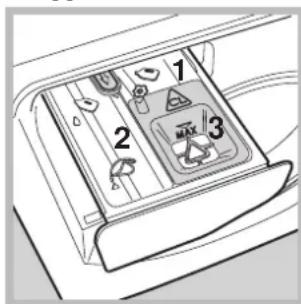

Utilizzo "tradizionale"

Estrarre il cassetto detersivi fino al primo fermo (vedi figura), versare direttamente nel cassetto il detersivo e altri additivi (es. candeggina) necessari per un solo lavaggio.

1. vaschetta per il prelavaggio: usare esclusi- vamente detersivo in polvere.

2. vaschetta per il lavaggio: usare detersivo in polvere o liquido. In quest'ultimo caso si raccomanda di versarlo immediatamente prima dell'avvio della lavabiancheria e senza

effetture il prelavaggio.

1. Non utilizzare questa vaschetta.

Il detersivo in pastiglie o l'apposita "pallina" devono essere inseriti direttamente all'interno del cestello. In questo caso escludere la modalità "Auto Dose System" (premere il pulsante ⚙° fino a far scomparire le relative barrette verticali su display).

Non versare l'ammorbidente perché verrà prelevato in automatico nella quantità richiesta per ogni lavaggio. Per escludere il prelievo dell'ammorbidente premere il pulsante ✿ fino a far scomparire le barrette verticali su display.

Per capi in lana e seta si consiglia di utilizzare il detergente dedicato versandolo direttamente nel cassetto detersivi (vaschetta 2).

Effettuare il lavaggio:

Scegliere il programma e le opzioni compatibili in base alle necessità e tipo di carico.

Come effettuare un ciclo di lavaggio

|

NOTA: la prima volta che si utilizza la lavabiancheria, effettuare un ciclo di lavaggio senza biancheria ma con detersivo impostando il programma cotone 90° senza prelavaggio.

1. ACCENDERE LA MACCHINA. Premere il pulsante ⏻. Tutte le spie si accenderanno per 1 secondo dopo il quale rimarrà accesa fissa la spia del pulsante ⏻, la spia AVVIO/PAUSA lampeggerà lentamente.
2. CARICARE LA BIANCHERIA. Aprire la porta oblo. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina successiva.
3. DOSARE IL DETERSIVO. Per l'utilizzo in modalità Auto Dose non è necessario dosare il detersivo, la macchina lo preleva automaticamente in base al programma selezionato, al tipo di carico e alla durezza dell'acqua. Per l'utilizzo in modalità tradizionale vedi "Utilizzo tradizionale".
4. CHIUDERE LA PORTA OBLO'.
5. SCEGLIERE IL PROGRAMMA. Ruotare la MANOPOLA PROGRAMMI verso destra o verso sinistra fino a selezionare il programma desiderato; viene associata una temperatura e una velocità di centrifuga che possono essere modificati.
6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli appositi pulsanti del pannello comandi

Modificare la temperatura e/o la centrifuga.

La macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto. Premendo il pulsante Ⓗ si riduce progressivamente la temperatura sino al lavaggio a freddo (no). Premendo il pulsante ⚙ si riduce progressivamente la centrifuga sino alla sua esclusione (no). Un'ulteriore pressione dei pulsanti riporterà i valori a quelli massimi previsti.

! Eccezione: selezionando il programma Cotone Bianchi la temperatura può essere portata sino a 90°.

√ Impostare la partenza ritardata.

Premere il pulsante relativo fino a raggiungere il tempo del ritardo desiderato. Durante l'impostazione viene visualizzato il tempo del ritardo insieme al simbolo che lampeggia; dopo qualche secondo dalla scelta del ritardo il display visualizzerà il simbolo fisso e la durata del ciclo. Premendo il pulsante una volta viene visualizzato il tempo di ritardo impostato. Per rimuovere la partenza ritardata premere il pulsante fino a che sul display compare la scritta OFF; il simbolo si spegnerà.

! Una volta premuto il pulsante AVVIO/PAUSA il valore del ritardo potrà essere modificato solo diminuendolo.

Modificare le caratteristiche del ciclo.

Premere il pulsante OPZIONE per personalizzare il lavaggio secondo le proprie esigenze.

• Premere il pulsante per attivare l'opzione; si accenderà la spia relativa.
• Premere nuovamente il pulsante per disattivare l'opzione; la spia si spegnerà.

! Se l'opzione selezionata non è compatibile con il programma impostato, l'incompatibilità verrà segnalata con il lampeggio della spia ed un segnale acustico (3 beep) e l'opzione non verrà attivata.

1. AVVIARE IL PROGRAMMA. Premere il tasto AVVIO/PAUSA. La spia relativa si fisserà e la porta oblo si bloccherà (spia BLOCCO PORTA —o accesa). Le icone relative alle fasi di lavaggio si illumineranno durante il ciclo ad indicare la fase in corso.

Per cambiare un programma mentre un ciclo è in corso, mettere la lavabiancheria in pausa premendo il pulsante AVVIO/PAUSA; selezionare quindi il ciclo desiderato e premere nuovamente il pulsante AVVIO/PAUSA. Per aprire la porta mentre un ciclo è in corso premere il pulsante AVVIO/PAUSA; se la spia PORTA BLOCCATA è spenta sarà possibile aprire la porta. Premere nuovamente sul pulsante AVVIO/PAUSA per far ripartire il programma dal punto in cui era stato interrotto.

1. FINE DEL PROGRAMMA. Viene indicata dalla scritta END accesa. La porta oblò si potrà aprire immediatamente. Se la spia AVVIO/PAUSA lampeggia, premere il pulsante per terminare il ciclo. Aprire la porta, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, tenere premuto il pulsante ⏻ finché il ciclo non verrà interrotto e la macchina si spegnerà.

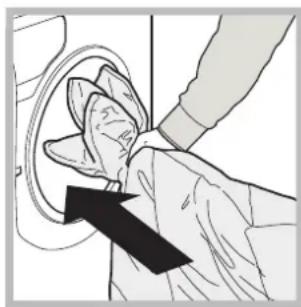

Sacchetto per trapunte, tende e capi delicati

Grazie allo speciale sacchetto fornito in dotazione, la lavabiancheria Aqualtis ti consente di lavare anche i capi più preziosi e delicati garantendo loro la massima protezione. Si raccomanda di utilizzare in ogni caso il sacchetto per il lavaggio di trapunte e piumini con fodera esterna realizzata in materiale sintetico.

Antipiega

Questa funzione interrompe il programma di lavaggio mantenendo la biancheria in ammollo nell'acqua prima dello scarico.

Si attiva solo nel programma (Seta) ed aiuta a prevenire la formazione di pieghe. Per terminare il ciclo premere il pulsante AVVIO/PAUSA.

Tabella programmi

Icona	Descrizione del Programma	Temp. max. (°C)	Velocità max. (giri al minuto)	Detersivi e additivi			Carico max. (Kg)	Durata ciclo
				Detersivo prelavaggio	Detersivo Lavaggio	Ammor-bidente
	Programmi Cotone							(*) E' possibile controllare la durata dei programmi di lavaggio sul display.
	Cotone bianchi con prelavaggio	90° 1200		●	●	●	8
	Cotone bianchi (1-2): bianchi e colorati resistenti molto sporchi.	60° (Max. 90°)	1200 -		●	●	8
	Cotone bianchi (2): bianchi e colorati delicati molto sporchi.	40° 1200	-		●	●	8
	Cotone colorati (3)	40° 1200	-		●	●	8
	Camicie	40° 600	-		●	●	2
	Jeans	40° 800	-		●	●	4
	Programmi speciali
	Baby: colori delicati molto sporchi.	40° 800	-		●	●	4
	Sintetici resistenti	60° 800	-		●	●	4
	Sintetici resistenti (4)	40° 800	-		●	●	4
	Sintetici delicati	40° 800	-		●	●	4
	Biancheria "7 giorni": per biancheria da letto e da bagno.	60° 1200	-		●	●	8
	Piumini: per capi imbottiti in piuma d'oca.	30° 1000	-		●	●	3,5
	Seta: per capi in seta, viscosa, lingerie.	30° 0	-		●	●	2
	Lana: per lana, cachemire, ecc.	40° 800	-		●	●	2
	Mix 30': per rinfrescare rapidamente capi poco sporchi (non indicato per lana, seta e capi da lavare a mano).	30° 800	-		●	●	3,5
	Programmi parziali
	Risciacquo	-	1200	-	-	●	8
	Centrifuga	-	1200	-	-	-	8
	Scarico	-	0	-	-	-	8

(*) Nota: dopo circa 10 minuti dallo START, la macchina in base al carico effettuato, ricalcolerà e visualizzera il tempo residuo alla fine del programma.
La durata del ciclo indicata sul display o su questo libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali la temperatura e la pressione dell'acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezionate.

Per tutti Test Institutes:

1) Programma di controllo secondo la norma 2010/1061: impostare il programma con una temperatura di 60°C e 40°C.
2) Programma cotone lungo: impostare il programma con una temperatura di 40°C.
3) Programma cotone corto: impostare il programma con una temperatura di 40°C.
4) Programma sintetico lungo: impostare il programma con una temperatura di 40°C.

Opzioni

Dosaggio detersivo

Per dosare la quantità di detersivo (vedi capitolo "Auto Dose System").

Densità detersivo

Per modificare il grado di densità del detersivo (vedi capitolo "Auto Dose System").

Dosaggio ammorbidente

Per dosare la quantità di ammorbidente (vedi capitolo "Auto Dose System").

Extra Risciacquo

Selezionando questa opzione si aumenta l'efficacia del risciacquo e si assicura la massima rimozione dei residui del detersivo. E' utile per pelli particolarmente sensibili ai detersivi. Si consiglia l'utilizzo di questa opzione con la lavabiancheria a pieno carico o con l'utilizzo di elevate dosi di detersivo.

! Non è attivabile sui programmi Ⓝ, Ⓗ, ♦.

Detersivo

La scelta e la quantità del detersivo dipendono dal tipo di tessuto (cotone, lana, seta...), dal colore, dalla temperatura di lavaggio, dal grado di sporco e dalla durezza dell'acqua.

Questa lavabiancheria con il sistema di auto-dosaggio del detergente e ammorbidente, aiuta ad evitare gli sprechi e proteggere l'ambiente oltre a garantire le performance di lavaggio ottimali.

Si consiglia di:

• usare il detersivo in polvere se si effettua un prelavaggio caricandolo in maniera "Tradizionale".
• usare detersivi liquidi per capi delicati in cotone e per tutti i programmi a bassa temperatura.
• per l'utilizzo in modalita "Auto Dose System" usare solo detersivo e ammorbidente liquido. Non caricare detergenti superconcentrati, "Gel" e simili.
• usare detersivi liquidi delicati per lana e seta caricandoli in maniera "Tradizionale".

! Non mescolare MAI due detersivi differenti; effettuare sempre la pulizia del serbatoio prima di inserirne uno nuovo.

Il detersivo deve essere versato prima dell'inizio del lavaggio nell'apposita vaschetta, oppure nel dosatore da porre direttamente nel cestello. In questo caso non si può selezionare il ciclo Cotone con prelavaggio.

! Non usare detersivi per il lavaggio a mano perché formano troppa schiuma.

Preparare la biancheria

• Aprire bene i capi prima di caricarli.
• Suddividere la biancheria secondo il tipo di tessuto (simbolo sull'etichetta del capo) ed il colore facendo attenzione a separare i capi colorati da quelli bianchi;
• Svuotare le tasche e controllare i bottoni;
• Non superare i valori indicati nella "Tabella Programmi" riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.
1 jeans 400-500 gr.
1 camicia 150-200 gr.

Consigli di lavaggio

Camicie: utilizzare l'apposito programma "Camicie" per lavare camicie di diversi tipi di tessuto e colore per garantirne la massima cura.

Jeans: utilizzare l'apposito programma "Jeans" per tutti i capi in tessuto "Denim"; rovesciare i capi prima del lavaggio ed utilizzare un detersivo liquido.

Baby: utilizzare l'apposito programma "Baby" per asportare lo sporco tipico dei bambini e rimuovere il detersivo dai panni onde evitare reazioni allergiche alla pelle delicata dei bambini. Questo ciclo è stato studiato per ridurre la carica batterica utilizzando una maggior quantità di acqua e ottimizzando l'effetto di additivi specifici igenizzanti aggiunti al detersivo.

Al temine del lavaggio la macchina effettuerà delle lente rotazioni del cestello; per terminare il ciclo premere il pulsante AVVIO/PAUSA.

Seta: utilizzare l'apposito programma "Seta" ⚙ per lavare tutti i capi in seta. Si consiglia l'utilizzo di un detersivo specifico per capi delicati.

Tende: utilizzare il programma "Seta". Si raccomanda di piegarle e inserirle nel sacchetto fornito in dotazione.

Lana: è l'unica lavabiancheria ad aver ottenuto il prestigioso riconoscimento Woolmark Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana, anche quelli recanti l'etichetta "solo lavaggio a mano". Con il programma "Lana" si possono lavare in lavatrice tutti i capi in lana con la garanzia delle migliori performance.

Piumini: per lavare capi con imbottiture in piuma d'oca quali piumoni matrimoniali o singoli (non eccedenti i 3,5 kg. di peso), cuscini, giacche a vento utilizzare l'apposito programma "Piumini". Si raccomanda di caricare i piumini nel cestello ripiegandone i lembi verso l'interno (vedi figure) e di non superare i 3/4 di volume del cestello stesso.

Trapunte: per lavare trapunte con fodera sintetica, utilizzare l'apposito sacchetto fornito in dotazione e impostare il programma "Piumini".

Biancheria da bagno e da letto: per lavare la biancheria di tutta la casa in un unico ciclo utilizzare il programma "Biancheria 7 giorni" che ottimizza l'utilizzo di ammorbidente e ti consente di risparmiare tempo ed energia. Si consiglia l'utilizzo di detersivo in polvere.

Macchie ostinate: è bene trattare le macchie ostinate con sapone solido prima del lavaggio e di utilizzare il programma Cotone con prelavaggio.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

! La macchina è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte e con esperienze e conoscenze insufficienti, a meno che tale utilizzo non avvenga sotto la supervisione o le istruzioni di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio.
• La macchina deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso la porta l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Se deve essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controllare che il cestello sia vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del

cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblò

Nel caso non sia possibile aprire la porta oblò a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina dalla presa di corrente.

2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblò; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come indicato in figura.

3. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria (vedi pagina seguente).

1. utilizzando la linguetta indicata in figura tirare verso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso fino a sentire un "click" che indica che la porta è sbloccata.

1. aprite la porta; nel caso non sia ancora possibile ripetete l'operazione.

2. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Manutenzione e cura

1

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della macchina e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la macchina

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Per estrarre il cassetto, aprirlo fino al primo fermo, poi premere la leva A aprendolo completamente, infine premere una delle levette D e tirarlo verso l'esterno (vedi figure).

Lavarlo sotto l'acqua corrente; questa pulizia va effettuata frequentemente. Avere cura di rimuovere anche eventuali residui di detergente dalla sede del cassetto sulla macchina.

Per rimontarlo occorre tenerlo accostato tutto a sinistra, facendo attenzione a centrare la guida di scorrimento per evitare che si incastri.

Curare il cestello

- Lasciare sempre socchiusa la porta oblò per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della macchina premendo verso il centro, quindi spingere verso il basso da entrambe i lati ed estrarlo (vedi figure);

1. posizionare un contenitore per raccogliere l'acqua che uscirà (circa 1,5 lt) (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura);

3. pulire accuratamente l'interno;

4. riavvitare il coperchio;
5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

Può accadere che la macchina non funzioni. Prima di telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La macchina non si accende.

Il ciclo di lavaggio non inizia.

La macchina non carica acqua.

La macchina carica e scarica acqua di continuo.

La macchina non scarica o non centrifuga.

La macchina vibra molto durante la centrifuga.

La macchina perde acqua.

Le icone relative alla "Fase in corso" lampeggiano velocemente contemporaneamente alla spia ON/OFF.

Si forma troppa schiuma.

La porta della macchina rimane bloccata.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.
• In casa non c'è corrente.
• La porta oblò non è ben chiusa.
• Il pulsante AVVIO/PAUSA non è stato premuto.
• Il rubinetto dell'acqua non è aperto.
• Si è impostato un ritardo sull'ora di avvio (vedi "Come effettuare un ciclo di lavaggio").
• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato.
• Il rubinetto dell'acqua non è aperto.
  • In casa manca l'acqua.
• Non c'è sufficiente pressione.
• Il pulsante AVVIO/PAUSA non è stato premuto.

- Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").

- L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione").

- Se l'abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la macchina carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

- Lo scarico a muro non ha lo sfiato d'aria.

- Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi "Programmi e opzioni").

- Il tubo di scarico è piegato (vedi "Installazione").

- La conduttura di scarico è ostruita.

- Il filtro della pompa di scarico è intasato.

- Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

- La macchina non è in piano (vedi "Installazione").

- La macchina è stretta tra mobili e muro (vedi "Installazione").

- Il carico è sbilanciato (vedi "Detersivi e biancheria").

- Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

- Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

- Il tubo di scarico non è fissato bene (vedi "Installazione").

- Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla.

Se l'anomalia persiste, chiamare l'Assistenza.

- Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).

- Il dosaggio è stato eccessivo.

- Eseguire la procedura di sblocco manuale (vedi "Precauzioni e consigli").

I

Anomalie:

La macchina non dà buone performance di lavaggio.

Cosa succede se i serbatoi sono pieni e li carico?

Cosa succede se uso il cassetto in modo tradizionale mentre i serbatoi sono ancora pieni?

I serbatoi sono anche per detersivo in polvere?

Il detersivo in polvere può andare nei serbatoi?

Cosa succede se non apro il cassetto correttamente per il riempimento dei serbatoi?

Cosa succede se inverto il detersivo con l'ammorbidente?

Cosa succede se non aspetto che i serbatoi siano vuoti e mischio detergenti diversi?

Possibili cause / Soluzione:

• I serbatoi non sono stati caricati correttamente (ammorbidente al posto del detersivo o viceversa).
• Si sono mescolati due detersivi/ammorbidenti differenti. ! Non mescolare MAI due detersivi/ammorbidenti differenti; effettuare sempre la pulizia dei serbatoi prima di inserirne altri.
• Sistema “Auto Dose System” intasato perché non utilizzato per un lungo periodo: eseguire una pulizia dei serbatoi (vedi “Pulizia impostata dal l’utente”).

- Segnali sonori (Beep) e visivi (icone sul display) indicano che il serbatoio è pieno. Se si continua a caricare il detersivo/ammorbidente, la quantità in eccesso andrà nel cestello e sarà lavata via al ciclo successivo.

- La macchina riconoscerà automaticamente se è stato caricato detersivo in polvere o detergente liquido nel modo tradizionale e non preleverà nulla dal serbatoio. L'ammorbidente può essere utilizzato solo in modalità Auto dose.

- No, il detersivo in polvere può essere utilizzato solo in modo tradizionale.

- No, c'è una parete che evita che il detersivo in polvere possa cadere in uno dei serbatoi anche se il cassetto è aperto in posizione "Auto Dose System" (completamente aperto).

- Se il cassetto non è completamento aperto il detergente o ammorbidente caricato cadrà nel cestello e sarà lavato via al prossimo ciclo.

- La macchina laverà con scarsi risultati e sarà necessario svuotare i serbatoi applicando il ciclo di pulizia manuale.

- La macchina laverà normalmente ma si raccomanda di ricaricare solo i serbatoi dopo il segnale comunicato dalla macchina e non mischiare detersivi/ammorbidenti diversi.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi "Anomalie e Rimedi);
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! In caso di errata installazione o uso non corretto della lavabiancheria l'intervento di assistenza sarà a pagamento. ! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Assistenza Attiva 7 giorni su 7

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Содержание

CIS

CIS

Русский

Установка, 34-35

"Auto Dose" Yöntemi.
