Tipo di prodotto	Cappa aspirante
Marca	Roblin
Modello	Boston /3 900
Larghezza	90 cm (900 mm)
Tipo di installazione	A parete
Finitura	Acciaio inossidabile
Tipo di estrazione	Canalizzato / Ricircolabile
Portata massima	700 m³/h (stimata)
Numero di velocità	3
Livello di rumore	65 dB (massima velocità, stimato)
Illuminazione	LED, 2 x 1.5 W
Filtro antigrasso	Alluminio, lavabile
Filtro al carbone	Opzionale, sostituire ogni 4-6 mesi
Tipo di comando	Pulsanti elettronici
Classe energetica	B (stimata)
Potenza motore	200 W (stimata)
Diametro condotto richiesto	150 mm
Peso	15 kg (approssimativo)
Caratteristiche di sicurezza	Spegnimento automatico, protezione termica
Manutenzione	Pulire il filtro antigrasso mensilmente; sostituire il filtro al carbone ogni 4-6 mesi

Domande frequenti - Boston /3 900 ROBLIN

Come installare la cappa Roblin Boston /3 900?

L'installazione dovrebbe essere eseguita da un professionista qualificato. Assicurarsi che la cappa sia montata ad un'altezza minima di 65 cm sopra i piani cottura elettrici e 75 cm sopra quelli a gas. Utilizzare la dima di montaggio inclusa e fissare la cappa al muro con tasselli adatti. Per la modalità canalizzata, collegare il condotto di scarico all'uscita (diametro 150 mm). Per la modalità di ricircolo, installare i filtri al carbone.

Come pulire i filtri antigrasso?

Rimuovere i filtri antigrasso in alluminio tirando la linguetta. Lavarli in acqua calda saponata o in lavastoviglie (max 65°C). Asciugare completamente prima di reinserirli. Pulire ogni 1-2 mesi a seconda dell'uso.

Ogni quanto sostituire il filtro al carbone?

Se si utilizza la modalità di ricircolo, sostituire il filtro al carbone ogni 4-6 mesi, o quando la riduzione degli odori diventa meno efficace. Il filtro al carbone non può essere lavato.

La cappa è rumorosa. Cosa posso fare?

Controllare che l'installazione sia sicura e che i condotti non siano ostruiti. Assicurarsi che i filtri antigrasso siano puliti. Un motore rumoroso potrebbe indicare un problema; contattare il servizio clienti se la cappa è ancora in garanzia.

Come cambiare le luci LED?

Le luci LED sono integrate e devono essere sostituite da un tecnico qualificato. Se una luce si guasta, contattare l'assistenza Roblin.

Posso utilizzare la cappa senza canalizzazione?

Sì, la cappa può essere utilizzata in modalità di ricircolo con filtri al carbone. Assicurarsi che i filtri al carbone siano installati e sostituirli regolarmente per una rimozione efficace degli odori.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 65 cm per piani cottura elettrici o a induzione e 75 cm per piani a gas. Fare riferimento al manuale del piano cottura per requisiti specifici.

La cappa non si accende. Cosa devo fare?

Controllare se il cavo di alimentazione è collegato e se l'interruttore automatico è acceso. Assicurarsi che l'interruttore principale sulla cappa sia in posizione ON. Se il problema persiste, contattare un elettricista qualificato.

Come regolare la velocità della ventola?

Premere i pulsanti della velocità (solitamente etichettati 1, 2, 3) per selezionare la velocità desiderata. La velocità 1 è per una ventilazione bassa, la 2 per normale, la 3 per estrazione intensiva.

È disponibile un telecomando?

Il modello Roblin Boston /3 900 non include un telecomando. Tutte le funzioni sono operate tramite il pannello di controllo sulla cappa.

MANUALE UTENTE Boston /3 900 ROBLIN

CONSIGLI E SUGGERIMENTI

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'appare cchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe I ^a accertarsi che l'impianto elettrico domestico garanti-sca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  • Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
  • Non preparare alimenti flambè sotto la cappa da cucina: pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Filtri

2 1 Camino telescopico formato da:

2.1 1 Camino superiore

2.2 1 Camino inferiore

7.1 1 Traliccio telescopico completo di Aspiratore, formato da:

7.1a 1 Traliccio superiore

7.1b 1 Traliccio inferiore

9 1 Flangia di riduzione ø 150-120 mm (Opzionale)

10 1 Flangia ø 150

10a 1 Flangia con Valvola (Opzionale)

15 1 Raccordo Uscita Aria

24 1 Scatola connessioni

25 Fascette stringitubo (non incluse)

Rif. Q.tà Componenti di Installazione

11 4 Tasselli ø 10

21 1 Dima di foratura

22 8 Rondelle ∅ 6,4

23 4 Dadi M6

Q.tà Documentazione

1 Libretto Istruzioni

Foratura Soffitto/Mensola e Fissaggio Traliccio

FORATURA SOFFITTO/MENSOLA

• Con l'ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura.
• Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della Dima agli assi del Piano di Cottura.
• Segnare i centri dei Fori della Dima.

• Forare i punti seguenti:

• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.

• Soffitto in Laterizio a camera d'aria, con spessore resistente di 20 mm: ø 10 mm (inserire subito i Tasselli 11 in dotazione).
• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.
• Mensola in Legno: φ 7 mm.
  • Passaggio del Cavo elettrico di Alimentazione: ø 10 mm.

- Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacuazione Esterna.

- Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:

• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
- per Laterizio a camera d'aria, con spessore resistente di 20 mm circa, Viti 12h, in dotazione.
• per Travatura di legno, Viti per legno, non in dotazione.
• per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.

Fissaggio Traliccio

• Svitare le due viti che fissano il camino inferiore e sfilarlo dal traliccio (dalla parte inferiore).
• Svitare le due viti che fissano il camino superiore e sfilarlo dal traliccio (dalla parte superiore).

Nel caso in cui si voglia regolare l'altezza del traliccio procedere come segue:

• Svitare le viti metriche che uniscono le due colonne, poste ai lati del traliccio;
• Regolare l'altezza desiderata del traliccio e riavvitare le viti precedentemente tolte;
• Inserire il camino superiore dall'alto e lasciarlo libero sul traliccio;
• Sollevare il traliccio, incastrare le asole sulle viti e scorrere fino a battuta;
• Stringere le due viti e avvitare le altre due in dotazione;

Prima di serrare definitivamente le viti è possibile effettuare delle regolazioni spostando il traliccio, facendo attenzione che le viti non escano dalla sede dell'asola di regolazione.

• Il fissaggio del Traliccio deve essere sicuro in relazione sia al peso della Cappa sia alle sollecitazioni causate da occasionali spinte laterali all'Apparecchio montato. A fissaggio avvenuto verificare quindi che la base sia stabile anche se il Traliccio è sollecitato a flessione.
• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l'Installatore dovrà provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

Collegamento tubo ∅ 150

• Inserire la Flangia ø 150 10a sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

Collegamento tubo ∅ 120

• Per collegamento con tubo 120 mm, inserire la Flangia di riduzione 9 sulla flangia 150 10a precedentemente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

Uscita aria Versione Filtrante

• Fissare il Raccordo 15 al traliccio utilizzando le 4 Viti in dotazione.
• Incastrare la flangia 10 nell'apposito foro inferiore del Raccordo 15.
• Collegare l'uscita aria della cappa con la flangia posta sotto al raccordo per mezzo di un tubo rigido o flessibile ø 150mm, la cui scelta è lasciata all'installatore

Montaggio Camino e Fissaggio Corpo Cappa

• Posizionare il Camino superiore e fissare nella parte superiore al Traliccio con 2 Viti 12c (2,9 x 6,5) in dotazione.
• Analogamente posizionare il Camino inferiore e fissare nella parte inferiore al Traliccio con 2 Viti 12c (2,9 x 6,5) in dotazione.

Prima di fissare il Corpo Cappa al Traliccio:

• Avvitare per metà le 2 Viti 12f sulla parte inferiore del traliccio in posizione laterale in corrispondenza dei 2 fori predisposti.
  • Togliere i Filtri antigrasso dal Corpo Cappa;
• Togliere eventuali Filtri Antiodore al Carbone attivo.
• Sollevare il Corpo Cappa e incastrare le Viti 12f sulle asole (rif.A) fino a battuta.
• Fissare da sotto con 4 Viti 12q e 4 Rondelle 22 in dotazione il Corpo Cappa al Traliccio predisposto (rif.B) e serrare definitivamente tutte le Viti.

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore
  • Collegare il Connettore dei Comandi Cmd.
  • Collegare il Connettore dei Faretti Lux.
• Riporre entrambi i Connettori nella Scatola di protezione 24 chiudendola con 2 Viti 12e(2,9 x 9,5) in dotazione.
• Fissare la Scatola di protezione al Corpo Cappa con 2 Viti 12c (2,9 x 6,5) in dotazione.
• Per la Versione Filtrante montare il Filtro Antiodore al Carbone attivo.
  • Rimontare i Filtri Antigrasso.

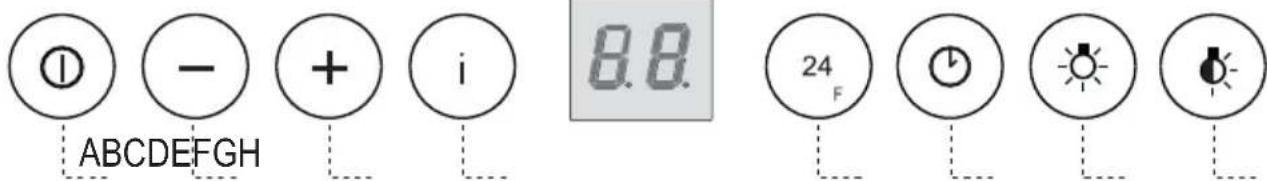

Quadro comandi

Tasto	Funzione Display
A	Accende e spegne il motore di aspirazione all'ultima velocità utilizzata.	Visualizza la velocità impostata
B	Decrementa la velocità di esercizio.
C	Incrementa la velocità di esercizio.
D	Attiva la velocità intensiva da qualsiasi velocità anche da motore spento, tale velocità è temporizzata a 10 minuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.	Visualizza HI e il punto in basso a destra lampeggia una volta al secondo.
E	Attiva il motore ad una velocità che consente un'aspirazione di 100 m3/h per 10 minuti ogni ora, terminati il motore si ferma.Con l'allarme filtri in corso premendo il tasto per circa 3 secondi si effettua il reset dell'allarme. Tali segnalazioni sono visibili solo a motore spento.	Visualizza 24 e il punto in basso a destra lampeggia, mentre il motore è in funzioneTerminata la procedura si spegne la segnalazione precedentemente visualizzata:FF segnala la necessità di lavare i filtri anti-grasso metallici. L'allarme entra in fun-zione dopo 100 ore di lavoro effettivo della Cappa.EF segnala la necessità di sostituire i filtri al carbone attivo e devono anche essere lavati i filtri antigrasso metallici. L'allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa.
F	Attiva lo spegnimento automatico ritardato di 30'. Adatto per completare l'eliminazione di odori residui. Attivabile da qualsiasi posizione, si disattiva premendo il tasto o spegnendo il motore.	Visualizza alternativamente la velocità di esercizio e il tempo rimanente allo spegnimento della cappa. Il punto in basso a destra lampeg-gia.
G	Accende e spegne l'impianto di illuminazione.
H	Accende e spegne l'impianto di illuminazione ad intensità ridotta.

Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA (non incluse).

• Non riporre il telecomando in prossimità di fonti di calore.
- Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

Filtri antigrasso metallici

Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando sul display appare FF o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione, quindi qualora fosse attivata la funzione 24h disattivarla.
• Premere il tasto E sino allo spegnersi del display.

Pulizia Filtri

• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

- Non è lavabile e non è rigenerabile, va sostituito quando sul display appare EF o almeno ogni 4 mesi.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Scollegare la cappa dall'alimentazione di rete.
• Ripristinare il collegamento tenendo premuto il tasto B.
• Rilasciando il tasto sul display compaiono due rettangoli in rotazione.
• Entro 3 secondi premere il Tasto B sino alla conferma che appare sul display:

• 2 lampeggi scritta EF - Allarme saturazione Filtro Carbone attivo ATTIVATO

- 1 lampeggio scritta EF - Allarme saturazione Filtro al Carbone attivo DISATTIVATO.

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione, quindi qualora fosse attivata la funzione 24h disattivarla.
• Premere il tasto E sino allo spegnersi del display.

Sostituzione Filtro

• Aprire i Comfort Panel tirandoli.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.
• Richiudere i Comfort Panel.

SOSTITUZIONE LAMPADE

Lampade alogene da 20 W

• Togliere il bloccavetro metallico a pressione facendo leva sotto la ghiera, sostenendolo con una mano.
• Estrarre la lampadina alogena dal portalampada.
• Sostituirla con una nuova lampadina di uguali caratteristiche, facendo attenzione ad inserire correttamente i due spinotti nella sede del portalampade.
• Rimontare il bloccavetro a pressione.
