Hélios /2 XLS 900 - Cappa ROBLIN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa decorativa a parete
Marca	Roblin
Modello	Helios /2 XLS 900
Larghezza	900 mm
Profondità	500 mm
Altezza	500 mm
Peso	15 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza motore	250 W
Portata d'aria max	650 m³/h
Livello sonoro (max)	58 dB(A)
Numero di velocità	4 velocità + boost
Illuminazione	2 x LED (2,4 W ciascuno)
Tipo di filtro antigrasso	Filtri metallici lavabili
Filtro al carbone (opzionale)	Per ricircolo d'aria
Diametro di uscita	150 mm
Classe energetica	A
Funzione spegnimento automatico	Sì, dopo 10 ore
Pulizia	Filtri antigrasso in lavastoviglie ogni mese
Ricambi	Filtri, lampadine LED, comandi
Riparabilità	Servizio post-vendita Roblin, ricambi disponibili per 10 anni

Domande frequenti - Hélios /2 XLS 900 ROBLIN

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si rimuovono facilmente e possono essere lavati in lavastoviglie o a mano con acqua calda e detersivo. Si consiglia di pulirli ogni mese per mantenere un'efficienza ottimale.

Come sostituire l'illuminazione LED?

Spegnere prima la cappa. Le lampadine LED si trovano sotto la cappa. Ruotare delicatamente la lampadina in senso antiorario per rimuoverla, quindi inserire la nuova lampadina ruotando in senso opposto. Utilizzare solo lampadine di ricambio R275 LED raccomandate da Roblin.

Qual è il livello sonoro di questa cappa?

Il livello sonoro varia in base alla velocità: da 45 dB(A) in velocità 1 a 58 dB(A) in velocità massima (boost). Corrisponde a un rumore moderato, paragonabile a una conversazione normale.

Posso utilizzare la cappa in modalità ricircolo?

Sì, la cappa può funzionare in modalità ricircolo con l'aggiunta di filtri a carbone attivo (non inclusi). Questi si posizionano dietro i filtri antigrasso. Ricordarsi di sostituirli ogni 3-6 mesi a seconda dell'uso.

Quali sono le dimensioni esatte della cappa?

Dimensioni: larghezza 900 mm, profondità 500 mm, altezza 500 mm. Peso: 15 kg. Assicurarsi di avere un distanziamento sufficiente sopra il piano cottura (minimo 650 mm per piano elettrico, 750 mm per gas).

Come installare la cappa Helios /2 XLS 900?

L'installazione deve essere effettuata da un professionista qualificato. Praticare fori per i tasselli a muro, fissare il supporto, quindi appendere la cappa. Collegare il condotto di scarico (diametro 150 mm) e collegare l'alimentazione. Seguire lo schema di installazione nel manuale.

Qual è la garanzia della cappa Roblin?

La cappa beneficia di una garanzia di 2 anni su parti e manodopera. Per i ricambi, Roblin garantisce disponibilità per 10 anni dopo la cessazione del modello.

Come regolare la velocità della cappa?

Utilizzare i pulsanti situati sul pannello anteriore. Premere + per aumentare la velocità, - per diminuire. Il tasto Boost attiva la potenza massima per 5 minuti, poi torna automaticamente alla velocità precedente.

La cappa viene fornita con un telecomando?

No, la cappa Helios /2 XLS 900 non viene fornita con telecomando. I comandi sono integrati sul pannello anteriore. Un modello con telecomando potrebbe essere disponibile in altre gamme Roblin.

Come resettare l'indicatore di saturazione dei filtri?

Dopo aver pulito o sostituito i filtri, premere il pulsante Reset (o tenere premuto il pulsante di illuminazione per 3 secondi a seconda del modello) fino a quando la spia si spegne. Consultare il manuale per la procedura esatta.

MANUALE UTENTE Hélios /2 XLS 900 ROBLIN

CONSIGLI DI INSTALLAZIONE

POSA DELL' APPARECCHIO

FUNZIONAMENTO

CONSIGLI DI UTILIZZO

MANUTENZIONE

GARANZIA ED ASSISTENZA TECNICA

NOTE

E SUMARIO

CONEXION ELECTRICA

La ringraziamo per la fiducia accordataci nell'aver scelto un prodotto della gamma ROBLIN.

Questo apparecchio è stato studiato e realizzato con la massima cura, secondo i più alti criteri di qualità.

Le raccomandiamo di leggere attentamente questo opuscolo, nel quale troverà le istruzioni per installare, utilizzare e conservare al meglio il suo apparecchio ed ottenere dal suo acquisto il massimo dei benefici.

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

- La cappa é dotata di un cavo di alimentazione di tipo HOSVVF 3x 0,75 mm ² e comporta una spina normalizzata 10/16 A, con sistema di terra.

Protezione : classe 1. Tensione di alimentazione : 220 - 240 V mono - 50 Hz / 220 V - 60 Hz. Verificare che la tensione di rete sia identica ai valori indicati sull'etichetta all'interno della cappa.

- Se la cappa è collegata direttamente all'impianto elettrico senza la sua spina, è necessario installare prima della cappa un interruttore omnipolare con un'apertura di contatto di 3 mm. senza interrompere ilfilo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

• Per un funzionamento ideale, vi consigliamo un'altezza di posa situata entro 0,65 m e 0,70 m al di sopra del piano di cottura. Tuttavia, é formalmente vietata l'installazione di qualsiasi cappa o gruppo aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei filtri). I fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d'aria che potrebbero provocare delle turbolenze).
• Rispettare il diametro di uscita dell'apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).
• Qualora l'aria viziata fosse scaricata in un condotto d'evacuazione, verificare che quest'ultimo non sia già utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un'energia diversa da quella elettrica.
• Posizionare il piano di cottura in corrispondenza della zona di evacuazione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.
• In tutti i casi di installazione, fare attenzione al ricambio d'aria della cucina. I Stallare una o più griglie d'aerazione di misura uguale o superiore al diametro del tubo di evacuazione per evitare di mettere il locale in depressione.
• Prevedere un'aerazione sufficiente qualora un apparecchio di cottura o altro utilizzi simultaneamente l'aria dell'ambiente in cui è situata la cappa. La depressione massima creata nel locale deve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.
• L'apparecchio deve essere posizionato in modo che la spina sia accessibile.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.

I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

3 POSA DELL' APPARECCHIO

Il montaggio ed il collegamento devono esere realizzati da un installatore qualificato *.

(*) Il non rispetto di questa condizione provocherà l'annullamento della garanzia del costruttore e tutti i ricorsi in caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuare una sigillatura se necessario. La società declina ogni responsabilità in caso di agganciatura difettosa

dovuta alla perforazione ed al fissaggio.

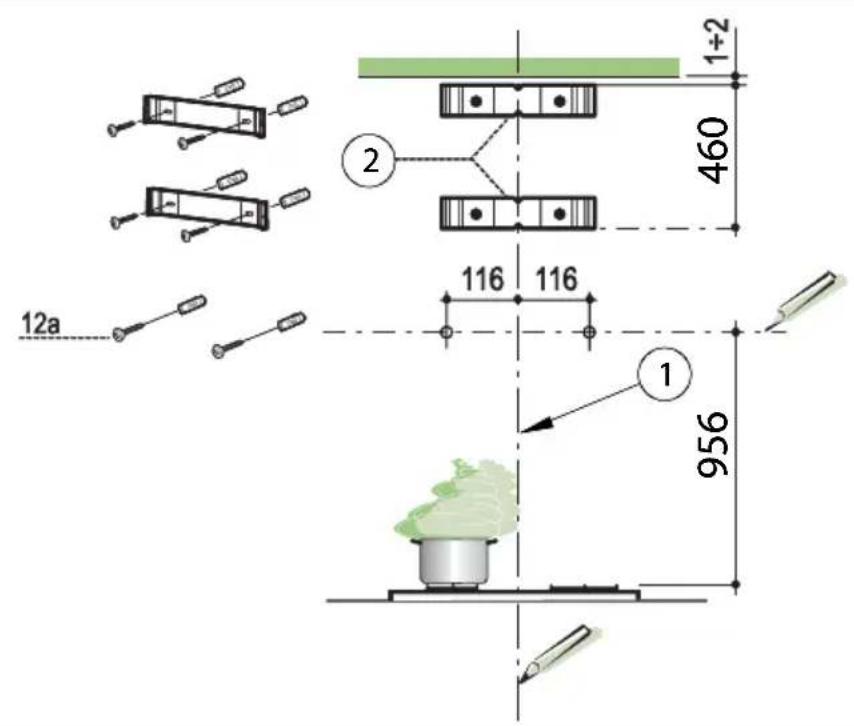

1) Tracciare Sulla parete una linea verticale fino al soffitto, al centro della zona prevista per il montaggio della cappa (Fig. 1 & 2, Rif. 1); questa operazione serve ad effettuare l'allineamento verticale delle diverse parti della cappa.
2) Appoggiare una delle staffe (2) sulla parete a circa 1 o 2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea verticale. Segnare sulla parete i due fori asolati della staffa. Forare la parete con una punta ∅ 8 mm e fissare le staffe (2) usando i tasselli e le viti 4,2 x 44,4 in dotazione.
Appoggiare l'altra staffa (2) sulla parete, allineandola alla linea verticale, ad una distanza 460 mm misurata come in Fig. 2, pari all'altezza del camino superiore (7a) in dotazione alla cappa. La quota X = 460 mm può avere valori differenti, secondo le varie altezze disponibili del caminosuperiore.

3) Realizzazione fori di fissaggio 1:

Segnare un punto sulla linea verticale ad una distanza dal piano di cottura di:

d = 956 min (misura senza fondale).

d = altezza fondale + 306 mm (misura con fondale). La misura H é l'altezza minima in mm dal piano di cottura al bordo inferiore della cappa (Rif. 3).

Tracciare sul punto segnato una linea orizzontale parallela al piano di cottura. Effettuare sulla parete due fori 1 con una punta ∅8 mm (Fig. 3a), ed inserire i tasselli e le viti di fissaggio nei fori 1 (viti da 4,2 x 44,4). Fissare le viti lasciando una spazio di 5-6 mm necessario per l'aggancio del corpo cappa. Piccoli aggiustamenti saranno possibili tramite le viti di regolazione della cappa (vedi Montaggio del corpo cappa). La cappa può avere una escursione massima di 16 mm.

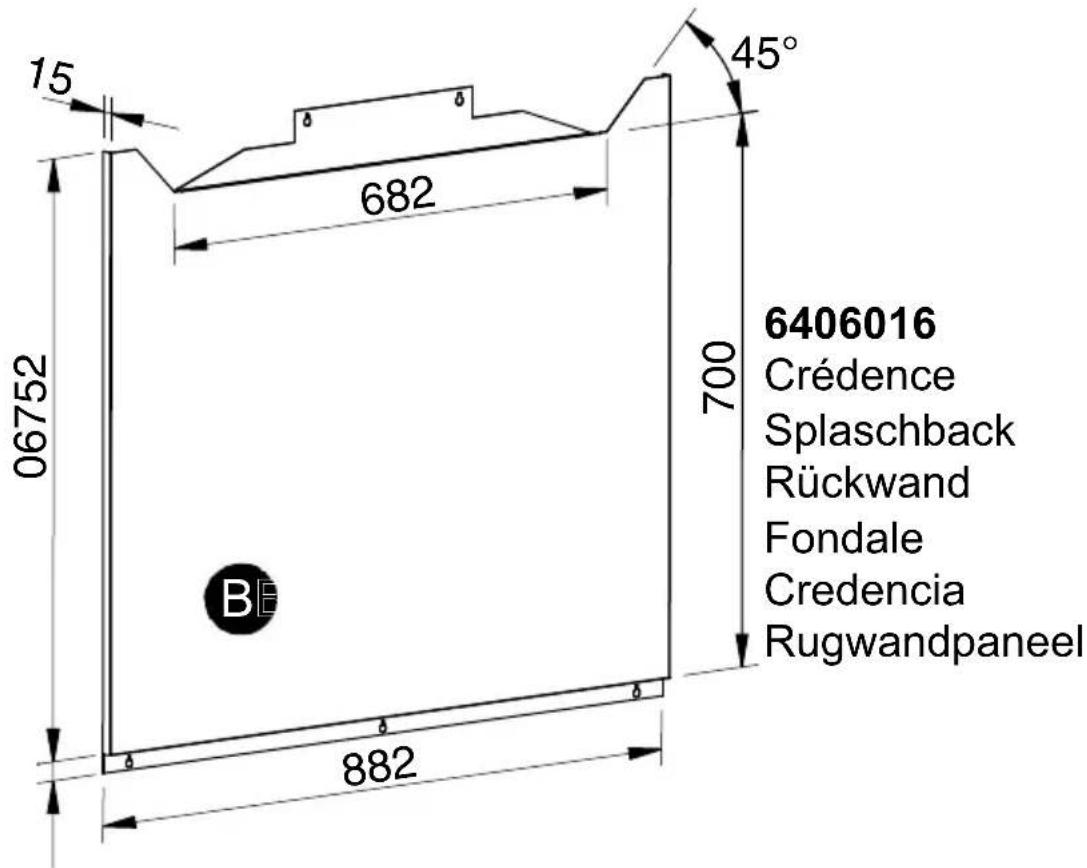

- Fondale (opzionale): L'altezza della cappa dal piano di cottura è determinata, in questo caso, dall'altezza del fondale B e dalla eventuale alzatina del piano di lavoro. Il fondale va montato prima di montare il corpo cappa, e, se si desidera fissarlo contro la parete sia nella parte superiore che nella parte inferiore, è necessario montarlo alla giusta altezza, prima del montaggio delle basi o almeno del relativo piano superiore. Essendo questa operazione complessa, va effettuata esclusivamente dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.

4) Montaggio del corpo cappa : Prima di iniziare l'installazione è necessario regolare le staffe di supporto (Vr), ruotando in senso orario le viti di regolazione fino a fine corsa (Fig. 3b). Agganciare la cappa in corrispondenza delle due viti 1 precedentemente installate (Fig. 3a). Livellare la cappa ruotando le viti di regolazione (Vr) e completare il serraggio delle viti 1.

5) Connessione

- Per installazione in versione evacuazione esterna

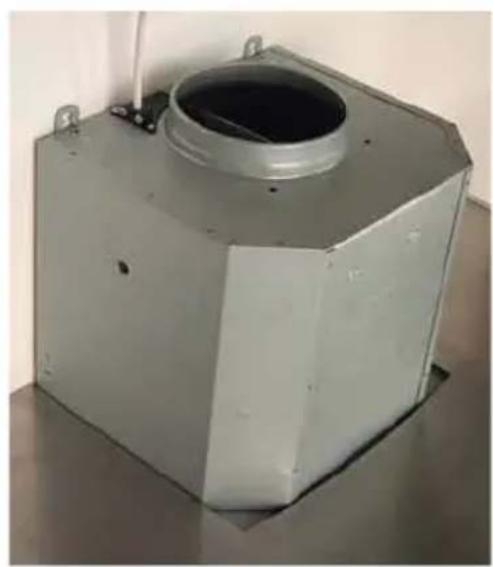

a- Collegare le tubazioni d'evacuazione alla uscite dei motori (Fig. 5 - Rif. 6). Fissare l'assieme tramite collari o nastro adesivo appropriati.

b- Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore (Fig. 4). Inserire le spine elettriche (vedi paragrafo collegamento elettrico). Verificare il corretto funzionamento di illuminazione, accensione del motore, cambio delle velocità.

c- Camino superiore: Allargare leggermente le due falde laterali del camino (Fig. 5 - Rif. 7a), agganciarle dietro le Staffe (2) e richiuderle fino a battuta. Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione. Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

d- Camino inferiore: Allargare leggermente le due falde laterali del Camino (Fig. 5 - Rif. 7b), agganciar-le tra il Camino superiore e la parete e richiuderle fino a battuta. Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

- Per installazione in versione filtrante

a- Fissare il supporto Rif. 4 del deflettore al supporto del camino. Il supporto del deflettore è fissato con le stesse viti del supporto del camino superiore (Fig. 7 - Rif. 2). Inserire il Raccordo (R) nella Staffa di Sostegno Rif. 4. Inserire lateralmente le Prolunghe Raccordo (G) sul Raccordo (R). Assicurarsi che l'uscita delle Prolunghe Raccordo G risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale.

b- Collegare Il tubo di diametro appropriato (non fornito) e raccordarlo all'uscita dell'apparecchio ed all'entrata del deflettore. Fissare l'assieme tramite collari o nastro adesivo appropriati.

c- Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di

alimentazione sia correttamente inserito nella presa dell'Aspiratore (Fig. 4). Inserire le spine elettriche (vedi paragrafo collegamento elettrico). Verificare il corretto funzionamento di illuminazione, accensione del motore, cambio delle velocità.

d- Togliere i filtri metallici e posizionare le cartucce a carbone attivo negli appositi alloggiamenti, esercitando una pressione sulle linguette A (Fig. 4).

e- Camino superiore: Allargare leggermente le due falde laterali del camino (Fig. 7 - Rif. 7a), agganciarle dietro le Staffe (2) e richiuderle fino a battuta. Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione. Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

f- Camino inferiore: Allargare leggermente le due falde laterali del Camino (Fig. 7 - Rif. 7b), agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta. Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

4 FUNZIONAMENTO

- Quadro comandi

Tasto 1 : Bassa Velocità

Taste 2 : Velocità média

Taste 3 : Velocità intensiva

Taste : Illuminazione

5 CONSIGLI DI UTILIZZO

• Per ottenere il massimo dell'efficacia per quanto riguarda l'assorbimento dei fumi o del vapore, mettere in funzione l'apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che producono poco vapore, utilizzare di preferenza le velocità più basse.
• IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.

Non lasciate mai fiamme libere sotto una cappa funzionante. Spegnere la fiamma o ridurla al minimo per un tempo ridotto e sotto sorveglianza.

Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l'olio surriscaldato potrebbe infiammarsi.

6 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.

L'apparecchio è stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

• Pulizia dei filtri metallici.

E' necessario procedere ad una PULIZIA PERIODICA dei filtri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie, con una frequenza che dipenderà dall'utilizzo, per evitare i rischi di incendio.

• Struttura esterna.

Pulire regolarmente la parteesterna utilizzando dei detergenti non abrasivi ed una spugna leggeremente umida. Non utilizzare mai spugne o panni bagnati.

Non introdurre alcun oggetto e tanto meno le mani nell'apertura d'evacuazione dell'aria.

• Condotto d'evacuazione.

Verificare ogni 6 mesi la buona evacuazione dell'aria viziata.

Rispettare le norme nazionali vigenti relative all'evacuazione dell'aria viziata.

• Illuminazione.

Prima di effettuare qualsiasi intervento sull'apparecchio, mettere l'interruttore di accensione delle lampade

in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

7 GARANZIA ED ASSISTENZA TECNICA

• In caso di anomalia di funzionamento, avvisare il vostro installatore il quale dovrà verificare l'apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovrà essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l'utilizzo di attrezzature apposite.
  • Staccare la spina dell'apparecchio.
• Esigete sempre l'utilizzo di pezzi di ricambio originali in quanto il non rispetto di questa prescrizione potrebbe compromettere la sicurezza dell'apparecchio e metterebbe fine al contratto di garanzia.
• Per ordinare i pezzi di ricambio, indicare il numero dell'apparecchio che si trova sull'etichetta segnaletica.
• Solo la fattura d'acquisto farà fede ai fini dell'applicazione della garanzia contrattuale.
  Questa garanzia non copre: - L 'illuminazione : lampade ad incandescenza, alogene.
• I filtri.
  In quanto sono considerati come materiali di consumo.

8 NOTE

Quest'apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativa alla sicurezza elettrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

Quando ad un prodotto è attaccato il simbolo del bidone con le ruote segnato da una croce, significa che il prodotto è tutelato dalla Directiva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possono esere riciclati e riutilizzati. Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici. Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell'ambiente e dell'uomo.

Finitura acciaio inox e vetro

Acabado inox + cristal

OPTION OPTIONAL OPTIONAL OPZIONALE OPCIONAL OPTIE

1

2

3

Plaque Signalétique de la hotte Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa
