| Tipo di prodotto | Cappa aspirante a camino |
| Marca | Scholtès |
| Modello | SE09WDDAB |
| Larghezza | 90 cm |
| Profondità | 50 cm |
| Altezza (min-max) | 60-110 cm |
| Peso netto | 15 kg |
| Alimentazione elettrica | 220-240 V ~ 50 Hz |
| Potenza motore | 250 W |
| Potenza illuminazione | 2 x 3 W LED |
| Portata d'aria massima | 650 m³/h |
| Numero di velocità | 3 + intensivo |
| Livello sonoro (max) | 65 dB(A) |
| Tipo di comando | Tattile |
| Filtro antigrasso | Alluminio lavabile |
| Filtro al carbone (opzionale) | Sì, opzionale |
| Modalità di evacuazione | Evacuazione esterna o ricircolo |
| Classe energetica | A+ |
| Indice di riparabilità | 7.9 / 10 |
| Pulizia | Filtri lavastoviglie, superficie acciaio inossidabile |
| Sicurezza | Spegnimento automatico, anti-ritorno d'aria |
| Accessori inclusi | Kit di evacuazione, valvola anti-ritorno, manicotto |
| Garanzia | 2 anni pezzi e manodopera |
Domande frequenti - SE09WDDAB SCHOLTES
Domande degli utenti su SE09WDDAB SCHOLTES
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa in formato PDF gratuitamente! Trova il tuo manuale SE09WDDAB - SCHOLTES e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SE09WDDAB del marchio SCHOLTES.
MANUALE UTENTE SE09WDDAB SCHOLTES
Istruzioni per l'uso
Инструкция по
эксплуатации
SE09WDDAB


La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.
! E' importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
SICUREZZA GENERALE
Nell'installazione del prodotto, si consiglia di mantenere una distanza minima di 400mm trà il piano di lavoro ed eventuali componenti posti al di sopra della cappa.
Questo per rendere priva di ostacoli la corsa verso l'alto (apertura) e verso il basso (chiusura) del pannello di aspirazione, e per agevolare l'accesso ai comandi della cappa posti sul pannello.
AVVERTIMENTO: Posizionare la scatola metallica contenente i componenti elettronici ad una distanza non inferiore a 65 cm dal piano cottura a gas o comunque a 65 cm dal punto di aspirazione della cappa.
RACCOMANDAZIONE: Vi raccomandiamo di installare la scatola metallica contenente i componenti elettronici almeno a 10 cm dal suolo e ad una distanza sufficiente da tutte le fonti di calore (es: lato di un forno, o piano cottura).
In caso di utilizzo con piani cottura a Gas bisogna rispettare i seguenti requisiti:
- La potenza totale del piano cottura deve essere inferiore o uguale a 14.3Kw.
- Il Layout del piano cottura deve avere una potenza non maggiore di 4650W nei piani adiacenti al downdraft.
- La potenza massima del singolo fuoco di fronte al downdraft non deve essere maggiore di 3000W.
- La distanza minima dal bordo del downdraft e il bordo del piano cottura deve essere almeno di 50mm.
- La distanza minima tra il bordo del piano cottura e il fuoco più potente non deve essere inferiore a 191mm e la potenza massima consentita per il fuoco più potente è 5000W.
- La distanza minima tra il bordo del piano cottura e il fuoco più vicino non deve essere inferiore a 97mm.
- Lo spessore tra la base del piano cottura e il bordo esterno non deve essere inferiore a 45mm.
- E' importante fissare la scatola contenente i dispositivi elettrici in posizione tale che eventuali fughe di gas non comprometta la sicurezza dell'apparecchio.
- Quando il downdraft viene utilizzato con piani cottura a gas, si consiglia di installare piani di cottura dotati di sensore gas.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale
dell'abitazione.
Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochi con l'apparecchio.
Mai utilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
E' severamente vietato fare cibi alla fiamma sotto la cappa.
L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.
Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).
L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
Durante la movimentazione della cappa non posizionare le mani nel raggio di azione del pannello di aspirazione (carrello) estraibile
La cappa è provvista di interruttori di sicurezza che inibiscono il funzionamento quando viene sganciato il pannello anteriore filtri.
Nell'intento costante di migliorare i nostri prodotti, ci riserviamo il diritto di apportare alle loro caratteristiche tecniche, funzionali o estetiche tutte le modifiche derivanti dalla loro evoluzione. Nel caso di versione con motore esterno, per il normale funzionamento della cappa è necessario utilizzare un gruppo aspirante (motore esterno) della stessa casa produttrice.
L'allacciamento della cappa alla rete elettrica deve essere effettuato da personale tecnico qualificato e specializzato.
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.
Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Sostituzione del cavo di alimentazione
Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.
SCARICO DELL' ARIA
(per le versioni aspiranti)
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.
! Usare un condotto di evaquazione aria che abbia una lunghezza massima non superiore a 5 metri.
Limitare il numero di curve nella canalizzazione poiché ogni curva riduce l'efficienza di aspirazione equiparata a 1 metro lineare. (Es: se si utilizzano n°2 curve a 90°, la lunghezza della canalizzazione non dovrebbe superare i 3 metri di lunghezza).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno piu' liscio possibile.
! Il materiale del condotto deve essere approvato normativamente.
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.
FILTRANTE O ASPIRANTE ?
! La vostra cappa è pronta per essere utilizzata in versione filtrante e può essere installata in versione aspirante rimuovendo il filtro al carbone ed installando un tubo di scarico (da acquistare) per collegare la cappa all'esterno.

Versione aspirante
I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.
Attenzione! Il tubo di evacuazione non è fornito e va acquistato.
Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l'alto
(10° circa) in modo da poter trasportare l'aria verso l'esterno più facilmente.
Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Versione filtrante
L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.
Nota: L'aria riciclata attraverso i filtri carbone viene rinviata nella cucina attraverso un condotto che convoglia l'aria su un lato del mobile (Fig. 11).
Bloccaggio della valvola di non ritorno
Attenzione prima di connettere il tubo flessibile di uscita dell'aria assicurarsi che le valvole di non ritorno del gruppo di aspirazione siano libere di ruotare liberamente (Fig. 12).
Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati, in caso contrario contattare il rivenditore e non proseguire con l'installazione. Inoltre leggere attentamente tutte le istruzioni di seguito riportate.

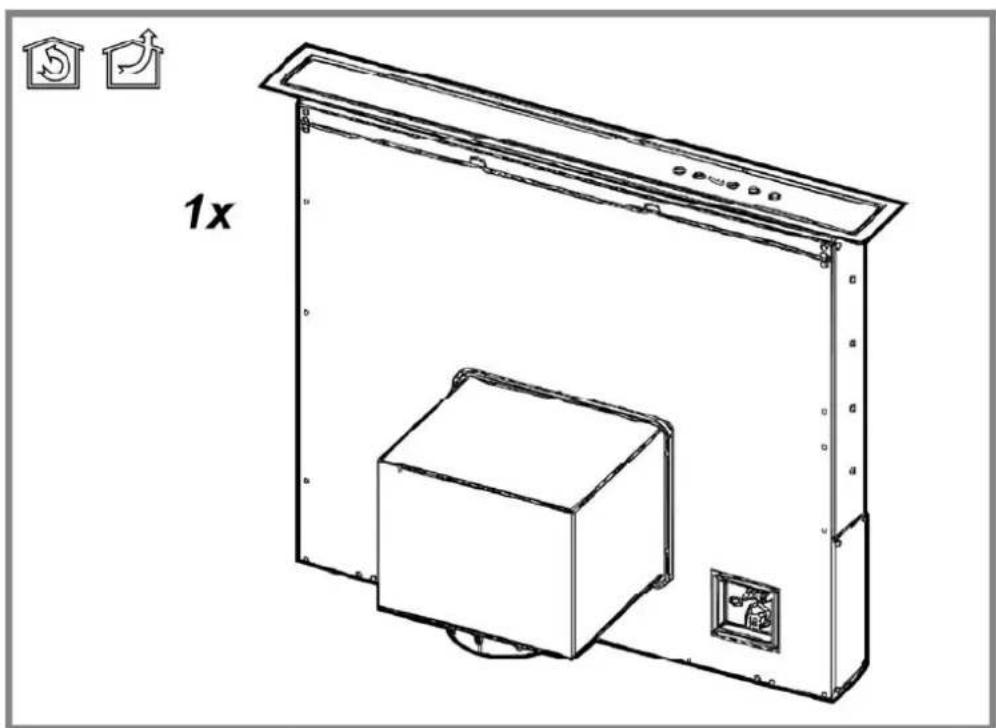

INSTALLAZIONE
- Solo al termine dell'installazione rimuovere lo spessore di sicurezza (Fig. 1-2).
- Per il mancato rispetto delle precedenti istruzioni la ditta fornitrice non risponderà per problemi di portata o rumorosità e nessuna garanzia sarà prestata.
- Prima di effettuare il foro controllare che nella parte interna del mobile, in corrispondenza della zona di alloggio della cappa, non sia presente la struttura del mobile o altri particolari che potrebbero creare problemi per la corretta installazione. Verificare che gli ingombri della cappa e del piano cottura siano compatibili con il mobile e quindi sia fattibile l'installazione (Fig.3).
- Effettuare nella parte posteriore del piano cottura, un foro rettangolare delle dimensioni di 842x100mm (Fig.4).
Attenzione: Se il downdraft viene installato con piano cottura a Gas il foro deve essere realizzato tenendo conto di quanto indicato nel paragrafo (Avvertimento).
- Togliere le viti e rimuovere il gruppo aspirante per poter inserire la cappa nel foro praticato (Fig.5).
Applicare sul bordo del foro praticato del sigillante resistente ad alte temperature per far aderire meglio la cornice con il piano di lavoro. - Installare la cappa nel foro praticato, inserendolo da sopra, come indicato (Fig.6).
- Fissare la cappa all'interno del mobile utilizzando le apposite staffe in dotazione (Fig.7). Procedere al montaggio delle staffe nella parte inferiore della cappa (Fig.8a) facendo in modo che tra la parte inferiore della staffa ed il fondo del mobile rimanga una distanza di 2 mm (Fig.8b). Questa distanza permetterà la trazione verso il basso del prodotto al momento del fissaggio, (Fig.8c), per far aderire perfettamente la cornice inox sul piano di lavoro.
Nota: nel caso in cui la staffa sia di intralcio al cavo di connessione lampade, taglarla a misura per evitare che il cavo si possa danneggiare.
- Prima di inserire le viti nel mobile assicurarsi che il prodotto sia perfettamente perpendicolare al piano di lavoro utilizzando una livella.
- Dopo aver completato l'installazione, e dopo aver collegato il prodotto alla rete elettrica, sollevare la cappa e rimuovere il blocco sportello (Fig. 9).
Attenzione: Dopo aver tolto i blocchi anteriori del pannello per evitare lo sgancio dello stesso, non movimentare ne trasportare il downdraft.
- Procedere al montaggio del gruppo motore orientando l'uscita dell'aria nella posizione prescelta, verso il basso o verso l'alto. (Fig. 10). Il motore può essere installato sia sul lato anteriore che sul lato posteriore della cappa.
Nota: per l'installazione del gruppo motore nella parte posteriore, rimuovere il pannello di protezione ed applicarlo nella parte anteriore.
Ad avvenuta installazione del motore procedere al montaggio della canalizzazione per l'uscita dell'aria (canalizzazione non fornita).
- Posizionare la scatola metallica contenente i componenti elettronici in una zona facilmente accessibile per eventuali interventi di assistenza (Fig. 11), collegando i connettori elettrici della stessa alla cappa: connettore pulsantiera (Fig. 12a), connettore 9 poli (Fig. 12b), connettore neon (Fig. 12c)
COMANDI
La cappa è dotata di un dispositivo "TOUCH" per il controllo di luci e velocità. Per il corretto utilizzo leggere attentamente le istruzioni sottostanti.

- Tasto T1: ritarda lo spegnimento della cappa temporizzando la velocità impostata di alcuni minuti.
Tale funzione prevede che, a temporizzazione scaduta, la cappa si spenga. La temporizzazione è così suddivisa:
• velocità (potenza) di aspirazione 1: 20 minuti
• velocità (potenza) di aspirazione 2: 15 minuti
• velocità (potenza) di aspirazione 3: 10 minuti
• velocità (potenza) di aspirazione 4: 5 minuti
Premendo i tasti T2 e T3 la cappa esce dalla funzione temporizzata e la velocità (potenza) di aspirazione aumenta o diminuisce in base al tasto premuto. Durante la fase di temporizzazione il led relativo alla velocità corrispondente lampeggia.
- Tasto T2: Decrementa la velocità (potenza) di aspirazione attiva (4→3→2→1→OFF).
La velocità viene visualizzata tramite l'accensione del led relativo alla velocità corrispondente.
Il tasto T2 non ha nessun effetto sulla apertura/chiusura del pannello di aspirazione.
- Tasto T3: Incrementa la velocità (potenza) di aspirazione attiva (1→2→3→4).
La velocità viene visualizzata tramite l'accensione del led relativo alla velocità corrispondente.
Nota: Se il pannello è chiuso (cappa spenta) il tasto T3 aziona prima l'apertura del pannello di aspirazione poi imposta la cappa alla velocità (potenza) di aspirazione 1.
• Tasto T4: Accende la luce
Nota: Se il pannello di aspirazione è chiuso (cappa spenta) il tasto T4 aziona prima l'apertura del pannello di aspirazione poi accende la luce.
- Tasto T5: Apre (Alza) e chiude(abbassa) il pannello di aspirazione. A cappa spenta e pannello chiuso, il tasto T5 prima apre il pannello di aspirazione poi imposta la cappa alla velocità (potenza) di aspirazione 1. A cappa accesa (a qualunque velocità) e pannello aperto il tasto T5 prima spegne la cappa (e, se accese, spegne anche le luci) poi chiude il pannello di aspirazione.
Informazioni di funzionamento aggiuntive
Durante la rimozione del pannello anteriore per operazioni di pulizia e manutenzione, tutte le funzioni elettroniche di aspirazione e movimento sono bloccate.
Sicurezza antipinzatura: qualora un ostacolo impedisca la chiusura del Downdraft, la chiusu-ra si interrompe e il carrello risale.
Segnalazione di saturazione del Filtro Grassi.
Ogni 40 ore di utilizzo la cappa segnala la necessità di eseguire la manutenzione del filtrograssi.
La segnalazione avviene facendo lampeggiare contemporaneamente tutti i led di delle velocità (potenze) diaspirazione.
Reset della segnalazione del filtro grassi
Dopo aver eseguito la manutenzione del filtro grassi, premere il tasto T1 per più di 3" al fine di resettare la segnalazione.
Nota: La segnalazione non è visualizzata a cappa spenta (OFF), indipendentemente dalla posizione del pannello di aspirazione.
MANUTENZIONE
Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione o premendo il tasto rosso nella scatola comandi (Fig.13c).
Al termine delle operazioni di pulizia o manutenzione della cappa o dei filtri ricollocareil pannello frontale i filtri come da istruzioni, verificando la corretta installazione ed aggancio, altrimenti la cappa non si accende.
Pulizia
La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.
Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!
Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.
Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.
Manutenzione dei filtri antigrasso
Trattiene le particelle di grasso derivanti dalla cottura.
Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Il montaggio e smontaggio dei filtri antigrasso e dei filtri carbone va effettuato con il cassetto estraibile della cappa in posizione aperta. Per questo, spingere il tasto ON/1. Quindi rimuovere il pannello frontale spingendo contemporaneamente sulla parte superiore di ogni lato (Fig. 13). Il pannello ruota in avanti, liberando l'accesso ai filtri antigrasso (Fig. 14).
Manutenzione del filtro al carbone
Trattiene gli odori sgradevoli derivanti dalla cottura.
La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi.
NON può essere lavato o rigenerato
Dopo aver tolto i filtri antigrasso, è possibile inserire i filtri carbone (Fig. 15).
Sostituzione delle lampade
Disinserire l'apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.
Per la sostituzione del neon procedere come di seguito indicato:
-
Sollevare il carrello.
-
Togliere alimentazione. (questa operazione può essere effettuata staccando la spina, se accessibile, o aprire l'interruttore se previsto in fase di installazione o premere il tasto rosso nella scatola comandi (Fig. 12E)
-
Togliere le viti che fissano il frontale superiore come indicato (Fig. 18C) utilizzando un chiave a brucola da 2.5mm.
-
Sollevare il frontale superiore facendo attenzione a non danneggiare i cavi di collegamento del pannello comandi (Fig. 19).
-
Togliere il neon danneggiato (Fig. 20) e sostituirlo con uno di uguale caratteristiche (Mod.T5 14W 860).
-
Rimontare il frontale superiore riposizionando i cavi di collegamento del pannello comandi nell'apposito alloggio.
SMALTIMENTO
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
La cappa non funziona
Verificate che:
• Non vi sia un blackout di corrente
- Sia stata effettivamente selezionata una certa velocità.
• Il pannello sia correttamente agganciato.
- La connessione a 9 poli sia ben inserita (Fig. 9b).
- Il tasto rosso di reset posizionato sopra la scatola impianto elettrico sia premuto.
- Nella connessione 9 poli accertarsi che i fili siano ben inseriti nel connettore stesso. (In fase di collegamento la troppa pressione esercitata potrebbe piegare i contatti).
La cappa ha un rendimento scarso
Verificate che:
- La velocità motore selezionata sia sufficiente per la quantità di fumi e di vapori presenti
- La cucina sia areata sufficientemente da permettere una presa d'aria il filtro carbone non sia usurato (cappa in versione filtrante).
- Il tubo di scarico uscita aria sia privo di ostruzioni.
- Le valvole di non ritorno del gruppo di aspirazione siano libere di ruotare.
La cappa si arresta nel corso del funzionamento
Verificate che:
• Non vi sia un black out di corrente
• L'interruttore magnetotermico differenziale (Salvavita) non sia scattato.
DATI TECNICI
Modello SE09WDDAB
Altezza 74-104 cm
Larghezza 87,5 cm
Profondità 34 cm
Peso lordo 46,5 Kg
Assorbimento totale 264 W
Assorbimento motore 1x250 W
Assorbimento lampade 1x14 W (T5 14W 860)
∅ del tubo di scarico 15 cm
La cappa è conforme alle seguenti Direttive EC:
Componenti non in dotazione con il prodotto
