MANUALE UTENTE Ergo 3400 Ellrona

31 Istruzione d'uso 94

31.1 In generale....94

31.2 Informazioni su queste istruzioni d'uso.... 94

31.3 Indicazioni d'avvertenza 95

31.4 Limitazione della responsabilità 96

31.5 Tutela dei diritti d'autore.... 96

32 Sicurezza....97

32.1 Utilizzo conforme alle disposizioni 97

32.2 Indicazioni generali di sicurezza 98

32.3 Fonti di pericolo....99

32.3.1 Pericolo dovuto a campo elettromagnetico.... 99

32.3.2 Pericolo di ustioni 99

32.3.3 Pericolo d'esplosione.... 100

32.3.4 Pericolo d'incendio 100

32.3.5 Pericolo dovuto a corrente elettrica.... 101

33 Messa in funzione....102

33.1 Indicazioni di sicurezza.... 102

33.2 Insieme della fornitura ed ispezione trasporto ..... 102

33.3 Disimballaggio 103

33.4 Smaltimento dell'involucro.... 103

33.5 Posizionamento....104

33.5.1 Requisiti del luogo di posizionamento 104

33.5.2 A scanso di malfunzionamenti.... 104

33.6 Connessione elettrica 105

34 Costruzione e funzione....106

34.1 Panoramica complessiva.... 106

34.1.1 Avvisi sull'apparecchio 106

34.1.2 Suoni di segnalazione 107

34.1.3 Protezione surriscaldamento 107

34.2 Targhetta di omologazione.... 107

35 Utilizzo e funzionamento....108

35.1 Modo di funzionamento e vantaggi nell'uso di postazioni di cottura ad induzione.... 108

35.2 Indicazioni sulle stoviglie 109

35.3 Indicazioni di sicurezza.... 110

35.4 Funzionamento dell'apparecchio 111

35.4.1 Spegnimento 111

35.4.2 Accensione.... 111

35.4.3 Modalità di potenza 112

35.4.4 Modalità di temperatura.... 112

35.4.5 Timer 113

36 Pulizia e cura....115

36.1 Indicazioni di sicurezza.... 115

36.2 La pulizia 116

37 Eliminazione malfunzionamenti....117

37.1 Indicazioni di sicurezza.... 117

37.2 Visualizzazione malfunzionamenti.... 117

37.3 Cause dei malfunzionamenti e soluzioni.... 118

38 Smaltimento dell'apparecchio obsoleto......119

39 Garanzia....120

40 Dati tecnici....121

Fornello ad Induzione

Ergo 3400

Legga le informazioni qui contenute, affinché acquisti rapidamente familiarità con il suo apparecchio e affinché possa utilizzare appieno le sue funzioni.

Il Suo apparecchio le renderà un buon servizio per molti anni, se lo tratterà e lo curerà in modo adeguato.

Ci auguriamo che il suo utilizzo Le procuri molta gioia.

31.2 Informazioni su queste istruzioni d'uso

Queste istruzioni d'uso sono una componente del fornello a Induzione blu eone (di seguito chiamato l'apparecchio) e Le fornirà importanti indicazioni per la messa in funzione, la sicurezza, un utilizzo conforme alle disposizioni e per la cura dell'apparecchio.

Le istruzioni d'uso devono trovarsi sempre nelle vicinanze dell'apparecchio. Dovranno essere lette ed utilizzate da qualsiasi persona, incaricata con la:

• messa in funzione,
• l'utilizzo,
• l'eliminazione di malfunzionamenti e/o
• la pulizia

dell'apparecchio.

Conservi queste istruzioni d'uso e le passi insieme all'apparecchio al successivo proprietario.

31.3 Indicazioni d'avvertenza

Nelle presenti istruzioni d'uso vengono utilizzate le seguenti indicazioni d'avvertenza:

⚠GEFAHR

Pericolo

Un'indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo imminente.

Se tale situazione pericolosa non viene evitata, le conseguenze saranno la morte o gravi lesioni.

▶ Osservare le indicazioni in queste avvertenze, per evitare il pericolo di morte o gravi lesioni di persone.

⚠️WARNUNG

Avviso

Un'indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale.

Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere la morte o gravi lesioni.

▶ Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone.

▲VORSICHT

Attenzione

Un'indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale.

Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere lesioni leggere o di media entità.

▶ Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone.

HINWEIS

Indicazione

Un indicazione contrassegna inoltre delle informazioni, che facilitano l'utilizzo della macchina.

31.4 Limitazione della responsabilità

Tutte le informazioni tecniche, tutti i dati e le indicazioni per l'installazione, il funzionamento e la cura, contenute in queste istruzioni d'uso, corrispondono all'ultimo stato dell'arte al momento della messa in stampa e sono forniti in considerazione delle nostre attuali esperienze e conoscenze, secondo scienza e coscienza.

Dalle indicazioni, le figure e le descrizioni in queste istruzioni d'uso non possono derivare pretese di nessun tipo.

Il produttore non assume alcuna responsabilità per danni dovuti:

• Alla mancata osservanza delle istruzioni d'uso
• All'utilizzo non conforme alle disposizioni
  • A riparazioni inadeguate
• A modifiche tecniche
• All'utilizzo di pezzi di ricambio non autorizzati

Le traduzioni avvengono secondo scienza e coscienza. Non assumiamo alcuna responsabilità per errori nella traduzione, nemmeno in quei casi in cui la traduzione è stata effettuata da noi o su nostro incarico. Soltanto il testo originale in tedesco sarà vincolante.

31.5 Tutela dei diritti d'autore

Questo documento è coperto dalla tutela per i diritti d'autore.

La Ellron GmbH si riserva tutti i diritti, anche quelli della riproduzione fotomeccanica, della riproduzione e diffusione mediante particolari procedure (per esempio mediante l'elaborazione dati, supporto dati e reti di dati) anche parziale.

Ci si riserva il diritto di effettuare modifiche tecniche e nel contenuto.

32 Sicurezza

In questo capitolo riceverà importanti indicazioni sulla sicurezza nell'utilizzo dell'apparecchio.

Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte. Un utilizzo inadeguato può però provocare danni a persone e cose.

32.1 Utilizzo conforme alle disposizioni

Questo apparecchio è previsto solo per l'utilizzo in un ambiente domestico, al chiuso per riscaldare, cuocere, grigliare prodotti alimentari.

Il recipiente utilizzato per la superficie di cottura deve essere adatte ad induzione.

Un altro utilizzo o un utilizzo che vada oltre a ciò è da considerarsi inadeguato.

⚠️WARNUNG Avviso

Pericolo per un utilizzo non conforme alle disposizioni!

Dall'apparecchio possono derivare pericoli, nel caso di un utilizzo non conforme alle disposizioni e/o nel caso di un utilizzo differente.

▶ Utilizzare l'apparecchio esclusivamente in conformità alle disposizioni.
Rispettare le procedure descritte in queste istruzioni d'uso.

Pretese di qualsiasi genere, per danni dovuti ad un utilizzo non conforme alle disposizioni, sono escluse.

L'utilizzo avviene a rischio esclusivo dell'operatore.

32.2 Indicazioni generali di sicurezza

HINWEIS Indicazione

Osservi le seguenti indicazioni di sicurezza per un utilizzo sicuro dell'apparecchio:

▶ Controlli prima dell'utilizzo, che l'apparecchio non presenti danni esterni. Non metta in funzione un apparecchio danneggiato.
In caso di danni dei cavi di connessione, sarà necessario far installare un nuovo cavo di connessione da un tecnico autorizzato.
Persone che a causa delle loro capacità fisiche, mentali o motoriche non dovessero essere in grado di utilizzare l'apparecchio in modo sicuro, dovranno utilizzare l'apparecchio soltanto sotto la supervisione o l'indicazione di una persona responsabile.
Consenta l'utilizzo dell'apparecchio ai bambini solo se sono supervisionati.
▶ Non lasciare l'apparecchio incustodito durante il suo funzionamento.
Riparazioni dovranno essere eseguiti soltanto da personale specializzato e qualificato, addestrato dal produttore. Con riparazioni inadeguate possono verificarsi pericoli per l'utilizzatore.
▶ Una riparazione dell'apparecchio durante il periodo di garanzia dovrà essere effettuata soltanto da un servizio Clienti autorizzato dal produttore, altrimenti decade ogni diritto di garanzia per danni che ne conseguono.
▶ Componenti difettosi dovranno essere sostituiti soltanto da pezzi di ricambio originali. Solo con questi pezzi vi è la garanzia, che i requisiti di sicurezza siano soddisfatti.
▶ Immergere l'apparecchio in acqua o in altri liquidi e non inserire nella lavastoviglie.

32.3 Fonti di pericolo

32.3.1 Pericolo dovuto a campo elettromagnetico

▲WARNUNG Avviso

A causa dei campi elettromagnetici prodotti dall'apparecchio durante il funzionamento, possono verificarsi malfunzionamenti.

Osservi le seguenti indicazioni di sicurezza:

Persone con una elevata sensibilità elettrica non dovranno passare troppo tempo nelle vicinanze dell'apparecchio, se non ne sussiste la necessità.
Persone con pace-maker o con una pompa per medicinali impiantata, dovranno interpellare il loro medico, se non sono sicuri sull'assenza di rischi nell'utilizzo dell'apparecchio.
Non posizioni oggetti magnetici, come per esempio carte di credito, supporti di dati o cassette sull'apparecchio o nelle sue immediate vicinanze.
Posizioni le stoviglie per la cottura sul centro della postazione di cottura. In questo modo il fondo della pentola scherma al meglio il campo elettromagnetico.
▶ Non tolga le coperture dall'apparecchio.

32.3.2 Pericolo di ustioni

▲WARNUNG Avviso

Il preparato da cuocere cotto all'interno dell'apparecchio e le stoviglie utilizzate per la cottura, così come le superfici dell'apparecchio possono scaldarsi molto.

Osservi le seguenti indicazioni di sicurezza, per non scottare se stessi o altri:

▶ Protegga le sue mani durante qualsiasi tipo di lavoro sull'apparecchio o sulle stoviglie roventi, mediante guanti e presine isolanti o simili.
Non posizioni utensili da cucina, coperchi per la cottura o delle padelle, coltelli o altri oggetti in metallo sulla postazione di cottura. Quando l'apparecchio viene acceso, gli oggetti possono scaldarsi notevolmente.
Non toccare la superficie calda della postazione in ceramica. Lo stesso fornello ad induzione non produce calore durante il procedimento di cottura. La temperatura delle stoviglie però, scalda la postazione di cottura.

32.3.3 Pericolo d'esplosione

▲WARNUNG Avviso

In caso di utilizzo inadeguato dell'apparecchio, sussiste pericolo d'esplosione mediante la formazione di sovrappressione.

Di seguito osservi le indicazioni di sicurezza per evitare il pericolo d'esplosione:

Non riscaldi mai cibi o liquidi in contenitori chiusi come per esempio scatole di conserva. Il contenitore può esplodere a causa della sovrappressione, che viene a crearsi. Una scatola di conserva la si scalda preferibilmente, aprendola e posizionandola in una pentola riempita con un po' d'acqua.

32.3.4 Pericolo d'incendio

⚠️WARNUNG Avviso

In caso di utilizzo inappropriato dell'apparecchio sussiste il pericolo d'incendi.

Di seguito osservi le indicazioni di sicurezza per evitare il pericolo d'incendio:

Durante il funzionamento tolga tutti gli oggetti facilmente infiammabili (per esempio detersivi, bombolette spray, presine, canovacci, ecc.) dalla zona intorno all'apparecchio.
Eviti un surriscaldamento prolungato di oli e grassi. Oli o grassi surriscaldati possono infiammarsi rapidamente.
▶ Fare in modo che la pentola con il fondo riscaldato rimanga solamente sul piano di cottura. Non deve essere posizionata né sul pannello di controllo, né sui bordi.

HINWEIS Indicazione

Se dovesse scoppiare un incendio sulla postazione di cottura, si proceda nel seguente modo:

◆ Spenga l'apparecchio (estrarre eventualmente la spina dalla presa o far scattare il salvavita)
Soffochi le fiamme con una grossa presina, un piatto o con un canovaccio bagnato. ASSOLUTAMENTE NON SPEGNERE CON L'ACQUA!
- Una volta che il focolaio è stato spento, si lascino raffreddare le stoviglie e l'apparecchio e ci si assicuri che vi sia una sufficiente aerazione.

32.3.5 Pericolo dovuto a corrente elettrica

⚠GEFAHR

Pericolo

Pericolo di vita dovuto a corrente elettrica!

In caso di contatto con cavi o componenti sotto tensione, sussiste pericolo di vita.

Di seguito osservi le indicazioni di sicurezza per evitare il pericolo dovuto alla corrente elettrica:

In caso di danni dei cavi di connessione, sarà necessario far installare un cavo di connessione speciale da un tecnico autorizzato dal produttore.
Non azioni l'apparecchio, quando il suo cavo elettrico o la sua spina sono danneggiati, se non lavora in modo adeguato o se è danneggiato o è stato fatto cadere. Quando il cavo elettrico è danneggiato, dovrà essere sostituito dal produttore o dalla sua agenzia di servizio o da una persona simile, qualificata, per evitare pericoli.
Non apra in nessun caso il contenitore dell'apparecchio. Se si toccano connessioni sotto tensione e se viene modificata la struttura elettrica e meccanica, sussiste il pericolo di scossa elettrica. Inoltre possono verificarsi malfunzionamenti dell'apparecchio.
Non tocchi l'apparecchio e la spina con mani bagnate.
Non introdurre oggetti nelle aperture dell'apparecchio. In caso di contatto con connettori sotto tensione, sussiste il pericolo di scossa elettrica.

33 Messa in funzione

In questo capitolo riceverà indicazioni importanti sulla messa in funzione dell'apparecchio. Osservi le indicazioni per evitare pericoli e danni.

33.1 Indicazioni di sicurezza

⚠️WARNUNG Avviso

Con la messa in funzione dell'apparecchio possono verificarsi lesioni a persone e danni alle cose!

Di seguito osservi le indicazioni di sicurezza per evitare i pericoli:

Materiali d'imballaggio non dovranno essere utilizzati come giocattoli. Sussiste il pericolo di soffocamento.

33.2 Insieme della fornitura ed ispezione trasporto

Il fornello a Induzione Ergo 3400 viene fornito standard con le seguenti componenti:

• Fornello a Induzione Ergo 3400
- Istruzioni d'uso

HINWEIS Indicazione

▶ Controlli che la fornitura sia completa e non presenti danni visibili.
▶ Segnali immediatamente al spedizioniere, all'assicurazione e al fornitore una fornitura incompleta o danni dovuti ad un imballaggio insufficiente o al trasporto.

33.3 Disimballaggio

Per il disimballaggio dell'apparecchio, estragga l'apparecchio dal cartone e tolga il materiale d'imballaggio.

33.4 Smaltimento dell'involucro

L'involucro protegge l'apparecchio da danni dovuti al trasporto. I materiali per l'imballaggio sono stati selezionati in considerazione dell'ambiente e della tecnica di smaltimento e sono quindi riciclabili.

Ricondurre l'imballaggio nel circuito materiali permette di risparmiare sulle materie prime e riduce la produzione di rifiuti. Smaltisca i materiali per l'imballaggio, che non sono più necessari, nei punti di raccolta presso le “aree ecologiche” per il sistema di riciclo.

HINWEIS Indicazione

Conservi, se possibile, l'imballaggio originale durante il periodo di garanzia, per poter reimballare adeguatamente l'apparecchio, in caso di necessità.

33.5 Posizionamento

33.5.1 Requisiti del luogo di posizionamento

Per un funzionamento sicuro privo di errori dell'apparecchio, il punto di posizionamento dovrà soddisfare i seguenti presupposti:

• L'apparecchio deve essere posizionato su una superficie solida, piana, orizzontale e resistente al calore, con una portata sufficiente per l'apparecchio ed il preparato da cuocere presumibilmente più pesante, che possa essere preparato.
• Il fornello ad induzione non dovrà essere messo in funzione su una superficie contenente ferro o acciaio, visto che questo può surriscaldarsi facilmente.
• Scelga il luogo di posizionamento in modo tale, che i bambini non possano raggiungere la superficie calda dell'apparecchio.
  • L'apparecchio non è previsto per il montaggio.
• Non posizioni l'apparecchio in un ambiente caldo, bagnato o molto umido o nelle vicinanze di materiale infiammabile.
• Non posizioni il fornello ad induzione nelle vicinanze di apparecchi ed oggetti, che reagiscono in modo sensibile ai campi magnetici (per esempio: radio, televisori, registratori per cassette, ecc.).
• L'apparecchio necessita una sufficiente aerazione per un funzionamento corretto. Durante il posizionamento lasci 10 cm di spazio su tutti i lati.
• Non copra alcuna apertura sull'apparecchio e non le blocchi.
• La presa dovrà essere facilmente accessibile, in modo tale che il cavo elettrico possa essere facilmente estratto, in casi d'emergenza.
• Il montaggio di questo apparecchio in luoghi di posizionamento non stazionari (per esempio navi) dovrà essere effettuato esclusivamente da aziende/persone specializzate, se i presupposti per un utilizzo conforme alla sicurezza dell'apparecchio sono dati.

33.5.2 A scanso di malfunzionamenti

A causa dell'apparecchio possono verificarsi malfunzionamenti in radio, televisori o apparecchi simili.

Con i seguenti provvedimenti si possono eliminare o ridurre malfunzionamenti:

• Posizioni la radio, il televisore ecc. il più lontano possibile dall'apparecchio.
• Colleghi l'apparecchio ad un'altra presa, in modo che vengano utilizzati circuiti elettrici differenti per l'apparecchio e per l'apparecchio ricevente disturbato.
• Utilizzi un'antenna installata in modo adeguato per l'apparecchio ricevente, per assicurare una buona ricezione.

33.6 Connessione elettrica

Per un funzionamento sicuro e privo di errori dell'apparecchio, bisognerà considerare le seguenti indicazioni durante la connessione elettrica.

• Prima di connettere l'apparecchio, confronti i dati di connessione (tensione e frequenza) sulla targhetta di omologazione con quelli della rete elettrica. Questi dati dovranno corrispondere, affinché non si verifichino danni sull'apparecchio. In caso di dubbi, chieda il suo tecnico elettricista specializzato.

- La spina dovrà essere assicurata mediante un interruttore di protezione 16 A.

- La connessione dell'apparecchio alla rete elettrica dovrà avvenire al con una prolunga lunga al massimo 3 metri, srotolata con una sezione di 1,5 mm2. L'utilizzo di prese multiple o di ciabatte è vietato a causa del pericolo d'incendio collegato all'uso di queste.

- Ci si assicuri che il cavo elettrico non sia danneggiato e che non venga posato sotto il forno o sopra superfici calde o dai bordi taglienti.

- La sicurezza elettrica dell'apparecchio viene garantita solo se ci si connette ad un conduttore di terra installato in conformità alle disposizioni. Il funzionamento con una presa senza conduttore di terra è vietato. In caso di dubbio, faccia controllare l'installazione di casa mediante un tecnico elettricista specializzato.

Il produttore non può essere considerato responsabile per danni, provocati da una conduttura di terra mancante o interrotta.

34 Costruzione e funzione

In questo capitolo riceverà indicazioni importanti sulla costruzione e sulla funzione dell'apparecchio.

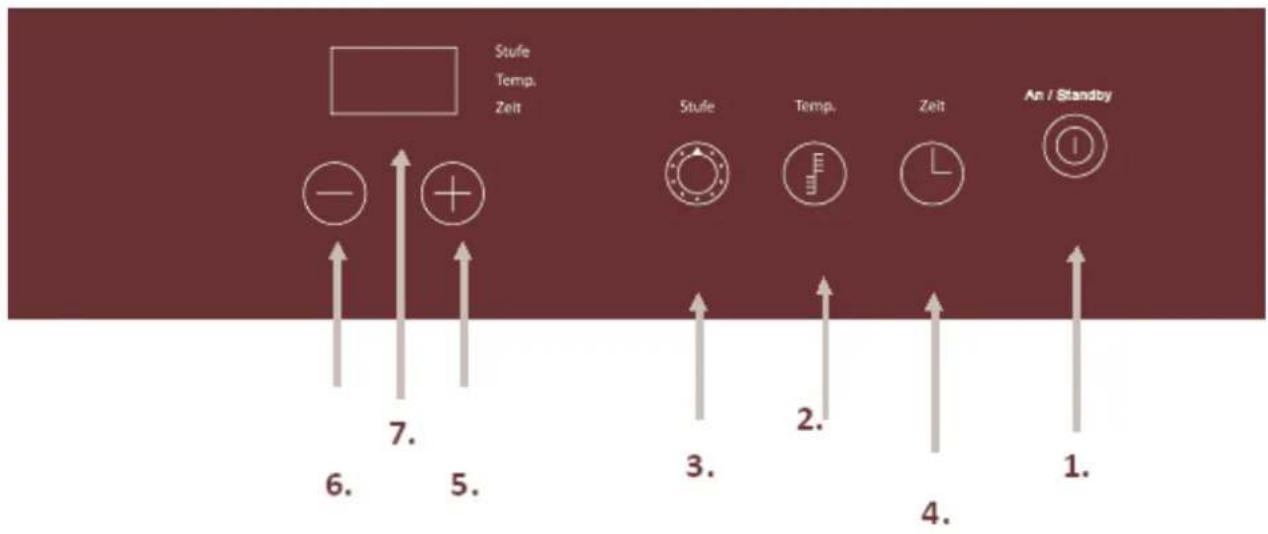

34.1 Panoramica complessiva

Stufe Temp. Zeit 7. 6. 5. 3. 2. 4. 1. An / Standby

1 Interruttore ON/ Stand-by
2 Comando temperatura
3 Comando durata
4 Comando tempo
5 Pulsante di selezione (+), aumento della potenza, temperatura o durata
6 Pulsante di selezione (-), riduzione della potenza, temperatura o durata
7 Display LED

34.1.1 Avvisi sull'apparecchio

Restwärme

Questo avviso serve come avvertenza. La postazione in ceramica può essere rovente. Lo stesso fornello ad induzione non produce calore durante il procedimento di cottura; la temperatura delle stoviglie, però surriscaldano la postazione di cottura.

Di seguito osservi le indicazioni di sicurezza, per evitare il pericolo di scottarsi sull'apparecchio incandescente:

▲VORSICHT Attentione

Pericolo di ustioni su superficie incandescente!

▶ Non toccare la superficie della postazione in ceramica, fintantoché è rovente.
▶ Non posizionare oggetti sulla postazione in ceramica rovente.

34.1.2 Suoni di segnalazione

L'apparecchio emette un segnale acustico con l'accensione ed in caso d'errore.

HINWEIS Indicazione

Il segnale acustico rimane acceso fino a quando l'errore non è stato eliminato o fino a quando l'apparecchio non viene spento.

Troverà ulteriori informazioni a proposito degli avvisi d'errore nel capitolo "7.2 Avvisi di malfunzionamenti".

34.1.3 Protezione surriscaldamento

L'apparecchio è dotato di una protezione surriscaldamento.

Quando la temperatura dell'apparecchio supera il limite critico, viene visualizzato il rispettivo codice d'errore e viene emesso un segnale acustico. L'apparecchio disattiva l'ulteriore alimentazione elettrica per motivi di sicurezza.

Dopo la fase di raffreddamento, l'apparecchio potrà essere spento e riacceso.

HINWEIS Indicazione

Il segnale acustico rimane acceso fino a quando l'errore non è stato eliminato o fino a quando l'apparecchio non viene spento.

Troverà ulteriori informazioni a proposito degli avvisi d'errore nel capitolo "7.2 Avvisi di malfunzionamenti".

34.2 Targhetta di omologazione

La targhetta di omologazione con i dati di connessione e di potenza, si trova sul lato posteriore dell'apparecchio.

35 Utilizzo e funzionamento

In questo capitolo riceverà indicazioni importanti sull'utilizzo dell'apparecchio. Osservi le indicazioni per evitare pericoli e danni.

⚠️WARNUNG Avviso

Non lasci l'apparecchio incustodito durante il suo funzionamento, per poter agire rapidamente, in caso di pericoli.

35.1 Modo di funzionamento e vantaggi nell'uso di postazioni di cottura ad induzione

In una postazione di cottura ad induzione, il calore non viene trasmesso da un elemento riscaldante attraverso il recipiente di cottura all'alimento da cuocere, ma il calore necessario viene generato direttamente nel recipiente di cottura mediante flussi d'induzione.

Una spoletta d'induzione sotto la superficie di cottura in vetroceramica genera un campo alternativo elettromagnetico, che passa attraverso la piastra in vetroceramica e che induce il flusso, che genera calore nel fondo delle stoviglie.

Vantaggi della postazione di cottura ad induzione

• Cottura a risparmio energetico, mediante trasmissione energetica diretta alla pentola.
• Sicurezza incrementata, visto che l'energia viene trasmessa solo, quando la pentola è stata posizionata.
• Trasmissione energetica con elevato grado d'azione tra la zona di cottura ad induzione ed il fondo della pentola.
• Elevata velocità di riscaldamento.
• Basso pericolo di ustione, visto che la superficie di cottura viene riscaldata esclusivamente mediante il fondo della pentola.
• Il prodotto da cuocere che trabocca non si attacca bruciando.
• Regolazione veloce e di precisione dell'apporto energetico.

35.2 Indicazioni sulle stoviglie

Il recipiente utilizzato per la superficie di cottura ad induzione deve essere in metallo, avere caratteristiche magnetiche e possedere un piano d'appoggio sufficientemente piano.

In questo modo potrà stabilire se il recipiente è adatto:

Si assicuri, che il recipiente rechi un avviso, che attesti l'idoneità alla cottura con un flusso induttivo o esegua il seguente test magnetico:

Avvicini una calamita (per esempio una calamita fermacarte di una lavagna magnetica) al fondo del suo recipiente per la cottura. Se viene attratto con forza, potrà utilizzare il recipiente di cottura sulla superficie di cottura ad induzione.

La seguente tabella serve come riferimento, nella scelta delle stoviglie corrette:

Stoviglie di cottura adatte	Stoviglie di cottura non adatte(Le display LED indicare "----")
Recipienti con un fondo magnetico (ferrigno)	Recipienti in rame, alluminio, vetro resistente al calore del forno ed altri recipienti non metallici
Recipienti smaltati in acciaio con un fondo spesso	Recipienti in acciaio INOX senza anima in ferro magnetico
Recipienti in ghisa con fondo smaltato	Recipienti, che non hanno un appoggio piano sulla postazione di cottura
Recipienti in acciaio multistrato inossidabile, in acciaio di ferrite inossidabile ossia in alluminio con fondo speciale	Recipienti con un diametro del fondo minore di 12 cm o con un diametro del fondo maggiore di 26 cm

HINWEIS Indicazione

▶ Con l'utilizzo di pentole idonee all'induzione di alcuni produttori, possono manifestarsi dei rumori, che sono riconducibili alla fabbricazione di queste pentole.

VORSICHT Attenzione

Si presti attenzione ai seguenti avvisi nell'utilizzare delle stoviglie idonee:

Utilizzi soltanto pentole con un fondo idoneo all'induzione.
Il peso massimo ammissibile della pentola con il suo contenuto non dovrà superare i 6 kg.
Attenzione nell'utilizzo di pentole cave per la cottura a fuoco lento. Queste pentole possono far evaporare l'acqua e svuotarsi, senza che ci si accorga di ciò. Ciò comporta danni alla pentola e alla postazione di cottura.

35.3 Indicazioni di sicurezza

⚠️WARNUNG Avviso

Non lasci l'apparecchio incustodito durante il suo funzionamento, per poter agire rapidamente, in caso di pericoli.
Non spostare l'apparecchio durante il funzionamento o con delle stoviglie roventi sulla postazione di cottura.
▶ Presti attenzione affinché le stoviglie siano in posizione centrale sulla postazione di cottura. Non dovrà essere appoggiato, ne sul quadro di comando, ne sul telaio.
▶ Non appoggiare fogli d'alluminio o piastre metalliche sulla superficie dell'apparecchio per evitare surriscaldamenti.
▶ Non toccare la superficie calda della postazione in ceramica.
Lo stesso fornello ad induzione non produce calore durante il procedimento di cottura. La temperatura delle stoviglie però, scalda la postazione di cottura.
Tenga sempre asciutta e pulita la postazione di cottura ed il fondo della pentola. Se tra il fondo della pentola e la postazione di cottura finissero dei liquidi, questi potrebbero evaporare e con la pressione che verrebbe a crearsi, la pentola potrebbe balzare in alto. Pericolo di lesioni.

HINWEIS Avviso

▶ Spenga l'apparecchio dopo l'utilizzo. In questo modo evita un'inutile consumo energetico ed assicura la sua sicurezza.
▶ Quando non utilizza l'apparecchio per un certo tempo, consigliamo di estrarre la spina dalla presa.

35.4 Funzionamento dell'apparecchio

35.4.1 Spegnimento

L'apparecchio viene prema On/Stand-by.

Premere l'interruttore ON/Stand-by 1. per disattivare il fornelli a induzione. Le Display LED indicare calore restante. Quando la temperatura di cottura ecco inferiore 50°C, le disp lay LED indicare "-L-", Quando la temperatura di cottura ecco oltre 50°C, le display LED indicare "-H-".

HINWEIS Indicazione

▶ Si assicuri, che dopo lo spegnimento, la ventola dell'apparecchio continui a funzionare per un certo periodo, per espellere il calore accumulato.
Se dovesse non utilizzare l'apparecchio per un certo periodo, estragga la spina dalla presa, per staccare l'apparecchio dalla rete elettrica.

35.4.2 Accensione

Segua le indicazioni in basso per un funzionamento sicuro dell'apparecchio:

◆ Inserisca la spina nella presa adatta.

La spia di controllo dell'interruttore ON/Stand-by si accende e le Display LED indicare la temperatura di cottura. Quando la temperatura di cottura ecco inferiore 50°C, le disp lay LED indicare "-L-", Quando la temperatura di cottura ecco oltre 50°C, le display LED indicare "-H-". Viene emesso u n segnale acustico. Ora il dispositivo è in modalità standby.

Posizionare una stoviglia idonea, con il preparato da cucinare / arrostire in modo centrato sulla postazione di cottura (∅ 120 mm - 260 mm).
Non lasciate nessuna pentola vuota sul piano in ceramica. Il riscaldamento di una pentola o di una padella vuota attiva la protezione antisurriscaldamento e il dispositivo si spegne.

Non appena il fornello ad induzione è stato acceso, l'apparecchio determina entro 60 secondi, se vengono utilizzate padelle o pentole adatte. Se dopo 60 secondi non dovesse essere stato rilevato un recipiente adatto, l'apparecchio passa al modo standby.

Se è stato individuato un recipiente di cottura idoneo, l'apparecchio riscalda fino alla temperatura impostata.

HINWEIS Indicazione

Durante la procedura di cottura, la temperatura potrà essere reimpostata a volontà.

▶ Alla fine della cottura posizioni la manopola di selezione sulla posizione standby (ruotando completamente a sinistra). Viene emesso un segnale acustico e l'apparecchio passa al modo standby.

35.4.3 Modalità di potenza

Premere il controllo 3. Viene selezionato il livello di potenza programmato "5" e il dispositivo si accende.

Con i pulsanti + / - (5+6), potete variare le impostazioni in qualsiasi momento in una gamma da 1 a 10.

Il segnale di visualizzazione della potenza si illumina e il display digitale indica con una spia lampeggiante il livello di potenza P-5.

Una volta eseguita l'impostazione, la spia sul display non lampeggia più e il livello di potenza verrà visualizzato entro 5 secondi.

Se non viene visualizzata la modalità di potenza, questa dovrebbe essere selezionata con il tasto 3.

• Se durante il processo di riscaldamento il fornello ad induzione dovesse rilevare sul piano di cottura una temperatura eccessiva, verrà emesso un messaggio di errore E05. Il processo di riscaldamento verrà quindi terminato e l'apparecchio andrà in modalità standby per 60 secondi.
• Il messaggio di errore non cesserà finché la temperatura non sarà inferiore a 100°C.

35.4.4 Modalità di temperatura

Premere il comando 2. per selezionare la temperatura. Viene selezionato il livello di temperatura preselezionato "120°C" e il dispositivo si accende.

Con i pulsanti + / -, è possibile variare le impostazioni in qualsiasi momento in una gamma da 60 a 240°C. (Live lli di temperatura: 60, 80, 100, 120, 140, 160, 180, 200, 220 e 240°C).

Una volta eseguita l'impostazione, la spia sul display non lampeggerà più e la temperatura verrà visualizzata entro 5 secondi. Se necessario può essere reimpostata.

- Se la temperatura attuale è più bassa della temperatura impostata, il fornello si riscalderà fino a raggiungere i gradi impostati. Non appena la temperatura avrò raggiunto o superato i gradi impostati, l'apparecchio si adatterà al calore necessario per mantenere la temperatura impostata.

35.4.5 Timer

Dopo aver selezionato la temperatura, premete il pulsante Tempo 4. sino a quando la corrispondente spia di comando lampeggia. Il display mostra il numero "0".

Con le frecce, potete selezionare il tempo di funzionamento con intervalli di 1 minuto (sino a un massimo di 180 minuti).

Dopo che il tempo è trascorso, viene emesso un segnale acustico e il dispositivo passa automaticamente in modalità standby. Attenzione: durante il funzionamento del timer, potete in qualsiasi momento modificare la durata con i comandi a freccia. Con la funzione di memoria del dispositivo, il livello di potenza o le impostazioni di temperature restano invariate.

Potete anche modificare la selezione del livello di potenza o la selezione del livello di temperatura con il pulsante "Funzione" e modificare le impostazioni senza cambiare il tempo preimpostato.

Una volta impostato il tempo questo verrà visualizzato entro 5 secondi, il segnale non lampeggia più e inizia il conto alla rovescia.

Una volta scaduto il tempo, verrà emesso un segnale acustico per 5 volte e l'apparecchio andrà in modalità standby.

Se non viene impostato nessun timer, la luce lampeggerà sul display e indicherà brevemente il simbolo --- poi si trasforma in uno precedentemente impostata in modalità sia di potenza o di temperature.

- Se non sono stati regolati né la modalità di potenza né quella del timer, verrà impostata automaticamente la modalità di potenza P-5.

- Nel display vengono visualizzati in alternanza ogni 5 secondi il tempo e la modalità impostata, in caso contrario il sistema andrà automaticamente nella modalità di potenza e indicherà P-5.

HINWEIS Indicazione

La visualizzazione della scritta “E05” sul display, indica l'attivazione della protezione antisurriscaldamento.
▶ Ciò significa che la temperatura è aumentata sino a 170°C. In tal caso il dispositivo si spegne automaticamente per evitare danni.
Pertanto consigliamo di selezionare la funzione “Livello” in caso di cotture a vapore o acqua bollente. Nel caso di cotture alla griglia o di cotture di alimenti fritti a lungo, vi suggeriamo di utilizzare la funzione “Temperatura” dal momento che potrete così utilizzare temperature sino a 240°C.
▶ Nel caso si verifichi la visualizzazione di “E05”, staccare la spina per resettare il dispositivo. Dopo potrete utilizzarlo come di consueto.
▶ Le display LED indicare "----", appellarsi a capitolo "Indicazioni sulle stoviglie".

36 Pulizia e cura

In questo capitolo riceverà indicazioni importanti sulla pulizia e la cura dell'apparecchio. Osservi le indicazioni per evitare danni dovuti ad una erronea pulizia dell'apparecchio e per assicurare un funzionamento senza inconvenienti.

36.1 Indicazioni di sicurezza

▲VORSICHT Attenzione

Osservi le seguenti indicazioni di sicurezza, prima di procedere con la pulizia dell'apparecchio:

Il fornello ad Induzione dovrà essere pulito regolarmente e residui del composto da cuocere dovranno essere rimossi. Se il fornello non viene mantenuto pulito, ci saranno effetti negativi per la durata dell'apparecchio. Le condizioni dell'apparecchio potranno risultare pericolose e comportare un'infestazione di funghi e di batteri.
▶ Spenga il fornello ad Induzione prima della pulizia ed estragga la spina dalla presa a muro.
La cottura scotta dopo l'utilizzo. Sussiste il pericolo di ustioni! Attenda che l'apparecchio si sia raffreddato.
▶ Pulisca la cottura dopo l'utilizzo, non appena si è raffreddato. Attendere troppo, rende inutilmente difficile la pulizia e la rende impossibile in casi estremi. Un eccesso di sporcizia può, in alcune situazioni, danneggiare l'apparecchio.
Se penetra dell'umidità nell'apparecchio, possono danneggiarsi componenti elettriche. Osservi che non penetrino liquidi nell'interno dell'apparecchio, attraverso le fessure d'aerazione.
▶ Non utilizzi detersivi aggressivi o abrasivi e non utilizzi solventi.
▶ Non utilizzi oggetti duri per grattare via i residui incrostati.

36.2 La pulizia

Cottura

- Tenga pulito la cottura del fornello. Passi un panno umido su resti spruzzati o rovesciati di composto da cuocere sulle pareti delle cottura. In caso di un elevato grado di sporcizia del fornello, si potrà utilizzare un detersivo delicato.

Alloggiamento dell'apparecchio e comandi

- Pulisca il alloggiamento ed i comandi con un panno umido e morbido.

▲VORSICHT Attenzione

▶ Non utilizzi detersivi contenenti solventi come per esempio benzina, per non danneggiare le parti in plastica.

37 Eliminazione malfunzionamenti

In questo capitolo riceverà indicazioni importanti sulla localizzazione di malfunzionamenti e sulla loro eliminazione. Osservi le indicazioni per evitare pericoli e danni.

37.1 Indicazioni di sicurezza

▲VORSICHT Attenzione

Riparazioni su apparecchi elettrici dovranno essere eseguiti soltanto da personale specializzato, addestrato dal produttore.
▶ Con riparazioni inadeguate possono verificarsi gravi pericoli per l'utilizzatore e danni sull'apparecchio.

37.2 Visualizzazione malfunzionamenti

Nel caso di un malfunzionamento verrà visualizzato un codice errore sul display, che descriverà la causa dell'errore.

Display Descrizione
---	Standby, posizione d'attesaL'apparecchio si trova nel modo standby.Recipiente di cottura non adattoL'apparecchio non ha riconosciuto un recipiente di cottura idoneo. Utilizzare un recipiente di cottura idoneo.
E06/E08	La sensor di temperatura di cottura non lavoraL'apparecchio deve essere inviato al servizio clienti per le riparazioni.
E05/E07	L'apparecchio si è surriscaldatoLasciare raffreddare l'apparecchio. Spegnere e riaccendere l'apparecchio, per annullare l'errore.
E00/E01/E02	La tensione è troppo bassa/troppo elevataLa tensione dell'alimentazione non si trova nei limiti richiesti. Utilizzare una presa idonea.
E03/E04	Circuito elettrico apertoL'apparecchio deve essere inviato al servizio clienti per le riparazioni.

HINWEIS Indicazione

Se dopo un periodo di attesa di una certa lunghezza ed un riavvio dell'apparecchio, dovesse comparire ancora la segnalazione del malfunzionamento, l'apparecchio dovrà essere inviato al servizio Clienti per un controllo.

37.3 Cause dei malfunzionamenti e soluzioni

La seguente tabella aiuta nella localizzazione e la soluzione di piccoli malfunzionamenti.

Errori Cause possibili Soluzione
Nessuna visualizzazione	La spina non è stata inserita	► Inserire la spina
	La sicura non è stata accesa	► Accendere la sicura
Durante il funzionamento compare spesso l'errore ---	Il recipiente di cottura è troppo piccolo	► Utilizzare un recipiente di cottura più grande
	Il recipiente di cottura non si trova al centro della postazione di cottura	► Posizionare in modo corretto il recipiente di cottura

VORSICHT Attenzione

Se non riesce a risolvere il problema con i passi sopra descritti, la preghiamo di rivolgersi al servizio Clienti.

38 Smaltimento dell'apparecchio obsoleto

Apparecchi elettrici ed elettronici obsoleti contengono spesso ancora materiali preziosi. Essi contengono però anche sostanze nocive, che erano necessarie per il loro funzionamento e la loro sicurezza.

Questi possono nuocere alla salute umana o all'ambiente se vengono gettati tra i rifiuti non riciclabili o in caso di un trattamento errato. Per questo eviti assolutamente di gettare il suo apparecchio obsoleto nella spazzatura non riciclabile.

HINWEIS Indicazione

- Si serva dell'area ecologica realizzata nel suo comune di residenza, per la consegna ed il riciclo di apparecchi elettrici o elettronici obsoleti. Si informi eventualmente presso il Suo comune, il Suo servizio di nettezza urbana o presso il suo rivenditore.

▶ S\$assicuri, che il suo apparecchio obsoleto venga stoccato a prova di bambini, fino al momento della sua rimozione.

39 Garanzia

A partire dalla data di vendita assumiamo per questo prodotto una garanzia di 24 mesi per difetti, riconducibili ad errori di fabbricazione o nelle materie prime.

Ciò non ha alcuna influenza sulle sue pretese di garanzia di legge in conformità al §439 e seguenti del BGB-E.

Non contenute nella garanzia sono i danni, che si sono verificati a causa di un trattamento o un impiego inadeguato, così come i danni, che compromettono solo lievemente il funzionamento o il valore dell'apparecchio. Inoltre si escludono dalle pretese di garanzia pezzi d'usura, danni dovuti al trasporto, fin tanto questi non siano imputabili alla nostra responsabilità, così come danni, che sono riconducibili a riparazioni non eseguiti da noi.

Questo apparecchio è stato realizzato per un utilizzo in ambito privato (impiego domestico) ed è stato realizzato con una potenza adeguata.

Un eventuale utilizzo di tipo commerciale è assoggettabile alla garanzia, solo fintanto il suo utilizzo possa essere confrontato con quello in ambito privato. Non è previsto per un uso che vada oltre questo tipo di utilizzo commerciale.

In caso di reclami giustificati, saremo liberi di scegliere se riparare l'apparecchio o se è il caso di sostituirlo con uno privo di malfunzionamenti.

Malfunzionamenti aperti dovranno essere comunicati entro 14 giorni dalla fornitura.

Altre pretese sono escluse.

Per far valere una pretesa di garanzia, La preghiamo di mettersi in contatto con noi, prima di reinviarci l'apparecchio (sempre con scontrino d'acquisto!).

40 Dati tecnici

Apparecchio	Fornello ad induzione
Nome	Ergo 3400
Modello	S2-L
N. articolo	62015
Dati connessione	220-240 V, 50 Hz
Potenza assorbita	1400 + 2000 W (Max)
	4,0 W (Standby)
Intervallo temperature	60°C – 240°C
La rumorosità relativa al posto di lavoro di questo apparecchio	inferiore a 70 dB(A)
Misure esterne (L/A/P)	640 × 65 × 380 mm
