MANUALE UTENTE TWGL4E200 AEG-ELECTROLUX

Per conoscere meglio il nostro modo di pensare, visitate il site www.electrolux.com

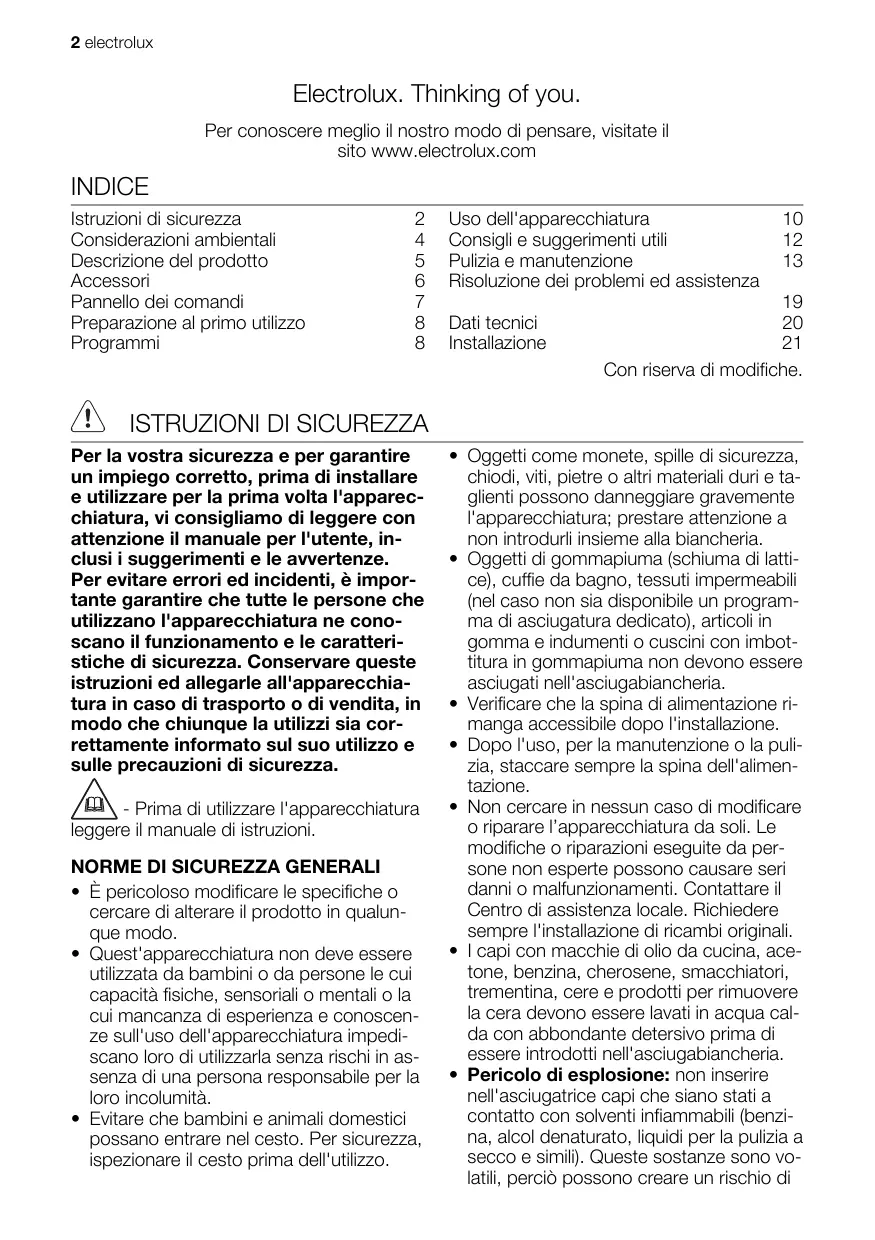

INDICE

Istruzioni di sicurezza	2
Considerazioni ambientali	4
Descrizione del prodotto	5
Accessori	6
Pannello dei comandi	7
Preparazione al primo utilizzato	8
Programmi	8

Uso dell'apparecchiatura	10
Consiglio e suggerimenti utili	12
Pulizia e manutenzione	13
Risoluzione dei problemi ed assistenza
	19
Dati tecnici	20
Installazione	21

Con riserva di modifiche.

ISTRUZIONI DI SICUREZZA

Per la vostra sicurezza e per garantire un impiego correcto, prima di installare eutilizzare per la prima volta l'apparecchiatura, vi consiglio di leggere con attenzione il manuale per l'utente, inclusi i suggerimenti e le avventenze. Per evitare errors ed incidenti, è importante garantire che tutte le personne che utilizzato l'apparecchiatura ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni ed allegarle all'apparecchiatura in caso di trasporto o di vendita, in modo che chiunque la utilizzi sia correttamente informato sul suo utilizzo e sulle precauzioni di sicurezza.

• Prima di utilizzato l'apparecchiatura e il manuale di istruzioni.

NORMEDI SICUREZZAGENERALI

• É pericoloso modificare le specifiche o cercare di alterare il prodotto in qualunque modo.
• Quest'apparecchiatura non deve essere utilizzata da bambini o da persona le cui capacità fisiche, sensoriali o mentali o la cui mancanza di esperienza e conoscenze sull'uso dell'apparecchiatura impediscano loro di utilizzarlaswana rischi in assenza di una persona responsabile per la loro incolumità.

• Evitare che bambini e animali domestici possano entrare nel cesto. Per sicurezza, ispezionare il cesto prima dell'utilizzo.

• Oggetti come monete, spille di sicurezza, chiodi, viti, pietre o altri materiali duri e taglienti possono danneggiare gravamente l'apparecchiatura; prestare attenzione a non introdurli insieme alla biancheria.

• Oggetti di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili (nel caso non sia disponibile un programma di asciugatura dedicato), articoli in gomma e indumento o cuscini con imbotitura in gommapiuma non devono essere asciugati nell'asciugabiancheria.
• Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Dopo l'uso, per la manutenzione o la pulizia, staccare sempre la spina dell'alimentazione.
  Non cercare in nessun caso di modificare o riparare l'apparecchiatura da soli. Le modifiche o riparazioni eseguite da personone non esperte possono causare seri danni o malfunzionamenti. Contattare il Centro di assistenza locale. Richiedere sempre l'installazione di ricambi originali.
• I capi con macchie diolio da cucina, acetone, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere introdotti nell'asciugabiancheria.
• Pericolo di esplosione: non insere nell'asciugatrice capi che siano stati a contatto con solventi infiammabili (benzina, alcol denaturato, liquidi per la pulizia a secco e simili). Queste sostanze sono volatili, perché possono create un rischio di

esplosione. Inserire nell'asciugabiancheria solo capi lavati in acqua.

• Pericolo di incendio: i capi che siano stati sporcati o imbevuti con olio vegetale o da cucina non devono essere inseriti nell'asciugabiancheria per evitare potenziali rischi di incendio.
  I capi trattati con smacchiatori devono essere risciacquati in acqua prima di essere introdotti nell'asciugabiancheria.
• Prima di inseire i capi nell'asciugabiancheria, verificare che nelle tasche non siano stati dimenticati ascendini o fiammiferi
• L'acqua di condensa non può essere usata per Bere o preparare pietanze. Farlo potrebbe causare problemi alla salute di persona e animali domestici.
  Non sedersi o salire sulla porta. L'apparecchiatura potrebbe ribaltarsi.

Avverenza!

• Rischio di incendio! Per evitare il rischio di auto combustione, non arrestare mai l'asciugabiancheria prima del termine del ciclo di asciugatura. Nel caso sua assolutamente necessario,fare attenzione perché la biancheria e il cesto possono essere molto caldi.
  Non bisogna lasciare che si accumuli lanugine nel cesto dell'asciugabiancheria.

• Pericolo di scosse elettriche! Non pu-lire l'apparecchiatura con getti d'acqua.

• L'ultima fase del programma di asciugatura è una fase di raffreddamento per proteggere i capi di biancheria.
• Non introdurre nell'asciugabiancheria capi che siano stati lavati con sostanze chimiche industriali.
  Assicurare la buona ventilazione nell'ambiente in cui è installata la macchina.

INSTALLAZIONE

• Quest'apparecchiatura è pesante. Si prega di prestare attenzione in fase di spostamento dell'apparecchiatura.

• Al momento del disimballaggio, verificare che l'apparecchiatura non abbia subito danni. In caso di dubbi, non utilizzarla e rivolgersi al Centro di assistenza.

• Disimballare completeness l'apparecchiatura prima dell'insegazione. L'inos-servanza di tale disposizione cui cause gravi danni all'apparecchiatura e all'abitazione. Vedere la relativa sezione del manuale di istruzioni.

• Se si rendesse nécessaria una modifica all'impianto elettrico per l'installazione dell'apparecchiatura, l'intervento dovrá essere effettuato da personale qualificato e competente.
• La superficie posteriore dell'apparecchia-tura dovrè essere appoggiata alla parete
• Se l'apparecchiatura è installata su un tappeto o simile, regolare i piedini. L'aria deve circolare liberamente al di sotto dell'apparecchiatura.
• Dopo aver installato l'apparecchiatura, verificare che il cavo dell'alimentazione elettrica non sia schiacciato.
• Se l'asciugabiancheria è installata sobre la lavabiancheria, deve obbligatoriamente essere utilizzato l'apposto kit di montaggio (accessorio opzionale - consultare il capitolo: "ACCESSIONI").

USO DELL'APPARECCHIATURA

• L'apparecchiatura è destinata solo all'uso domestico. Non deve essere utilizzata ad altri scopi.
• Asciugare esclusivamente tessuti idonei all'asciugatura nell'asciugabiancheria. Seguire le istruzioni riportate sull'etichetta dei singoli capi.
  Non introdurre nell'asciugabiancheria capi non lavati.
• Non introdurre un carico superiore a quello consigliato. Rispettare il volume di carico massimo. Consultare il relativo capitolo nel libretto di istruzioni.
  Non introdurre nell'asciugabiancheria capi incora troppo bagnati.
  Non introdurre nell'asciugabiancheria indumenti che siano stati a contatto con prodotti volatili a base di petrollo. Se siutilizza uno smacchiatore o un detergente volatile, attendere che il prodotto sia completamente evaporato prima di intro-durre i capi nelle'apparecchiatura.
  Non utilizzato mai l'asciugabiancheria se il cavo di alimentazione, il pannello dei comandi, il piano di lavoro o la base sono

danneggiati in modo tale da rendere accessibili le parti interne.

• Ammorbidenti o prodotti equivalenti devono essere utilizzati seguendo leindicazioni del produttore.
• Rischio di incendio! Non asciugare capi rovinati contenti materiale di rivestimento o imbottiture (cuscini, giacche, piumoni, ecc). Il materiale di rivestimento o le imbottiture potrebbero fuoriscire e provocare un incendio.

SICUREZZA BAMBINI

• Questa apparecchiatura non deve essere utilizzata da bambini o persone infermezza supervisione.
• I bambini non sono in grado di riconoscere i rischi associati alle apparecchiature elettriche. è consigliabile controllare che i bambini non giochino con l'apparecchia-tura.

Avverenza!

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il ricericlaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative, che potrebbero derivare da uno smaltimento inadaguato del prodotto. Per informazioni più dettagiate sul ricericlaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

• Vi è il pericolò di soffocamento! I componenti di imballaggio (come il polistirolo o i sacchetti di plastica) possono essere molto pericolosi per i bambini, tenerli fuori alla portata dei bambini.

• Tenere in un luogo sicuro e al di fuori della portata dei bambini although they differ sivi.

• Evitare che i bambini o gli animali domestici entrino nel cesto.

SMALTIRE L'APPARECCHIATURA

• Scollegare la spina dalla presa di corrente.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il fermo della porta. Ciò evita che i bambini o gli animali domestici restino chiusi nelle'apparecchiatura. Vi è il rischio di soffocamento.

Dove portare gli apparecchi fuori uso?

In qualsiasi negotio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visible nel sito www.sens.ch.

MATERIALI DI IMBALLAGGIO

Riciclare i materiali con il symbolo .Buttare l'imballaggio negli apposti contentitori per il riciclaggio.

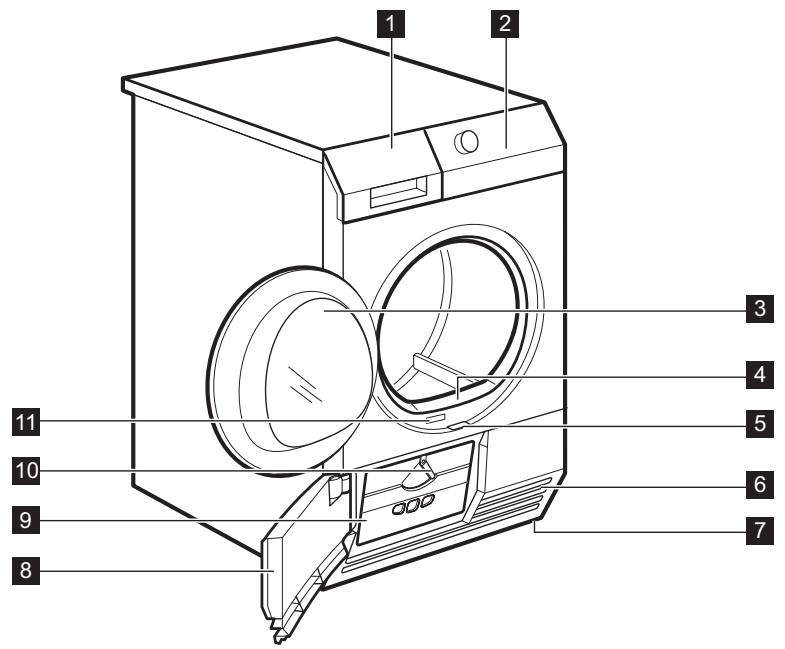

DESCRIZIONE DEL PRODOTTO

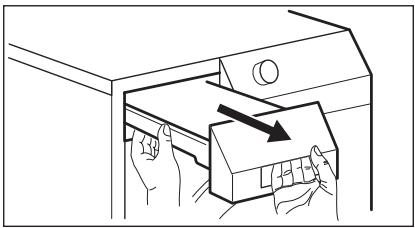

1 Contenitore dell'acqua
2 Pannello dei comandi
3 Porta (reversible)

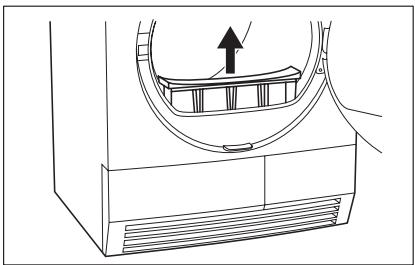

4 Filtro principale
5 Far scorrere il tasto per aprirlo sportello dello scopbiatore di calore
6 Fessure per il ricircolo dell'aria

7 Piedini regolabili
8 Sportello dello scambiatore di calore
9 Coperchio dei filtri dello scambiatore di calore
10 Manopola di blocco
11 Targhetto dei dati

ACCESSORI

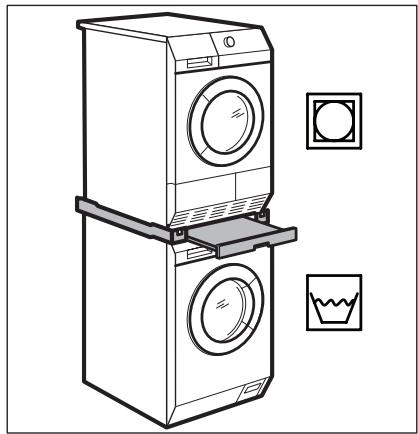

KIT DI INSTALLAZIONE IN COLONNA

Nome dell'accessorio: SKP11, STA8, STA9 Disponibile presso il vostro rivenditore autorizzato. Il kit per il montaggio può essere usato solo con le lavabiancheria specificate nel foglietto. Vedere il foglietto allegato. Leggere attendamente le istruzioni fornite con l'accessorio.

DISPLAY

Leggere attentamente le istruzioni fornite con l'accessorio.

Disponibile presso il vostro rivenditore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria)

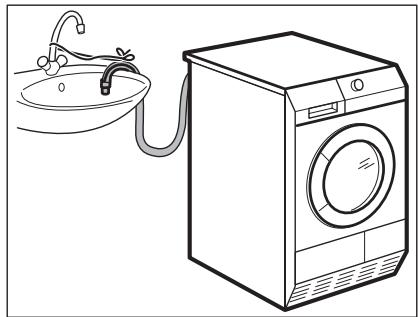

Accessorio per lo scarico dell'acqua di condensa in un lavello, un sifone, una conduc-tura, ecc. Dopo aver eseguito I'installazione, il contentitore dell'acqua viene scaricato automaticamente. Il contentitore dell'acqua deve trovarsi all'interno dell'apparecchiatura.

Il tubo installato deve trovarsi ad un'altezza tra i 50 cm e un massimo di 1 m da terra. Il tubo non deve essere attorcigliato. Se necessario, ridurre la lunghezza del tubo. Leggere attendamente le istruzioni fornite con l'accessorio.

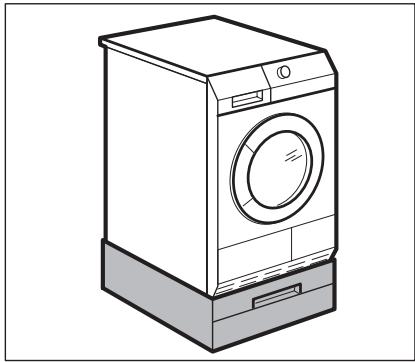

PIEDISTALLO CON CASSETTO

Nome dell'accessorio: PDSTP10.

Disponibile presso il vostro rivenditore autorizzato.

Per posizionare l'apparecchiatura più in alto, ad un'altezza che faciliti l'introduzione e l'estrazione della biancheria.

Il cassetto più essere utilizzato per conservare tutto ciò che riguarda la biancheria come ad es.: asciugamani, prodotti per la pulizia ed altro.

Leggere attentamente le istruzioni fornite con l'accessorio.

Nome dell'accessorio: RA5, RA6, RA11, RA12

Disponibile presso il vostro rivenditore autorizzato (può essere collegato ad alcuni tipi

di asciugabiancheria). Verificare con il rivenditore o sul sito Web se l'accessorio sa compatibile con la propria apparecchiatura. Il cestello permette di eseguire un'asciugata sicura all'interno dell'asciugabiancheria.

• scarpe sportive
• lana
• peluche
• intimo

Leggere attendamente le istruzioni fornite con l'accessorio.

PANNELLO DEI COMANDI

1 Selettore dei programmi
2 Tasto On / Off (Ein/Aus)
3 Spiedelprogramma
4 Tasto Più Asciutto (Trocken +)
5 Tasto Reverse Plus
6 Tasto Antipiega (Knitterschutz)
7 Tasto Segnale Acustico (Signal)
8 Tasto Tempo (Zeitwahl)
9 Tasto Partenza Ritardata (Zeitvorwahl)
10 II display
11 Tasto Avvio/Pausa (Start/Pause)
Spie: svuotare il contentitore dell'accua, pulire il filtrro principale, pulire i filtri dello scambiatore di calore

DISPLAY

MAXI

90m30m

00

Simbolo	Descrizione
MIN	impostazione predefi-nita grado di asciuga-tura

Simbolo	Descrizione
MEDI	asciugatura extra moderata
MAX	asciugatura extra massima
30m/90m	reverse plus
33	tempo antipiega
35	spia fase ciclo di asciugatura
7	spia fase ciclo di rafreddamento
8	spia fase ciclo antipiega
10	sicurezza bambini atti-vata
20	partenza ritardata
2.00	Indicazione durata programmà
10'-2.00	selezione durata pro-gramma (10 min. - 2 ore)
30'-20h	selezione partenza ri-tardata (30 min. - 20 ore)

PREPARAZIONE AL PRIMO UTILIZZO

Pulire il cesto dell'asciugabiancheria con un panno umido o impostare un programma breve (ad es. della durata di 30 minuti) con un carico di panni umidi.

Attenzione

Il compressore e il relativeistema all'interno dell'asciugabiancheria vengono riempiti con un agente speciale esente da CFC (Cloro-Fluoro-Carburi). Ilsystema deve es

sere a tenuta stagna. Unsystema danneggiatopuo causare perdite e danni all'apparecchiatura.

All'inizio del ciclo di asciugatura (3-5 min.) il funzionamento potrebbe essere leggermente più rumoroso. Cio è dovuto all'avvio del compressore ed è un fenomeno normale per le apparecchiature alimentate da compressore, come: frigoriferi, congelatori.

PROGRAMMI

Programmi	Carico 1)	Proprietà	Funzioni di-sponibili	Tipodi di tessu-to
Cotoni (Baumwolle)
Extra (Extra-trocken)	7 kg	Asciugatura di indumenti in cotone. Grado di asciugatura: extra.	tutte tranne:Reverse Plus e Tempo (Zeitwahl)
Normale(Schranktroc-ken) 2)	7 kg	Asciugatura di indumenti in cotone. Grado di asciugatura: normale.	tutte tranne:Reverse Plus e Tempo (Zeitwahl)
Pronto Stiro(Bügeltroc-ken) 2)	7 kg	Asciugatura di indumenti in cotone. Grado di asciugatura: adatto per la stiratura.	tutte tranne:Reverse Plus e Tempo (Zeitwahl)
Jeans	7 kg	Asciugatura di capi sportivi come jeans, felpe e simili, in tessuti di spessore diverso (ad esem-pio su colletto, polsini e cuciture). Grado di asciugatura: normale.	tutte tranne:Reverse Plus e Tempo (Zeitwahl)
Biancheria(Bettwäsche)	3 kg	Per asciugare biancheria da fatto come per esempio: lenzuola singole e matrimoniali, feder-re, copriletto.	tutte tranne:Reverse Plus e Tempo (Zeitwahl)
Piumini (Dau-nenkissen)	3 kg	Asciugatura di piumoni singoli o matrimoniali e cuscini (con imbottitur in piume, piumini o sin-tetica).	tutte tranne:Reverse Plus e Antipiega (Knitter-schutz) e Tempo (Zeit-wahl)
Tempo (Zeit-programm)	7 kg	Asciugatura di biancheria con il tempo impostato dall'utente. La durata deve tenereiconto del carico. Asciugatura di un capo o un carico di biancheria ridotto; si consiglia di utilizzato durate brevi.	tutte tranne:Più Asciutto (Trocken +) e Reverse Plus
Extra Rapido(Mix Extra Kurz)	3 kg	Asciugatura di tessuti in cotone e sintetici, a basse temperature.	tutte tranne:Reverse Plus e Tempo (Zeitwahl)
Sintetici (Mischgewebe)
Extra (Extra-trocken)	3,5 kg	Asciugatura di indumenti sintetici. Grado di asciugatura: extra.	tutte tranneTempo (Zeit-wahl)
Normale(Schranktroc-ken)2)	3,5 kg	Asciugatura di indumenti sintetici. Grado di asciugatura: normale.	tutte tranneTempo (Zeit-wahl)
Pronto Stiro(Bügeltroc-ken)	3,5 kg	Asciugatura di indumenti sintetici. Grado di asciugatura: adatto per la stiratura.	tutte tranneTempo (Zeit-wahl)
Stiro Facile(Leichtbögeln)	1 kg (o 5 ca-micie)	Per asciugare disponibile tessuti come per esempio magliette e camicette e per poterli stirezza nonseessuna fatica. I risultati possono essere diversi a seconda dei vari tipi di tessuto e delle loro rifiniture. Mettere direttamente i tessuti nell'asciugabiancheria. Dopo il ciclo, toglie-re immediatamente i tessuti asciutti e disporti sugli appendini.	tutte tranne:Reverse Plus e Tempo (Zeitwahl)
Outdoor (Acti-ve Wear)	2 kg	Asciugatura per indumenti per l'aria aperta, tecnici, sportivi, in pile, giacche impermeabili e traspiranti, giacca aderente dotata di interno ri-movibile o rivestimento isolante interno.	Tutti tranneReverse Plus e Antipiega (Knitter-schutz) e Tempo (Zeit-wahl)
Sport (Sportk-leidung)	2 kg	Asciugatura di capi sportivi, tessuti sottili e leg-geri, microfibria, poliestere, che non richiedono stiratura.	tutte tranne:Reverse Plus e Tempo (Zeitwahl)
Seta (Seide)	1 kg	Asciugatura di capi in seta con aria calda e movimenti delicati.	tutte tranne:Reverse Plus e Antipiega (Knitter-schutz) e Tempo (Zeit-wahl)
Lana Refresh(Wollpflege)	1 kg	Per rinfrescare i capi di lana. I capi divertano morbidi e soffici. Consigliamo di togliere i capi subito dello fine del programma.	Segnale Acu-stico (Signal),Tempo (Zeit-wahl)3), Par-tenza Ritarda-ta (Zeitvor-wahl)

1) peso massimo dei capi asciutti
2) Ai soli fini normativi:

Per effettuate un test relativo alle prestazioni, utilizzare i programmi standard indicati nel documento EN 61121. Se si rendesse necessario correggere il grado di umidità residuo della biancheria, regolare il programma utilizzato la funzione Più Asciutto (Trocken +).

Pulire i filtri dello scambiatore di calore indicativamente agli 3 cicli.

3) Solo con il cestello di asciugatura; consultare il capitolo ACCESSORI

USO DELL'APPARECCHIATURA

PREPARAZIONE DELLA BIANCHERIA

Importante Asciugare esclusivamente capi idonei per essere asciugati nell'asciugabiancheria. Assicurarsi che i capi siano idonei per essere asciugati nell'asciugabiancheria. Controllare il tipo di tessuto riportato sui capi.

Tipodi teessu- to	Caratteristica
	Idoneo per essere asciugato nell'a-sciuagabiancheria
	Idoneo per essere asciugato nell'a-sciuagabiancheria a temperatura nor- male
	Idoneo per essere asciugato nell'a-sciuagabiancheria a temperatura ri- dotta
	Non idoneo per essere asciugato nell'a-sciuagabiancheria

Preparare la biancheria in modo adeguato:

• chiudere le cerniere, abbottonare i copripiumini e annodare eventuali lacci o nastri (ad esempio quelli dei grembiuli) - la biancheria potrebbe aggrovigliarsi
• verificare che le tasche siano vuote, ri-muovere gli oggetti metallici (graffette, spille da balia, ecc.).
• rivoltare i capi con 2 strati di tessuto (ad es. nel caso di eschimo federato in cotone, lo strato in cotone delve trovari all'esterno).

Solo asciugatura:

• cotoni con programmi Cotoni (Baumwolle)
• sintetici e misti con programmi Sintetici (Mischgewebe)
• separare i tessuti colorati resistenti e quelli colorati leggeri; i colori potrebbero stingere
• jersey di cotone e maglioni solo con i programmi idonei; gli indumenti potrebbero restrangersi

Importante Non introdure un carico di biancheria superiore al massimo consentito di 7kg.

CARICARE LA BIANCHERIA

1. Tirare la porta dell'apparecchiatura.
2. Caricare la biancheria perché schiacciaria.
3. Chiudere la porta dell'apparecchiatura.

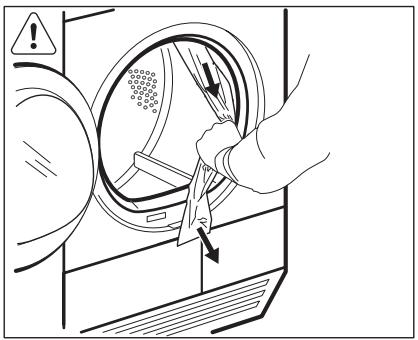

Attenzione Fare attenzione a non incastrare la biancheria tra la porta e la guarnizione di gomma.

ACCENSIONE DELL'APPARECCHIATURA

Premere il pulsante On/Off per attivare o disattivare l'apparecchiatura. Quando l'apparecchiatura è accesa, sul display vengono visualizzate alcuneindicazioni.

FUNZIONE STAND-BY AUTOMATICO

Per ridurre il consumo di energia elettrica, la funzione di stand-by automatico disattiva l'apparecchiatura:

• se il pulsante Avvio/Pausa (Start/Pause) non viene premuto entro 5 minuti.
• 5 minuti après la conclusione del programma.

Premere il tasting On/Off per attivare l'apparecchiatura.

IMPOSTAZIONE DI UN PROGRAMMA

Usare il selettore dei programmi per impostare il programma. Il display indica la durata massima del programma.

Il tempo di asciugatura visualizzato corrisponde al carico di 5 kg per programmi cotone e jeans. Per gli altri programmi il tempo di asciugatura è correlato ai carichi consigliati. Il tempo di asciugatura dei programmi cotone e jeans con un carico superiore ai 5 kg è più lungo.

FUNZIONISPECIALI

Insieme al programma è possibile impostare 1 o più funzioni speciali.

Per attivare o disattivare la funzione, preme- re il pulsante corrispondente.

Quando la funzione è attivata, si accende il LED sulla pulsante o il symbolo sul display.

LA FUNZIONE PIù ASCIUTTO (TROCKEN +)

Questa funzione aiuta ad asciugare meglio la biancheria. Si possono effettuare 3 selezioni:

MIN - la selezione predefinita correlata al programma.

MED - la selezione per asciugare leggermente la biancheria.

MAX - la selezione per asciugare di più la biancheria.

LA FUNZIONE REVERSE PLUS

Per asciugare più delicatamente i tessuti delicati e sensibili alla temperatura (es. acrili, viscosa). Questa funzione aiuta a ridurre le pieghe nella biancheria. Per i tessuti con il symbolo sull'etichetta.

LA FUNZIONE ANTIPIEGA (KNITTERSCHUTZ)

Prolunga la fase antipiega (di 30 minuti) alla fine del ciclo di asciuqatura sino a 90 minuti. Questa funzione previene la formazione di pieghe. Durante la fase antipiega, la biancheria può essere estratta.

FUNZIONE SEGNALE ACUSTICO (SIGNAL)

Quando la funzione segnale acustico è attiva, viene emesso un segnale:

• al terme del ciclo
  all'inizio e alla fine della fase antipiega
  all'interruzione del ciclo

La funzione segnale acustico è sempre attiva. É possible utilizzato esta funzione per attivare o disattivare il segnale sonoro.

Funzione solo il programma Tempo (Zeitprogramm). Consente di impostare un tempo personalizzato di asciugatura compreso tra 10 min. e 2 ore (con incrementi di 10 minuti).

Consente di ridardare l'inizio di un programma di asciugatura da un minimo di 30 min. fino ad un massimo di 20 ore.

1. Impostare il programma di asciugatura e le funzioni.
2. Premere ripeturamente il tastingo Partenza Ritardata (Zeitvorwahr) finché il tempo di ritardo desiderato non compare sul display (ad es. 12h se il programma delve iniziare dopo 12 ore).
3. Per attivare la funzione Partenza Ritardata (Zeitvorwahl), premere il tasto Avvio/Pausa (Start/Pause). Il display alla lo scorrere del tempo.

FUNZIONE SICUREZZA BAMBINO

La sicurezza bambino si può attivare per evitare che i bambini possano gliacare con l'apparecchiatura. La funzione sicurezza bambino blocca tutti i pulsanti e il selettore programma (questa funzione non blocca il pulsante On/Off). Per attivare la funzione di sicurezza bambino premere i pulsanti Più Asciutto (Trocken +) e Reverse Plus contemporaneamente fino a quando sul display appeare il symbolo . Per disattivare la funzione premere di nuovo gli stessi pulsanti fi-no a quando il symbolo scompare. É possibile attivare la funzione di sicurezza bambino:

• prima di premere il pulsante Avvio/Pausa (Start/Pause) : l'apparecchiatura non si avvia
• dello
• dello
• dello
• dello
• dello
• dello
• dello
• dello
• dello

AVVIO DEL PROGRAMMA

CONSIGLI E SUGGERIMENTI UTILI

CONSIGLI ECOLOGICI

• Non utilizzato ammonbidenti per lavare ed asciugare. Nell'asciugabiancheria la biancheria diventa automaticamente soffice.
• L'acqua di condensa può essere utilizzata come acqua distillata, ad esempio per la stiratura a vapore. Se necessario, pulire prima l'acqua di condensa (ad es. con

Per attivare il programma, premere il pulsante Avvio/Pausa (Start/Pause). Il LED soprà il pulsante diventa rosso.

MODIFICA DI UN PROGRAMMA

Per modificare un programma, premere il tasto On/Off per disattivare l'apparecchiatura. Premere il pulsante On/Off per attivare l'apparecchiatura e impostare di nuovo il programma.

AL TERMINATEL PROGRAMMA

Terminato il ciclo di asciugatura, il symbolo lampeggia nel display. Se è stata impostata la funzione Segnale Acustico (Signal), viene emesso un segnale acustico intermittente per circa un minuto.

Per estrarre la biancheria:

1. Premere il pulsante On/Off per 2 secondi per disattivare l'apparecchiatura.
2. Aprière la porta dell'apparecchiatura.
3. Estrarre la biancheria.
4. Chiudere la porta dell'apparecchiatura.

Importante Dopo ciascun ciclo di asciugatura:

• pulire il filtro
• svuotare il contentitore dell'acqua (Vedere il capitolo PULIZIA E CURA.)

un filtro per caffe) per eliminare eventuali
residui e pelucchi.

• Mantenere sempre pulite le fessure per il ricircolo dell'aria sulla parte inferiore dell'apparecchiatura.
  Utilizzato i volumi di carico indicati nel capitolo dei programmi.

Assicurarsi che vi sia un buon ricircolo d'aria dove è stata installata l'apparecchiatura.
- Pulire il filtro principale dopo agli ciclo di asciugatura.
- Pulire i filtri dello scambiatore di calore quando la spia corrispondente appeare sul pannello dei comandi.
- Centrifugare accuratamente la biancheria prima dell'asciugatura.

DUREZZA ACQUA E CONDUTTIVITA

La durezza dell'accua più essere diversa in posti diversi. La durezza dell'accua influisce sulla conduttività dell'accua e sul funzionamento del sensore di conduttività nell'apparecchiatura. Se si conosce il valore della conduttività dell'accua è possibile regolare il sensore in modo da asciugare con risultati migliorari.

Per sostituire il valore di conducibilità del sensore:

1. Ruotare il selettore dei programmi sul programma disponibile.

2. Premere contemporaneamente i pulsanti Più Asciutto (Trocken +) e Antipiega (Knitterschutz). Tenere il pulsante premuto fino a quando uno dei simboli viene visualizzato nel display:

3. [ ]_cm bassa conduttività <300 μS/

4. [0= conduttivita moderata 300-600 μS/cm
5. [0] alta conduttivita >600 μS/cm

PULIZIA E MANUTENZIONE

RISOLUZIONE DEI PROBLEMI

Alla fine di agli ciclo si accende la rispettiva spia (pulire il filtro principale) per avvisare che il filtrro principale va pulito.

Per pulire il filtro principale:

1. Premere ripetutamente il pulsante Avvio Pausa (Start/Pause) sono ad impostare il livello voluto.
2. Per memorizzare l'impostazione pre-mere contemporaneamente i pulsanti Più Asciutto (Trocken +) e Antipiega (Knitterschutz).

CONTENITORE ACQUA PIENO - INDICAZIONE

Per impostazione predefinita, il LED di individazione è sempre acceso. Esso appeare alla fine del ciclo oppure quando il contentatore dell'acqua è pieno. Se si utilizza un'apparecchiatura esterna per scaricare il contentitore, il LED può essere spento.

Per attivare e disattivare l'indicazione:

1. Ruotare il selettore dei programmi sul programma disponibile.

2. Premere contemporaneamente i pulsanti Più Asciutto (Trocken +) e Segnale Acustico (Signal) e tenerli premuti fina a quando si vede l'impostazione corretta:

3. il LED è spento e appara il simbolo _ _ 0 . Il LED rimane sempre spento

4. il LED è acceso è appare il symbolo. Il LED è attivo

Il filtro raccoglie lanugine. La lanugine si forma durante l'asciugatura degli indumenti nell'asciugabiancheria.

1. Apire la porta.
2. Tirare ilhetto.

Attenzione Non mettere in funzione l'asciugabiancheria alla il filtro principale o con filtri danneggiati o intasati.

Importante Pulire il filtro principale dove agli ciclo di asciugatura. Il filtro ostruito aumento la durata del ciclo e causa un consumo di energia maggiore.

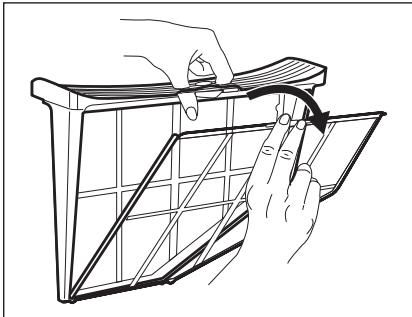

1. Apriere il filtro.

2. Pulire ilhetto con la mano bagnata.

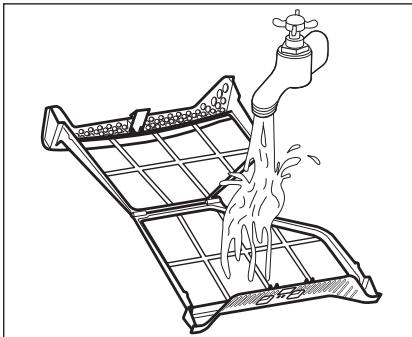

3. Se necessario, pulire il filtro除去 l'acqua corrente con uno spazzolino. Chiudere il filtro.

4. Rimuovere la lanugine dall'attacco del filtrto. Per quello cui esse arese usato un aspirapolvere.

5. Riposizione are il filtro nella sua sede.

SVUOTAMENTO DEL CONTENITORE DELL'ACQUA DI CONDensa

Svuotare il contentitore dell'accua di condensa dopo ogni ciclo di asciugatura. Se il contentitore dell'accua di condensa è pieno, il programma si interrompe automaticamente e il LED svuotare il contentitore dell'accua di condensa si accende. Per proseguire con il programma, svuotare il

contentitore dell'acqua di condensa e pre-mere il tasto di avvio.

Per svuotare automaticamente il contentatore dell'acqua di condensa è possi

Per svuotare il contentitore dell'acqua di condensa:

Avvertenza! Rischio di avvelamento. L'acqua di condensa non cui quod assere usata per bere o preparare pietanze.

L'acqua di condensa può essere utilizzata come acqua distillata, per esempio nel ferro a vapore. Tuttavia, occorre prima filtrare l'acqua di condensa (ad esempio con unhetto per caffe) per eliminare eventuali residui e pelucchi.

Per pulire i filtri:

bile installare un accessorio (vedere il capitolo: ACCESSORI)

1. Estrarre il contentatore dell'accua di condensa e tenerlo in posizione orizzontale.

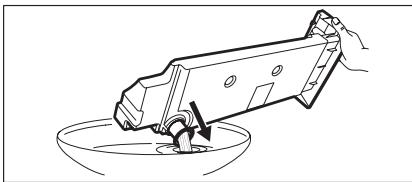

2. Estrarre il raccordo in plastica e svuotare il contentatore dell'acqua di condensa in una bacinella o simile.
3. Riposizionare il raccordo in plastica e il contentitore dell'acqua.

PULIZIA DEI FILTRI DELLO SCAMBIATORE DI CALORE

Se il rispetto indicatore è accesso (pulire i filtri dello scambiatore di calore), si devono pulire i filtri.

La frequenza di pulizia dei filtri è correlata al tipo e la quantità di bucato.

Se si asciuga con il carico massimo, pulire i filtri agli 3 cicli.

1. Apire la porta di caricamento.

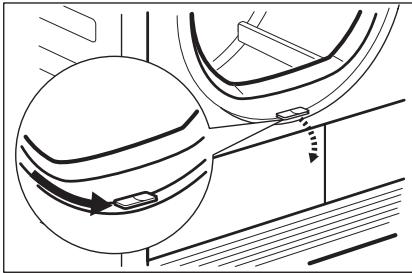

2. Spostare il pulsante di rilascio alla base dell'apertura della porta ed aprirlo sportellino dello scambiatore di calore.

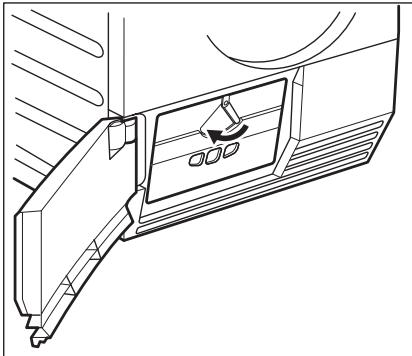

1. Ruotare il blocco per sbloccare il coperchio dello scambiatore di calore.

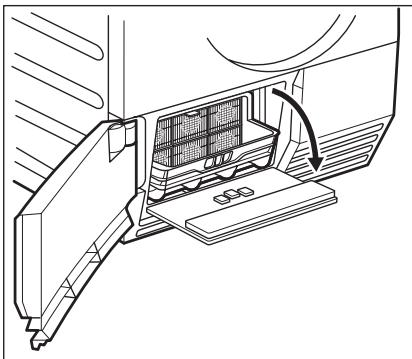

2. Abbassare il coperchio dei filtri dello scambiatore di calore.

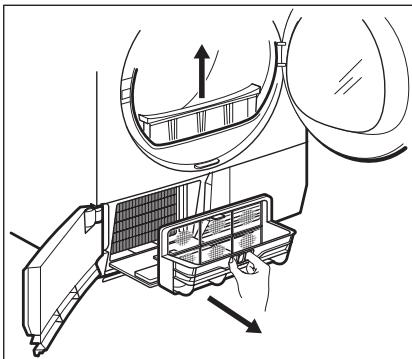

3. Sollevare il filtro principale. Mantenere il filtrlo dello scambiatore di calore ed estrarlo alla parte inferiore dello scomparto.

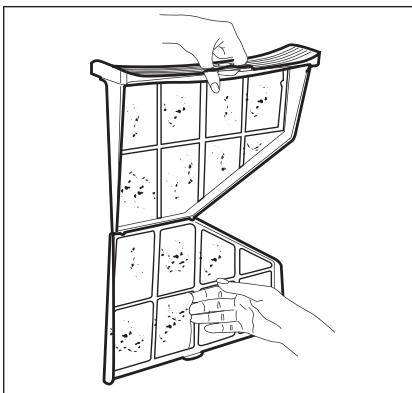

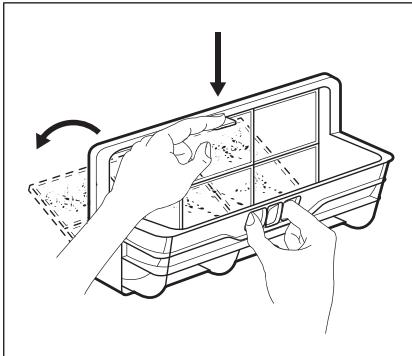

1. Premere la levetta per aprire il filtro.

2. Pulire il filtro con la mano bagnata. Se necessario, pulire il filtro sotto l'acqua corrente con uno spazzolino. Chiudere il filtro.

3. Pulire ilhetto piccolo alla base.

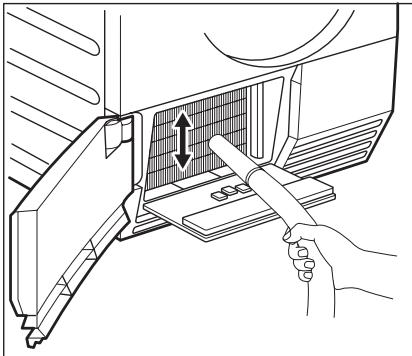

1. Se necessario, una volta ogni 6 mesi, rimuovere la lanugine dello scomparto dello scambiatore di calore. É possibile utilizzare un aspirapolvere.

Attenzione Non utilizzato

l'asciugabiancheria se i filtri dello scambiatore di calore sono bloccati a causa della lanugine. Questo potrebbe danneggiare l'asciugatrice. Aumenta inoltre il consumo di energia.

Non utilizzato oggetti affiliati per la pulizia del comparto dello scambiatore di calore.

NonutilizzareI'asciugabiancheria senza i filtri.

PULIZIA DEL CESTO

Avvertenza! Scollegare

l'apparecchiatura prima di eseguire la pulizia.

Utilizzare un normale sapone neutro per pulire la superficie interna del cesto e le sca

1. Ripositionare il filtro piccolo e il filtro dello scambiatore di calore.
2. Chiudere il coperchio dello scambiatore di calore.
3. Bloccare il fermo finché non scatta.
4. Chiudere il coperchio dei filtri dello scambiatore di calore.
5. Chiudere lo sportellino dello scambiatore di calore.
6. Inserire ilhetto principale.

nalature del cesto stesso. Ascugare le superfici pulite con un panno morbido.

! Attenzione Non usare detergenti corrosivi o pagliette metalliche per pulire il cesto.

PULIZIA DEL PANNELLO DEI COMANDI E DELL'ALLOGGIAMENTO

Utilizzare un normale sapone neutro per pulire il pannello dei comandi e l'alloggiamento.

Utilizzare un panno umido. Asciuagare le superfici pulite con un panno morbido.

Attenzione Per pulire

l'apparecchiatura, non utilizzato detergenti per la pulizia dei mobili o corrosivi.

RISOLUZIONE DEI PROBLEMI

Problema1)	Causa possibile	Soluzione
L'asciuga-biancheria non funziona.	L'asciugabiancheria non è collegata all'alimentazione.	Inserire la spina nella presa. Controllare il fusibile nella scatola elettrica (installa-zione domestica)
	La porta è aperta.	Chiudere la porta.
	Il pulsante On / Off non è stato premuto.	Premere il pulsante On / Off .
	Il tasting Avvio/Pausa non è stato premu-to.	Premere il tasting Avvio/Pausa .
	L'apparecchiatura si trova in modalitàstandby.	Premere il pulsante On / Off .
Risultati di asciugatura insoddisfa-centi.	Scelta del programma sbagliato.	Impostare il programma corretto. 2)
	Il filtrò è ostruito.	Pulire il filtrò. 3)
	La funzione Più Asciutto era in modalitàminima.	Modificare la funzione Più Asciutto da modalità media a massima.
	I filtri dello scambiatore di calorie sono ostruiti.	Pulire i filtri dello scambiatore di calorie. 3)
	Carico eccessivo.	Rispettare il volume di carico massimo.
	La griglia di ricircolo dell'aria è ostruita.	Pulire la griglia di ricircolo dell'aria nella parte inferiore dell'apparecchiatura.
	È presente dello sporco nella superficie interna del cesto.	Pulire la superficie interna del cesto.
	Durezza dell'accqua troppo elevata.	Impostare un livello corretto4).
	Il filtrò non è bloccato in posizione.	Posizionare correttamente il filtrò.
	La biancheria è bloccata tra la porta e la guarnizione.	Sistemare il carico correttamente nel ce-sto.
La porta non si chiude.	Si è tentato di cancellare programma o funzione dopo l'avvio del cicho.	Spagnere e riaccendere l'asciugabian-cheria. Effettuare una nuova selezione.
Err (Errore)sul display.	La funzione che si è tentato di attivare non può essere selezionata con il pro-gramma scelto.	Spagnere e riaccendere l'asciugabian-cheria. Effettuare una nuova selezione.
Nessuna luce interna 5)	Luce del cesto difettosa.	Contattare il Centro di assistenza per sostituire la luce del cesto.
Il tempo scor-re in maniera insolita sul di-splay.	Il tempo residuo al termine del cicho vie-ne calculato in base al volume e all'umi-dità della biancheria.	La procedura è automatica, non si tratta di un'anomalia.
Programma inattivo.	Il contentitore dell'accua è pieno.	Svuotare il contentitore dell'accua3), premere il tasting Avvio/Pausa .
Problema1)	Causa possibile	Soluizione
Ciclo di asciugatura troppo breve.	Volume di biancheria troppo ridotto.	Impostare la durata del programma. La durata deve tenere conta del carico. Asciuagatura di un capo o un carico di biancheria ridotto; si consiglia di utilitàre durate brevi.
	La biancheria è troppo asciutta.	Impostare la durata del programma o un grado di asciugatura superiore (ad es.Extra )
	Il filtrò è ostruito.	Pulire il filtrò.
Ciclo di asciugatura troppo lungo 6)	Carico eccessivo.	Rispettare il volume di carico massimo.
	La biancheria non è stata centrifugata a sufficientia.	Centrifugare correttamente la bianche-ria.
	Temperatura molto elevata - non si tratta di un'anomalia dell'apparecchiatura.	Se possibile, abbassare la temperature ambiente.

1) Se sul display compare un messaggio di erre (ad es. E51): Spegnere e riaccendere l'asciugabiancheria. Selezionale un nuovo programma. Premere il tasto Avvio/Pausa. Non funziona? - contattare il Centro di assistenza e fornire il codice di erre.
2) seguire la descrizione del programma - consultare il capitolo PROGRAMMI
3) consultare il capitolo PULIZIA E CURA
4) consultare la sezione DUREZZA DELL 'ACQUA nel capitolo CONSIGLI E SUGGERIMENTI UTILI
5) Solo per le asciugatrici con luce interna.
6) N.B. Dopo massimo 5 ore, il ciclo di asciugatura termina automaticamente (consultare la sezione Ciclo di asciugatura completato).

DATI TECHNICI

altezza x larghezza x profondità	850 x 600 x 600 mm (massimo 640 mm)
volume del cesto	118 l
profondità massima con porta aperta	1090 mm
larghezza massima con porta aperta	950 mm
altezza regolabile	850 mm (+ 15 mm - regolazione piedini)
peso apparecchiatura	53 kg
volume carico massimo	7 kg
tensione	230 V
frequenza	50 Hz
fusabile necessario	4 A
potenza totale	900 W
classe di efficienza energetica	A
consumo di energia elettrica kWh/ciclo 1)	1,85 kWh
consumo annuale di energia2)	121,8 kWh
tipodi uso	Domestico
temperatura ambiente per il corretto funziona-mentatione	da + 5°C a + 35°C

1) 7 kg di cotone, concentrifugato a 1000 giri/min con riferimento a EN 61121
2) La somma del consumo di energia per asciugare:
150 kg della biancheria di cotone con il programma Normale
+ 280 kg con il programma Pronto Stiro
+ 150 kg della biancheria sintetica con il programma Normale.
Questo è il consumo approssimativo per una famiglia di 4 persone che utilizza mediamente l'asciugabiancheria.

INSTALLAZIONE

POSIZIONAMENTO DELL'APPARECCHIATURA

• L'asciugabiancheria deve essere installata in luogo pulito, dove non si accumuli lo sporco.
• L'aria deve circolare liberamente intorno all'apparecchiatura. Assicurarsi che le fessure anteriorsi per il ricircolo dell'aria nella parte inferiore dell'apparecchiatura non siano bloccate.
• Per ridurre al minimo le vibrazioni e il rumore quando l'asciugabiancheria è in funzione, posizionarla su una superficie pianà e stabile.
• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini.
• Non rimuovere i piedini. Non ridurre la distanza libera dal pavimento con tappeti spessi, passatoie o simili. Ciò potrebbe aumento il calore e interferire con il funzionamento dell'apparecchiatura.

Importante

• La temperatura dell'aria calda all'interno dell'asciugabiancheria può raggiungere i 60^ . L'apparecchiatura non deve essere installata su pavimenti che non resistono alle alte temperature.
• Per non compensatore la prestazione dell'asciugabiancheria, durante il funzionamento la temperature ambiente non deve essere inferiore a +5^ e superiore a +35^ .
• Se è necessario spostare l'apparecchia-tura, farlo verticalmente.
• L'apparecchiatura non deve essere installata dietro una porta bloccabile, una porta scorrevole, una porta con una cerniera sul lato opposto a quello dell'apparecchiatura. Così facendo si impedirebbe l'apertura completa dell'asciugabiancheria.

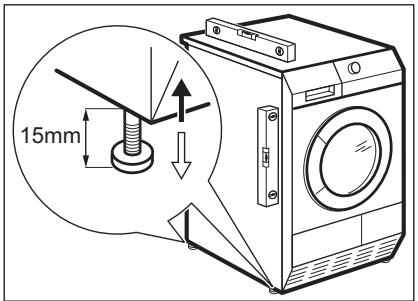

É possibile regolare l'altezza dell'asciugabiancheria. Per farlo, regolare i piedini (vedere la figura).

DISIMBALLO

Attenzione

Prima di utilizzato l'apparecchiatura, tutti i materiali di imballaggio utilizzati per il trasporto devono essere rimossi.

Per rimuovere i blocchi in polistirolo:

1. Aprire la porta.
2. Estrarre il tubo di plastica con i blocchi in polistirolo dal cesto.

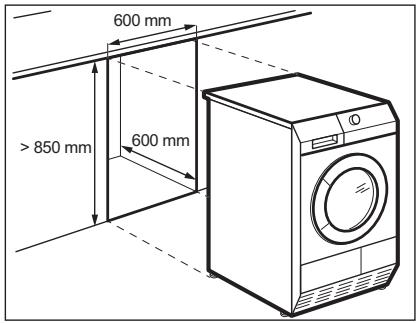

INSTALLAZIONE SOTTO UN PIANO

L'apparecchiatura può essere montata senza nessun supporto oppure quello il banco della cucina con la corretta spaziatura (vedere figura).

INVERSIONE DELLA PORTA

La porta può essere montata sul lato opposto dall'utente. Può essere utile per intro-durre ed estrarre la biancheria o nel caso di limitazioni per l'infallazione dell'apparec-chiatura. (vedere il foglietto allegato).

• Collegare l'apparecchiatura ad una presa di terra, conformamente alle normative in vigore.
• Verificare che i dati elettrici riportati sulla targhetto del modello corrispondano a quelli dell'impiano.
  Utilizzare sempre una presa antishock elettrico correttamente installata.
  Nonutilizzare prese multipleeprolunghe. Vi e il rischio di incendio.
• Qualora il cavo elettrico debba essere sostituito, l'intervento dovrá essere effettuato dal Centro di assistenza del produtto.
• Evitare di schiacciare o danneggiare la presa e il cavo diaetro l'apparecchiatura.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.
• La spina deve essere asciutta.
