| Tipo di prodotto | Asciugatrice |
| Marca | AEG-ELECTROLUX |
| Modello | TP6040TW |
| Dimensioni (A x L x P) | 850 x 600 x 600 mm (max. 640 mm di profondità) |
| Peso | 53 kg |
| Volume del tamburo | 118 L |
| Capacità di carico massima | 7 kg |
| Alimentazione elettrica | 230 V / 50 Hz |
| Fusibile necessario | 4 A |
| Potenza totale | 800 W |
| Classe di efficienza energetica | A |
| Consumo energetico per ciclo | 1,85 kWh |
| Programmi di asciugatura | Cotone (Extra secco, Forte secco, Armadio secco, Pronto da stirare), Jeans, Piumini, Sintetici, Sport, Seta, Lana Rinfrescare, Tempo |
| Funzioni speciali | Antipiega, Segnale acustico, Partenza ritardata, Sicurezza bambini |
| Pulizia e manutenzione | Filtro principale pulibile dopo ogni ciclo, svuotamento del serbatoio dell'acqua, pulizia dei filtri dello scambiatore di calore |
| Accessori inclusi | Kit di montaggio in colonna (SKP11), Kit di scarico (DK11), Piedistallo con cassetto (PDSTP10), Cestello di asciugatura |
| Temperatura ambiente di funzionamento | +5°C a +35°C |
| Tipo di utilizzo | Domestico |
| Reversibilità della porta | Sì, porta reversibile |
Domande frequenti - TP6040TW AEG-ELECTROLUX
Domande degli utenti su TP6040TW AEG-ELECTROLUX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere in formato PDF gratuitamente! Trova il tuo manuale TP6040TW - AEG-ELECTROLUX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TP6040TW del marchio AEG-ELECTROLUX.
MANUALE UTENTE TP6040TW AEG-ELECTROLUX

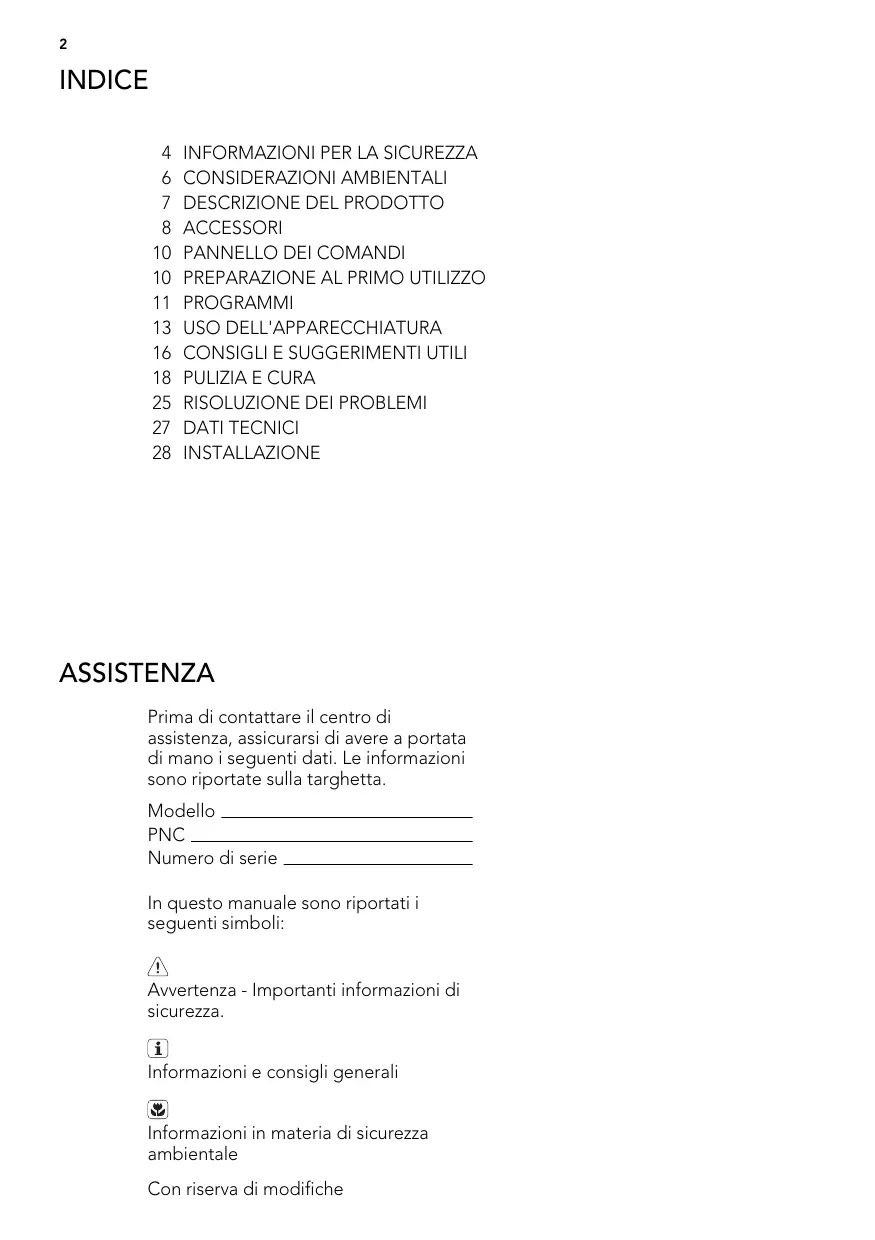

Prima di contattare il centro di assistenza, assicurarsi di avera a portata di mano i seguenti dati. Le informazioni sono riportate sulla targhetto.
Modello
PNC
Numero di série
In questo manuale sono riportati i seguenti symboli:
！
Avvertenza - Importanti informazioni di sicurezza.
i
Informazioni e consigli generali
Informazioni in materia di sicurezza ambientale
Con riserva di modifiche
PER RISULTATI PERFETTI
Grazie per aver scelto di-acquistare questo prodotto AEG. Lo abbiamo创建工作 per fornirvi prestazioni impeccabili per molti anni, grazie a Tecnologie innovative che vi amplificHERanno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare quale minuto allagettura per sapere come trarre il massimo dal vosto elettrodomestico.
ACCESSORIE PRODOTTI DI CONSUMO
All'interno del webshop AEG troverete tutto ciò che vi serve per fare in modo che i vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti. Non mancano inoltre una vasta gamma di accessori studiati e realizzati conformmenteagli elevati standard qualitativi che vi aspettate: pentole, scolaposate, portabottigliee sacchi biancheria delicati...
Visitate il webshop su
www.aeg.com/shop
- Prodotti
- Brochure
- Libretto istruzioni
- Risuzione dei problemi
- Informazioni sui servizi
www.aeg.com
Per la vostra sicurezza e per garantire un impiego corretto, prima di installmentere e utilizzare per la prima volta l'apparecchiatura, vi consigliamo di leggere con attenzione il manuale per l'utente, inclusi i suggerimenti e le avventenze. Per evitare errorsi ed incidenti, è importante garantire che tutte le personne che'utilizzato l'apparecchiatura ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare questeistruzioni ed allegarle all'apparecchiatura in caso di trasporto o di vendita, in modo che chiunque la utilizzi sa correttamente informato sul suo utilizzo e sulle precauzioni di sicurezza.
- Prima di utilizzato l'apparec-chiatura leggere il manuale di istruzioni.
NORME DI SICUREZZA GENERALI
- É pericoloso modificare le specifiche o cercare di alterare il prodotto in qualunque modo.
- Quest'apparecchiatura non deve esse rileutilizzata da bambini o da personelcui capacità fisiche, sensoriali o mentali o la cui mancanza di espereienza e conoscenze sull'uso dell'apparecchiatura impediscano loro diutilizarlaenza rischi in assenza diuna persona responsabile per la loro incolumita.
- Evitare che bambini e animali domestici possano entrare nel cesto. Per sicurezza, ispezionare il cesto prima dell'utilizzo.
- Oggetti come monetete, spille di sicurezza, chiodi, viti, pietre o altri materiali duri e taglienti possono danneggiare gravamente l'apparecchiatura; prestare attentzione a non introdurli insieme alla biancheria.
- Oggetti di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili (nel caso non sia disponibile un programma di asciugatura
dedicato), articoli in gomma e indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nell'asciugabiancheria.
- Verificare che la spina di alimentazione rimanga accessibile dopo l'inseglanzazione.
- Dopo l'uso, per la manutenzione o la pulizia, staccare sempre la spina dell'alimentazione.
Non cercare in nessun caso di modificare o riparare l'apparecchiatura da soli. Le modifiche o riparazioni eseguite da persone non esperte possono causare seri danni o malfunzionamenti. Contattare il Centro di assistenza locale. Richiedere sempre l'in stallazione di ricambi originali. - I capi con macchie di olio da cucina, acetone, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere introdotti nell'asciugabiancheria.
- Pericolo di esplosion: non insere nell'asciugatrice capi che siano stati a contatto con solventi infiammabili (benzina, alcol denaturato, liquidi per la pulizia a secco e simili). Queste sostanze sono volatili, perché possono create un rischio di esplosion. Inserire nell'asciugabiancheria solo capi lavati in acqua.
- Pericolo di incendio: i capi che siano stati sporcati o imbevuti con olio vegetale o da cucina non devono essere insertiti nell'asciugabiancheria per evitare potenziali rischi di incendio.
- I capi trattati con smacchiatori devono essere risciacquati in acqua prima di essere introdotti nell'asciugabiancheria.
- Prima di inseire i capi nell'asciugabiancheria, verificare che nelle taschenon siano stati dimenticati ascendini o fiammiferi
- L'acqua di condensa non può essere usata per bere o preparare pietanze.
Farlo potrebbe causare problemi alla salute di persona e animali domestici.
Non sedersi o salire sulla porta. L'apparecchiatura potrebbe ribaltarsi.
AVVERTENZA!
- Rischio di incendio! Per evitare il rischio di auto combustione, non arrestare mai l'asciugabiancheria prima del termine del ciclo di asciugatura. Nel caso sia assolutamente necessario, fare attenzione perché la biancheria e il cesto possono essere molto caldi.
Non bisogna lasciare che si accumuli lanugine nel cesto dell'asciugabiancheria.
- Pericolo di scosse elettriche! Non pulire l'apparecchiatura con getti d'acqua.
L'ultima fase del programma di asciu-gatura è una fase di raffreddamento per proteggere i capi di biancheria.
Non introdurre nell'asciugabiancheria capi che siano stati lavati con sostanze chimiche industriali. - Assicurare la Buona ventilazione nel'ambiente in cui è installata la machine.
INSTALLAZIONE
- Quest'apparecchiatura è pesante. Si prega di prestare attenzione in fase di spostamento dell'apparecchiatura.
- Al momento del disimballaggio, verificare che l'apparecchiatura non abbia subito danni. In caso di dubbi, non utilizzarla e rivolgersi al Centro di assistenza.
- Disimballare Completely l'apparecchiatura prima dell'installazione. L'inosservanza di tale disposizione cui po causare gravi danni all'apparecchiatura e all'abitazione. Vedere la relativa sezione del manuale di istruzioni.
- Se si rendesse necessaria una modifica all'impianto elettrico per l'installa
zione dell'apparecchiatura, l'intervento dovrà essere effettuato da personale qualificato e competente.
- La superficie posteriore dell'apparecchiatura dovrè essere appoggiata alla parete

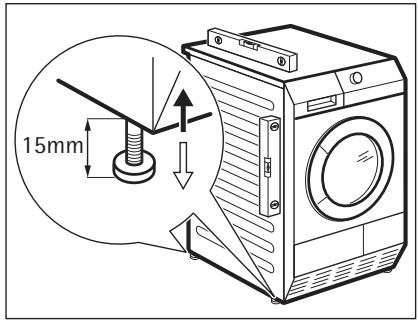

- Se l'apparecchiatura è installata su un tappeto o simile, regolare i piedini. L'aria deve circolare liberamente al di tutto dell'apparecchiatura.
- Dopo aver installato l'apparecchiatura, verificare che il cavo dell'alimentazione elettrica non sia schiacciato.
- Se l'asciugabiancheria è installata sopra la lavabiancheria, delve obbligatoriamente essere utilizzato l'apposto kit di montaggio (accessorio op-zionale - consultare il capitolo: "ACCESSORI").
USO
DELL'APPARECCHIATURA
L'apparecchiatura è destinata solo al'uso domestico. Non deve essere utilizzata ad altri scopi.
- Asciuagare esclusivamente tessuti idonei all'asciugatura nell'asciugabiancheria.Seguire le istruzioni riportate sull'etichetta dei singoli capi.
Non introdurre nell'asciugabiancheria capi non lavati.
- Non introdurre un carico superiore a quello consigliato. Rispetto il volume di carico massimo. Consultare il relativivo capitolo nel libretto di istruzioni.
Non introdurre nell'asciugabiancheria capi alla cappa troppo bagnati.
Non introdurre nell'asciugabiancheria indumenti che siano stati a contatto con prodotti volatili a base di petrilio. Se si utilizza uno smaciatore o un detergente volatile, attendere che il prodotto sia Completely evaporato prima di introdurre i capi nell'apparecchiatura.
Non utilizzare mai l'asciugabiancheria se il cavo di alimentazione, il pannello dei comandi, il piano di lavoro o la base sono danneggiati in modo tale da rendere accessibili le parti interne.
- Ammorbidenti o prodotti equivalenti devono essere utilizzati seguito leindicazioni del produttore.
- Rischio di incendio! Non asciugare capi rovinati contenti materiale di rivestimento o imbottiture (cuscini, giacche, piumoni, ecc). Il materiale di rivestimento o le imbottiture potrebbero fuoriuscire e provocare un incendio.
SICUREZZA BAMBINI
- Questa apparecchiatura non deve essere utilizzata da bambini o persone inferme alla supervisione.
- I bambini non sono in grado di riconoscere i rischi associati alle apparecchiature elettriche. É consigliabile controllare che i bambini non giochi-no con l'apparecchiatura.
AVVERTENZA!
-
Vi è il pericolò di soffocamento! I componenti di imballaggio (come il polistiro o i sacchetti di plastica) sono essere molto pericolosi per i bambini, teneri fuori alla portata dei bambini.
-
Tenere in un luogo sicuro e al di fuori della portata dei bambini although tutti i detersivi.
- Evitare che i bambini o gli animali domestici entrino nel cesto.
SMALTIRE L'APPARECCHIATURA
- Scollegare la spina alla presa di corrente.
- Tagliare il cavo di rete e smaltirlo.
- Rimuovere il fermo della porta. Ciò evita che i bambini o gli animali domestici restino chiusi nell'apparecchiatura. Vi è il rischio di soffocamento.
CONSIDERAZIONI AMBIENTALI
MATERIALI DI IMBALLAGGIO
Riciclare i materiali con il symbolo. Buttare I'imballaggio negli apposti contentitori per il riciclaggio.
Il simbolo sul prodotto o sulla
confezione indica che il prodotto non
deve essere considerato come un
normale rifiuto domestico, ma deve
essere portato nel punto di raccolta
appropriato per il riciclaggio di
apparecchiature elettriche ed
elettroniche. Provedendo a smaltire
questo prodotto in modo appropriato,
si contribuisce a evitare potenziali
consequenze negative, che potrebbero
derivare da uno smaltimento
inadeguato del prodotto. Per informazioni più dettagiate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.
Dove portare gli apparecchi fuori uso?
In qualsiasi negotio che vende
apparecchi nuovi oppure si
restituiscono ai centri di raccolta
ufficiali della SENS oppure ai
riciclatori ufficiali della SENS.
La lista dei centri di raccolta ufficiali
della SENS è visible nel sito
www.sens.ch.

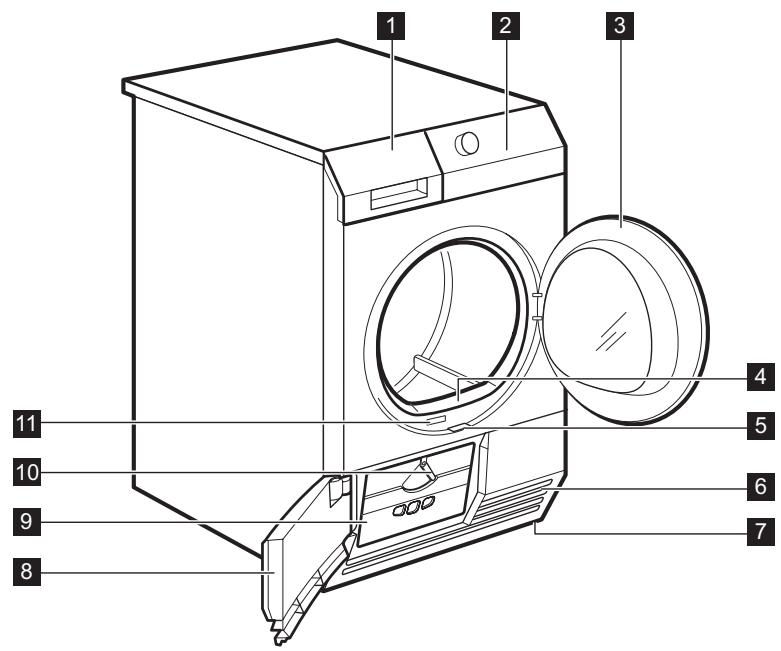

DESCRIZIONE DEL PRODOTTO
1 Contenitore dell'acqua
2 Pannello dei comandi
3 Porta (reversible)
4 Filtroprincipale

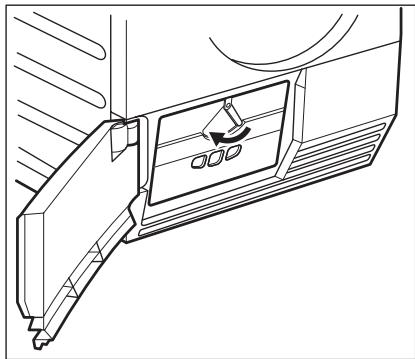

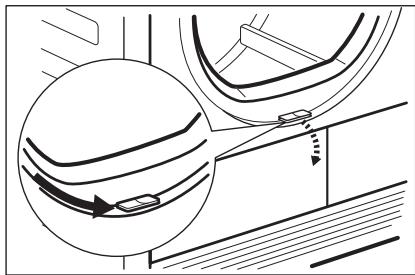

5 Far scorrere il tasto per apriré la porta dello scambiatore di calore
6 Fessure per il ricircolo dell'aria
7 Piedini regolabili
8 Porta dello scambiatore di calore
9 Coperchio dei filtri dello scambiatore di calore
10 Manopola di blocco
11 Targhetto dei dati
ACCESSORI

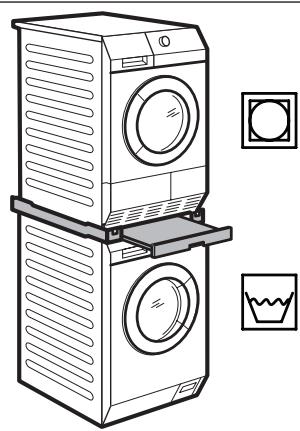

KIT DI INSTALLAZIONE IN COLONNA
Nome prodotto: SKP11
Disponibile presso il vostro distributore autorizzato. Il kit per il montaggio può essere usato solo con le lavabiancheria specificate nel foglietto. Vedere il foglietto allegato.
Leggere attendamente le istruzioni fornite con il kit.

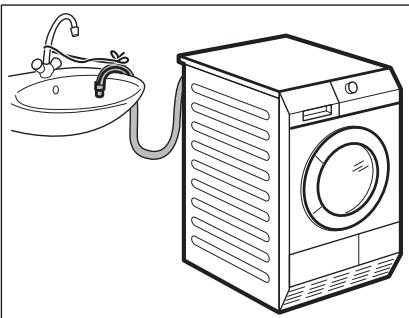

KIT DI SCARICO
Nome prodotto: DK11.
Disponibile presso il vostro distributore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria)
Kit di installmente per lo scarico dell'acqua di condensa in un lavello, un sifone, una conduuttura, ecc. Dopo aver eseguito l'infallazione, il contentatore dell'acqua viene scarticato automatica
mente. Il contentatore dell'acqua deve trovarsi all'interno dell'apparecchiatura. Il tubo installato deve trovarsi ad un'altezza tra i 50 cm e un massimo di 1 m da terra. Il tubo non deve essere attorciagliato. Se possibile ridurre la lunghezza del tubo.
Leggere attendamente le istruzioni fornite con il kit.

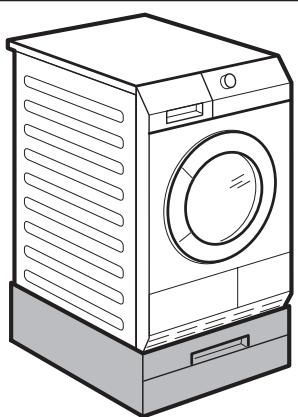

PIEDISTALLO CON CASSETTO
Nome prodotto: PDSTP10.
Disponibile presso il vostro distributore autorizzato.
Per posizionare l'apparecchiatura più in alto, ad un'altezza che faciliti l'introduzione e l'estrazione della biancheria.
Il cassetto può essere utilizzato per conservare tutto cui che riguarda la biancheria come ad es.: asciugamani, prodotti per la pulizia ed altri.
Leggere attendamente le istruzioni fornite con l'accessorio.
Disponibile presso il vostro distributore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria) Il cestello permette di eseguire un'asciugatura sicura all'interno dell'asciugabiancheria.
- scarpe sportive
- lana
- peluche
- intimo
Leggere attendamente le istruzioni fornite con il kit.
PANNELLO DEI COMANDI
1 Selettore dei programmi
2 Pulsante On/Off (Ein/Aus)
3 Pulsante Antipiega (Knitterschutz)
4 Pulsante Segnale Acustico (Signal)
5 Pulsante Tempo (Zeitwahl)
6 Pulsante Partenza Ritardata (Zeitvorwahl)
7 Display
8 Pulsante Avvio/Pausa (Start/Pause)
Spie: svuotare il contentitore del- lacqua (Behalter), pulire il filtroprincipale (Sieb), pulire i filtri delloscambiatore di calorie (Kondensatorfilter)
PREPARAZIONE AL PRIMO UTILIZZO
Pulire il cesto dell'asciugabiancheria con un panno umido o impostare un programma breve (ad es. della durata di 30 minuti) con un carico di panni umidi.
ATTENZIONE
Il compressore e il relativo sistema all'interno dell'asciugabiancheria vengono riempiti con un agente speciale
esente da CFC (Cloro-Fluoro-Carburi). Ilsystema devese essere a tenuta stagna. Unystemadanneggiatopuocausere perdite e danni all'apparecchiatura. All'inizio del ciclo di ascugatura (3-5 min.) il funzionamento potrebbe essere leggermente più rumoroso.Cio è dovuto all'avvio del compressore ed è un fenomeno normale per le apparecchiatura alimentate da compressore, come: frigoriferi, congelatori.
PROGRAMMI
| Programmi | Carico 1) | Proprietà | Funzioni di-sponibili | Tipodi tes-suto |
| Cotoni (Baumwolle) | ||||
| Extra (Extra-trocken) | 7 kg | Asciugatura di indumenti in coto-ne. Grado di asciugatura: Extra. | Tutti tranne:Tempo(Zeitwahl) | |
| Asciugatura intensa(Starktroc-ken) | 7 kg | Asciugatura di indumenti in coto-ne. Grado di asciugatura: asciuga-tura intensa. | Tutti tranne:Tempo(Zeitwahl) | |
| Normale(Schrank-trocken) 2) | 7 kg | Asciugatura di indumenti in coto-ne. Grado di asciugatura: normale. | Tutti tranne:Tempo(Zeitwahl) | |
| Pronto Stiro(Bügeltroc-ken) 2) | 7 kg | Asciugatura di indumenti in coto-ne. Grado di asciugatura: adatto per la stiratura. | Tutti tranne:Tempo(Zeitwahl) | |
| Jeans | 7 kg | Asciugatura di capi sportivi come jeans, felpe e simili, in tessuti di spessore diverso (ad esempio su colletto, polsini e cuciture). | Tutti tranne:Tempo(Zeitwahl) | |
| Piumini(Daunenkis-sen) | 3 kg | Per asciugare biancheria da fatto come per esempio: lenzuola sin-gole e matrimoniali, federe, copri-letto. | Tutti tranne:Antipiega(Knitter-schutz) eTempo(Zeitwahl) | |
| Tempo(Zeitpro-gramm) | 7 kg | Asciugatura di biancheria con il tempo impostato dall'utente. La durata deve tenereicont del cari-co. Asciugatura di un capo o un carico di biancheria ridotto; si consiglia di utilizzato durate brevi. | tutti | |
| Sintetici (Mischgewebe) | ||||
| Extra (Extra-trocken) | 3,5 kg | Asciugatura di tessuti spessi o multistrato, ad esempio maglioni, biancheria da fatto, tovaglie. | Tutti tranne:Tempo(Zeitwahl) | |
| Normale(Schrank-trocken) 2) | 3,5 kg | Asciugatura di tessuti sottili da non stirare, ad esempio camicie in tessuti misti, tovaglie, indumenti per bambini, calzini, articoli di cor-setteria. | Tutti tranne:Tempo(Zeitwahl) | |
| Programmi | Carico 1) | Proprietà | Funzioni di-sponibili | Tipodi te}suto |
| Pronto Stiro(Bügeltroc-ken) | 3,5 kg | Asciugatura per tessuti sottili da ri-passare col ferro, ad esempio maglieria o camicie. | Tutti tranne:Tempo (Zeitwahl) | |
| Stiro facile(Leichtbü-geln) | 1 kg (o 5 ca-micie) | Per asciugare disponibile tessuti come per esempio magliette e ca-micette e per poterli stirare alla nesuna fatica. I risultati sono essere diversi a seconda dei varietipi di tessuto e delle loro rifiniture.Mettere direttamente i tessuti nel-l'asciugabiancheria. Dopio il ciclo,togliere immediamente i tessuti asciutti e disporli sugli appendini. | Tutti tranne:Tempo (Zeitwahl) | |
| Sport(Sportklei-dung) | 2 kg | Asciugatura di capi sportivi, tessuti sottili e leggeri, microfibria, polie-stere, che non richiedono stiratura. | Tutti tranne:Tempo (Zeitwahl) | |
| Seta (Seide) | 1 kg | Asciugatura di capi in seta con aria calda e movimenti delicati. | Tutti tranne:Antipiega (Knitter-schutz) eTempo (Zeitwahl) | |
| Lana Refresh(Wollpflege) | 1 kg | Per rinfrescare i capi di lana. I capi divertano morbidi e soffici. Consiglio di togliere i capi subito do-po la fine del programma. | Segnale Acustico (Si-gnal), Tem-po (Zeitwahl)3), Partenza RicercaRitardata (Zeitvorwahl) | |
1) peso massimo dei capi asciutti
2) Ai soli fini normativi: Per effettuare un test relativo alle prestazioni, utilizzare i programmi standardi significati nel documento EN 61121.
3) Solo con il cestello di asciuqatura; consultare il capitolo ACCESSORI
USO DELL'APPARECCHIATURA
PREPARAZIONE DELLA BIANCHERIA
Asciugare esclusivamente capi idonei per essere asciugati nell'asciugabiancheria. Assicurarsi che i capi siano idonei per essere asciugati nell'asciugabiancheria. Controllare il tipo di tessuto riportato sui capi.
| Tipodi tehsuto | Caratteristiche |
| O | Idoneo per essere asciugato nell'asciugabiancheria |
| O | Idoneo per essere asciugato nell'asciugabiancheria a tem-peratura normale |
| O | Idoneo per essere asciugato nell'asciugabiancheria a tem-peratura ridotta |
| O | Non idoneo per essere asciugato nell'asciugabian-cheria |
Preparare la biancheria in modo adeguato:
- chiudere le cerniere, abbottonare i copriipiumini e annodare eventuali lacci o nastri (ad esempio quelli dei grembiuli) - la biancheria potrebbe aggrovigliarsi
- verificare che le tasche siano vuote, rimuovere gli oggetti metallici (graf-fette, spille da balia, ecc.).
- rivoltare i capi con 2 strati di tessuto (ad es. nel caso di eschimo federato in cotone, lo strato in cotone deve trovarsi all'esterno).
Solo asciugatura:
- cotoni con programmi Cotoni (Baumwolle)
- sintetici eisti con programmi Sintetici (Mischgewebe)
-
separare i tessuti colorati resistenti e quelli colorati leggeri; i colori potrebbero stingere
-
jersey di cotone e magliioni solo con i programmi idonei; gli indumenti pottrebbero restrangersi
Non introdurre un carico di biancheria superiore al massimo consentito di 7kg.

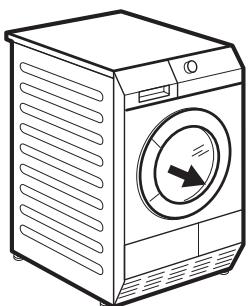

CARICARE LA BIANCHERIA
- Tirare la porta dell'apparecchiatura.
- Caricare la biancheriaswana schiacciarla.
- Chiudere la porta dell'apparecchia-tura.
ATTENZIONE
Fare attenzione a non incastrare la biancheria tra la porta e la guarnizione di gomma.
ACCENSIONE DELL'APPARECCHIATURA
Premere il pulsante On/Off (Ein/Aus) per attivare o disattivare l'apparecchia-tura. Quando I'apparecchiatura è accesa, sul display vengono visualizzate alcuneindicazioni.
FUNZIONE STAND-BY AUTOMATICO
Per ridurre il consumo di energia elettrica, la funzione di stand-by automatico disattiva l'apparecchiatura:
- se il pulsante Avvio/Pausa (Start/Pause) non viene premuto entro 5 minuti.
- 5 minuti après la conclusione del programma.
Premere il tasto On/Off (Ein/Aus) per attivare l'apparecchiatura.
IMPOSTAZIONE DI UN PROGRAMMA
Usare il selettore dei programmi per impostare il programma. Il display indica la durata massima del programma.
Il tempo di asciugatura visualizzato corrisponde al carico di 5 kg per programmi cotone e jeans. Per gli altri programmi il tempo di asciugatura è correlato ai carichi consigliati. Il tempo di asciugatura dei programmi cotone e jeans con un carico superiore ai 5 kg è più lungo.
FUNZIONI SPECIALI
Oltre al programma è possibile impostare una o più funzioni speciali. Per attivare o disattivare la funzione premere il pulsante idoneo.
Quando la funzione è attivata, si accende il LED sulla pulsante.
LA FUNZIONE ANTIPIEGA (KNITTERSCHUTZ)
Prolunga la fase antipiega (di 30 minuti) alla fine del ciclo di asciu gatura fino a 90 minuti. Questa funzione previene la formazione di pieghe. Durante la fase antipiega, la biancheria può essere estratta.
FUNZIONE SEGNALE ACUSTICO (SIGNAL)
Quando la funzione segnale acustico è attiva, viene emesso un segnale:
- al terme del ciclo
all'inizio e alla fine della fase antipie-ga - all'interruzione del ciclo La funzione segnale acustico è sempre attiva. É possible utilizzato questa funzione per attivare o disattivare il segnale sonoro.
Funzione solo il programma Tempo (Zeitprogramm). Consente di impostare un tempo personalizzato di asciugatura compreso tra 10 min. e 2 ore (con incrementi di 10 minutì).
Consente di ritardare l'inizio di un programma di asciugatura da un minimo di 30 min. fino ad un massimo di 20 ore.
- Impostare il programma di asciugatura e le funzioni.
- Premere ripeturamente il tasto Partenza Ritardata (Zeitvorwahr) finché il tempo di ritardo desiderato non compare sul display (ad es. se il programma deve iniziare dopo 12 ore).
- Per attivare la funzione Partenza Ri-tardata (Zeitvorwahr), premere il ta-sto Avvio/Pausa (Start/Pause). Il dis-splay在哪 scorrere del tempo.
AVVIO DEL PROGRAMMA
Per attivare il programma, premere il pulsante Avvio/Pausa (Start/Pause). Il LED sopra il pulsante diventa rosso.
MODIFICA DEL PROGRAMMA
Per cancellare programma, ruotare il selettore programmi su Stop e impostare nuovamente il programma.
FUNZIONE SICUREZZA BAMBINO
La sicurezza bambini hanno issere impostata per evitare che giochino con l'apparecchiatura. La funzione sicurezza bambino blocca tutti i pulsanti e il selettore programma (questa funzione non blocca il pulsante On/Off (Ein/Aus)). Per attivare la sicurezza bambini premere contemporaneamente i pulsanti Tempo (Zeitwahl) e Partenza Ritardata (Zeitvorwahl) finché il symbolo non compare sul display. Per disattivarla premere nuovamente i pulsanti sopra indicati finché il symbolo non scompare. è possibile attivare la funzione sicurezza bambini:
- prima di premere il pulsante Avvio/ Pausa (Start/Pause); l'apparecchiatura non più partire
- dello
- dopo aver premuto il pulsante Avvio/ Pausa (Start/Pause); tutti i pulsanti e il selettore dei programmi sono disattivati
AL TERMIN DEL PROGRAMMA
Terminato il ciclo di asciugatura, il simbolo lampeggia nel display. Se è stata impostata la funzione Segnale Acustico (Signal), viene emesso un segnale acustico intermittente per circa un minuto.
Per estrarre la biancheria:
- Premere il pulsante On/Off (Ein/Aus) per 2 secondi per disattivare l'apparecchiatura.
- Aprire la porta dell'apparecchiatura.
- Estrarre la biancheria.
- Chiudere la porta dell'apparecchia-tura.
Dopo ciascun ciclo di asciugatura:
- pulire il filtro
- svuotare il contentitore dell'acqua (Vedere il capitolo PULIZIA E CURA.)
CONSIGLI E SUGGERIMENTI UTILI
CONSIGLI ECOLOGICI
Non utilizzato ammorbidenti per la vare ed asciugare. Nell'asciugabiancheria la biancheria diventa automaticamente soffice.
- L'acqua di condensa può essere utilizzata come acqua distillata, ad esempio per la stiratura a vapore. Se necessario, pulire prima l'acqua di condensa (ad es. con unhetto per caffe) per eliminare eventuali residui e pelucchi.
- Mantenere sempre pulite le fessure per il ricircolo dell'aria sulla parte inferiore dell'apparecchiatura.
Utilizzare i volumi di carico indicati nel capitolo dei programmi.
Assicurarsi che vi sia un buon ricircolo d'aria dove è stata installata l'apparecchiatura.
- Pulire il filtro principale dopo agli giorni di asciugatura.
- Pulire i filtri dello scambiatore di calore quando la spia corrispondente appeare sul pannello dei comandi.
- Centrifugare accuramente la biancheria prima dell'asciugatura.
PESI MEDI DELLA BIANCHERIA
| accappatoio | 1.200 g |
| copriipiumino | 700 g |
| camice da lavoro da uomini | 600 g |
| pigiamà da uomini | 500 g |
| lenuzuola | 500 g |
| tovaglia | 250 g |
| camiccia da uomini | 200 g |
| camiccia da notte | 200 g |
| federà | 200 g |
| asciugamano in spugna | 200 g |
| camicetta | 100 g |
| intimo da donna | 100 g |
| mutande da io- mo | 100 g |
| tovagliolo | 100 g |
| strofinaccio | 100 g |
DUREZZA DELL'ACQUA E CONDUTTIVITA
La durezza dell'acqua vuo essere differente in base alle diverse aree. La durezza dell'acqua ha effetto sulla conduc-tività dell'acqua e sul funzionamento del sensore della conduc-tività all'interno dell'apparecchiatura. Se si conosce il valore della conduc-tività dell'acqua, è possibile regolare il sensore per un'asciugatura perfetta. Per modificare la conduc-tività del sensore:
- Ruotare il selettore dei programmi sulprogramma disponibile.
-
Tenere premuti contemporaneamente i pulsanti Antipiega (Knitterschutz) e Tempo (Zeitwahl) sino a quando uno di quosti simboli viene visualizzato nel display:
-
[Obassaconduttivita<300 μS/cm
- [□= media conduttivita 300-600 μS/cm
-
[O3] alta conduttività >600 μS/cm
-
Premere ripeturamente il pulsante Avvio Pausa fino ad impostare il livello voluto.
- Per memorizzare l'impostazione premere contemporaneamente i pulsanti Antipiega (Knitterschutz) e Tempo (Zeitwahl)
SPIA DEL CONTENITORE DELL'ACQUA PIENO
Per impostazione predefinita, il LED di indicazione è sempre acceso. Viene visualizzata al termine del ciclo o quando il contentatore dell'acqua è pieno. Se si
utilizza un'apparecchiatura esterna per scaricare il contentatore, il LED può essere spento.
Per attivare e disattivare la spia:
- Ruotare il selettore dei programmi sulprogramma disponibile.
- Premere contemporaneamente i pulsanti Antipiega (Knitterschutz) e Partenza Ritardata (Zeitvorwahl) e
tenerli premuti sino a quando si ve de l'impostazione corretta:
- il LED è spento e appeare il simbolo _ 0 . Il LED rimane sempre spento
- il LED è acceso e appara il simbolo . Il LED è attivo
PULIZIA E CURA

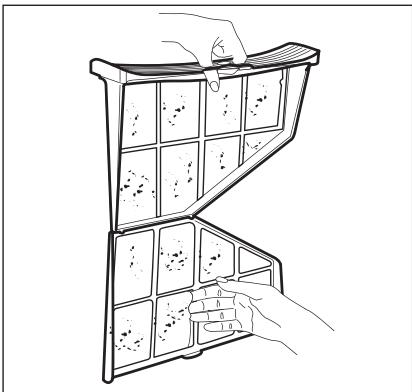

PULIRE IL FILTRO PRINCIPALE
Alla fine di agli ciclo si accende la rispettiva spia (pulire il filtro principale) per avvisare che il filtrro principale va pulito.
Il filtrro raccoglie lanugine. La lanugine si forma durante l'asciugatura degli indumenti nell'asciugabiancheria.
Per pulire ilhetto principale:

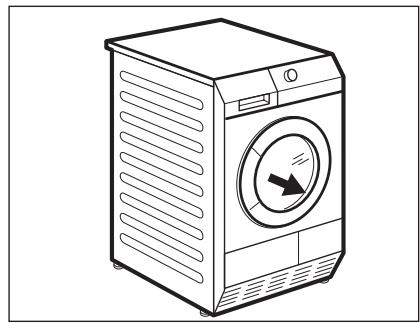

- Aprire la porta.

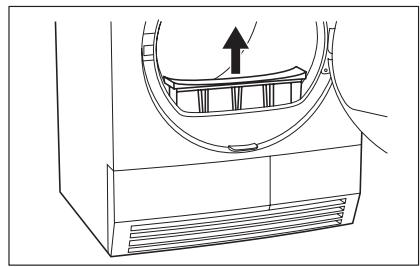

- Tirare ilhetto.

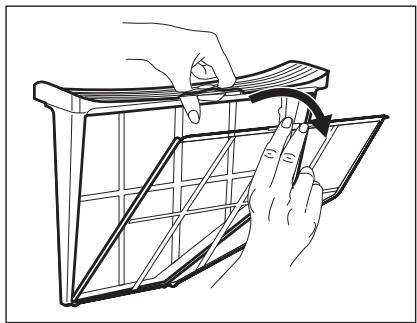

- Aprire il filtrlo.
-
Pulire ilhetto con la mano bagnata.
-

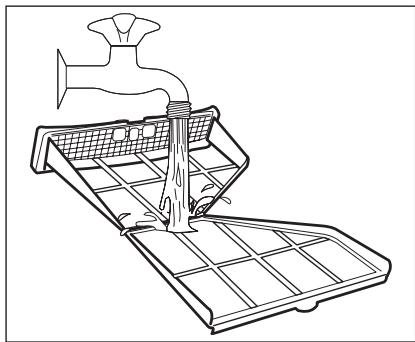

Se necessario, pulire il filtro sotto l'acqua corrente con uno spazzoli-no.
Chiudere ilhetto.
- Rimuovere la lanugine dall'attacco del filtrlo. Per ciò più essere usato un aspirapolvere.
- Mettere il filtro all'interno della pre-sa del filtrto.
ATTENZIONE
Non mettere in funzione l'asciu-gabiancheria perché ilhetto principale o con filtri danneggiati o intasati.
Pulire il filtrto principale dopo agli ciclo di asciugatura. Il filtrato ostruito aumenta la durata del ciclo e causa un consumo di energia maggiore.
SVUOTAMENTO DEL CONTENTITORE DELL'ACQUA
Svuotare il contentitore dell'acqua dopo anni ciclo di asciugatura.
Se il contentitore dell'acqua è piano, il programma si interrompe automaticamente e il LED contentitore di scarico si accende. Per continuare il programma, svuotare il contentitore dell'acqua e premere il pulsante di avvio.
Per svuotare il contentatore del- lacqua automaticamente si cui installare un accessorio di svuotamento (vedi capitolo: ACCESSORI)
Per scaricare il contentitore dell'acqua:

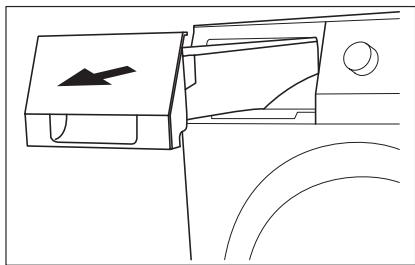

- Estrarre il contentitore dell'acqua.

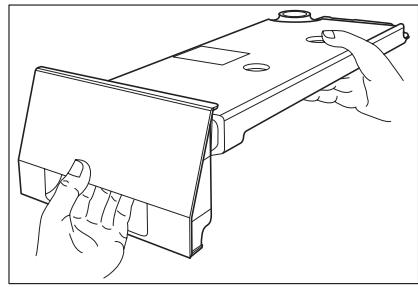

- Spostare il contentitore dell'acqua in posizione orizzontale.

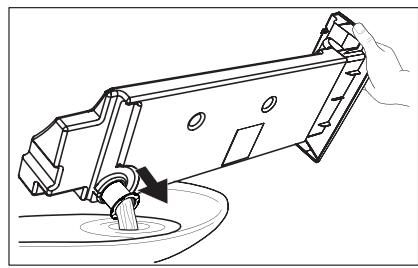

- Estrarre il collegamento di plastica e svuotare il contentatore dell'acqua in un lavandino o contentitore simile.
- Inserire il collegamento di plastica e installare il contentatore dell'acqua.
AVVERTENZA!
Rischio di avvelamento. L'acqua condensata non può essere usata per bere o preparare pietà.
La condensa può essere utilizzata come acqua distillata, per esempio nel ferro a vapore. Se necessario, filtrare l'acqua di condensa (ad es. con unhetto per caffe) per eliminare eventuale risidui e pelucchi.
PULIZIA DEI FILTRI DELLO SCAMBIATORE DI CALORE
Se il rispetto indicatore è accesso (pulire i filtri dello scambiatore di calore), si devono pulire i filtri.
Per pulire i filtri:

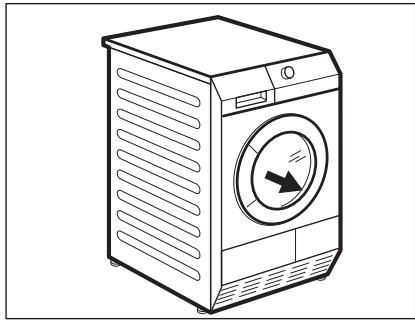

- Aprire la porta di caricamento.
- Spostare il pulsante di rilascio sul fondo dell'apertura della porta ed aprire la porta dello scambiatore di calore.
- Girare il blocco per sbloccare il coperchio dello scambiatore di calore.

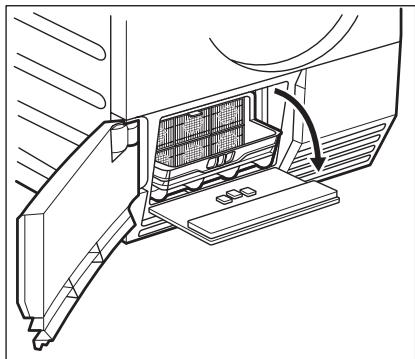

- Abbassare il coperchio dei filtri dello scambiatore di calore.

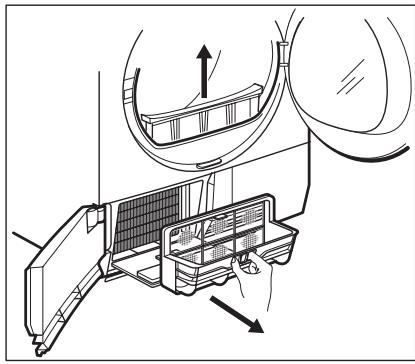

- Sollevare il filtro principale. Tenere il filtrlo dello scambiatore di calore ed estrarlo dal comparto inferiore.

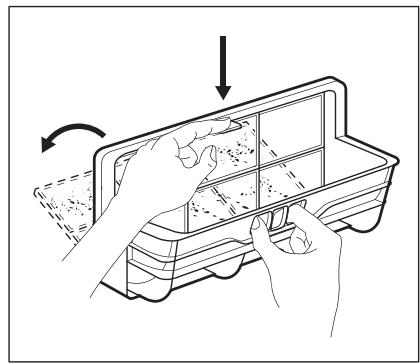

- Spingere il gancio per aprire il filtrto.

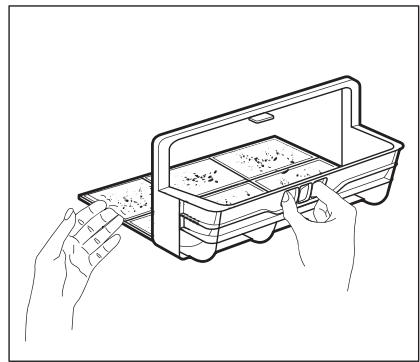

- Pulire ilhetto con la mano bagnata. Se necessario, pulire ilhetto在整个 acqua calda con uno spazzolino. Chiudere il ghetto.
-
Pulire ilhetto piccolo alla base
-

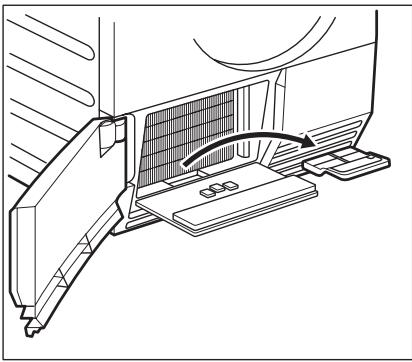

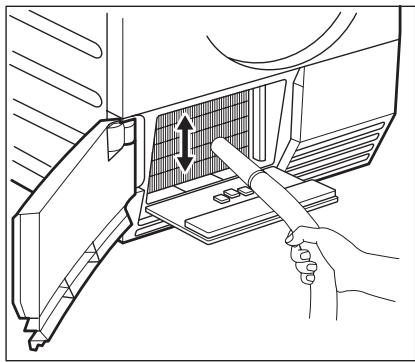

Se necessario, agli 6 mesi rimuovere i residui di lanugine dal comparto dello scambiatore di calore. è possibile usare un aspirapolvere.
-
Rimettere aosto il filtro piccolo e il filtrlo dello scambiatore di calore.
- Chiudere il coperchio dello scambiatore di calore.
- Chiudere l'elemento di blocco fino a farlo scattare.
- Chiudere il coperchio dei filtri dello scambiatore di calore.
- Chiudere la porta dello scambiatore di calore.
- Inserire il filtropro Principale.
ATTENZIONE
Non utilizzato l'asciugabiancheria se i filtri dello scambiatore di calore sono bloccati a causa della lanugine. Questo potrebbe danneggiare l'asciugatrice. Aumenta inoltre il consumo di energia.
Non utilizzato oggetti affilati per la pulizia del companto dello scambiatore di calore.
Nonutilizzare l'asciugabiancheria sensa i filtrio.
PULIZIA DEL CESTO
AVVERTENZA!
Scollegare l'apparecchiatura prima di eseguire la pulizia.
Utilizzare un normale sapone neutro per pulire la superficie interna del cesto e le scanalature del cesto stesso. Asciu-gare le superfici pulite con un panno morbido.
ATTENZIONE
Non usare detergenti corrosivi o pagliette metalliche per pulire il cesto.
PULIZIA DEL PANNELLO DEI COMANDI E DELL'ALLOGGIAMENTO
Utilizzare un normale sapone neutro per pulire il pannello dei comandi e l'alloggiamento.
Utilizzare un panno umido. Asciuagare le superfici pulite con un panno morbido.
ATTENZIONE
Per pulire l'apparecchiatura, non utilizzato detergenti per la pulizia dei mobili o corrosivi.
RISOLUZIONE DEI PROBLEMI
RISOLUZIONE DEI PROBLEMI
| Problema1) | Causa possibile | Soluzione |
| L'asciugatri- ce non fun- ziona. | L'asciugatrice non è collegata alla presa di corrente. | Inserire la spina nella presa di rete Controllare il fusibile nella scatola elettrica (installazione domestica) |
| La porta di caricamento è aper- ta. | Chiudere la porta di caricamen- to. | |
| Il pulsante On/Off non è stato premuto. | Premere il pulsante On/Off . | |
| Il pulsante Avvio/Pausa non è stato premuto. | Premere il pulsante Avvio/Pau- sa . | |
| L'apparecchiatura si trov in mo- dalità standby. | Premere il pulsante On/Off . | |
| Risultati di asciugatura insoddisfa- centi | Selezione del programma sba- gliata. | Selezionare il programma cor- retto. 2) |
| Il filtrò è ostruito. | Pulire il filtrò. 3) | |
| La funzione Più Asciutto era in modalità minima. | Portare la funzione Più Asciutto alla modalità moderata o massi- ma. | |
| Il condensatore è ostruito. | Pulire il condensatore. 3) | |
| Volume di carico troppo alto. | Rispettare il volume carico mas- simo. | |
| La griglia per il flusso d'aria è ostruita. | Togliere la griglia per il flusso d'aria nella parte inferiore dell'apparecchiatura. | |
| Sporco sulla superficie interna del cestello. | Pulire la superficie interna del cestello. | |
| Livello di durezza dell'acqua troppo alto. | Impostare un livello di durezza dell'acqua adeguato4). | |
| La porta non si chiude. | Il filtrò non è bloccato in posi- zione. | Mettere il filtrò nella posizione corretta. |
| La biancheria è incastrata tra la porta e la guarnizione. | Sistemare il carico correttamen- te nel cestello. | |
| Err (Errore) nel display. | Si è cercato diambiare il pro- gramma o la funzione dopo l'av- vio del ciclo. | Spagnere e riaccendere l'asciu- gatrice. Fare la nuova selezione. |
| La funzione che si prova ad atti- vare non più essere usata con il programma selezionato. | Spagnere e riaccendere l'asciu- gatrice. Fare la nuova selezione. | |
| Problema1) | Causa possibile | Soluizione |
| Nessuna lu-ce interna 5) | Luce interna guasta. | Per sostuire la luce interna, contattare il centro assistenza. |
| Trascorrere del tempo anomalo sul display. | Il tempo fino alla fine viene calcolato sulla base del volume e dell'umidità della biancheria. | La procedura automatica - non è un guasto dell'apparecchiatura. |
| Programma inattivo. | Il contentitore dell'acqua è pie-no. | Scaricare il contentitore dell'acqua3), premere il pulsante Avvio/Pausa. |
| Ciclo di asciugatura troppo bre-ve. | Volume della biancheria troppo piccolo. | Selezionare il programma di du-rata. Il tempo va impostato in base al carico. Per asciugare un singolo capo o piccole quantità di biancheria consigliamo di uti-lizzare tempi brevi. |
| La biancheria è troppo secca. | Selezionare il programma a tempo o un grado di asciugatu-ra più elevato (per es. Extra asciutto ) | |
| Ciclo di asciugatura troppo lun-go 6) | Il filtrò è ostruito. | Pulire il filtrò. |
| Volume di carico troppo alto. | Rispettare il volume carico mas-simo. | |
| La biancheria non è stata centri-fugata a sufficientia. | Centrifugare correttamente la biancheria. | |
| Temperatura ambiente molto al-ta, non è un guasto dell'appa-recchiatura. | Se possibile, abbassare la tem-peratura ambiente |
1) Se sul display compare un messaggio di erre (per es. E51): Specnere e riaccendere l'asciugatrice. Selezionale il programma nuovo. Premere il pulsante Avvio/Pausa. Non funziona? - rivolgersi al centro di assistenza e comunicare il codice erre.
2) seguire la descrizione dei programmi; vedere il capitolo PROGRAMMI
3) vedere il capitolo PULIZIA E CURA
4) vedi la sezione DUREZZA DELL'ACQUA nel capitolo CONSIGLI E SUGGERIMENTI UTILI
5) Solo per le asciugatrici con luce interna.
6) Nota: D再也没有 5 ore, il ciclo di asciugatura termina automaticamente (vedere la sezione Ciclo di asciugatura completato).
DATI TECNICI
C E

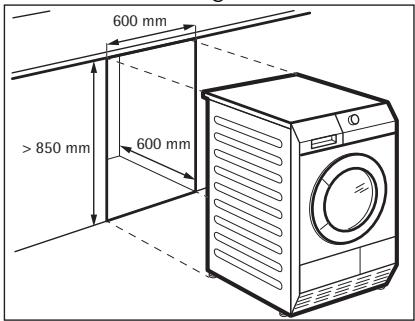

| altezza x larghezza x profondità | 850 x 600 x 600 mm (massimo 640 mm) |
| volume del cesto | 118 l |
| profondità massima con porta aperta | 1090 mm |
| larghezza massima con porta aperta | 950 mm |
| altezza regolabile | 850 mm (+ 15 mm - regolazione piedini) |
| peso apparecchiatura | 53 kg |
| volume carico massimo | 7 kg |
| tensione | 230 V |
| frequenza | 50 Hz |
| fusabile necessario | 4 A |
| potenza totale | 800 W |
| classe di efficienza energetica | A |
| consumo di energia elettrica kWh/ciclo 1) | 1,85 kWh |
| consumo annuale di energia | 121,8 kWh |
| tipodi uso | Domestico |
| temperatura ambiente per il corretto funzionamento | da + 5°C a + 35°C |
1) 7 kg di cotone, centrifugato a 1000 giri/min con riferimento a EN 61121
INSTALLAZIONE
POSIZIONAMENTO DELL'APPARECCHIATURA
L'asciugabiancheria deve essere installata in luogo pulito, dove non si accumuli lo sporco.
L'aria deve circolare liberamente in- torno all'apparecchiatura. Assicurarsi che le fessure anteriors per il ricircolo dell'aria nella parte inferiore dell'apparecchiatura non siano bloccate.
- Per ridurre al minimo le vibrazioni e il rumore quando l'asciugabiancheria è in funzione, posizionarla su una superficie pianà e stabile.
- Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzato una livella. Se l'apparecchiatura non è in piano, regolare i piedini.
Non rimuovere i piedini. Non ridurre la distanza libera dal pavimento con tappeti spessi, passatoie o simili. Ciò potrebbe aumento il calore e interferire con il funzionamento dell'apparecchiatura.
- La temperatura dell'aria calda all'interno dell'asciugabiancheria può raggiungere i 60^ . L'apparecchiatura non deve essere installata su pavimenti che non resistono alle alte temperature.
- Per non compromettere la prestazione dell'asciugabiancheria, durante il funzionamento la temperature ambiente non deve essere infeiore a +5^ e superiore a +35^ .
- Se è necessario spostare l'apparecchiatura, farlo verticalmente.
- L'apparecchiatura non devese estere installata Nietro una porta bloccabile, una porta scorrevole, una porta con una cerniera sul lato opposto a quello dell'apparecchiatura. Cosi facendo si impedirebbe l'apertura completa dell'a-scuiugabiancheria.
É possibile regolare l'altezza dell'asciugabiancheria. Per farlo, regolare i piedini (vedere la figura).
DISIMBALLO
ATTENZIONE
Prima di utilizzare l'apparecchiatura,
tutti i materiali di imballaggio utilizzati
per il trasporto devono essere rimossi.

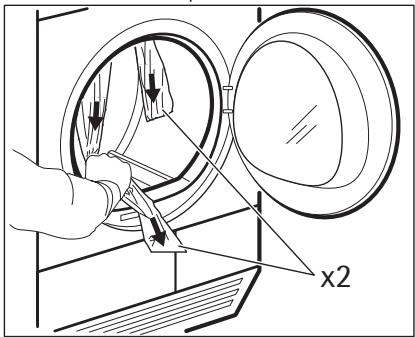

Per rimuovere i blocchi in polistiro:
1. Aprire la porta.
2. Estrarre 2 tubi di plastica con i blocchi in polistirolo dal cesto.
INSTALLAZIONE SOTTO UN PIANO
L'apparecchiatura può essere montata alla sua nessun supporto oppure quello ilenco della cucina con la corretta spaziatura (vedere figura).
INVERSIONE DELLA PORTA
La porta può essere montata sul lato opposto dall'utente. Può essere utile per introdurre ed estrarre la biancheria o nel caso di limitazioni per l'installazione dell'apparecchiatura. (vedere il foglietto allegato).
- Collegare l'apparecchiatura ad una presa di terra, conformmente alle normative in vigore.
- Verificare che i dati elettrici riportati sulla targhetto del modello corrispondano a quelli dell'impianto.
Utilizzare sempre una presa antishock elettrico correttamente installata.
Nonutilizzare prese multiplee prolonghe.Vi e il rischio di incendio. - Qualora il cavo elettrico debba essere sostituito, l'intervento dovrè essere effettuato dal Centro di assistenza del produttore.
- Evitare di schiacciare o danneggiare la presa e il cavo dietro l'apparec-chiatura.
Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Ti- rare solo la spina.
La spina delve essere asciutta.
CONTENTS
32 SAFETY INFORMATION
34 ENVIRONMENT CONCERNS
35 PRODUCT DESCRIPTION
36 ACCESSORIES
38 CONTROL PANEL
38 BEFORE FIRST USE
39 PROGRAMMES
40 USING THE APPLIANCE
44 HINTS AND TIPS
46 CARE AND CLEANING
52 TROUBLESHOOTING
54 TECHNICAL INFORMATION
55 INSTALLATION
