MANUALE UTENTE SG214N AEG-ELECTROLUX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati. Benvenuti in Electrolux. Visitate il nostro sito web per: ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza. www.electrolux.com registrare il vostro prodotto e ricevere un servizio migliore: www.electrolux.com/productregistration acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati. Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie. Avvertenza / Attenzione - Importanti Informazioni di Sicurezza Informazioni e consigli generali Informazioni in materia di sicurezza ambientale Con riserva di modifiche. ITALIANO

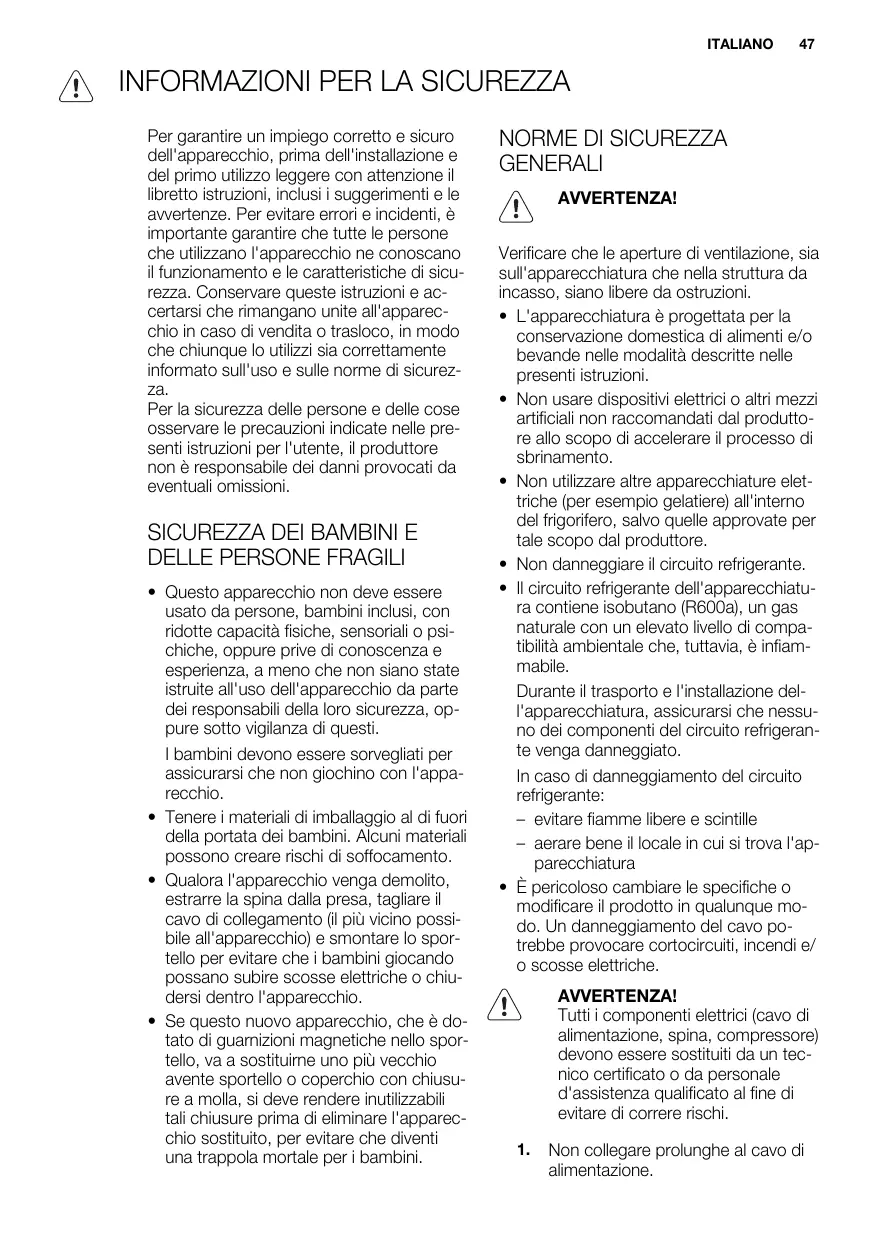

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

SICUREZZA DEI BAMBINI E

DELLE PERSONE FRAGILI

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.
• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

GENERALI AVVERTENZA! Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande nelle modalità descritte nelle presenti istruzioni.
• Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.
• Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile. Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato. In caso di danneggiamento del circuito refrigerante: – evitare fiamme libere e scintille – aerare bene il locale in cui si trova l'apparecchiatura
• È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/ o scosse elettriche. AVVERTENZA! Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

Non collegare prolunghe al cavo di alimentazione. 48 www.electrolux.com

Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.

3. La spina dell'apparecchiatura deve

trovarsi in una posizione accessibile.

4. Evitare di tirare il cavo di alimentazione.

5. Se la presa elettrica non è perfettamente stabile, non inserire la spina. Il

collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.

6. L'apparecchiatura non deve essere

messa in funzione senza il coprilampada interno (se previsto). Questa apparecchiatura è pesante. Procedere con cautela durante gli spostamenti. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo. Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta. Le lampadine utilizzate in questa apparecchiatura (se previste) sono lampade speciali selezionate esclusivamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti. USO QUOTIDIANO

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.
• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.
• Evitare di appoggiare gli alimenti contro la presa d'aria situata nella parete posteriore (per le apparecchiature di tipo nofrost)
• Gli alimenti congelati non devono essere ricongelati una volta scongelati.
• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
• Non collocare bevande gassate o frizzanti nello scomparto congelatore per- ché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.
• I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non pulire l'apparecchiatura con oggetti metallici.
• Non usare oggetti appuntiti per sbrinare l'apparecchiatura. Usare un raschietto di plastica.
• Non utilizzare mai asciugacapelli o altri apparecchi riscaldanti per accelerare lo sbrinamento. Un calore eccessivo può danneggiare le parti in plastica interne e l'umidità può penetrare nel sistema elettrico rendendolo sotto tensione. INSTALLAZIONE Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.
• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.
• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile. ITALIANO

• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica). ASSISTENZA TECNICA
• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.
• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali. TUTELA AMBIENTALE Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simsono riciclabili. bolo

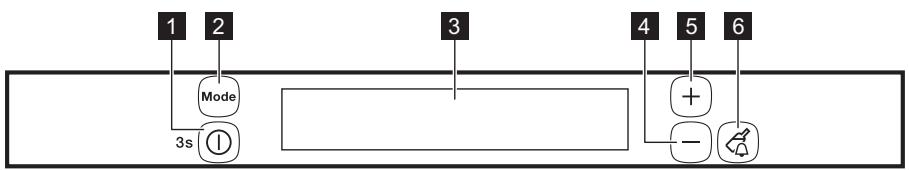

1 TastoON/OFF 2 TastoMode 3 Display 4 Tasto Temperatura più fresca 5 Tasto Temperatura più calda

È possibile modificare le impostazioni audio predefinite dei tasti e impostarle con un volume più alto, premendo contemporaneamente il tasto Mode e il tasto temperatura più fresca per alcuni secondi. La modifica è reversibile. 6 TastoDrink Chill DISPLAY

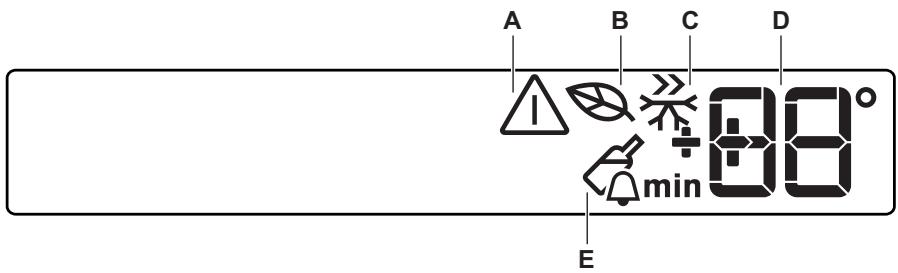

Spia allarme EcoMode ModalitàActionFreeze IndicatoreDrinksChill e temperatura ModalitàDrinksChil

Gli indicatori di temperatura visualizzano la temperatura impostata predefinita. Per selezionare una temperatura diversa, consultare la sezione "Regolazione della temperatura". ACCENSIONE SPEGNIMENTO Per accendere l'apparecchiatura procedere come segue:

1. Inserire la spina nella presa di alimentazione.

2. Premere il tasto ON/OFF se il display è

3. Il segnale acustico d'allarme potrebbe

attivarsi dopo alcuni secondi. Per resettare l'allarme, consultare la sezione "Allarme di alta temperatura".

4. Se DEMO appare sul display, l'apparecchiatura si trova in modalità dimostrazione. Fare riferimento al paragrafo

"Cosa fare se...". Per spegnere l'apparecchiatura, procedere come segue:

1. Premere il tasto ON/OFF per 3 secondi.

2. Il display si spegne.

3. Per scollegare l’apparecchiatura dalla

corrente elettrica, staccare la spina dalla presa di alimentazione. ITALIANO REGOLAZIONE DELLA TEMPERATURA È possibile regolare la temperatura impostata del congelatore premendo il tasto temperatura. Impostare la temperatura predefinita:

• -18°C per il congelatore Gli indicatori della temperatura visualizzano la temperatura impostata. La temperatura impostata verrà raggiunta entro 24 ore. Dopo un'interruzione di corrente la temperatura impostata rimane in memoria. ECOMODE Per una conservazione ottimale del cibo, selezionare EcoMode . Per attivare la funzione:

1. Premere il tasto Mode finché non appare l'icona corrispondente.

La spia EcoMode lampeggia per alcuni secondi. L'indicatore della temperatura visualizza la temperatura impostata: – per il congelatore: -18°C La spia EcoMode viene visualizzata. Per disattivare la funzione:

1. Premere il tasto Mode fino a quando la

spia EcoMode lampeggia.

2. La spia EcoMode si spegne.

La funzione si disattiva selezionando una temperatura impostata diversa. MODALITÀACTIONFREEZE Per attivare la funzione:

1. Premere il tasto Mode finché non appare l'icona corrispondente.

La spia ActionFreeze lampeggia per alcuni secondi. Questa funzione si interrompe in modo automatico dopo 52 ore. Per disattivare la funzione prima dello spegnimento automatico:

1. Premere il tasto Mode fino a quando la

spia ActionFreeze lampeggia.

2. La spia ActionFreeze si spegne.

La funzione si disattiva selezionando un'impostazione di temperatura per il congelatore diversa. MODALITÀDRINKSCHILL La modalità DrinksChill deve essere usata per impostare un segnale acustico in un preciso momento, utile per esempio quando una ricetta richiede il raffreddamento di alimenti misti per un certo periodo di tempo o quando è necessario un promemoria per non dimenticare le bottiglie messe in frigorifero per un raffreddamento rapido. Per attivare la funzione:

1. Premere il tasto DrinkChill .

Appare la spia DrinksChill . Il timer visualizza il valore impostato (30 minuti).

2. Premere il tasto Temperatura più fredda o Temperatura più calda per modificare il valore preimpostato del timer da

3. Il Timer inizia a lampeggiare (min).

Al termine del conto alla rovescia la spia DrinksChill lampeggia e viene emesso un segnale acustico:

1. Estrarre le eventuali bevande dal vano

2. Premere il tasto DrinkChill per spegnere il segnale acustico e porre fine alla

funzione. È possibile disattivare la funzione in qualsiasi momento durante il conto alla rovescia:

1. Premere il tasto DrinkChill .

2. La spia DrinksChill si spegne.

È possibile modificare l'ora in qualsiasi momento e prima della fine premendo il tasto Temperatura più fredda ed il tasto Temperatura più calda.

TEMPERATURA L'aumento della temperatura all'interno del vano congelatore (ad esempio in seguito ad un'interruzione della corrente elettrica o all'apertura della porta) viene indicato nei seguenti modi:

• lampeggiamento degli indicatori di allarme e della temperatura del congelatore
• Emissione di un segnale acustico. Per resettare l'allarme: 52 www.electrolux.com

Premere un tasto qualsiasi. Il segnale acustico si spegne. L'indicatore della temperatura del congelatore visualizza per alcuni secondi la temperatura più alta raggiunta, quindi viene nuovamente visualizzata la temperatura impostata. L'indicatore di allarme continua a lampeggiare fino al ripristino delle condizioni normali.

ALLARME PORTA APERTA

Se la porta è lasciata aperta per alcuni minuti, viene emesso un segnale acustico. Le condizioni di allarme della porta aperta sono indicate da:

• indicatore allarme lampeggiante
• segnale acustico. Al ripristino delle condizioni normali (porta chiusa), l'allarme si interrompe. Durante la fase di allarme, il segnale acustico può essere disattivato premendo qualsiasi tasto. ITALIANO

FRESCHI Il vano congelatore è adatto alla congelazione di alimenti freschi e alla conservazione a lungo termine di alimenti congelati e surgelati. Per congelare piccole quantità di cibi freschi non è necessario modificare l'impostazione corrente. Per congelare cibo fresco, attivare la funzione Action Freeze almeno 24 ore prima di inserire gli alimenti da congelare nel comparto congelatore. È possibile disporre gli alimenti freschi da congelare in tutti i vani ad eccezione di quello più basso. La quantità massima di cibo che può essere congelata in 24 ore è riportata sulla targhetta del modello, un'etichetta che si trova all'interno dell'apparecchiatura. Il processo di congelamento dura 24 ore: non aggiungere altri alimenti da congelare per tutta la durata del processo. CONSERVAZIONE DEI SURGELATI Al primo avvio o dopo un periodo di inutilizzo si consiglia di lasciare in funzione l'apparecchiatura per almeno 2 ore, prima di introdurre gli alimenti nel vano. I cestelli del congelatore consentono di individuare rapidamente e facilmente la confezione di alimenti desiderata. Se occorre conservare grandi quantità di cibo, si consiglia di rimuovere tutti i cassetti ad ecce- zione del cestello inferiore, la cui presenza è necessaria per assicurare la buona circolazione dell'aria. Su tutti i ripiani, eccezion fatta per quello superiore, è possibile posizionare alimenti fino a una sporgenza massima di 15 mm dalla porta. In caso di sbrinamento accidentale, per esempio a causa di un'interruzione dell'alimentazione elettrica, se l'alimentazione manca per un periodo superiore al valore indicato nella tabella dei dati tecnici sotto "Tempo di risalita", il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento). SCONGELAMENTO Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione. I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura durerà più a lungo.

ACCUMULATORI DI FREDDO

Il congelatore dispone di uno o più accumulatori di freddo che prolungano la durata di conservazione degli alimenti in caso di guasto o interruzione dell'energia elettrica. 54 www.electrolux.com RIMOZIONE DEI CESTELLI E DEI RIPIANI A FILO DAL CONGELATORE

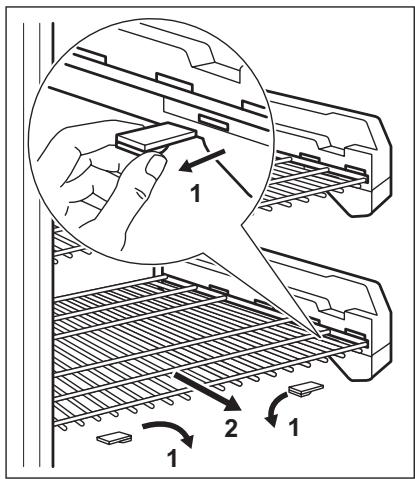

I ripiani a filo corredati di rulli di espansione sono bloccati dai perni di arresto. Per rimuoverli, procedere nel seguente modo:

• Allentare i perni di arresto su ogni lato dei rulli di espansione. Se necessario, servirsi di un cacciavite.
• Quindi estrarre entrambi i perni di arresto (1).
• Poi tirare il ripiano a filo verso l'esterno (2).

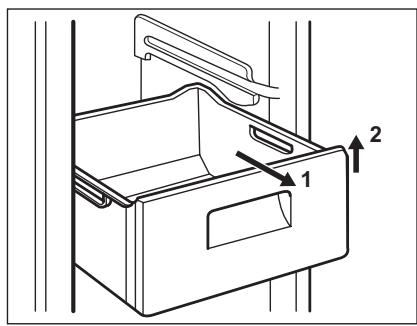

Alcuni dei cestelli del congelatore sono provvisti di un fermo che ne impedisce la caduta o la rimozione accidentale. Per estrarre un cestello dal vano congelatore, tirarlo in avanti e, al raggiungimento del fermo, inclinare verso l'alto la parte anteriore Per reinserire il cestello, sollevarlo leggermente sul lato anteriore e introdurlo nel congelatore. Una volta superato il fermo, spingere il cestello nella posizione originaria.

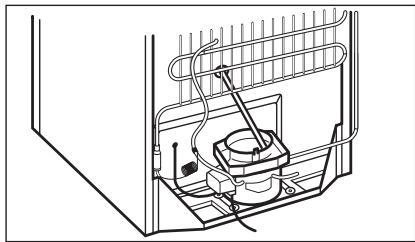

PULIZIA DELL'INTERNO Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente. Non usare detergenti corrosivi o polveri abrasive che possano danneggiare la finitura. Controllare che il tubo di di scarico posto sul retro del mobile scarichi nella vaschetta di raccolta ITALIANO

CONGELAMENTO Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;
• il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;
• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;
• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;
• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;
• non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo;
• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;
• si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

CONSERVAZIONE DEI SURGELATI Per ottenere risultati ottimali

• Controllare che i surgelati esposti nei punti vendita non presentino segni di interruzione della catena del freddo
• Il tempo di trasferimento dei surgelati dal punto vendita al congelatore domestico deve essere il più breve possibile;
• Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura;

• Una volta scongelati, gli alimenti si deteriorano rapidamente e non possono essere ricongelati;
• Non superare la durata di conservazione indicata sulla confezione. 56 www.electrolux.com

ATTENZIONE Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione. Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati. PULIZIA PERIODICA L'apparecchiatura deve essere pulito regolarmente:

• Lavare l'interno e gli accessori con acqua calda e sapone neutro.
• Ispezionare regolarmente le guarnizioni dello sportello ed eliminare con un panno umido lo sporco e i residui.
• Risciacquare e asciugare accuratamente. Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio Per la pulizia delle parti interne, non usare mai detergenti, polveri abrasive, prodotti con forti profumazioni o cere lucidanti, che potrebbero danneggiare la superficie e lasciare un odore intenso. Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchiatura con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia. Prestare attenzione a non danneggiare il sistema refrigerante. Quando si sposta l'apparecchiatura, sollevarla per il bordo anteriore, così da non graffiare il pavimento. Molti detergenti per cucina contengono agenti chimici che possono intaccare/dan- neggiare le parti in plastica di questa apparecchiatura. Per questo motivo, usare un panno morbido inumidito con acqua calda e un'emulsione di sapone neutro per la pulizia delle superfici esterne. Non usare detergenti corrosivi o paste abrasive che possono danneggiare la vernice o il rivestimento anti-impronte in acciaio inossidabile. Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

SBRINAMENTO DEL VANO

CONGELATORE Il vano congelatore in questo modello è di tipo "no frost", cioè non forma ghiaccio sulle pareti interne e sugli alimenti durante il funzionamento. L'assenza di ghiaccio è dovuta alla circolazione continua di aria fredda prodotta all'interno del vano da una ventola azionata automaticamente.

PERIODI DI INUTILIZZO

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchio dalla rete

2. Togliere tutti gli alimenti

3. Pulire l'apparecchiatura e tutti gli accessori

4. Lasciare lo sportello/gli sportelli socchiuso/i per evitare la formazione di

odori sgradevoli Se l'apparecchiatura rimane accesa, farlo controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica. ITALIANO

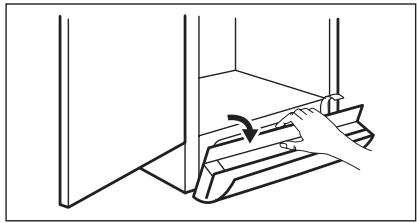

PULIZIA DELLA GRIGLIA DI VENTILAZIONE

È possibile rimuovere la griglia di ventilazione per lavarla. Accertarsi che la porta sia aperta e:

• Allentare il bordo superiore della griglia tirando verso l'esterno/il basso.
• Tirare la griglia verso l'esterno per estrarla.
• Passare l'aspirapolvere sotto il mobile. 58 www.electrolux.com

Durante l'utilizzo dell'apparecchiatura si possono verificare piccoli problemi, risolvibili senza l'intervento di un tecnico. Seguendo le indicazioni della tabella seguente sarà possibile evitare costi di assistenza non necessari. Determinati rumori causati dal funzionamento dell'apparecchiatura (come quelli del compressore e del circuito refrigerante) sono da considerarsi normali e non segnalano anomalie. Il funzionamento dell'apparecchiatura è discontinuo, perciò l'arresto del compressore non segnala un'interruzione della corrente elettrica. Non toccare i componenti elettrici dell'apparecchiatura senza aver prima interrotto il circuito. Problema Causa possibile L'apparecchiatura è rumorosa. L'apparecchiatura non è Controllare che l'apparecappoggiata in modo corret- chiatura sia appoggiata in to. modo stabile (tutti i piedini e ruote devono essere a contatto con il pavimento). Fare riferimento alla sezione "Livellamento". Viene emesso un segnale acustico. Il simbolo di Allarme lampeggia. La temperatura nel vano congelatore è troppo alta. Fare riferimento alla sezione "Allarme di alta temperatura". La porta non è chiusa correttamente. Fare riferimento alla sezione "Allarme porta aperta". Sul display della tem- Si è verificato un errore duperatura è visualizza- rante la misurazione della to un quadrato supe- temperatura. riore o inferiore Il compressore funziona ininterrottamente. Soluzione Contattare il servizio assistenza (il sistema refrigerante continuerà a tenere gli alimenti freddi, ma non sarà possibile regolare la temperatura). Il regolatore di temperatura Impostare una temperatura potrebbe non essere impo- superiore. stato correttamente. La porta non è chiusa correttamente. Consultare la sezione "Chiusura della porta". La porta viene aperta troppo frequentemente. Limitare il più possibile il tempo di apertura della porta. La temperatura degli alimenti è troppo alta. Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente. La temperatura ambiente è troppo alta. Abbassare la temperatura ambiente. ITALIANO Problema Causa possibile Presenza di brina ec- La porta non è chiusa corcessiva. rettamente.

Soluzione Consultare la sezione "Chiusura della porta". La guarnizione della porta è Consultare la sezione "Chiudeformata o sporca. sura della porta". La temperatura all'interno dell'apparecchiatura è troppo fredda. Il regolatore di temperatura Impostare una temperatura potrebbe non essere impo- superiore. stato correttamente. La temperatura all'interno dell'apparecchiatura è troppo calda. Il regolatore di temperatura Impostare una temperatura potrebbe non essere impo- inferiore. stato correttamente. La porta non è chiusa correttamente. Consultare la sezione "Chiusura della porta". La temperatura degli alimenti è troppo alta. Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente. La temperatura alI surgelati sono troppo vicil'interno del congela- ni tra loro. tore è troppo alta. Disporre i surgelati in modo da consentire una corretta circolazione dell'aria fredda. Sono stati introdotti insieme Introdurre contemporaneamolti alimenti da surgelare. mente quantità ridotte di alimenti. L'apparecchiatura non funziona. L'apparecchiatura è spenta. Accendere l’apparecchiatura. La spina non è inserita correttamente nella presa di alimentazione. Inserire correttamente la spina nella presa di alimentazione. L'apparecchiatura non riceve corrente. Assenza di tensione nella presa di alimentazione. Collegare alla presa un'altra apparecchiatura elettrica. Controllare il fusibile. Rivolgersi ad un elettricista qualificato. La lampadina è difettosa. Fare riferimento alla sezione "Sostituzione della lampadina". La porta è rimasta aperta troppo a lungo. Chiudere la porta. La porta interferisce con la griglia di ventilazione. L'apparecchiatura non è correttamente livellata. Fare riferimento alla sezione "Livellamento". Porta non allineata. L'apparecchiatura non è correttamente livellata. Fare riferimento alla sezione "Livellamento". La lampadina non si accende. 60 www.electrolux.com Problema Causa possibile Soluzione Sul display compare DEMO L'apparecchiatura è in modalità dimostrazione (DEMO). Tenere il tasto Mode premuto per circa 10 sec., finché non si sente un suono prolungato provenire dal cicalino ed il display si spegne per un tempo brevissimo: l'apparecchiatura inizia a funzionare regolarmente. Se il problema persiste, rivolgersi al Centro di Assistenza autorizzato più vicino. SOSTITUZIONE DELLA LAMPADINA L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata. Solo al servizio assistenza è permesso sostituire l'impianto di illuminazione. Contattare il Centro di assistenza locale.

Pulire le guarnizioni della porta. Se necessario, regolare la porta. Vedere "Installazione". Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale. ITALIANO

INSTALLAZIONE AVVERTENZA! Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione. Classe climatica Temperatura ambiente

da + 16°C a + 38°C Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

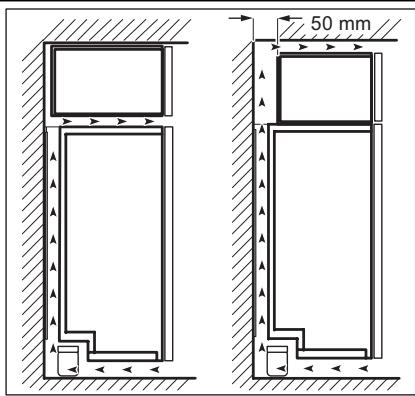

da + 16°C a + 43°C POSIZIONE 50 mm COLLEGAMENTO ELETTRICO Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica. L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è Per ottenere prestazioni ottimali, se l'apparecchiatura è installata sotto a un pensile si raccomanda di mantenere una distanza minima di 40 mm tra quest'ultimo e lo spigolo superiore dell'apparecchiatura. Se possibile, tuttavia, evitare di installare l'apparecchiatura sotto un pensile. Lo spazio per la ventilazione può essere:

• direttamente sopra l'apparecchiatura
• dietro e sopra il mobile superiore. In tal caso, lo spazio dietro il mobile superiore deve avere una profondità di almeno 50 mm. collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato. Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate. Il presente apparecchio è conforme alle direttive CEE. 62 www.electrolux.com

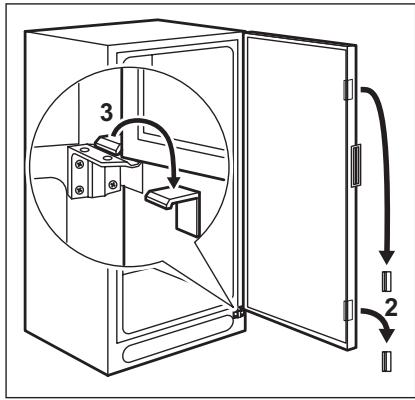

RIMOZIONE DEL SUPPORTO PER IL TRASPORTO

L'apparecchiatura è dotata di un supporto per il trasporto, per mantenere chiusa la porta durante il trasporto. Per togliere il supporto procedere come segue:

• Togliere il supporto per il trasporto dai lati della porta.
• Togliere il supporto per il trasporto dalla cerniera inferiore (alcuni modelli).

Alcuni modelli sono dotati di un cuscinetto di silenziamento sotto il mobile. Non togliere il cuscinetto. DISTANZIATORI Installare i distanziatori inclusi nel sacchetto degli accessori come indicato nelle figure. Quando si sistemano due apparecchiature uno accanto all'altra, applicare i distanziatori adesivi tra le apparecchiature. Installare i distanziatori sul retro del pannello. ITALIANO

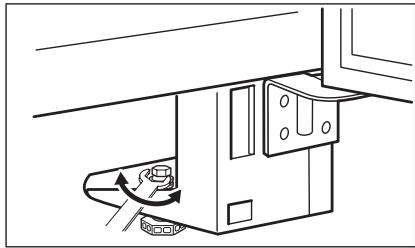

LIVELLAMENTO L'apparecchiatura deve trovarsi perfettamente in piano. Se necessario, regolare i piedini per mezzo della chiave di regolazione in dotazione.

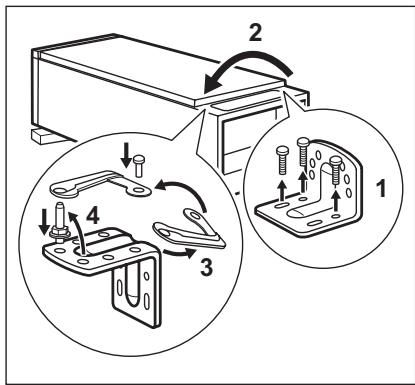

Per modificare il senso di apertura della porta, procedere come segue:

• Staccare la spina dalla presa.
• Estrarre la griglia di ventilazione. Estrarre e installare sul lato opposto della griglia.
• Appoggiare l'apparecchiatura capovolta su un supporto in legno.
• Svitare la cerniera inferiore.
• Estrarre il dispositivo di chiusura della porta dalla cerniera e spostare il perno sull'altro lato. Riavvitare il dispositivo di chiusura della porta sul lato opposto servendosi della sacca accessori in dotazione.
• Estrarre il dispositivo di chiusura della porta dalla stessa.
• Riavvitare il dispositivo di chiusura della porta sul lato opposto servendosi della sacca accessori in dotazione.

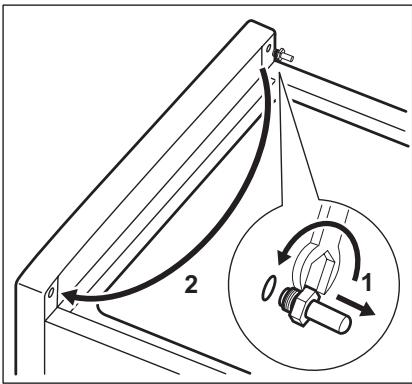

• Svitare e spostare il perno sul lato opposto.
• Reinserire la porta.
• Riavvitare la cerniera inferiore.
• Sollevare l'apparecchiatura e installare la griglia di ventilazione.

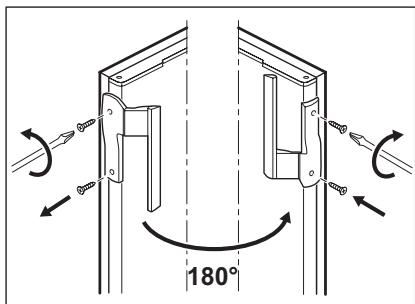

• Svitare la maniglia. Sul lato opposto, estrarre i copriforo servendosi di una spina da 3 - 4 mm oppure di un trapano.
• Installare la maniglia. Adattare la maniglia sul lato opposto ruotandola di mezzo giro.
• Installare i copriforo in dotazione con la sacca degli accessori.
• Rimettere l'apparecchiatura al suo posto. 180° AVVERTENZA! Riposizionare l'apparecchiatura, livellarla, attendere almeno quattro ore e inserire la spina nella presa. Eseguire un controllo finale per accertarsi che:
• Tutte le viti siano serrate.
• Gli spigoli delle porte siano paralleli a quelli dell’apparecchiatura.
• La guarnizione magnetica aderisca all'apparecchiatura.
• La porta si apra e si chiuda correttamente. AVVERTENZA! Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente all'apparecchiatura. In tal caso, attendere che aderisca naturalmente. ITALIANO

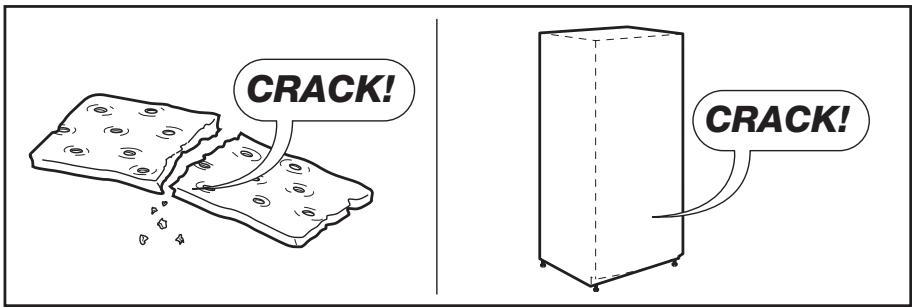

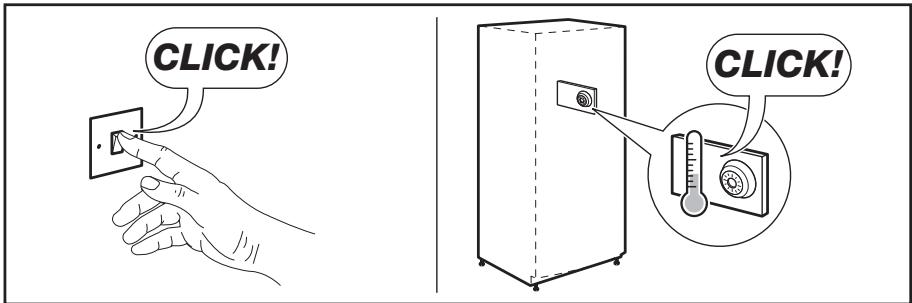

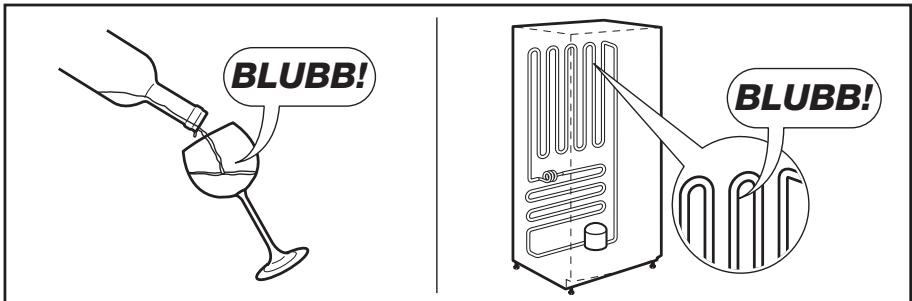

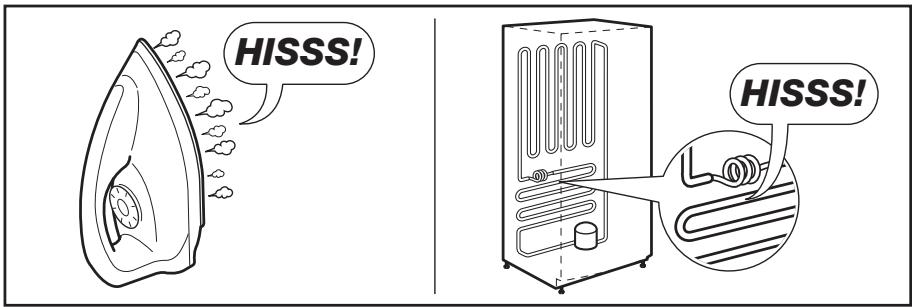

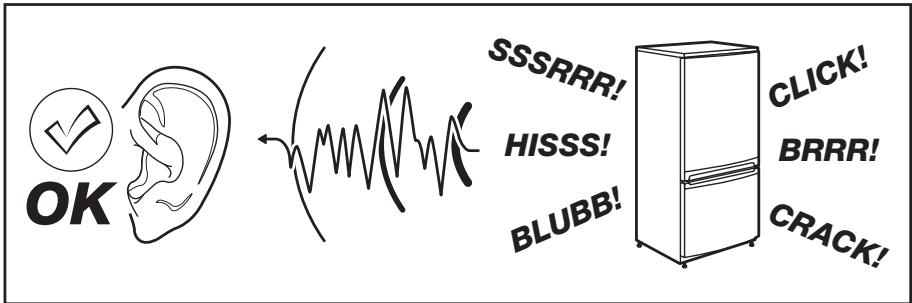

RUMORI Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali. SSS RRR HISSS!

CLICK! BRRR! BLUBB! 66 www.electrolux.com HISSS! HISSS! SSSRRR! SSSRRR! CRACK! CRACK! DATI TECNICI SG214N SG255N Altezza 1650 mm 1850 mm Larghezza 660 mm 660 mm Profondità 680 mm 680 mm Tempo di risalita 16 h 16 h Tensione 230 V 230 V Frequenza 50 Hz 50 Hz Dimensioni I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro inter- no dell'apparecchiatura, e sull'etichetta dei valori energetici. ITALIANO CONSIDERAZIONI AMBIENTALI Riciclare i materiali con il simbolo

Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. Informazioni: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.
